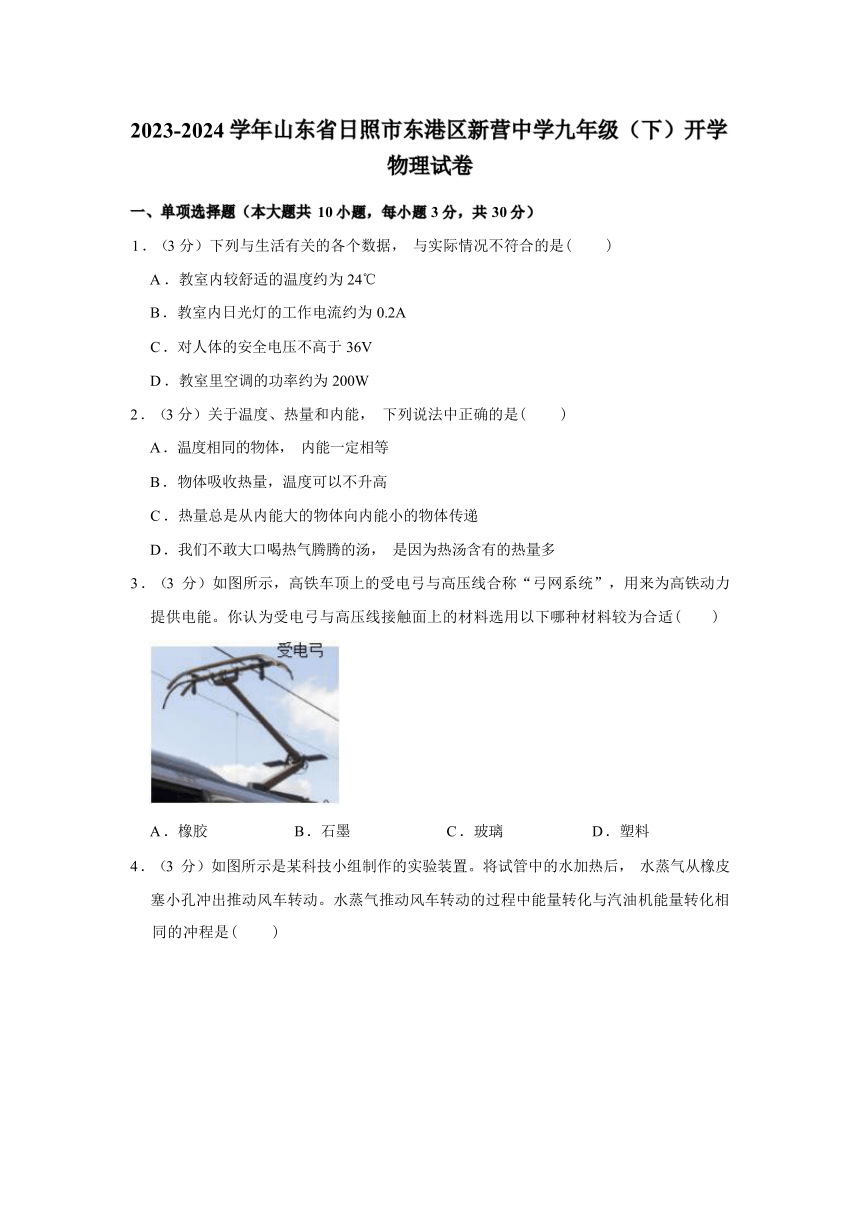

2023-2024 学年山东省日照市东港区新营中学九年级（下）开学 物理试卷
一、单项选择题（本大题共 10 小题，每小题 3 分，共 30 分）
1 ．（3 分）下列与生活有关的各个数据， 与实际情况不符合的是( )
A ．教室内较舒适的温度约为 24℃
B ．教室内日光灯的工作电流约为 0.2A
C ．对人体的安全电压不高于 36V
D ．教室里空调的功率约为 200W
2 ．（3 分）关于温度、热量和内能， 下列说法中正确的是( )
A ．温度相同的物体， 内能一定相等
B ．物体吸收热量，温度可以不升高
C ．热量总是从内能大的物体向内能小的物体传递
D ．我们不敢大口喝热气腾腾的汤， 是因为热汤含有的热量多
3 ．（3 分）如图所示，高铁车顶上的受电弓与高压线合称“弓网系统”，用来为高铁动力
提供电能。你认为受电弓与高压线接触面上的材料选用以下哪种材料较为合适( )
A ．橡胶 B ．石墨 C ．玻璃 D ．塑料

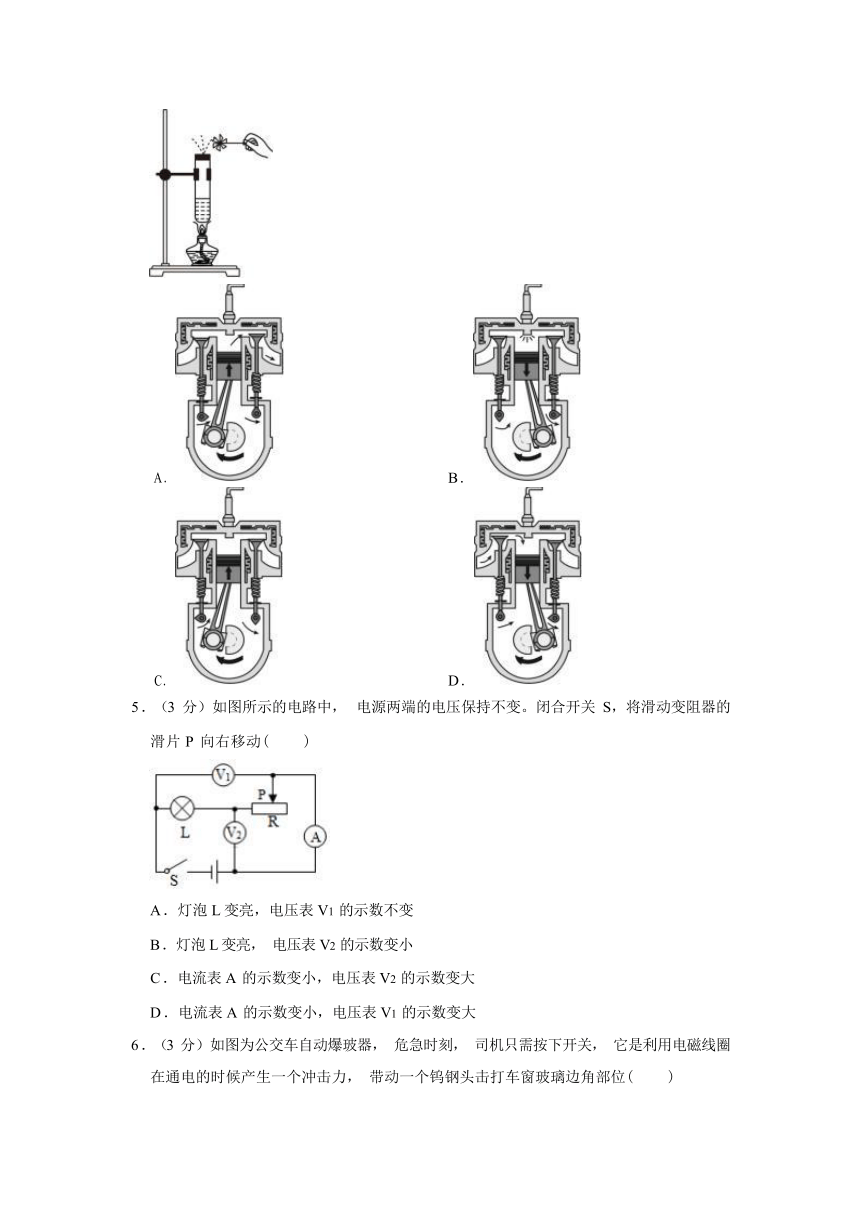

4 ．（3 分）如图所示是某科技小组制作的实验装置。将试管中的水加热后， 水蒸气从橡皮 塞小孔冲出推动风车转动。水蒸气推动风车转动的过程中能量转化与汽油机能量转化相
同的冲程是( )
A .
B .
C .
D .
5 ．（3 分）如图所示的电路中， 电源两端的电压保持不变。闭合开关 S，将滑动变阻器的
滑片 P 向右移动( )
A ．灯泡 L 变亮，电压表 V1 的示数不变
B ．灯泡 L 变亮， 电压表 V2 的示数变小
C ．电流表 A 的示数变小，电压表 V2 的示数变大
D ．电流表 A 的示数变小，电压表 V1 的示数变大

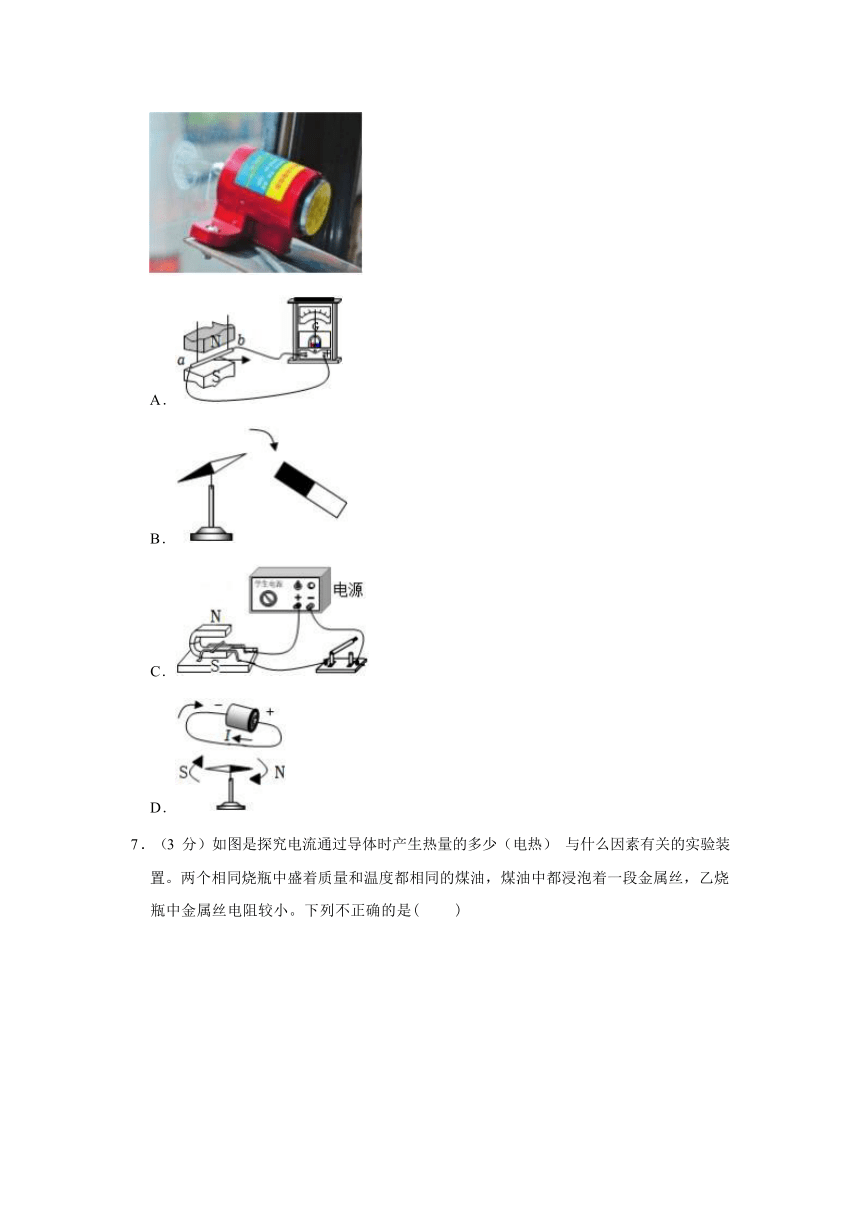

6 ．（3 分）如图为公交车自动爆玻器， 危急时刻， 司机只需按下开关， 它是利用电磁线圈
在通电的时候产生一个冲击力， 带动一个钨钢头击打车窗玻璃边角部位( )
A .
B .
C .
D .

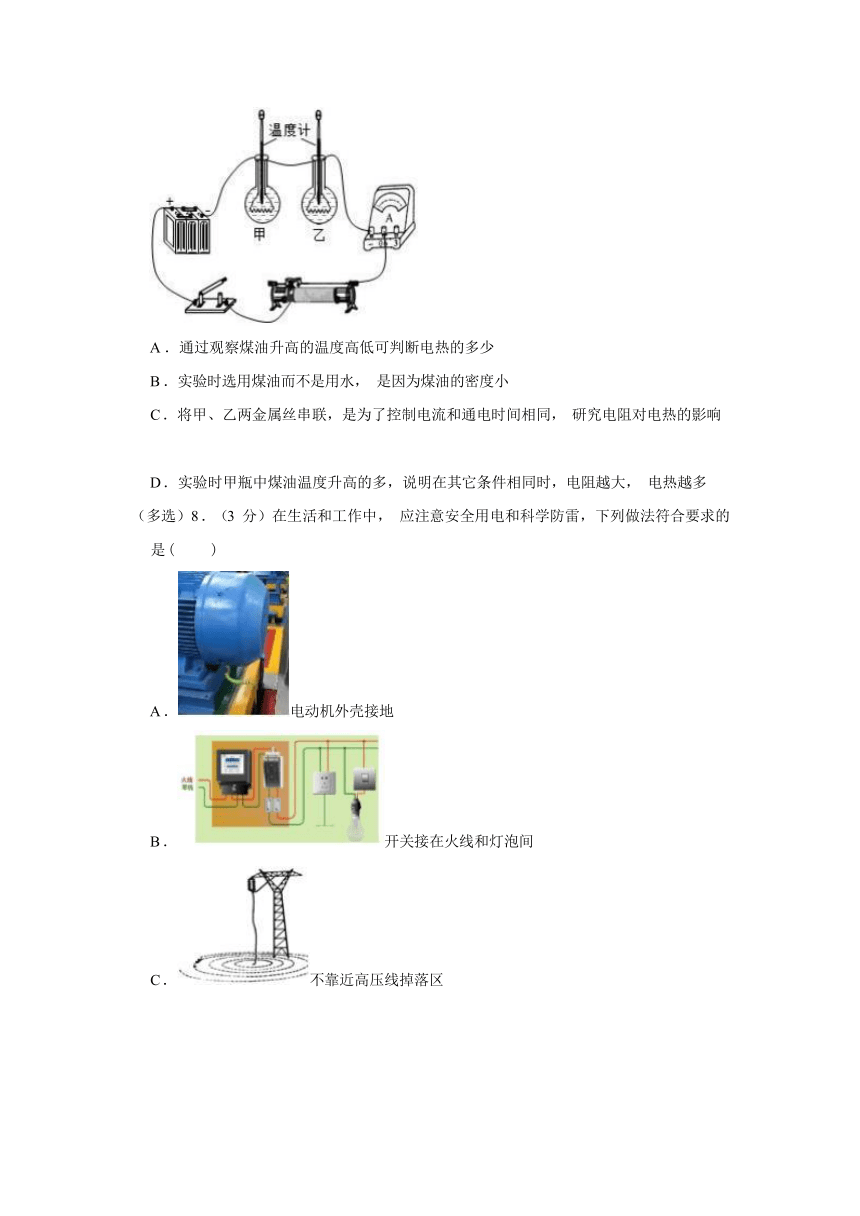

7 ．（3 分）如图是探究电流通过导体时产生热量的多少（电热） 与什么因素有关的实验装 置。两个相同烧瓶中盛着质量和温度都相同的煤油，煤油中都浸泡着一段金属丝，乙烧
瓶中金属丝电阻较小。下列不正确的是( )
A ．通过观察煤油升高的温度高低可判断电热的多少
B ．实验时选用煤油而不是用水， 是因为煤油的密度小
C ．将甲、乙两金属丝串联，是为了控制电流和通电时间相同， 研究电阻对电热的影响
D ．实验时甲瓶中煤油温度升高的多，说明在其它条件相同时，电阻越大， 电热越多
（多选）8 ．（3 分）在生活和工作中， 应注意安全用电和科学防雷，下列做法符合要求的
是( )
A ．电动机外壳接地
B ．开关接在火线和灯泡间
C ．不靠近高压线掉落区
D ．雷雨时树下避雨
9 ．（3 分）将标有“6V 3W”和“6V 2W ”的甲、乙两只小灯泡串联起来， 接在电压
为 6V 的电源两端，接通电路后( )
A ．乙灯比甲灯亮
B ．两只小灯泡都能正常发光
C ．通过乙灯的电流较大， 所以乙灯较亮
D ．两只小灯泡的总功率等于 5W

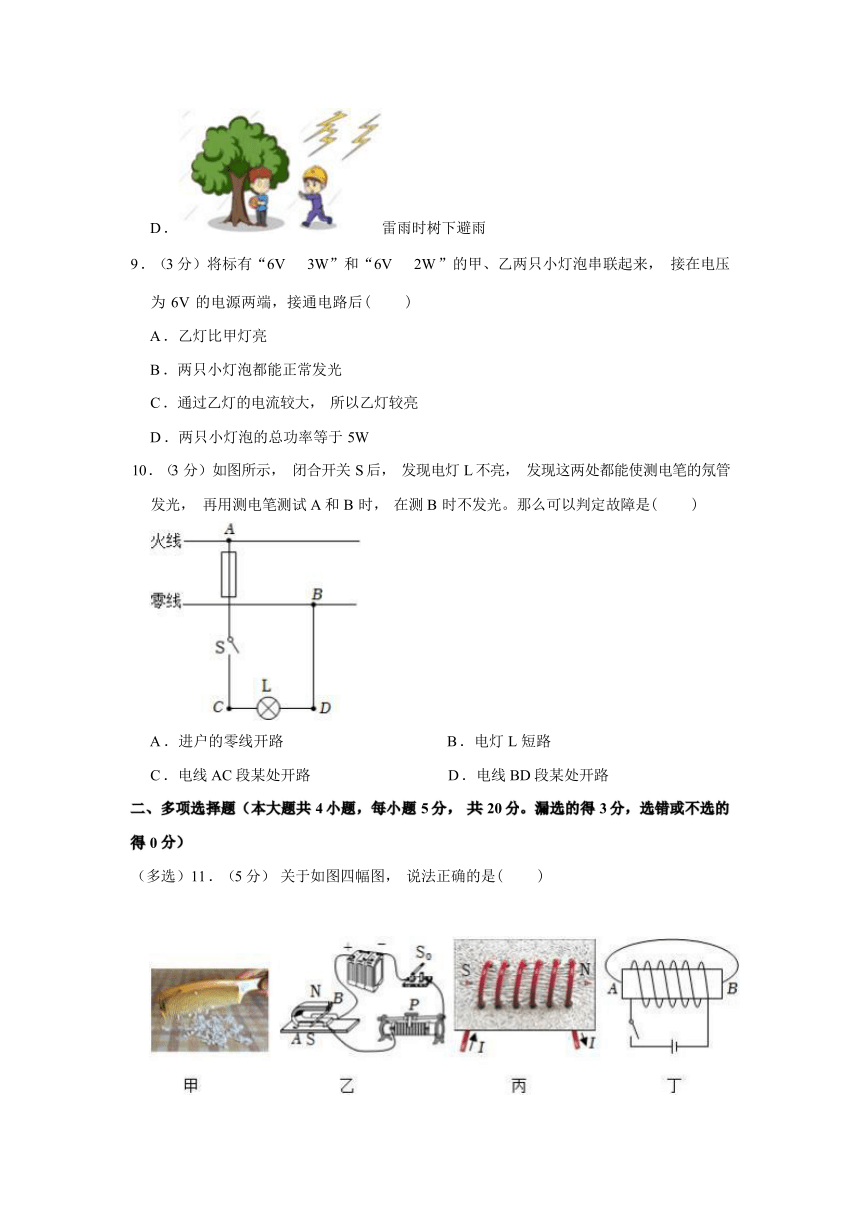

10 ．（3 分）如图所示， 闭合开关 S 后， 发现电灯 L 不亮， 发现这两处都能使测电笔的氖管
发光， 再用测电笔测试 A 和 B 时， 在测 B 时不发光。那么可以判定故障是( )
A ．进户的零线开路 B ．电灯 L 短路
C ．电线 AC 段某处开路 D ．电线 BD 段某处开路
二、多项选择题（本大题共 4 小题，每小题 5 分， 共 20 分。漏选的得 3 分，选错或不选的
得 0 分）
（多选）11 ．（5 分） 关于如图四幅图， 说法正确的是( )
A ．图甲：与头发摩擦过的梳子能吸引碎纸屑，说明摩擦后梳子带了电
B ．图乙：只对调磁体 N 、S 极， 闭合开关后， 导体的运动方向改变
C ．图丙：通电螺线管周围铁屑如图， 说明磁场只存在于这个玻璃板面上
D ．图丁：闭合开关， 通电螺线管外部的磁感线方向由 B 指向 A
（多选）12 ．（5 分）下列说法正确的是( )
A ．通过手语向听力障碍者传递信息，这是数字通信
B ．我国具有完全自主知识产权的核电技术电站“华龙一号”利用的是可控核裂变
C ．光信号在光导纤维中的传播速度是 340m/s
D ．通过调频 95MHz 日照新闻广播频道能听到频率为 95MHz 的声音
（多选） 13 ．（5 分）某科技小组为快递公司设计的分拣计数装置简化电路如图所示。 R1 为定值电阻，R2 为光敏电阻。当有光照射时电阻变小，激光被遮挡一次，计数器会自动 计数一次（计数器可视为电压表），激光被遮挡瞬激光发射器间，下列说法正确的是
( )
A ．电阻 R2 的阻值变小
B ．通过 R2 的电流变小
C ．R2 两端的电压变大
D ．R1 两端的电压与通过 R1 的电流之比不变
（多选）14 ．（5 分） 如图甲所示， R1 为定值电阻，滑动变阻器 R2 的滑片从 b 端滑到 a 端 的过程中， R2 消耗的电功率 P 与通过的电流 I 的关系如图乙所示，下列说法正确的是
( )
A ．电源电压为 6V
B ．R1 的阻值为 20“
C ．R2 的最大阻值为 40“
D ．该电路消耗的最大电功率为 3.6W
三、填空题（本大题包括 3 小题，每空 1 分，共 6 分）
15 ．（2 分）花园里百花争艳，人在远处就能闻到花香，这是 现象；荷叶上相距
很近的两滴水珠，会自动汇合成一滴较大的水珠 。
16 ．（2 分）2023 年 4 月 12 日 21 时，中国“人造太阳”——大型核实验装置“东方超环”
（EAST）取得重大突破，创造了托卡马克装置高约束模式运行新的世器纪录。如图所 示，“东方超环”的反应原理与太阳类似 （选填“核裂变”或“核聚变”）
释放巨大的核能，原子核能又转化为 ，从而获得上亿度的高温。
17 ．（2 分）如图所示，是一款磁吸式数据线，线体可以和不同型号的磁性充电头吸附对 接，线体和磁性充电头吸附的原理是 ；地球周围也有磁场，地磁南极
大致在地理的 极方向。
四、作图题（本大题包括 2 小题，共 6 分）
18 ．（3 分）在如图所示的电路中， 有几根导线尚未连接，请用笔画线代替导线补上
①闭合开关 S 后， 小灯泡 L 才能发光；
②向右移动滑动变阻器的滑片 P，小灯泡 L 亮度不变，电流表的示数变大。
19 ．（3 分）将如图所示的电磁铁连入你设计的电路中（在虚线框内完成， 器材自选） 。
要求：
（1）电磁铁磁性有无可以控制；
（2）能改变电磁铁磁性的强弱；
（3）电路接通后使小磁针静止时在如图所示的位置。
五、实验题（本大题包括 2 小题，共 14 分）
20 ．（6 分） 小华同学在探究“不同燃料燃烧的放热能力”和“不同物质的吸热能力”， 她
设计了两组实验装置如图所示：
（1）探究“不同燃料燃烧的放热能力”时应选用 （选填“甲”或“乙”） 组器
材；
（2）秒表是用在 （选填“甲”或“乙”）组实验中； 甲、乙两个实验中除了图
中相同的器材， 还要用到的相同器材是 。
（3）甲组实验是通过 来反映物质吸收热量的多少；乙组实验是通过
来反映燃料燃烧放出热量的多少。
（4）根据甲实验数据绘制了沙子和水的温度与加热时间的关系图像如图丙所示，分析图
像可知：沙子与水的比热容之比为 。
21 ．（8 分）小李利用以下器材探究“电流与电阻的关系”：学生电源（调至 4V 进行实验）， 电流表（0～0.6A）、电压表（0～3V）（5“ 、10“ 、20“ 各一个）、开关、滑动变阻器和
导线若干。
（1）请根据图甲所示的电路图， 用笔画线代替导线将图乙所示的实物连接成完整电路。 （2）连接电路时，开关必须 ，且应将滑动变阻器的滑片移到最 端。
（3）开关闭合后， 发现电压表无示数，电流表有示数 。
（4）实验中将三个定值电阻分别接入电路中， 调节滑动变阻器的滑片， 记下电流表的示 数 ，为完成整个实验， 应该选取哪种规格的滑动变阻
器 。
A.10“ 0.6A
B.30“ 0.5A
C.60“ 0.3A
（5）由图丙还可知，当定值电阻的阻值为 5“ 时， 滑动变阻器的电功率为 P1；当定值电
阻的阻值为 10“ 时，滑动变阻器的电功率为 P2，则 P1：P2 ＝ 。
（6）结合（4）中所选滑动变阻器和图丙中所控制的电压，在保证电路安全的情况下，
电源电压可调节的最大值是 。
六、计算题（本大题包括 2 小题，共 24 分。解答时应写出必要的文字说明、主要公式和重
要的演算步骤，只写出最后答案的不得分）
22 ．（12 分） 小娟准备测量家中燃气灶正常工作时的效率， 于是关闭了其他燃气设备，在 标准大气压下，初温是 25℃的水加热到沸腾，她观察到燃气表的示数 3 ，使用后是 210.77m3。水的比热容 c 水 ＝4.2×103J/（kg ℃), 天然气的热值为 4.0×107J/m3。求：
（1）水吸收的热量。
（2）燃气完全燃烧放出的热量。
（3）燃气灶正常工作的效率。
23 ．（12 分） 小宇家购置一款用来煎烤食物的双面电饼铛， 上下盘既可以同时加热， 也可 以把上盘掀开，闭合开关 S1，温控开关 S2 接接线柱“2”时，下盘加热。再闭合开关
S3，上盘也开始加热。当温度超过设定温度时，温控开关 S2 自动转接接线柱“1”， 电
饼铛进入保温状态。电饼
铛部分参数如图乙。（忽略温度对电阻阻值的影响：L1 、L2 、L3 为指示灯， 不计指示灯
消耗的电能）求：
（1）下盘加热电阻 R1 的阻值和保温时电路中的额定电流；
（2）某次电饼铛在额定电压下煎烤食物时，指示灯 L1 、L2 发光时间分别为 10min、
5min，电饼铛消耗的电能是多少？
（3）用电高峰时， 小宇关闭家中其他用电器， 用电饼铛下盘煎烤食物 10min（如图丙）
的转盘转过 500 转， 则电饼铛的实际电压是多大？
2023-2024 学年山东省日照市东港区新营中学九年级（下）开
学物理试卷
参考答案与试题解析
一、单项选择题（本大题共 10 小题，每小题 3 分，共 30 分）
1 ．（3 分）下列与生活有关的各个数据， 与实际情况不符合的是( )
A ．教室内较舒适的温度约为 24℃
B ．教室内日光灯的工作电流约为 0.2A
C ．对人体的安全电压不高于 36V
D ．教室里空调的功率约为 200W
【答案】D
【解答】解：A ．教室内较舒适的温度约为 24℃;
B ．教室内日光灯的工作电流约为 0.2A；
C ．对人体的安全电压不高于 36V；
D ．教室里空调的功率约为 2000W。
故选： D。
2 ．（3 分）关于温度、热量和内能， 下列说法中正确的是( )
A ．温度相同的物体， 内能一定相等
B ．物体吸收热量，温度可以不升高
C ．热量总是从内能大的物体向内能小的物体传递
D ．我们不敢大口喝热气腾腾的汤， 是因为热汤含有的热量多
【答案】B
【解答】解：A、内能大小不仅仅和温度有关，故 A 错误；
B、物体吸收热量时， 比如晶体熔化时；
C、热量总是从温度高的物体向温度低的物体传递， 故 C 错误；
D、热量是个过程量， 故 D 错误。
故选： B。
3 ．（3 分）如图所示，高铁车顶上的受电弓与高压线合称“弓网系统”，用来为高铁动力
提供电能。你认为受电弓与高压线接触面上的材料选用以下哪种材料较为合适( )
A ．橡胶 B ．石墨 C ．玻璃 D ．塑料
【答案】B
【解答】解：受电弓是电力牵引机车从接触网取得电能的电气设备，因此受电弓与高压 线接触面上的材料导电性能要好、玻璃和塑料是绝缘体，所以受电弓与高压线接触面上
的材料选用较为合适的是石墨。
故选： B。
4 ．（3 分）如图所示是某科技小组制作的实验装置。将试管中的水加热后， 水蒸气从橡皮 塞小孔冲出推动风车转动。水蒸气推动风车转动的过程中能量转化与汽油机能量转化相
同的冲程是( )
A .
B .
C .
D .
【答案】B
【解答】解：水沸腾后，水蒸气推动风车转动的过程中，与做功冲程中的能量转化相
同；
A、图中，活塞上行， 是排气冲程；
B、图中，活塞下行， 是做功冲程；
C、图中，活塞上行， 是压缩冲程；
D、图中，活塞下行， 是吸气冲程。
故 B 符合题意。
故选： B。
5 ．（3 分）如图所示的电路中， 电源两端的电压保持不变。闭合开关 S，将滑动变阻器的
滑片 P 向右移动( )
A ．灯泡 L 变亮，电压表 V1 的示数不变
B ．灯泡 L 变亮， 电压表 V2 的示数变小
C ．电流表 A 的示数变小，电压表 V2 的示数变大
D ．电流表 A 的示数变小，电压表 V1 的示数变大
【答案】C
【解答】解：由电路图可知，灯泡 L 与滑动变阻器 R 串联 1 测电源两端的电压，电压表
V2 测变阻器 R 两端的电压，电流表测电路中电流。
因电源两端的电压保持不变，
所以， 滑片移动时 5 的示数不变，故 D 错误；
将滑动变阻器的滑片 P 向右移动，变阻器接入电路中的电阻变大，
由 I ＝可知， 即电流表 A 的示数变小，
由 U ＝IR 可知， 灯泡 L 两端的电压变小，
因灯泡的亮暗取决于实际功率的大小，
所以， 由 P ＝UI 可知， 灯泡变暗；
因串联电路中总电压等于各分电压之和，
所以， 变阻器 R 两端的电压变大 2 的示数变大，故 C 正确。
故选： C。
6 ．（3 分）如图为公交车自动爆玻器， 危急时刻， 司机只需按下开关， 它是利用电磁线圈
在通电的时候产生一个冲击力， 带动一个钨钢头击打车窗玻璃边角部位( )
A .
B .
C .
D .
【答案】C
【解答】解：司机按下开关，自动爆玻器的通电线圈在磁场中受到力的作用而运动，
A ．闭合电路中的一部分导体做切割磁感线运动时，是机械能转化为电能；
B ．说明磁极间的相互作用，异名磁极相互吸引；
C ．当导体中通过电流时， 是电能转化为机械能，故 C 符合题意；
D ．说明通电导体周围存在磁场，故 D 不符合题意。
故选： C。
7 ．（3 分）如图是探究电流通过导体时产生热量的多少（电热） 与什么因素有关的实验装
置。两个相同烧瓶中盛着质量和温度都相同的煤油，煤油中都浸泡着一段金属丝，乙烧
瓶中金属丝电阻较小。下列不正确的是( )
A ．通过观察煤油升高的温度高低可判断电热的多少
B ．实验时选用煤油而不是用水， 是因为煤油的密度小
C ．将甲、乙两金属丝串联，是为了控制电流和通电时间相同， 研究电阻对电热的影响
D ．实验时甲瓶中煤油温度升高的多，说明在其它条件相同时，电阻越大， 电热越多
【答案】B
【解答】解：
A、当电阻丝通电后， 从而使温度计示数上升；故 A 正确；
B、煤油比水的比热小，煤油的温度变化比水的温度变化大，故 B 错误；
C、将甲，则通过的电流是相同的，故 C 正确；
D、实验时甲瓶中煤油温度升高的多， 由于通电时间和电流都是相同的，产生的热量
多，电阻越大， 故 D 正确。
故选： B。
（多选）8 ．（3 分）在生活和工作中， 应注意安全用电和科学防雷，下列做法符合要求的
是( )
A ．电动机外壳接地
B ．开关接在火线和灯泡间
C ．不靠近高压线掉落区
D ．雷雨时树下避雨
【答案】ABC
【解答】解：A、带有金属外壳的用电器，故 A 正确；
B、家庭电路中开关接在火线与灯泡间；
C、如果高压线掉落在地上，两脚之间存在相当高的电压。这时电流从一条腿流入，会
发生触电事故；
D、雷雨天里，电流会沿大树传到大地， 故 D 错误。
故选： ABC。
9 ．（3 分）将标有“6V 3W”和“6V 2W ”的甲、乙两只小灯泡串联起来， 接在电压
为 6V 的电源两端，接通电路后( )
A ．乙灯比甲灯亮
B ．两只小灯泡都能正常发光
C ．通过乙灯的电流较大， 所以乙灯较亮
D ．两只小灯泡的总功率等于 5W
【答案】A
【解答】解：ABC、由 P ＝，甲灯的电阻 R1＝ ＝ ＝12“2 = =
= 18“，
串联电路中各处的电流都相等， 所以两灯串联时通过的电流相同，
甲灯的实际功率 P 甲 ＝I2R3，乙灯的实际功率 P 乙 ＝I2R2，
因为 R4＜R2，所以 P 甲＜P 乙 ，灯泡的亮度取决于灯泡工作时的实际功率， 因此乙灯比甲
灯亮；
已知两灯的额定电压均为 6V，串联后接在电压为 2V 的电源两端，
由串联分压的特点可知， 每盏灯两端的电压都小于额定电压， 故 A 正确；
D、两灯消耗的总功率 P 总 ＝ ＝ ＝8.2W＜5W。
故选： A。
10 ．（3 分）如图所示， 闭合开关 S 后， 发现电灯 L 不亮， 发现这两处都能使测电笔的氖管
发光， 再用测电笔测试 A 和 B 时， 在测 B 时不发光。那么可以判定故障是( )
A ．进户的零线开路 B ．电灯 L 短路
C ．电线 AC 段某处开路 D ．电线 BD 段某处开路
【答案】D
【解答】解：如果电路发生短路， 则电路中电流过大会把保险丝烧断，所以没有出现短
路问题；
如果 A 、C 处有断路；
由以上分析可知，A 至 D 处都没有问题， 说明零线是正常的；
那么只有 BD 段某处断路，会造成题干的现象。
故答案为： D。
二、多项选择题（本大题共 4 小题，每小题 5 分， 共 20 分。漏选的得 3 分，选错或不选的
得 0 分）
（多选）11 ．（5 分） 关于如图四幅图， 说法正确的是( )
A ．图甲：与头发摩擦过的梳子能吸引碎纸屑，说明摩擦后梳子带了电
B ．图乙：只对调磁体 N 、S 极， 闭合开关后， 导体的运动方向改变
C ．图丙：通电螺线管周围铁屑如图， 说明磁场只存在于这个玻璃板面上
D ．图丁：闭合开关， 通电螺线管外部的磁感线方向由 B 指向 A
【答案】ABD
【解答】解：A ．带电体能够吸引轻小物体， 说明它带了电；
B ．闭合开关，对调磁体的 N，磁场方向改变， 则它的运动方向改变；
C ．通电螺线管周围铁屑分布如图，故 C 错误；
D ．由图可知，左侧流出，通电螺线管的 B 端为 N 极，磁体外部的磁感线是从 N 极出
来，所以闭合开关， 故 D 正确。
故选： ABD。
（多选）12 ．（5 分）下列说法正确的是( )
A ．通过手语向听力障碍者传递信息，这是数字通信
B ．我国具有完全自主知识产权的核电技术电站“华龙一号”利用的是可控核裂变
C ．光信号在光导纤维中的传播速度是 340m/s
D ．通过调频 95MHz 日照新闻广播频道能听到频率为 95MHz 的声音
【答案】AB
【解答】解： A、用点“ ，一定的数字组合代表一个汉字， 一系列点和画组成的信号就可
以代表一个完整的句子， 使用数字信号的通信方式叫做数字通信， 这是数字通信；
B、我国具有完全自主知识产权的核电技术电站“华龙一号”利用的是可控核裂变；
C、光在真空中的传播速度约为 3×108m/s，光信号在光导纤维中的传播速度是 7×
108m/s，故 C 错误；
D ．用调频 95MHz 日照新闻广播频道广播时， 不是听到频率为 95MHz 的声音。
故选： AB。
（多选） 13 ．（5 分）某科技小组为快递公司设计的分拣计数装置简化电路如图所示。 R1 为定值电阻，R2 为光敏电阻。当有光照射时电阻变小，激光被遮挡一次，计数器会自动 计数一次（计数器可视为电压表），激光被遮挡瞬激光发射器间，下列说法正确的是
( )
A ．电阻 R2 的阻值变小
B ．通过 R2 的电流变小
C ．R2 两端的电压变大
D ．R1 两端的电压与通过 R1 的电流之比不变
【答案】BCD
【解答】解：
A、根据电路图可知， 计数器（电压表） 测 R2 的电压，已知当有光照射时电阻变小 2 变
大， 故 A 错误；
B、电阻R7变大，由串联电阻的规律可知，由欧姆定律可知， 通过R2的电流变小， 故B
正确；
C、根据U ＝IR 可知， R1两端的电压变小，由于电源电压不变，则 R3两端的电压变大，
故 C 正确；
D、根据 R ＝ ，R1 两端的电压与通过 R1 的电流之比为 R3 的阻值， 保持不变。
故选： BCD。
（多选）14 ．（5 分） 如图甲所示， R1 为定值电阻，滑动变阻器 R2 的滑片从 b 端滑到 a 端 的过程中， R2 消耗的电功率 P 与通过的电流 I 的关系如图乙所示，下列说法正确的是
( )
A ．电源电压为 6V
B ．R1 的阻值为 20“
C ．R2 的最大阻值为 40“
D ．该电路消耗的最大电功率为 3.6W
【答案】AD
【解答】解：由图甲可知，两电阻串联， 电流表测电路中的电流。
当滑动变阻器消耗的功率为 0.8W 时，电路中的电流 I5 ＝0.2A；
由 P ＝UI 可得，此时 R6 的电压； U2＝＝ ＝4V，
由 I ＝及串联电路的电压规律可得：电源电压： U ＝I7R1+U2 ＝3.2A×R1+6V ﹣﹣﹣﹣
﹣﹣﹣﹣①;
当滑动变阻器消耗的功率为 0W 时， 即变阻器连入电路的电阻为零 1，
由图象可知此时电流 I3 ＝0.6A；
由 I ＝可得 2R1 ＝0.2A×R1 ﹣﹣﹣﹣﹣﹣﹣﹣﹣②,
解①②得： R1 ＝10“；U ＝3V ，B 错误；
由图象可知，滑动变阻器全部接入电路中，此时电流最小为 I1 ＝0.7A，
则滑动变阻器的最大阻值为： R2＝ ＝ ＝20“；
当滑动变阻器接入电路的电阻为 0 时（电路为 R1 的简单电路） ，电路中的电阻最小，
则该电路消耗的最大电功率： P 大 ＝UI 大 ＝3V×0.6A ＝5.6W，故 D 正确。
故选： AD。
三、填空题（本大题包括 3 小题，每空 1 分，共 6 分）
15 ．（2 分） 花园里百花争艳， 人在远处就能闻到花香， 这是 扩散 现象；荷叶上相距
很近的两滴水珠，会自动汇合成一滴较大的水珠 引力 。
【答案】见试题解答内容
【解答】解：花园里百花争艳，人在远处就能闻到花香；荷叶上相距很近的两滴水珠，
这说明分子之间存在相互作用的引力。
故答案为： 扩散；引力。
16 ．（2 分）2023 年 4 月 12 日 21 时，中国“人造太阳”——大型核实验装置“东方超环”
（EAST）取得重大突破，创造了托卡马克装置高约束模式运行新的世器纪录。如图所 示，“东方超环”的反应原理与太阳类似 核聚变 （选填“核裂变”或“核聚变”）
释放巨大的核能，原子核能又转化为 内能 ，从而获得上亿度的高温。
【答案】核聚变；内能。
【解答】解：太阳能是来自太阳内部氢核的聚变释放出的能量，释放的核能又转化为内
能。“东方超环”与太阳类似， 再转化为内能从而获得高温。
故答案为： 核聚变； 内能。
17 ．（2 分）如图所示，是一款磁吸式数据线，线体可以和不同型号的磁性充电头吸附对 接，线体和磁性充电头吸附的原理是 异名磁极相互吸引 ；地球周围也有磁场，地
磁南极大致在地理的 北 极方向。
【答案】异名磁极相互吸引；北。
【解答】解：磁吸式数据线，线体和磁性充电头吸附的原理是异名磁极相互吸引，地磁
南极大致在地理的北极方向。
故答案为： 异名磁极相互吸引； 北。
四、作图题（本大题包括 2 小题，共 6 分）
18 ．（3 分）在如图所示的电路中， 有几根导线尚未连接，请用笔画线代替导线补上
①闭合开关 S 后， 小灯泡 L 才能发光；
②向右移动滑动变阻器的滑片 P，小灯泡 L 亮度不变，电流表的示数变大。
【答案】
【解答】解：向右移动滑片，小灯泡亮度不变，即两者并联；
开关闭合后，小灯泡才能发光， 从已连接实物图可知；
向右移动滑动变阻器的滑片，电流表示数变大，所以滑动变阻器应将右下接线柱接入电
路中
19 ．（3 分）将如图所示的电磁铁连入你设计的电路中（在虚线框内完成， 器材自选） 。
要求：
（1）电磁铁磁性有无可以控制；
（2）能改变电磁铁磁性的强弱；
（3）电路接通后使小磁针静止时在如图所示的位置。
【答案】见试题解答内容
【解答】解：电磁铁磁性有无可以控制可以通过电流的有无来控制，故在电路中需要串 联一个开关、匝数多少。图中匝数多少，所以只能改变电流的大小，滑动变阻器与电源
串联。
另外， 我们还要画出电源，为该点磁场的方向，磁感线从N 极指向 S 极， 左端为N 极，
电流应该从电磁铁的右端流入， 所以通电螺线管右端的导线连接电源的正极。
五、实验题（本大题包括 2 小题，共 14 分）
20 ．（6 分） 小华同学在探究“不同燃料燃烧的放热能力”和“不同物质的吸热能力”， 她
设计了两组实验装置如图所示：
（1）探究“不同燃料燃烧的放热能力”时应选用 乙 （选填“甲”或“乙”）组器
材；
（2）秒表是用在 甲 （选填“甲”或“乙” ）组实验中； 甲、乙两个实验中除了图
中相同的器材， 还要用到的相同器材是 天平 。
（3）甲组实验是通过 加热时间的长短 来反映物质吸收热量的多少；乙组实验是通
过 水升高的温度 来反映燃料燃烧放出热量的多少。
（4）根据甲实验数据绘制了沙子和水的温度与加热时间的关系图像如图丙所示，分析图
像可知：沙子与水的比热容之比为 1：5 。
【答案】（1）乙；（2）甲；天平；（3）加热时间的长短； 水升高的温度；（4）1：5
【解答】解：（1）研究不同燃料燃烧放热能力应用不同的燃料，因此选乙组器材。
（2）观察甲、乙两图， 乙中两杯水的质量必须相等，因此还要用天平称量质量；
（3）根据转换法可知，甲组实验是通过加热时间的长短来反映物质吸收热量的多少；乙
组是通过水升高的温度反映燃料放出热量的多少；
（4）根据图丙可知，加热 8min，沙子升高的温度为 80℃﹣30℃=50℃;
水和沙子的质量相同，吸收的热量相同， 根据 c＝，水的比热容是沙子比热容的 5
倍。
故答案为： （1）乙；（2）甲； （3）加热时间的长短；（4）8：5。
21 ．（8 分）小李利用以下器材探究“电流与电阻的关系”：学生电源（调至 4V 进行实验）， 电流表（0～0.6A）、电压表（0～3V）（5“ 、10“ 、20“ 各一个）、开关、滑动变阻器和
导线若干。
（1）请根据图甲所示的电路图， 用笔画线代替导线将图乙所示的实物连接成完整电路。 （2）连接电路时， 开关必须 断开 ，且应将滑动变阻器的滑片移到最 左 端。
（3）开关闭合后， 发现电压表无示数，电流表有示数 短路 。
（4）实验中将三个定值电阻分别接入电路中， 调节滑动变阻器的滑片， 记下电流表的示 数 电压一定时，通过导体的电流与导体的电阻成反比 ，为完成整个实验，应该选取
哪种规格的滑动变阻器 B 。
A.10“ 0.6A
B.30“ 0.5A
C.60“ 0.3A
（5）由图丙还可知，当定值电阻的阻值为 5“ 时， 滑动变阻器的电功率为 P1；当定值电
阻的阻值为 10“ 时，滑动变阻器的电功率为 P2，则 P1：P2 ＝ 2：1 。
（6）结合（4）中所选滑动变阻器和图丙中所控制的电压，在保证电路安全的情况下，
电源电压可调节的最大值是 5V 。
【答案】（1）见解答图；（2）断开； 左； （3）短路； （4）电压一定时，通过导体的电
流与导体的电阻成反比； B；（5）2：1；（6）5V。
【解答】解：（1）根据图甲所示的电路图可知，电路为串联电路， 测量其两端的电压
;
（2）连接电路时， 为保护电路， 且应将滑动变阻器的滑片移到阻值最大处。
（3）开关闭合后， 电流表有示数，发现电压表无示数，故障可能是定值电阻 R 短路；
（4）由如图丙所示的电流 I 随电阻 R 变化的图像可知通过电阻的电流与电阻之积为：
UV ＝I1R1 ＝3.4A×5“ ＝3V，即在电压一定时，通过电阻的电流越小，电流与电阻成反
比；
本实验中电阻两端控制的电压为 2V，当滑动变阻器的滑片不动时， 阻值较大的电阻分
得的电压会变大，应减小较大阻值两端的电压，应增大滑动变阻器两端的电压，且接入
的定值电阻越大，当电路中接入 20“ 的定值电阻时，滑动变阻器两端的电压为： U 滑 ＝U
﹣UV ＝4V﹣2V ＝2V，因为串联电路中的电流处处相等，即： 品滑
=20“，由图丙可知，大于 0.3A ，2.5A”的滑动变阻器；
（5）由图丙可知， 当定值电阻的阻值为 5“ 时，因为串联电路中电流处处相等，因为控 制的定值电阻两端的电压为 4V 滑 ＝U﹣UV ＝4V﹣2V ＝4V，则滑动变阻器的电功率为：
P1 ＝U 滑 I1 ＝4V×0.4A ＝7.8W，由图丙可知， 通过 10“ 的电阻的电流为 0.8A，则滑动变
阻器的电功率为：P2 ＝U 滑 I2 ＝6V×0.2A ＝7.4W，所以；
（6）当选规格为“30“ ，0.5A”的滑动变阻器时， 在保证电路安全的情况下，设电源电
压的最大值为 U'，即：。
故答案为： （1）如上图所示；（2）断开；左；（4）电压一定时； B；（5）2：4。
六、计算题（本大题包括 2 小题，共 24 分。解答时应写出必要的文字说明、主要公式和重
要的演算步骤，只写出最后答案的不得分）
22 ．（12 分） 小娟准备测量家中燃气灶正常工作时的效率， 于是关闭了其他燃气设备，在
标准大气压下，初温是 25℃的水加热到沸腾，她观察到燃气表的示数 3 ，使用后是 210.77m3。水的比热容 c 水 ＝4.2×103J/（kg ℃), 天然气的热值为 4.0×107J/m3。求：
（1）水吸收的热量。
（2）燃气完全燃烧放出的热量。
（3）燃气灶正常工作的效率。
【答案】（1）水吸收的热量为 1.26×106J；
（2）加热水使用的天然气完全燃烧放出的热量为 4.8×106J；
（3）燃气灶正常工作时的效率为 26.25%。
【解答】解：（1）一标准大气压下水的沸点为 100℃,
水吸收的热量： Q 吸 ＝cm（t﹣t0 ）＝4.2×103J/（kg ℃) ×4kg×（100℃﹣25℃)=3.26
×106J；
（2）由题意可知， 消耗的天然气的体积： V ＝210.77m3﹣210.65m6 ＝0.12m3，
天然气完全燃烧放出的热量： Q 放 ＝Vq ＝5.12m3 ×4.8×107J/m3 ＝2.8×106J；
（3）燃气灶正常工作时的效率： η = ×100% ＝。
答：（1）水吸收的热量为 7.26×106J；
（2）加热水使用的天然气完全燃烧放出的热量为 4.2×106J；
（3）燃气灶正常工作时的效率为 26.25%。
23 ．（12 分） 小宇家购置一款用来煎烤食物的双面电饼铛， 上下盘既可以同时加热， 也可 以把上盘掀开，闭合开关 S1，温控开关 S2 接接线柱“2”时，下盘加热。再闭合开关 S3，上盘也开始加热。当温度超过设定温度时，温控开关 S2 自动转接接线柱“1”， 电
饼铛进入保温状态。电饼
铛部分参数如图乙。（忽略温度对电阻阻值的影响：L1 、L2 、L3 为指示灯， 不计指示灯
消耗的电能）求：
（1）下盘加热电阻 R1 的阻值和保温时电路中的额定电流；
（2）某次电饼铛在额定电压下煎烤食物时，指示灯 L1 、L2 发光时间分别为 10min、
5min，电饼铛消耗的电能是多少？
（3）用电高峰时， 小宇关闭家中其他用电器， 用电饼铛下盘煎烤食物 10min（如图丙）
的转盘转过 500 转， 则电饼铛的实际电压是多大？
【答案】见试题解答内容
【解答】解：
忽略温度对电阻阻值的影响， L1 、L2 、L2 为指示灯，不计指示灯消耗的电能。
（1）闭合开关 S1，温控开关 S2接接线柱“8”时， 下盘加热 1 消耗电能，P 下 ＝1210W，
由 P ＝可得下盘加热电阻 R2 的阻值：
R1 ＝ ＝ ＝40“；
温控开关 S2 自动转接接线柱“1”，电饼铛进入保温状态 7 消耗电能，此时电路中电
流：
I 保温 ＝ ＝ ＝1.5A；
（2）指示灯 L5 、L2 发光时间分别为 10min、5min4 单独工作 5min ，R1 、R3 共同工作
5min，
这样 R1工作 10min ，P 下 ＝1210W ，t4 ＝10min ＝600s，电饼铛消耗的电能：
W1 ＝P 下 t1 ＝1210W×600s ＝3.26×105J，
R2 工作， 上盘加热 2min ，P 上 ＝800W ，t2 ＝5min ＝300s，电饼铛消耗的电能：
W5 ＝P 上 t2 ＝800W×300s ＝2.3×105J，
电饼铛消耗的电能：
W 总 ＝W1+W7 ＝7.26×105J+8.4×105J ＝2.66×105J；
（3）3000r/kW h 表示每消耗 1kW h 的电能，电能表的转盘转 3000 转，
电能表的转盘转过 500 转，电饼铛消耗的电能：
W ＝kW h = ,
其实际功率：
P ＝ ＝ ＝1kW ＝1000W，
由 P ＝可得实际电压：
U 实际 ＝ ＝ ＝200V。
答：（1）下盘加热电阻 R1 的阻值为 40“、保温时电路中的额定电流为 1.3A；
（2）指示灯 L1 、L2 发光时间分别为 10min 、2min5J；
（3）电饼铛的实际电压是 200V。
一、单项选择题（本大题共 10 小题，每小题 3 分，共 30 分）
1 ．（3 分）下列与生活有关的各个数据， 与实际情况不符合的是( )
A ．教室内较舒适的温度约为 24℃
B ．教室内日光灯的工作电流约为 0.2A
C ．对人体的安全电压不高于 36V
D ．教室里空调的功率约为 200W
2 ．（3 分）关于温度、热量和内能， 下列说法中正确的是( )
A ．温度相同的物体， 内能一定相等
B ．物体吸收热量，温度可以不升高
C ．热量总是从内能大的物体向内能小的物体传递
D ．我们不敢大口喝热气腾腾的汤， 是因为热汤含有的热量多
3 ．（3 分）如图所示，高铁车顶上的受电弓与高压线合称“弓网系统”，用来为高铁动力
提供电能。你认为受电弓与高压线接触面上的材料选用以下哪种材料较为合适( )
A ．橡胶 B ．石墨 C ．玻璃 D ．塑料
4 ．（3 分）如图所示是某科技小组制作的实验装置。将试管中的水加热后， 水蒸气从橡皮 塞小孔冲出推动风车转动。水蒸气推动风车转动的过程中能量转化与汽油机能量转化相
同的冲程是( )
A .
B .
C .
D .
5 ．（3 分）如图所示的电路中， 电源两端的电压保持不变。闭合开关 S，将滑动变阻器的
滑片 P 向右移动( )
A ．灯泡 L 变亮，电压表 V1 的示数不变
B ．灯泡 L 变亮， 电压表 V2 的示数变小
C ．电流表 A 的示数变小，电压表 V2 的示数变大
D ．电流表 A 的示数变小，电压表 V1 的示数变大
6 ．（3 分）如图为公交车自动爆玻器， 危急时刻， 司机只需按下开关， 它是利用电磁线圈
在通电的时候产生一个冲击力， 带动一个钨钢头击打车窗玻璃边角部位( )
A .
B .
C .
D .
7 ．（3 分）如图是探究电流通过导体时产生热量的多少（电热） 与什么因素有关的实验装 置。两个相同烧瓶中盛着质量和温度都相同的煤油，煤油中都浸泡着一段金属丝，乙烧
瓶中金属丝电阻较小。下列不正确的是( )
A ．通过观察煤油升高的温度高低可判断电热的多少
B ．实验时选用煤油而不是用水， 是因为煤油的密度小
C ．将甲、乙两金属丝串联，是为了控制电流和通电时间相同， 研究电阻对电热的影响
D ．实验时甲瓶中煤油温度升高的多，说明在其它条件相同时，电阻越大， 电热越多
（多选）8 ．（3 分）在生活和工作中， 应注意安全用电和科学防雷，下列做法符合要求的
是( )
A ．电动机外壳接地
B ．开关接在火线和灯泡间
C ．不靠近高压线掉落区
D ．雷雨时树下避雨
9 ．（3 分）将标有“6V 3W”和“6V 2W ”的甲、乙两只小灯泡串联起来， 接在电压
为 6V 的电源两端，接通电路后( )
A ．乙灯比甲灯亮
B ．两只小灯泡都能正常发光
C ．通过乙灯的电流较大， 所以乙灯较亮
D ．两只小灯泡的总功率等于 5W
10 ．（3 分）如图所示， 闭合开关 S 后， 发现电灯 L 不亮， 发现这两处都能使测电笔的氖管
发光， 再用测电笔测试 A 和 B 时， 在测 B 时不发光。那么可以判定故障是( )
A ．进户的零线开路 B ．电灯 L 短路
C ．电线 AC 段某处开路 D ．电线 BD 段某处开路
二、多项选择题（本大题共 4 小题，每小题 5 分， 共 20 分。漏选的得 3 分，选错或不选的
得 0 分）
（多选）11 ．（5 分） 关于如图四幅图， 说法正确的是( )
A ．图甲：与头发摩擦过的梳子能吸引碎纸屑，说明摩擦后梳子带了电
B ．图乙：只对调磁体 N 、S 极， 闭合开关后， 导体的运动方向改变
C ．图丙：通电螺线管周围铁屑如图， 说明磁场只存在于这个玻璃板面上
D ．图丁：闭合开关， 通电螺线管外部的磁感线方向由 B 指向 A
（多选）12 ．（5 分）下列说法正确的是( )
A ．通过手语向听力障碍者传递信息，这是数字通信
B ．我国具有完全自主知识产权的核电技术电站“华龙一号”利用的是可控核裂变
C ．光信号在光导纤维中的传播速度是 340m/s
D ．通过调频 95MHz 日照新闻广播频道能听到频率为 95MHz 的声音
（多选） 13 ．（5 分）某科技小组为快递公司设计的分拣计数装置简化电路如图所示。 R1 为定值电阻，R2 为光敏电阻。当有光照射时电阻变小，激光被遮挡一次，计数器会自动 计数一次（计数器可视为电压表），激光被遮挡瞬激光发射器间，下列说法正确的是
( )
A ．电阻 R2 的阻值变小
B ．通过 R2 的电流变小
C ．R2 两端的电压变大
D ．R1 两端的电压与通过 R1 的电流之比不变
（多选）14 ．（5 分） 如图甲所示， R1 为定值电阻，滑动变阻器 R2 的滑片从 b 端滑到 a 端 的过程中， R2 消耗的电功率 P 与通过的电流 I 的关系如图乙所示，下列说法正确的是
( )
A ．电源电压为 6V
B ．R1 的阻值为 20“
C ．R2 的最大阻值为 40“
D ．该电路消耗的最大电功率为 3.6W
三、填空题（本大题包括 3 小题，每空 1 分，共 6 分）
15 ．（2 分）花园里百花争艳，人在远处就能闻到花香，这是 现象；荷叶上相距
很近的两滴水珠，会自动汇合成一滴较大的水珠 。
16 ．（2 分）2023 年 4 月 12 日 21 时，中国“人造太阳”——大型核实验装置“东方超环”
（EAST）取得重大突破，创造了托卡马克装置高约束模式运行新的世器纪录。如图所 示，“东方超环”的反应原理与太阳类似 （选填“核裂变”或“核聚变”）
释放巨大的核能，原子核能又转化为 ，从而获得上亿度的高温。
17 ．（2 分）如图所示，是一款磁吸式数据线，线体可以和不同型号的磁性充电头吸附对 接，线体和磁性充电头吸附的原理是 ；地球周围也有磁场，地磁南极
大致在地理的 极方向。
四、作图题（本大题包括 2 小题，共 6 分）
18 ．（3 分）在如图所示的电路中， 有几根导线尚未连接，请用笔画线代替导线补上
①闭合开关 S 后， 小灯泡 L 才能发光；
②向右移动滑动变阻器的滑片 P，小灯泡 L 亮度不变，电流表的示数变大。
19 ．（3 分）将如图所示的电磁铁连入你设计的电路中（在虚线框内完成， 器材自选） 。
要求：
（1）电磁铁磁性有无可以控制；
（2）能改变电磁铁磁性的强弱；
（3）电路接通后使小磁针静止时在如图所示的位置。
五、实验题（本大题包括 2 小题，共 14 分）
20 ．（6 分） 小华同学在探究“不同燃料燃烧的放热能力”和“不同物质的吸热能力”， 她
设计了两组实验装置如图所示：
（1）探究“不同燃料燃烧的放热能力”时应选用 （选填“甲”或“乙”） 组器
材；
（2）秒表是用在 （选填“甲”或“乙”）组实验中； 甲、乙两个实验中除了图
中相同的器材， 还要用到的相同器材是 。
（3）甲组实验是通过 来反映物质吸收热量的多少；乙组实验是通过
来反映燃料燃烧放出热量的多少。
（4）根据甲实验数据绘制了沙子和水的温度与加热时间的关系图像如图丙所示，分析图
像可知：沙子与水的比热容之比为 。
21 ．（8 分）小李利用以下器材探究“电流与电阻的关系”：学生电源（调至 4V 进行实验）， 电流表（0～0.6A）、电压表（0～3V）（5“ 、10“ 、20“ 各一个）、开关、滑动变阻器和
导线若干。
（1）请根据图甲所示的电路图， 用笔画线代替导线将图乙所示的实物连接成完整电路。 （2）连接电路时，开关必须 ，且应将滑动变阻器的滑片移到最 端。
（3）开关闭合后， 发现电压表无示数，电流表有示数 。
（4）实验中将三个定值电阻分别接入电路中， 调节滑动变阻器的滑片， 记下电流表的示 数 ，为完成整个实验， 应该选取哪种规格的滑动变阻
器 。
A.10“ 0.6A
B.30“ 0.5A
C.60“ 0.3A
（5）由图丙还可知，当定值电阻的阻值为 5“ 时， 滑动变阻器的电功率为 P1；当定值电
阻的阻值为 10“ 时，滑动变阻器的电功率为 P2，则 P1：P2 ＝ 。
（6）结合（4）中所选滑动变阻器和图丙中所控制的电压，在保证电路安全的情况下，
电源电压可调节的最大值是 。
六、计算题（本大题包括 2 小题，共 24 分。解答时应写出必要的文字说明、主要公式和重
要的演算步骤，只写出最后答案的不得分）
22 ．（12 分） 小娟准备测量家中燃气灶正常工作时的效率， 于是关闭了其他燃气设备，在 标准大气压下，初温是 25℃的水加热到沸腾，她观察到燃气表的示数 3 ，使用后是 210.77m3。水的比热容 c 水 ＝4.2×103J/（kg ℃), 天然气的热值为 4.0×107J/m3。求：
（1）水吸收的热量。
（2）燃气完全燃烧放出的热量。
（3）燃气灶正常工作的效率。
23 ．（12 分） 小宇家购置一款用来煎烤食物的双面电饼铛， 上下盘既可以同时加热， 也可 以把上盘掀开，闭合开关 S1，温控开关 S2 接接线柱“2”时，下盘加热。再闭合开关
S3，上盘也开始加热。当温度超过设定温度时，温控开关 S2 自动转接接线柱“1”， 电
饼铛进入保温状态。电饼
铛部分参数如图乙。（忽略温度对电阻阻值的影响：L1 、L2 、L3 为指示灯， 不计指示灯
消耗的电能）求：
（1）下盘加热电阻 R1 的阻值和保温时电路中的额定电流；
（2）某次电饼铛在额定电压下煎烤食物时，指示灯 L1 、L2 发光时间分别为 10min、
5min，电饼铛消耗的电能是多少？
（3）用电高峰时， 小宇关闭家中其他用电器， 用电饼铛下盘煎烤食物 10min（如图丙）
的转盘转过 500 转， 则电饼铛的实际电压是多大？
2023-2024 学年山东省日照市东港区新营中学九年级（下）开
学物理试卷
参考答案与试题解析
一、单项选择题（本大题共 10 小题，每小题 3 分，共 30 分）
1 ．（3 分）下列与生活有关的各个数据， 与实际情况不符合的是( )
A ．教室内较舒适的温度约为 24℃
B ．教室内日光灯的工作电流约为 0.2A
C ．对人体的安全电压不高于 36V
D ．教室里空调的功率约为 200W
【答案】D
【解答】解：A ．教室内较舒适的温度约为 24℃;
B ．教室内日光灯的工作电流约为 0.2A；
C ．对人体的安全电压不高于 36V；
D ．教室里空调的功率约为 2000W。
故选： D。
2 ．（3 分）关于温度、热量和内能， 下列说法中正确的是( )
A ．温度相同的物体， 内能一定相等
B ．物体吸收热量，温度可以不升高
C ．热量总是从内能大的物体向内能小的物体传递
D ．我们不敢大口喝热气腾腾的汤， 是因为热汤含有的热量多
【答案】B
【解答】解：A、内能大小不仅仅和温度有关，故 A 错误；
B、物体吸收热量时， 比如晶体熔化时；
C、热量总是从温度高的物体向温度低的物体传递， 故 C 错误；
D、热量是个过程量， 故 D 错误。
故选： B。
3 ．（3 分）如图所示，高铁车顶上的受电弓与高压线合称“弓网系统”，用来为高铁动力
提供电能。你认为受电弓与高压线接触面上的材料选用以下哪种材料较为合适( )
A ．橡胶 B ．石墨 C ．玻璃 D ．塑料
【答案】B
【解答】解：受电弓是电力牵引机车从接触网取得电能的电气设备，因此受电弓与高压 线接触面上的材料导电性能要好、玻璃和塑料是绝缘体，所以受电弓与高压线接触面上
的材料选用较为合适的是石墨。
故选： B。
4 ．（3 分）如图所示是某科技小组制作的实验装置。将试管中的水加热后， 水蒸气从橡皮 塞小孔冲出推动风车转动。水蒸气推动风车转动的过程中能量转化与汽油机能量转化相
同的冲程是( )
A .
B .
C .
D .
【答案】B
【解答】解：水沸腾后，水蒸气推动风车转动的过程中，与做功冲程中的能量转化相
同；
A、图中，活塞上行， 是排气冲程；
B、图中，活塞下行， 是做功冲程；
C、图中，活塞上行， 是压缩冲程；
D、图中，活塞下行， 是吸气冲程。
故 B 符合题意。
故选： B。
5 ．（3 分）如图所示的电路中， 电源两端的电压保持不变。闭合开关 S，将滑动变阻器的
滑片 P 向右移动( )
A ．灯泡 L 变亮，电压表 V1 的示数不变
B ．灯泡 L 变亮， 电压表 V2 的示数变小
C ．电流表 A 的示数变小，电压表 V2 的示数变大
D ．电流表 A 的示数变小，电压表 V1 的示数变大
【答案】C
【解答】解：由电路图可知，灯泡 L 与滑动变阻器 R 串联 1 测电源两端的电压，电压表
V2 测变阻器 R 两端的电压，电流表测电路中电流。
因电源两端的电压保持不变，
所以， 滑片移动时 5 的示数不变，故 D 错误；
将滑动变阻器的滑片 P 向右移动，变阻器接入电路中的电阻变大，
由 I ＝可知， 即电流表 A 的示数变小，
由 U ＝IR 可知， 灯泡 L 两端的电压变小，
因灯泡的亮暗取决于实际功率的大小，
所以， 由 P ＝UI 可知， 灯泡变暗；
因串联电路中总电压等于各分电压之和，
所以， 变阻器 R 两端的电压变大 2 的示数变大，故 C 正确。
故选： C。
6 ．（3 分）如图为公交车自动爆玻器， 危急时刻， 司机只需按下开关， 它是利用电磁线圈
在通电的时候产生一个冲击力， 带动一个钨钢头击打车窗玻璃边角部位( )
A .
B .
C .
D .
【答案】C
【解答】解：司机按下开关，自动爆玻器的通电线圈在磁场中受到力的作用而运动，
A ．闭合电路中的一部分导体做切割磁感线运动时，是机械能转化为电能；
B ．说明磁极间的相互作用，异名磁极相互吸引；
C ．当导体中通过电流时， 是电能转化为机械能，故 C 符合题意；
D ．说明通电导体周围存在磁场，故 D 不符合题意。
故选： C。
7 ．（3 分）如图是探究电流通过导体时产生热量的多少（电热） 与什么因素有关的实验装
置。两个相同烧瓶中盛着质量和温度都相同的煤油，煤油中都浸泡着一段金属丝，乙烧
瓶中金属丝电阻较小。下列不正确的是( )
A ．通过观察煤油升高的温度高低可判断电热的多少
B ．实验时选用煤油而不是用水， 是因为煤油的密度小
C ．将甲、乙两金属丝串联，是为了控制电流和通电时间相同， 研究电阻对电热的影响
D ．实验时甲瓶中煤油温度升高的多，说明在其它条件相同时，电阻越大， 电热越多
【答案】B
【解答】解：
A、当电阻丝通电后， 从而使温度计示数上升；故 A 正确；
B、煤油比水的比热小，煤油的温度变化比水的温度变化大，故 B 错误；
C、将甲，则通过的电流是相同的，故 C 正确；
D、实验时甲瓶中煤油温度升高的多， 由于通电时间和电流都是相同的，产生的热量
多，电阻越大， 故 D 正确。
故选： B。
（多选）8 ．（3 分）在生活和工作中， 应注意安全用电和科学防雷，下列做法符合要求的
是( )
A ．电动机外壳接地
B ．开关接在火线和灯泡间
C ．不靠近高压线掉落区
D ．雷雨时树下避雨
【答案】ABC
【解答】解：A、带有金属外壳的用电器，故 A 正确；
B、家庭电路中开关接在火线与灯泡间；
C、如果高压线掉落在地上，两脚之间存在相当高的电压。这时电流从一条腿流入，会
发生触电事故；
D、雷雨天里，电流会沿大树传到大地， 故 D 错误。
故选： ABC。
9 ．（3 分）将标有“6V 3W”和“6V 2W ”的甲、乙两只小灯泡串联起来， 接在电压
为 6V 的电源两端，接通电路后( )
A ．乙灯比甲灯亮
B ．两只小灯泡都能正常发光
C ．通过乙灯的电流较大， 所以乙灯较亮
D ．两只小灯泡的总功率等于 5W
【答案】A
【解答】解：ABC、由 P ＝，甲灯的电阻 R1＝ ＝ ＝12“2 = =
= 18“，
串联电路中各处的电流都相等， 所以两灯串联时通过的电流相同，
甲灯的实际功率 P 甲 ＝I2R3，乙灯的实际功率 P 乙 ＝I2R2，
因为 R4＜R2，所以 P 甲＜P 乙 ，灯泡的亮度取决于灯泡工作时的实际功率， 因此乙灯比甲
灯亮；
已知两灯的额定电压均为 6V，串联后接在电压为 2V 的电源两端，
由串联分压的特点可知， 每盏灯两端的电压都小于额定电压， 故 A 正确；
D、两灯消耗的总功率 P 总 ＝ ＝ ＝8.2W＜5W。
故选： A。
10 ．（3 分）如图所示， 闭合开关 S 后， 发现电灯 L 不亮， 发现这两处都能使测电笔的氖管
发光， 再用测电笔测试 A 和 B 时， 在测 B 时不发光。那么可以判定故障是( )
A ．进户的零线开路 B ．电灯 L 短路
C ．电线 AC 段某处开路 D ．电线 BD 段某处开路
【答案】D
【解答】解：如果电路发生短路， 则电路中电流过大会把保险丝烧断，所以没有出现短
路问题；
如果 A 、C 处有断路；
由以上分析可知，A 至 D 处都没有问题， 说明零线是正常的；
那么只有 BD 段某处断路，会造成题干的现象。
故答案为： D。
二、多项选择题（本大题共 4 小题，每小题 5 分， 共 20 分。漏选的得 3 分，选错或不选的
得 0 分）
（多选）11 ．（5 分） 关于如图四幅图， 说法正确的是( )
A ．图甲：与头发摩擦过的梳子能吸引碎纸屑，说明摩擦后梳子带了电
B ．图乙：只对调磁体 N 、S 极， 闭合开关后， 导体的运动方向改变
C ．图丙：通电螺线管周围铁屑如图， 说明磁场只存在于这个玻璃板面上
D ．图丁：闭合开关， 通电螺线管外部的磁感线方向由 B 指向 A
【答案】ABD
【解答】解：A ．带电体能够吸引轻小物体， 说明它带了电；
B ．闭合开关，对调磁体的 N，磁场方向改变， 则它的运动方向改变；
C ．通电螺线管周围铁屑分布如图，故 C 错误；
D ．由图可知，左侧流出，通电螺线管的 B 端为 N 极，磁体外部的磁感线是从 N 极出
来，所以闭合开关， 故 D 正确。
故选： ABD。
（多选）12 ．（5 分）下列说法正确的是( )
A ．通过手语向听力障碍者传递信息，这是数字通信
B ．我国具有完全自主知识产权的核电技术电站“华龙一号”利用的是可控核裂变
C ．光信号在光导纤维中的传播速度是 340m/s
D ．通过调频 95MHz 日照新闻广播频道能听到频率为 95MHz 的声音
【答案】AB
【解答】解： A、用点“ ，一定的数字组合代表一个汉字， 一系列点和画组成的信号就可
以代表一个完整的句子， 使用数字信号的通信方式叫做数字通信， 这是数字通信；
B、我国具有完全自主知识产权的核电技术电站“华龙一号”利用的是可控核裂变；
C、光在真空中的传播速度约为 3×108m/s，光信号在光导纤维中的传播速度是 7×
108m/s，故 C 错误；
D ．用调频 95MHz 日照新闻广播频道广播时， 不是听到频率为 95MHz 的声音。
故选： AB。
（多选） 13 ．（5 分）某科技小组为快递公司设计的分拣计数装置简化电路如图所示。 R1 为定值电阻，R2 为光敏电阻。当有光照射时电阻变小，激光被遮挡一次，计数器会自动 计数一次（计数器可视为电压表），激光被遮挡瞬激光发射器间，下列说法正确的是
( )
A ．电阻 R2 的阻值变小
B ．通过 R2 的电流变小
C ．R2 两端的电压变大
D ．R1 两端的电压与通过 R1 的电流之比不变
【答案】BCD
【解答】解：
A、根据电路图可知， 计数器（电压表） 测 R2 的电压，已知当有光照射时电阻变小 2 变
大， 故 A 错误；
B、电阻R7变大，由串联电阻的规律可知，由欧姆定律可知， 通过R2的电流变小， 故B
正确；
C、根据U ＝IR 可知， R1两端的电压变小，由于电源电压不变，则 R3两端的电压变大，
故 C 正确；
D、根据 R ＝ ，R1 两端的电压与通过 R1 的电流之比为 R3 的阻值， 保持不变。
故选： BCD。
（多选）14 ．（5 分） 如图甲所示， R1 为定值电阻，滑动变阻器 R2 的滑片从 b 端滑到 a 端 的过程中， R2 消耗的电功率 P 与通过的电流 I 的关系如图乙所示，下列说法正确的是
( )
A ．电源电压为 6V
B ．R1 的阻值为 20“
C ．R2 的最大阻值为 40“
D ．该电路消耗的最大电功率为 3.6W
【答案】AD
【解答】解：由图甲可知，两电阻串联， 电流表测电路中的电流。
当滑动变阻器消耗的功率为 0.8W 时，电路中的电流 I5 ＝0.2A；
由 P ＝UI 可得，此时 R6 的电压； U2＝＝ ＝4V，
由 I ＝及串联电路的电压规律可得：电源电压： U ＝I7R1+U2 ＝3.2A×R1+6V ﹣﹣﹣﹣
﹣﹣﹣﹣①;
当滑动变阻器消耗的功率为 0W 时， 即变阻器连入电路的电阻为零 1，
由图象可知此时电流 I3 ＝0.6A；
由 I ＝可得 2R1 ＝0.2A×R1 ﹣﹣﹣﹣﹣﹣﹣﹣﹣②,
解①②得： R1 ＝10“；U ＝3V ，B 错误；
由图象可知，滑动变阻器全部接入电路中，此时电流最小为 I1 ＝0.7A，
则滑动变阻器的最大阻值为： R2＝ ＝ ＝20“；
当滑动变阻器接入电路的电阻为 0 时（电路为 R1 的简单电路） ，电路中的电阻最小，
则该电路消耗的最大电功率： P 大 ＝UI 大 ＝3V×0.6A ＝5.6W，故 D 正确。
故选： AD。
三、填空题（本大题包括 3 小题，每空 1 分，共 6 分）
15 ．（2 分） 花园里百花争艳， 人在远处就能闻到花香， 这是 扩散 现象；荷叶上相距
很近的两滴水珠，会自动汇合成一滴较大的水珠 引力 。
【答案】见试题解答内容
【解答】解：花园里百花争艳，人在远处就能闻到花香；荷叶上相距很近的两滴水珠，
这说明分子之间存在相互作用的引力。
故答案为： 扩散；引力。
16 ．（2 分）2023 年 4 月 12 日 21 时，中国“人造太阳”——大型核实验装置“东方超环”
（EAST）取得重大突破，创造了托卡马克装置高约束模式运行新的世器纪录。如图所 示，“东方超环”的反应原理与太阳类似 核聚变 （选填“核裂变”或“核聚变”）
释放巨大的核能，原子核能又转化为 内能 ，从而获得上亿度的高温。
【答案】核聚变；内能。
【解答】解：太阳能是来自太阳内部氢核的聚变释放出的能量，释放的核能又转化为内
能。“东方超环”与太阳类似， 再转化为内能从而获得高温。
故答案为： 核聚变； 内能。
17 ．（2 分）如图所示，是一款磁吸式数据线，线体可以和不同型号的磁性充电头吸附对 接，线体和磁性充电头吸附的原理是 异名磁极相互吸引 ；地球周围也有磁场，地
磁南极大致在地理的 北 极方向。
【答案】异名磁极相互吸引；北。
【解答】解：磁吸式数据线，线体和磁性充电头吸附的原理是异名磁极相互吸引，地磁
南极大致在地理的北极方向。
故答案为： 异名磁极相互吸引； 北。
四、作图题（本大题包括 2 小题，共 6 分）
18 ．（3 分）在如图所示的电路中， 有几根导线尚未连接，请用笔画线代替导线补上
①闭合开关 S 后， 小灯泡 L 才能发光；
②向右移动滑动变阻器的滑片 P，小灯泡 L 亮度不变，电流表的示数变大。
【答案】
【解答】解：向右移动滑片，小灯泡亮度不变，即两者并联；
开关闭合后，小灯泡才能发光， 从已连接实物图可知；
向右移动滑动变阻器的滑片，电流表示数变大，所以滑动变阻器应将右下接线柱接入电
路中
19 ．（3 分）将如图所示的电磁铁连入你设计的电路中（在虚线框内完成， 器材自选） 。
要求：
（1）电磁铁磁性有无可以控制；
（2）能改变电磁铁磁性的强弱；
（3）电路接通后使小磁针静止时在如图所示的位置。
【答案】见试题解答内容
【解答】解：电磁铁磁性有无可以控制可以通过电流的有无来控制，故在电路中需要串 联一个开关、匝数多少。图中匝数多少，所以只能改变电流的大小，滑动变阻器与电源
串联。
另外， 我们还要画出电源，为该点磁场的方向，磁感线从N 极指向 S 极， 左端为N 极，
电流应该从电磁铁的右端流入， 所以通电螺线管右端的导线连接电源的正极。
五、实验题（本大题包括 2 小题，共 14 分）
20 ．（6 分） 小华同学在探究“不同燃料燃烧的放热能力”和“不同物质的吸热能力”， 她
设计了两组实验装置如图所示：
（1）探究“不同燃料燃烧的放热能力”时应选用 乙 （选填“甲”或“乙”）组器
材；
（2）秒表是用在 甲 （选填“甲”或“乙” ）组实验中； 甲、乙两个实验中除了图
中相同的器材， 还要用到的相同器材是 天平 。
（3）甲组实验是通过 加热时间的长短 来反映物质吸收热量的多少；乙组实验是通
过 水升高的温度 来反映燃料燃烧放出热量的多少。
（4）根据甲实验数据绘制了沙子和水的温度与加热时间的关系图像如图丙所示，分析图
像可知：沙子与水的比热容之比为 1：5 。
【答案】（1）乙；（2）甲；天平；（3）加热时间的长短； 水升高的温度；（4）1：5
【解答】解：（1）研究不同燃料燃烧放热能力应用不同的燃料，因此选乙组器材。
（2）观察甲、乙两图， 乙中两杯水的质量必须相等，因此还要用天平称量质量；
（3）根据转换法可知，甲组实验是通过加热时间的长短来反映物质吸收热量的多少；乙
组是通过水升高的温度反映燃料放出热量的多少；
（4）根据图丙可知，加热 8min，沙子升高的温度为 80℃﹣30℃=50℃;
水和沙子的质量相同，吸收的热量相同， 根据 c＝，水的比热容是沙子比热容的 5
倍。
故答案为： （1）乙；（2）甲； （3）加热时间的长短；（4）8：5。
21 ．（8 分）小李利用以下器材探究“电流与电阻的关系”：学生电源（调至 4V 进行实验）， 电流表（0～0.6A）、电压表（0～3V）（5“ 、10“ 、20“ 各一个）、开关、滑动变阻器和
导线若干。
（1）请根据图甲所示的电路图， 用笔画线代替导线将图乙所示的实物连接成完整电路。 （2）连接电路时， 开关必须 断开 ，且应将滑动变阻器的滑片移到最 左 端。
（3）开关闭合后， 发现电压表无示数，电流表有示数 短路 。
（4）实验中将三个定值电阻分别接入电路中， 调节滑动变阻器的滑片， 记下电流表的示 数 电压一定时，通过导体的电流与导体的电阻成反比 ，为完成整个实验，应该选取
哪种规格的滑动变阻器 B 。
A.10“ 0.6A
B.30“ 0.5A
C.60“ 0.3A
（5）由图丙还可知，当定值电阻的阻值为 5“ 时， 滑动变阻器的电功率为 P1；当定值电
阻的阻值为 10“ 时，滑动变阻器的电功率为 P2，则 P1：P2 ＝ 2：1 。
（6）结合（4）中所选滑动变阻器和图丙中所控制的电压，在保证电路安全的情况下，
电源电压可调节的最大值是 5V 。
【答案】（1）见解答图；（2）断开； 左； （3）短路； （4）电压一定时，通过导体的电
流与导体的电阻成反比； B；（5）2：1；（6）5V。
【解答】解：（1）根据图甲所示的电路图可知，电路为串联电路， 测量其两端的电压
;
（2）连接电路时， 为保护电路， 且应将滑动变阻器的滑片移到阻值最大处。
（3）开关闭合后， 电流表有示数，发现电压表无示数，故障可能是定值电阻 R 短路；
（4）由如图丙所示的电流 I 随电阻 R 变化的图像可知通过电阻的电流与电阻之积为：
UV ＝I1R1 ＝3.4A×5“ ＝3V，即在电压一定时，通过电阻的电流越小，电流与电阻成反
比；
本实验中电阻两端控制的电压为 2V，当滑动变阻器的滑片不动时， 阻值较大的电阻分
得的电压会变大，应减小较大阻值两端的电压，应增大滑动变阻器两端的电压，且接入
的定值电阻越大，当电路中接入 20“ 的定值电阻时，滑动变阻器两端的电压为： U 滑 ＝U
﹣UV ＝4V﹣2V ＝2V，因为串联电路中的电流处处相等，即： 品滑
=20“，由图丙可知，大于 0.3A ，2.5A”的滑动变阻器；
（5）由图丙可知， 当定值电阻的阻值为 5“ 时，因为串联电路中电流处处相等，因为控 制的定值电阻两端的电压为 4V 滑 ＝U﹣UV ＝4V﹣2V ＝4V，则滑动变阻器的电功率为：
P1 ＝U 滑 I1 ＝4V×0.4A ＝7.8W，由图丙可知， 通过 10“ 的电阻的电流为 0.8A，则滑动变
阻器的电功率为：P2 ＝U 滑 I2 ＝6V×0.2A ＝7.4W，所以；
（6）当选规格为“30“ ，0.5A”的滑动变阻器时， 在保证电路安全的情况下，设电源电
压的最大值为 U'，即：。
故答案为： （1）如上图所示；（2）断开；左；（4）电压一定时； B；（5）2：4。
六、计算题（本大题包括 2 小题，共 24 分。解答时应写出必要的文字说明、主要公式和重
要的演算步骤，只写出最后答案的不得分）
22 ．（12 分） 小娟准备测量家中燃气灶正常工作时的效率， 于是关闭了其他燃气设备，在
标准大气压下，初温是 25℃的水加热到沸腾，她观察到燃气表的示数 3 ，使用后是 210.77m3。水的比热容 c 水 ＝4.2×103J/（kg ℃), 天然气的热值为 4.0×107J/m3。求：
（1）水吸收的热量。
（2）燃气完全燃烧放出的热量。
（3）燃气灶正常工作的效率。
【答案】（1）水吸收的热量为 1.26×106J；
（2）加热水使用的天然气完全燃烧放出的热量为 4.8×106J；
（3）燃气灶正常工作时的效率为 26.25%。
【解答】解：（1）一标准大气压下水的沸点为 100℃,
水吸收的热量： Q 吸 ＝cm（t﹣t0 ）＝4.2×103J/（kg ℃) ×4kg×（100℃﹣25℃)=3.26
×106J；
（2）由题意可知， 消耗的天然气的体积： V ＝210.77m3﹣210.65m6 ＝0.12m3，
天然气完全燃烧放出的热量： Q 放 ＝Vq ＝5.12m3 ×4.8×107J/m3 ＝2.8×106J；
（3）燃气灶正常工作时的效率： η = ×100% ＝。
答：（1）水吸收的热量为 7.26×106J；
（2）加热水使用的天然气完全燃烧放出的热量为 4.2×106J；
（3）燃气灶正常工作时的效率为 26.25%。
23 ．（12 分） 小宇家购置一款用来煎烤食物的双面电饼铛， 上下盘既可以同时加热， 也可 以把上盘掀开，闭合开关 S1，温控开关 S2 接接线柱“2”时，下盘加热。再闭合开关 S3，上盘也开始加热。当温度超过设定温度时，温控开关 S2 自动转接接线柱“1”， 电
饼铛进入保温状态。电饼
铛部分参数如图乙。（忽略温度对电阻阻值的影响：L1 、L2 、L3 为指示灯， 不计指示灯
消耗的电能）求：
（1）下盘加热电阻 R1 的阻值和保温时电路中的额定电流；
（2）某次电饼铛在额定电压下煎烤食物时，指示灯 L1 、L2 发光时间分别为 10min、
5min，电饼铛消耗的电能是多少？
（3）用电高峰时， 小宇关闭家中其他用电器， 用电饼铛下盘煎烤食物 10min（如图丙）
的转盘转过 500 转， 则电饼铛的实际电压是多大？
【答案】见试题解答内容
【解答】解：
忽略温度对电阻阻值的影响， L1 、L2 、L2 为指示灯，不计指示灯消耗的电能。
（1）闭合开关 S1，温控开关 S2接接线柱“8”时， 下盘加热 1 消耗电能，P 下 ＝1210W，
由 P ＝可得下盘加热电阻 R2 的阻值：
R1 ＝ ＝ ＝40“；
温控开关 S2 自动转接接线柱“1”，电饼铛进入保温状态 7 消耗电能，此时电路中电
流：
I 保温 ＝ ＝ ＝1.5A；
（2）指示灯 L5 、L2 发光时间分别为 10min、5min4 单独工作 5min ，R1 、R3 共同工作
5min，
这样 R1工作 10min ，P 下 ＝1210W ，t4 ＝10min ＝600s，电饼铛消耗的电能：
W1 ＝P 下 t1 ＝1210W×600s ＝3.26×105J，
R2 工作， 上盘加热 2min ，P 上 ＝800W ，t2 ＝5min ＝300s，电饼铛消耗的电能：
W5 ＝P 上 t2 ＝800W×300s ＝2.3×105J，
电饼铛消耗的电能：
W 总 ＝W1+W7 ＝7.26×105J+8.4×105J ＝2.66×105J；
（3）3000r/kW h 表示每消耗 1kW h 的电能，电能表的转盘转 3000 转，
电能表的转盘转过 500 转，电饼铛消耗的电能：
W ＝kW h = ,
其实际功率：
P ＝ ＝ ＝1kW ＝1000W，
由 P ＝可得实际电压：
U 实际 ＝ ＝ ＝200V。
答：（1）下盘加热电阻 R1 的阻值为 40“、保温时电路中的额定电流为 1.3A；
（2）指示灯 L1 、L2 发光时间分别为 10min 、2min5J；
（3）电饼铛的实际电压是 200V。
同课章节目录
