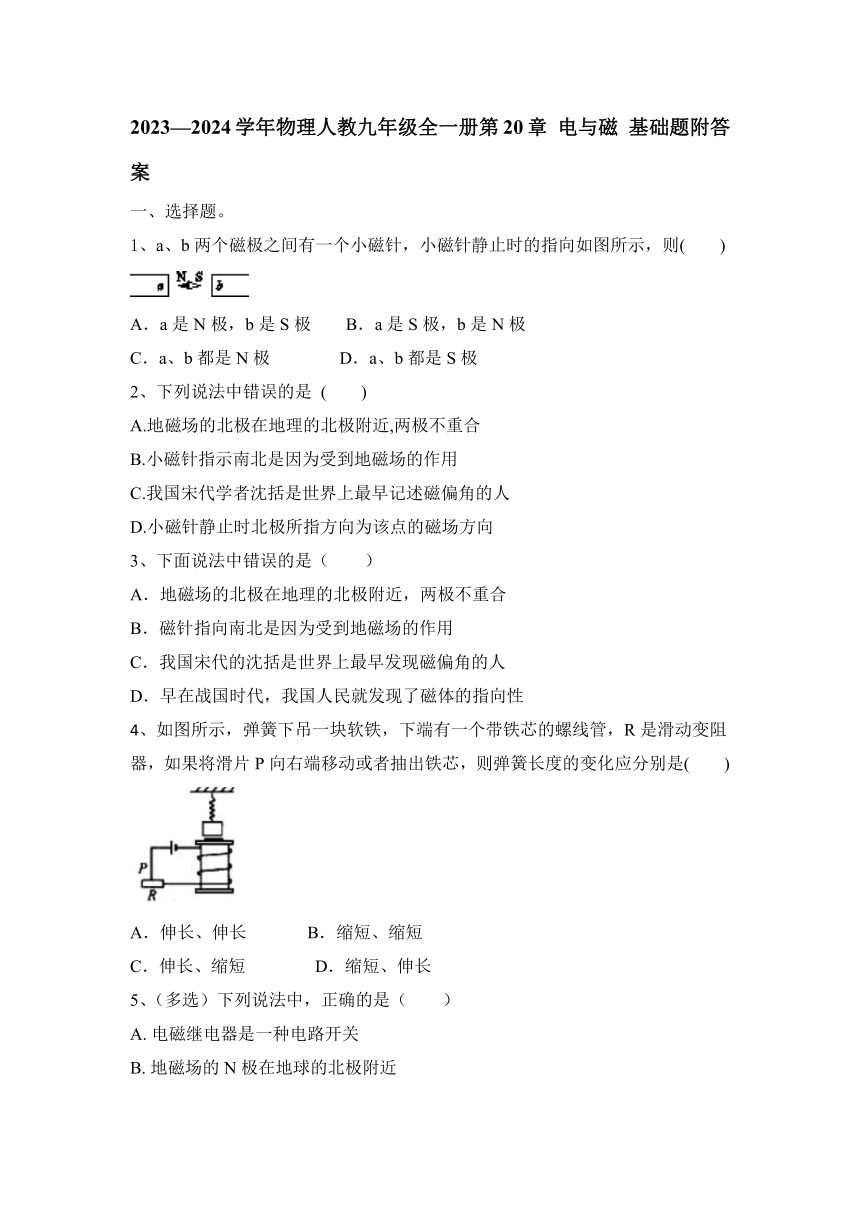

2023—2024学年物理人教九年级全一册第20章 电与磁 基础题（附答案）

2023—2024学年物理人教九年级全一册第20章 电与磁 基础题附答案
一、选择题。
1、a、b两个磁极之间有一个小磁针，小磁针静止时的指向如图所示，则(　　)
A．a是N极，b是S极 B．a是S极，b是N极
C．a、b都是N极 D．a、b都是S极
2、下列说法中错误的是 (　　)
A.地磁场的北极在地理的北极附近,两极不重合
B.小磁针指示南北是因为受到地磁场的作用
C.我国宋代学者沈括是世界上最早记述磁偏角的人
D.小磁针静止时北极所指方向为该点的磁场方向
3、下面说法中错误的是（　　）
A．地磁场的北极在地理的北极附近，两极不重合
B．磁针指向南北是因为受到地磁场的作用
C．我国宋代的沈括是世界上最早发现磁偏角的人
D．早在战国时代，我国人民就发现了磁体的指向性
4、如图所示，弹簧下吊一块软铁，下端有一个带铁芯的螺线管，R是滑动变阻器，如果将滑片P向右端移动或者抽出铁芯，则弹簧长度的变化应分别是( )
A．伸长、伸长 B．缩短、缩短
C．伸长、缩短 D．缩短、伸长
5、（多选）下列说法中，正确的是（　　）
A. 电磁继电器是一种电路开关
B. 地磁场的N极在地球的北极附近
C. 奥斯特实验说明通电导体周围存在着磁场
D. 将能自由转动的小磁针放在磁场中的P点，小磁针静止时N极所指的方向就是P点磁场的方向

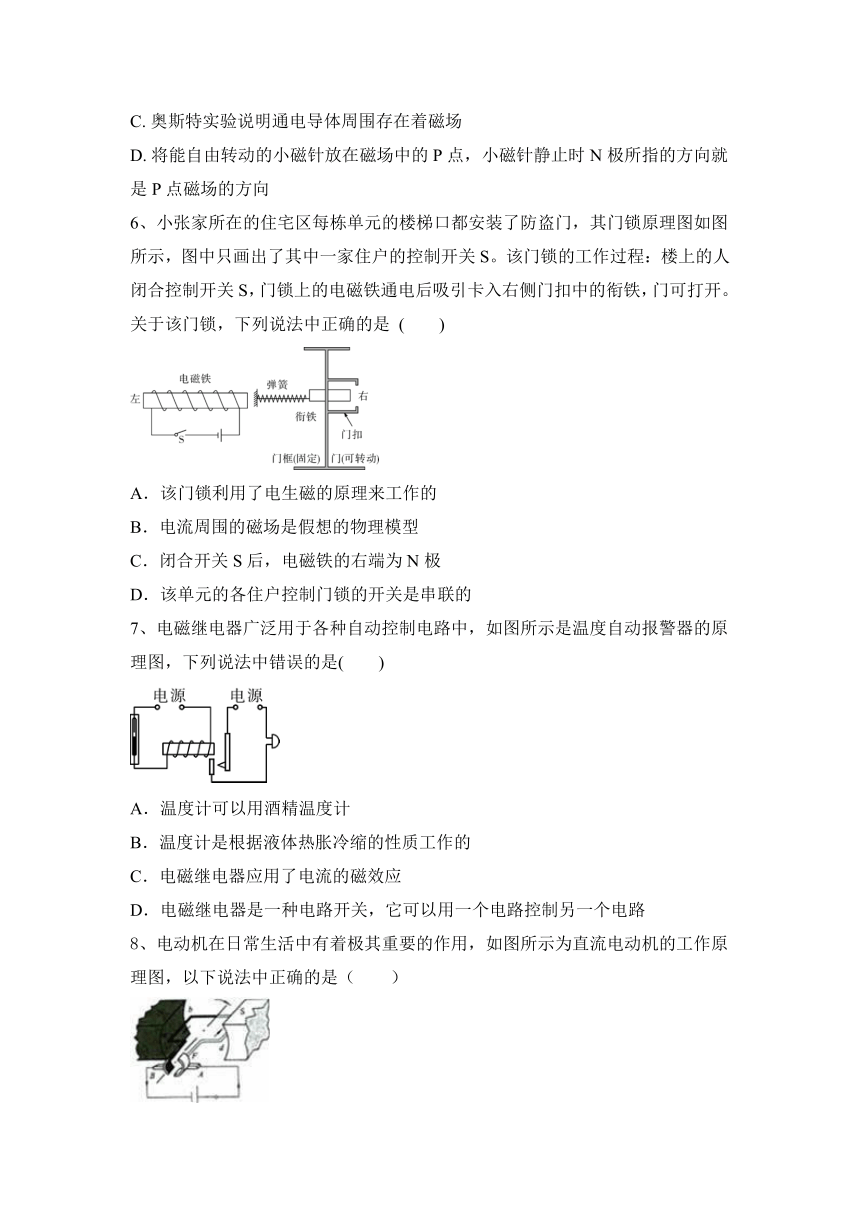

6、小张家所在的住宅区每栋单元的楼梯口都安装了防盗门，其门锁原理图如图所示，图中只画出了其中一家住户的控制开关S。该门锁的工作过程：楼上的人闭合控制开关S，门锁上的电磁铁通电后吸引卡入右侧门扣中的衔铁，门可打开。关于该门锁，下列说法中正确的是 (　　)
A．该门锁利用了电生磁的原理来工作的
B．电流周围的磁场是假想的物理模型
C．闭合开关S后，电磁铁的右端为N极
D．该单元的各住户控制门锁的开关是串联的
7、电磁继电器广泛用于各种自动控制电路中，如图所示是温度自动报警器的原理图，下列说法中错误的是(　　)
A．温度计可以用酒精温度计
B．温度计是根据液体热胀冷缩的性质工作的
C．电磁继电器应用了电流的磁效应
D．电磁继电器是一种电路开关，它可以用一个电路控制另一个电路
8、电动机在日常生活中有着极其重要的作用，如图所示为直流电动机的工作原理图，以下说法中正确的是（　　）
A．电动机工作过程中将机械能转化为电能
B．电动机工作工程中效率可以达到100%
C．电动机工作过程中，线圈中也产生感应电流
D．电动机工作过程中，线圈中的电流方向保持不变

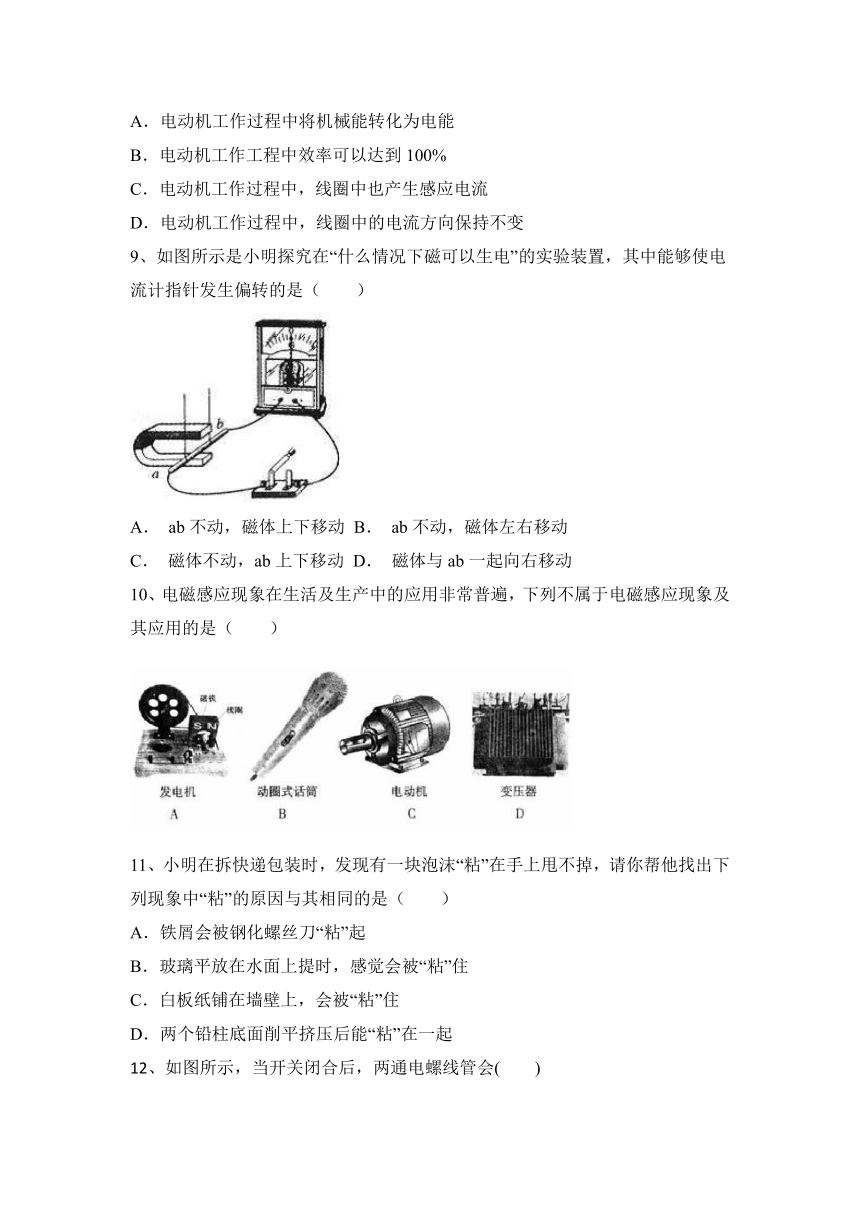

9、如图所示是小明探究在“什么情况下磁可以生电”的实验装置，其中能够使电流计指针发生偏转的是（　　）
A． ab不动，磁体上下移动 B． ab不动，磁体左右移动
C． 磁体不动，ab上下移动 D． 磁体与ab一起向右移动
10、电磁感应现象在生活及生产中的应用非常普遍，下列不属于电磁感应现象及其应用的是（ ）
11、小明在拆快递包装时，发现有一块泡沫“粘”在手上甩不掉，请你帮他找出下列现象中“粘”的原因与其相同的是（　　）
A．铁屑会被钢化螺丝刀“粘”起
B．玻璃平放在水面上提时，感觉会被“粘”住
C．白板纸铺在墙壁上，会被“粘”住
D．两个铅柱底面削平挤压后能“粘”在一起

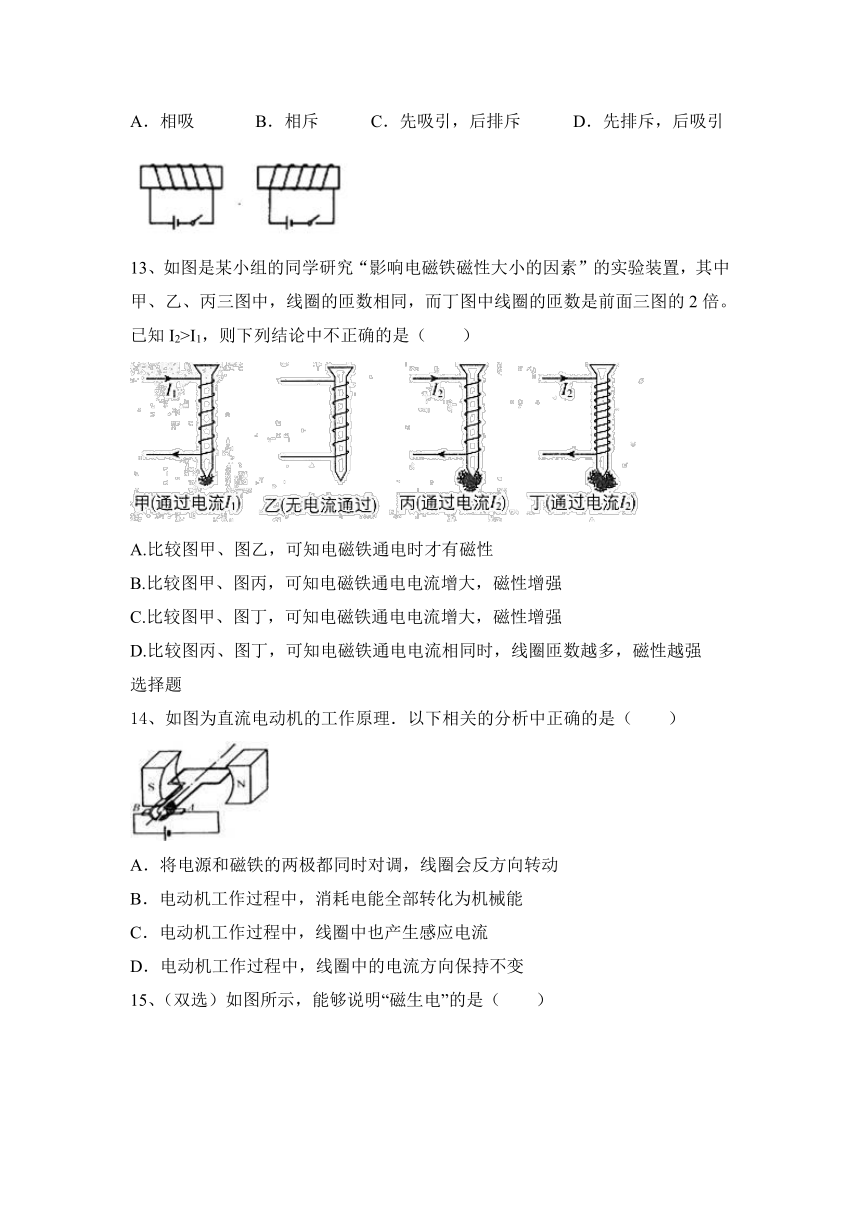

12、如图所示，当开关闭合后，两通电螺线管会( )
A．相吸 B．相斥 C．先吸引，后排斥 D．先排斥，后吸引
13、如图是某小组的同学研究“影响电磁铁磁性大小的因素”的实验装置，其中甲、乙、丙三图中，线圈的匝数相同，而丁图中线圈的匝数是前面三图的2倍。已知I2>I1，则下列结论中不正确的是（ ）
A.比较图甲、图乙，可知电磁铁通电时才有磁性
B.比较图甲、图丙，可知电磁铁通电电流增大，磁性增强
C.比较图甲、图丁，可知电磁铁通电电流增大，磁性增强
D.比较图丙、图丁，可知电磁铁通电电流相同时，线圈匝数越多，磁性越强
选择题
14、如图为直流电动机的工作原理．以下相关的分析中正确的是（　　）
A．将电源和磁铁的两极都同时对调，线圈会反方向转动
B．电动机工作过程中，消耗电能全部转化为机械能
C．电动机工作过程中，线圈中也产生感应电流
D．电动机工作过程中，线圈中的电流方向保持不变
15、（双选）如图所示，能够说明“磁生电”的是（　　）
A． 奥斯特实验 B． 电磁铁实验
C． 摇绳发电 D． 手摇发电
16、如图所示是温度自动报警器的原理图，它运用了许多物理知识。以下说法中不正确的是（ ）
A．温度计中的水银是导体
B．温度计是根据液体热胀冷缩的性质工作的
C．报警器中的电磁铁运用了电流的热效应
D．电磁继电器是一种电路开关
二、填空题。
17、如图所示，地球是一个巨大的 ，地磁的北极在地理的 附近，地磁的南极在地理的 附近.条形磁铁静止时小磁针北极的方向与地磁场的磁场 .
18、如图所示，小磁针在纸面上能自由转动．闭合开关后，通电螺线管的上端的小磁针将沿________ 方向转动（“顺时针”或“逆时针”）．当滑动变阻器的滑片向a端移动时，通电螺线管的磁场将________ 。
19、小陈同学用电池做电源，把漆包铜线缠绕在铁棒上制成电磁钉耙，通电后铁棒和铜线组成_______，可把地上的铁钉吸上来，断电时钉耙的 _____ 消失，所吸附铁钉脱落。
20、动圈式扬声器，俗称喇叭，它主要由固定的永久磁体、线圈和锥形纸盆等构成，如图所示。当线圈中通有大小和方向反复变化的电流时，线圈会发生振动，线圈的振动会带动纸盆振动，于是扬声器就发出声音。动圈式扬声器工作时将________能转化为________能，它与电动机的工作原理________(选填“相同”或“不相同”)；如果线圈中通入大小和方向都不变的电流，动圈式扬声器________(选填“能”或“不能”)正常工作。
21、如图所示的是一种环保型手电筒，这种手电筒不用化学电池作为电源，使用时只要将它来回摇晃，就能发光，并且来回摇晃得越快，手电筒发光越强，这种手电筒所产生的电能是根据__________现象获得的，其能量转化是_______能转化成为电能。
22、“指南针”是我国四大发明之一，这一伟大发明在航海、探险、军事方面都有重要的实用价值。指南针能指方向，是因为指南针受到了 磁场的作用。指南针静止时北极所指的方向是在地理的 极附近。
三、作图题。
23、如图所示，闭合开关，条形磁体静止，滑动变阻器滑片P从左往右滑动的过程中，弹簧将伸长，请在图中画出电磁铁的线圈。
四、阅读题。
24、阅读短文，回答问题。
磁 悬 浮 列 车
磁悬浮列车是由无接触的电磁悬浮、导向和驱动系统组成的新型交通工具，是高新技术的产物。上海磁悬浮列车示范运营线项目于2006年4月26日正式通过国家竣工验收。正线全长约30km，设计最高运行时速430km／h，单向运行时间7min20s。
(1)上海磁悬浮列车的结构如图甲所示。要使列车悬浮起来，车身线圈的上端是________极。若列车总质量是20t，磁悬浮列车行驶时，强大的磁力使列车上升10mm，那么上升过程中磁力对列车做功_________J。(g取10N／kg)
(2)如果列车在单向运行过程中，只停靠一站，那么，停靠时间约为_________s(设磁悬浮列车全程均以360km／h的速度行驶)。
(3)图乙是另一种磁悬浮列车的设计原理图，A是磁性稳定的电磁铁，安装在铁轨上，B是安装在车身上(紧靠铁轨上方)的电阻非常小的螺线管。B中电流方向如图乙所示，请在图中标出通电螺线管的N极，螺线管B与电磁铁A之间相互_________ (选填“排斥”或“吸引”)，从而使列车悬浮在铁轨上方。
（4）下列关于磁悬浮列车的说法，正确的是（　　）
Ａ.让列车悬浮是为了大大减小列车与轨道之间的摩擦
Ｂ.让列车悬浮是为了减小列车的重力
Ｃ.让列车悬浮是电磁感应现象的利用
Ｄ.让列车悬浮可以有效利用空气的浮力进行工作
五、计算类综合题。
25、小明同学设计了如图甲所示的汽车转向指示灯电路模型，接通相应指示灯后，指示灯会亮、暗(微弱发光)交替闪烁发光，电路中电源电压恒为6V，R0为定值电阻，指示灯规格均为“6V　3W”，电磁铁线圈和衔铁的电阻忽略不计，指示灯的电压与电流的变化规律如表所示：
电压/V … 0.5 1.2 2.0 3.0 4.0 5.0 5.5 …
电流/A … 0.08 0.12 0.18 0.26 0.34 0.42 0.46 …
(1)若让左转、右转指示灯同时工作，转向开关应与触点 ________ (选填“1和2”“2和3”“3和4”或“4和5”) 接通。
(2)当转向开关与触点“2和3”接通时，右转指示灯两端实际电压U灯随时间t变化规律如图乙所示，已知当右转指示灯微弱发光时，右转指示灯的功率与定值电阻R0的功率之比是1∶4，求定值电阻R0的阻值。
(3)右转指示灯交替闪烁工作15 s时，求指示灯和R0消耗的电能分别是多少？
2023—2024学年物理人教九年级全一册第20章 电与磁 基础题附答案
一、选择题。
1、a、b两个磁极之间有一个小磁针，小磁针静止时的指向如图所示，则(　　)
A．a是N极，b是S极 B．a是S极，b是N极
C．a、b都是N极 D．a、b都是S极
【答案】B　
2、下列说法中错误的是 (　　)
A.地磁场的北极在地理的北极附近,两极不重合
B.小磁针指示南北是因为受到地磁场的作用
C.我国宋代学者沈括是世界上最早记述磁偏角的人
D.小磁针静止时北极所指方向为该点的磁场方向
【答案】A
3、下面说法中错误的是（　　）
A．地磁场的北极在地理的北极附近，两极不重合
B．磁针指向南北是因为受到地磁场的作用
C．我国宋代的沈括是世界上最早发现磁偏角的人
D．早在战国时代，我国人民就发现了磁体的指向性
【答案】A
4、如图所示，弹簧下吊一块软铁，下端有一个带铁芯的螺线管，R是滑动变阻器，如果将滑片P向右端移动或者抽出铁芯，则弹簧长度的变化应分别是( )
A．伸长、伸长 B．缩短、缩短
C．伸长、缩短 D．缩短、伸长
【答案】C
5、（多选）下列说法中，正确的是（　　）
A. 电磁继电器是一种电路开关
B. 地磁场的N极在地球的北极附近
C. 奥斯特实验说明通电导体周围存在着磁场
D. 将能自由转动的小磁针放在磁场中的P点，小磁针静止时N极所指的方向就是P点磁场的方向
【答案】A,C,D
6、小张家所在的住宅区每栋单元的楼梯口都安装了防盗门，其门锁原理图如图所示，图中只画出了其中一家住户的控制开关S。该门锁的工作过程：楼上的人闭合控制开关S，门锁上的电磁铁通电后吸引卡入右侧门扣中的衔铁，门可打开。关于该门锁，下列说法中正确的是 (　　)
A．该门锁利用了电生磁的原理来工作的
B．电流周围的磁场是假想的物理模型
C．闭合开关S后，电磁铁的右端为N极
D．该单元的各住户控制门锁的开关是串联的
【答案】A
7、电磁继电器广泛用于各种自动控制电路中，如图所示是温度自动报警器的原理图，下列说法中错误的是(　　)
A．温度计可以用酒精温度计
B．温度计是根据液体热胀冷缩的性质工作的
C．电磁继电器应用了电流的磁效应
D．电磁继电器是一种电路开关，它可以用一个电路控制另一个电路
【答案】A
8、电动机在日常生活中有着极其重要的作用，如图所示为直流电动机的工作原理图，以下说法中正确的是（　　）
A．电动机工作过程中将机械能转化为电能
B．电动机工作工程中效率可以达到100%
C．电动机工作过程中，线圈中也产生感应电流
D．电动机工作过程中，线圈中的电流方向保持不变
【答案】C
9、如图所示是小明探究在“什么情况下磁可以生电”的实验装置，其中能够使电流计指针发生偏转的是（　　）
A． ab不动，磁体上下移动 B． ab不动，磁体左右移动
C． 磁体不动，ab上下移动 D． 磁体与ab一起向右移动
【答案】B
10、电磁感应现象在生活及生产中的应用非常普遍，下列不属于电磁感应现象及其应用的是（ ）
【答案】C
11、小明在拆快递包装时，发现有一块泡沫“粘”在手上甩不掉，请你帮他找出下列现象中“粘”的原因与其相同的是（　　）
A．铁屑会被钢化螺丝刀“粘”起
B．玻璃平放在水面上提时，感觉会被“粘”住
C．白板纸铺在墙壁上，会被“粘”住
D．两个铅柱底面削平挤压后能“粘”在一起
【答案】C
12、如图所示，当开关闭合后，两通电螺线管会( )
A．相吸 B．相斥 C．先吸引，后排斥 D．先排斥，后吸引
【答案】B
13、如图是某小组的同学研究“影响电磁铁磁性大小的因素”的实验装置，其中甲、乙、丙三图中，线圈的匝数相同，而丁图中线圈的匝数是前面三图的2倍。已知I2>I1，则下列结论中不正确的是（ ）
A.比较图甲、图乙，可知电磁铁通电时才有磁性
B.比较图甲、图丙，可知电磁铁通电电流增大，磁性增强
C.比较图甲、图丁，可知电磁铁通电电流增大，磁性增强
D.比较图丙、图丁，可知电磁铁通电电流相同时，线圈匝数越多，磁性越强
选择题
【答案】C
14、如图为直流电动机的工作原理．以下相关的分析中正确的是（　　）
A．将电源和磁铁的两极都同时对调，线圈会反方向转动
B．电动机工作过程中，消耗电能全部转化为机械能
C．电动机工作过程中，线圈中也产生感应电流
D．电动机工作过程中，线圈中的电流方向保持不变
【答案】C
15、（双选）如图所示，能够说明“磁生电”的是（　　）
A． 奥斯特实验 B． 电磁铁实验
C． 摇绳发电 D． 手摇发电
【答案】CD
16、如图所示是温度自动报警器的原理图，它运用了许多物理知识。以下说法中不正确的是（ ）
A．温度计中的水银是导体
B．温度计是根据液体热胀冷缩的性质工作的
C．报警器中的电磁铁运用了电流的热效应
D．电磁继电器是一种电路开关
【答案】C
二、填空题。
17、如图所示，地球是一个巨大的 ，地磁的北极在地理的 附近，地磁的南极在地理的 附近.条形磁铁静止时小磁针北极的方向与地磁场的磁场 .
【答案】磁体 南极 北极 方向相反
18、如图所示，小磁针在纸面上能自由转动．闭合开关后，通电螺线管的上端的小磁针将沿________ 方向转动（“顺时针”或“逆时针”）．当滑动变阻器的滑片向a端移动时，通电螺线管的磁场将________ 。
【答案】顺时针；减弱
19、小陈同学用电池做电源，把漆包铜线缠绕在铁棒上制成电磁钉耙，通电后铁棒和铜线组成_______，可把地上的铁钉吸上来，断电时钉耙的 _____ 消失，所吸附铁钉脱落。
【答案】电磁铁 磁性
20、动圈式扬声器，俗称喇叭，它主要由固定的永久磁体、线圈和锥形纸盆等构成，如图所示。当线圈中通有大小和方向反复变化的电流时，线圈会发生振动，线圈的振动会带动纸盆振动，于是扬声器就发出声音。动圈式扬声器工作时将________能转化为________能，它与电动机的工作原理________(选填“相同”或“不相同”)；如果线圈中通入大小和方向都不变的电流，动圈式扬声器________(选填“能”或“不能”)正常工作。
【答案】电　机械　相同　不能　
21、如图所示的是一种环保型手电筒，这种手电筒不用化学电池作为电源，使用时只要将它来回摇晃，就能发光，并且来回摇晃得越快，手电筒发光越强，这种手电筒所产生的电能是根据__________现象获得的，其能量转化是_______能转化成为电能。
【答案】电磁感应 机械
22、“指南针”是我国四大发明之一，这一伟大发明在航海、探险、军事方面都有重要的实用价值。指南针能指方向，是因为指南针受到了 磁场的作用。指南针静止时北极所指的方向是在地理的 极附近。
【答案】地 北
三、作图题。
23、如图所示，闭合开关，条形磁体静止，滑动变阻器滑片P从左往右滑动的过程中，弹簧将伸长，请在图中画出电磁铁的线圈。
【答案】如图所示
四、阅读题。
24、阅读短文，回答问题。
磁 悬 浮 列 车
磁悬浮列车是由无接触的电磁悬浮、导向和驱动系统组成的新型交通工具，是高新技术的产物。上海磁悬浮列车示范运营线项目于2006年4月26日正式通过国家竣工验收。正线全长约30km，设计最高运行时速430km／h，单向运行时间7min20s。
(1)上海磁悬浮列车的结构如图甲所示。要使列车悬浮起来，车身线圈的上端是________极。若列车总质量是20t，磁悬浮列车行驶时，强大的磁力使列车上升10mm，那么上升过程中磁力对列车做功_________J。(g取10N／kg)
(2)如果列车在单向运行过程中，只停靠一站，那么，停靠时间约为_________s(设磁悬浮列车全程均以360km／h的速度行驶)。
(3)图乙是另一种磁悬浮列车的设计原理图，A是磁性稳定的电磁铁，安装在铁轨上，B是安装在车身上(紧靠铁轨上方)的电阻非常小的螺线管。B中电流方向如图乙所示，请在图中标出通电螺线管的N极，螺线管B与电磁铁A之间相互_________ (选填“排斥”或“吸引”)，从而使列车悬浮在铁轨上方。
（4）下列关于磁悬浮列车的说法，正确的是（　　）
Ａ.让列车悬浮是为了大大减小列车与轨道之间的摩擦
Ｂ.让列车悬浮是为了减小列车的重力
Ｃ.让列车悬浮是电磁感应现象的利用
Ｄ.让列车悬浮可以有效利用空气的浮力进行工作
【答案】（１）Ｓ　　２０００　　（２）１４０　　
（３）排斥　螺线管上端为Ｎ极　　（４）Ａ　
五、计算类综合题。
25、小明同学设计了如图甲所示的汽车转向指示灯电路模型，接通相应指示灯后，指示灯会亮、暗(微弱发光)交替闪烁发光，电路中电源电压恒为6V，R0为定值电阻，指示灯规格均为“6V　3W”，电磁铁线圈和衔铁的电阻忽略不计，指示灯的电压与电流的变化规律如表所示：
电压/V … 0.5 1.2 2.0 3.0 4.0 5.0 5.5 …
电流/A … 0.08 0.12 0.18 0.26 0.34 0.42 0.46 …
(1)若让左转、右转指示灯同时工作，转向开关应与触点 ________ (选填“1和2”“2和3”“3和4”或“4和5”) 接通。
(2)当转向开关与触点“2和3”接通时，右转指示灯两端实际电压U灯随时间t变化规律如图乙所示，已知当右转指示灯微弱发光时，右转指示灯的功率与定值电阻R0的功率之比是1∶4，求定值电阻R0的阻值。
(3)右转指示灯交替闪烁工作15 s时，求指示灯和R0消耗的电能分别是多少？
【答案】(1) 3 和 4 （2）40Ω （3）5.76J
