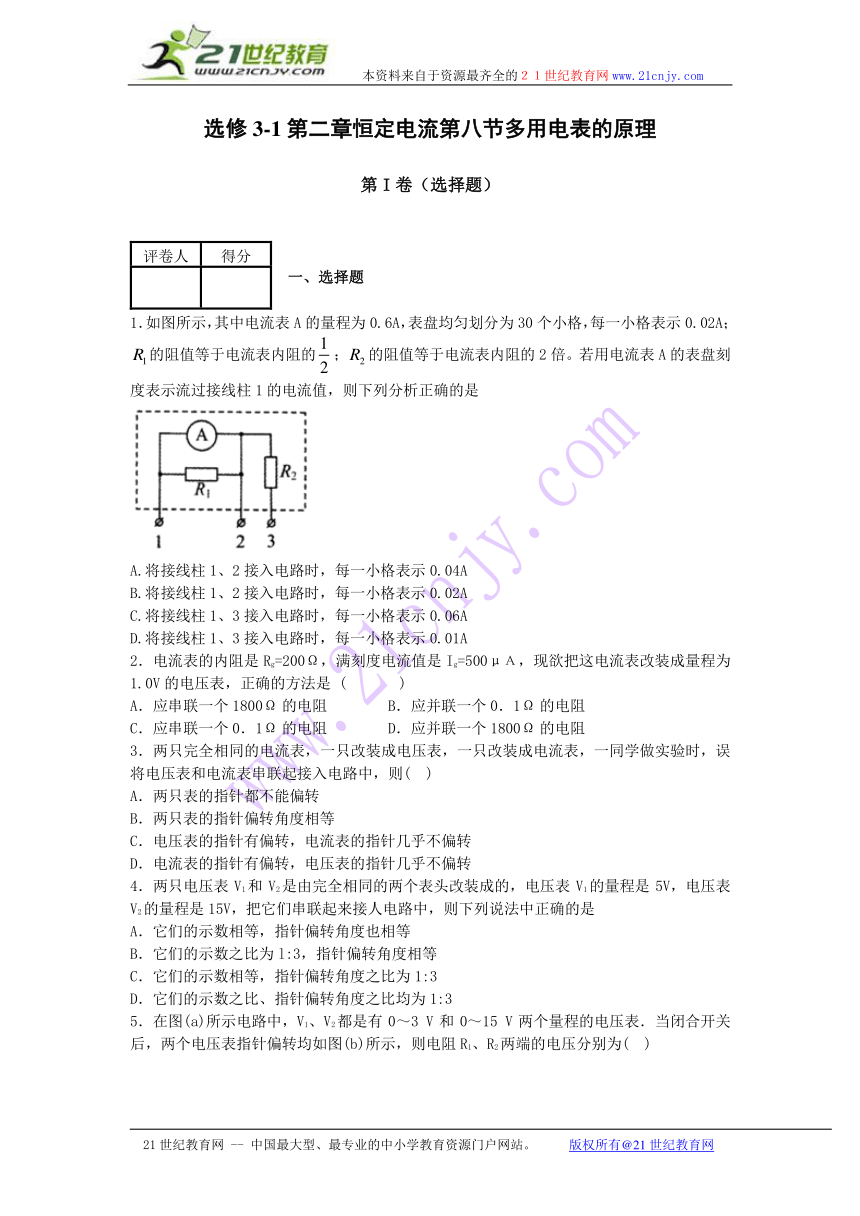

选修3-1第二章恒定电流第八节多用电表的原理
第I卷（选择题）
评卷人 得分
一、选择题
1．如图所示，其中电流表A的量程为0.6A，表盘均匀划分为30个小格，每一小格表示0.02A；的阻值等于电流表内阻的；的阻值等于电流表内阻的2倍。若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是
( http: / / www.21cnjy.com )
A.将接线柱1、2接入电路时，每一小格表示0.04A
B.将接线柱1、2接入电路时，每一小格表示0.02A
C.将接线柱1、3接入电路时，每一小格表示0.06A
D.将接线柱1、3接入电路时，每一小格表示0.01A
2．电流表的内阻是Rg=200Ω，满刻度 ( http: / / www.21cnjy.com )电流值是Ig=500μΑ，现欲把这电流表改装成量程为1.0V的电压表，正确的方法是 ( )
A．应串联一个1800Ω的电阻 B．应并联一个0．1Ω的电阻
C．应串联一个0．1Ω的电阻 D．应并联一个1800Ω的电阻
3．两只完全相同的电流表，一只改装成电压表，一只改装成电流表，一同学做实验时，误将电压表和电流表串联起接入电路中，则( )
A．两只表的指针都不能偏转
B．两只表的指针偏转角度相等
C．电压表的指针有偏转，电流表的指针几乎不偏转
D．电流表的指针有偏转，电压表的指针几乎不偏转
4．两只电压表V1和V2是由完全相同的两个 ( http: / / www.21cnjy.com )表头改装成的，电压表V1的量程是5V，电压表V2的量程是15V，把它们串联起来接人电路中，则下列说法中正确的是
A．它们的示数相等，指针偏转角度也相等
B．它们的示数之比为l:3，指针偏转角度相等
C．它们的示数相等，指针偏转角度之比为1:3
D．它们的示数之比、指针偏转角度之比均为1:3
5．在图(a)所示电路中，V1、V2都是有 ( http: / / www.21cnjy.com )0～3 V和0～15 V两个量程的电压表．当闭合开关后，两个电压表指针偏转均如图(b)所示，则电阻R1、R2两端的电压分别为( )
( http: / / www.21cnjy.com )
A．9.6 V,2.4 V B．12 V,2.4 V
C．2.4 V,12 V D．2.4 V,9.6 V
6．下列说法正确的是（ ）
A、根据I=U/R可知，导体中的电流与导体两端的电压成正比，跟导体的电阻成反比
B、根据R=U/I可知，导体中的电阻与导体两端的电压成正比，跟导体的电流成反比
C、正电荷定向移动的方向是电流的方向，因电流有方向，所以电流是矢量
D、电流表和电压表都是有表头G改装而成，若改装成电压表需串上一大电阻，若改装成电流表需并上一小电阻
7．如图所示是一欧姆表(多 ( http: / / www.21cnjy.com )用电表欧姆挡)的结构示意图，虚线框内有欧姆表的内部电路，红、黑表笔分别插入正、负插孔，虚线框内的欧姆表的内部电路图正确的是( )
( http: / / www.21cnjy.com )
8．在下列所示的电路图中，能用电压表正确测出灯L1两端电压的是
( http: / / www.21cnjy.com )
第II卷（非选择题）
评卷人 得分
二、填空题
9．一灵敏电流计，允许通过的最大电流（满刻度电流）为Ig=50μA，表头电阻Rg=1kΩ，若改装成量程为Im=1mA的电流表， 应并联的电阻阻值为 Ω，若将改装后的电流表再改装成量程为Um=10V的电压表，应再串联一个阻值为 Ω的电阻。（结果保留四位有效数字）

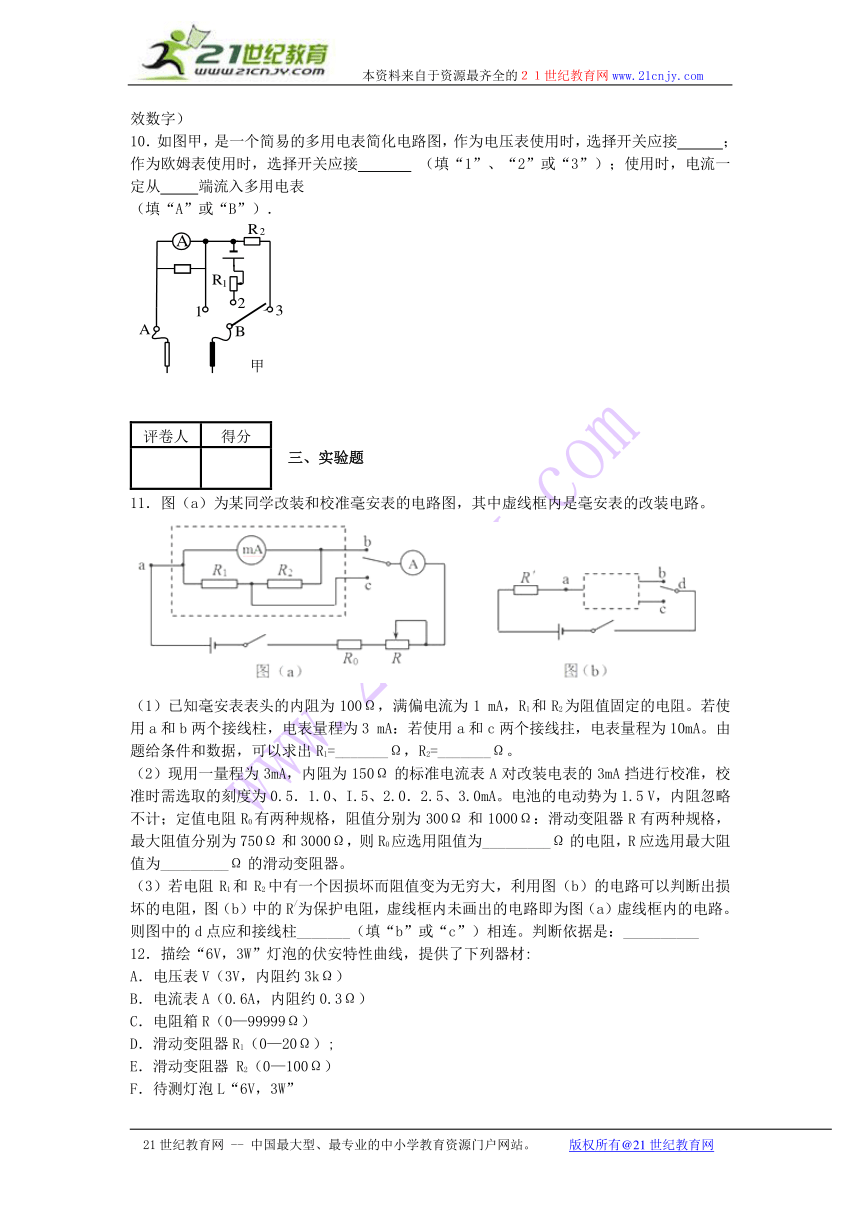

10．如图甲，是一个简易的多用电表简化 ( http: / / www.21cnjy.com )电路图，作为电压表使用时，选择开关应接 ；作为欧姆表使用时，选择开关应接 （填“1”、“2”或“3”）；使用时，电流一定从 端流入多用电表
（填“A”或“B”）．
评卷人 得分
三、实验题
11．图（a）为某同学改装和校准毫安表的电路图，其中虚线框内是毫安表的改装电路。
( http: / / www.21cnjy.com )
（1）已知毫安表表头的内阻为100 ( http: / / www.21cnjy.com )Ω，满偏电流为1 mA，R1和R2为阻值固定的电阻。若使用a和b两个接线柱，电表量程为3 mA：若使用a和c两个接线拄，电表量程为10mA。由题给条件和数据，可以求出R1=_______Ω，R2=_______Ω。
（2）现用一量程为3mA，内阻为1 ( http: / / www.21cnjy.com )50Ω的标准电流表A对改装电表的3mA挡进行校准，校准时需选取的刻度为0.5．1.0、I.5、2.0．2.5、3.0mA。电池的电动势为1.5 V，内阻忽略不计；定值电阻R0有两种规格，阻值分别为300Ω和1000Ω：滑动变阻器R有两种规格，最大阻值分别为750Ω和3000Ω，则R0应选用阻值为_________Ω的电阻，R应选用最大阻值为_________Ω的滑动变阻器。
（3）若电阻R1和R2中有一个因损坏而阻值变 ( http: / / www.21cnjy.com )为无穷大，利用图（b）的电路可以判断出损坏的电阻，图（b）中的R/为保护电阻，虚线框内未画出的电路即为图（a）虚线框内的电路。则图中的d点应和接线柱_______（填“b”或“c”）相连。判断依据是：__________

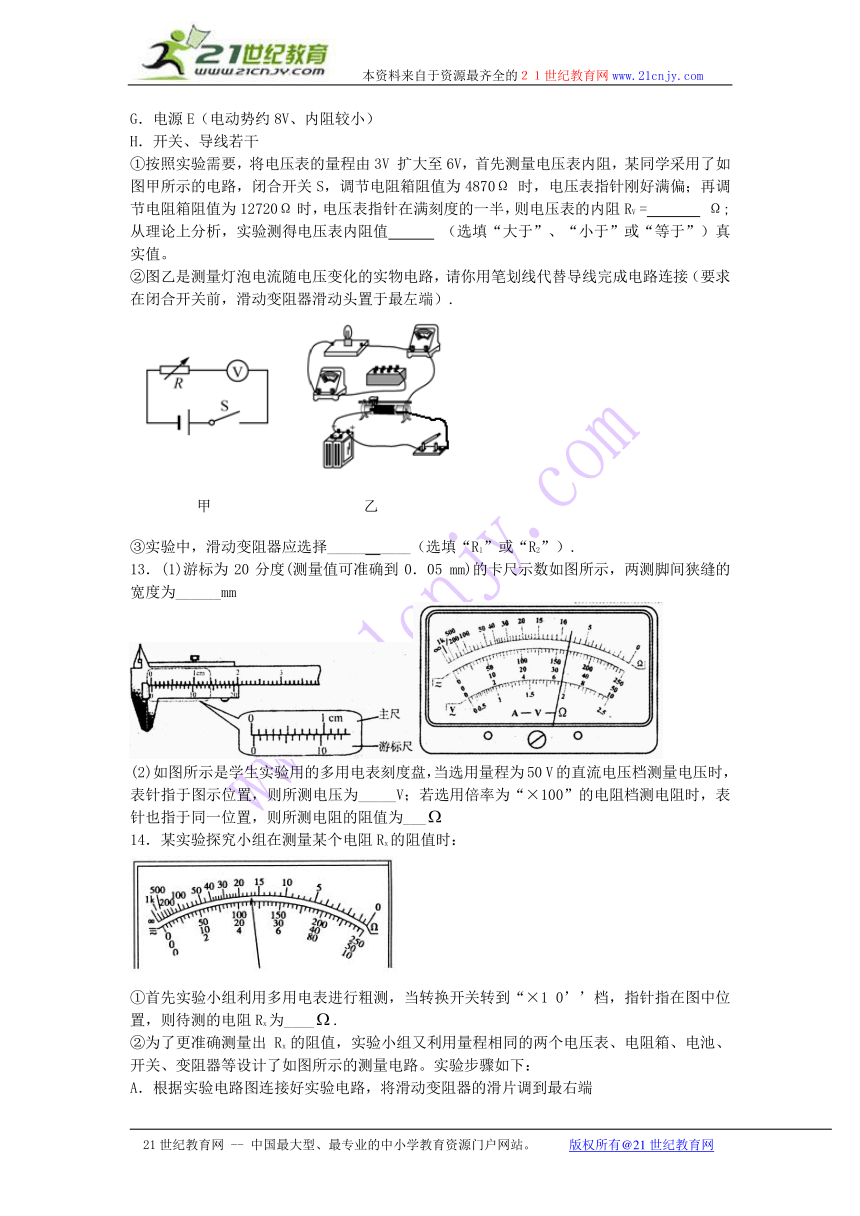

12．描绘“6V，3W”灯泡的伏安特性曲线，提供了下列器材:
A．电压表V（3V，内阻约3kΩ）
B．电流表A（0.6A，内阻约0.3Ω）
C．电阻箱R（0—99999Ω）
D．滑动变阻器R1（0—20Ω）;
E．滑动变阻器 R2（0—100Ω）
F．待测灯泡L“6V，3W”
G．电源E（电动势约8V、内阻较小）
H．开关、导线若干
①按照实验需要，将电压表的 ( http: / / www.21cnjy.com )量程由3V 扩大至6V，首先测量电压表内阻，某同学采用了如图甲所示的电路，闭合开关S，调节电阻箱阻值为4870Ω 时，电压表指针刚好满偏；再调节电阻箱阻值为12720Ω时，电压表指针在满刻度的一半，则电压表的内阻RV = Ω;从理论上分析，实验测得电压表内阻值 （选填“大于”、“小于”或“等于”）真实值。
②图乙是测量灯泡电流随电压变化的实物电路，请你用笔划线代替导线完成电路连接（要求在闭合开关前，滑动变阻器滑动头置于最左端）.
③实验中，滑动变阻器应选择___________（选填“R1”或“R2”）.
13．(1)游标为20分度(测量值可准确到0．05 mm)的卡尺示数如图所示，两测脚间狭缝的宽度为______mm
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
(2)如图所示是学生实验用的多用电表刻度盘，当选用量程为50 V的直流电压档测量电压时，表针指于图示位置，则所测电压为_____V；若选用倍率为“×100”的电阻档测电阻时，表针也指于同一位置，则所测电阻的阻值为___
14．某实验探究小组在测量某个电阻Rx的阻值时：
( http: / / www.21cnjy.com )
①首先实验小组利用多用电表进行粗测，当转换开关转到“×1 0’’档，指针指在图中位置，则待测的电阻Rx为____.
②为了更准确测量出Rx的阻值，实验小组又利用量程相同的两个电压表、电阻箱、电池、开关、变阻器等设计了如图所示的测量电路。实验步骤如下：
A．根据实验电路图连接好实验电路，将滑动变阻器的滑片调到最右端

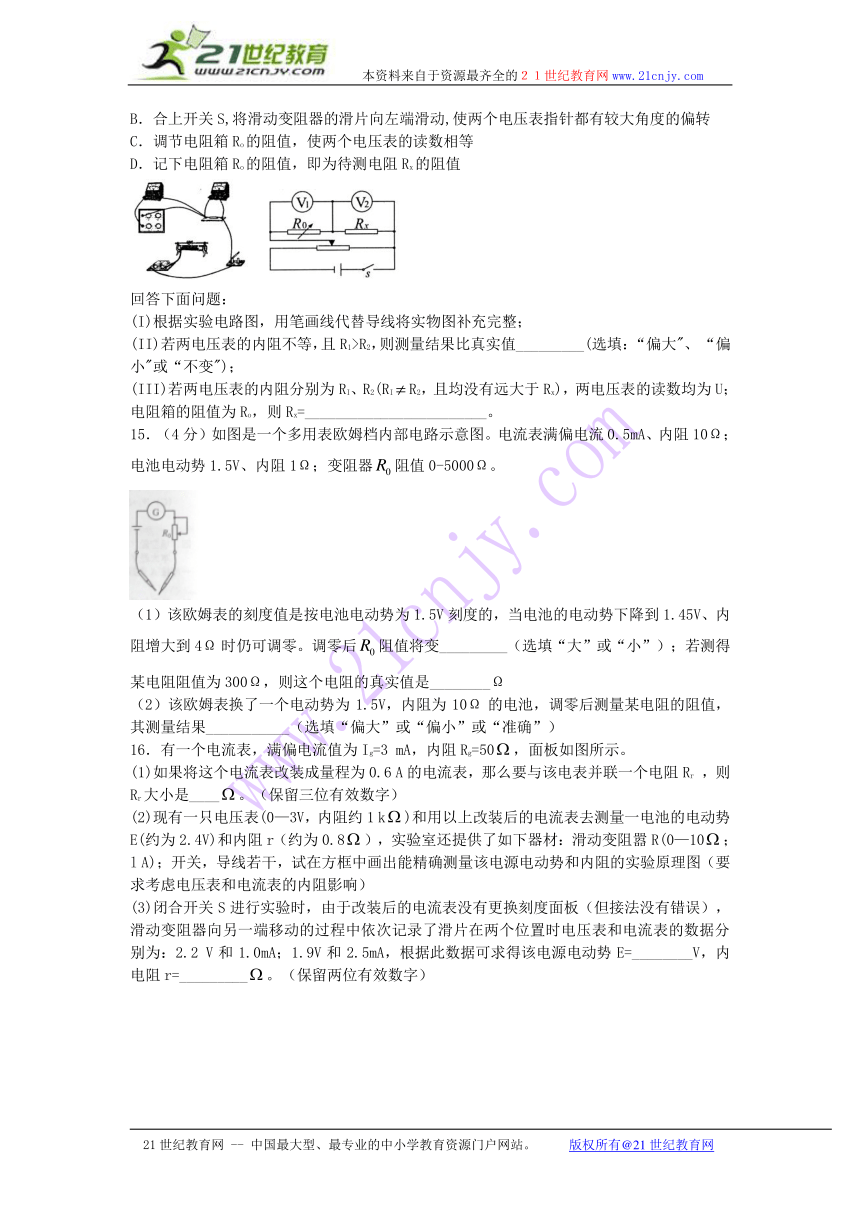

B．合上开关S,将滑动变阻器的滑片向左端滑动,使两个电压表指针都有较大角度的偏转
C．调节电阻箱Ro的阻值，使两个电压表的读数相等
D．记下电阻箱Ro的阻值，即为待测电阻Rx的阻值
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
回答下面问题：
(I)根据实验电路图，用笔画线代替导线将实物图补充完整；
(II)若两电压表的内阻不等，且R1>R2，则测量结果比真实值_________(选填：“偏大"、 “偏小"或“不变")；
(III)若两电压表的内阻分别为RI、R2(RIR2，且均没有远大于Rx)，两电压表的读数均为U； 电阻箱的阻值为Ro，则Rx=________________________。
15．（4分）如图是一个多用表欧姆档内部电路示意图。电流表满偏电流0.5mA、内阻10Ω；电池电动势1.5V、内阻1Ω；变阻器阻值0-5000Ω。
（1）该欧姆表的刻度值是按电池电动势为1.5V刻度的，当电池的电动势下降到1.45V、内阻增大到4Ω时仍可调零。调零后阻值将变_________（选填“大”或“小”）；若测得某电阻阻值为300Ω，则这个电阻的真实值是________Ω
（2）该欧姆表换了一个电 ( http: / / www.21cnjy.com )动势为1.5V，内阻为10Ω的电池，调零后测量某电阻的阻值，其测量结果___________（选填“偏大”或“偏小”或“准确”）
16．有一个电流表，满偏电流值为Ig=3 mA，内阻Rg=50，面板如图所示。
(1)如果将这个电流表改装成量程为0.6 A的电流表，那么要与该电表并联一个电阻Rr ，则Rr大小是____。（保留三位有效数字）
(2)现有一只电压表(0—3V，内阻约1 k)和用以上改装后的电流表去测量一电池的电动势E(约为2.4V)和内阻r（约为0.8），实验室还提供了如下器材：滑动变阻嚣R(0—10；l A)；开关，导线若干，试在方框中画出能精确测量该电源电动势和内阻的实验原理图（要求考虑电压表和电流表的内阻影响）
(3)闭合开关S进行实验时，由于改装后的电流表没有更换刻度面板（但接法没有错误），滑动变阻器向另一端移动的过程中依次记录了滑片在两个位置时电压表和电流表的数据分别为：2.2 V和1.0mA；1.9V和2.5mA，根据此数据可求得该电源电动势E=________V，内电阻r=_________。（保留两位有效数字）
( http: / / www.21cnjy.com )
17．某同学用量程为1mA.内阻为12 ( http: / / www.21cnjy.com )0Ω的表头按（图a）所示电路改装成量程分别为1V和1A的多用电表。图中R1和R2为定值电阻，S为开关。回答下列问题：
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
（1）根据（图a）所示的电路，在（图b）所示的实物图上连线。
（2）开关S闭合时，多用电表用于测量________（填“电流”、“电压，或“电阻”）；开关S断开时，多用电表用于测量________ （填“电流”、“电压”或“电阻”）。
（3）表笔A应为________色（填“红”或“黑”）。
（4）定值电阻的阻值R1＝________Ω，R2＝________Ω。（结果取3位有效数字）
18．如图A.所示是一个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图应是B.图中的（ ）
( http: / / www.21cnjy.com )
19．（1）如图所示为简单欧姆表原理示 ( http: / / www.21cnjy.com )意图，其中电流表的满偏电流Ig＝300μA，内阻Rg＝100Ω，可变电阻R的最大阻值为10 kΩ，电池的电动势E=1．5V，内阻r ＝0．5Ω，图中与接线柱A相连的表笔颜色应该是（ ）（填“红”或“黑”）色，按正确使用方法测量电阻Rx的阻值时，指针指在刻度盘的正中央，则Rx＝ kΩ。若该欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能调零，用正确使用方法再测上述Rx其测量结果与原结果相比较（ ）。（填“变大”、“变小”或“不变”）
( http: / / www.21cnjy.com )
20．某学习小组要探究导电溶液的电 ( http: / / www.21cnjy.com )阻在体积相同时，电阻值与长度的关系。选取一根乳胶管，里面灌满了稀盐水，两端用粗铜丝塞住管口，形成一段封闭的圆柱形盐水柱。进行了如下实验：
①用多用电表粗测盐水的电阻：该小组首先选 ( http: / / www.21cnjy.com )用“×100”欧姆挡，其阻值如图（甲）中指针a所示，为了减小多用电表的读数误差，多用电表的选择开关应换用_________（选填“×10”或“×1000”）欧姆挡；改换选择开关后，若测得阻值如图（甲）中指针b所示，则Rx的阻值大约是__________Ω；
②现采用伏安法测盐水柱Rx的电阻，有如下实验器材：
A．锂电池（电动势标E称值为3.7V）
B．电压表V（量程4V，RV约为4.0kΩ）
C．电流表A1（量程100mA，RA1约为5Ω）
D．电流表A2（量程2mA，RA2约为50Ω）
E．滑动变阻器R1（0～40Ω，额定电流为1A）
F．开关S一只，导线若干为了测定盐水柱Rx的阻值，该小组同学实验时电流表应该选择____（填A1或A2）。21·cn·jy·com
③为探究导电溶液的电阻在体积V相同时，电阻值R与长度L的关系。该小组同学通过握住乳胶管两端把它均匀拉长改变长度，多次实验测得稀盐水柱长度L和电阻R的数据。为了定量研究电阻R与长度L的关系，该小组用纵坐标表示电阻R，作出了如右图（乙）所示的图线，你认为横坐标表示的物理量是_______。（选填、、或）
21．某同学将量程为200A，内阻为500的表头改装成量程为1mA和10mA的双量程电流表，设计电路如图所示．定值电阻R1=500Ω，R2=250Ω，S为单刀双掷开关，A.B为接线柱．回答下列问题：
( http: / / www.21cnjy.com )
（1）将开关S置于“1”挡时，量程为______mA；
（2）定值电阻的阻值R3=______Ω．（结果取3位有效数字）
（5）利用改装的电流表进行某次测量时，S置于“2”挡，表头指示如图所示，则所测量电流的值为____mA．
( http: / / www.21cnjy.com )
22．图1为正在测量中的多用电表表盘，请完成下列问题：
( http: / / www.21cnjy.com )
（1）如果用直流“50V”挡测量电压，指针位置如图1所示，读数为＿＿V；
（2）用图1多用电表测量电阻时，多用电表内部的电路可以等效为一电池、一个可变电阻和一表头相串联，如图2所示，电源电动势E=1.5V，选择开关在“×1”挡，把它的两表笔短接，旋转可变电阻R1的旋钮，当指针指向“0”时，流过多用电表的电流为 mA；
（3）图2是测量Rx阻值时的电路，欧 ( http: / / www.21cnjy.com )姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能进行欧姆调零，按正确使用方法再测Rx的值，其测量结果与原结果相比将较 （填空“变大”、“变小”或“不变”）。
（4）图3是将表头G改装成两个倍率挡（ ( http: / / www.21cnjy.com )如“×1”、“ ×10”）的欧姆表电路原理图，则当开关S合向 端（选填“a”或“b”）时，欧姆表是较大倍率挡。
( http: / / www.21cnjy.com )
23．磁电式电流表（表头）最基 ( http: / / www.21cnjy.com )本的组成部分是磁铁和放在磁铁两极之间的线圈，由于线圈的导线很细，允许通过的电流很弱，所以在使用时还要扩大量程．已知某一表头G，内阻Rg=300Ω，满偏电流Ig=5mA，要将它改装为量程为0～3A的电流表，所做的操作是（ ）
A．串联一个200Ω的电阻
B．并联一个200Ω的电阻
C．串联一个约0.5Ω的电阻
D．并联一个约0.5Ω的电阻
24．（1）多用电表测未知电阻阻值的电 ( http: / / www.21cnjy.com )路如图（a）所示，电池的电动势为E、内阻为r， R0为调零电阻，Rg为表头内阻，电路中电流I与待测电阻的阻值Rx关系图像如图（b）所示，则该图像的函数关系式为_____________________；（调零电阻R0接入电路的部分阻值用R0表示）
（2）下列根据图（b）中I-Rx图线做出的解释或判断中正确的是________；（有两个选项正确）
A．用欧姆表测电阻时，指针指示读数越大，测量的误差越小
B．欧姆表调零的实质是通过调节R0，使Rx=0时电路中的电流I=Ig
C．Rx越小，相同的电阻变化量对应的电流变化量越大，所以欧姆表的示数左密右疏
D．测量中，当Rx的阻值为图（b）中的R2时，指针位于表盘中央位置的右侧
（3）某同学想通过一个多用电表中的欧姆挡， ( http: / / www.21cnjy.com )直接去测量某电压表（量程10 V）的内阻（大约为几十千欧），欧姆挡的选择开关拨至倍率×1K挡．先将红、黑表笔短接调零后，选用图（c）中________（填“A”或“B”）方式连接。在本实验中，如图（d）所示为欧姆表和电压表的读数，请你利用所学过的知识，求出欧姆表电池的电动势为________V。（计算结果保留三位有效数字）
25．请完成以下两小题：
（1）图a中螺旋测微器读数为____mm。图b中游标卡尺（游标尺上有50个等分刻度）读数为________cm。
( http: / / www.21cnjy.com )
（2）欧姆表“×1”档的中值 ( http: / / www.21cnjy.com )电阻为20Ω，已知其内装有一节干电池，干电池的电动势为1．5V。该欧姆表表头满偏电流为___________mA，要测2.5KΩ的电阻应选__________档．
26．(9分)某同学用以下器材接成图1 ( http: / / www.21cnjy.com )所示的电路，并将原微安表盘改画成如图2所示，成功地改装了一个简易的“R×1k”的欧姆表，使用中发现这个欧姆表用来测量阻值在10kΩ—20kΩ范围内的电阻时精确度令人满意，表盘上数字“15”为原微安表盘满偏电流一半处。所供器材如下：
( http: / / www.21cnjy.com )
A.Ig=100μA的微安表一个
B.电动势E=1.5V，电阻可忽略不计的电池
C.阻值调至14kΩ电阻箱R一个
D.红、黑测试表棒和导线若干
（1）原微安表的内阻Rg= Ω
（2）在图1电路的基础上，不换微安表和 ( http: / / www.21cnjy.com )电池，图2的刻度也不改变，仅增加1个电阻，就能改装成“R×1”的欧姆表。要增加的电阻应接在________之间 （填a、b、c），规格为 。（保留两位有效数字）
（3）画出改装成“R×1”的欧姆表后的电路图。
27．在“测定金属的电阻率”的实验中，某同学进行了如下操作：
(1)为了合理选择实验方案和器材，首先使 ( http: / / www.21cnjy.com )用欧姆表（ 1挡）粗测拟接入电路的金属丝的阻值R。欧姆调零后，将表笔分别与金属丝两端连接，某次测量结果如图所示，则这次测量的读数R=_____Ω。
( http: / / www.21cnjy.com )
(2)使用电流表和电压表准确测量金属丝的阻值 ( http: / / www.21cnjy.com )。为了安全、准确、方便地完成实验，除电源（电动势为4V，内阻很小）、待测电阻丝、导线、开关外，电压表应选用 ，电流表应选用 ，滑动变阻器应选用 （选填器材前的字母）。
(3)若采用上图所示的电路测量金属丝的电阻，电压表的左端应与电路中的_______点相连（选填“a”或“b”）。
( http: / / www.21cnjy.com )
28．如图所示是简化的多用电表的电路 ( http: / / www.21cnjy.com )图．转换开关S与不同接点连接，就组成不同的电表，已知R3＜R4，下面是几位同学对这一问题的议论，请你判断下列说法正确的是( )
A．S与1或2连接时，多用电表就成了电流表，且前者量程较大
B．S与3或4连接时，多用电表就成了电流表，且前者量程较大
C．S与3或4连接时，多用电表就成了电压表，且前者量程较大
D．S与5连接时，多用电表就成了欧姆表
29．如图为多用表欧姆档的原理图，其中 ( http: / / www.21cnjy.com )电流表的满偏电流为300μA，内阻rg=100Ω，调零电阻的最大阻值R=50kΩ，串联的固定电阻R0=50Ω，电池电动势E=1.5V。用它测量电阻Rx，能比较准确测量的范围是（ ）
( http: / / www.21cnjy.com )
A.30kΩ～80kΩ B.3kΩ～8kΩ
C.300Ω～800Ω D.30Ω～80Ω
30．(8分)某同学要测量一均匀新材料制成的圆柱体的电阻率ρ。步骤如下：
（1）用游标为20分度的卡尺测量其长度如图，由图可知其长度为 mm；
( http: / / www.21cnjy.com )
（2）用螺旋测微器测量其直径如右上图，由图可知其直径为 mm；
( http: / / www.21cnjy.com )
（3）用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图，则该电阻的阻值约为 Ω。
（4）若该同学用伏安法跟用多用电表测量得到的R测量值几乎相等，由此可估算此圆柱体材料的电阻率约为ρ＝ 。（保留2位有效数字）
31．欧姆表是由表头、干电池和调零电阻等串联而成的，有关欧姆表的使用连接，以下说法不正确的是（ )
A．使用前检查指针是否指在左侧“0”刻度处
B．测电阻前要使红黑表笔相接，调节调零电阻，使表头的指针指右侧零
C．红表笔与表内电池负极相连接，黑表笔与表内电池正极相连接
D．测电阻时，表针向右偏转角度越大，待测电阻阻值越大
32．用如图甲所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。
（1）请根据下列步骤完成电阻测量：
( http: / / www.21cnjy.com )
①旋动部件________，使指针对准电流的“0”刻度线。
②将K旋转到电阻挡“×100”位置。
③将插入“＋”、“ ”插孔的表笔短接，旋动部件______，使指针对准电阻的“0”刻度线。
（2）将调好零的多用电表按正确步骤测量一 ( http: / / www.21cnjy.com )电学元件P的电阻，P的两端分别为a、b，指针指示位置如图乙所示。则通过P的电流方向是________（选填“a→b”或“b→a”），为使测量比较精确，应将选择开关旋到________的倍率挡位上，并需重新调零，再进行测量。
33．实验室新进了一批多用电表、电 ( http: / / www.21cnjy.com )流表、电压表、开关、滑动变阻器、导线和学生电源等电学元件。在某次课外小组活动中王大明和李小东分别做了如下实验：
王大明用已调零且选择旋钮指向欧姆挡“ ( http: / / www.21cnjy.com )×10”位置的多用电表测某电阻阻值，根据如图所示的表盘，被测电阻阻值是_______Ω．若将该表选择旋钮置于1 mA挡测电流，表盘仍如图所示，则被测电流为__ ____mA．
( http: / / www.21cnjy.com )
34．（6分）指针式多用电表是电路测量的常用工具。现用多用电表测量一个定值电阻的阻值（阻值约为一百多欧姆）。
（1）将红、黑表笔分别插入“+”、“ ”插孔，接下来必要的操作步骤和正确的顺序是 。（请将必要步骤前的序号按正确的顺序写出）
①将选择开关旋转“×10”的位置；
②将选择开关旋转“×100”的位置；
③用两支表笔的金属部分分别接触电阻的两条引线；
④根据指针所指刻度和选择开关的位置，读出电阻的阻值；
⑤将两支表笔直接接触，调整“欧姆调零旋钮”使指针指向“0Ω”。
（2）若正确测量时指针所指刻度如图10所示，则这个电阻阻值的测量值是 Ω。
（3）在使用多用电表测量电阻时，若双手捏住红、黑表笔金属部分，则测量结果将 。（选填“偏大”或“偏小”）
35．某同学使用多用电表粗略测量一定值电阻的阻值：
（1）表内电池的 极与红表笔相连；
（2）先把选择开关旋到“×1k”挡位，测量时指针偏转如图所示。请你简述接下来的测量过程：
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
①断开待测电阻，将选择开关旋到__ _ __；
②将两表笔短接，____________ ________；
③再接入待测电阻，重新读数；
④测量结束后，将选择开关旋到 。
（3）表盘的示数如图，则电阻值是 Ω。
( http: / / www.21cnjy.com )
（4）接下来采用“伏安法”较准确地测量 ( http: / / www.21cnjy.com )该电阻的阻值，所用实验器材如下图所示。其中电压表内阻约为5kΩ，电流表内阻约为5Ω 。图中部分电路已经连接好，请完成实验电路的连接。
36．多用电表表头的示意图如 ( http: / / www.21cnjy.com )图所示．在正确操作的情况下：（1）若选择开关的位置如a箭头所示，则测量的物理量是______，测量结果为_______；（2）若选择开关的位置如b箭头所示， 则测量的物理量是________，测量结果为_____；(3)若选择开关的位置如c箭头所示，则测量的物理量是________，测量结果为_____；(4)无论用多用电表进行何种测量(限于直流)，电流都应该从______色表笔流出，从______色表笔流入电表．
( http: / / www.21cnjy.com )
37．某同学设计了一个多量 ( http: / / www.21cnjy.com )程多用电表，其内部结构原理图如图所示。其电流表的量程分别为10mA和250mA，电压表的量程分别为10V和250V，电阻档分别为×10Ω和×100Ω。则下列说法正确的是( )
( http: / / www.21cnjy.com )
A．功能选择开关s与“1” 相接时， 所测物理量和量程分别是直流电流、250mA
B．功能选择开关s与“3” 相接时， 所测物理量和量程分别是直流电流、10mA
C．功能选择开关s与“5” 相接时， 所测物理量和量程分别是直流电压、250V
D．功能选择开关s与“6” 相接时， 所测物理量和量程分别是直流电压、10V
38．（9分）（1）多用电表测未知电阻阻值 ( http: / / www.21cnjy.com )的电路如图（a）所示，电池的电动势为E、内阻为r， R0为调零电阻，Rg为表头内阻，电路中电流I与待测电阻的阻值Rx关系图像如图（b）所示，则该图像的函数关系式为_____________________；（调零电阻R0接入电路的部分阻值用R0表示）
( http: / / www.21cnjy.com )
（2）下列根据图（b）中I-Rx图线做出的解释或判断中正确的是________；（有两个选项正确）
A．用欧姆表测电阻时，指针指示读数越大，测量的误差越小
B．欧姆表调零的实质是通过调节R0，使Rx=0时电路中的电流I=Ig
C．Rx越小，相同的电阻变化量对应的电流变化量越大，所以欧姆表的示数左密右疏
D．测量中，当Rx的阻值为图（b）中的R2时，指针位于表盘中央位置的右侧
（3）某同学想通过一个多用电表中的欧姆挡，直 ( http: / / www.21cnjy.com )接去测量某电压表（量程10 V）的内阻（大约为几十千欧），欧姆挡的选择开关拨至倍率×1K挡．先将红、黑表笔短接调零后，选用图（c）中________（填“A”或“B”）方式连接。在本实验中，如图（d）所示为欧姆表和电压表的读数，请你利用所学过的知识，求出欧姆表电池的电动势为________V。（计算结果保留三位有效数字）
( http: / / www.21cnjy.com )
39．（12分）实际电流表有内阻，测量电流表G1的内阻r1采用如图甲所示的电路。可供选择的器材如下：
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
①待测电流表G1：量程为0 ~ 5 mA，内阻约为300 Ω
②电流表G2：量程为0 ~ 10 mA，内阻约为40 Ω
③定值电阻R1：阻值为10 Ω
④定值电阻R2：阻值为200 Ω
⑤滑动变阻器R3：阻值范围为0 ~ 1000 Ω
⑥滑动变阻器R4：阻值范围为0 ~ 20 Ω
⑦干电池E：电动势约为1.5 V，内阻很小
⑧电键S及导线若干
（1）定值电阻R0应选 ，滑动变阻器R应选 。（在空格内填写序号）
（2）用笔画线代替导线，按图甲要求，在图乙中连接实物图。
（3）实验步骤如下：
①按电路图连接电路（为电路安全，先将滑动变阻器滑片P调到左端）
②闭合电键S，移动滑片P至某一位置，记录G1和G2的读数，分别记为I1和I2；
③多次移动滑动触头，记录各次G1和G2的读数I1和I2；
④以I1为纵坐标，I2为横坐标，作出相应图线，如图丙所示。
⑤根据I1－I2图线的斜率k及定值电阻R0，得到待测电流表G1的内阻表达式为r1 = 。（用k、R0表示）2·1·c·n·j·y
( http: / / www.21cnjy.com )
（4）若测定G1表的内阻r1为290 Ω，用 ( http: / / www.21cnjy.com )它改装成如图丁的一个多量程多用电表，电流、电压和电阻的测量都各有两个量程(或分度值)不同的档位。1、2两个档位为电流表档位，其中的大量程是小量程的10倍。
( http: / / www.21cnjy.com )
①关于此多用表，下列说法正确的是：
A．当转换开关S旋到位置4时，是电阻档
B．当转换开关S旋到位置6时，是电压档
C．转换开关S旋到5的量程比旋到6的量程大
D．A表笔为红表笔，B表笔为黑表笔
②图中的电源 E′ 的电动势 ( http: / / www.21cnjy.com )为9.0 V，当把转换开关S旋到位置4，在AB之间接900 Ω电阻时，表头G1刚好半偏。已知之前的操作顺序和步骤都正确无误。则R5 = Ω，R6 = Ω。21·世纪*教育网
40．下列关于欧姆表的说法中正确的是( )
A．欧姆表的每一档测量范围都是0到“∞”
B．红表笔与表内电池负极相联，黑表笔与表内电池正极相联
C．“∞”刻度一般在刻度盘的右端
D．用欧姆表测电阻时，指针越靠近右边误差越小
41．在物理课外活动中，刘聪同学 ( http: / / www.21cnjy.com )制作了一个简单的多用电表，图甲为该电表的电路原理图.其中选用的电流表满偏电流Ig=10 mA，当选择开关接3时为量程250 V的电压表.该多用电表表盘如图乙所示，下排刻度均匀，上排刻度不均勻且对应数据没有标出，C为中间刻度.若指针
( http: / / www.21cnjy.com )
（1）若指针在图乙所示位置，选择开关接1时，其读数为______;选择开关接3时，其读数为______
（2）为了测选择开关接2时欧姆表的内阻和表内电源的电动势，刘聪同学在实验室找到 了一个电阻箱，设计了如下实验：
①将选择开关接2，红黑表笔短接，调节R1的阻值使电表指针满偏；
②将电表红黑表笔与电阻箱相连，调节电阻箱使电表指针指中间刻度位置C处，此时电阻箱的示数如图丙，则C处刻度应为______Ω.
③计算得到表内电池的电动势为______V.(保留两位有效数字）
(3)调零后将电表红黑表笔与某一待测电阻相连，若指针指在图乙所示位置，则待测电阻的阻值为______Ω.(保留两位有效数字）
42．现有一块59C2型的小量程电流表G（表头），满偏电流为，内阻约为800～850，把它改装成、的两量程电流表。可供选择的器材有：
滑动变阻器R1，最大阻值20； 滑动变阻器，最大阻值
电阻箱，最大阻值 定值电阻，阻值；
电池E1，电动势1.5V；电池，电动势；电池，电动势；（所有电池内阻均不计）
单刀单掷开关和，单刀双掷开关，电阻丝及导线若干。
（1）采用如图1所示电路测量表头的内阻，为提高测量精确度，选用的电池为 。
( http: / / www.21cnjy.com )
图1
（2）用半偏法测图1中的电流表G的内阻。下列说法中正确是 。
A．电键接通前，滑动变阻器R必须调节到高阻值处。
B．电键接通前，电阻箱的阻值无需调节。
C．当电流表示数从满偏电流Ig调到半偏电流Ig/2时，电阻箱中电流强度稍大于Ig/2。
D．滑动变阻器R的阻值的大小，对实验误差没有影响。
（3）将G改装成两量程电流表。现有两种备选电路，图2和图3。图 为合理电路，另一电路不合理的理由是 。
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
图2 图3
43．（1）某照明电路出现故障，其电路如图 ( http: / / www.21cnjy.com )1所示，该电路用标称值12V的蓄电池为电源，导线及其接触完好。维修人员使用已调好的多用表直流50V挡检测故障。他将黑表笔接在c点，用红表笔分别接触电路的a、b点。
( http: / / www.21cnjy.com )
①断开开关，红表笔接a点时多用表指示如图2所示，读数为 V，说明 正常（选填：蓄电池、保险丝、开关、小灯）。
②红表笔接b点，断开开关时，表针不偏转 ( http: / / www.21cnjy.com )，闭合开关后，多用表指示仍然和图2相同，可判断发生故障的器件是 。（选填：蓄电池、保险丝、开关、小灯）
44．（6分）如图为一简单欧姆表原理示意图，
( http: / / www.21cnjy.com )
其中电流表的满偏电流Ig＝300 ( http: / / www.21cnjy.com )μA，内阻Rg＝100 Ω，可变电阻R的最大阻值为10 kΩ，电池的电动势E＝1.5 V，内阻r ＝0.5 Ω，图中与接线柱A相连的表笔颜色应是_______色．按正确使用方法测量电阻Rx的阻值时，指针指在刻度盘的正中央，则Rx＝______ kΩ.
若该欧姆表使用一段时间 ( http: / / www.21cnjy.com )后，电池电动势变小、内阻变大，但此表仍能调零，按正确使用方法再测上述Rx，其测量结果与原结果相比将_______(填“变大”、“变小”或“不变”)．
45．（6分）某物理兴趣小组准备自制一只欧姆表，现有以下实验器材：
A．Ig=l00μA的微安表一个
B．电动势E=1.5V，内阻可忽略不计的电源一个
C．最大电阻为99999Ω的电阻箱R一个
D．红、黑测试表笔和导线若干
某同学用以上器材接成如图甲所示的电路，并将电阻箱的阻值调至14kΩ，就成功地改装了一个简易的“R×1k”的欧姆表，改装成的欧姆表表盘刻线如图乙所示，其中“15”刻线是微安表的电流半偏刻线处。21世纪教育网版权所有
( http: / / www.21cnjy.com )
（1）红表笔一定是 （填“A”或“B”）
（2）原微安表的内阻Rg= Ω
（3）理论和实验研究均发现，在图甲电路的基础上（不改换微安表、电源和电阻箱的阻值）。图乙的刻度及标度也不改变，仅增加一个电阻R′，就能改装成“R×l”的欧姆表，如图丙所示，则电阻R′ = Ω（保留两位有效数字）
46．一个电流表的满偏电流Ig=1mA，内阻Rg=500。.
（1）把它改装成满偏电压U=10V的电压表；应 联 一个 的电阻。
（2）把它改装成满偏电流I=1A的电流表； 应 联一个 的电阻。(用分数表示)
47．在如图甲所示的电路中，四节干电池 ( http: / / www.21cnjy.com )串联，小灯泡A、B的规格为“3.8 V，0.3 A”．合上开关S后，无论怎样移动滑动片，A、B灯都不亮．
( http: / / www.21cnjy.com )
(1)用多用电表的直流电压挡检查故障
①量程应该选（ ）
A．2.5 V B．10 V C．50 V D．250 V
②测得c、d间电压约为5.8 V，e、f间电压为0，则故障是（ ）
A．B灯丝断开 B．A灯丝断开
C．d、e间连线断开 D．B灯被短路
(2)接着训练用多用表测小灯泡电阻。
①测量前，一定要将电路中的开关S_ _（选填闭合或断开）
②将多用表的选择开关置于测电阻档的（ ）
A．“×1”挡 B．“×10”挡 C．“×100”挡 D．“×1k”挡
③将选择开关置于选择好档位上，应该进行最重要的一步是：将两表笔 ，调整 ，使指针指在 0刻度线上.
④某次测试结果如图乙所示 ，灯泡电阻读数为 _ Ω。
( http: / / www.21cnjy.com )
⑤换掉损坏的元件，电路正常后，闭合 ( http: / / www.21cnjy.com )开关，发现灯很亮。断开开关，将选择开关置于“500mA”挡，将红表笔与开关右边的a接线柱接触，黑表笔与开关左边的b接线柱接触，稳定时其指针也指在上一题所指位置，则通过电灯的电流是 mA.
48．下述图中，游标卡尺示数是___ ( http: / / www.21cnjy.com )____cm，螺旋测微器示数是______mm，欧姆表的档位开关置于“×100”档，用它测电阻的示数是________Ω。
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
49．在测定金属丝电阻率的实验中，需要测量金属丝的电阻，可供选用的器材如下：
待测金属丝：Rx（阻值约5Ω）
电流表A1：量程0.6A，内阻r1约为0.2Ω
电流表A2：量程10mA，内阻r2=50Ω
定值电阻R1：阻值20Ω
定值电阻R2：阻值200Ω
滑动变阻器R：阻值范围0~5Ω
电源E：干电池2节
开关S，导线若干。
①要想较准确测量待测金属丝的阻值，应选用定值电阻 。（填R1或R2）
②实验中要求金属丝中的电流能从0开始变化，请在方框图中画出该实验的电路图（图中务必标出选用的电流表和定值电阻的符号）。
( http: / / www.21cnjy.com )
③若实验中A1表的示数为0.36A，A2表的示数为5.4mA，待测金属丝的阻值为 Ω（结果保留两位有效数字）。
50．（7分）需要组装一个单量程的欧姆表，所给电源的电动势为3.0V，内阻可忽略不计，其他可供选择的主要器材有：
（1）电流表A1（量程0~300μA，内阻3000Ω）
（2）电流表A2（量程0~3mA，内阻500Ω）
（3）变阻器R1（阻值范围0~300Ω）
（4）变阻器R2（阻值范围0~800Ω）
①在方框内完成组装欧姆表的电路图（要标明所选器材的代号，如A1）；
②电流表的表盘刻度分为三等分大格，如上 ( http: / / www.21cnjy.com )图所示，其中0为电流表的零刻度，则该单量程欧姆表按正确的方法组装完成后，刻度C表示的电阻值为 Ω，刻度B表示的电阻值为 Ω.
51．某同学想通过一个多 ( http: / / www.21cnjy.com )用电表中的欧姆挡直接去测量某电压表（量程为10 V）的内阻（大约为几十千欧），该多用电表刻度盘上读出电阻刻度中间值为30，则：
( http: / / www.21cnjy.com )
（1）欧姆挡的选择开关拨至____ ( http: / / www.21cnjy.com )__（选填“×1k”或“×100”）挡，先将红、黑表笔短接调零后，选用下图中______（选填“A”或“B”）方式连接.2-1-c-n-j-y
（2）在实验中，某同学读出欧姆表的读数为______Ω，这时电压表的读数为______V，欧姆表电池的电动势为_______V.
52．多用电表是实验室和生产实际中常用的仪器。
( http: / / www.21cnjy.com )
（1）如图甲所示是一个多 ( http: / / www.21cnjy.com )用电表的内部电路图，在进行电阻测量时，应将S拨到______或______位置；在进行电压测量时，应将S拨到______或______位置。
（2）一多用电表的电阻挡有三个倍率，分别是“×1”、“×10”、“×100”。用“×10”挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到_______挡。如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是____________，若补上该步骤后测量，表盘的示数如图乙，则该电阻的阻值是_______。
53．用多用表的欧姆档测量阻值约为几十k（的电阻Rx，以下给出的是可能的操作步骤，其中S为选择开关，P为欧姆档调零旋钮，21教育名师原创作品
a．将两表笔短接，调节P使指针对准刻度盘上欧姆档的零刻度，断开两表笔
b．将两表笔分别连接到被测电阻的两端，读出Rx的阻值后，断开两表笔
c．旋转S使其尖端对准欧姆档（1k
d．旋转S使其尖端对准欧姆档（100
e．旋转S使其尖端对准交流500V档，并拔出两表笔
把你认为正确的步骤前的字母按合理的顺序填写在横线上:_____ ________。【来源：21cnj*y.co*m】
根据下图所示指针位置，此被测电阻的阻值约为___________（。
( http: / / www.21cnjy.com )
54．图所示，为用伏安法测量一个定 ( http: / / www.21cnjy.com )值电阻阻值的实验所需要的器材实物图，器材规格如下：（1）待测电阻RX（约100Ω）（2）直流毫安表（量程0～10mA，内阻50Ω）（3）直流电压表（量程0～3V，内阻5kΩ）（4）直流电源（输出电压4V，允许最大电流1A）（5）滑动变阻器（阻值范围0～15Ω，允许最大电流1A）（6）电键一个，导线若干条。根据器材的规格和实验要求，在本题的实物图上连线。
( http: / / www.21cnjy.com )
55．某同学对有故障的电热毯进行 ( http: / / www.21cnjy.com )探究，图（a）是电热毯的电路示意图，其中电热线和导线通过金属接线片连接，图（b）为测试电路实物图，A、B为测试表笔，电压表和电流表均可视为理想电表。
( http: / / www.21cnjy.com )
（1）断开K1，用测试电路在1和1 ( http: / / www.21cnjy.com )′之间检测得知电热线无故障，然后测得电热线的U-I曲线如图（c）所示。可求得此电热线的电阻为 Ω。
（2）在答题卷虚线框内画出与图（b）对应的电路原理图。
（3）为了进一步检查故障， ( http: / / www.21cnjy.com )该同学闭合开关K1和K2，用表笔A和B分别对图（a）中所示的各点进行测试，部分测试结果如下表所示。由此测试结果可判断出电路有断路，位置在 （在“1和2”、“1′和2′”、“2和3”、“2′和3′”中选填一项）。
测试点 3和3′ 1和1′ 1和3 1和2′ 2′和3′
电表指针有无偏转 电压表 有 有 无 有 无
电流表 无 有 有 无 有
56．（6分）（2011 海南 ( http: / / www.21cnjy.com )）图1是改装并校准电流表的电路图，已知表头a的量程为Ig=600μA内阻为Rg，A是标准电流表，要求改装后的电流表量程为I=60mA．完成下列填空．
( http: / / www.21cnjy.com )
（1）图1中分流电阻Rp的阻值为 ．
（2）在电表改装成后的某次校准测量中，a表的 ( http: / / www.21cnjy.com )示数如图所是，由此读出流过a电流表的电流为 mA．此时流过分流电阻RP的电流为 mA（保留一位小数）
57．实验室新进了一批低电阻的电磁螺线管，课外活动小组的同学设计了一个实验来测算螺线管使用的金属丝长度（金属丝材料已知）。他们选择了多用电表、电流表、电压表、开关、滑动变阻器、螺旋测微器、导线和学生电源等。【来源：21·世纪·教育·网】
( http: / / www.21cnjy.com )
①使用多用电表粗测金属丝的电阻，操作过程分以下三个步骤：
a．机械调零后，将红、黑表笔分别插入多用电表的“+"、“一”插孔，选择“×1”的电阻档；
b．______________________________（填写b步骤的操作）；
c．把红、黑表笔分别与螺线管金属丝的两端相接，多用表的示数如图甲所示，测得金属丝电阻为____________；
②利用电路更准确测量金属丝Rx石的电阻，为了减少实验误差，应选用____________（选填“乙”或“丙”）电路；
③如图丁所示，使用螺旋测微器测得金属丝的直径为____________mm。
由以上测得的实验数据及查表得到的金属丝电阻率值，可测算出金属丝的长度。
58．LED发光二极管新技术已被广泛 ( http: / / www.21cnjy.com )应用，如家用节能灯（LED灯）、LED投影仪、LED打印机、LED显示屏等。二极管是一种半导体元件，电路符号为“—卧一”，其特点是具有单向导电性，即电流从正极流人时电阻比较小，而从负极流入时电阻很大。
（1）某实验兴趣小组用多 ( http: / / www.21cnjy.com )用电表粗测其正向电阻。他们先将多用电表的选择开关指向欧姆挡中“×10”挡位并正确进行调零，再将多用电表的 表笔（选填“红”或“黑”）与待测二极管的“+”极相接，其表盘及指针所指位置如图所示，则此时品体二极管的电阻为 Ω。
( http: / / www.21cnjy.com )
（2）为了测定该二极管的伏安特性曲线，备用了如下一些仪器：
A．电压表：内阻约20 kΩ，
B．电流表：内阻约200Ω，
C．滑动变阻器（0～20Ω），
D．滑动变阻器（0～10 kΩ），及开关导线若干和够用的电源。
那么该实验中滑动变阻器应该选用 。
①请用这些仪器在方框中画出实验原理图。
( http: / / www.21cnjy.com )
②某同学得出以下一些数据：
( http: / / www.21cnjy.com )
请在所给坐标中画出其特性曲线。
( http: / / www.21cnjy.com )
③若此发光二极管的最佳工 ( http: / / www.21cnjy.com )作电流为12 mA，现将此发光二极管与电动势为3V、内阻不计的电池组相连，还需串联一个R= Ω的电阻（保留三位有效数字），才能使它工作在最佳状态。
59．某同学要测量一由新材料制成的粗细均匀的圆柱形导体的电阻率ρ。步骤如下：
(1)用20分度的游标卡尺测量其长度如图甲所示，由图可知其长度为 cm；
(2)用螺旋测微器测量其直径如图乙所示，由图可知其直径为 mm；
(3)用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱形导体的电阻，表盘的示数如图丙所示，则该电阻的阻值约为 Ω。
(4)该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：
待测圆柱形导体电阻R
电流表A1(量程0～4 mA，内阻约50 Ω)
电流表A2(量程0～10 mA，内阻约30 Ω)
电压表V1(量程0～3 V，内阻约10 kΩ)
电压表V2(量程0～15 V，内阻约25 kΩ)
直流电源E(电动势4 V，内阻不计)
滑动变阻器R1(阻值范围0～15 Ω，额定电流2.0 A)
滑动变阻器R2(阻值范围0～2 kΩ，额定电流0.5 A)
开关S，导线若干。
为减小实验误差，要求测得多组数据进行分析，请在虚线框中画出合理的测量电路图，并标明所用器材的代号。
评卷人 得分
四、计算题
60．如图所示是两个量程的电压表，当使用a、b两个端点时，量程为0~10V，当使用a、c两个端点时，量程为0~100V。已知电流表的内阻Rg为500Ω，满偏电流Ig为1mA，求：电阻R1、R2的阻值 ( http: / / www.21cnjy.com )
参考答案
1．C
【解析】A.B.当接线柱1、2接入电路时，电阻与电流表内阻并联后等效阻值为电流表电阻的，由于电流表的满偏电压为定值，故量程扩大为原来的3倍，则每小格变为0.02×3=0.06A，选项A.B均错误。C.D.当接线柱1、3接入电路时，电阻与电流表内阻并联后再和电阻串联，但串联的电阻对于电流表量程无影响，故每一小格仍为0.06A，选项C正确，选项D错误。故选C。
【考点定位】电表的改装。
2．A
【解析】
试题分析：电流表改装成电压表应串联分压电阻，大小为：，选项A正确。
考点：电表的改装.
3．C
【解析】
试题分析：电流表改装成电压表是串联较 ( http: / / www.21cnjy.com )大的分压电阻；电流表改装成大量程电流表是并联较小的分流电阻；两表串联后，电流相等，但通过电流表的电流大多数从分流电阻通过，故电压表指针有偏转，电流表表头指针偏转角度很小，或者几乎不偏转；故ABD错误，C正确；故选C．
考点：电表的改装
4．B
【解析】
试题分析：串联后电流一样故偏转角度相等 ( http: / / www.21cnjy.com )但两表的读数为两电压表的分压，读数之比为两者的电阻之比故不相等；故A错误；因是串联关系通过两电压表的电流相同，故指针偏转的角度相同，读数之比为两者的电阻之比为1：3，故B正确，CD错误。故选B.
考点：电表的改装.
5．A
【解析】
试题分析：由b图读出电压表V1、V2的读 ( http: / / www.21cnjy.com )数分别为U1=2.40V，U2=12.0V，由a图分析得知，电阻R1两端的电压等于两个电压表读数之差，即为12.0V-2.4V=9.6V；电阻R2两端的电压等于电压表V1的读数2.4V．
所以A正确，BCD错误。
考点：串联电路和并联电路
6．AD
【解析】
试题分析：由欧姆定律知A正确；导体的电 ( http: / / www.21cnjy.com )阻由导体本身决定，与导体两端的电压和通过导体的电流无关，所以B错误；电流的方向只有顺导线和逆导线，并不是和矢量的方向一样指的是方位，所以电流是标量，所以C错误；根据串并联电路的特点知，串联大电阻可以起到分压作用，可以改装大量程电压表，并联小电阻可以起到分流作用，可以改装电流表，所以D正确。 【版权所有：21教育】
考点：欧姆定律、对电流的理解、电表的改装。
7． A
【解析】
试题分析: 由于要保证电流在表头中由红进黑出 ( http: / / www.21cnjy.com )，故红表笔应接电源的负极，黑表笔接电源的正极；并且在测量电阻时要进行欧姆调零；故应串接滑动变阻器。故A正确，B、C、D错误。
考点：多用电表的原理及其使用
8．B
【解析】
试题分析：A、电压表并联在L1 ( http: / / www.21cnjy.com )和L2两个灯泡两端，测量两个灯泡两端的总电压，不符合题意；B、电压表并联在L1两端，测量L1两端的电压，符合题意；C、电压表并联在L2两端，测量L2两端的电压，不符合题意；D、电压表并联在L1两端，但是电压表的接线柱接反了，不符合题意。故选B．
考点：电压表的使用。
9．52.63欧、
【解析】
试题分析：据题意，要将灵敏电流计改装成1mA电流表，需要满足：，即，则有；若将其改成10v电压表，则有：，即，则有：。
考点：本题考查电表的改装。
10．①3；2；A（毎空1分，共3分）
【解析】
试题分析：据题意，电流表电阻R2串 ( http: / / www.21cnjy.com )联，由于电阻R2具有分压作用，则与电流表一起构成了电压表，所以应接开关3；电流表与电源和电阻R1构成欧姆表，所以应选择开关2；电流一般都是红表笔进而黑表笔出，所以电流一定从A端流入。
考点：本题考查多用电表。
11．（1）15；35 （2 ( http: / / www.21cnjy.com )）300；3000（3）c; 闭合开关时，若电表指针偏转，则损坏电阻是R1，若电表指针不动，则损坏电阻是R2
【解析】
试题分析：（1）使用a、b接线柱时，
使用a、c接线柱时，
解得：R1=15Ω，R2=35Ω；
（2）改装后电流表内阻：
R0作为保护电阻，电流最大时，电路总电阻约为：R=r+RA+R0=，R0=R-r-RA=500-33-150=317Ω，则应R0选300Ω；
电路电流最小时：，则滑动变阻器应选择3000Ω的．
（3）由图示电路图可知，图中的d点与接线柱c相连时，闭合开关时，若电表指针偏转，则损坏的电阻是R1，若电表指针不动，则损坏的电阻是R2；
考点：电表的改装.
12．① 2980 ；大于② 电路如图； ③R1
【解析】
试题分析：①由题意可知：；，解得：RV=2980Ω；从理论上分析，因没有考虑电源内阻的影响，故实验测得电压表内阻值大于真实值；②电路如图；③因采用分压电路，故滑动变阻器因选用阻值较小的R1。
( http: / / www.21cnjy.com )
考点：描绘灯泡的伏安特性曲线；测定电压表的内阻。
13．（1）0.15 ；（2）33.0；800
【解析】
试题分析：（1）两测脚间狭缝的宽度为0.05mm×3=0.15mm；（2）所测电压为33.0V；所测电阻的阻值为8×100Ω=800.
考点：游标卡尺；万用表.
14．①170；②(I)电路如图； (II) 偏小；(III)
【解析】
试题分析：①待测的电阻Rx为170.②(I)电路图如图；
( http: / / www.21cnjy.com )
(II)若两电压表的内阻不等，且R1>R2，则由于两电压表示数相同，则两部分的电阻相同，即 因R1>R2，则R0的阻值应小于Rx的阻值，故测量值比真实值偏小；
(III) 由于两电压表示数相同，则两部分的电阻相同，即，解得
考点：测量电阻；万用表的使用.
15．（1）小；290（2）准确
【解析】（1）由闭合电路欧姆定律:得: ，因为式中E变小，r变大，故R0将减小；因为该欧姆表的刻度是按电池电动势为E=1.5V刻度的。测得某电阻阻值为300Ω时，电流表中的电流，其它，当电池电动势下降到E′=1.45V时，此时欧姆表的内阻，由闭合电路欧姆定律得，解得真实值R′=290Ω。
（2）该欧姆表换了一个电动势为1.5V，内阻 ( http: / / www.21cnjy.com )为10Ω的电池，调零后测量某电阻的阻值的测量结果准确，因为电源的内阻的变化，可以通过调零电阻的阻值的变化来抵消。
【考点定位】多用表的应用
16．（1）0.251；（2）如乙图所示；（3）2.4；0.75。
【解析】
试题分析：（1）将电流表的量程从3mA扩大到600mA，扩大为原来的200倍改装原理如图，改装后量程，根据并联电路的特点，得
（2）若电表为理想电表，甲、乙两个电路测量结果相同，实际上电压表内阻不是无穷大，电流表内阻也不是零。若采用甲图，根据闭合电路的欧姆定律有：，电流表示数并不等于通过电源的电流，而电压表内阻未知，不能算出干路电流，测量结果必然存在误差。若采用乙图，根据闭合电路的欧姆定律有：，此时电流为干路电流，其中电流表内阻，由此测量结果较精确，故采用乙电路图。
（3）根据有：和
其中，
解得电源电动势
电源内阻
考点：实验—用伏安法测电源的电动势和内电阻，电流表的改装，闭合电路的欧姆定律
17．
（1）如下图：
( http: / / www.21cnjy.com )
（2）电流；电压；（3）黑；（4）1.00；880。
【解析】
试题分析:（2）当开关闭合时，整个电路处于 ( http: / / www.21cnjy.com )并联状态，根据并联电路总电阻小于分电阻，此时总电阻小于表头的电阻，故应是电流表。反之，开关断开时候，总电阻大于R2，故应是电压表。
（3）根据表头的正负可知电流的流向，故A为黑表笔
（4）当开关断开时候，作为电压表，要求量程为1V，，根据串联电路大电阻分大电压，;根据串联电路大电阻分小电流：
考点：电表改装
18．A
【解析】
试题分析：根据红进黑出可知红表笔连电源的负极，黑表笔连电源正极，由于欧姆档有不同的量程，所以需要串联一个滑动变阻器，故A正确【出处：21教育名师】
考点：考查了欧姆表的工作原理
19．红；5；变大
【解析】
试题分析：在欧姆表的内部电源负极和红表笔相连，故图中与接线柱A相连的表笔颜色应该是红色；指针指在刻度盘的正中央时，通过电流计的电流为，则根据欧姆定律：，，解得；当电池电动势变小、内阻变大时，欧姆得重新调零，由于满偏电流Ig不变，由公式：，欧姆表内阻R内得调小，待测电阻的测量值是通过电流表的示数体现出来的，由，可知当R内变小时，I变小，指针跟原来的位置相比偏左了，故欧姆表的示数变大了．
考点：万用表原理.
20． ①×1000、6000或6kΩ；②A2；③。
【解析】
试题分析：①由图可知，欧姆表的指针偏左，为了 ( http: / / www.21cnjy.com )减小多用电表的读数误差，多用电表的选择开关应换用×1000档；Rx的阻值大约是6×1000Ω=6000Ω；
②实验中可能出现的最大电流为：，故实验时电流表应该选择A2；
③根据，故用纵坐标表示电阻R，横坐标表示的物理量是L2.
考点：伏安法测电阻；欧姆表的使用.
21．（1）10；（2）25.0；（3）0.680.
【解析】
试题分析：（1）将开关S置于“1”挡时，定值电阻R3能分较大的电流，所以量程应为10mA；
（2）当开关打到1时，Ig（Rg+R1+R2）=（I1-Ig）R3，I1=10mA
当开关打到2时：Ig（Rg+R1）=（I2-Ig）（R2+R3），I2=1mA，
解得： R3=25.0Ω；
（3）开关置于2位置时，电流表量程为1mA，由图示电流表可知，其分度值为0.02mA，电流表示数为0.68mA；
考点：电表的改装.
22．（1）23.0；（2）100；（3）变大；（4）b
【解析】
试题分析：（1）电压表读数为23.0V；（2）选择开关在“×1”挡时，欧姆表的内阻为15Ω，此时流过多用电表的电流为；（3）当电池电动势变小，内阻变大时，若测量某一电阻时，通过回路的电流减小，指针偏向左，则欧姆表的读数变大；（4）将G改装成两种倍率（如“×1”“ ×10”）的欧姆表，开关合向b端时，电路最大电流小，欧姆表的中值电阻大，倍率大，这时的欧姆表是较大倍率挡．
考点：欧姆表.
23．D
【解析】
试题分析：电流表的改装需要并联一个适当的电阻来分流，，选项D正确。
考点：本题旨在考查电流表的改装。
24．（1）（2）BC（3）A；8.75V
【解析】
试题分析：（1）根据欧姆定律可知，电路中电流I与待测电阻的阻值Rx的函数关系为：；
（2）用欧姆表测电阻时，指针指示读数越大，说明指针越偏右，刻度越不均匀，故读数时的误差越大，选项A错误；欧姆表调零的实质是通过调节R0，使Rx=0时电路中的电流I=Ig ，即指针指到最右端，选项B正确； Rx越小，相同的电阻变化量对应的电流变化量越大，所以欧姆表的示数左密右疏，选项C正确；当指针指到时，指针在中央，此时Rx=R1；当R2＞R1 时，电流减小，指针指到表盘中央位置的左侧，选项D错误；故选BC；
（3）因欧姆表黑表笔内部接电源的正极，故黑表笔应接电压表的正极，故选A图；由欧姆表读出电压表的内阻为40kΩ；电压表两端电压为5V；欧姆表的中值电阻，即欧姆表的内阻为30 kΩ，由全电路欧姆定律，解得.
考点：万用表；全电路欧姆定律.
25．（1）1.998（或1.997；1.999）， 1.094．（2）75；×100．
【解析】
试题分析：（1）螺旋测微器读数为1.5mm+0.01mm×49.8=1.998mm。游标卡尺读数为1cm+0.02mm×47=1.094cm。（2）欧姆表的中值电阻等于其内阻，则该欧姆表表头满偏电流为: ；要测2.5KΩ的电阻应选×100档．
考点：螺旋测微器及游标卡尺的读数；欧姆表.
26．（1）1kΩ；（2）a、c，15Ω （3）如图 ( http: / / www.21cnjy.com )
【解析】
试题分析：（1）根据“使用中发 ( http: / / www.21cnjy.com )现这个欧姆表用来测量阻值在10kΩ—20kΩ范围内的电阻时精确度令人满意。”说明在测阻值在10kΩ—20kΩ的电阻时欧姆表的指针在刻度盘的中间附近，由此可结合刻度盘确定此表的中值电阻，即表内总电阻约为R总=15kΩ。（相当于欧姆表选择量程于×1 k 挡）。当表笔短接时，电流满偏，根据欧姆定律有：
代入E、R、I g 的值可得Rg=1 kΩ
（2）要减少把原表改装成“R x 1”的欧姆表，就要减少表的内阻，依题意，显然只有在ac之间并联一个小电阻R’。才能使表内总电阻等于中值电阻R并=15Ω。根据R并=,代入R以及Rg的数值可计算可得R’≈15Ω(保留两位有效数字)
（3）画出改装成“R×1”的欧姆表后的电路图如图3所示。
( http: / / www.21cnjy.com )
考点：欧姆表的原理
27．（1）3.0；（2）A，C，E；（3）b
【解析】
试题分析：（1）欧姆表的表盘读数为3.0，乘以倍率（ 1挡），阻值R=3.0.
（2）因电源电动势为4v，待测电阻丝上的电压 ( http: / / www.21cnjy.com )最高约4v，电流最大约1A。为了安全、准确、方便地完成实验，电压表、电流表示数应较大，故应选A、C. 滑动变阻器选用总阻值10Ω的E，采用限流电路，就可以有明显的调节电压的作用。
（3）由于待测电阻小，采用电流表外接，电压表的左端应与电路中的b点相连。
考点：测量金属丝的阻值
28．AD
【解析】
试题分析：S与1或2连接时，电阻与表头G并联，变成了电流表，并联电阻越小，电阻分流越大，量程越大，因此接1时量程较大，A正确；S与3或4连接时，电阻与电表串联，变成了电压表，串联电阻越大，电阻分压越大，量程越大，因为，所以接4时量程大，故BC错误，S与5连接时，有电源，为欧姆表，D正确。
考点：考查了多用电表工作原理
29．B
【解析】
试题分析：能比较准确测量的范围是通过电流表的电流为满偏电流（I）的三分之一至三分之二的范围，由全电路欧姆定律有电路中的总电阻应满足，即，由满偏电流（I）可得调零电阻的阻值为（Ω），由于，可知在范围可比较准确测量，故B正确；ACD错误。
考点：本题考查了欧姆表的应用
30．（1）50.15；（2）4.700；（3）220；（4）。
【解析】
试题分析：（1）其长度为50mm+3×=50.15mm；
（2）其直径为4.5mm+20.0×=4.700mm；
（3）该电阻的阻值约为22Ω×10=220Ω；
（4）圆柱体材料的电阻率约为ρ＝=
考点：游标卡尺、测微器的读数，电阻率的计算。
31．D
【解析】
试题分析：使用前，欧姆表中 ( http: / / www.21cnjy.com )没有电流，故其指针指在分度盘的左侧，故A正确；测电阻前要使红黑表笔相接，调节调零电阻，使表头的指针指右侧零，故C正确；红表笔与表内电池负极相连接，黑表笔与表内电池正极相连接，C也正确；测电阻时，表针向右偏转角度越大，待测电阻阻值越小，故D错误；所以该题选D。
考点：欧姆表的使用。
32．（1）S； T。 （2）b→a； ×10
【解析】
试题分析：（1）①首先要对 ( http: / / www.21cnjy.com )表盘机械校零，所以旋动部件是S．③欧姆表选档后要进行欧姆调零，将“十“、“ “插孔的表笔短接，旋动部件T，让表盘指针指在最右端零刻度处．（2）表盘上的负极接欧姆表内部电源的负极，所以通过P的电流方向是b到a；图乙中指针偏转角度太大，为了得到比较准确的测量结果，必须将指针在中间刻度附近，所以要将倍率调小．
考点：多用电表测量电阻
33．220；0.40
【解析】
试题分析：被测电阻阻值是22×10Ω=220Ω；若将该表选择旋钮置于1 mA挡测电流，表盘仍如图所示，则被测电流为0.4mA．
考点：欧姆表及电流表读数.
34．（1）①⑤③④（2分）；（2）130（2分）；（3）偏小（2分）
【解析】
试题分析：(1)欧姆表测量前先选择倍 ( http: / / www.21cnjy.com )率，因待测电阻约100欧姆，故选择×10倍率，然后进行欧姆调零⑤， 接着测量电阻③，最大读出阻值④，所以顺序为①⑤③④；（2）如图刻度值为13，测量值为13×10=130Ω；（3）若双手捏住红、黑表笔金属部分，则把人体与电阻并联，测量的是并联电阻阻值，所以偏小。
考点：本题考查欧姆表的使用
35．（1）负；（2）“×100”挡；调整“欧姆调零旋钮”，使指针指向“0Ω”； “OFF”挡 。（3）2.2×103
（4）
( http: / / www.21cnjy.com )
【解析】
试题分析：（1）欧姆表内部电源的正极接黑表笔，负极接红表笔。
（2）图示指针偏转角度太大，说明阻值偏小 ( http: / / www.21cnjy.com )，应换小倍率“×100”挡；换挡后，一定要重新进行欧姆调零。做法是短接正负表笔，调整“欧姆调零旋钮”，使指针指向“0Ω”；测量结束后，应将选择开关旋到“OFF”挡 。
（3）表盘读数22，乘以倍率100，阻值为2.2×103Ω。
（4）由于待测电阻与电压表内阻差不多，应用电流表内接法，接法如图：
( http: / / www.21cnjy.com )
考点：欧姆表、伏安法测电阻。
36．（1）直流电压 1.25V；（2）直流电流 50mA；（3）电阻 1700Ω；（4）黑色、红色。
【解析】
试题分析：（1）若选择开关的位置如 ( http: / / www.21cnjy.com )箭头a所示，则测量的物理量是直流电压，多用电表量程为2.5V，分度值是0.05V，测量结果为1.25V；（2）若选择开关的位置如箭头b所示，则测量的物理量是直流电流，其量程为100mA，分度值为2mA，测量结果为50mA；（3）若选择开关的位置如箭头c所示，则测量的物理量是电阻，测量结果为17×100Ω=1700Ω；（4）电流都应该从红色表笔入，黑色表笔流出。
考点：万用电表的使用。
37．A
【解析】
试题分析：如图为用表头改装成的多用电表的结构图，当s接1、2时，为电流档，根据改装后电表的量程为，并联电阻的阻值越小，改装后电表的量程越大，所以接1时，测量直流电流量程为250mA，故A正确；接3、4时为欧姆档，测量电阻，所以B错误；串联电阻改装成电压表，改装后量程为，所以串联电阻越大，改装后量程越大，所以接5时，测量电压量程为10V，接6时量程为250V，故C、D错误。
考点：本题考查多用电表
38．（1） （2）BC （3）A；8.75V。
【解析】
试题分析：（1）根据闭合电路欧姆定律得，
．
（2）用欧姆表测电阻时，指针指在中 ( http: / / www.21cnjy.com )值电阻附近，即中间刻度附近时，测量的误差最小，A错误；Rx=0时，欧姆表的指针应指向零电阻处，即满偏电流，调零的实质是通过调节R0，使Rx=0时电路中的电流I=Ig，B正确；Rx越小，欧姆表内阻越小，相同的电阻变化量对应的电流变化量越大，所以欧姆表的示数左密右疏．故C正确；测量中，当Rx的阻值为图5中的R2时，电流比半偏电流小，指针位于表盘中央位置的左侧．故D错误．
故选BC．
（3）采用A电路,对电压表，电流从正接线柱流入，指针向右偏。欧姆表图示可以得出，电压表内阻等于40k，欧姆表内阻为30k，而电压表示数为5v，×40=5，E=8.75v。
考点：欧姆表的工作原理
39．（1）④；⑥ （2分） （2）如图见解析 （2分）（3）（2分） （4）ABD（2分）
（5）29 （2分）；261（2分）
【解析】
试题分析：由题意知，电流表G ( http: / / www.21cnjy.com )1的量程5mA，内阻约300Ω，电流表所以G2的量程10mA，需与G1的并联电阻分流，所以选择200Ω定值电阻④；控制电路选择分压式接法，故滑动变阻器选择阻值较小的⑥；（2）实物图如图
( http: / / www.21cnjy.com )
（3）由图知，整理得：，所以，解得：；（4）由图知，旋钮开关接1、2为电流档，3、4为欧姆档，5、6为电压档，所以A正确；B错误；改装为电压表的量程为，串联电阻的阻值越大，量程越大，故转换开关S旋到5的量程比旋到6的量程小，所以C错误；多电表电流从红色表笔流入电表，从黑色表笔流出电表，所以A表笔为红表笔，B表笔为黑表笔，故D正确；（5）“测量过程操作的顺序和步骤都正确无误”，意味着之前已经将A、B短接调零了（即让表头满偏），在AB之间接900 电阻时，表头G刚好半偏，说明：当表头半偏时，改装后的欧姆表“4”的总内阻，则转换开关S在“2”时(如图a)，电流表的量程为
( http: / / www.21cnjy.com )
依题意, 转换开关S在1(如图b)时，电流表的量程为由表头G的满偏电流为、内阻为290和并联电路电流分配规律可解得：29，261。
考点：本题考查测量电表的内阻、多用电表的使用
40．AB
【解析】
试题分析：欧姆表的每一档测量范围 ( http: / / www.21cnjy.com )都是0到“∞”，A正确；因为红进黑出，欧姆表和被测电阻形成一个闭合的电路，电流从红色表笔流进，即红色表笔接负极，从黑色表笔流出，黑表笔接正极，B正确；“∞”刻度在刻度盘的左侧，C错误；用欧姆表测电阻时，指针越靠近中间部分误差越小，因为中间部分刻度均匀，D错误。
考点：考查了欧姆表的特点
41．（1）6.90mA（6.88 mA ~6.92 mA或6.9mA都给分）；173V （171V~174V都给分）(2)150；1.5
(3)67；（66~68都给分）
【解析】
试题分析：（1）若指针在图乙所示位置 ( http: / / www.21cnjy.com )，选择开关接1时，为量程为10mA的电流表，其读数为6.90mA ;选择开关接3时，为量程为250V的电压表，其读数为173V ；（3）②将电表红黑表笔与电阻箱相连，调节电阻箱使电表指针指中间刻度位置C处，此时电阻箱的示数为150Ω，则C处刻度应为150Ω. ③
调节R1的阻值使电表指针满偏时，有；当电表指针指中间刻度位置C处时，，可知Rx=R内=150Ω，因为Ig=10 mA，则E=Ig R内=0.01A×150Ω=1.5V；(3)电流表读数为I=6.9 mA，则，解得R/x=67Ω.
考点：万用表。
42．（1）电池，电动势4.5V（2）ABC（3）2； 图3电路在通电状态下，更换量程会造成两分流电阻都未并联在表头两端，以致流过表头的电流超过其满偏电流而损坏
【解析】
试题分析：（1）用半偏法测量电流计的内电阻，要求干路电流近似不变，故滑动变阻器电阻要远大于电流计电阻，阻值相差越大，误差越小，故滑动变阻器采用100kΩ的电阻；电流计满偏时，根据闭合电路欧姆定律，全电路电阻：；当E=1.5V时，R=30kΩ；当E=3V时，R=60kΩ；当E=4.5V时，R=90kΩ；滑动变阻器连入电路的电阻与电流计电阻相差越大，误差越小，故电源选择E3；
（2）电键S1接通前，滑动变阻器R必须调节到高阻值处，以保护电流计，选项A正确；电键S2接通前，电阻箱的阻值无需调节，选项B正确；因为当闭合S2后，电路的总电路减小，故总电流会增大，即总电流会大于Ig，，而当电流表示数调到半偏电流Ig/2时，电阻箱中电流强度稍大于Ig/2，选项C正确；
滑动变阻器R的阻值要远大于电流计电阻 ( http: / / www.21cnjy.com )，阻值相差越大，误差越小，故R的大小对实验误差有影响。故选ABC.（3）不能选图3是因为此电路在通电状态下，更换量程会造成两分流电阻都未并联在表头两端，以致流过表头的电流超过其满偏电流而损坏。
考点：电表的改装；半偏法测电流表的内阻.
43．（1） 蓄电池（2）小灯泡
【解析】
试题分析：（1）先找准刻度，最小分度是，估读到下一位，故读数为；接时电压表测量是路端电压，测量电源的电动势，说明蓄电池正常；（2）黑表笔接红表笔接，闭合开关后多用表示数为电源电动势，说明小灯泡断路。
考点：用多用电表的使用。
44． 红 ， 5 ， 变大 。
【解析】
试题分析：多用电表在使用时要求电流从红表笔流入，从黑表笔流出，所以欧姆表的红表笔接内部电源的负极，指针指在刻度盘的正中央，则阻值为中值电阻，则 可得Rx＝5KΩ
由知，达到满需调小R内，由，欧姆表的内阻减小，则接入同样的等测电阻时，电流会减小，则测量结果会偏大。
考点：本题考查欧姆表的使用。
45．（1）A；（2）1000Ω；（3）15Ω
【解析】
试题分析：（1）红表笔接内部电源的负极，故红表笔接A；（2）“15”刻线是微安表的电流半偏刻线处，
则欧姆表刻度盘中央的应标阻值为15 ( http: / / www.21cnjy.com )KΩ，欧姆表的中值电阻为15KΩ，R中=R内=Rg+R，Rg=15kΩ﹣14kΩ=1000Ω；（3）不换微安表和电池，改装后的欧姆表刻度盘的刻度也不改变，把欧姆表改装成“R×1”的欧姆表，改装后的欧姆表中值电阻为15Ω，微安表的内阻Rg=1kΩ，要使改装后的欧姆表中值电阻阻值为15Ω，
需要在原欧姆表的基础上并联一个小电阻，阻值约为15Ω．
考点：本题考查了实验恒定电流专题
46．（1）串联 9500欧（2）并联 500/999欧
【解析】
试题分析：（1）把电流表改装成电压表需要串联一个分压电阻，串联电阻阻值：；
（2）把电流表改装成1A的电流表需要并联分流电阻，并联电阻阻值：；
考点：考查了电表的改装
47．(1)①（B）②（B）(2)①断开②（A）③短接，欧姆调零旋钮 ，最右边.④ 7 Ω⑤340mA.[
【解析】
试题分析：①因为电源的电动势大约6V，要使电压档选择的量程要安全以及准确，则选择开关选择10V的量程．故B正确．
②测得c、d 间电压约为5.8V，接近电源电动势，e、f 间电压为0，可知灯泡A断路．故B正确．
（2）①用欧姆表测量电阻时，电键应断开，使得待测电阻与电源不相连．
②小灯泡的电阻为，所以采用“×1”挡，故选A
③将两表笔短接，调整欧姆调零旋钮 ，使指针指在最右边0刻度线上
④欧姆表的读数为7×1Ω=7Ω
⑤每格表示20mA，则示数为
考点：考查了练习使用多用电表
48．10.34cm ；3.388mm ；3000Ω
【解析】
试题分析：游标卡尺示数是10.3cm ( http: / / www.21cnjy.com )+0.1mm×4=10.34cm；螺旋测微器示数3mm+0.01mm×38.8=3.388mm；欧姆表的示数30Ω×100=3000Ω
考点：游标卡尺、螺旋测微器、欧姆表读数.
49．①②电路图如右图所示：③3.81
( http: / / www.21cnjy.com )
【解析】
试题分析：：①由于没有电压表，可考虑将内阻为定值的电流表A2与定值电阻串联而改装为电压表，改装电压表时要串联大电阻分压，故选21*cnjy*com
②因为没有电压表 所以要将内阻精确的电流表A2与定值电阻串联改装成电压表，
改装电压表时要串联大电阻R2分压，实验要求电表读数从零开始变化，并能多测几组电流、电压值，知滑动变阻器采用分压式接法．电路图如图所示：
( http: / / www.21cnjy.com )
③由题意，，，
考点：测定金属丝电阻率的实验
50．（1）如图所示 （2）0；500
( http: / / www.21cnjy.com )
【解析】
试题分析：（1）若用A1，则，不能满偏，故A1不可； 若用A2，则，可满偏．故A2可；要使电流达到3mA，则要串联电阻为500Ω，故滑动变阻器为R2。
（2）刻度C为满偏时的外阻值为0，B为电流为2mA，时的外阻．
由 求得：R外=500Ω。
考点：欧姆表。
51．（1）×1k，A （2）40000，5.0，8.75
【解析】
试题分析：①欧姆表中值电阻附近刻度比较均匀，读数误差最小，故倍率选择“×1K”挡位；
电流从红表笔流入，黑表笔流出，故A方式正确；
②欧姆表读数=表盘读数×倍率=40×1K=40KΩ；
电压表读数为：5V；欧姆表内电阻等于中值电阻，为r=30KΩ；根据闭合电路欧姆定律，有：；
考点：用多用电表测电阻．
52．（1）3或4 5或6 （2） 红黑表笔短接，进行欧姆调零 2.2
【解析】
试题分析：（1）根据欧姆表的原理知，在进行电阻测量时应将选择开关S拨到3或4位置；根据电压表的改装原理知在进行电压测量时，应将S拨到5或6位置；（2）用“×10”挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，说明待测电阻的阻值偏大，应换到挡，换挡后需要红黑表笔短接，重新进行欧姆调零，读数为2.2。
考点：电流表的改装 万用表的使用 欧姆表的读数
53． c、a、b、e；3×104Ω
【解析】
试题分析: 测阻值约为几十kΩ的电 ( http: / / www.21cnjy.com )阻Rx，应选择×k挡，然后进行欧姆调零，用欧姆表测待测电阻阻值，读出其示数，最后要把选择开关置于OFF挡或交流电压最高挡上，因此合理的实验步骤是：c、a、b、e；由图象可知，被测电阻阻值为30×1000=3×104Ω；
考点：用多用电表测电阻
54．
( http: / / www.21cnjy.com )
【解析】
试题分析：用伏安法测电阻，首先要判断电流表应该内接还是外接，根据题目所给器材规格来看，显然不满足,而是满足,所以应采用外接法，如图电路，当滑动变阻的触头P处于最左端，滑动变阻器为最大值时，根据题设条件流过电流表的电流
，超过安培表的量程，因此变阻器即分压又应分流，如图所示，
( http: / / www.21cnjy.com )
考点：考查了伏安法测电阻实验
55．（1）（570～590均可以）（2）
( http: / / www.21cnjy.com )
（3）断路位置在1′和 2′之间
【解析】
试题分析：（1）：根据可知，电热线的电阻为：（570～590均可以）；
（2）：由实物图可知，电流表采用的是外接法，变阻器采用的是分压式接法，电路图如图所示：
( http: / / www.21cnjy.com )
（3）： 测故障时，根据 ( http: / / www.21cnjy.com )“若电压表有示数说明电压表之间不含电源的部分可能有断路（含电源的部分没有断路），若无示数，则电压表之间不含电源的部分可能没有断路 （含电源的部分可能断路）”及“若电流表有示数，说明电流表之间电路没有断路，若电流表无示数说明电流表之间电路有断路”的规律可知，断路位置在1′和 2′之间；
考点：考查了探究电热毯故障实验
56．（1）（2）49.5；49.0
【解析】
试题分析：改装电流表要并联 ( http: / / www.21cnjy.com )一电阻Rp，并联一电阻后流过表头a的电流为Ig，流过Rp的电流为IR，而加在表头和Rp上的电压相等，即IgRg=IRRp，则改装后的电流表量，
解：（1）由于Rg和Rp并联，由IgRg=IRRp和I=Ig+IR
得：．
故答案为：
（2）由图2知流过a电流表的电流I'为49.5mA；
设此时流过表头的电流为I'g，流过RP的电流为I'R，
∵加在表头和Rp上的电压相等，故有I'gRg=I′RRp…①
I'=（I'g+I'R）…②；
由①②联立得：I'R=49.005mA≈49.0mA
故答案为：49.5；49.0
点评：由该题可看出，解决此类问题要充分理解电表改装原理，电路的分压分流原理．
57．（1）①欧姆调零②丙③
【解析】
试题分析：（1）①、欧姆调零是将红、黑表笔短接，调整调零旋钮使其电流达到最大，则此时刻度盘上的读数为零．欧姆表的示数为4.0Ω；②金属丝电阻比较小，电流表电阻也比较小，所以应该采用电流表外接法。我们希望通过移动滑动变阻器读出电压表电流表较广的读数，那么采用滑动变阻器的分压接法可以实现所以采用滑动变阻器的分压接法，故电路图选丙；③螺旋测微器的读数为21教育网
考点：考查了测量金属丝电阻率实验
58．（1）黑，120Ω；⑵ C ⑶ 见解析
【解析】
试题分析：（1）多用电表欧姆挡测 ( http: / / www.21cnjy.com )量时，内部电源被接通，而黑表笔连接内部电源的正极，故测二极管的正向电阻时用将黑表笔接二极管的“+”极相接，表盘读数为：12×10=120Ω；21cnjy.com
⑵ 为了方便测量滑动变阻器应选用C ( http: / / www.21cnjy.com )，① 测定该二极管的伏安特性曲线，电压要求从零开始调节，控制电路用分压电路，电压表的内阻远远大于二极管的电阻，测量电路用外接法，实验原理如图：www.21-cn-jy.com
( http: / / www.21cnjy.com )
③ 由表中数据知，通过二极管的电流为12mA时，二极管两端电压为2V，则串联电阻两端的电压为1V，由欧姆定律R＝www-2-1-cnjy-com
考点：本题考查欧姆表的使用、伏安法测电阻。
59．(1) 5.015 (2) 4.700 (3) 220 (4)如图所示
【解析】
试题分析：（1）由图甲所示可知，游标卡尺主尺示数为5cm，
游标尺示数为3×0.05mm=0.15mm=0.015cm，游标卡尺示数为5cm+0.015cm=5.015cm； 21*cnjy*com
（2）由图乙所示可知，螺旋测微器固定 ( http: / / www.21cnjy.com )刻度示数为4.5mm，游标尺示数为20.0×0.01mm=0.200mm，螺旋测微器示数为4.5mm+0.200mm=4.700mm；
（3）用多用电表的电阻“×1”挡，由图丙所示可知，电阻阻值为22×10=220Ω；
⑷电源电动势为4V，故电压表应选V1，通过待测电阻的最大电流约为，显然电流表应选A2；因待测电阻值远小于电压表内阻，电流表应选外接法；为减小实验误差，要求测得多组数据进行分析应用分压式接法，为保证电路安全方便实验操作，滑动变阻器应选R1电路图如图所示
考点：本题考查游标卡尺、螺旋测微器的使用，多用电表的读数，伏安法测电阻。
60．R1=9500Ω ； R1=90000Ω
【解析】
试题分析：当使用a、b两个端点时，量程为0~10V
当使用a、c两个端点时，量程为0~100V
由以上两式解得R1=9500Ω R1=90000Ω
考点：电表的改装.
甲
甲
乙
图（甲）
图（乙）
R
0
5
0
20
25
15
A—V—Ω
Ω
V
～
－
～
图10
0
25
20
15
乙
丙
5
6
7
0
5
10
甲
cm
R1
E
S
R
V1
A2
21世纪教育网 -- 中国最大型、最专业的中小学教育资源门户网站。 版权所有@21世纪教育网
选修3-1第二章恒定电流第八节多用电表的原理
第I卷（选择题）
评卷人 得分
一、选择题
1．如图所示，其中电流表A的量程为0.6A，表盘均匀划分为30个小格，每一小格表示0.02A；的阻值等于电流表内阻的；的阻值等于电流表内阻的2倍。若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是
( http: / / www.21cnjy.com )
A.将接线柱1、2接入电路时，每一小格表示0.04A
B.将接线柱1、2接入电路时，每一小格表示0.02A
C.将接线柱1、3接入电路时，每一小格表示0.06A
D.将接线柱1、3接入电路时，每一小格表示0.01A
2．电流表的内阻是Rg=200Ω，满刻度 ( http: / / www.21cnjy.com )电流值是Ig=500μΑ，现欲把这电流表改装成量程为1.0V的电压表，正确的方法是 ( )
A．应串联一个1800Ω的电阻 B．应并联一个0．1Ω的电阻
C．应串联一个0．1Ω的电阻 D．应并联一个1800Ω的电阻
3．两只完全相同的电流表，一只改装成电压表，一只改装成电流表，一同学做实验时，误将电压表和电流表串联起接入电路中，则( )
A．两只表的指针都不能偏转
B．两只表的指针偏转角度相等
C．电压表的指针有偏转，电流表的指针几乎不偏转
D．电流表的指针有偏转，电压表的指针几乎不偏转
4．两只电压表V1和V2是由完全相同的两个 ( http: / / www.21cnjy.com )表头改装成的，电压表V1的量程是5V，电压表V2的量程是15V，把它们串联起来接人电路中，则下列说法中正确的是
A．它们的示数相等，指针偏转角度也相等
B．它们的示数之比为l:3，指针偏转角度相等
C．它们的示数相等，指针偏转角度之比为1:3
D．它们的示数之比、指针偏转角度之比均为1:3
5．在图(a)所示电路中，V1、V2都是有 ( http: / / www.21cnjy.com )0～3 V和0～15 V两个量程的电压表．当闭合开关后，两个电压表指针偏转均如图(b)所示，则电阻R1、R2两端的电压分别为( )
( http: / / www.21cnjy.com )
A．9.6 V,2.4 V B．12 V,2.4 V
C．2.4 V,12 V D．2.4 V,9.6 V
6．下列说法正确的是（ ）
A、根据I=U/R可知，导体中的电流与导体两端的电压成正比，跟导体的电阻成反比
B、根据R=U/I可知，导体中的电阻与导体两端的电压成正比，跟导体的电流成反比
C、正电荷定向移动的方向是电流的方向，因电流有方向，所以电流是矢量
D、电流表和电压表都是有表头G改装而成，若改装成电压表需串上一大电阻，若改装成电流表需并上一小电阻
7．如图所示是一欧姆表(多 ( http: / / www.21cnjy.com )用电表欧姆挡)的结构示意图，虚线框内有欧姆表的内部电路，红、黑表笔分别插入正、负插孔，虚线框内的欧姆表的内部电路图正确的是( )
( http: / / www.21cnjy.com )
8．在下列所示的电路图中，能用电压表正确测出灯L1两端电压的是
( http: / / www.21cnjy.com )
第II卷（非选择题）
评卷人 得分
二、填空题
9．一灵敏电流计，允许通过的最大电流（满刻度电流）为Ig=50μA，表头电阻Rg=1kΩ，若改装成量程为Im=1mA的电流表， 应并联的电阻阻值为 Ω，若将改装后的电流表再改装成量程为Um=10V的电压表，应再串联一个阻值为 Ω的电阻。（结果保留四位有效数字）
10．如图甲，是一个简易的多用电表简化 ( http: / / www.21cnjy.com )电路图，作为电压表使用时，选择开关应接 ；作为欧姆表使用时，选择开关应接 （填“1”、“2”或“3”）；使用时，电流一定从 端流入多用电表
（填“A”或“B”）．
评卷人 得分
三、实验题
11．图（a）为某同学改装和校准毫安表的电路图，其中虚线框内是毫安表的改装电路。
( http: / / www.21cnjy.com )
（1）已知毫安表表头的内阻为100 ( http: / / www.21cnjy.com )Ω，满偏电流为1 mA，R1和R2为阻值固定的电阻。若使用a和b两个接线柱，电表量程为3 mA：若使用a和c两个接线拄，电表量程为10mA。由题给条件和数据，可以求出R1=_______Ω，R2=_______Ω。
（2）现用一量程为3mA，内阻为1 ( http: / / www.21cnjy.com )50Ω的标准电流表A对改装电表的3mA挡进行校准，校准时需选取的刻度为0.5．1.0、I.5、2.0．2.5、3.0mA。电池的电动势为1.5 V，内阻忽略不计；定值电阻R0有两种规格，阻值分别为300Ω和1000Ω：滑动变阻器R有两种规格，最大阻值分别为750Ω和3000Ω，则R0应选用阻值为_________Ω的电阻，R应选用最大阻值为_________Ω的滑动变阻器。
（3）若电阻R1和R2中有一个因损坏而阻值变 ( http: / / www.21cnjy.com )为无穷大，利用图（b）的电路可以判断出损坏的电阻，图（b）中的R/为保护电阻，虚线框内未画出的电路即为图（a）虚线框内的电路。则图中的d点应和接线柱_______（填“b”或“c”）相连。判断依据是：__________
12．描绘“6V，3W”灯泡的伏安特性曲线，提供了下列器材:
A．电压表V（3V，内阻约3kΩ）
B．电流表A（0.6A，内阻约0.3Ω）
C．电阻箱R（0—99999Ω）
D．滑动变阻器R1（0—20Ω）;
E．滑动变阻器 R2（0—100Ω）
F．待测灯泡L“6V，3W”
G．电源E（电动势约8V、内阻较小）
H．开关、导线若干
①按照实验需要，将电压表的 ( http: / / www.21cnjy.com )量程由3V 扩大至6V，首先测量电压表内阻，某同学采用了如图甲所示的电路，闭合开关S，调节电阻箱阻值为4870Ω 时，电压表指针刚好满偏；再调节电阻箱阻值为12720Ω时，电压表指针在满刻度的一半，则电压表的内阻RV = Ω;从理论上分析，实验测得电压表内阻值 （选填“大于”、“小于”或“等于”）真实值。
②图乙是测量灯泡电流随电压变化的实物电路，请你用笔划线代替导线完成电路连接（要求在闭合开关前，滑动变阻器滑动头置于最左端）.
③实验中，滑动变阻器应选择___________（选填“R1”或“R2”）.
13．(1)游标为20分度(测量值可准确到0．05 mm)的卡尺示数如图所示，两测脚间狭缝的宽度为______mm
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
(2)如图所示是学生实验用的多用电表刻度盘，当选用量程为50 V的直流电压档测量电压时，表针指于图示位置，则所测电压为_____V；若选用倍率为“×100”的电阻档测电阻时，表针也指于同一位置，则所测电阻的阻值为___
14．某实验探究小组在测量某个电阻Rx的阻值时：
( http: / / www.21cnjy.com )
①首先实验小组利用多用电表进行粗测，当转换开关转到“×1 0’’档，指针指在图中位置，则待测的电阻Rx为____.
②为了更准确测量出Rx的阻值，实验小组又利用量程相同的两个电压表、电阻箱、电池、开关、变阻器等设计了如图所示的测量电路。实验步骤如下：
A．根据实验电路图连接好实验电路，将滑动变阻器的滑片调到最右端
B．合上开关S,将滑动变阻器的滑片向左端滑动,使两个电压表指针都有较大角度的偏转
C．调节电阻箱Ro的阻值，使两个电压表的读数相等
D．记下电阻箱Ro的阻值，即为待测电阻Rx的阻值
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
回答下面问题：
(I)根据实验电路图，用笔画线代替导线将实物图补充完整；
(II)若两电压表的内阻不等，且R1>R2，则测量结果比真实值_________(选填：“偏大"、 “偏小"或“不变")；
(III)若两电压表的内阻分别为RI、R2(RIR2，且均没有远大于Rx)，两电压表的读数均为U； 电阻箱的阻值为Ro，则Rx=________________________。
15．（4分）如图是一个多用表欧姆档内部电路示意图。电流表满偏电流0.5mA、内阻10Ω；电池电动势1.5V、内阻1Ω；变阻器阻值0-5000Ω。
（1）该欧姆表的刻度值是按电池电动势为1.5V刻度的，当电池的电动势下降到1.45V、内阻增大到4Ω时仍可调零。调零后阻值将变_________（选填“大”或“小”）；若测得某电阻阻值为300Ω，则这个电阻的真实值是________Ω
（2）该欧姆表换了一个电 ( http: / / www.21cnjy.com )动势为1.5V，内阻为10Ω的电池，调零后测量某电阻的阻值，其测量结果___________（选填“偏大”或“偏小”或“准确”）
16．有一个电流表，满偏电流值为Ig=3 mA，内阻Rg=50，面板如图所示。
(1)如果将这个电流表改装成量程为0.6 A的电流表，那么要与该电表并联一个电阻Rr ，则Rr大小是____。（保留三位有效数字）
(2)现有一只电压表(0—3V，内阻约1 k)和用以上改装后的电流表去测量一电池的电动势E(约为2.4V)和内阻r（约为0.8），实验室还提供了如下器材：滑动变阻嚣R(0—10；l A)；开关，导线若干，试在方框中画出能精确测量该电源电动势和内阻的实验原理图（要求考虑电压表和电流表的内阻影响）
(3)闭合开关S进行实验时，由于改装后的电流表没有更换刻度面板（但接法没有错误），滑动变阻器向另一端移动的过程中依次记录了滑片在两个位置时电压表和电流表的数据分别为：2.2 V和1.0mA；1.9V和2.5mA，根据此数据可求得该电源电动势E=________V，内电阻r=_________。（保留两位有效数字）
( http: / / www.21cnjy.com )
17．某同学用量程为1mA.内阻为12 ( http: / / www.21cnjy.com )0Ω的表头按（图a）所示电路改装成量程分别为1V和1A的多用电表。图中R1和R2为定值电阻，S为开关。回答下列问题：
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
（1）根据（图a）所示的电路，在（图b）所示的实物图上连线。
（2）开关S闭合时，多用电表用于测量________（填“电流”、“电压，或“电阻”）；开关S断开时，多用电表用于测量________ （填“电流”、“电压”或“电阻”）。
（3）表笔A应为________色（填“红”或“黑”）。
（4）定值电阻的阻值R1＝________Ω，R2＝________Ω。（结果取3位有效数字）
18．如图A.所示是一个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图应是B.图中的（ ）
( http: / / www.21cnjy.com )
19．（1）如图所示为简单欧姆表原理示 ( http: / / www.21cnjy.com )意图，其中电流表的满偏电流Ig＝300μA，内阻Rg＝100Ω，可变电阻R的最大阻值为10 kΩ，电池的电动势E=1．5V，内阻r ＝0．5Ω，图中与接线柱A相连的表笔颜色应该是（ ）（填“红”或“黑”）色，按正确使用方法测量电阻Rx的阻值时，指针指在刻度盘的正中央，则Rx＝ kΩ。若该欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能调零，用正确使用方法再测上述Rx其测量结果与原结果相比较（ ）。（填“变大”、“变小”或“不变”）
( http: / / www.21cnjy.com )
20．某学习小组要探究导电溶液的电 ( http: / / www.21cnjy.com )阻在体积相同时，电阻值与长度的关系。选取一根乳胶管，里面灌满了稀盐水，两端用粗铜丝塞住管口，形成一段封闭的圆柱形盐水柱。进行了如下实验：
①用多用电表粗测盐水的电阻：该小组首先选 ( http: / / www.21cnjy.com )用“×100”欧姆挡，其阻值如图（甲）中指针a所示，为了减小多用电表的读数误差，多用电表的选择开关应换用_________（选填“×10”或“×1000”）欧姆挡；改换选择开关后，若测得阻值如图（甲）中指针b所示，则Rx的阻值大约是__________Ω；
②现采用伏安法测盐水柱Rx的电阻，有如下实验器材：
A．锂电池（电动势标E称值为3.7V）
B．电压表V（量程4V，RV约为4.0kΩ）
C．电流表A1（量程100mA，RA1约为5Ω）
D．电流表A2（量程2mA，RA2约为50Ω）
E．滑动变阻器R1（0～40Ω，额定电流为1A）
F．开关S一只，导线若干为了测定盐水柱Rx的阻值，该小组同学实验时电流表应该选择____（填A1或A2）。21·cn·jy·com
③为探究导电溶液的电阻在体积V相同时，电阻值R与长度L的关系。该小组同学通过握住乳胶管两端把它均匀拉长改变长度，多次实验测得稀盐水柱长度L和电阻R的数据。为了定量研究电阻R与长度L的关系，该小组用纵坐标表示电阻R，作出了如右图（乙）所示的图线，你认为横坐标表示的物理量是_______。（选填、、或）
21．某同学将量程为200A，内阻为500的表头改装成量程为1mA和10mA的双量程电流表，设计电路如图所示．定值电阻R1=500Ω，R2=250Ω，S为单刀双掷开关，A.B为接线柱．回答下列问题：
( http: / / www.21cnjy.com )
（1）将开关S置于“1”挡时，量程为______mA；
（2）定值电阻的阻值R3=______Ω．（结果取3位有效数字）
（5）利用改装的电流表进行某次测量时，S置于“2”挡，表头指示如图所示，则所测量电流的值为____mA．
( http: / / www.21cnjy.com )
22．图1为正在测量中的多用电表表盘，请完成下列问题：
( http: / / www.21cnjy.com )
（1）如果用直流“50V”挡测量电压，指针位置如图1所示，读数为＿＿V；
（2）用图1多用电表测量电阻时，多用电表内部的电路可以等效为一电池、一个可变电阻和一表头相串联，如图2所示，电源电动势E=1.5V，选择开关在“×1”挡，把它的两表笔短接，旋转可变电阻R1的旋钮，当指针指向“0”时，流过多用电表的电流为 mA；
（3）图2是测量Rx阻值时的电路，欧 ( http: / / www.21cnjy.com )姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能进行欧姆调零，按正确使用方法再测Rx的值，其测量结果与原结果相比将较 （填空“变大”、“变小”或“不变”）。
（4）图3是将表头G改装成两个倍率挡（ ( http: / / www.21cnjy.com )如“×1”、“ ×10”）的欧姆表电路原理图，则当开关S合向 端（选填“a”或“b”）时，欧姆表是较大倍率挡。
( http: / / www.21cnjy.com )
23．磁电式电流表（表头）最基 ( http: / / www.21cnjy.com )本的组成部分是磁铁和放在磁铁两极之间的线圈，由于线圈的导线很细，允许通过的电流很弱，所以在使用时还要扩大量程．已知某一表头G，内阻Rg=300Ω，满偏电流Ig=5mA，要将它改装为量程为0～3A的电流表，所做的操作是（ ）
A．串联一个200Ω的电阻
B．并联一个200Ω的电阻
C．串联一个约0.5Ω的电阻
D．并联一个约0.5Ω的电阻
24．（1）多用电表测未知电阻阻值的电 ( http: / / www.21cnjy.com )路如图（a）所示，电池的电动势为E、内阻为r， R0为调零电阻，Rg为表头内阻，电路中电流I与待测电阻的阻值Rx关系图像如图（b）所示，则该图像的函数关系式为_____________________；（调零电阻R0接入电路的部分阻值用R0表示）
（2）下列根据图（b）中I-Rx图线做出的解释或判断中正确的是________；（有两个选项正确）
A．用欧姆表测电阻时，指针指示读数越大，测量的误差越小
B．欧姆表调零的实质是通过调节R0，使Rx=0时电路中的电流I=Ig
C．Rx越小，相同的电阻变化量对应的电流变化量越大，所以欧姆表的示数左密右疏
D．测量中，当Rx的阻值为图（b）中的R2时，指针位于表盘中央位置的右侧
（3）某同学想通过一个多用电表中的欧姆挡， ( http: / / www.21cnjy.com )直接去测量某电压表（量程10 V）的内阻（大约为几十千欧），欧姆挡的选择开关拨至倍率×1K挡．先将红、黑表笔短接调零后，选用图（c）中________（填“A”或“B”）方式连接。在本实验中，如图（d）所示为欧姆表和电压表的读数，请你利用所学过的知识，求出欧姆表电池的电动势为________V。（计算结果保留三位有效数字）
25．请完成以下两小题：
（1）图a中螺旋测微器读数为____mm。图b中游标卡尺（游标尺上有50个等分刻度）读数为________cm。
( http: / / www.21cnjy.com )
（2）欧姆表“×1”档的中值 ( http: / / www.21cnjy.com )电阻为20Ω，已知其内装有一节干电池，干电池的电动势为1．5V。该欧姆表表头满偏电流为___________mA，要测2.5KΩ的电阻应选__________档．
26．(9分)某同学用以下器材接成图1 ( http: / / www.21cnjy.com )所示的电路，并将原微安表盘改画成如图2所示，成功地改装了一个简易的“R×1k”的欧姆表，使用中发现这个欧姆表用来测量阻值在10kΩ—20kΩ范围内的电阻时精确度令人满意，表盘上数字“15”为原微安表盘满偏电流一半处。所供器材如下：
( http: / / www.21cnjy.com )
A.Ig=100μA的微安表一个
B.电动势E=1.5V，电阻可忽略不计的电池
C.阻值调至14kΩ电阻箱R一个
D.红、黑测试表棒和导线若干
（1）原微安表的内阻Rg= Ω
（2）在图1电路的基础上，不换微安表和 ( http: / / www.21cnjy.com )电池，图2的刻度也不改变，仅增加1个电阻，就能改装成“R×1”的欧姆表。要增加的电阻应接在________之间 （填a、b、c），规格为 。（保留两位有效数字）
（3）画出改装成“R×1”的欧姆表后的电路图。
27．在“测定金属的电阻率”的实验中，某同学进行了如下操作：
(1)为了合理选择实验方案和器材，首先使 ( http: / / www.21cnjy.com )用欧姆表（ 1挡）粗测拟接入电路的金属丝的阻值R。欧姆调零后，将表笔分别与金属丝两端连接，某次测量结果如图所示，则这次测量的读数R=_____Ω。
( http: / / www.21cnjy.com )
(2)使用电流表和电压表准确测量金属丝的阻值 ( http: / / www.21cnjy.com )。为了安全、准确、方便地完成实验，除电源（电动势为4V，内阻很小）、待测电阻丝、导线、开关外，电压表应选用 ，电流表应选用 ，滑动变阻器应选用 （选填器材前的字母）。
(3)若采用上图所示的电路测量金属丝的电阻，电压表的左端应与电路中的_______点相连（选填“a”或“b”）。
( http: / / www.21cnjy.com )
28．如图所示是简化的多用电表的电路 ( http: / / www.21cnjy.com )图．转换开关S与不同接点连接，就组成不同的电表，已知R3＜R4，下面是几位同学对这一问题的议论，请你判断下列说法正确的是( )
A．S与1或2连接时，多用电表就成了电流表，且前者量程较大
B．S与3或4连接时，多用电表就成了电流表，且前者量程较大
C．S与3或4连接时，多用电表就成了电压表，且前者量程较大
D．S与5连接时，多用电表就成了欧姆表
29．如图为多用表欧姆档的原理图，其中 ( http: / / www.21cnjy.com )电流表的满偏电流为300μA，内阻rg=100Ω，调零电阻的最大阻值R=50kΩ，串联的固定电阻R0=50Ω，电池电动势E=1.5V。用它测量电阻Rx，能比较准确测量的范围是（ ）
( http: / / www.21cnjy.com )
A.30kΩ～80kΩ B.3kΩ～8kΩ
C.300Ω～800Ω D.30Ω～80Ω
30．(8分)某同学要测量一均匀新材料制成的圆柱体的电阻率ρ。步骤如下：
（1）用游标为20分度的卡尺测量其长度如图，由图可知其长度为 mm；
( http: / / www.21cnjy.com )
（2）用螺旋测微器测量其直径如右上图，由图可知其直径为 mm；
( http: / / www.21cnjy.com )
（3）用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图，则该电阻的阻值约为 Ω。
（4）若该同学用伏安法跟用多用电表测量得到的R测量值几乎相等，由此可估算此圆柱体材料的电阻率约为ρ＝ 。（保留2位有效数字）
31．欧姆表是由表头、干电池和调零电阻等串联而成的，有关欧姆表的使用连接，以下说法不正确的是（ )
A．使用前检查指针是否指在左侧“0”刻度处
B．测电阻前要使红黑表笔相接，调节调零电阻，使表头的指针指右侧零
C．红表笔与表内电池负极相连接，黑表笔与表内电池正极相连接
D．测电阻时，表针向右偏转角度越大，待测电阻阻值越大
32．用如图甲所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。
（1）请根据下列步骤完成电阻测量：
( http: / / www.21cnjy.com )
①旋动部件________，使指针对准电流的“0”刻度线。
②将K旋转到电阻挡“×100”位置。
③将插入“＋”、“ ”插孔的表笔短接，旋动部件______，使指针对准电阻的“0”刻度线。
（2）将调好零的多用电表按正确步骤测量一 ( http: / / www.21cnjy.com )电学元件P的电阻，P的两端分别为a、b，指针指示位置如图乙所示。则通过P的电流方向是________（选填“a→b”或“b→a”），为使测量比较精确，应将选择开关旋到________的倍率挡位上，并需重新调零，再进行测量。
33．实验室新进了一批多用电表、电 ( http: / / www.21cnjy.com )流表、电压表、开关、滑动变阻器、导线和学生电源等电学元件。在某次课外小组活动中王大明和李小东分别做了如下实验：
王大明用已调零且选择旋钮指向欧姆挡“ ( http: / / www.21cnjy.com )×10”位置的多用电表测某电阻阻值，根据如图所示的表盘，被测电阻阻值是_______Ω．若将该表选择旋钮置于1 mA挡测电流，表盘仍如图所示，则被测电流为__ ____mA．
( http: / / www.21cnjy.com )
34．（6分）指针式多用电表是电路测量的常用工具。现用多用电表测量一个定值电阻的阻值（阻值约为一百多欧姆）。
（1）将红、黑表笔分别插入“+”、“ ”插孔，接下来必要的操作步骤和正确的顺序是 。（请将必要步骤前的序号按正确的顺序写出）
①将选择开关旋转“×10”的位置；
②将选择开关旋转“×100”的位置；
③用两支表笔的金属部分分别接触电阻的两条引线；
④根据指针所指刻度和选择开关的位置，读出电阻的阻值；
⑤将两支表笔直接接触，调整“欧姆调零旋钮”使指针指向“0Ω”。
（2）若正确测量时指针所指刻度如图10所示，则这个电阻阻值的测量值是 Ω。
（3）在使用多用电表测量电阻时，若双手捏住红、黑表笔金属部分，则测量结果将 。（选填“偏大”或“偏小”）
35．某同学使用多用电表粗略测量一定值电阻的阻值：
（1）表内电池的 极与红表笔相连；
（2）先把选择开关旋到“×1k”挡位，测量时指针偏转如图所示。请你简述接下来的测量过程：
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
①断开待测电阻，将选择开关旋到__ _ __；
②将两表笔短接，____________ ________；
③再接入待测电阻，重新读数；
④测量结束后，将选择开关旋到 。
（3）表盘的示数如图，则电阻值是 Ω。
( http: / / www.21cnjy.com )
（4）接下来采用“伏安法”较准确地测量 ( http: / / www.21cnjy.com )该电阻的阻值，所用实验器材如下图所示。其中电压表内阻约为5kΩ，电流表内阻约为5Ω 。图中部分电路已经连接好，请完成实验电路的连接。
36．多用电表表头的示意图如 ( http: / / www.21cnjy.com )图所示．在正确操作的情况下：（1）若选择开关的位置如a箭头所示，则测量的物理量是______，测量结果为_______；（2）若选择开关的位置如b箭头所示， 则测量的物理量是________，测量结果为_____；(3)若选择开关的位置如c箭头所示，则测量的物理量是________，测量结果为_____；(4)无论用多用电表进行何种测量(限于直流)，电流都应该从______色表笔流出，从______色表笔流入电表．
( http: / / www.21cnjy.com )
37．某同学设计了一个多量 ( http: / / www.21cnjy.com )程多用电表，其内部结构原理图如图所示。其电流表的量程分别为10mA和250mA，电压表的量程分别为10V和250V，电阻档分别为×10Ω和×100Ω。则下列说法正确的是( )
( http: / / www.21cnjy.com )
A．功能选择开关s与“1” 相接时， 所测物理量和量程分别是直流电流、250mA
B．功能选择开关s与“3” 相接时， 所测物理量和量程分别是直流电流、10mA
C．功能选择开关s与“5” 相接时， 所测物理量和量程分别是直流电压、250V
D．功能选择开关s与“6” 相接时， 所测物理量和量程分别是直流电压、10V
38．（9分）（1）多用电表测未知电阻阻值 ( http: / / www.21cnjy.com )的电路如图（a）所示，电池的电动势为E、内阻为r， R0为调零电阻，Rg为表头内阻，电路中电流I与待测电阻的阻值Rx关系图像如图（b）所示，则该图像的函数关系式为_____________________；（调零电阻R0接入电路的部分阻值用R0表示）
( http: / / www.21cnjy.com )
（2）下列根据图（b）中I-Rx图线做出的解释或判断中正确的是________；（有两个选项正确）
A．用欧姆表测电阻时，指针指示读数越大，测量的误差越小
B．欧姆表调零的实质是通过调节R0，使Rx=0时电路中的电流I=Ig
C．Rx越小，相同的电阻变化量对应的电流变化量越大，所以欧姆表的示数左密右疏
D．测量中，当Rx的阻值为图（b）中的R2时，指针位于表盘中央位置的右侧
（3）某同学想通过一个多用电表中的欧姆挡，直 ( http: / / www.21cnjy.com )接去测量某电压表（量程10 V）的内阻（大约为几十千欧），欧姆挡的选择开关拨至倍率×1K挡．先将红、黑表笔短接调零后，选用图（c）中________（填“A”或“B”）方式连接。在本实验中，如图（d）所示为欧姆表和电压表的读数，请你利用所学过的知识，求出欧姆表电池的电动势为________V。（计算结果保留三位有效数字）
( http: / / www.21cnjy.com )
39．（12分）实际电流表有内阻，测量电流表G1的内阻r1采用如图甲所示的电路。可供选择的器材如下：
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
①待测电流表G1：量程为0 ~ 5 mA，内阻约为300 Ω
②电流表G2：量程为0 ~ 10 mA，内阻约为40 Ω
③定值电阻R1：阻值为10 Ω
④定值电阻R2：阻值为200 Ω
⑤滑动变阻器R3：阻值范围为0 ~ 1000 Ω
⑥滑动变阻器R4：阻值范围为0 ~ 20 Ω
⑦干电池E：电动势约为1.5 V，内阻很小
⑧电键S及导线若干
（1）定值电阻R0应选 ，滑动变阻器R应选 。（在空格内填写序号）
（2）用笔画线代替导线，按图甲要求，在图乙中连接实物图。
（3）实验步骤如下：
①按电路图连接电路（为电路安全，先将滑动变阻器滑片P调到左端）
②闭合电键S，移动滑片P至某一位置，记录G1和G2的读数，分别记为I1和I2；
③多次移动滑动触头，记录各次G1和G2的读数I1和I2；
④以I1为纵坐标，I2为横坐标，作出相应图线，如图丙所示。
⑤根据I1－I2图线的斜率k及定值电阻R0，得到待测电流表G1的内阻表达式为r1 = 。（用k、R0表示）2·1·c·n·j·y
( http: / / www.21cnjy.com )
（4）若测定G1表的内阻r1为290 Ω，用 ( http: / / www.21cnjy.com )它改装成如图丁的一个多量程多用电表，电流、电压和电阻的测量都各有两个量程(或分度值)不同的档位。1、2两个档位为电流表档位，其中的大量程是小量程的10倍。
( http: / / www.21cnjy.com )
①关于此多用表，下列说法正确的是：
A．当转换开关S旋到位置4时，是电阻档
B．当转换开关S旋到位置6时，是电压档
C．转换开关S旋到5的量程比旋到6的量程大
D．A表笔为红表笔，B表笔为黑表笔
②图中的电源 E′ 的电动势 ( http: / / www.21cnjy.com )为9.0 V，当把转换开关S旋到位置4，在AB之间接900 Ω电阻时，表头G1刚好半偏。已知之前的操作顺序和步骤都正确无误。则R5 = Ω，R6 = Ω。21·世纪*教育网
40．下列关于欧姆表的说法中正确的是( )
A．欧姆表的每一档测量范围都是0到“∞”
B．红表笔与表内电池负极相联，黑表笔与表内电池正极相联
C．“∞”刻度一般在刻度盘的右端
D．用欧姆表测电阻时，指针越靠近右边误差越小
41．在物理课外活动中，刘聪同学 ( http: / / www.21cnjy.com )制作了一个简单的多用电表，图甲为该电表的电路原理图.其中选用的电流表满偏电流Ig=10 mA，当选择开关接3时为量程250 V的电压表.该多用电表表盘如图乙所示，下排刻度均匀，上排刻度不均勻且对应数据没有标出，C为中间刻度.若指针
( http: / / www.21cnjy.com )
（1）若指针在图乙所示位置，选择开关接1时，其读数为______;选择开关接3时，其读数为______
（2）为了测选择开关接2时欧姆表的内阻和表内电源的电动势，刘聪同学在实验室找到 了一个电阻箱，设计了如下实验：
①将选择开关接2，红黑表笔短接，调节R1的阻值使电表指针满偏；
②将电表红黑表笔与电阻箱相连，调节电阻箱使电表指针指中间刻度位置C处，此时电阻箱的示数如图丙，则C处刻度应为______Ω.
③计算得到表内电池的电动势为______V.(保留两位有效数字）
(3)调零后将电表红黑表笔与某一待测电阻相连，若指针指在图乙所示位置，则待测电阻的阻值为______Ω.(保留两位有效数字）
42．现有一块59C2型的小量程电流表G（表头），满偏电流为，内阻约为800～850，把它改装成、的两量程电流表。可供选择的器材有：
滑动变阻器R1，最大阻值20； 滑动变阻器，最大阻值
电阻箱，最大阻值 定值电阻，阻值；
电池E1，电动势1.5V；电池，电动势；电池，电动势；（所有电池内阻均不计）
单刀单掷开关和，单刀双掷开关，电阻丝及导线若干。
（1）采用如图1所示电路测量表头的内阻，为提高测量精确度，选用的电池为 。
( http: / / www.21cnjy.com )
图1
（2）用半偏法测图1中的电流表G的内阻。下列说法中正确是 。
A．电键接通前，滑动变阻器R必须调节到高阻值处。
B．电键接通前，电阻箱的阻值无需调节。
C．当电流表示数从满偏电流Ig调到半偏电流Ig/2时，电阻箱中电流强度稍大于Ig/2。
D．滑动变阻器R的阻值的大小，对实验误差没有影响。
（3）将G改装成两量程电流表。现有两种备选电路，图2和图3。图 为合理电路，另一电路不合理的理由是 。
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
图2 图3
43．（1）某照明电路出现故障，其电路如图 ( http: / / www.21cnjy.com )1所示，该电路用标称值12V的蓄电池为电源，导线及其接触完好。维修人员使用已调好的多用表直流50V挡检测故障。他将黑表笔接在c点，用红表笔分别接触电路的a、b点。
( http: / / www.21cnjy.com )
①断开开关，红表笔接a点时多用表指示如图2所示，读数为 V，说明 正常（选填：蓄电池、保险丝、开关、小灯）。
②红表笔接b点，断开开关时，表针不偏转 ( http: / / www.21cnjy.com )，闭合开关后，多用表指示仍然和图2相同，可判断发生故障的器件是 。（选填：蓄电池、保险丝、开关、小灯）
44．（6分）如图为一简单欧姆表原理示意图，
( http: / / www.21cnjy.com )
其中电流表的满偏电流Ig＝300 ( http: / / www.21cnjy.com )μA，内阻Rg＝100 Ω，可变电阻R的最大阻值为10 kΩ，电池的电动势E＝1.5 V，内阻r ＝0.5 Ω，图中与接线柱A相连的表笔颜色应是_______色．按正确使用方法测量电阻Rx的阻值时，指针指在刻度盘的正中央，则Rx＝______ kΩ.
若该欧姆表使用一段时间 ( http: / / www.21cnjy.com )后，电池电动势变小、内阻变大，但此表仍能调零，按正确使用方法再测上述Rx，其测量结果与原结果相比将_______(填“变大”、“变小”或“不变”)．
45．（6分）某物理兴趣小组准备自制一只欧姆表，现有以下实验器材：
A．Ig=l00μA的微安表一个
B．电动势E=1.5V，内阻可忽略不计的电源一个
C．最大电阻为99999Ω的电阻箱R一个
D．红、黑测试表笔和导线若干
某同学用以上器材接成如图甲所示的电路，并将电阻箱的阻值调至14kΩ，就成功地改装了一个简易的“R×1k”的欧姆表，改装成的欧姆表表盘刻线如图乙所示，其中“15”刻线是微安表的电流半偏刻线处。21世纪教育网版权所有
( http: / / www.21cnjy.com )
（1）红表笔一定是 （填“A”或“B”）
（2）原微安表的内阻Rg= Ω
（3）理论和实验研究均发现，在图甲电路的基础上（不改换微安表、电源和电阻箱的阻值）。图乙的刻度及标度也不改变，仅增加一个电阻R′，就能改装成“R×l”的欧姆表，如图丙所示，则电阻R′ = Ω（保留两位有效数字）
46．一个电流表的满偏电流Ig=1mA，内阻Rg=500。.
（1）把它改装成满偏电压U=10V的电压表；应 联 一个 的电阻。
（2）把它改装成满偏电流I=1A的电流表； 应 联一个 的电阻。(用分数表示)
47．在如图甲所示的电路中，四节干电池 ( http: / / www.21cnjy.com )串联，小灯泡A、B的规格为“3.8 V，0.3 A”．合上开关S后，无论怎样移动滑动片，A、B灯都不亮．
( http: / / www.21cnjy.com )
(1)用多用电表的直流电压挡检查故障
①量程应该选（ ）
A．2.5 V B．10 V C．50 V D．250 V
②测得c、d间电压约为5.8 V，e、f间电压为0，则故障是（ ）
A．B灯丝断开 B．A灯丝断开
C．d、e间连线断开 D．B灯被短路
(2)接着训练用多用表测小灯泡电阻。
①测量前，一定要将电路中的开关S_ _（选填闭合或断开）
②将多用表的选择开关置于测电阻档的（ ）
A．“×1”挡 B．“×10”挡 C．“×100”挡 D．“×1k”挡
③将选择开关置于选择好档位上，应该进行最重要的一步是：将两表笔 ，调整 ，使指针指在 0刻度线上.
④某次测试结果如图乙所示 ，灯泡电阻读数为 _ Ω。
( http: / / www.21cnjy.com )
⑤换掉损坏的元件，电路正常后，闭合 ( http: / / www.21cnjy.com )开关，发现灯很亮。断开开关，将选择开关置于“500mA”挡，将红表笔与开关右边的a接线柱接触，黑表笔与开关左边的b接线柱接触，稳定时其指针也指在上一题所指位置，则通过电灯的电流是 mA.
48．下述图中，游标卡尺示数是___ ( http: / / www.21cnjy.com )____cm，螺旋测微器示数是______mm，欧姆表的档位开关置于“×100”档，用它测电阻的示数是________Ω。
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
49．在测定金属丝电阻率的实验中，需要测量金属丝的电阻，可供选用的器材如下：
待测金属丝：Rx（阻值约5Ω）
电流表A1：量程0.6A，内阻r1约为0.2Ω
电流表A2：量程10mA，内阻r2=50Ω
定值电阻R1：阻值20Ω
定值电阻R2：阻值200Ω
滑动变阻器R：阻值范围0~5Ω
电源E：干电池2节
开关S，导线若干。
①要想较准确测量待测金属丝的阻值，应选用定值电阻 。（填R1或R2）
②实验中要求金属丝中的电流能从0开始变化，请在方框图中画出该实验的电路图（图中务必标出选用的电流表和定值电阻的符号）。
( http: / / www.21cnjy.com )
③若实验中A1表的示数为0.36A，A2表的示数为5.4mA，待测金属丝的阻值为 Ω（结果保留两位有效数字）。
50．（7分）需要组装一个单量程的欧姆表，所给电源的电动势为3.0V，内阻可忽略不计，其他可供选择的主要器材有：
（1）电流表A1（量程0~300μA，内阻3000Ω）
（2）电流表A2（量程0~3mA，内阻500Ω）
（3）变阻器R1（阻值范围0~300Ω）
（4）变阻器R2（阻值范围0~800Ω）
①在方框内完成组装欧姆表的电路图（要标明所选器材的代号，如A1）；
②电流表的表盘刻度分为三等分大格，如上 ( http: / / www.21cnjy.com )图所示，其中0为电流表的零刻度，则该单量程欧姆表按正确的方法组装完成后，刻度C表示的电阻值为 Ω，刻度B表示的电阻值为 Ω.
51．某同学想通过一个多 ( http: / / www.21cnjy.com )用电表中的欧姆挡直接去测量某电压表（量程为10 V）的内阻（大约为几十千欧），该多用电表刻度盘上读出电阻刻度中间值为30，则：
( http: / / www.21cnjy.com )
（1）欧姆挡的选择开关拨至____ ( http: / / www.21cnjy.com )__（选填“×1k”或“×100”）挡，先将红、黑表笔短接调零后，选用下图中______（选填“A”或“B”）方式连接.2-1-c-n-j-y
（2）在实验中，某同学读出欧姆表的读数为______Ω，这时电压表的读数为______V，欧姆表电池的电动势为_______V.
52．多用电表是实验室和生产实际中常用的仪器。
( http: / / www.21cnjy.com )
（1）如图甲所示是一个多 ( http: / / www.21cnjy.com )用电表的内部电路图，在进行电阻测量时，应将S拨到______或______位置；在进行电压测量时，应将S拨到______或______位置。
（2）一多用电表的电阻挡有三个倍率，分别是“×1”、“×10”、“×100”。用“×10”挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到_______挡。如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是____________，若补上该步骤后测量，表盘的示数如图乙，则该电阻的阻值是_______。
53．用多用表的欧姆档测量阻值约为几十k（的电阻Rx，以下给出的是可能的操作步骤，其中S为选择开关，P为欧姆档调零旋钮，21教育名师原创作品
a．将两表笔短接，调节P使指针对准刻度盘上欧姆档的零刻度，断开两表笔
b．将两表笔分别连接到被测电阻的两端，读出Rx的阻值后，断开两表笔
c．旋转S使其尖端对准欧姆档（1k
d．旋转S使其尖端对准欧姆档（100
e．旋转S使其尖端对准交流500V档，并拔出两表笔
把你认为正确的步骤前的字母按合理的顺序填写在横线上:_____ ________。【来源：21cnj*y.co*m】
根据下图所示指针位置，此被测电阻的阻值约为___________（。
( http: / / www.21cnjy.com )
54．图所示，为用伏安法测量一个定 ( http: / / www.21cnjy.com )值电阻阻值的实验所需要的器材实物图，器材规格如下：（1）待测电阻RX（约100Ω）（2）直流毫安表（量程0～10mA，内阻50Ω）（3）直流电压表（量程0～3V，内阻5kΩ）（4）直流电源（输出电压4V，允许最大电流1A）（5）滑动变阻器（阻值范围0～15Ω，允许最大电流1A）（6）电键一个，导线若干条。根据器材的规格和实验要求，在本题的实物图上连线。
( http: / / www.21cnjy.com )
55．某同学对有故障的电热毯进行 ( http: / / www.21cnjy.com )探究，图（a）是电热毯的电路示意图，其中电热线和导线通过金属接线片连接，图（b）为测试电路实物图，A、B为测试表笔，电压表和电流表均可视为理想电表。
( http: / / www.21cnjy.com )
（1）断开K1，用测试电路在1和1 ( http: / / www.21cnjy.com )′之间检测得知电热线无故障，然后测得电热线的U-I曲线如图（c）所示。可求得此电热线的电阻为 Ω。
（2）在答题卷虚线框内画出与图（b）对应的电路原理图。
（3）为了进一步检查故障， ( http: / / www.21cnjy.com )该同学闭合开关K1和K2，用表笔A和B分别对图（a）中所示的各点进行测试，部分测试结果如下表所示。由此测试结果可判断出电路有断路，位置在 （在“1和2”、“1′和2′”、“2和3”、“2′和3′”中选填一项）。
测试点 3和3′ 1和1′ 1和3 1和2′ 2′和3′
电表指针有无偏转 电压表 有 有 无 有 无
电流表 无 有 有 无 有
56．（6分）（2011 海南 ( http: / / www.21cnjy.com )）图1是改装并校准电流表的电路图，已知表头a的量程为Ig=600μA内阻为Rg，A是标准电流表，要求改装后的电流表量程为I=60mA．完成下列填空．
( http: / / www.21cnjy.com )
（1）图1中分流电阻Rp的阻值为 ．
（2）在电表改装成后的某次校准测量中，a表的 ( http: / / www.21cnjy.com )示数如图所是，由此读出流过a电流表的电流为 mA．此时流过分流电阻RP的电流为 mA（保留一位小数）
57．实验室新进了一批低电阻的电磁螺线管，课外活动小组的同学设计了一个实验来测算螺线管使用的金属丝长度（金属丝材料已知）。他们选择了多用电表、电流表、电压表、开关、滑动变阻器、螺旋测微器、导线和学生电源等。【来源：21·世纪·教育·网】
( http: / / www.21cnjy.com )
①使用多用电表粗测金属丝的电阻，操作过程分以下三个步骤：
a．机械调零后，将红、黑表笔分别插入多用电表的“+"、“一”插孔，选择“×1”的电阻档；
b．______________________________（填写b步骤的操作）；
c．把红、黑表笔分别与螺线管金属丝的两端相接，多用表的示数如图甲所示，测得金属丝电阻为____________；
②利用电路更准确测量金属丝Rx石的电阻，为了减少实验误差，应选用____________（选填“乙”或“丙”）电路；
③如图丁所示，使用螺旋测微器测得金属丝的直径为____________mm。
由以上测得的实验数据及查表得到的金属丝电阻率值，可测算出金属丝的长度。
58．LED发光二极管新技术已被广泛 ( http: / / www.21cnjy.com )应用，如家用节能灯（LED灯）、LED投影仪、LED打印机、LED显示屏等。二极管是一种半导体元件，电路符号为“—卧一”，其特点是具有单向导电性，即电流从正极流人时电阻比较小，而从负极流入时电阻很大。
（1）某实验兴趣小组用多 ( http: / / www.21cnjy.com )用电表粗测其正向电阻。他们先将多用电表的选择开关指向欧姆挡中“×10”挡位并正确进行调零，再将多用电表的 表笔（选填“红”或“黑”）与待测二极管的“+”极相接，其表盘及指针所指位置如图所示，则此时品体二极管的电阻为 Ω。
( http: / / www.21cnjy.com )
（2）为了测定该二极管的伏安特性曲线，备用了如下一些仪器：
A．电压表：内阻约20 kΩ，
B．电流表：内阻约200Ω，
C．滑动变阻器（0～20Ω），
D．滑动变阻器（0～10 kΩ），及开关导线若干和够用的电源。
那么该实验中滑动变阻器应该选用 。
①请用这些仪器在方框中画出实验原理图。
( http: / / www.21cnjy.com )
②某同学得出以下一些数据：
( http: / / www.21cnjy.com )
请在所给坐标中画出其特性曲线。
( http: / / www.21cnjy.com )
③若此发光二极管的最佳工 ( http: / / www.21cnjy.com )作电流为12 mA，现将此发光二极管与电动势为3V、内阻不计的电池组相连，还需串联一个R= Ω的电阻（保留三位有效数字），才能使它工作在最佳状态。
59．某同学要测量一由新材料制成的粗细均匀的圆柱形导体的电阻率ρ。步骤如下：
(1)用20分度的游标卡尺测量其长度如图甲所示，由图可知其长度为 cm；
(2)用螺旋测微器测量其直径如图乙所示，由图可知其直径为 mm；
(3)用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱形导体的电阻，表盘的示数如图丙所示，则该电阻的阻值约为 Ω。
(4)该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：
待测圆柱形导体电阻R
电流表A1(量程0～4 mA，内阻约50 Ω)
电流表A2(量程0～10 mA，内阻约30 Ω)
电压表V1(量程0～3 V，内阻约10 kΩ)
电压表V2(量程0～15 V，内阻约25 kΩ)
直流电源E(电动势4 V，内阻不计)
滑动变阻器R1(阻值范围0～15 Ω，额定电流2.0 A)
滑动变阻器R2(阻值范围0～2 kΩ，额定电流0.5 A)
开关S，导线若干。
为减小实验误差，要求测得多组数据进行分析，请在虚线框中画出合理的测量电路图，并标明所用器材的代号。
评卷人 得分
四、计算题
60．如图所示是两个量程的电压表，当使用a、b两个端点时，量程为0~10V，当使用a、c两个端点时，量程为0~100V。已知电流表的内阻Rg为500Ω，满偏电流Ig为1mA，求：电阻R1、R2的阻值 ( http: / / www.21cnjy.com )
参考答案
1．C
【解析】A.B.当接线柱1、2接入电路时，电阻与电流表内阻并联后等效阻值为电流表电阻的，由于电流表的满偏电压为定值，故量程扩大为原来的3倍，则每小格变为0.02×3=0.06A，选项A.B均错误。C.D.当接线柱1、3接入电路时，电阻与电流表内阻并联后再和电阻串联，但串联的电阻对于电流表量程无影响，故每一小格仍为0.06A，选项C正确，选项D错误。故选C。
【考点定位】电表的改装。
2．A
【解析】
试题分析：电流表改装成电压表应串联分压电阻，大小为：，选项A正确。
考点：电表的改装.
3．C
【解析】
试题分析：电流表改装成电压表是串联较 ( http: / / www.21cnjy.com )大的分压电阻；电流表改装成大量程电流表是并联较小的分流电阻；两表串联后，电流相等，但通过电流表的电流大多数从分流电阻通过，故电压表指针有偏转，电流表表头指针偏转角度很小，或者几乎不偏转；故ABD错误，C正确；故选C．
考点：电表的改装
4．B
【解析】
试题分析：串联后电流一样故偏转角度相等 ( http: / / www.21cnjy.com )但两表的读数为两电压表的分压，读数之比为两者的电阻之比故不相等；故A错误；因是串联关系通过两电压表的电流相同，故指针偏转的角度相同，读数之比为两者的电阻之比为1：3，故B正确，CD错误。故选B.
考点：电表的改装.
5．A
【解析】
试题分析：由b图读出电压表V1、V2的读 ( http: / / www.21cnjy.com )数分别为U1=2.40V，U2=12.0V，由a图分析得知，电阻R1两端的电压等于两个电压表读数之差，即为12.0V-2.4V=9.6V；电阻R2两端的电压等于电压表V1的读数2.4V．
所以A正确，BCD错误。
考点：串联电路和并联电路
6．AD
【解析】
试题分析：由欧姆定律知A正确；导体的电 ( http: / / www.21cnjy.com )阻由导体本身决定，与导体两端的电压和通过导体的电流无关，所以B错误；电流的方向只有顺导线和逆导线，并不是和矢量的方向一样指的是方位，所以电流是标量，所以C错误；根据串并联电路的特点知，串联大电阻可以起到分压作用，可以改装大量程电压表，并联小电阻可以起到分流作用，可以改装电流表，所以D正确。 【版权所有：21教育】
考点：欧姆定律、对电流的理解、电表的改装。
7． A
【解析】
试题分析: 由于要保证电流在表头中由红进黑出 ( http: / / www.21cnjy.com )，故红表笔应接电源的负极，黑表笔接电源的正极；并且在测量电阻时要进行欧姆调零；故应串接滑动变阻器。故A正确，B、C、D错误。
考点：多用电表的原理及其使用
8．B
【解析】
试题分析：A、电压表并联在L1 ( http: / / www.21cnjy.com )和L2两个灯泡两端，测量两个灯泡两端的总电压，不符合题意；B、电压表并联在L1两端，测量L1两端的电压，符合题意；C、电压表并联在L2两端，测量L2两端的电压，不符合题意；D、电压表并联在L1两端，但是电压表的接线柱接反了，不符合题意。故选B．
考点：电压表的使用。
9．52.63欧、
【解析】
试题分析：据题意，要将灵敏电流计改装成1mA电流表，需要满足：，即，则有；若将其改成10v电压表，则有：，即，则有：。
考点：本题考查电表的改装。
10．①3；2；A（毎空1分，共3分）
【解析】
试题分析：据题意，电流表电阻R2串 ( http: / / www.21cnjy.com )联，由于电阻R2具有分压作用，则与电流表一起构成了电压表，所以应接开关3；电流表与电源和电阻R1构成欧姆表，所以应选择开关2；电流一般都是红表笔进而黑表笔出，所以电流一定从A端流入。
考点：本题考查多用电表。
11．（1）15；35 （2 ( http: / / www.21cnjy.com )）300；3000（3）c; 闭合开关时，若电表指针偏转，则损坏电阻是R1，若电表指针不动，则损坏电阻是R2
【解析】
试题分析：（1）使用a、b接线柱时，
使用a、c接线柱时，
解得：R1=15Ω，R2=35Ω；
（2）改装后电流表内阻：
R0作为保护电阻，电流最大时，电路总电阻约为：R=r+RA+R0=，R0=R-r-RA=500-33-150=317Ω，则应R0选300Ω；
电路电流最小时：，则滑动变阻器应选择3000Ω的．
（3）由图示电路图可知，图中的d点与接线柱c相连时，闭合开关时，若电表指针偏转，则损坏的电阻是R1，若电表指针不动，则损坏的电阻是R2；
考点：电表的改装.
12．① 2980 ；大于② 电路如图； ③R1
【解析】
试题分析：①由题意可知：；，解得：RV=2980Ω；从理论上分析，因没有考虑电源内阻的影响，故实验测得电压表内阻值大于真实值；②电路如图；③因采用分压电路，故滑动变阻器因选用阻值较小的R1。
( http: / / www.21cnjy.com )
考点：描绘灯泡的伏安特性曲线；测定电压表的内阻。
13．（1）0.15 ；（2）33.0；800
【解析】
试题分析：（1）两测脚间狭缝的宽度为0.05mm×3=0.15mm；（2）所测电压为33.0V；所测电阻的阻值为8×100Ω=800.
考点：游标卡尺；万用表.
14．①170；②(I)电路如图； (II) 偏小；(III)
【解析】
试题分析：①待测的电阻Rx为170.②(I)电路图如图；
( http: / / www.21cnjy.com )
(II)若两电压表的内阻不等，且R1>R2，则由于两电压表示数相同，则两部分的电阻相同，即 因R1>R2，则R0的阻值应小于Rx的阻值，故测量值比真实值偏小；
(III) 由于两电压表示数相同，则两部分的电阻相同，即，解得
考点：测量电阻；万用表的使用.
15．（1）小；290（2）准确
【解析】（1）由闭合电路欧姆定律:得: ，因为式中E变小，r变大，故R0将减小；因为该欧姆表的刻度是按电池电动势为E=1.5V刻度的。测得某电阻阻值为300Ω时，电流表中的电流，其它，当电池电动势下降到E′=1.45V时，此时欧姆表的内阻，由闭合电路欧姆定律得，解得真实值R′=290Ω。
（2）该欧姆表换了一个电动势为1.5V，内阻 ( http: / / www.21cnjy.com )为10Ω的电池，调零后测量某电阻的阻值的测量结果准确，因为电源的内阻的变化，可以通过调零电阻的阻值的变化来抵消。
【考点定位】多用表的应用
16．（1）0.251；（2）如乙图所示；（3）2.4；0.75。
【解析】
试题分析：（1）将电流表的量程从3mA扩大到600mA，扩大为原来的200倍改装原理如图，改装后量程，根据并联电路的特点，得
（2）若电表为理想电表，甲、乙两个电路测量结果相同，实际上电压表内阻不是无穷大，电流表内阻也不是零。若采用甲图，根据闭合电路的欧姆定律有：，电流表示数并不等于通过电源的电流，而电压表内阻未知，不能算出干路电流，测量结果必然存在误差。若采用乙图，根据闭合电路的欧姆定律有：，此时电流为干路电流，其中电流表内阻，由此测量结果较精确，故采用乙电路图。
（3）根据有：和
其中，
解得电源电动势
电源内阻
考点：实验—用伏安法测电源的电动势和内电阻，电流表的改装，闭合电路的欧姆定律
17．
（1）如下图：
( http: / / www.21cnjy.com )
（2）电流；电压；（3）黑；（4）1.00；880。
【解析】
试题分析:（2）当开关闭合时，整个电路处于 ( http: / / www.21cnjy.com )并联状态，根据并联电路总电阻小于分电阻，此时总电阻小于表头的电阻，故应是电流表。反之，开关断开时候，总电阻大于R2，故应是电压表。
（3）根据表头的正负可知电流的流向，故A为黑表笔
（4）当开关断开时候，作为电压表，要求量程为1V，，根据串联电路大电阻分大电压，;根据串联电路大电阻分小电流：
考点：电表改装
18．A
【解析】
试题分析：根据红进黑出可知红表笔连电源的负极，黑表笔连电源正极，由于欧姆档有不同的量程，所以需要串联一个滑动变阻器，故A正确【出处：21教育名师】
考点：考查了欧姆表的工作原理
19．红；5；变大
【解析】
试题分析：在欧姆表的内部电源负极和红表笔相连，故图中与接线柱A相连的表笔颜色应该是红色；指针指在刻度盘的正中央时，通过电流计的电流为，则根据欧姆定律：，，解得；当电池电动势变小、内阻变大时，欧姆得重新调零，由于满偏电流Ig不变，由公式：，欧姆表内阻R内得调小，待测电阻的测量值是通过电流表的示数体现出来的，由，可知当R内变小时，I变小，指针跟原来的位置相比偏左了，故欧姆表的示数变大了．
考点：万用表原理.
20． ①×1000、6000或6kΩ；②A2；③。
【解析】
试题分析：①由图可知，欧姆表的指针偏左，为了 ( http: / / www.21cnjy.com )减小多用电表的读数误差，多用电表的选择开关应换用×1000档；Rx的阻值大约是6×1000Ω=6000Ω；
②实验中可能出现的最大电流为：，故实验时电流表应该选择A2；
③根据，故用纵坐标表示电阻R，横坐标表示的物理量是L2.
考点：伏安法测电阻；欧姆表的使用.
21．（1）10；（2）25.0；（3）0.680.
【解析】
试题分析：（1）将开关S置于“1”挡时，定值电阻R3能分较大的电流，所以量程应为10mA；
（2）当开关打到1时，Ig（Rg+R1+R2）=（I1-Ig）R3，I1=10mA
当开关打到2时：Ig（Rg+R1）=（I2-Ig）（R2+R3），I2=1mA，
解得： R3=25.0Ω；
（3）开关置于2位置时，电流表量程为1mA，由图示电流表可知，其分度值为0.02mA，电流表示数为0.68mA；
考点：电表的改装.
22．（1）23.0；（2）100；（3）变大；（4）b
【解析】
试题分析：（1）电压表读数为23.0V；（2）选择开关在“×1”挡时，欧姆表的内阻为15Ω，此时流过多用电表的电流为；（3）当电池电动势变小，内阻变大时，若测量某一电阻时，通过回路的电流减小，指针偏向左，则欧姆表的读数变大；（4）将G改装成两种倍率（如“×1”“ ×10”）的欧姆表，开关合向b端时，电路最大电流小，欧姆表的中值电阻大，倍率大，这时的欧姆表是较大倍率挡．
考点：欧姆表.
23．D
【解析】
试题分析：电流表的改装需要并联一个适当的电阻来分流，，选项D正确。
考点：本题旨在考查电流表的改装。
24．（1）（2）BC（3）A；8.75V
【解析】
试题分析：（1）根据欧姆定律可知，电路中电流I与待测电阻的阻值Rx的函数关系为：；
（2）用欧姆表测电阻时，指针指示读数越大，说明指针越偏右，刻度越不均匀，故读数时的误差越大，选项A错误；欧姆表调零的实质是通过调节R0，使Rx=0时电路中的电流I=Ig ，即指针指到最右端，选项B正确； Rx越小，相同的电阻变化量对应的电流变化量越大，所以欧姆表的示数左密右疏，选项C正确；当指针指到时，指针在中央，此时Rx=R1；当R2＞R1 时，电流减小，指针指到表盘中央位置的左侧，选项D错误；故选BC；
（3）因欧姆表黑表笔内部接电源的正极，故黑表笔应接电压表的正极，故选A图；由欧姆表读出电压表的内阻为40kΩ；电压表两端电压为5V；欧姆表的中值电阻，即欧姆表的内阻为30 kΩ，由全电路欧姆定律，解得.
考点：万用表；全电路欧姆定律.
25．（1）1.998（或1.997；1.999）， 1.094．（2）75；×100．
【解析】
试题分析：（1）螺旋测微器读数为1.5mm+0.01mm×49.8=1.998mm。游标卡尺读数为1cm+0.02mm×47=1.094cm。（2）欧姆表的中值电阻等于其内阻，则该欧姆表表头满偏电流为: ；要测2.5KΩ的电阻应选×100档．
考点：螺旋测微器及游标卡尺的读数；欧姆表.
26．（1）1kΩ；（2）a、c，15Ω （3）如图 ( http: / / www.21cnjy.com )
【解析】
试题分析：（1）根据“使用中发 ( http: / / www.21cnjy.com )现这个欧姆表用来测量阻值在10kΩ—20kΩ范围内的电阻时精确度令人满意。”说明在测阻值在10kΩ—20kΩ的电阻时欧姆表的指针在刻度盘的中间附近，由此可结合刻度盘确定此表的中值电阻，即表内总电阻约为R总=15kΩ。（相当于欧姆表选择量程于×1 k 挡）。当表笔短接时，电流满偏，根据欧姆定律有：
代入E、R、I g 的值可得Rg=1 kΩ
（2）要减少把原表改装成“R x 1”的欧姆表，就要减少表的内阻，依题意，显然只有在ac之间并联一个小电阻R’。才能使表内总电阻等于中值电阻R并=15Ω。根据R并=,代入R以及Rg的数值可计算可得R’≈15Ω(保留两位有效数字)
（3）画出改装成“R×1”的欧姆表后的电路图如图3所示。
( http: / / www.21cnjy.com )
考点：欧姆表的原理
27．（1）3.0；（2）A，C，E；（3）b
【解析】
试题分析：（1）欧姆表的表盘读数为3.0，乘以倍率（ 1挡），阻值R=3.0.
（2）因电源电动势为4v，待测电阻丝上的电压 ( http: / / www.21cnjy.com )最高约4v，电流最大约1A。为了安全、准确、方便地完成实验，电压表、电流表示数应较大，故应选A、C. 滑动变阻器选用总阻值10Ω的E，采用限流电路，就可以有明显的调节电压的作用。
（3）由于待测电阻小，采用电流表外接，电压表的左端应与电路中的b点相连。
考点：测量金属丝的阻值
28．AD
【解析】
试题分析：S与1或2连接时，电阻与表头G并联，变成了电流表，并联电阻越小，电阻分流越大，量程越大，因此接1时量程较大，A正确；S与3或4连接时，电阻与电表串联，变成了电压表，串联电阻越大，电阻分压越大，量程越大，因为，所以接4时量程大，故BC错误，S与5连接时，有电源，为欧姆表，D正确。
考点：考查了多用电表工作原理
29．B
【解析】
试题分析：能比较准确测量的范围是通过电流表的电流为满偏电流（I）的三分之一至三分之二的范围，由全电路欧姆定律有电路中的总电阻应满足，即，由满偏电流（I）可得调零电阻的阻值为（Ω），由于，可知在范围可比较准确测量，故B正确；ACD错误。
考点：本题考查了欧姆表的应用
30．（1）50.15；（2）4.700；（3）220；（4）。
【解析】
试题分析：（1）其长度为50mm+3×=50.15mm；
（2）其直径为4.5mm+20.0×=4.700mm；
（3）该电阻的阻值约为22Ω×10=220Ω；
（4）圆柱体材料的电阻率约为ρ＝=
考点：游标卡尺、测微器的读数，电阻率的计算。
31．D
【解析】
试题分析：使用前，欧姆表中 ( http: / / www.21cnjy.com )没有电流，故其指针指在分度盘的左侧，故A正确；测电阻前要使红黑表笔相接，调节调零电阻，使表头的指针指右侧零，故C正确；红表笔与表内电池负极相连接，黑表笔与表内电池正极相连接，C也正确；测电阻时，表针向右偏转角度越大，待测电阻阻值越小，故D错误；所以该题选D。
考点：欧姆表的使用。
32．（1）S； T。 （2）b→a； ×10
【解析】
试题分析：（1）①首先要对 ( http: / / www.21cnjy.com )表盘机械校零，所以旋动部件是S．③欧姆表选档后要进行欧姆调零，将“十“、“ “插孔的表笔短接，旋动部件T，让表盘指针指在最右端零刻度处．（2）表盘上的负极接欧姆表内部电源的负极，所以通过P的电流方向是b到a；图乙中指针偏转角度太大，为了得到比较准确的测量结果，必须将指针在中间刻度附近，所以要将倍率调小．
考点：多用电表测量电阻
33．220；0.40
【解析】
试题分析：被测电阻阻值是22×10Ω=220Ω；若将该表选择旋钮置于1 mA挡测电流，表盘仍如图所示，则被测电流为0.4mA．
考点：欧姆表及电流表读数.
34．（1）①⑤③④（2分）；（2）130（2分）；（3）偏小（2分）
【解析】
试题分析：(1)欧姆表测量前先选择倍 ( http: / / www.21cnjy.com )率，因待测电阻约100欧姆，故选择×10倍率，然后进行欧姆调零⑤， 接着测量电阻③，最大读出阻值④，所以顺序为①⑤③④；（2）如图刻度值为13，测量值为13×10=130Ω；（3）若双手捏住红、黑表笔金属部分，则把人体与电阻并联，测量的是并联电阻阻值，所以偏小。
考点：本题考查欧姆表的使用
35．（1）负；（2）“×100”挡；调整“欧姆调零旋钮”，使指针指向“0Ω”； “OFF”挡 。（3）2.2×103
（4）
( http: / / www.21cnjy.com )
【解析】
试题分析：（1）欧姆表内部电源的正极接黑表笔，负极接红表笔。
（2）图示指针偏转角度太大，说明阻值偏小 ( http: / / www.21cnjy.com )，应换小倍率“×100”挡；换挡后，一定要重新进行欧姆调零。做法是短接正负表笔，调整“欧姆调零旋钮”，使指针指向“0Ω”；测量结束后，应将选择开关旋到“OFF”挡 。
（3）表盘读数22，乘以倍率100，阻值为2.2×103Ω。
（4）由于待测电阻与电压表内阻差不多，应用电流表内接法，接法如图：
( http: / / www.21cnjy.com )
考点：欧姆表、伏安法测电阻。
36．（1）直流电压 1.25V；（2）直流电流 50mA；（3）电阻 1700Ω；（4）黑色、红色。
【解析】
试题分析：（1）若选择开关的位置如 ( http: / / www.21cnjy.com )箭头a所示，则测量的物理量是直流电压，多用电表量程为2.5V，分度值是0.05V，测量结果为1.25V；（2）若选择开关的位置如箭头b所示，则测量的物理量是直流电流，其量程为100mA，分度值为2mA，测量结果为50mA；（3）若选择开关的位置如箭头c所示，则测量的物理量是电阻，测量结果为17×100Ω=1700Ω；（4）电流都应该从红色表笔入，黑色表笔流出。
考点：万用电表的使用。
37．A
【解析】
试题分析：如图为用表头改装成的多用电表的结构图，当s接1、2时，为电流档，根据改装后电表的量程为，并联电阻的阻值越小，改装后电表的量程越大，所以接1时，测量直流电流量程为250mA，故A正确；接3、4时为欧姆档，测量电阻，所以B错误；串联电阻改装成电压表，改装后量程为，所以串联电阻越大，改装后量程越大，所以接5时，测量电压量程为10V，接6时量程为250V，故C、D错误。
考点：本题考查多用电表
38．（1） （2）BC （3）A；8.75V。
【解析】
试题分析：（1）根据闭合电路欧姆定律得，
．
（2）用欧姆表测电阻时，指针指在中 ( http: / / www.21cnjy.com )值电阻附近，即中间刻度附近时，测量的误差最小，A错误；Rx=0时，欧姆表的指针应指向零电阻处，即满偏电流，调零的实质是通过调节R0，使Rx=0时电路中的电流I=Ig，B正确；Rx越小，欧姆表内阻越小，相同的电阻变化量对应的电流变化量越大，所以欧姆表的示数左密右疏．故C正确；测量中，当Rx的阻值为图5中的R2时，电流比半偏电流小，指针位于表盘中央位置的左侧．故D错误．
故选BC．
（3）采用A电路,对电压表，电流从正接线柱流入，指针向右偏。欧姆表图示可以得出，电压表内阻等于40k，欧姆表内阻为30k，而电压表示数为5v，×40=5，E=8.75v。
考点：欧姆表的工作原理
39．（1）④；⑥ （2分） （2）如图见解析 （2分）（3）（2分） （4）ABD（2分）
（5）29 （2分）；261（2分）
【解析】
试题分析：由题意知，电流表G ( http: / / www.21cnjy.com )1的量程5mA，内阻约300Ω，电流表所以G2的量程10mA，需与G1的并联电阻分流，所以选择200Ω定值电阻④；控制电路选择分压式接法，故滑动变阻器选择阻值较小的⑥；（2）实物图如图
( http: / / www.21cnjy.com )
（3）由图知，整理得：，所以，解得：；（4）由图知，旋钮开关接1、2为电流档，3、4为欧姆档，5、6为电压档，所以A正确；B错误；改装为电压表的量程为，串联电阻的阻值越大，量程越大，故转换开关S旋到5的量程比旋到6的量程小，所以C错误；多电表电流从红色表笔流入电表，从黑色表笔流出电表，所以A表笔为红表笔，B表笔为黑表笔，故D正确；（5）“测量过程操作的顺序和步骤都正确无误”，意味着之前已经将A、B短接调零了（即让表头满偏），在AB之间接900 电阻时，表头G刚好半偏，说明：当表头半偏时，改装后的欧姆表“4”的总内阻，则转换开关S在“2”时(如图a)，电流表的量程为
( http: / / www.21cnjy.com )
依题意, 转换开关S在1(如图b)时，电流表的量程为由表头G的满偏电流为、内阻为290和并联电路电流分配规律可解得：29，261。
考点：本题考查测量电表的内阻、多用电表的使用
40．AB
【解析】
试题分析：欧姆表的每一档测量范围 ( http: / / www.21cnjy.com )都是0到“∞”，A正确；因为红进黑出，欧姆表和被测电阻形成一个闭合的电路，电流从红色表笔流进，即红色表笔接负极，从黑色表笔流出，黑表笔接正极，B正确；“∞”刻度在刻度盘的左侧，C错误；用欧姆表测电阻时，指针越靠近中间部分误差越小，因为中间部分刻度均匀，D错误。
考点：考查了欧姆表的特点
41．（1）6.90mA（6.88 mA ~6.92 mA或6.9mA都给分）；173V （171V~174V都给分）(2)150；1.5
(3)67；（66~68都给分）
【解析】
试题分析：（1）若指针在图乙所示位置 ( http: / / www.21cnjy.com )，选择开关接1时，为量程为10mA的电流表，其读数为6.90mA ;选择开关接3时，为量程为250V的电压表，其读数为173V ；（3）②将电表红黑表笔与电阻箱相连，调节电阻箱使电表指针指中间刻度位置C处，此时电阻箱的示数为150Ω，则C处刻度应为150Ω. ③
调节R1的阻值使电表指针满偏时，有；当电表指针指中间刻度位置C处时，，可知Rx=R内=150Ω，因为Ig=10 mA，则E=Ig R内=0.01A×150Ω=1.5V；(3)电流表读数为I=6.9 mA，则，解得R/x=67Ω.
考点：万用表。
42．（1）电池，电动势4.5V（2）ABC（3）2； 图3电路在通电状态下，更换量程会造成两分流电阻都未并联在表头两端，以致流过表头的电流超过其满偏电流而损坏
【解析】
试题分析：（1）用半偏法测量电流计的内电阻，要求干路电流近似不变，故滑动变阻器电阻要远大于电流计电阻，阻值相差越大，误差越小，故滑动变阻器采用100kΩ的电阻；电流计满偏时，根据闭合电路欧姆定律，全电路电阻：；当E=1.5V时，R=30kΩ；当E=3V时，R=60kΩ；当E=4.5V时，R=90kΩ；滑动变阻器连入电路的电阻与电流计电阻相差越大，误差越小，故电源选择E3；
（2）电键S1接通前，滑动变阻器R必须调节到高阻值处，以保护电流计，选项A正确；电键S2接通前，电阻箱的阻值无需调节，选项B正确；因为当闭合S2后，电路的总电路减小，故总电流会增大，即总电流会大于Ig，，而当电流表示数调到半偏电流Ig/2时，电阻箱中电流强度稍大于Ig/2，选项C正确；
滑动变阻器R的阻值要远大于电流计电阻 ( http: / / www.21cnjy.com )，阻值相差越大，误差越小，故R的大小对实验误差有影响。故选ABC.（3）不能选图3是因为此电路在通电状态下，更换量程会造成两分流电阻都未并联在表头两端，以致流过表头的电流超过其满偏电流而损坏。
考点：电表的改装；半偏法测电流表的内阻.
43．（1） 蓄电池（2）小灯泡
【解析】
试题分析：（1）先找准刻度，最小分度是，估读到下一位，故读数为；接时电压表测量是路端电压，测量电源的电动势，说明蓄电池正常；（2）黑表笔接红表笔接，闭合开关后多用表示数为电源电动势，说明小灯泡断路。
考点：用多用电表的使用。
44． 红 ， 5 ， 变大 。
【解析】
试题分析：多用电表在使用时要求电流从红表笔流入，从黑表笔流出，所以欧姆表的红表笔接内部电源的负极，指针指在刻度盘的正中央，则阻值为中值电阻，则 可得Rx＝5KΩ
由知，达到满需调小R内，由，欧姆表的内阻减小，则接入同样的等测电阻时，电流会减小，则测量结果会偏大。
考点：本题考查欧姆表的使用。
45．（1）A；（2）1000Ω；（3）15Ω
【解析】
试题分析：（1）红表笔接内部电源的负极，故红表笔接A；（2）“15”刻线是微安表的电流半偏刻线处，
则欧姆表刻度盘中央的应标阻值为15 ( http: / / www.21cnjy.com )KΩ，欧姆表的中值电阻为15KΩ，R中=R内=Rg+R，Rg=15kΩ﹣14kΩ=1000Ω；（3）不换微安表和电池，改装后的欧姆表刻度盘的刻度也不改变，把欧姆表改装成“R×1”的欧姆表，改装后的欧姆表中值电阻为15Ω，微安表的内阻Rg=1kΩ，要使改装后的欧姆表中值电阻阻值为15Ω，
需要在原欧姆表的基础上并联一个小电阻，阻值约为15Ω．
考点：本题考查了实验恒定电流专题
46．（1）串联 9500欧（2）并联 500/999欧
【解析】
试题分析：（1）把电流表改装成电压表需要串联一个分压电阻，串联电阻阻值：；
（2）把电流表改装成1A的电流表需要并联分流电阻，并联电阻阻值：；
考点：考查了电表的改装
47．(1)①（B）②（B）(2)①断开②（A）③短接，欧姆调零旋钮 ，最右边.④ 7 Ω⑤340mA.[
【解析】
试题分析：①因为电源的电动势大约6V，要使电压档选择的量程要安全以及准确，则选择开关选择10V的量程．故B正确．
②测得c、d 间电压约为5.8V，接近电源电动势，e、f 间电压为0，可知灯泡A断路．故B正确．
（2）①用欧姆表测量电阻时，电键应断开，使得待测电阻与电源不相连．
②小灯泡的电阻为，所以采用“×1”挡，故选A
③将两表笔短接，调整欧姆调零旋钮 ，使指针指在最右边0刻度线上
④欧姆表的读数为7×1Ω=7Ω
⑤每格表示20mA，则示数为
考点：考查了练习使用多用电表
48．10.34cm ；3.388mm ；3000Ω
【解析】
试题分析：游标卡尺示数是10.3cm ( http: / / www.21cnjy.com )+0.1mm×4=10.34cm；螺旋测微器示数3mm+0.01mm×38.8=3.388mm；欧姆表的示数30Ω×100=3000Ω
考点：游标卡尺、螺旋测微器、欧姆表读数.
49．①②电路图如右图所示：③3.81
( http: / / www.21cnjy.com )
【解析】
试题分析：：①由于没有电压表，可考虑将内阻为定值的电流表A2与定值电阻串联而改装为电压表，改装电压表时要串联大电阻分压，故选21*cnjy*com
②因为没有电压表 所以要将内阻精确的电流表A2与定值电阻串联改装成电压表，
改装电压表时要串联大电阻R2分压，实验要求电表读数从零开始变化，并能多测几组电流、电压值，知滑动变阻器采用分压式接法．电路图如图所示：
( http: / / www.21cnjy.com )
③由题意，，，
考点：测定金属丝电阻率的实验
50．（1）如图所示 （2）0；500
( http: / / www.21cnjy.com )
【解析】
试题分析：（1）若用A1，则，不能满偏，故A1不可； 若用A2，则，可满偏．故A2可；要使电流达到3mA，则要串联电阻为500Ω，故滑动变阻器为R2。
（2）刻度C为满偏时的外阻值为0，B为电流为2mA，时的外阻．
由 求得：R外=500Ω。
考点：欧姆表。
51．（1）×1k，A （2）40000，5.0，8.75
【解析】
试题分析：①欧姆表中值电阻附近刻度比较均匀，读数误差最小，故倍率选择“×1K”挡位；
电流从红表笔流入，黑表笔流出，故A方式正确；
②欧姆表读数=表盘读数×倍率=40×1K=40KΩ；
电压表读数为：5V；欧姆表内电阻等于中值电阻，为r=30KΩ；根据闭合电路欧姆定律，有：；
考点：用多用电表测电阻．
52．（1）3或4 5或6 （2） 红黑表笔短接，进行欧姆调零 2.2
【解析】
试题分析：（1）根据欧姆表的原理知，在进行电阻测量时应将选择开关S拨到3或4位置；根据电压表的改装原理知在进行电压测量时，应将S拨到5或6位置；（2）用“×10”挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，说明待测电阻的阻值偏大，应换到挡，换挡后需要红黑表笔短接，重新进行欧姆调零，读数为2.2。
考点：电流表的改装 万用表的使用 欧姆表的读数
53． c、a、b、e；3×104Ω
【解析】
试题分析: 测阻值约为几十kΩ的电 ( http: / / www.21cnjy.com )阻Rx，应选择×k挡，然后进行欧姆调零，用欧姆表测待测电阻阻值，读出其示数，最后要把选择开关置于OFF挡或交流电压最高挡上，因此合理的实验步骤是：c、a、b、e；由图象可知，被测电阻阻值为30×1000=3×104Ω；
考点：用多用电表测电阻
54．
( http: / / www.21cnjy.com )
【解析】
试题分析：用伏安法测电阻，首先要判断电流表应该内接还是外接，根据题目所给器材规格来看，显然不满足,而是满足,所以应采用外接法，如图电路，当滑动变阻的触头P处于最左端，滑动变阻器为最大值时，根据题设条件流过电流表的电流
，超过安培表的量程，因此变阻器即分压又应分流，如图所示，
( http: / / www.21cnjy.com )
考点：考查了伏安法测电阻实验
55．（1）（570～590均可以）（2）
( http: / / www.21cnjy.com )
（3）断路位置在1′和 2′之间
【解析】
试题分析：（1）：根据可知，电热线的电阻为：（570～590均可以）；
（2）：由实物图可知，电流表采用的是外接法，变阻器采用的是分压式接法，电路图如图所示：
( http: / / www.21cnjy.com )
（3）： 测故障时，根据 ( http: / / www.21cnjy.com )“若电压表有示数说明电压表之间不含电源的部分可能有断路（含电源的部分没有断路），若无示数，则电压表之间不含电源的部分可能没有断路 （含电源的部分可能断路）”及“若电流表有示数，说明电流表之间电路没有断路，若电流表无示数说明电流表之间电路有断路”的规律可知，断路位置在1′和 2′之间；
考点：考查了探究电热毯故障实验
56．（1）（2）49.5；49.0
【解析】
试题分析：改装电流表要并联 ( http: / / www.21cnjy.com )一电阻Rp，并联一电阻后流过表头a的电流为Ig，流过Rp的电流为IR，而加在表头和Rp上的电压相等，即IgRg=IRRp，则改装后的电流表量，
解：（1）由于Rg和Rp并联，由IgRg=IRRp和I=Ig+IR
得：．
故答案为：
（2）由图2知流过a电流表的电流I'为49.5mA；
设此时流过表头的电流为I'g，流过RP的电流为I'R，
∵加在表头和Rp上的电压相等，故有I'gRg=I′RRp…①
I'=（I'g+I'R）…②；
由①②联立得：I'R=49.005mA≈49.0mA
故答案为：49.5；49.0
点评：由该题可看出，解决此类问题要充分理解电表改装原理，电路的分压分流原理．
57．（1）①欧姆调零②丙③
【解析】
试题分析：（1）①、欧姆调零是将红、黑表笔短接，调整调零旋钮使其电流达到最大，则此时刻度盘上的读数为零．欧姆表的示数为4.0Ω；②金属丝电阻比较小，电流表电阻也比较小，所以应该采用电流表外接法。我们希望通过移动滑动变阻器读出电压表电流表较广的读数，那么采用滑动变阻器的分压接法可以实现所以采用滑动变阻器的分压接法，故电路图选丙；③螺旋测微器的读数为21教育网
考点：考查了测量金属丝电阻率实验
58．（1）黑，120Ω；⑵ C ⑶ 见解析
【解析】
试题分析：（1）多用电表欧姆挡测 ( http: / / www.21cnjy.com )量时，内部电源被接通，而黑表笔连接内部电源的正极，故测二极管的正向电阻时用将黑表笔接二极管的“+”极相接，表盘读数为：12×10=120Ω；21cnjy.com
⑵ 为了方便测量滑动变阻器应选用C ( http: / / www.21cnjy.com )，① 测定该二极管的伏安特性曲线，电压要求从零开始调节，控制电路用分压电路，电压表的内阻远远大于二极管的电阻，测量电路用外接法，实验原理如图：www.21-cn-jy.com
( http: / / www.21cnjy.com )
③ 由表中数据知，通过二极管的电流为12mA时，二极管两端电压为2V，则串联电阻两端的电压为1V，由欧姆定律R＝www-2-1-cnjy-com
考点：本题考查欧姆表的使用、伏安法测电阻。
59．(1) 5.015 (2) 4.700 (3) 220 (4)如图所示
【解析】
试题分析：（1）由图甲所示可知，游标卡尺主尺示数为5cm，
游标尺示数为3×0.05mm=0.15mm=0.015cm，游标卡尺示数为5cm+0.015cm=5.015cm； 21*cnjy*com
（2）由图乙所示可知，螺旋测微器固定 ( http: / / www.21cnjy.com )刻度示数为4.5mm，游标尺示数为20.0×0.01mm=0.200mm，螺旋测微器示数为4.5mm+0.200mm=4.700mm；
（3）用多用电表的电阻“×1”挡，由图丙所示可知，电阻阻值为22×10=220Ω；
⑷电源电动势为4V，故电压表应选V1，通过待测电阻的最大电流约为，显然电流表应选A2；因待测电阻值远小于电压表内阻，电流表应选外接法；为减小实验误差，要求测得多组数据进行分析应用分压式接法，为保证电路安全方便实验操作，滑动变阻器应选R1电路图如图所示
考点：本题考查游标卡尺、螺旋测微器的使用，多用电表的读数，伏安法测电阻。
60．R1=9500Ω ； R1=90000Ω
【解析】
试题分析：当使用a、b两个端点时，量程为0~10V
当使用a、c两个端点时，量程为0~100V
由以上两式解得R1=9500Ω R1=90000Ω
考点：电表的改装.
甲
甲
乙
图（甲）
图（乙）
R
0
5
0
20
25
15
A—V—Ω
Ω
V
～
－
～
图10
0
25
20
15
乙
丙
5
6
7
0
5
10
甲
cm
R1
E
S
R
V1
A2
21世纪教育网 -- 中国最大型、最专业的中小学教育资源门户网站。 版权所有@21世纪教育网
