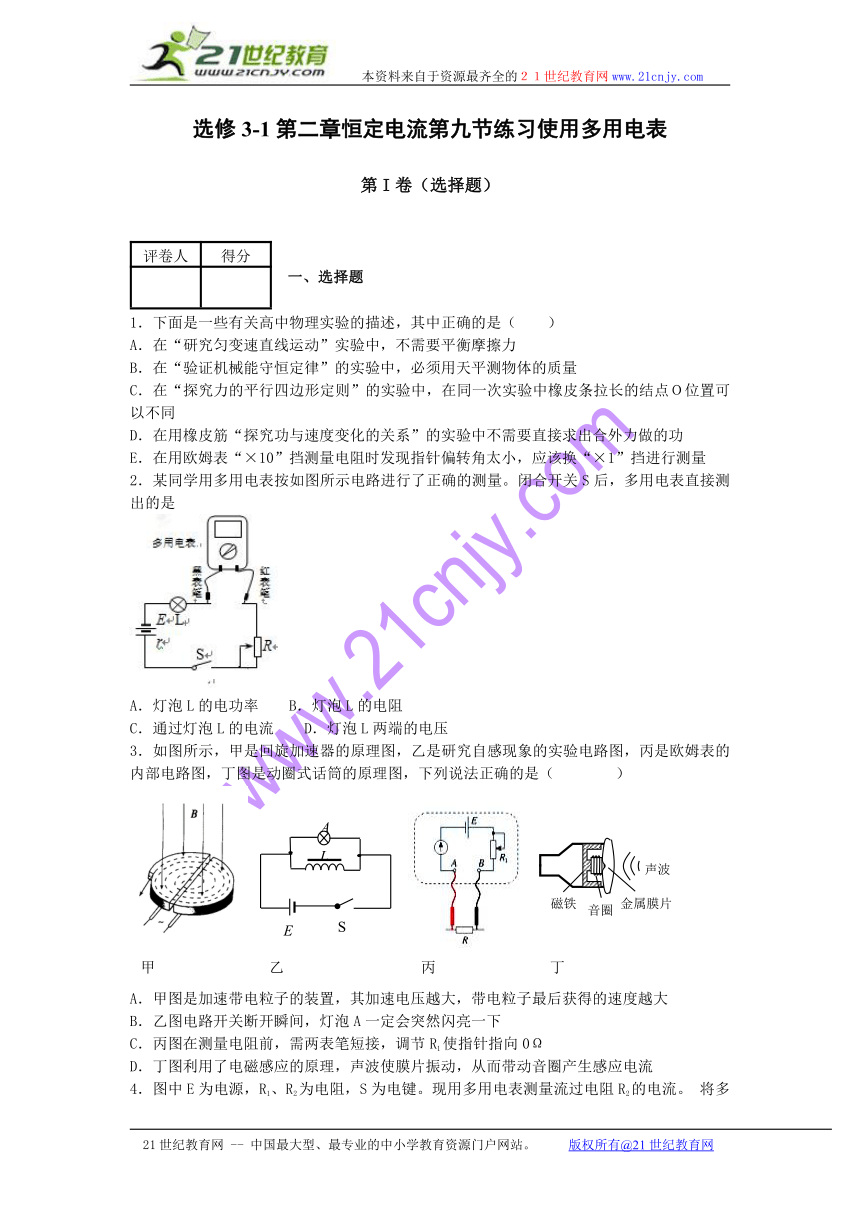

选修3-1第二章恒定电流第九节练习使用多用电表
第I卷（选择题）
评卷人 得分
一、选择题
1．下面是一些有关高中物理实验的描述，其中正确的是（ ）
A．在“研究匀变速直线运动”实验中，不需要平衡摩擦力
B．在“验证机械能守恒定律”的实验中，必须用天平测物体的质量
C．在“探究力的平行四边形定则”的实验中，在同一次实验中橡皮条拉长的结点Ｏ位置可以不同
D．在用橡皮筋“探究功与速度变化的关系”的实验中不需要直接求出合外力做的功
E．在用欧姆表“×10”挡测量电阻时发现指针偏转角太小，应该换“×1”挡进行测量
2．某同学用多用电表按如图所示电路进行了正确的测量。闭合开关S后，多用电表直接测出的是
( http: / / www.21cnjy.com )
A．灯泡L的电功率 B．灯泡L的电阻
C．通过灯泡L的电流 D．灯泡L两端的电压
3．如图所示，甲是回旋加速器的原理图，乙 ( http: / / www.21cnjy.com )是研究自感现象的实验电路图，丙是欧姆表的内部电路图，丁图是动圈式话筒的原理图，下列说法正确的是（ ）
A．甲图是加速带电粒子的装置，其加速电压越大，带电粒子最后获得的速度越大
B．乙图电路开关断开瞬间，灯泡A一定会突然闪亮一下
C．丙图在测量电阻前，需两表笔短接，调节R1使指针指向0Ω
D．丁图利用了电磁感应的原理，声波使膜片振动，从而带动音圈产生感应电流

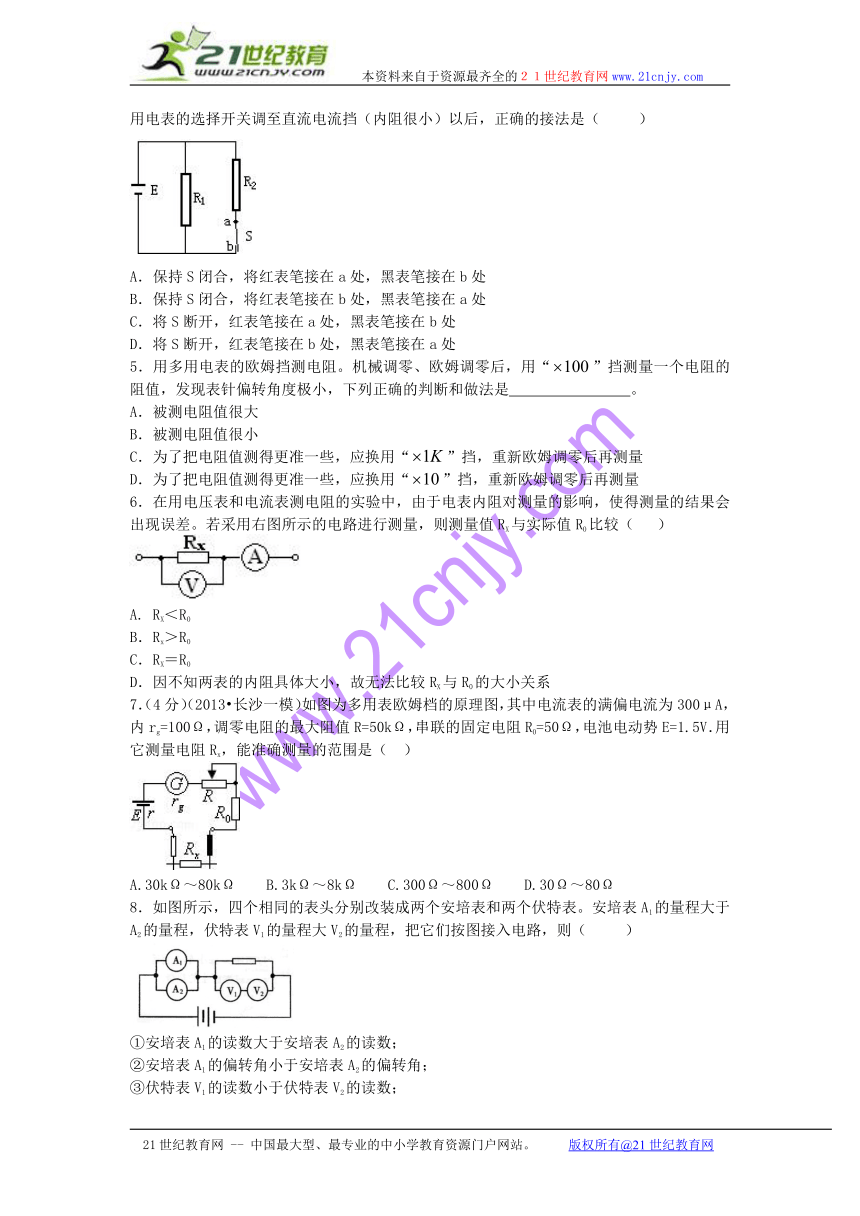

4．图中E为电源，R1、R2为电阻，S为电 ( http: / / www.21cnjy.com )键。现用多用电表测量流过电阻R2的电流。 将多用电表的选择开关调至直流电流挡（内阻很小）以后，正确的接法是（ ）
A．保持S闭合，将红表笔接在a处，黑表笔接在b处
B．保持S闭合，将红表笔接在b处，黑表笔接在a处
C．将S断开，红表笔接在a处，黑表笔接在b处
D．将S断开，红表笔接在b处，黑表笔接在a处
5．用多用电表的欧姆挡测电阻。机械调零、欧姆调零后，用“”挡测量一个电阻的阻值，发现表针偏转角度极小，下列正确的判断和做法是 。
A．被测电阻值很大
B．被测电阻值很小
C．为了把电阻值测得更准一些，应换用“”挡，重新欧姆调零后再测量
D．为了把电阻值测得更准一些，应换用“”挡，重新欧姆调零后再测量
6．在用电压表和电流表测电阻的实验中，由于 ( http: / / www.21cnjy.com )电表内阻对测量的影响，使得测量的结果会出现误差。若采用右图所示的电路进行测量，则测量值RX与实际值R0比较（ ）
A. RX＜R0
B．Rx＞R0
C．RX＝R0
D．因不知两表的内阻具体大小，故无法比较RX与R0的大小关系
7．（4分）（2013 长 ( http: / / www.21cnjy.com )沙一模）如图为多用表欧姆档的原理图，其中电流表的满偏电流为300μA，内rg=100Ω，调零电阻的最大阻值R=50kΩ，串联的固定电阻R0=50Ω，电池电动势E=1.5V．用它测量电阻Rx，能准确测量的范围是（ ）21·世纪*教育网
( http: / / www.21cnjy.com )
A.30kΩ～80kΩ B.3kΩ～8kΩ C.300Ω～800Ω D.30Ω～80Ω
8．如图所示，四个相同的表头分别改装成 ( http: / / www.21cnjy.com )两个安培表和两个伏特表。安培表A1的量程大于A2的量程，伏特表V1的量程大V2的量程，把它们按图接入电路，则（ ）
( http: / / www.21cnjy.com )
①安培表A1的读数大于安培表A2的读数；
②安培表A1的偏转角小于安培表A2的偏转角；
③伏特表V1的读数小于伏特表V2的读数；
④伏特表V1的偏转角等于伏特表V2的偏转角；
A.①② B.②③ C.③④ D.①④
评卷人 得分
二、多选题

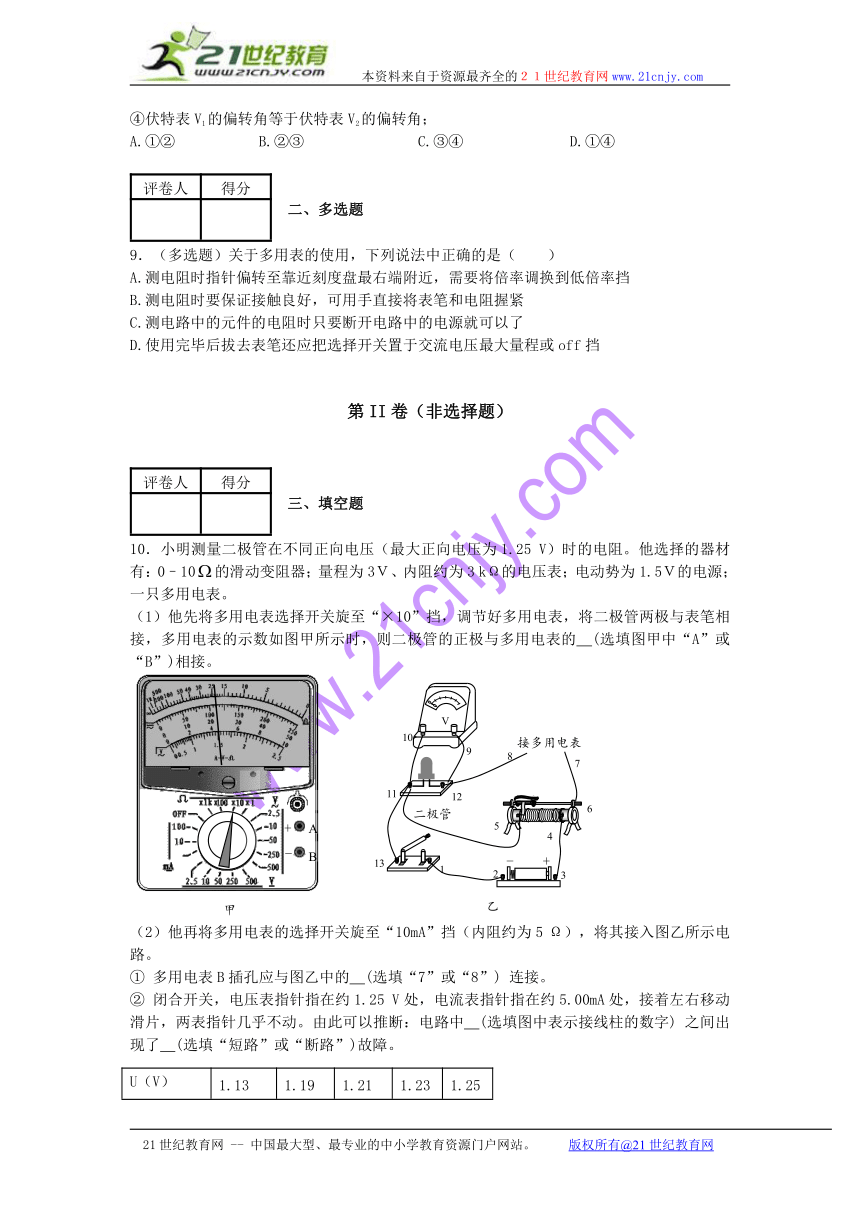

9．（多选题）关于多用表的使用，下列说法中正确的是（ ）
A.测电阻时指针偏转至靠近刻度盘最右端附近，需要将倍率调换到低倍率挡
B.测电阻时要保证接触良好，可用手直接将表笔和电阻握紧
C.测电路中的元件的电阻时只要断开电路中的电源就可以了
D.使用完毕后拔去表笔还应把选择开关置于交流电压最大量程或off挡
第II卷（非选择题）
评卷人 得分
三、填空题
10．小明测量二极管在不同正向电压（最大正向电压为1.25 V）时的电阻。他选择的器材有：0–10的滑动变阻器；量程为3Ｖ、内阻约为3 kΩ的电压表；电动势为1.5Ｖ的电源；一只多用电表。【来源：21·世纪·教育·网】
（1）他先将多用电表选择开关旋至“ ( http: / / www.21cnjy.com )×10”挡，调节好多用电表，将二极管两极与表笔相接，多用电表的示数如图甲所示时，则二极管的正极与多用电表的 (选填图甲中“A”或“B”)相接。www-2-1-cnjy-com
（2）他再将多用电表的选择开关旋至“10mA”挡（内阻约为5 Ω），将其接入图乙所示电路。
① 多用电表B插孔应与图乙中的 (选填“7”或“8”) 连接。
② 闭合开关，电压表指针指在约1. ( http: / / www.21cnjy.com )25 V处，电流表指针指在约5.00mA处，接着左右移动滑片，两表指针几乎不动。由此可以推断：电路中 (选填图中表示接线柱的数字) 之间出现了 (选填“短路”或“断路”)故障。
U（V） 1.13 1.19 1.21 1.23 1.25
I（mA） 0.06 0.50 1.00 2.00 5.00
R（） 18833.3 2380.0 1210.0 615.0
③排除故障后，闭合开关，移动滑片，将电压表和电流表示数记录在右表中，并算出对应的电阻。电压为1.25V时，二极管的电阻为 。
④ 为了更准确地测出不同电压下二极管的电阻，在不更换实验器材的条件下，对实验电路提出改进建议： 。
11．读出下列测量仪器的数据：
（1）10分度游标卡尺 cm
（2）螺旋测微器 mm
（3）多用电表电阻档（10倍率） Ω
12．(1)图为多用电表的示意图，其中S、K ( http: / / www.21cnjy.com )、Ｔ为三个可调节的部件，现用此电表测量一阻值约为1000～2000Ω的定值电阻，测量的某些操作步骤如下：
①调节可调节部件 ，使电表指针停在最左端“0”刻度位置；
②调节可调节部件K，使它在尖端指向 挡（选填“×1”、“×10”、“×100”、“×1K”）；
③将红、黑表笔分别插入“＋ ( http: / / www.21cnjy.com )”、“－”插孔，笔尖相互接触，调节可调节部件 ，使电表指针指向最 端“0”刻度位置（选填“左”或“右”）；
(2)根据要求将相应读数填入表中
指针位置 选择开关所处挡位 相应读数
a 直流电流50mA mA
a 直流电压250V V
b 直流电流10mA mA
b 电阻×100 Ω
评卷人 得分
四、实验题

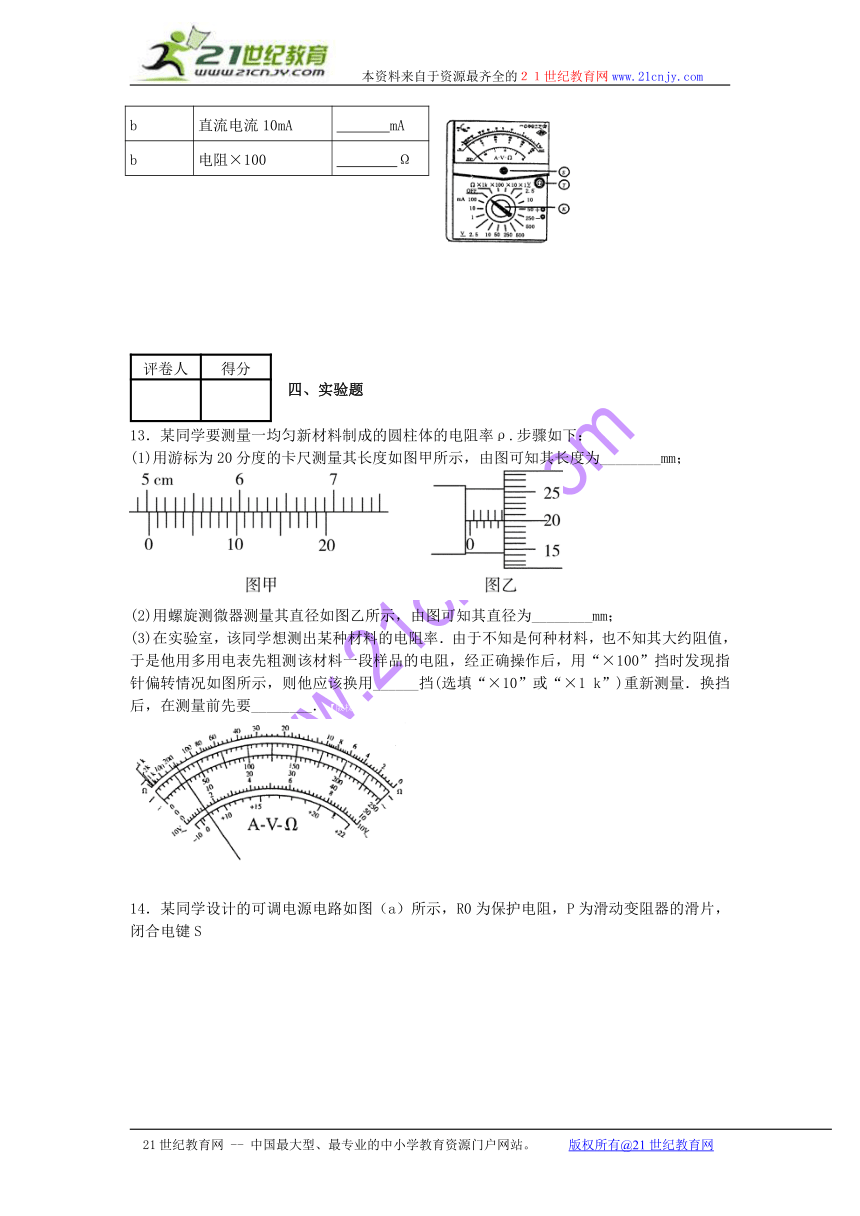

13．某同学要测量一均匀新材料制成的圆柱体的电阻率ρ.步骤如下：
(1)用游标为20分度的卡尺测量其长度如图甲所示，由图可知其长度为________mm；
(2)用螺旋测微器测量其直径如图乙所示，由图可知其直径为________mm；
(3)在实验室，该同学想 ( http: / / www.21cnjy.com )测出某种材料的电阻率．由于不知是何种材料，也不知其大约阻值，于是他用多用电表先粗测该材料一段样品的电阻，经正确操作后，用“×100”挡时发现指针偏转情况如图所示，则他应该换用______挡(选填“×10”或“×1 k”)重新测量．换挡后，在测量前先要________．【版权所有：21教育】
14．某同学设计的可调电源电路如图（a）所示，R0为保护电阻，P为滑动变阻器的滑片，闭合电键S
( http: / / www.21cnjy.com )
①用电压表测量A、B两端的电压；将电压表调零，选择0-3V档，示数如图（b），电压值为________V。
②在接通外电路之前，为了保证外电路的安全，滑片P应先置________端。
③要使输出电压U变大，滑片P应向________端滑动。
15．某实验小组要对未知电阻Rx进行测 ( http: / / www.21cnjy.com )量先用多用电表进行粗测，若多用电表的电阻档有三个倍率，分别是用×10档测量某电阻Rx时，操作步骤正确，发现表头指针偏转角度过大，为了较准确地进行测量，应换到_____档。（填×1或×100）。换档后应先________（填缺少的步骤），之后用表笔连接待测电阻进行读数，由表盘刻度读得该电阻的阻值是______Ω。
( http: / / www.21cnjy.com )
16．（8分）某同学用多用电表测量某一电阻，以下是该同学实验过程中的主要操作步骤。
a．将“选择开关”置于如图甲所示的“×1００”挡位置，
( http: / / www.21cnjy.com )
b．将红黑表笔短接，转动欧姆调零旋钮，进行欧姆调零；
c．如图乙所示把两表笔接触待测电阻的两端进行测量，表盘指针如图丙所示；
d．记下读数，实验完毕。
请指出该同学操作中不合理或遗漏的地方，并加以指正。
；
；
；
( http: / / www.21cnjy.com )
（b）该同学想采用“伏安法”更精确地测 ( http: / / www.21cnjy.com )量该电阻的阻值，选用了如图（10）丁所示的实验器材。其中电压表量程3V、内阻约为3kΩ，电流表量程15mA、内阻约为4Ω，滑动变阻器总阻值20Ω，电源电动势3V。图中已经完成部分导线的连接，请你在实物接线图中完成余下导线的连接。
17．为测量某金属丝的电阻率，某同学截取了其中的一段，用米尺测出金属丝的长度为L，用螺旋测微器测得其直径为D，用多用电表粗测其电阻约为R。
( http: / / www.21cnjy.com )
(1)该同学将米尺的0刻度线与金属丝的左端对齐，从图甲中读出金属丝的长度L=_____________mm。
(2)该同学用螺旋测微器测金属丝的直径，从图2乙中读出金属丝的直径D=____________mm。
(3)该同学选择多用电表“×10”挡粗测金属丝的电阻，从图丙中读出金属丝的电阻R=_____________。
(4)接着，该同学用伏安法尽可能精确地测出该金属丝的电阻，然后根据电阻定律计算出该金属丝的电阻率。实验室提供的器材有：
A．直流电源E(电动势4V，内阻不计)
B．电流表A1(量程0～3mA，内阻约)
C．电流表A2(量程0～15mA，内阻约)
D．电压表V1(量程0～3V，内阻)
E．电压表V2(量程0～15V，内阻)
F．滑动变阻器R1(阻值范围0～，允许通过的最大电流2.0A)
G．滑动变阻器R2(阻值范围0～，允许通过的最大电流0.5A)
H．待测电阻丝Rx，开关、导线若干
( http: / / www.21cnjy.com )
要求较准确地测出其阻值，电流表应选 ( http: / / www.21cnjy.com )_________，电压表应选____________，滑动变阻器应选___________。(用器材前的字母表示即可)
(5)在如图丁所示的实物上画出连线(部分线已画出)。
18．(1)游标为20分度(测量值可准确到0．05 mm)的卡尺示数如图所示，两测脚间狭缝的宽度为______mm
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
(2)如图所示是学生实验用的多用电表刻度盘，当选用量程为50 V的直流电压档测量电压时，表针指于图示位置，则所测电压为_____V；若选用倍率为“×100”的电阻档测电阻时，表针也指于同一位置，则所测电阻的阻值为___
19．（11分）为了节能环保,一些公共场 ( http: / / www.21cnjy.com )所使用光控开关控制照明系统。光控开关可采用光敏电阻来控制,光敏电阻是阻值随着光的照度而发生变化的元件(照度可以反映光的强弱,光越强照度越大,照度单位为lx)。
（1）某光敏电阻R在不同照度下的阻值 ( http: / / www.21cnjy.com )如下表,根据表中已知数据,在右图的坐标系中描绘出了阻值随照度变化的曲线。由图象可求出照度为1.0 1x时的电阻约为 kΩ。
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )
（2）如图所示是街道路灯自动控制模拟电 ( http: / / www.21cnjy.com )路,利用直流电源为电磁铁供电,利用照明电源为路灯供电。为达到天亮灯熄、天暗灯亮的效果,路灯应接在 (填“AB” 或“BC” )之间,请用笔画线代替导线,正确连接电路元件。
（3）用多用电表“×10Ω”挡 ( http: / / www.21cnjy.com ),按正确步骤测量图中电磁铁线圈电阻时,指针示数如图所示，则线圈的电阻为____Ω 。已知当线圈中的电流大于或等于2mA时,继电器的衔铁将被吸合。图中直流电源的电动势E=6V,内阻忽略不计,滑动变阻器有三种规格可供选择:Rl(0~10Ω ,2A)、R2(0~200Ω ,1A)、R3(0~1750Ω ,0.1A)。要求天色渐暗照度降低至l.0 lx时点亮路灯,滑动变阻器应选择 ___(填R1、R2、R3)。为使天色更暗时才点亮路灯,应适当地____(填“增大”或“减小”)滑动变阻器的电阻。
20．某同学要测量一个由均匀新材料制成的圆柱体的电阻率，部分步骤如下：
（1）分别使用游标卡尺和螺旋测微器测量 ( http: / / www.21cnjy.com )圆柱体的长度和直径，某次测量的示数分别如图甲、乙所示，长度为 mm，直径为 mm。
( http: / / www.21cnjy.com )
（2）选用多用电表的电阻“×1”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图所示，则该电阻的阻值约为 ；
（3）为更精确地测量其电阻，可供选择的器材如下：
电流表A1(量程300mA，内阻约为2)；
电流表A2(量程l50mA，内阻约为10)；
电压表V1量程lV，内阻1000)；
电压表V2(量程l5V，内阻约为3000)；
定值电阻=1000；
滑动变阻器(最大阻值5)；
滑动变阻器(最大阻值l000)；
电源(电动势约为4V，内阻约为1)；
开关，导线若干。
( http: / / www.21cnjy.com )
为了使测量尽量准确，测量时电表读数不得小于 ( http: / / www.21cnjy.com )其量程的1/3，电压表应选 ，电流表应选 ，滑动变阻器应选 。(均填器材代号)【来源：21cnj*y.co*m】
根据你选择的器材，请在图丙所示的线框内画出实验电路图。
21．（4分）如图是一个多用表欧姆档内部电路示意图。电流表满偏电流0.5mA、内阻10Ω；电池电动势1.5V、内阻1Ω；变阻器阻值0-5000Ω。
（1）该欧姆表的刻度值是按电池电动势为1.5V刻度的，当电池的电动势下降到1.45V、内阻增大到4Ω时仍可调零。调零后阻值将变_________（选填“大”或“小”）；若测得某电阻阻值为300Ω，则这个电阻的真实值是________Ω
（2）该欧姆表换了一个电动势 ( http: / / www.21cnjy.com )为1.5V，内阻为10Ω的电池，调零后测量某电阻的阻值，其测量结果___________（选填“偏大”或“偏小”或“准确”）
22．(1)某同学用多用电表测量某一电阻，以下是该同学实验过程中的主要操作步骤。
a．观察指针是否停留在刻度盘左端的“0”位置处，如有偏离，用螺丝刀调整；
b．将“选择开关”置于如图甲所示的位置；
c．将红黑表笔短接，转动欧姆调零旋钮，进行欧姆调零；
d．如图乙所示把两表笔接触待测电阻的两端进行测量，表盘指针如图丙所示；
e．记下读数，实验完毕。
( http: / / www.21cnjy.com )
请指出该同学操作中不合理或遗漏的地方，并加以指正。
___________________________________________________________________________；
(2)该同学想采用“伏安法”更精确地测量该电阻的阻值，选用了如图丁所示的实验器材。其中电压表量程3V、内阻约为，电流表量程100mA、内阻约为，滑动变阻器总阻值，电源电动势6V。图中已经完成部分导线的连接，请你在实物接线图中完成余下导线的连接。2-1-c-n-j-y
( http: / / www.21cnjy.com )
23．某实验探究小组在测量某个电阻Rx的阻值时：
( http: / / www.21cnjy.com )
①首先实验小组利用多用电表进行粗测，当转换开关转到“×1 0’’档，指针指在图中位置，则待测的电阻Rx为____.
②为了更准确测量出Rx的阻值，实验小组又利用量程相同的两个电压表、电阻箱、电池、开关、变阻器等设计了如图所示的测量电路。实验步骤如下：
A．根据实验电路图连接好实验电路，将滑动变阻器的滑片调到最右端
B．合上开关S,将滑动变阻器的滑片向左端滑动,使两个电压表指针都有较大角度的偏转
C．调节电阻箱Ro的阻值，使两个电压表的读数相等
D．记下电阻箱Ro的阻值，即为待测电阻Rx的阻值
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
回答下面问题：
(I)根据实验电路图，用笔画线代替导线将实物图补充完整；
(II)若两电压表的内阻不等，且R1>R2，则测量结果比真实值_________(选填：“偏大"、 “偏小"或“不变")；
(III)若两电压表的内阻分别为RI、R2(RIR2，且均没有远大于Rx)，两电压表的读数均为U； 电阻箱的阻值为Ro，则Rx=________________________。
24．某同学要测量一电池的电动势和内阻 ( http: / / www.21cnjy.com )，实验器材有一个电阻箱、一个开关、导线若干和一个自行设计的多用电表。该多用电表的内部结构原理如图所示，其电流表的量程分别为100mA和1A。
( http: / / www.21cnjy.com )
⑴该同学先将选择开关S接“5”，用这个多用电表粗测电池的电动势，则他应该用B表笔连接电池的_____极（填“正”或“负”）。
⑵接下来该同学使用多用电表的电流档(内阻不计)，采用如图所示的电路进行实验，并得到了表格中数据：
( http: / / www.21cnjy.com )
实验次数 1 2 3 4 5
R/Ω 2 4 6 8 10
I/A 0.83 0.46 0.31 0.24 0.19
（1/I）A-1 1.20 2.19 3.20 4.21 5.20
（1/R）Ω-1 0.50 0.25 0.17 0.13 0.10
根据表格中数据可知，该同学实验时，多用电表的档位选择开关应接_____（填“1”或“2”）
⑶根据表中提供的实验数据，若利用图象确定电池的电动势和内阻，则应作_____图象。
A. B. C. D.
⑷根据这些实验数据，在坐标纸上做出适当的图线，由做出的图线可知，该电池的电动势是_____V，内电阻为_____Ω。21世纪教育网版权所有
( http: / / www.21cnjy.com )
25．有一个电流表，满偏电流值为Ig=3 mA，内阻Rg=50，面板如图所示。
(1)如果将这个电流表改装成量程为0.6 A的电流表，那么要与该电表并联一个电阻Rr ，则Rr大小是____。（保留三位有效数字）21·cn·jy·com
(2)现有一只电压表(0—3V，内阻约1 k)和用以上改装后的电流表去测量一电池的电动势E(约为2.4V)和内阻r（约为0.8），实验室还提供了如下器材：滑动变阻嚣R(0—10；l A)；开关，导线若干，试在方框中画出能精确测量该电源电动势和内阻的实验原理图（要求考虑电压表和电流表的内阻影响）
(3)闭合开关S进行实验时，由于改装后的电流表没有更换刻度面板（但接法没有错误），滑动变阻器向另一端移动的过程中依次记录了滑片在两个位置时电压表和电流表的数据分别为：2.2 V和1.0mA；1.9V和2.5mA，根据此数据可求得该电源电动势E=________V，内电阻r=_________。（保留两位有效数字）
( http: / / www.21cnjy.com )
26．（9分）莉莉同学为了测一节干电池的电动势E和内电阻r．
（1）她先用多用电表估测电动势E将选择开 ( http: / / www.21cnjy.com )关旋至直流2．5 V挡，红、黑表笔与干电池的正、负极相接，此时指针所指位置如图甲所示，则此时多用表的读数为 V。
( http: / / www.21cnjy.com )
（2）莉莉再用伏安法更精确地测量该干电池的电 ( http: / / www.21cnjy.com )动势和内电阻，实验电路如图乙所示。请你用实线代替导线在图丙中连接好实物，要求变阻器的滑动头向右滑动时，其电阻值变大。
（3）由实验测得的7组数据已在图丁的U-I图上标出，请你完成图线，由图象可得E= V（保留三位有效数字），r= （保留两位有效数字）。
( http: / / www.21cnjy.com )
27．某同学用量程为1mA.内阻为1 ( http: / / www.21cnjy.com )20Ω的表头按（图a）所示电路改装成量程分别为1V和1A的多用电表。图中R1和R2为定值电阻，S为开关。回答下列问题：
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
（1）根据（图a）所示的电路，在（图b）所示的实物图上连线。
（2）开关S闭合时，多用电表用于测量________（填“电流”、“电压，或“电阻”）；开关S断开时，多用电表用于测量________ （填“电流”、“电压”或“电阻”）。
（3）表笔A应为________色（填“红”或“黑”）。
（4）定值电阻的阻值R1＝________Ω，R2＝________Ω。（结果取3位有效数字）
28．在练习使用多用电表时：
(1)下列关于用多用电表欧姆挡测电阻的说法中正确的是
A．测量电阻时，如果红、黑表笔分别插在负、正插孔，则不会影响测量结果
B．双手捏住两表笔金属杆，测量值将偏大
C．测量电路中的电阻时，应该把该电阻与电路断开
D．欧姆表使用一段时间后，电池电动势变小，内阻变大，但仍能调零，其测量结果与原来相比不变
(2)用多用电表探测二极管的极性，用欧 ( http: / / www.21cnjy.com )姆挡测量，黑表笔接a端，红表笔接b端时，指针向右偏转角较大，然后黑、红表笔反接指针偏转角较小，说明________(填“a”或“b”)端是二极管正极．2·1·c·n·j·y
29．要测量一根电阻丝的阻值，某同学采用的做法是：
⑴先用多用电表的欧姆挡进行粗测，当选择开 ( http: / / www.21cnjy.com )关旋至“R×10”时，指针指在接近刻度盘右端的位置I；当选择开关旋至另一位置进行测量时，指针指示的位置接近刻度盘的中央位置II，如图所示，则所测电阻的电阻值为 Ω．
( http: / / www.21cnjy.com )
⑵用以下器材进行较准确的测量，实验室中提供的实验器材如下：
电压表V（量程6V，内阻约3kΩ）
电流表A1（量程0.6A，内阻约0.5Ω）
电流表A2（量程3A，内阻约0.1Ω）
电源E1（电动势6V，内阻不计）
电源E2（电动势12V，内阻不计）
滑动变阻器R（最大阻值10Ω）
开关S和导线
①实验时电源应选 ，电流表应选 。（填器材代号）
②如果要求加在电阻丝上的电压从零开始增加，请在虚线框内帮他设计一个电路图。在你所设计的电路中，闭合开关前变阻器的滑动触头应移到最 端。
③实验中受诸多因素的影响会产生误差，请你说出产生误差的两条原因：
， 。
④调节变阻器的滑动触头，使电压表的 ( http: / / www.21cnjy.com )读数每次都比上一次增加0.5V，结果发现电流表的示数每次比上一次增加的数值都不一样，呈越来越小的趋势，且随着电压的增大和实验时间的延长，这种情况越来越明显。试说明产生这一现象的主要原因：
。
30．某实验探究小组的同学准备测量电 ( http: / / www.21cnjy.com )炉丝的电阻率，他们首先用螺旋测微器和游标卡尺分别测出一段电炉丝的直径和长度，如图所示，则该电炉丝的直径为_______mm.长度为________mm.该小组同学又从标识为“220v 500w”、“220v 300w”、“220v 25w”的3个电炉中任选一个，正确使用多用电表欧姆×10挡测量其阻值，结果如图所示，则该电炉的阻值是 Ω，标称功率为 w。
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )
31．（每空3分，共9分）某研究性学习小组欲测定一块电池的电动势E及内阻r。
(1)先直接用多用电表测定该电池电动势。在操作无误的情况下，多用电表表盘示数如图所示，其示数为________V。
(2)然后，用电压表、电阻箱R、定值电阻R0、开关S、若干导线和该电池组成电路，测定该电池电动势及内阻。
①根据实物图在方框内画出其电路图，并标出相应符号。
②闭合开关S，调整电阻箱阻值R，读出电压表相应示数U ，根据几组数据，计算出相应的与的值并作出图线，如图所示，得到轴上的截距大小为b，图线的斜率大小为k，则可求得E＝________V；r= Ω。（用字母R0、b、k表示）
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
32．（1）如图所示为简单欧姆表原理示 ( http: / / www.21cnjy.com )意图，其中电流表的满偏电流Ig＝300μA，内阻Rg＝100Ω，可变电阻R的最大阻值为10 kΩ，电池的电动势E=1．5V，内阻r ＝0．5Ω，图中与接线柱A相连的表笔颜色应该是（ ）（填“红”或“黑”）色，按正确使用方法测量电阻Rx的阻值时，指针指在刻度盘的正中央，则Rx＝ kΩ。若该欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能调零，用正确使用方法再测上述Rx其测量结果与原结果相比较（ ）。（填“变大”、“变小”或“不变”）
( http: / / www.21cnjy.com )
33．（12分）某同学发现很 ( http: / / www.21cnjy.com )多教辅用书中提到的二极管正接电阻均是某一定值，而他又注意到人教版高中《物理》教材中写到“二极管是非线性元件，它的电阻与通过的电流大小有关”。他为了探求真知，找来一个LED蓝光二极管：
( http: / / www.21cnjy.com )
（1）他首先利用多用电表对它的正接时电阻进行粗略测量，如图甲所示，下面说法中正确的是（ ）
A．欧姆表的表笔A、B应分别接二极管的C、D端
B．双手捏住两表笔金属杆，测量值将偏大
C．若采用“×100”倍率测量时，发现指针偏角过大，应换“×10”倍率，且要重新进行欧姆调零
D．若采用“×10”倍率测量时，发现指针位于刻度“15”与“20”的正中央，测量值应略大于175Ω
（2）为了正确描绘出该二极管正接时的伏安特性曲线，可供选择的器材如下：
直流电源E：（电动势为3V，内阻不计）
电流传感器：（量程 10mA～+10mA，相当于理想电流表，能较为精确测出通过二极管的电流）
电压表：（量程1V，内阻为1kΩ）
定值电阻R0：阻值为2 kΩ
滑动变阻器R1：（0 ～10Ω）
滑动变阻器R2：（0～1000 kΩ）
开关、导线若干
I（） 0 0.10 0.31 0.61 0.78 1.20 3.10 5.00
U（V） 0 0.61 0.96 1.52 2.03 2.35 2.64 2.75
LED蓝光二极管正向伏安特性曲线测试数据表
①实验中滑动变阻器应选 （选填“R1”或“R2”）；
②请在图乙方框中画出实验电路原理图；
③实验记录的8组数据如下表所示，其中7组数据的对应点已经标在图丙的坐标纸上，请标出余下一组数据的对应点，并画出I－U图象；21cnjy.com
④由所绘制图象可知，他选用的LED蓝光二极管是 （选填“线性”或“非线性”） 电学元件。
34．图1为正在测量中的多用电表表盘，请完成下列问题：
( http: / / www.21cnjy.com )
（1）如果用直流“50V”挡测量电压，指针位置如图1所示，读数为＿＿V；
（2）用图1多用电表测量电阻时，多用电表内部的电路可以等效为一电池、一个可变电阻和一表头相串联，如图2所示，电源电动势E=1.5V，选择开关在“×1”挡，把它的两表笔短接，旋转可变电阻R1的旋钮，当指针指向“0”时，流过多用电表的电流为 mA；
（3）图2是测量Rx阻值时 ( http: / / www.21cnjy.com )的电路，欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能进行欧姆调零，按正确使用方法再测Rx的值，其测量结果与原结果相比将较 （填空“变大”、“变小”或“不变”）。
（4）图3是将表头G改装成两个倍率挡（如“ ( http: / / www.21cnjy.com )×1”、“ ×10”）的欧姆表电路原理图，则当开关S合向 端（选填“a”或“b”）时，欧姆表是较大倍率挡。
( http: / / www.21cnjy.com )
35．用已调零且选择旋钮指向欧姆挡“×10” ( http: / / www.21cnjy.com )位置的多用电表测电阻阻值，根据如图所示的表盘，被测电阻阻值为_____Ω．若将该表选择旋钮置于10mA挡测电流，表盘仍如下图所示，则被测电流为_____mA．
( http: / / www.21cnjy.com )
36．（8分）二极管是一种半导体元件，它的符号为 。二极管具有单向导电性，即电流从＋极流入时电阻比较小，而从 ＋极流出时电阻比较大。
（1）使用万用表测量测量二极管的正反向电阻， ( http: / / www.21cnjy.com )可辨明它的正负极。步骤是：将选择开关旋至合适倍率，调整欧姆零点，将黑表笔接触二极管的左端、红表笔接触右端，指针偏角比较小；将红、黑表笔对调再进行测量，指针偏角比较大。由此判断_____（填“左”或“右”）端为二极管的正极。
（2）某二极管的伏安特性曲线如图，可选用下列器材验证其正向电压时的伏安特性曲线：
A．直流电源E：电动势3 V，内阻忽略不计
B．滑动变阻器R：0～20 Ω
C．电压表V1：量程5 V、内阻约为50 kΩ
D．电压表V2：量程3 V、内阻约为20 kΩ
E．电流表A：量程0.6 A、内阻约为0.5 Ω
F．电流表mA：量程50 mA、内阻约为5 Ω
G．待测二极管D
H．单刀单掷开关S，导线若干
为提高测量结果的准确度，电压表应选用______，电流表应选用______。（填写各器材前的字母代号）
（3）为达到测量目的，请在答题卡上虚线框内画出正确的实验电路图。
( http: / / www.21cnjy.com )
37．某同学想测量电压表0~3V挡的内阻，他从实验室拿来一个多用电表、3节干电池、50Ω的滑动变阻器1个、开关和若干导线。
①先用多用表粗测其内阻，把选 ( http: / / www.21cnjy.com )择开关旋到欧姆挡的“×100”倍率，将 （填“红”或“黑”）表笔接电压表的“ ”接线柱，另一只表笔接“3V”的接线柱，多用表的指针位置如图1所示，则电压表的内阻为 ________Ω；
②再用伏安法测量其内阻，把多用表的选择开关旋到直流电流的 （填“100”、“10”、“1”）mA挡，请在图2完成其余的连线；
③实验中多用表的示数为I，电压表的示数为U，则电压表的内阻为RV = 。
38．(5分)
（1）（3分）某同学用如图1所示 ( http: / / www.21cnjy.com )的装置测定重力加速度：实验中所用电源的频率为50Hz，实验中在纸带上连续打出点1、2、3、…、9，如图2所示，由纸带所示数据可算出实验时重物下落的加速度为 m/s2．（结果保留三位有效数字）
( http: / / www.21cnjy.com )
（2）（2分）（多选）下面是一些有关高中物理实验的描述，其中正确的是（ ）
A．在“研究匀变速直线运动”实验中，不需要平衡摩擦力
B．在“验证机械能守恒定律”的实验中，必须用天平测物体的质量
C．在“验证力的平行四边形定则”实验中，只用一根弹簧秤无法完成
D．在用橡皮筋“探究功与速度变化的关系”的实验中不需要直接求出合外力做的功
E．在用欧姆表“×10”挡测量电阻时发现指针偏转角太小，应该换“×1”挡进行测量
39．有一内阻未知（约20kΩ ~ 60kΩ）、量程（0~ 10V）的直流电压表V．
某同学想通过一个多用表中的欧姆档，直接去测 ( http: / / www.21cnjy.com )量上述电压表的内阻，该多用表刻度盘上读出电阻刻度中间值为30，欧姆档的选择开关拨至倍率_______挡。先将红、黑表棒短接调零后，选用下图中 方式连接。
40．用多用电表测量一个电阻的阻值．将选择开关置于“×1K”挡时，指针位置如图(a)所示，则测量的电阻阻值为_____________Ω。用一量程为5V的伏特表测量某小灯泡的两端的电压时，伏特表位置如图(b)所示，则测得的电压为______________V ( http: / / www.21cnjy.com )
41．如图所示，将多用电表的选择开关置 ( http: / / www.21cnjy.com )于欧姆档，再将电表的表笔与一光敏电阻的两端相连，此时表笔的指针恰在表的中央，若用黑纸把光敏电阻包住，电表指针将向
( http: / / www.21cnjy.com )
A．左偏 B．右偏 C．不偏 D．不能确定
42．在如图甲所示的电路中，四节干 ( http: / / www.21cnjy.com )电池串联，小灯泡A、B的规格为“3.8 V，0.3 A”。合上开关S后，无论怎样移动滑动片，A、B灯都不亮。
( http: / / www.21cnjy.com )
（1）用多用电表的直流电压挡检查故障，测得c、d间电压约为5.8 V，e、f间电压为0，则故障是
A．B灯丝断开 B．A灯丝断开
C．d、e间连线断开 D．B灯被短路
（2）接着用多用表测小灯泡电阻。
①测量前，一定要将电路中的开关S_ _（选填闭合或断开）
②将多用表的选择开关置于测电阻档的
A．“×1”挡 B．“×10”挡 C．“×100”挡 D．“×1k”挡
③将选择开关置于选择好的档位上，进行欧姆调零
④某次测试结果如图乙所示 ，灯泡电阻读数为 _ Ω。
⑤换掉损坏的元件，电路正常后，闭 ( http: / / www.21cnjy.com )合开关，发现灯很亮。断开开关，将选择开关置于“500mA”挡，将红表笔与开关右边的a接线柱接触，黑表笔与开关左边的b接线柱接触，稳定时其指针也指在上一题所指位置，则通过电灯的电流是 mA。
( http: / / www.21cnjy.com )
参考答案
1．AD
【解析】
试题分析：“研究匀变速直线运动”实验只是研究匀变速运动的规律，而不是做动力学的研究，不用管物体的受力情况，只要保证物体做匀变运动就可以了，不用平衡摩擦力，故A正确；在“验证机械能守恒定律”的实验中，需要验证的关系式是，可见重物的质量可以消去，没有必要测物体的质量，故B错误；在“探究力的平行四边形定则”的实验中，在同一次实验中橡皮条拉长的结点O位置可必须相同，保证两个弹簧的合力与原来一只弹簧的弹力相等，故C错误；在用橡皮筋“探究功与速度变化的关系”的实验中不需要直接求出合外力做的功，而是利用相同橡皮筋条数增加使功成倍增加进行研究，故D正确；在用欧姆表测量电阻时发现指针偏转角太小，是因为示数太大，倍率太小，应该换更大倍率的挡进行测量，故E错误。
考点：对物理实验的理解
2．C
【解析】
试题分析：多用电表有欧姆挡、电压挡、电 ( http: / / www.21cnjy.com )流挡，测量电阻要从外电路断开，测量电流要串接到电路中，测量电压要并联到电阻两端．闭合开关后，多用电表是串联到电路中，故是选择的电流挡，即测量的是通过灯泡L的电流，C正确。
考点：多用电表的使用
3．CD
【解析】
试题分析：甲中的回旋加速器最后获得 ( http: / / www.21cnjy.com )的最大速度与加速器的半径有关，与加速电压无关，A错误；当电感线圈的感量较小时，开关S断开时，产生的感应电动势较小，此时灯泡不一定会突然闪一下，故B错误；用万用电表测量电阻前，需要使两表笔短接，调节R1使指针指向0，故C正确；丁图的话筒是将声音的振动转化为变化的电流，即通过膜的振动切割磁感线，使线圈中产生感应电流，故D正确。
考点：回旋加速器、电感现象、万用电表的原理及电磁感应。
4．C
【解析】
试题分析：要想测电阻R2的电流，必须将开关K断开，将万用表与R2串联，将两表笔接入电路．红表笔接电源的正极，黑表笔接电源的负极．故选：C
考点：万用表的使用.
5．AC
【解析】
试题分析：欧姆表的表盘与电流计的刻度 ( http: / / www.21cnjy.com )相反，即满偏刻度处电阻为零，电流为零时对应电阻无穷大，则可知，当偏转较小时，说明这个电阻较大，故A正确，B错误；为了准确测量，应换用大档位，使偏角增大，读数更准确，故应换用“×1k”挡，重新欧姆调零后再测量，C正确，D错误．
考点：用多用电表测电阻
6．A
【解析】
试题分析：外接法，电压表读数为待测电阻 ( http: / / www.21cnjy.com )两端的电压，电流表读数为通过待测电阻和电压表的电流之和，所以电流读数偏大，测量值偏小，所以A正确，BCD错误。
考点：本题考查外接法测电阻的误差分析。
7．B
【解析】
试题分析：欧姆表的中值电阻附近刻度最均匀，读数误差最小，求解出该欧姆表的中值电阻即可．
解：欧姆表的中值电阻附近刻度最均匀，读数误差最小；
欧姆表的中值电阻R中等于欧姆表的内电阻R总，根据闭合电路欧姆定律，满偏时：Ig=
半偏时，Ig=
联立解得：R中=R总=
故选B．
点评：本题关键明确欧姆表的中值电阻附近刻度最均匀，读数误差最小；知道中值电阻等于欧姆表内电阻．
8．D
【解析】
试题分析：两安培表并联， ( http: / / www.21cnjy.com )表头两端的电压相同，电流相同，指针偏转角度相同，安培表A1的量程大于A2的量程，则安培表A1的读数大于安培表A2的读数．故①正确，②错误．两电压表串联，两表头的电流相同，指针偏转角度相同，量程大的读数大，伏特表V1的偏转角等于伏特表V2的偏转角．故③错误，④正确．
考点：考查了电表的改装
9．AD
【解析】
试题分析：测电阻时指针偏转至靠近刻 ( http: / / www.21cnjy.com )度盘最右端附近，表示所测电阻过小，需要换用低档位测量，A正确；因为人体也是导体，所以不能用手将表笔和电阻握紧，B错误；测量电路中元件的电阻时，需将电源断开，以及将该电阻与其它元件断开，C错误；使用完毕后拔去表笔还应把选择开关置于交流电压最大量程或off挡，D正确；
考点：考查了多用电表的使用
10．（1）B ；（2）①8 ；②5—11；断路 ；③250 ；④将9、12间导线改接为9、6之间。
【解析】
试题分析：（1）因欧姆表的“-”极内部接电源的正极，故要测二极管的正向电阻，则二极管的正极与多用电表的B相接。（2）①因“7”接电势较高的滑动片，故“7”应接A，“8”接B；②闭合开关，电压表指针指在约1.25 V处，电流表指针指在约5.00mA处，则；左右移动滑片，两表指针几乎不动，说明电路的电阻几乎不变，滑动变阻器可能与二极管串联了，由此可以推断：电路中5—11之间出现了断路故障。③电压为1.25V时，二极管的电阻为；④因二极管的正向电阻远大于电流表内阻，故可采用电压表外接电路，即将9、12间导线改接为9、6之间。
考点：测量二极管在不同正向电压时的电阻。
11．（1）1.15（2）6.703（3）240
【解析】
试题分析：（1）游标卡尺读数为
（2）螺旋测微器的度读数为：
（3）欧姆档选用10倍率，所以读数为
考点：考查了游标卡尺，螺旋测微器，多用电表的读数问题
12．(1)① S ( http: / / www.21cnjy.com )②×100 ③ T 右 (2) 12.3-12.5 61-63 8.4 310-330
【解析】
试题分析：（1）①调节可调节部件是机械调零旋钮S。②因为被测电阻阻值约为1000～2000Ω，为使指针直到中央刻度调节可调节部件K，使它在尖端指向×100挡。③选好挡位之后进行欧姆调零，应调节欧姆调零旋钮T，使指针指到最右边0刻度位置。(2)a位置，最小刻度为1mA，应估读到十分位，12.3-12.5A；a位置，最小刻度为5V，读到个位，61-63V；b位置，最小刻度为0.2mA读到十分位，8.4mA; b位置，最小刻度为0.5，读数为3.1—3.3，然后乘以倍率，得读数为310-330。
考点：多用电表的使用；读数
13．（1）50.15mm （2）4.700mm（3）×1k、欧姆调零
【解析】
试题分析：（1）由图可知其长度为
（2）螺旋测微器的读数为
（3）从图中可知，所测量电阻过大，而倍率选取的小了，所以应选用×1k档位，换挡后需要欧姆调零，
考点：考查了测量电阻率实验
14．①1.30 ②A ③B
【解析】
试题分析：①选择0-3V挡，精确度为0.1V，读数应该为13.0×0.1V=1.30V；
②接通外电路后，滑动变阻器起到分压 ( http: / / www.21cnjy.com )作用，接通电路前，应使输出电压最小，故需要将滑片置于A端，用电器上的电压为0，这样才能起到外电路的安全保证；
③要增大外电路电压，需要使滑片滑向B端。
考点：本题考查滑动变阻器的分压式接法
15．（1）×1；红黑表笔短接进行欧姆调零；30.0。
【解析】
试题分析：（1）欧姆表的读数：阻值=示数×倍率，表头指针偏转角度过大，是因为示数太小，倍率太大，故应选择倍率较小的×1挡进行测量；每次换挡在测量前都要黑红表笔短接进行欧姆调零；电阻阻值为。www.21-cn-jy.com
（2）实验要求电表示数从零调起，可获得多组测量数据，
考点：多用电表的使用
16．(a)甲图中选择开关应置于 ( http: / / www.21cnjy.com )×10档，且重新欧姆调零；乙图中手不能接触表笔；读数后应将选择开关置于“OFF”或交流500V档，才能实验完毕。b.连线滑动变阻器接成分压式，安培表应接成外接法.
【解析】
试题分析：(a)甲图中选择开关应置 ( http: / / www.21cnjy.com )于×10档，且重新欧姆调零；乙图中手不能接触表笔；读数后应将选择开关置于“OFF”或交流500V档，才能实验完毕。
b.连线滑动变阻器接成分压式，安培表应接成外接法.
( http: / / www.21cnjy.com )
考点：万用表的使用；伏安法测电阻。
17．（1）191.0-191.5；（2）0.680；（3）220；（4）CDF（5）如图所示；
( http: / / www.21cnjy.com )
【解析】
试题分析：（1）金属丝的长度L=191.2mm；（2）金属丝的直径D=0.5mm+0.01mm×18.0=0.680mm。（3）金属丝的电阻R=22×10=220；（4）电路中可能出现的最大电流为，故电流表选C；电压表选D.滑动变阻器用分压电路，故选F；（5）电路如图；
( http: / / www.21cnjy.com )
考点：伏安法测电阻.
18．（1）0.15 ；（2）33.0；800
【解析】
试题分析：（1）两测脚间狭缝的宽度为0.05mm×3=0.15mm；（2）所测电压为33.0V；所测电阻的阻值为8×100Ω=800.
考点：游标卡尺；万用表.
19．（1）2.0；（2）AB；（3）140、R3、减小
【解析】
试题分析：（1）由图可得。 ( http: / / www.21cnjy.com )（2）当天亮时，光照强，光敏电阻阻值小，电路中电流增大，电磁铁磁性增强，将衔铁吸合，灯不亮，所以路灯应接在AB之间。（3）由图可知，线圈的电阻140Ω，为了保证安全和便于调节，滑动变阻器选择R3，同（2）原因为使天色更暗时才点亮路灯,应适当地减小滑动变阻器的电阻。
( http: / / www.21cnjy.com )
考点：主要考查光敏电阻和电磁铁。
20．（1） 50.3 5.310 （2）22 （3）V1 A2
( http: / / www.21cnjy.com )
【解析】
试题分析：（1）游标卡尺读出游标尺零刻度左侧对应的主尺上面毫米的整数部分即50mm，游标尺上面与主尺刻度线对齐的第条即，毫米的整数部分+精确度即最终读数，10分度游标卡尺精确度为0.1mm，所以读数为50mm+3×0.1mm=50.3mm。螺旋测微器第一部分读数为固定刻度，即5mm，找出可动刻度与主尺对齐的刻度线，估读一位，据图可读出对齐的刻度为31.0，乘以精确度0.01mm再加上固定刻度即最终读数：5mm+31.0×0.01=5.310mm。21教育网
（2）欧姆档测电阻为指针对应刻度与倍率的乘积即。
（3）由于电源电压为4V，显然电压表选15V时不满足读数不得小于其量程的1/3的要求，因此只能选V1，而V1量程又太小，而题目中给了一个定值电阻，将定值电阻与电压表串联，装成一个新的电压表，量程为2V，基本满足要求，这样由于电阻值约，因此回路电流最大约100mA左右，因此电流表选A2，为了测量精确，滑动变阻器采分压式接法，为了便于调节，滑动变阻器选用，电路图电流表采用外接法，如答案图所示。
( http: / / www.21cnjy.com )
考点：本题考查了游标卡尺读数和伏安法测电阻
21．（1）小；290（2）准确
【解析】（1）由闭合电路欧姆定律:得: ，因为式中E变小，r变大，故R0将减小；因为该欧姆表的刻度是按电池电动势为E=1.5V刻度的。测得某电阻阻值为300Ω时，电流表中的电流，其它，当电池电动势下降到E′=1.45V时，此时欧姆表的内阻，由闭合电路欧姆定律得，解得真实值R′=290Ω。
（2）该欧姆表换了一个电动势为 ( http: / / www.21cnjy.com )1.5V，内阻为10Ω的电池，调零后测量某电阻的阻值的测量结果准确，因为电源的内阻的变化，可以通过调零电阻的阻值的变化来抵消。
【考点定位】多用表的应用
22．（1）甲图中选择开关应置于×10档，且 ( http: / / www.21cnjy.com )重新欧姆调零；乙图中手不能接触表笔；读数后应将选择开关置于“OFF”或“交流500V”档，才能实验完毕；（2）电路如图；
【解析】
试题分析：（1）甲图中选择开关应置于 ( http: / / www.21cnjy.com )×10档，且重新欧姆调零；乙图中手不能接触表笔；读数后应将选择开关置于“OFF”或“交流500V”档，才能实验完毕；
（2）电路如图；
( http: / / www.21cnjy.com )
考点：欧姆表的使用；伏安法测电阻.
23．①170；②(I)电路如图； (II) 偏小；(III)
【解析】
试题分析：①待测的电阻Rx为170.②(I)电路图如图；
( http: / / www.21cnjy.com )
(II)若两电压表的内阻不等，且R1>R2，则由于两电压表示数相同，则两部分的电阻相同，即 因R1>R2，则R0的阻值应小于Rx的阻值，故测量值比真实值偏小；
(III) 由于两电压表示数相同，则两部分的电阻相同，即，解得
考点：测量电阻；万用表的使用.
24．（1）负 ；（2）1 ；(3) B ；(4) 1.9～2.1 ；0.38～0.50 ；
【解析】
试题分析：（1）B表笔是负极，故应接电源的负极；（2）实验时，多用电表的电流档应该用1A档，故多用电表的档位选择开关应接1；（3）由全电路欧姆定律可知：，解得，故应建立来确定电源的电动势及内阻；（4）图线如图；解得；，解得E=2.0V，r=0.50Ω 21*cnjy*com
( http: / / www.21cnjy.com )
考点：测量电源的电动势及内阻.
25．（1）0.251；（2）如乙图所示；（3）2.4；0.75。
【解析】
试题分析：（1）将电流表的量程从3mA扩大到600mA，扩大为原来的200倍改装原理如图，改装后量程，根据并联电路的特点，得【出处：21教育名师】
（2）若电表为理想电表，甲、乙两个电路测量结果相同，实际上电压表内阻不是无穷大，电流表内阻也不是零。若采用甲图，根据闭合电路的欧姆定律有：，电流表示数并不等于通过电源的电流，而电压表内阻未知，不能算出干路电流，测量结果必然存在误差。若采用乙图，根据闭合电路的欧姆定律有：，此时电流为干路电流，其中电流表内阻，由此测量结果较精确，故采用乙电路图。
（3）根据有：和
其中，
解得电源电动势
电源内阻
考点：实验—用伏安法测电源的电动势和内电阻，电流表的改装，闭合电路的欧姆定律
26．（1）1.45 （2）
( http: / / www.21cnjy.com )
（3）1.49 1.1
( http: / / www.21cnjy.com )
【解析】
试题分析：（1）将选择开 ( http: / / www.21cnjy.com )关旋至直流2.5 V挡，最小分度为0.05V，读到最小分度的本位上，所以读数为1.45V（2）根据电路图滑动变阻器向右滑动时，电阻阻值变大，滑动变阻器应该接左下接线柱，根据电路图进行实物连接
( http: / / www.21cnjy.com )
（3）用直线把坐标系中的各点连接起来，得到U-I图象，
( http: / / www.21cnjy.com )
由图象可知纵截距为1.49V，电源电动势E=1.49V，斜率的绝对值代表内阻，所以电源内阻为。
考点：本题考查了闭合电路欧姆定律、实物连接和数据处理能力
27．
（1）如下图：
( http: / / www.21cnjy.com )
（2）电流；电压；（3）黑；（4）1.00；880。
【解析】
试题分析:（2）当开关闭 ( http: / / www.21cnjy.com )合时，整个电路处于并联状态，根据并联电路总电阻小于分电阻，此时总电阻小于表头的电阻，故应是电流表。反之，开关断开时候，总电阻大于R2，故应是电压表。21教育名师原创作品
（3）根据表头的正负可知电流的流向，故A为黑表笔
（4）当开关断开时候，作为电压表，要求量程为1V，，根据串联电路大电阻分大电压，;根据串联电路大电阻分小电流：
考点：电表改装
28．（1）AC；（2）a
【解析】
试题分析：（1）因电流方向不会影响电 ( http: / / www.21cnjy.com )阻的大小，故测量电阻时，如果红、黑表笔分别插在负、正插孔，则不会影响测量结果，选项A正确；若双手捏住两表笔金属杆，人是导体，人体与电阻并联，会使测量结果偏小，故B错误；因欧姆表内部有电源，为了保护万用表，在测量电路中的电阻时，应该把该电阻与电路断开，选项C正确；欧姆表使用一段时间后，由于电池电动势变小，内阻变大，根据欧姆定律可知，在测量某电阻时，电路中的电流减小，表盘指针偏左，则电阻的读数就偏大，即测量结果与原来相比偏大，选项D错误；故选AC.
（2）欧姆档黑表笔内部接电源的正极，当 ( http: / / www.21cnjy.com )用欧姆挡测量，黑表笔接a端，红表笔接b端时，指针向右偏转角较大，说明电阻很小；然后黑、红表笔反接指针偏转角较小，说明电阻很大，故可知a端是二极管正极．
考点：欧姆表的使用；二极管的特性.
29．⑴15⑵①E1 A1②如图 左 ③电表读数误差，电压表分流产生误差④随着电压的增大和实验时间的延长，温度升高，电阻率增大造成的
( http: / / www.21cnjy.com )
【解析】
试题分析：⑴选择开关旋至“R×10”， 指针指在接近刻度盘右端的位置I，说明电阻过小，需要用较小档位测量，故选用“R×1”档位，读数为
⑵①因为所给电压表最大量程为6V，所以选用电源，电路中最大电流为，故选用电流表，②因为，所以采用电流表的外接法，实验中需要根据实验数据做图像，所以采用滑动变阻器的分压接法，刚开始时，滑动变阻器需连如最大阻值，保护电流，即位于最左端，电路图如图所示
( http: / / www.21cnjy.com )
③实验误差有电表读数误差，电压表分流产生误差
④因为电阻受温度影响，随着电压的增大，电 ( http: / / www.21cnjy.com )流增大，电阻的温度发生变化，所以主要原因为随着电压的增大和实验时间的延长，温度升高，电阻率增大造成的
考点：考查了测量定值电阻实验
30．0.900，33.10，160.0，300
【解析】
试题分析：螺旋测微器测量值为=0.900（mm），游标卡尺测量值为=33.10（mm），从图可知多用电表测量值为16.0×10=160.0（Ω），由（W），可知标称功率为300W。
考点：本题考查了螺旋测微器、游标卡尺的使用，多用电表的使用、电功率的概念
31．(1)9.3或9.4 (2)①如上图所示 ②，
【解析】
试题分析：（1）因选择的是×10挡，一个小格为0.2V，其示数为47×0.2V=9.4V；（2）①如上图所示②根据得，，知纵轴截距的倒数为电动势，即，，所以。
考点：本题考查实验操作、读数以及对实验方法的理解
32．红；5；变大
【解析】
试题分析：在欧姆表的内部电源负极和红表笔相连，故图中与接线柱A相连的表笔颜色应该是红色；指针指在刻度盘的正中央时，通过电流计的电流为，则根据欧姆定律：，，解得；当电池电动势变小、内阻变大时，欧姆得重新调零，由于满偏电流Ig不变，由公式：，欧姆表内阻R内得调小，待测电阻的测量值是通过电流表的示数体现出来的，由，可知当R内变小时，I变小，指针跟原来的位置相比偏左了，故欧姆表的示数变大了．
考点：万用表原理.
33．（1）AC；（2）①R1；②
( http: / / www.21cnjy.com )；
③图略；④非线性；
【解析】
试题分析：（1）由于欧姆表的A表笔内部 ( http: / / www.21cnjy.com )接电源的正极，故欧姆表的表笔A、B应分别接二极管的C、D端，选项A正确；由于人体是导体，双手捏住两表笔金属杆，测量值将偏小，故B错误；若采用 “×100”倍率测量时，发现指针偏角过大，故为使指针指中央刻度附近，则应换“×10”倍率，且要重新进行欧姆调零，选项C正确；欧姆表刻度是左密右疏，选择“×10”倍率测量时发现指针位于15与20正中间，即测量值小于175Ω，选项D错误；故选AC;（2）①实验中滑动变阻器应选阻值较小的R1；②电路图如图；
③图线略；④由所绘制图象可知，他选用的LED蓝光二极管是非线性电学元件。
考点：探究二极管的伏安特性曲线.
34．（1）23.0；（2）100；（3）变大；（4）b
【解析】
试题分析：（1）电压表读数为23.0V；（2）选择开关在“×1”挡时，欧姆表的内阻为15Ω，此时流过多用电表的电流为；（3）当电池电动势变小，内阻变大时，若测量某一电阻时，通过回路的电流减小，指针偏向左，则欧姆表的读数变大；（4）将G改装成两种倍率（如“×1”“ ×10”）的欧姆表，开关合向b端时，电路最大电流小，欧姆表的中值电阻大，倍率大，这时的欧姆表是较大倍率挡．
考点：欧姆表.
35．180，0.44 或0.45
【解析】
试题分析：欧姆表的读数等于示数×倍率，故此多用电表的示数为18×10Ω=180Ω；测电流时先求每小格表示的电流数为mA=0.02mA，电流读数为22.5×0.02mA=0.45mA．
考点：本题旨在考查多用电表的使用方法。
36．（1）右； （2）D，F； （3）电流表mA外接，滑动变阻器R分压式（图略）
【解析】
试题分析：（1）因为欧姆表的黑表笔内部接电源 ( http: / / www.21cnjy.com )的正极，故将黑表笔接触二极管的左端、红表笔接触右端，指针偏角比较小，说明阻值较大；将红、黑表笔对调再进行测量，指针偏角比较大，说明阻值较小，所以右端为二极管的正极。（2）因为电源电压为3V，故电压表应选用3V量程的D即可；根据伏安特性曲线可知，电流表应选用F；（3）由于二极管的正向电阻较小，故采用电流表外接，滑动变阻器R分压式，电路如图；
考点：测定二极管的伏安特性曲线。
37．①红；3.0×103（或3000）；②1；如下图所示；③。
【解析】
试题分析：①由于多用电表的黑色表笔是流出电流的，故它应该与电压表的正接线柱连接，红色表笔应该与电压表的负接线柱连接；电压表的内阻为R=30×100Ω=3000Ω；②由于电路中的最大电流约为I==1.5mA，若选择“10mA”和“100mA”量程，则指针偏转的角度会很小，误差较大，如果通过变阻器的调压作用，可以让电压表中的电流在1mA以内，故万用表的直流电流档选择“1mA”量程，连接如图所示；③由于电压表测量的就是电压表的电压，电流表测量的就是电压表的电流，故电压表的电阻为R=。
考点：多用电表的使用。
38．（1）9.80（2）AD
【解析】
试题分析：（1）根据知，（4.00—2.04）×10-2=5aT2，解得a=9.8m/s2，（2）在“研究匀变速直线运动”实验中，只需要求出加速度，不考虑和力的关系，故不需要平衡摩擦力，A选项正确；在“验证机械能守恒定律”的实验中，由实验的原理知，等式两边均有m，故不必用天平测物体的质量，故B选项错误；在“验证力的平行四边形定则”实验中，只用一根弹簧秤在保证等效性的情况下，可以完成实验，故C选项错误；在用橡皮筋“探究功与速度变化的关系”的实验中只需每次增加同样的橡皮筋则不需要直接求出合外力做的功，故D选项正确；在用欧姆表“×10”挡测量电阻时发现指针偏转角太小，表明测量的阻值偏大，需要换用较大的量程，应该换“×100”挡进行测量，故E选项错误。
考点：逐差法 实验中的注意事项
39．×1K；A
【解析】
试题分析：因为电压表内阻约20 ( http: / / www.21cnjy.com )kΩ ~ 60kΩ，故欧姆档的选择开关拨至倍率×1K挡；因为黑表笔内部接电源的正极，故黑表棒短接调零后，选用下图中A方式连接。
考点：欧姆表的使用.
40．1.5×104；3.60
【解析】
试题分析：测量电阻的阻值为：15×1KΩ=1.5×104Ω；电压表读数为：3.60V。
考点：欧姆表及电压表的读数.
41．A
【解析】
试题分析：因光敏电阻的阻值随光强增大而减小，故若用黑纸把光敏电阻包住，则光敏电阻的阻值变大，所以欧姆表指针向做偏转，故选A。21*cnjy*com
考点：欧姆表；光敏电阻.
42．(1) B (2) ①断开 ；②A ；④7.0（或7）Ω；⑤340mA.
【解析】
试题分析：（1）测得c、d间电压约为5.8 V，e、f间电压为0，说明灯A断路，选项B正确；
（2）①测试前，一定要将电路中的开 ( http: / / www.21cnjy.com )关S断开，以保证电路中不会产生电流；②小灯泡的电阻大约是19Ω，选择“×1”挡，示数在13左右，指针位置合理，误差较小；④电阻等于读数乘以倍率，则R=7×1Ω=7Ω；⑤量程为500mA，每一格为10mA，于是读数为340mA。
考点：本题旨在考查电路故障分析、多用电表的使用。
甲 乙 丙 丁
磁铁
音圈
金属膜片
声波
A
E
S
L
甲
A
B
+
-
乙
11
13
V
1
2
3
6
7
8
5
9
10
12
+
-
4
接多用电表
二极管
图丁
图1
图2
红
黑
21世纪教育网 -- 中国最大型、最专业的中小学教育资源门户网站。 版权所有@21世纪教育网
选修3-1第二章恒定电流第九节练习使用多用电表
第I卷（选择题）
评卷人 得分
一、选择题
1．下面是一些有关高中物理实验的描述，其中正确的是（ ）
A．在“研究匀变速直线运动”实验中，不需要平衡摩擦力
B．在“验证机械能守恒定律”的实验中，必须用天平测物体的质量
C．在“探究力的平行四边形定则”的实验中，在同一次实验中橡皮条拉长的结点Ｏ位置可以不同
D．在用橡皮筋“探究功与速度变化的关系”的实验中不需要直接求出合外力做的功
E．在用欧姆表“×10”挡测量电阻时发现指针偏转角太小，应该换“×1”挡进行测量
2．某同学用多用电表按如图所示电路进行了正确的测量。闭合开关S后，多用电表直接测出的是
( http: / / www.21cnjy.com )
A．灯泡L的电功率 B．灯泡L的电阻
C．通过灯泡L的电流 D．灯泡L两端的电压
3．如图所示，甲是回旋加速器的原理图，乙 ( http: / / www.21cnjy.com )是研究自感现象的实验电路图，丙是欧姆表的内部电路图，丁图是动圈式话筒的原理图，下列说法正确的是（ ）
A．甲图是加速带电粒子的装置，其加速电压越大，带电粒子最后获得的速度越大
B．乙图电路开关断开瞬间，灯泡A一定会突然闪亮一下
C．丙图在测量电阻前，需两表笔短接，调节R1使指针指向0Ω
D．丁图利用了电磁感应的原理，声波使膜片振动，从而带动音圈产生感应电流
4．图中E为电源，R1、R2为电阻，S为电 ( http: / / www.21cnjy.com )键。现用多用电表测量流过电阻R2的电流。 将多用电表的选择开关调至直流电流挡（内阻很小）以后，正确的接法是（ ）
A．保持S闭合，将红表笔接在a处，黑表笔接在b处
B．保持S闭合，将红表笔接在b处，黑表笔接在a处
C．将S断开，红表笔接在a处，黑表笔接在b处
D．将S断开，红表笔接在b处，黑表笔接在a处
5．用多用电表的欧姆挡测电阻。机械调零、欧姆调零后，用“”挡测量一个电阻的阻值，发现表针偏转角度极小，下列正确的判断和做法是 。
A．被测电阻值很大
B．被测电阻值很小
C．为了把电阻值测得更准一些，应换用“”挡，重新欧姆调零后再测量
D．为了把电阻值测得更准一些，应换用“”挡，重新欧姆调零后再测量
6．在用电压表和电流表测电阻的实验中，由于 ( http: / / www.21cnjy.com )电表内阻对测量的影响，使得测量的结果会出现误差。若采用右图所示的电路进行测量，则测量值RX与实际值R0比较（ ）
A. RX＜R0
B．Rx＞R0
C．RX＝R0
D．因不知两表的内阻具体大小，故无法比较RX与R0的大小关系
7．（4分）（2013 长 ( http: / / www.21cnjy.com )沙一模）如图为多用表欧姆档的原理图，其中电流表的满偏电流为300μA，内rg=100Ω，调零电阻的最大阻值R=50kΩ，串联的固定电阻R0=50Ω，电池电动势E=1.5V．用它测量电阻Rx，能准确测量的范围是（ ）21·世纪*教育网
( http: / / www.21cnjy.com )
A.30kΩ～80kΩ B.3kΩ～8kΩ C.300Ω～800Ω D.30Ω～80Ω
8．如图所示，四个相同的表头分别改装成 ( http: / / www.21cnjy.com )两个安培表和两个伏特表。安培表A1的量程大于A2的量程，伏特表V1的量程大V2的量程，把它们按图接入电路，则（ ）
( http: / / www.21cnjy.com )
①安培表A1的读数大于安培表A2的读数；
②安培表A1的偏转角小于安培表A2的偏转角；
③伏特表V1的读数小于伏特表V2的读数；
④伏特表V1的偏转角等于伏特表V2的偏转角；
A.①② B.②③ C.③④ D.①④
评卷人 得分
二、多选题
9．（多选题）关于多用表的使用，下列说法中正确的是（ ）
A.测电阻时指针偏转至靠近刻度盘最右端附近，需要将倍率调换到低倍率挡
B.测电阻时要保证接触良好，可用手直接将表笔和电阻握紧
C.测电路中的元件的电阻时只要断开电路中的电源就可以了
D.使用完毕后拔去表笔还应把选择开关置于交流电压最大量程或off挡
第II卷（非选择题）
评卷人 得分
三、填空题
10．小明测量二极管在不同正向电压（最大正向电压为1.25 V）时的电阻。他选择的器材有：0–10的滑动变阻器；量程为3Ｖ、内阻约为3 kΩ的电压表；电动势为1.5Ｖ的电源；一只多用电表。【来源：21·世纪·教育·网】
（1）他先将多用电表选择开关旋至“ ( http: / / www.21cnjy.com )×10”挡，调节好多用电表，将二极管两极与表笔相接，多用电表的示数如图甲所示时，则二极管的正极与多用电表的 (选填图甲中“A”或“B”)相接。www-2-1-cnjy-com
（2）他再将多用电表的选择开关旋至“10mA”挡（内阻约为5 Ω），将其接入图乙所示电路。
① 多用电表B插孔应与图乙中的 (选填“7”或“8”) 连接。
② 闭合开关，电压表指针指在约1. ( http: / / www.21cnjy.com )25 V处，电流表指针指在约5.00mA处，接着左右移动滑片，两表指针几乎不动。由此可以推断：电路中 (选填图中表示接线柱的数字) 之间出现了 (选填“短路”或“断路”)故障。
U（V） 1.13 1.19 1.21 1.23 1.25
I（mA） 0.06 0.50 1.00 2.00 5.00
R（） 18833.3 2380.0 1210.0 615.0
③排除故障后，闭合开关，移动滑片，将电压表和电流表示数记录在右表中，并算出对应的电阻。电压为1.25V时，二极管的电阻为 。
④ 为了更准确地测出不同电压下二极管的电阻，在不更换实验器材的条件下，对实验电路提出改进建议： 。
11．读出下列测量仪器的数据：
（1）10分度游标卡尺 cm
（2）螺旋测微器 mm
（3）多用电表电阻档（10倍率） Ω
12．(1)图为多用电表的示意图，其中S、K ( http: / / www.21cnjy.com )、Ｔ为三个可调节的部件，现用此电表测量一阻值约为1000～2000Ω的定值电阻，测量的某些操作步骤如下：
①调节可调节部件 ，使电表指针停在最左端“0”刻度位置；
②调节可调节部件K，使它在尖端指向 挡（选填“×1”、“×10”、“×100”、“×1K”）；
③将红、黑表笔分别插入“＋ ( http: / / www.21cnjy.com )”、“－”插孔，笔尖相互接触，调节可调节部件 ，使电表指针指向最 端“0”刻度位置（选填“左”或“右”）；
(2)根据要求将相应读数填入表中
指针位置 选择开关所处挡位 相应读数
a 直流电流50mA mA
a 直流电压250V V
b 直流电流10mA mA
b 电阻×100 Ω
评卷人 得分
四、实验题
13．某同学要测量一均匀新材料制成的圆柱体的电阻率ρ.步骤如下：
(1)用游标为20分度的卡尺测量其长度如图甲所示，由图可知其长度为________mm；
(2)用螺旋测微器测量其直径如图乙所示，由图可知其直径为________mm；
(3)在实验室，该同学想 ( http: / / www.21cnjy.com )测出某种材料的电阻率．由于不知是何种材料，也不知其大约阻值，于是他用多用电表先粗测该材料一段样品的电阻，经正确操作后，用“×100”挡时发现指针偏转情况如图所示，则他应该换用______挡(选填“×10”或“×1 k”)重新测量．换挡后，在测量前先要________．【版权所有：21教育】
14．某同学设计的可调电源电路如图（a）所示，R0为保护电阻，P为滑动变阻器的滑片，闭合电键S
( http: / / www.21cnjy.com )
①用电压表测量A、B两端的电压；将电压表调零，选择0-3V档，示数如图（b），电压值为________V。
②在接通外电路之前，为了保证外电路的安全，滑片P应先置________端。
③要使输出电压U变大，滑片P应向________端滑动。
15．某实验小组要对未知电阻Rx进行测 ( http: / / www.21cnjy.com )量先用多用电表进行粗测，若多用电表的电阻档有三个倍率，分别是用×10档测量某电阻Rx时，操作步骤正确，发现表头指针偏转角度过大，为了较准确地进行测量，应换到_____档。（填×1或×100）。换档后应先________（填缺少的步骤），之后用表笔连接待测电阻进行读数，由表盘刻度读得该电阻的阻值是______Ω。
( http: / / www.21cnjy.com )
16．（8分）某同学用多用电表测量某一电阻，以下是该同学实验过程中的主要操作步骤。
a．将“选择开关”置于如图甲所示的“×1００”挡位置，
( http: / / www.21cnjy.com )
b．将红黑表笔短接，转动欧姆调零旋钮，进行欧姆调零；
c．如图乙所示把两表笔接触待测电阻的两端进行测量，表盘指针如图丙所示；
d．记下读数，实验完毕。
请指出该同学操作中不合理或遗漏的地方，并加以指正。
；
；
；
( http: / / www.21cnjy.com )
（b）该同学想采用“伏安法”更精确地测 ( http: / / www.21cnjy.com )量该电阻的阻值，选用了如图（10）丁所示的实验器材。其中电压表量程3V、内阻约为3kΩ，电流表量程15mA、内阻约为4Ω，滑动变阻器总阻值20Ω，电源电动势3V。图中已经完成部分导线的连接，请你在实物接线图中完成余下导线的连接。
17．为测量某金属丝的电阻率，某同学截取了其中的一段，用米尺测出金属丝的长度为L，用螺旋测微器测得其直径为D，用多用电表粗测其电阻约为R。
( http: / / www.21cnjy.com )
(1)该同学将米尺的0刻度线与金属丝的左端对齐，从图甲中读出金属丝的长度L=_____________mm。
(2)该同学用螺旋测微器测金属丝的直径，从图2乙中读出金属丝的直径D=____________mm。
(3)该同学选择多用电表“×10”挡粗测金属丝的电阻，从图丙中读出金属丝的电阻R=_____________。
(4)接着，该同学用伏安法尽可能精确地测出该金属丝的电阻，然后根据电阻定律计算出该金属丝的电阻率。实验室提供的器材有：
A．直流电源E(电动势4V，内阻不计)
B．电流表A1(量程0～3mA，内阻约)
C．电流表A2(量程0～15mA，内阻约)
D．电压表V1(量程0～3V，内阻)
E．电压表V2(量程0～15V，内阻)
F．滑动变阻器R1(阻值范围0～，允许通过的最大电流2.0A)
G．滑动变阻器R2(阻值范围0～，允许通过的最大电流0.5A)
H．待测电阻丝Rx，开关、导线若干
( http: / / www.21cnjy.com )
要求较准确地测出其阻值，电流表应选 ( http: / / www.21cnjy.com )_________，电压表应选____________，滑动变阻器应选___________。(用器材前的字母表示即可)
(5)在如图丁所示的实物上画出连线(部分线已画出)。
18．(1)游标为20分度(测量值可准确到0．05 mm)的卡尺示数如图所示，两测脚间狭缝的宽度为______mm
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
(2)如图所示是学生实验用的多用电表刻度盘，当选用量程为50 V的直流电压档测量电压时，表针指于图示位置，则所测电压为_____V；若选用倍率为“×100”的电阻档测电阻时，表针也指于同一位置，则所测电阻的阻值为___
19．（11分）为了节能环保,一些公共场 ( http: / / www.21cnjy.com )所使用光控开关控制照明系统。光控开关可采用光敏电阻来控制,光敏电阻是阻值随着光的照度而发生变化的元件(照度可以反映光的强弱,光越强照度越大,照度单位为lx)。
（1）某光敏电阻R在不同照度下的阻值 ( http: / / www.21cnjy.com )如下表,根据表中已知数据,在右图的坐标系中描绘出了阻值随照度变化的曲线。由图象可求出照度为1.0 1x时的电阻约为 kΩ。
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )
（2）如图所示是街道路灯自动控制模拟电 ( http: / / www.21cnjy.com )路,利用直流电源为电磁铁供电,利用照明电源为路灯供电。为达到天亮灯熄、天暗灯亮的效果,路灯应接在 (填“AB” 或“BC” )之间,请用笔画线代替导线,正确连接电路元件。
（3）用多用电表“×10Ω”挡 ( http: / / www.21cnjy.com ),按正确步骤测量图中电磁铁线圈电阻时,指针示数如图所示，则线圈的电阻为____Ω 。已知当线圈中的电流大于或等于2mA时,继电器的衔铁将被吸合。图中直流电源的电动势E=6V,内阻忽略不计,滑动变阻器有三种规格可供选择:Rl(0~10Ω ,2A)、R2(0~200Ω ,1A)、R3(0~1750Ω ,0.1A)。要求天色渐暗照度降低至l.0 lx时点亮路灯,滑动变阻器应选择 ___(填R1、R2、R3)。为使天色更暗时才点亮路灯,应适当地____(填“增大”或“减小”)滑动变阻器的电阻。
20．某同学要测量一个由均匀新材料制成的圆柱体的电阻率，部分步骤如下：
（1）分别使用游标卡尺和螺旋测微器测量 ( http: / / www.21cnjy.com )圆柱体的长度和直径，某次测量的示数分别如图甲、乙所示，长度为 mm，直径为 mm。
( http: / / www.21cnjy.com )
（2）选用多用电表的电阻“×1”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图所示，则该电阻的阻值约为 ；
（3）为更精确地测量其电阻，可供选择的器材如下：
电流表A1(量程300mA，内阻约为2)；
电流表A2(量程l50mA，内阻约为10)；
电压表V1量程lV，内阻1000)；
电压表V2(量程l5V，内阻约为3000)；
定值电阻=1000；
滑动变阻器(最大阻值5)；
滑动变阻器(最大阻值l000)；
电源(电动势约为4V，内阻约为1)；
开关，导线若干。
( http: / / www.21cnjy.com )
为了使测量尽量准确，测量时电表读数不得小于 ( http: / / www.21cnjy.com )其量程的1/3，电压表应选 ，电流表应选 ，滑动变阻器应选 。(均填器材代号)【来源：21cnj*y.co*m】
根据你选择的器材，请在图丙所示的线框内画出实验电路图。
21．（4分）如图是一个多用表欧姆档内部电路示意图。电流表满偏电流0.5mA、内阻10Ω；电池电动势1.5V、内阻1Ω；变阻器阻值0-5000Ω。
（1）该欧姆表的刻度值是按电池电动势为1.5V刻度的，当电池的电动势下降到1.45V、内阻增大到4Ω时仍可调零。调零后阻值将变_________（选填“大”或“小”）；若测得某电阻阻值为300Ω，则这个电阻的真实值是________Ω
（2）该欧姆表换了一个电动势 ( http: / / www.21cnjy.com )为1.5V，内阻为10Ω的电池，调零后测量某电阻的阻值，其测量结果___________（选填“偏大”或“偏小”或“准确”）
22．(1)某同学用多用电表测量某一电阻，以下是该同学实验过程中的主要操作步骤。
a．观察指针是否停留在刻度盘左端的“0”位置处，如有偏离，用螺丝刀调整；
b．将“选择开关”置于如图甲所示的位置；
c．将红黑表笔短接，转动欧姆调零旋钮，进行欧姆调零；
d．如图乙所示把两表笔接触待测电阻的两端进行测量，表盘指针如图丙所示；
e．记下读数，实验完毕。
( http: / / www.21cnjy.com )
请指出该同学操作中不合理或遗漏的地方，并加以指正。
___________________________________________________________________________；
(2)该同学想采用“伏安法”更精确地测量该电阻的阻值，选用了如图丁所示的实验器材。其中电压表量程3V、内阻约为，电流表量程100mA、内阻约为，滑动变阻器总阻值，电源电动势6V。图中已经完成部分导线的连接，请你在实物接线图中完成余下导线的连接。2-1-c-n-j-y
( http: / / www.21cnjy.com )
23．某实验探究小组在测量某个电阻Rx的阻值时：
( http: / / www.21cnjy.com )
①首先实验小组利用多用电表进行粗测，当转换开关转到“×1 0’’档，指针指在图中位置，则待测的电阻Rx为____.
②为了更准确测量出Rx的阻值，实验小组又利用量程相同的两个电压表、电阻箱、电池、开关、变阻器等设计了如图所示的测量电路。实验步骤如下：
A．根据实验电路图连接好实验电路，将滑动变阻器的滑片调到最右端
B．合上开关S,将滑动变阻器的滑片向左端滑动,使两个电压表指针都有较大角度的偏转
C．调节电阻箱Ro的阻值，使两个电压表的读数相等
D．记下电阻箱Ro的阻值，即为待测电阻Rx的阻值
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
回答下面问题：
(I)根据实验电路图，用笔画线代替导线将实物图补充完整；
(II)若两电压表的内阻不等，且R1>R2，则测量结果比真实值_________(选填：“偏大"、 “偏小"或“不变")；
(III)若两电压表的内阻分别为RI、R2(RIR2，且均没有远大于Rx)，两电压表的读数均为U； 电阻箱的阻值为Ro，则Rx=________________________。
24．某同学要测量一电池的电动势和内阻 ( http: / / www.21cnjy.com )，实验器材有一个电阻箱、一个开关、导线若干和一个自行设计的多用电表。该多用电表的内部结构原理如图所示，其电流表的量程分别为100mA和1A。
( http: / / www.21cnjy.com )
⑴该同学先将选择开关S接“5”，用这个多用电表粗测电池的电动势，则他应该用B表笔连接电池的_____极（填“正”或“负”）。
⑵接下来该同学使用多用电表的电流档(内阻不计)，采用如图所示的电路进行实验，并得到了表格中数据：
( http: / / www.21cnjy.com )
实验次数 1 2 3 4 5
R/Ω 2 4 6 8 10
I/A 0.83 0.46 0.31 0.24 0.19
（1/I）A-1 1.20 2.19 3.20 4.21 5.20
（1/R）Ω-1 0.50 0.25 0.17 0.13 0.10
根据表格中数据可知，该同学实验时，多用电表的档位选择开关应接_____（填“1”或“2”）
⑶根据表中提供的实验数据，若利用图象确定电池的电动势和内阻，则应作_____图象。
A. B. C. D.
⑷根据这些实验数据，在坐标纸上做出适当的图线，由做出的图线可知，该电池的电动势是_____V，内电阻为_____Ω。21世纪教育网版权所有
( http: / / www.21cnjy.com )
25．有一个电流表，满偏电流值为Ig=3 mA，内阻Rg=50，面板如图所示。
(1)如果将这个电流表改装成量程为0.6 A的电流表，那么要与该电表并联一个电阻Rr ，则Rr大小是____。（保留三位有效数字）21·cn·jy·com
(2)现有一只电压表(0—3V，内阻约1 k)和用以上改装后的电流表去测量一电池的电动势E(约为2.4V)和内阻r（约为0.8），实验室还提供了如下器材：滑动变阻嚣R(0—10；l A)；开关，导线若干，试在方框中画出能精确测量该电源电动势和内阻的实验原理图（要求考虑电压表和电流表的内阻影响）
(3)闭合开关S进行实验时，由于改装后的电流表没有更换刻度面板（但接法没有错误），滑动变阻器向另一端移动的过程中依次记录了滑片在两个位置时电压表和电流表的数据分别为：2.2 V和1.0mA；1.9V和2.5mA，根据此数据可求得该电源电动势E=________V，内电阻r=_________。（保留两位有效数字）
( http: / / www.21cnjy.com )
26．（9分）莉莉同学为了测一节干电池的电动势E和内电阻r．
（1）她先用多用电表估测电动势E将选择开 ( http: / / www.21cnjy.com )关旋至直流2．5 V挡，红、黑表笔与干电池的正、负极相接，此时指针所指位置如图甲所示，则此时多用表的读数为 V。
( http: / / www.21cnjy.com )
（2）莉莉再用伏安法更精确地测量该干电池的电 ( http: / / www.21cnjy.com )动势和内电阻，实验电路如图乙所示。请你用实线代替导线在图丙中连接好实物，要求变阻器的滑动头向右滑动时，其电阻值变大。
（3）由实验测得的7组数据已在图丁的U-I图上标出，请你完成图线，由图象可得E= V（保留三位有效数字），r= （保留两位有效数字）。
( http: / / www.21cnjy.com )
27．某同学用量程为1mA.内阻为1 ( http: / / www.21cnjy.com )20Ω的表头按（图a）所示电路改装成量程分别为1V和1A的多用电表。图中R1和R2为定值电阻，S为开关。回答下列问题：
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
（1）根据（图a）所示的电路，在（图b）所示的实物图上连线。
（2）开关S闭合时，多用电表用于测量________（填“电流”、“电压，或“电阻”）；开关S断开时，多用电表用于测量________ （填“电流”、“电压”或“电阻”）。
（3）表笔A应为________色（填“红”或“黑”）。
（4）定值电阻的阻值R1＝________Ω，R2＝________Ω。（结果取3位有效数字）
28．在练习使用多用电表时：
(1)下列关于用多用电表欧姆挡测电阻的说法中正确的是
A．测量电阻时，如果红、黑表笔分别插在负、正插孔，则不会影响测量结果
B．双手捏住两表笔金属杆，测量值将偏大
C．测量电路中的电阻时，应该把该电阻与电路断开
D．欧姆表使用一段时间后，电池电动势变小，内阻变大，但仍能调零，其测量结果与原来相比不变
(2)用多用电表探测二极管的极性，用欧 ( http: / / www.21cnjy.com )姆挡测量，黑表笔接a端，红表笔接b端时，指针向右偏转角较大，然后黑、红表笔反接指针偏转角较小，说明________(填“a”或“b”)端是二极管正极．2·1·c·n·j·y
29．要测量一根电阻丝的阻值，某同学采用的做法是：
⑴先用多用电表的欧姆挡进行粗测，当选择开 ( http: / / www.21cnjy.com )关旋至“R×10”时，指针指在接近刻度盘右端的位置I；当选择开关旋至另一位置进行测量时，指针指示的位置接近刻度盘的中央位置II，如图所示，则所测电阻的电阻值为 Ω．
( http: / / www.21cnjy.com )
⑵用以下器材进行较准确的测量，实验室中提供的实验器材如下：
电压表V（量程6V，内阻约3kΩ）
电流表A1（量程0.6A，内阻约0.5Ω）
电流表A2（量程3A，内阻约0.1Ω）
电源E1（电动势6V，内阻不计）
电源E2（电动势12V，内阻不计）
滑动变阻器R（最大阻值10Ω）
开关S和导线
①实验时电源应选 ，电流表应选 。（填器材代号）
②如果要求加在电阻丝上的电压从零开始增加，请在虚线框内帮他设计一个电路图。在你所设计的电路中，闭合开关前变阻器的滑动触头应移到最 端。
③实验中受诸多因素的影响会产生误差，请你说出产生误差的两条原因：
， 。
④调节变阻器的滑动触头，使电压表的 ( http: / / www.21cnjy.com )读数每次都比上一次增加0.5V，结果发现电流表的示数每次比上一次增加的数值都不一样，呈越来越小的趋势，且随着电压的增大和实验时间的延长，这种情况越来越明显。试说明产生这一现象的主要原因：
。
30．某实验探究小组的同学准备测量电 ( http: / / www.21cnjy.com )炉丝的电阻率，他们首先用螺旋测微器和游标卡尺分别测出一段电炉丝的直径和长度，如图所示，则该电炉丝的直径为_______mm.长度为________mm.该小组同学又从标识为“220v 500w”、“220v 300w”、“220v 25w”的3个电炉中任选一个，正确使用多用电表欧姆×10挡测量其阻值，结果如图所示，则该电炉的阻值是 Ω，标称功率为 w。
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )
31．（每空3分，共9分）某研究性学习小组欲测定一块电池的电动势E及内阻r。
(1)先直接用多用电表测定该电池电动势。在操作无误的情况下，多用电表表盘示数如图所示，其示数为________V。
(2)然后，用电压表、电阻箱R、定值电阻R0、开关S、若干导线和该电池组成电路，测定该电池电动势及内阻。
①根据实物图在方框内画出其电路图，并标出相应符号。
②闭合开关S，调整电阻箱阻值R，读出电压表相应示数U ，根据几组数据，计算出相应的与的值并作出图线，如图所示，得到轴上的截距大小为b，图线的斜率大小为k，则可求得E＝________V；r= Ω。（用字母R0、b、k表示）
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
32．（1）如图所示为简单欧姆表原理示 ( http: / / www.21cnjy.com )意图，其中电流表的满偏电流Ig＝300μA，内阻Rg＝100Ω，可变电阻R的最大阻值为10 kΩ，电池的电动势E=1．5V，内阻r ＝0．5Ω，图中与接线柱A相连的表笔颜色应该是（ ）（填“红”或“黑”）色，按正确使用方法测量电阻Rx的阻值时，指针指在刻度盘的正中央，则Rx＝ kΩ。若该欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能调零，用正确使用方法再测上述Rx其测量结果与原结果相比较（ ）。（填“变大”、“变小”或“不变”）
( http: / / www.21cnjy.com )
33．（12分）某同学发现很 ( http: / / www.21cnjy.com )多教辅用书中提到的二极管正接电阻均是某一定值，而他又注意到人教版高中《物理》教材中写到“二极管是非线性元件，它的电阻与通过的电流大小有关”。他为了探求真知，找来一个LED蓝光二极管：
( http: / / www.21cnjy.com )
（1）他首先利用多用电表对它的正接时电阻进行粗略测量，如图甲所示，下面说法中正确的是（ ）
A．欧姆表的表笔A、B应分别接二极管的C、D端
B．双手捏住两表笔金属杆，测量值将偏大
C．若采用“×100”倍率测量时，发现指针偏角过大，应换“×10”倍率，且要重新进行欧姆调零
D．若采用“×10”倍率测量时，发现指针位于刻度“15”与“20”的正中央，测量值应略大于175Ω
（2）为了正确描绘出该二极管正接时的伏安特性曲线，可供选择的器材如下：
直流电源E：（电动势为3V，内阻不计）
电流传感器：（量程 10mA～+10mA，相当于理想电流表，能较为精确测出通过二极管的电流）
电压表：（量程1V，内阻为1kΩ）
定值电阻R0：阻值为2 kΩ
滑动变阻器R1：（0 ～10Ω）
滑动变阻器R2：（0～1000 kΩ）
开关、导线若干
I（） 0 0.10 0.31 0.61 0.78 1.20 3.10 5.00
U（V） 0 0.61 0.96 1.52 2.03 2.35 2.64 2.75
LED蓝光二极管正向伏安特性曲线测试数据表
①实验中滑动变阻器应选 （选填“R1”或“R2”）；
②请在图乙方框中画出实验电路原理图；
③实验记录的8组数据如下表所示，其中7组数据的对应点已经标在图丙的坐标纸上，请标出余下一组数据的对应点，并画出I－U图象；21cnjy.com
④由所绘制图象可知，他选用的LED蓝光二极管是 （选填“线性”或“非线性”） 电学元件。
34．图1为正在测量中的多用电表表盘，请完成下列问题：
( http: / / www.21cnjy.com )
（1）如果用直流“50V”挡测量电压，指针位置如图1所示，读数为＿＿V；
（2）用图1多用电表测量电阻时，多用电表内部的电路可以等效为一电池、一个可变电阻和一表头相串联，如图2所示，电源电动势E=1.5V，选择开关在“×1”挡，把它的两表笔短接，旋转可变电阻R1的旋钮，当指针指向“0”时，流过多用电表的电流为 mA；
（3）图2是测量Rx阻值时 ( http: / / www.21cnjy.com )的电路，欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能进行欧姆调零，按正确使用方法再测Rx的值，其测量结果与原结果相比将较 （填空“变大”、“变小”或“不变”）。
（4）图3是将表头G改装成两个倍率挡（如“ ( http: / / www.21cnjy.com )×1”、“ ×10”）的欧姆表电路原理图，则当开关S合向 端（选填“a”或“b”）时，欧姆表是较大倍率挡。
( http: / / www.21cnjy.com )
35．用已调零且选择旋钮指向欧姆挡“×10” ( http: / / www.21cnjy.com )位置的多用电表测电阻阻值，根据如图所示的表盘，被测电阻阻值为_____Ω．若将该表选择旋钮置于10mA挡测电流，表盘仍如下图所示，则被测电流为_____mA．
( http: / / www.21cnjy.com )
36．（8分）二极管是一种半导体元件，它的符号为 。二极管具有单向导电性，即电流从＋极流入时电阻比较小，而从 ＋极流出时电阻比较大。
（1）使用万用表测量测量二极管的正反向电阻， ( http: / / www.21cnjy.com )可辨明它的正负极。步骤是：将选择开关旋至合适倍率，调整欧姆零点，将黑表笔接触二极管的左端、红表笔接触右端，指针偏角比较小；将红、黑表笔对调再进行测量，指针偏角比较大。由此判断_____（填“左”或“右”）端为二极管的正极。
（2）某二极管的伏安特性曲线如图，可选用下列器材验证其正向电压时的伏安特性曲线：
A．直流电源E：电动势3 V，内阻忽略不计
B．滑动变阻器R：0～20 Ω
C．电压表V1：量程5 V、内阻约为50 kΩ
D．电压表V2：量程3 V、内阻约为20 kΩ
E．电流表A：量程0.6 A、内阻约为0.5 Ω
F．电流表mA：量程50 mA、内阻约为5 Ω
G．待测二极管D
H．单刀单掷开关S，导线若干
为提高测量结果的准确度，电压表应选用______，电流表应选用______。（填写各器材前的字母代号）
（3）为达到测量目的，请在答题卡上虚线框内画出正确的实验电路图。
( http: / / www.21cnjy.com )
37．某同学想测量电压表0~3V挡的内阻，他从实验室拿来一个多用电表、3节干电池、50Ω的滑动变阻器1个、开关和若干导线。
①先用多用表粗测其内阻，把选 ( http: / / www.21cnjy.com )择开关旋到欧姆挡的“×100”倍率，将 （填“红”或“黑”）表笔接电压表的“ ”接线柱，另一只表笔接“3V”的接线柱，多用表的指针位置如图1所示，则电压表的内阻为 ________Ω；
②再用伏安法测量其内阻，把多用表的选择开关旋到直流电流的 （填“100”、“10”、“1”）mA挡，请在图2完成其余的连线；
③实验中多用表的示数为I，电压表的示数为U，则电压表的内阻为RV = 。
38．(5分)
（1）（3分）某同学用如图1所示 ( http: / / www.21cnjy.com )的装置测定重力加速度：实验中所用电源的频率为50Hz，实验中在纸带上连续打出点1、2、3、…、9，如图2所示，由纸带所示数据可算出实验时重物下落的加速度为 m/s2．（结果保留三位有效数字）
( http: / / www.21cnjy.com )
（2）（2分）（多选）下面是一些有关高中物理实验的描述，其中正确的是（ ）
A．在“研究匀变速直线运动”实验中，不需要平衡摩擦力
B．在“验证机械能守恒定律”的实验中，必须用天平测物体的质量
C．在“验证力的平行四边形定则”实验中，只用一根弹簧秤无法完成
D．在用橡皮筋“探究功与速度变化的关系”的实验中不需要直接求出合外力做的功
E．在用欧姆表“×10”挡测量电阻时发现指针偏转角太小，应该换“×1”挡进行测量
39．有一内阻未知（约20kΩ ~ 60kΩ）、量程（0~ 10V）的直流电压表V．
某同学想通过一个多用表中的欧姆档，直接去测 ( http: / / www.21cnjy.com )量上述电压表的内阻，该多用表刻度盘上读出电阻刻度中间值为30，欧姆档的选择开关拨至倍率_______挡。先将红、黑表棒短接调零后，选用下图中 方式连接。
40．用多用电表测量一个电阻的阻值．将选择开关置于“×1K”挡时，指针位置如图(a)所示，则测量的电阻阻值为_____________Ω。用一量程为5V的伏特表测量某小灯泡的两端的电压时，伏特表位置如图(b)所示，则测得的电压为______________V ( http: / / www.21cnjy.com )
41．如图所示，将多用电表的选择开关置 ( http: / / www.21cnjy.com )于欧姆档，再将电表的表笔与一光敏电阻的两端相连，此时表笔的指针恰在表的中央，若用黑纸把光敏电阻包住，电表指针将向
( http: / / www.21cnjy.com )
A．左偏 B．右偏 C．不偏 D．不能确定
42．在如图甲所示的电路中，四节干 ( http: / / www.21cnjy.com )电池串联，小灯泡A、B的规格为“3.8 V，0.3 A”。合上开关S后，无论怎样移动滑动片，A、B灯都不亮。
( http: / / www.21cnjy.com )
（1）用多用电表的直流电压挡检查故障，测得c、d间电压约为5.8 V，e、f间电压为0，则故障是
A．B灯丝断开 B．A灯丝断开
C．d、e间连线断开 D．B灯被短路
（2）接着用多用表测小灯泡电阻。
①测量前，一定要将电路中的开关S_ _（选填闭合或断开）
②将多用表的选择开关置于测电阻档的
A．“×1”挡 B．“×10”挡 C．“×100”挡 D．“×1k”挡
③将选择开关置于选择好的档位上，进行欧姆调零
④某次测试结果如图乙所示 ，灯泡电阻读数为 _ Ω。
⑤换掉损坏的元件，电路正常后，闭 ( http: / / www.21cnjy.com )合开关，发现灯很亮。断开开关，将选择开关置于“500mA”挡，将红表笔与开关右边的a接线柱接触，黑表笔与开关左边的b接线柱接触，稳定时其指针也指在上一题所指位置，则通过电灯的电流是 mA。
( http: / / www.21cnjy.com )
参考答案
1．AD
【解析】
试题分析：“研究匀变速直线运动”实验只是研究匀变速运动的规律，而不是做动力学的研究，不用管物体的受力情况，只要保证物体做匀变运动就可以了，不用平衡摩擦力，故A正确；在“验证机械能守恒定律”的实验中，需要验证的关系式是，可见重物的质量可以消去，没有必要测物体的质量，故B错误；在“探究力的平行四边形定则”的实验中，在同一次实验中橡皮条拉长的结点O位置可必须相同，保证两个弹簧的合力与原来一只弹簧的弹力相等，故C错误；在用橡皮筋“探究功与速度变化的关系”的实验中不需要直接求出合外力做的功，而是利用相同橡皮筋条数增加使功成倍增加进行研究，故D正确；在用欧姆表测量电阻时发现指针偏转角太小，是因为示数太大，倍率太小，应该换更大倍率的挡进行测量，故E错误。
考点：对物理实验的理解
2．C
【解析】
试题分析：多用电表有欧姆挡、电压挡、电 ( http: / / www.21cnjy.com )流挡，测量电阻要从外电路断开，测量电流要串接到电路中，测量电压要并联到电阻两端．闭合开关后，多用电表是串联到电路中，故是选择的电流挡，即测量的是通过灯泡L的电流，C正确。
考点：多用电表的使用
3．CD
【解析】
试题分析：甲中的回旋加速器最后获得 ( http: / / www.21cnjy.com )的最大速度与加速器的半径有关，与加速电压无关，A错误；当电感线圈的感量较小时，开关S断开时，产生的感应电动势较小，此时灯泡不一定会突然闪一下，故B错误；用万用电表测量电阻前，需要使两表笔短接，调节R1使指针指向0，故C正确；丁图的话筒是将声音的振动转化为变化的电流，即通过膜的振动切割磁感线，使线圈中产生感应电流，故D正确。
考点：回旋加速器、电感现象、万用电表的原理及电磁感应。
4．C
【解析】
试题分析：要想测电阻R2的电流，必须将开关K断开，将万用表与R2串联，将两表笔接入电路．红表笔接电源的正极，黑表笔接电源的负极．故选：C
考点：万用表的使用.
5．AC
【解析】
试题分析：欧姆表的表盘与电流计的刻度 ( http: / / www.21cnjy.com )相反，即满偏刻度处电阻为零，电流为零时对应电阻无穷大，则可知，当偏转较小时，说明这个电阻较大，故A正确，B错误；为了准确测量，应换用大档位，使偏角增大，读数更准确，故应换用“×1k”挡，重新欧姆调零后再测量，C正确，D错误．
考点：用多用电表测电阻
6．A
【解析】
试题分析：外接法，电压表读数为待测电阻 ( http: / / www.21cnjy.com )两端的电压，电流表读数为通过待测电阻和电压表的电流之和，所以电流读数偏大，测量值偏小，所以A正确，BCD错误。
考点：本题考查外接法测电阻的误差分析。
7．B
【解析】
试题分析：欧姆表的中值电阻附近刻度最均匀，读数误差最小，求解出该欧姆表的中值电阻即可．
解：欧姆表的中值电阻附近刻度最均匀，读数误差最小；
欧姆表的中值电阻R中等于欧姆表的内电阻R总，根据闭合电路欧姆定律，满偏时：Ig=
半偏时，Ig=
联立解得：R中=R总=
故选B．
点评：本题关键明确欧姆表的中值电阻附近刻度最均匀，读数误差最小；知道中值电阻等于欧姆表内电阻．
8．D
【解析】
试题分析：两安培表并联， ( http: / / www.21cnjy.com )表头两端的电压相同，电流相同，指针偏转角度相同，安培表A1的量程大于A2的量程，则安培表A1的读数大于安培表A2的读数．故①正确，②错误．两电压表串联，两表头的电流相同，指针偏转角度相同，量程大的读数大，伏特表V1的偏转角等于伏特表V2的偏转角．故③错误，④正确．
考点：考查了电表的改装
9．AD
【解析】
试题分析：测电阻时指针偏转至靠近刻 ( http: / / www.21cnjy.com )度盘最右端附近，表示所测电阻过小，需要换用低档位测量，A正确；因为人体也是导体，所以不能用手将表笔和电阻握紧，B错误；测量电路中元件的电阻时，需将电源断开，以及将该电阻与其它元件断开，C错误；使用完毕后拔去表笔还应把选择开关置于交流电压最大量程或off挡，D正确；
考点：考查了多用电表的使用
10．（1）B ；（2）①8 ；②5—11；断路 ；③250 ；④将9、12间导线改接为9、6之间。
【解析】
试题分析：（1）因欧姆表的“-”极内部接电源的正极，故要测二极管的正向电阻，则二极管的正极与多用电表的B相接。（2）①因“7”接电势较高的滑动片，故“7”应接A，“8”接B；②闭合开关，电压表指针指在约1.25 V处，电流表指针指在约5.00mA处，则；左右移动滑片，两表指针几乎不动，说明电路的电阻几乎不变，滑动变阻器可能与二极管串联了，由此可以推断：电路中5—11之间出现了断路故障。③电压为1.25V时，二极管的电阻为；④因二极管的正向电阻远大于电流表内阻，故可采用电压表外接电路，即将9、12间导线改接为9、6之间。
考点：测量二极管在不同正向电压时的电阻。
11．（1）1.15（2）6.703（3）240
【解析】
试题分析：（1）游标卡尺读数为
（2）螺旋测微器的度读数为：
（3）欧姆档选用10倍率，所以读数为
考点：考查了游标卡尺，螺旋测微器，多用电表的读数问题
12．(1)① S ( http: / / www.21cnjy.com )②×100 ③ T 右 (2) 12.3-12.5 61-63 8.4 310-330
【解析】
试题分析：（1）①调节可调节部件是机械调零旋钮S。②因为被测电阻阻值约为1000～2000Ω，为使指针直到中央刻度调节可调节部件K，使它在尖端指向×100挡。③选好挡位之后进行欧姆调零，应调节欧姆调零旋钮T，使指针指到最右边0刻度位置。(2)a位置，最小刻度为1mA，应估读到十分位，12.3-12.5A；a位置，最小刻度为5V，读到个位，61-63V；b位置，最小刻度为0.2mA读到十分位，8.4mA; b位置，最小刻度为0.5，读数为3.1—3.3，然后乘以倍率，得读数为310-330。
考点：多用电表的使用；读数
13．（1）50.15mm （2）4.700mm（3）×1k、欧姆调零
【解析】
试题分析：（1）由图可知其长度为
（2）螺旋测微器的读数为
（3）从图中可知，所测量电阻过大，而倍率选取的小了，所以应选用×1k档位，换挡后需要欧姆调零，
考点：考查了测量电阻率实验
14．①1.30 ②A ③B
【解析】
试题分析：①选择0-3V挡，精确度为0.1V，读数应该为13.0×0.1V=1.30V；
②接通外电路后，滑动变阻器起到分压 ( http: / / www.21cnjy.com )作用，接通电路前，应使输出电压最小，故需要将滑片置于A端，用电器上的电压为0，这样才能起到外电路的安全保证；
③要增大外电路电压，需要使滑片滑向B端。
考点：本题考查滑动变阻器的分压式接法
15．（1）×1；红黑表笔短接进行欧姆调零；30.0。
【解析】
试题分析：（1）欧姆表的读数：阻值=示数×倍率，表头指针偏转角度过大，是因为示数太小，倍率太大，故应选择倍率较小的×1挡进行测量；每次换挡在测量前都要黑红表笔短接进行欧姆调零；电阻阻值为。www.21-cn-jy.com
（2）实验要求电表示数从零调起，可获得多组测量数据，
考点：多用电表的使用
16．(a)甲图中选择开关应置于 ( http: / / www.21cnjy.com )×10档，且重新欧姆调零；乙图中手不能接触表笔；读数后应将选择开关置于“OFF”或交流500V档，才能实验完毕。b.连线滑动变阻器接成分压式，安培表应接成外接法.
【解析】
试题分析：(a)甲图中选择开关应置 ( http: / / www.21cnjy.com )于×10档，且重新欧姆调零；乙图中手不能接触表笔；读数后应将选择开关置于“OFF”或交流500V档，才能实验完毕。
b.连线滑动变阻器接成分压式，安培表应接成外接法.
( http: / / www.21cnjy.com )
考点：万用表的使用；伏安法测电阻。
17．（1）191.0-191.5；（2）0.680；（3）220；（4）CDF（5）如图所示；
( http: / / www.21cnjy.com )
【解析】
试题分析：（1）金属丝的长度L=191.2mm；（2）金属丝的直径D=0.5mm+0.01mm×18.0=0.680mm。（3）金属丝的电阻R=22×10=220；（4）电路中可能出现的最大电流为，故电流表选C；电压表选D.滑动变阻器用分压电路，故选F；（5）电路如图；
( http: / / www.21cnjy.com )
考点：伏安法测电阻.
18．（1）0.15 ；（2）33.0；800
【解析】
试题分析：（1）两测脚间狭缝的宽度为0.05mm×3=0.15mm；（2）所测电压为33.0V；所测电阻的阻值为8×100Ω=800.
考点：游标卡尺；万用表.
19．（1）2.0；（2）AB；（3）140、R3、减小
【解析】
试题分析：（1）由图可得。 ( http: / / www.21cnjy.com )（2）当天亮时，光照强，光敏电阻阻值小，电路中电流增大，电磁铁磁性增强，将衔铁吸合，灯不亮，所以路灯应接在AB之间。（3）由图可知，线圈的电阻140Ω，为了保证安全和便于调节，滑动变阻器选择R3，同（2）原因为使天色更暗时才点亮路灯,应适当地减小滑动变阻器的电阻。
( http: / / www.21cnjy.com )
考点：主要考查光敏电阻和电磁铁。
20．（1） 50.3 5.310 （2）22 （3）V1 A2
( http: / / www.21cnjy.com )
【解析】
试题分析：（1）游标卡尺读出游标尺零刻度左侧对应的主尺上面毫米的整数部分即50mm，游标尺上面与主尺刻度线对齐的第条即，毫米的整数部分+精确度即最终读数，10分度游标卡尺精确度为0.1mm，所以读数为50mm+3×0.1mm=50.3mm。螺旋测微器第一部分读数为固定刻度，即5mm，找出可动刻度与主尺对齐的刻度线，估读一位，据图可读出对齐的刻度为31.0，乘以精确度0.01mm再加上固定刻度即最终读数：5mm+31.0×0.01=5.310mm。21教育网
（2）欧姆档测电阻为指针对应刻度与倍率的乘积即。
（3）由于电源电压为4V，显然电压表选15V时不满足读数不得小于其量程的1/3的要求，因此只能选V1，而V1量程又太小，而题目中给了一个定值电阻，将定值电阻与电压表串联，装成一个新的电压表，量程为2V，基本满足要求，这样由于电阻值约，因此回路电流最大约100mA左右，因此电流表选A2，为了测量精确，滑动变阻器采分压式接法，为了便于调节，滑动变阻器选用，电路图电流表采用外接法，如答案图所示。
( http: / / www.21cnjy.com )
考点：本题考查了游标卡尺读数和伏安法测电阻
21．（1）小；290（2）准确
【解析】（1）由闭合电路欧姆定律:得: ，因为式中E变小，r变大，故R0将减小；因为该欧姆表的刻度是按电池电动势为E=1.5V刻度的。测得某电阻阻值为300Ω时，电流表中的电流，其它，当电池电动势下降到E′=1.45V时，此时欧姆表的内阻，由闭合电路欧姆定律得，解得真实值R′=290Ω。
（2）该欧姆表换了一个电动势为 ( http: / / www.21cnjy.com )1.5V，内阻为10Ω的电池，调零后测量某电阻的阻值的测量结果准确，因为电源的内阻的变化，可以通过调零电阻的阻值的变化来抵消。
【考点定位】多用表的应用
22．（1）甲图中选择开关应置于×10档，且 ( http: / / www.21cnjy.com )重新欧姆调零；乙图中手不能接触表笔；读数后应将选择开关置于“OFF”或“交流500V”档，才能实验完毕；（2）电路如图；
【解析】
试题分析：（1）甲图中选择开关应置于 ( http: / / www.21cnjy.com )×10档，且重新欧姆调零；乙图中手不能接触表笔；读数后应将选择开关置于“OFF”或“交流500V”档，才能实验完毕；
（2）电路如图；
( http: / / www.21cnjy.com )
考点：欧姆表的使用；伏安法测电阻.
23．①170；②(I)电路如图； (II) 偏小；(III)
【解析】
试题分析：①待测的电阻Rx为170.②(I)电路图如图；
( http: / / www.21cnjy.com )
(II)若两电压表的内阻不等，且R1>R2，则由于两电压表示数相同，则两部分的电阻相同，即 因R1>R2，则R0的阻值应小于Rx的阻值，故测量值比真实值偏小；
(III) 由于两电压表示数相同，则两部分的电阻相同，即，解得
考点：测量电阻；万用表的使用.
24．（1）负 ；（2）1 ；(3) B ；(4) 1.9～2.1 ；0.38～0.50 ；
【解析】
试题分析：（1）B表笔是负极，故应接电源的负极；（2）实验时，多用电表的电流档应该用1A档，故多用电表的档位选择开关应接1；（3）由全电路欧姆定律可知：，解得，故应建立来确定电源的电动势及内阻；（4）图线如图；解得；，解得E=2.0V，r=0.50Ω 21*cnjy*com
( http: / / www.21cnjy.com )
考点：测量电源的电动势及内阻.
25．（1）0.251；（2）如乙图所示；（3）2.4；0.75。
【解析】
试题分析：（1）将电流表的量程从3mA扩大到600mA，扩大为原来的200倍改装原理如图，改装后量程，根据并联电路的特点，得【出处：21教育名师】
（2）若电表为理想电表，甲、乙两个电路测量结果相同，实际上电压表内阻不是无穷大，电流表内阻也不是零。若采用甲图，根据闭合电路的欧姆定律有：，电流表示数并不等于通过电源的电流，而电压表内阻未知，不能算出干路电流，测量结果必然存在误差。若采用乙图，根据闭合电路的欧姆定律有：，此时电流为干路电流，其中电流表内阻，由此测量结果较精确，故采用乙电路图。
（3）根据有：和
其中，
解得电源电动势
电源内阻
考点：实验—用伏安法测电源的电动势和内电阻，电流表的改装，闭合电路的欧姆定律
26．（1）1.45 （2）
( http: / / www.21cnjy.com )
（3）1.49 1.1
( http: / / www.21cnjy.com )
【解析】
试题分析：（1）将选择开 ( http: / / www.21cnjy.com )关旋至直流2.5 V挡，最小分度为0.05V，读到最小分度的本位上，所以读数为1.45V（2）根据电路图滑动变阻器向右滑动时，电阻阻值变大，滑动变阻器应该接左下接线柱，根据电路图进行实物连接
( http: / / www.21cnjy.com )
（3）用直线把坐标系中的各点连接起来，得到U-I图象，
( http: / / www.21cnjy.com )
由图象可知纵截距为1.49V，电源电动势E=1.49V，斜率的绝对值代表内阻，所以电源内阻为。
考点：本题考查了闭合电路欧姆定律、实物连接和数据处理能力
27．
（1）如下图：
( http: / / www.21cnjy.com )
（2）电流；电压；（3）黑；（4）1.00；880。
【解析】
试题分析:（2）当开关闭 ( http: / / www.21cnjy.com )合时，整个电路处于并联状态，根据并联电路总电阻小于分电阻，此时总电阻小于表头的电阻，故应是电流表。反之，开关断开时候，总电阻大于R2，故应是电压表。21教育名师原创作品
（3）根据表头的正负可知电流的流向，故A为黑表笔
（4）当开关断开时候，作为电压表，要求量程为1V，，根据串联电路大电阻分大电压，;根据串联电路大电阻分小电流：
考点：电表改装
28．（1）AC；（2）a
【解析】
试题分析：（1）因电流方向不会影响电 ( http: / / www.21cnjy.com )阻的大小，故测量电阻时，如果红、黑表笔分别插在负、正插孔，则不会影响测量结果，选项A正确；若双手捏住两表笔金属杆，人是导体，人体与电阻并联，会使测量结果偏小，故B错误；因欧姆表内部有电源，为了保护万用表，在测量电路中的电阻时，应该把该电阻与电路断开，选项C正确；欧姆表使用一段时间后，由于电池电动势变小，内阻变大，根据欧姆定律可知，在测量某电阻时，电路中的电流减小，表盘指针偏左，则电阻的读数就偏大，即测量结果与原来相比偏大，选项D错误；故选AC.
（2）欧姆档黑表笔内部接电源的正极，当 ( http: / / www.21cnjy.com )用欧姆挡测量，黑表笔接a端，红表笔接b端时，指针向右偏转角较大，说明电阻很小；然后黑、红表笔反接指针偏转角较小，说明电阻很大，故可知a端是二极管正极．
考点：欧姆表的使用；二极管的特性.
29．⑴15⑵①E1 A1②如图 左 ③电表读数误差，电压表分流产生误差④随着电压的增大和实验时间的延长，温度升高，电阻率增大造成的
( http: / / www.21cnjy.com )
【解析】
试题分析：⑴选择开关旋至“R×10”， 指针指在接近刻度盘右端的位置I，说明电阻过小，需要用较小档位测量，故选用“R×1”档位，读数为
⑵①因为所给电压表最大量程为6V，所以选用电源，电路中最大电流为，故选用电流表，②因为，所以采用电流表的外接法，实验中需要根据实验数据做图像，所以采用滑动变阻器的分压接法，刚开始时，滑动变阻器需连如最大阻值，保护电流，即位于最左端，电路图如图所示
( http: / / www.21cnjy.com )
③实验误差有电表读数误差，电压表分流产生误差
④因为电阻受温度影响，随着电压的增大，电 ( http: / / www.21cnjy.com )流增大，电阻的温度发生变化，所以主要原因为随着电压的增大和实验时间的延长，温度升高，电阻率增大造成的
考点：考查了测量定值电阻实验
30．0.900，33.10，160.0，300
【解析】
试题分析：螺旋测微器测量值为=0.900（mm），游标卡尺测量值为=33.10（mm），从图可知多用电表测量值为16.0×10=160.0（Ω），由（W），可知标称功率为300W。
考点：本题考查了螺旋测微器、游标卡尺的使用，多用电表的使用、电功率的概念
31．(1)9.3或9.4 (2)①如上图所示 ②，
【解析】
试题分析：（1）因选择的是×10挡，一个小格为0.2V，其示数为47×0.2V=9.4V；（2）①如上图所示②根据得，，知纵轴截距的倒数为电动势，即，，所以。
考点：本题考查实验操作、读数以及对实验方法的理解
32．红；5；变大
【解析】
试题分析：在欧姆表的内部电源负极和红表笔相连，故图中与接线柱A相连的表笔颜色应该是红色；指针指在刻度盘的正中央时，通过电流计的电流为，则根据欧姆定律：，，解得；当电池电动势变小、内阻变大时，欧姆得重新调零，由于满偏电流Ig不变，由公式：，欧姆表内阻R内得调小，待测电阻的测量值是通过电流表的示数体现出来的，由，可知当R内变小时，I变小，指针跟原来的位置相比偏左了，故欧姆表的示数变大了．
考点：万用表原理.
33．（1）AC；（2）①R1；②
( http: / / www.21cnjy.com )；
③图略；④非线性；
【解析】
试题分析：（1）由于欧姆表的A表笔内部 ( http: / / www.21cnjy.com )接电源的正极，故欧姆表的表笔A、B应分别接二极管的C、D端，选项A正确；由于人体是导体，双手捏住两表笔金属杆，测量值将偏小，故B错误；若采用 “×100”倍率测量时，发现指针偏角过大，故为使指针指中央刻度附近，则应换“×10”倍率，且要重新进行欧姆调零，选项C正确；欧姆表刻度是左密右疏，选择“×10”倍率测量时发现指针位于15与20正中间，即测量值小于175Ω，选项D错误；故选AC;（2）①实验中滑动变阻器应选阻值较小的R1；②电路图如图；
③图线略；④由所绘制图象可知，他选用的LED蓝光二极管是非线性电学元件。
考点：探究二极管的伏安特性曲线.
34．（1）23.0；（2）100；（3）变大；（4）b
【解析】
试题分析：（1）电压表读数为23.0V；（2）选择开关在“×1”挡时，欧姆表的内阻为15Ω，此时流过多用电表的电流为；（3）当电池电动势变小，内阻变大时，若测量某一电阻时，通过回路的电流减小，指针偏向左，则欧姆表的读数变大；（4）将G改装成两种倍率（如“×1”“ ×10”）的欧姆表，开关合向b端时，电路最大电流小，欧姆表的中值电阻大，倍率大，这时的欧姆表是较大倍率挡．
考点：欧姆表.
35．180，0.44 或0.45
【解析】
试题分析：欧姆表的读数等于示数×倍率，故此多用电表的示数为18×10Ω=180Ω；测电流时先求每小格表示的电流数为mA=0.02mA，电流读数为22.5×0.02mA=0.45mA．
考点：本题旨在考查多用电表的使用方法。
36．（1）右； （2）D，F； （3）电流表mA外接，滑动变阻器R分压式（图略）
【解析】
试题分析：（1）因为欧姆表的黑表笔内部接电源 ( http: / / www.21cnjy.com )的正极，故将黑表笔接触二极管的左端、红表笔接触右端，指针偏角比较小，说明阻值较大；将红、黑表笔对调再进行测量，指针偏角比较大，说明阻值较小，所以右端为二极管的正极。（2）因为电源电压为3V，故电压表应选用3V量程的D即可；根据伏安特性曲线可知，电流表应选用F；（3）由于二极管的正向电阻较小，故采用电流表外接，滑动变阻器R分压式，电路如图；
考点：测定二极管的伏安特性曲线。
37．①红；3.0×103（或3000）；②1；如下图所示；③。
【解析】
试题分析：①由于多用电表的黑色表笔是流出电流的，故它应该与电压表的正接线柱连接，红色表笔应该与电压表的负接线柱连接；电压表的内阻为R=30×100Ω=3000Ω；②由于电路中的最大电流约为I==1.5mA，若选择“10mA”和“100mA”量程，则指针偏转的角度会很小，误差较大，如果通过变阻器的调压作用，可以让电压表中的电流在1mA以内，故万用表的直流电流档选择“1mA”量程，连接如图所示；③由于电压表测量的就是电压表的电压，电流表测量的就是电压表的电流，故电压表的电阻为R=。
考点：多用电表的使用。
38．（1）9.80（2）AD
【解析】
试题分析：（1）根据知，（4.00—2.04）×10-2=5aT2，解得a=9.8m/s2，（2）在“研究匀变速直线运动”实验中，只需要求出加速度，不考虑和力的关系，故不需要平衡摩擦力，A选项正确；在“验证机械能守恒定律”的实验中，由实验的原理知，等式两边均有m，故不必用天平测物体的质量，故B选项错误；在“验证力的平行四边形定则”实验中，只用一根弹簧秤在保证等效性的情况下，可以完成实验，故C选项错误；在用橡皮筋“探究功与速度变化的关系”的实验中只需每次增加同样的橡皮筋则不需要直接求出合外力做的功，故D选项正确；在用欧姆表“×10”挡测量电阻时发现指针偏转角太小，表明测量的阻值偏大，需要换用较大的量程，应该换“×100”挡进行测量，故E选项错误。
考点：逐差法 实验中的注意事项
39．×1K；A
【解析】
试题分析：因为电压表内阻约20 ( http: / / www.21cnjy.com )kΩ ~ 60kΩ，故欧姆档的选择开关拨至倍率×1K挡；因为黑表笔内部接电源的正极，故黑表棒短接调零后，选用下图中A方式连接。
考点：欧姆表的使用.
40．1.5×104；3.60
【解析】
试题分析：测量电阻的阻值为：15×1KΩ=1.5×104Ω；电压表读数为：3.60V。
考点：欧姆表及电压表的读数.
41．A
【解析】
试题分析：因光敏电阻的阻值随光强增大而减小，故若用黑纸把光敏电阻包住，则光敏电阻的阻值变大，所以欧姆表指针向做偏转，故选A。21*cnjy*com
考点：欧姆表；光敏电阻.
42．(1) B (2) ①断开 ；②A ；④7.0（或7）Ω；⑤340mA.
【解析】
试题分析：（1）测得c、d间电压约为5.8 V，e、f间电压为0，说明灯A断路，选项B正确；
（2）①测试前，一定要将电路中的开 ( http: / / www.21cnjy.com )关S断开，以保证电路中不会产生电流；②小灯泡的电阻大约是19Ω，选择“×1”挡，示数在13左右，指针位置合理，误差较小；④电阻等于读数乘以倍率，则R=7×1Ω=7Ω；⑤量程为500mA，每一格为10mA，于是读数为340mA。
考点：本题旨在考查电路故障分析、多用电表的使用。
甲 乙 丙 丁
磁铁
音圈
金属膜片
声波
A
E
S
L
甲
A
B
+
-
乙
11
13
V
1
2
3
6
7
8
5
9
10
12
+
-
4
接多用电表
二极管
图丁
图1
图2
红
黑
21世纪教育网 -- 中国最大型、最专业的中小学教育资源门户网站。 版权所有@21世纪教育网
