选修3-2第四章电磁感应第二节探究感应电流的产生条件
第I卷（选择题）
评卷人 得分
一、选择题
1．某学生做观察电磁感应现象的实验，错将 ( http: / / www.21cnjy.com )电流表、线圈A和B、滑动变阻器、蓄电池、电键用导线连接成如下图的实验电路，则下列说法中正确的是（ ）
( http: / / www.21cnjy.com )
A．接通和断开电键时，电流表的指针都不发生偏转
B．接通和断开电键时，电流表指针偏转方向一正一反
C．电键接通，分别向左和向右移动滑线变阻器滑片时，电流表指针偏转方向相同
D．电键接通，分别向左和向右移动滑线变阻器滑片时，电流表指针都不发生偏转
2．关于感应电流，下列说法中正确的是：
A.只要闭合电路内有磁通量，闭合电路中就有感应电流产生
B.穿过螺线管的磁通量发生变化时，螺线管的线圈中就一定有感应电流产生
C.线框不闭合时，即使穿过线圈的磁通量发生变化，线圈中也没有感应电流
D.只要电路的一部分作切割磁感线运动，电路中就一定有感应电流
3．下图是机场的安检人员用手持金属探测器检 ( http: / / www.21cnjy.com )查乘客的情景。当探测线圈靠近金属物体时，在金属物体中就会产生电流，如果能检测出这种变化，就可以判定探测线圈附近有金属物体了。图中能反映出金属探测器工作原理的是
( http: / / www.21cnjy.com )

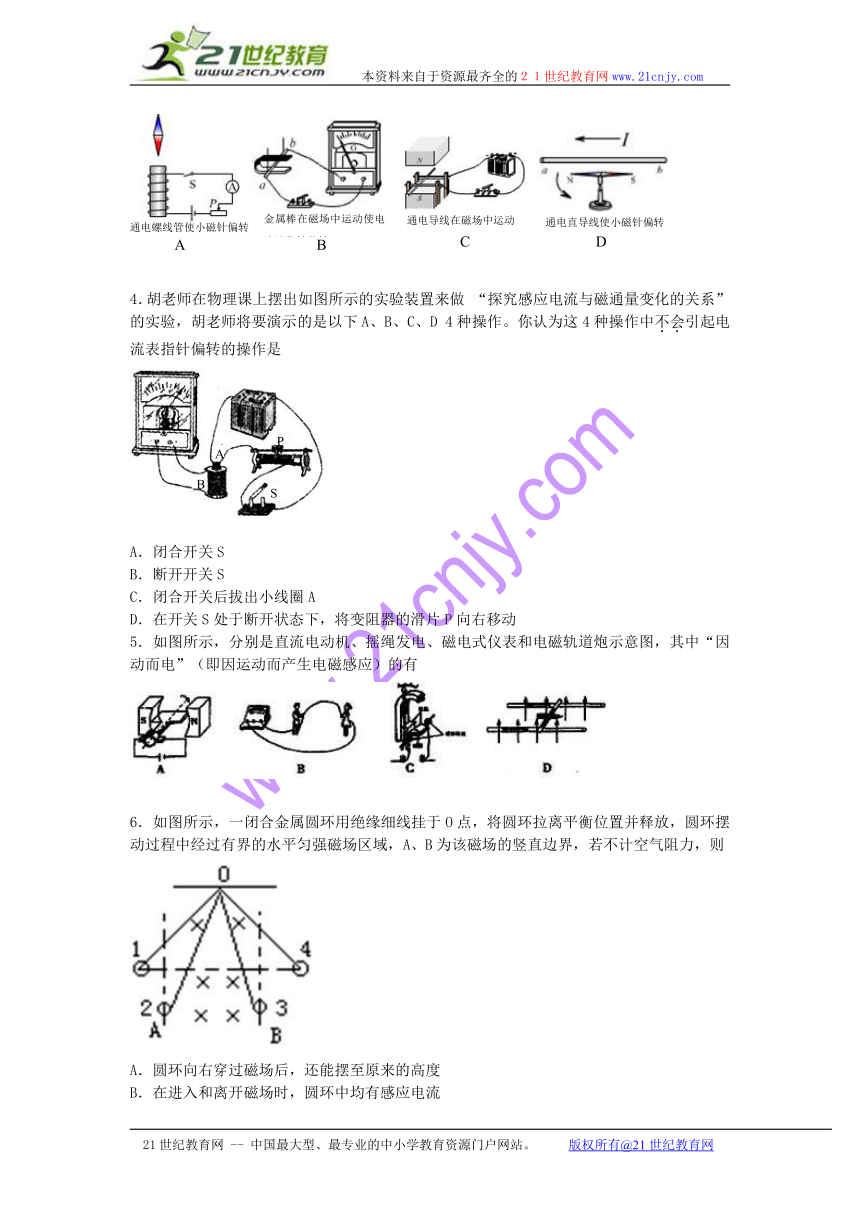

4．胡老师在物理课上摆出如图所示的实验装置 ( http: / / www.21cnjy.com )来做 “探究感应电流与磁通量变化的关系”的实验，胡老师将要演示的是以下A、B、C、D 4种操作。你认为这4种操作中不会引起电流表指针偏转的操作是
A．闭合开关S
B．断开开关S
C．闭合开关后拔出小线圈A
D．在开关S处于断开状态下，将变阻器的滑片P向右移动
5．如图所示，分别是直流电动机、摇绳发电、磁电式仪表和电磁轨道炮示意图，其中“因动而电”（即因运动而产生电磁感应）的有
( http: / / www.21cnjy.com )
6．如图所示，一闭合金属圆 ( http: / / www.21cnjy.com )环用绝缘细线挂于O点，将圆环拉离平衡位置并释放，圆环摆动过程中经过有界的水平匀强磁场区域，A、B为该磁场的竖直边界，若不计空气阻力，则
( http: / / www.21cnjy.com )
A．圆环向右穿过磁场后，还能摆至原来的高度
B．在进入和离开磁场时，圆环中均有感应电流
C．圆环进入磁场后离平衡位置越近速度越大，感应电流也越大
D．圆环最终将静止在平衡位置

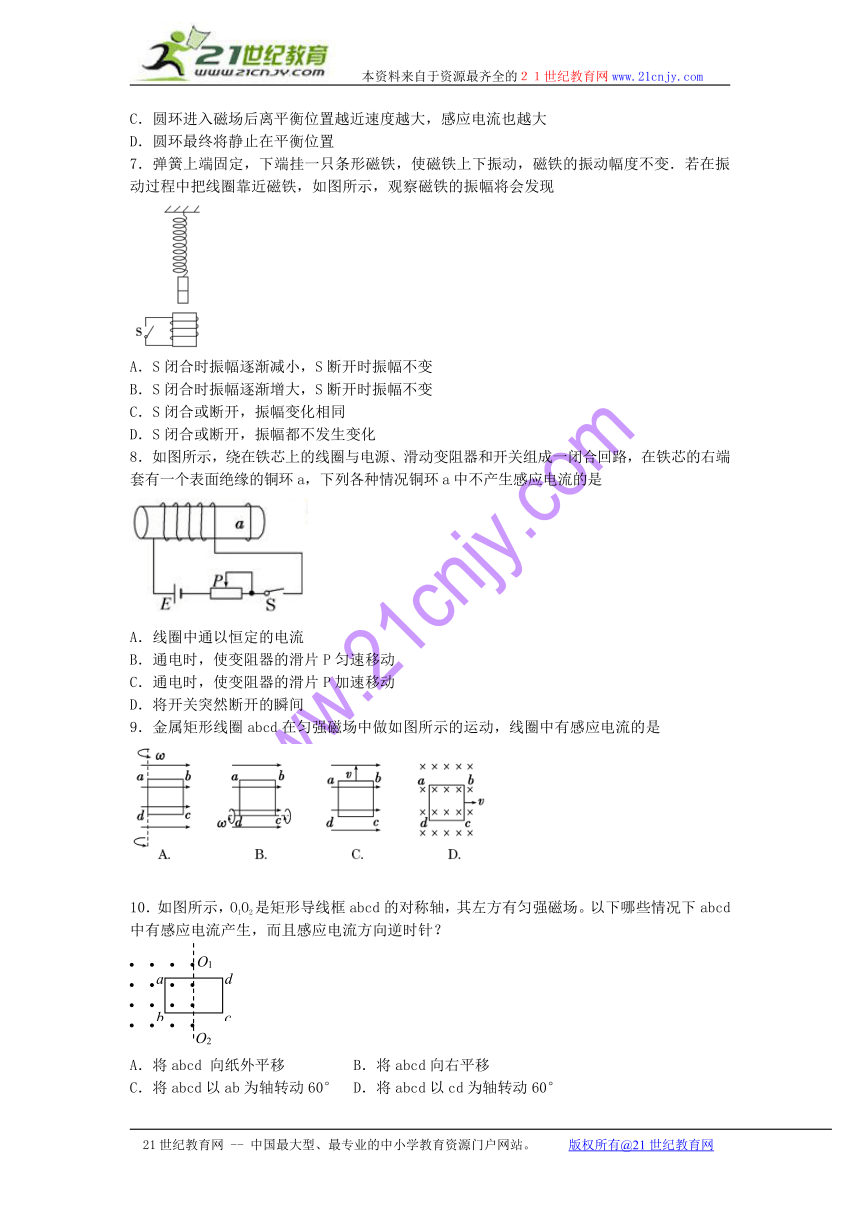

7．弹簧上端固定，下端挂一只条形磁铁，使磁铁上下振动，磁铁的振动幅度不变．若在振动过程中把线圈靠近磁铁，如图所示，观察磁铁的振幅将会发现www.21-cn-jy.com
( http: / / www.21cnjy.com )
A．S闭合时振幅逐渐减小，S断开时振幅不变
B．S闭合时振幅逐渐增大，S断开时振幅不变
C．S闭合或断开，振幅变化相同
D．S闭合或断开，振幅都不发生变化
8．如图所示，绕在铁芯上的线圈与电源、 ( http: / / www.21cnjy.com )滑动变阻器和开关组成一闭合回路，在铁芯的右端套有一个表面绝缘的铜环a，下列各种情况铜环a中不产生感应电流的是
( http: / / www.21cnjy.com )
A．线圈中通以恒定的电流
B．通电时，使变阻器的滑片P匀速移动
C．通电时，使变阻器的滑片P加速移动
D．将开关突然断开的瞬间
9．金属矩形线圈abcd在匀强磁场中做如图所示的运动，线圈中有感应电流的是
10．如图所示，O1O2是矩形导线框abcd的对称轴，其左方有匀强磁场。以下哪些情况下abcd中有感应电流产生，而且感应电流方向逆时针？21世纪教育网版权所有
A．将abcd 向纸外平移 B．将abcd向右平移
C．将abcd以ab为轴转动60° D．将abcd以cd为轴转动60°

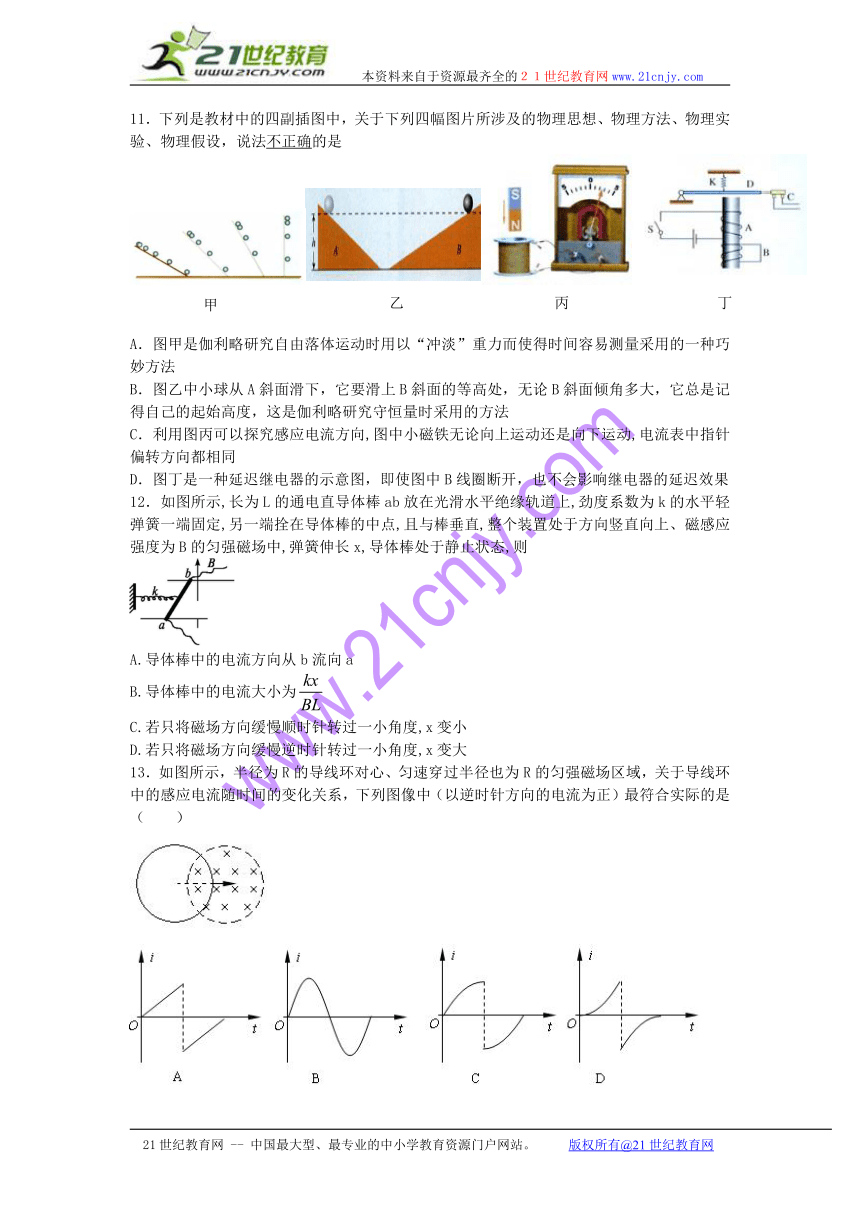

11．下列是教材中的四副插图中，关于下列四幅图片所涉及的物理思想、物理方法、物理实验、物理假设，说法不正确的是21教育网
A．图甲是伽利略研究自由落体运动时用以“冲淡”重力而使得时间容易测量采用的一种巧妙方法
B．图乙中小球从A斜面滑下，它要滑上B斜面的等高处，无论B斜面倾角多大，它总是记得自己的起始高度，这是伽利略研究守恒量时采用的方法
C．利用图丙可以探究感应电流方向,图中小磁铁无论向上运动还是向下运动,电流表中指针偏转方向都相同
D．图丁是一种延迟继电器的示意图，即使图中B线圈断开，也不会影响继电器的延迟效果
12．如图所示,长为L的通电直导体 ( http: / / www.21cnjy.com )棒ab放在光滑水平绝缘轨道上,劲度系数为k的水平轻弹簧一端固定,另一端拴在导体棒的中点,且与棒垂直,整个装置处于方向竖直向上、磁感应强度为B的匀强磁场中,弹簧伸长x,导体棒处于静止状态,则
( http: / / www.21cnjy.com )
A.导体棒中的电流方向从b流向a
B.导体棒中的电流大小为
C.若只将磁场方向缓慢顺时针转过一小角度,x变小
D.若只将磁场方向缓慢逆时针转过一小角度,x变大
13．如图所示，半径为R的导线环对 ( http: / / www.21cnjy.com )心、匀速穿过半径也为R的匀强磁场区域，关于导线环中的感应电流随时间的变化关系，下列图像中（以逆时针方向的电流为正）最符合实际的是（ ）
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )

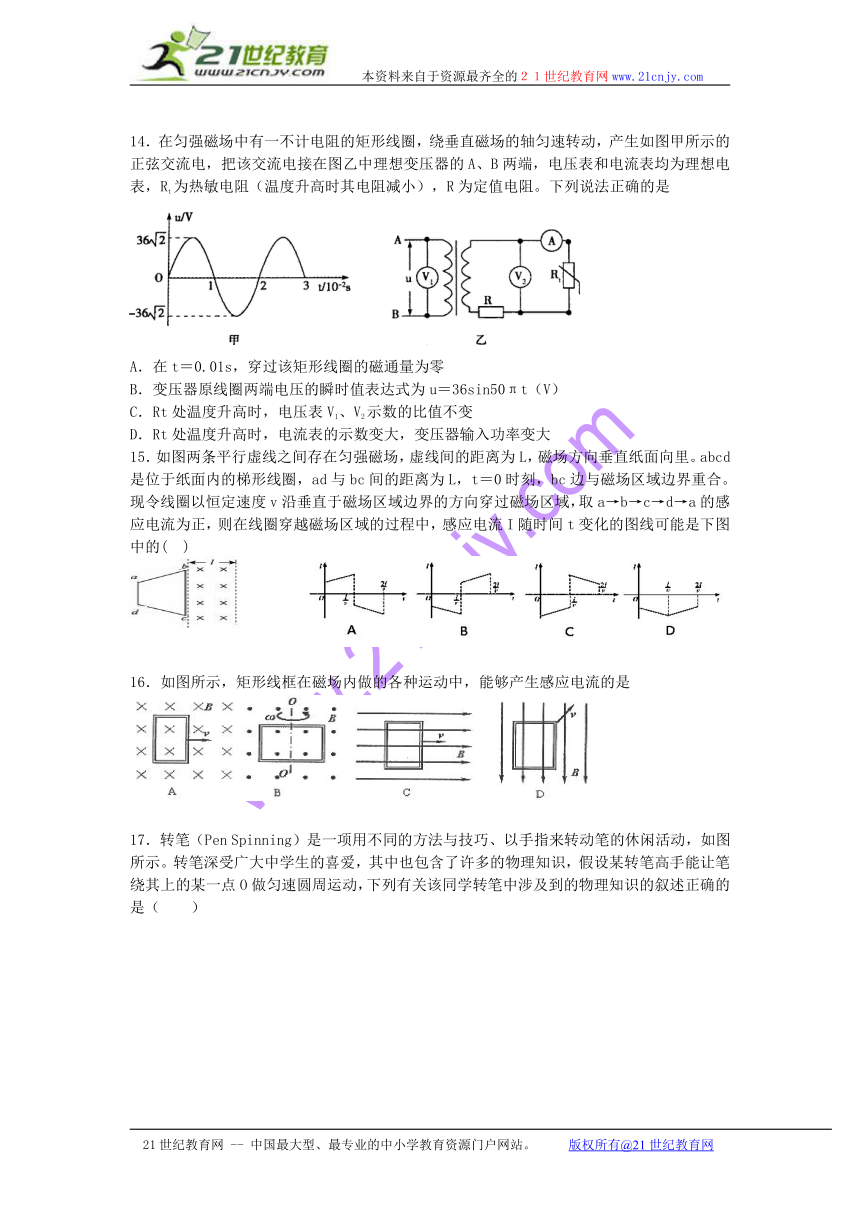

14．在匀强磁场中有一不计电阻的矩形线圈，绕 ( http: / / www.21cnjy.com )垂直磁场的轴匀速转动，产生如图甲所示的正弦交流电，把该交流电接在图乙中理想变压器的A、B两端，电压表和电流表均为理想电表，Rt为热敏电阻（温度升高时其电阻减小），R为定值电阻。下列说法正确的是
( http: / / www.21cnjy.com )
A．在t＝0.01s，穿过该矩形线圈的磁通量为零
B．变压器原线圈两端电压的瞬时值表达式为u＝36sin50πt（V）
C．Rt处温度升高时，电压表V1、V2示数的比值不变
D．Rt处温度升高时，电流表的示数变大，变压器输入功率变大
15．如图两条平行虚线之间 ( http: / / www.21cnjy.com )存在匀强磁场，虚线间的距离为L，磁场方向垂直纸面向里。abcd是位于纸面内的梯形线圈，ad与bc间的距离为L，t＝0时刻，bc边与磁场区域边界重合。现令线圈以恒定速度v沿垂直于磁场区域边界的方向穿过磁场区域，取a→b→c→d→a的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流I随时间t变化的图线可能是下图中的( )21·cn·jy·com
16．如图所示，矩形线框在磁场内做的各种运动中，能够产生感应电流的是
( http: / / www.21cnjy.com )
17．转笔（Pen Sp ( http: / / www.21cnjy.com )inning）是一项用不同的方法与技巧、以手指来转动笔的休闲活动，如图所示。转笔深受广大中学生的喜爱，其中也包含了许多的物理知识，假设某转笔高手能让笔绕其上的某一点O做匀速圆周运动，下列有关该同学转笔中涉及到的物理知识的叙述正确的是（ ）
( http: / / www.21cnjy.com )
A． 笔杆上的点离O点越近的，做圆周运动的向心加速度越大；
B． 笔杆上的各点做圆周运动的向心力是由万有引力提供的；
C． 若该同学使用中性笔，笔尖上的小钢珠有可能因快速的转动做离心运动被甩走；
D． 若该同学使用的是金属笔杆，且考虑地磁场的影响，由于笔杆中不会产生感应电流，因此金属笔杆两端一定不会形成电势差。2-1-c-n-j-y
18．以下有关物理学概念或物理学史说法正确的有
A．匀速圆周运动是速度大小不变的匀变速曲线运动，速度方向始终为切线方向
B．牛顿发现了万有引力定律，库仑用扭秤实验测出了万有引力恒量的数值，从而使万有引力定律有了真正的实用价值
C．行星绕恒星运动轨道为圆形，则它运动的周期平方与轨道半径的三次方之比为常数，此常数的大小与恒星的质量和行星的速度有关
D．奥斯特发现了电流的磁效应，法拉第发现了电磁感应现象，感应电流的方向遵从楞次定律，这是能量守恒定律的必然结果
19．如图所示，直导线MN竖直放置并通以向上的电流I，矩形金属线框abcd与MN处在同一平面，边ab与MN平行，则（ ）
( http: / / www.21cnjy.com )
A.线框向左平移时，线框中有感应电流
B.线框竖直向上平移时，线框中有感应电流
C.线框以MN为轴转动时，线框中有感应电流
D.MN中电流突然变化时，线框中有感应电流
20．如图所示，在纸面内放有一个条形磁铁和一个圆形线圈（位于磁铁正中央），下列情况中能使线圈中产生感应电流的是21·世纪*教育网
A．将磁铁在纸面内向上平移
B．将磁铁在纸面内向右平移
C．将磁铁绕垂直纸面的轴转动
D．将磁铁的N极转向纸外，S极转向纸内
21．从1822年至1831年的近十年 ( http: / / www.21cnjy.com )时间里，英国科学家法拉第心系“磁生电”。在他的研究过程中有两个重要环节：（1）敏锐地觉察并提出“磁生电”的闪光思想；（2）通过大量实验，将“磁生电”（产生感应电流）的情况概括为五种：变化着的电流、变化着的磁场、运动的恒定电流、运动的磁铁、在磁场中运动的导体。结合你学过的相关知识，试判断下列说法正确的是
A．环节（1）提出“磁生电”思想是受到了麦克斯韦电磁场理论的启发
B．环节（1）提出“磁生电”思想是为了对已经观察到的“磁生电”现象做出合理解释
C．环节（2）中五种“磁生电”的条件都可以概括为“穿过闭合导体回路的磁通量发生变化”
D．环节（2）中“在磁场中运动的导体”这种情况不符合“穿过闭合导体回路的磁通量发生变化”这一条件
22．如图所示，甲是回旋加速器的原理图 ( http: / / www.21cnjy.com )，乙是研究自感现象的实验电路图，丙是欧姆表的内部电路图，丁图是动圈式话筒的原理图，下列说法正确的是（ ）
A．甲图是加速带电粒子的装置，其加速电压越大，带电粒子最后获得的速度越大
B．乙图电路开关断开瞬间，灯泡A一定会突然闪亮一下
C．丙图在测量电阻前，需两表笔短接，调节R1使指针指向0Ω
D．丁图利用了电磁感应的原理，声波使膜片振动，从而带动音圈产生感应电流
23．如图所示的线圈中不能产生交变电流的是（ ）
( http: / / www.21cnjy.com )
24．关于磁感线和磁通量的概念，下列说法中正确的是( )
A．磁感线是磁场中客观存在、肉眼看不见的曲线,且总是从磁体的N极指向S极
B．两个磁场叠加的区域，磁感线就有可能相交
C．穿过闭合回路的磁通量发生变化，一定是磁场发生变化引起的
D．穿过线圈的磁通量为零，但该处的磁感应强度不一定为零
25．如图所示，一个U形金属导轨水 ( http: / / www.21cnjy.com )平放置，其上放有一个金属导体棒ab，有一个磁感应强度为B的匀强磁场斜向上穿过轨道平面，且与竖直方向的夹角为θ.在下列各过程中，一定能在轨道回路中产生感应电流的是( )
A．ab向右运动，同时使θ减小
B．磁感应强度B减小，θ角同时也减小
C．ab向左运动，同时增大磁感应强度B
D．ab向右运动，同时增大磁感应强度B和θ角(0°＜0＜90°)
26．如图甲所示，竖直放置的长直导线通以恒定电流，有一矩形线框与导线在同一平面内，在下列情况中线圈产生感应电流的是_______.
( http: / / www.21cnjy.com )
A导线中电流变大
B.线框向右平动
C.线框向下平动
D.线框以ab边为轴转动
E.线框以直导线为轴转动
27．当线圈中的磁通量发生变化时，下列结论正确的是（ ）
A线圈中一定有感应电动势
B.线圈中一定有感应电流
C.线圈中感应电动势的大小跟线圈的电阻有关
D.线圈中感应电流的大小跟线圈回路的电阻有关
28．如图所示，匀强磁场区域宽度为l，使 ( http: / / www.21cnjy.com )一边长为d(d＞l)的矩形线框以恒定速度 v 向右通过磁场区域，该过程中没有感应电流的时间为（ ）
( http: / / www.21cnjy.com )
A B. C. D.
29．如图所示，开始时矩形线圈与磁场垂直，且一半在匀强磁场内一半在匀强磁场外，若要线圈产生感应电流，下列方法中可行的是（ ）
( http: / / www.21cnjy.com )
A.将线圈向左平移一小段距离
B.将线圈向上平移
C.以 a b 为轴转动
D.以 b c为轴转动（小于60°）
30．一个处在匀强磁场中的闭合线圈有一定的磁通量，能使该回路产生感应电流的是（ ）
A.改变磁感应强度
B.改变回路平面与磁场方向的夹角
C.改变闭合线圈所围成的面积
D.线圈在磁场中平移
第II卷（非选择题）
评卷人 得分
二、填空题
31．一个匝数为200匝，面积为20 ( http: / / www.21cnjy.com )cm2的圆线圈，放在匀强磁场中，磁场的方向与线圈平面成30°角，磁感应强度在0.05s内由0.1T均匀增加到0.5T。在此过程中，磁通量的变化量是 Wb，线圈中感应电动势的大小为 V。
32．把一个用丝线悬挂的铅球放在电路中 ( http: / / www.21cnjy.com )的线圈上方,如图所示,在下列三种情况下,悬挂铅球的丝线所受的拉力与铅球不在线圈上方时比较:①当滑动变阻器的滑动头向右移动时,拉力________.②当滑动头向左移动时,拉力_______.③当滑动头不动时________.(填“变大”、“不变”或“变小”)
( http: / / www.21cnjy.com )
33．如图所示，一无限长通电直导线固定在光滑水平面上，金属环质量为0.02kg，在该平面上以、与导线成60°角的初速度运动，其最终的运动状态是__________，环中最多能产生__________J的电能。
( http: / / www.21cnjy.com )
34．如图所示,是用来做电磁感应实验装置的示意图,当闭合开关S时,发现电流表的指针向左偏转一下后,又回到中央位置.现继续进行实验
( http: / / www.21cnjy.com )
（1）把原线圈插入副线圈的过程中,电流表的指针将 .
（2）把原线圈插入副线圈后电流表的指针将
（3）原、副线圈保持不动,把变阻器滑动片P向右移动过程中,电流表的指针将
35．一球冠处于磁感应强度为B ( http: / / www.21cnjy.com )的匀强磁场中，如图所示，若球冠的底面大圆半径为r，磁场方向与球冠底面垂直，则穿过整个球冠的磁通量为_______________.
( http: / / www.21cnjy.com )
36．在探究磁场产生电流的条件，做了右图所示实验，在表格中填写观察到现象。
实验操作 电流表的指针（填偏转或不偏转）
（1）接通开关瞬间
（2）接通开关，移动变阻器滑片
（3）接通开关，变阻器滑片不移动
（4）断开开关瞬间
37．只要闭合电路内的磁通量发生了变化，闭合电路中就产生感应电流。如下图所示，判断实验过程中线圈中有无感应电流。（填“有”或“无”）
①把磁铁插入线圈 感应电流
②把磁铁放在线圈内不动 感应电流
( http: / / www.21cnjy.com )
（2）电量为2×10-6C的点电荷放入 ( http: / / www.21cnjy.com )电场中A点，受到作用力为4×10-4N，方向向右，则A点的场强为 ，方向 。21*cnjy*com
38．如图所示，两同心圆环A、B置于同一水 ( http: / / www.21cnjy.com )平面上，其中A为均匀带正电绝缘环，B为导体环，两环均可绕中心在水平内转动，若A匀速转动，B中________感应电流（填“有”、“无”）；若A、B以相同的转速同方向加速转动，B中__________感应电流（填“有”、“无”）。
( http: / / www.21cnjy.com )
评卷人 得分
三、实验题
39．（6分）如图所示为“研究电磁感应现象”的实验装置图。
( http: / / www.21cnjy.com )
（1）将图中所缺的导线补画完整；
（2）在如果在闭合电键时发现 ( http: / / www.21cnjy.com )灵敏电流计的指针向右偏了一下；那么合上电键后，将滑线变阻器的滑片P向右滑动时，电流计指针将________________。（选填“向右偏转”、“向左偏转”或“指零”）2·1·c·n·j·y
40．(6分)如图所示为“探究电磁感应现象”的实验装置。
(1)请用笔画线代替导线，将电路连接完整
(2)电路正确连接后，闭合电键时发现灵敏电流计的指针向左偏了一下。由此推得闭合电键后以下两种情况：
A．副线圈迅速插入原线圈时，灵敏电流计指针 偏转
B．如图所示，滑动变阻器的滑片迅速向左移动，灵敏电流计指针 偏转
41．如图所示，用图中所示的器材进行研究电磁感应现象。A是直径较小的线圈，B是直径较大的线圈，学生电源能输出交流电和直流电。21教育名师原创作品
( http: / / www.21cnjy.com )
（1）将A线圈放在B线圈中，若想检验在开关S闭合的瞬间，线圈B中是否有电流产生，则右侧的电路需要进一步连线，请你补充完整。
（2）在（1）中将线连接好之后，检查无 ( http: / / www.21cnjy.com )误。闭合开关S的瞬间，灵敏电流计G的指针 （填写“发生偏转”或者“不发生偏转”）；闭合开关S经过一段时间之后，灵敏电流计G的指针 （填写“发生偏转”或者“不发生偏转”）；改变滑动变阻器的触头P的位置，第Ⅰ次缓慢移动，第Ⅱ次快速移动，观察灵敏电流计G的示数可得到的结论是：第Ⅰ次的示数 （填“大于”、“小于”或“等于”）第Ⅱ次的示数；将铁芯插入A线圈中，保持其他不变，断开开关的瞬间，灵敏电流计G的示数与线圈A中没有铁芯断开开关时比较，示数 （填“变大”、“变小”或者“相同”）。
（3）在实验中某实验小组误将电路中的电 ( http: / / www.21cnjy.com )源接在交流电上，闭合开关电路稳定之后，该小组观察灵敏电流计G，看到的现象是 。
42．如图所示的器材可用来研究电磁感应现象及判定感应电流的方向，其中L1为原线圈，L2为副线圈。
( http: / / www.21cnjy.com )
（1）在给出的实物图中，将实验仪器连成完整的实验电路。
（2）在实验过程中，除了查清流入检流计电 ( http: / / www.21cnjy.com )流方向与指针偏转方向之间的关系之外，还应查清_______的绕制方向（选填“L1”、“L2”或“L1和L2”）。
（3）闭合开关之前，应将滑动变阻器的滑动头P处于_______端（选填“左”或“右”）。
43．下图是做探究电磁感应的产生条件实验的器材及示意图。
①在图中用实线代替导线把它们连成实验电路。
②由哪些操作可以使电流表的指针发生偏转
Ⅰ___________________________________
Ⅱ___________________________________
③假设在开关闭合的瞬间，灵敏电流计的指针向左偏转，则当螺线管A向上拔出的过程中，灵敏电流计的指针向_______偏转。（填“左”或“右”）
44．下图是探究感应电流与磁通量变化关系的实 ( http: / / www.21cnjy.com )验，线圈A与电流表相连，线圈B通过变阻器和开关连接在电源上，则可以看到电流表指偏转的是 （填序号）。从中可以得出闭合回路产生感应电流的条件： 。
( http: / / www.21cnjy.com )
A．开关闭合和断开的瞬间
B．开关总是闭合的，滑动变阻器也不动
C．开关总是闭合的，线圈B上下迅速移动
D．开关总是闭合的，迅速移动滑动变阻器的滑片
45．如图所示表示的是“研究电磁感应现象”的实验装置。
( http: / / www.21cnjy.com )
（1）将图中所缺导线补接完整。
（2）如果在闭合开关时发现灵敏电流计 ( http: / / www.21cnjy.com )的指针向右偏了一下，那么合上开关后将线圈A迅速从线圈B中拔出时，电流计指针将___________；线圈A插入线圈B后，将滑动变阻器滑片迅速向左移动时，电流计指针将_____________。（以上两空选填“向右偏”、“向左偏”或“不偏转”）
46．如图所示是研究电磁感应现象实验所 ( http: / / www.21cnjy.com )需的器材，用实线将带有铁芯的线圈A、电源、滑动变阻器和开关连接成原线圈回路，将小量程电流表和线圈B连接成副线圈回路。并列举出在实验中改变副线圈回路磁通量，使副线圈回路产生感应电流的三种方式：
( http: / / www.21cnjy.com )
（1）________________________________；
（2）________________________________；
（3）________________________________。
47．如图为探究产生电磁感应现象条件的实验装置，下列情况不能引起电流计指针转动的是
A．闭合电键瞬间
B．断开电键瞬间
C．闭合电键后拔出铁芯瞬间
D．断开电键使变阻器的滑动头向右移动
48．在研究电磁感应现象的实验中所用的器 ( http: / / www.21cnjy.com )材如图所示。它们是：①电流计、②直流电源、③带铁芯的线圈A、④线圈B、⑤电键、⑥滑动变阻器（用来控制电流以改变磁场强弱）。
（1） 试按实验的要求在实物图上连线（图中已连好一根导线）。
（2） 若连接滑动变阻器的两根导线 ( http: / / www.21cnjy.com )接在接线柱C和D上，而在电键刚闭合时电流表指针右偏，则电键闭合后滑动变阻器的滑动触头向接线柱C移动时，电流计指针将__________（填“左偏”、“右偏”、“不偏”）。【版权所有：21教育】
49．“研究感应电流产生的条件”的实 ( http: / / www.21cnjy.com )验电路如图甲所示。实验表明：当穿过闭合电路的磁通量发生变化时，闭合电路中就会有电流产生。在闭合电键S前，滑动变阻器滑动片P应置于______端（选填“a”或“b”）。电键S闭合后还有多种方法能使线圈C中产生感应电流，试写出其中的一种方法：__________________________。
( http: / / www.21cnjy.com )
（2）多用表的刻度盘如图乙所示，请回答：
当选用量程为50mA的电流档测量电流时，表针指在图示位置，则所测电流为__________mＡ；
若用此多用表测量一个阻值约为2.0×1 ( http: / / www.21cnjy.com )04Ω的电阻，为了使测量比较准确，应选的欧姆档是_________（选填“×10”、“×100”或“×1K”）。
50．用图甲所示的实验器材探 ( http: / / www.21cnjy.com )究感应电流产生的条件.①在图甲中以笔画线代替导线完成未连接的部分电路.②当闭合开关时，发现电流计指针向右偏，保持开关闭合，将滑动变阻器的滑片向右滑动时，指针将向 偏（选填“右”或“左”）.
参考答案
1．A
【解析】
试题分析：蓄电池与原线圈组 ( http: / / www.21cnjy.com )成的电路是恒定直流电路，原线圈中的磁场是恒定磁场，接通和断开电键时副线圈组成的闭合回路无磁通量的变化，故电流表的指针不会发生偏转，选项A正确。
考点：本题旨在考查楞次定律、感应电流产生的条件。
2．C
【解析】
试题分析：当闭合电路中的磁通量发生变化时， ( http: / / www.21cnjy.com )电路中才有感应电流，A中有磁通量，但如果不变化，则也不可能有感应电流，选项A错误；B中如果不是闭合电路，则只能有感应电压而不能形成感应电流，故选项B错误；C中线框不闭合时，即使穿过线圈的磁通量发生变化，线圈中也没有感应电流，故选项C正确；D中如果电路不是闭合的，则电路中也不会产生感应电流，故选项D错误。
考点：法拉第电磁感应定律。
3．B
【解析】
试题分析：金属探测器能探测金属，是根据电磁感应现象，即金属在磁场中切割磁感线运动时产生感应电流，选项B正确.
考点：电磁感应现象
4．D
【解析】
试题分析：闭合开关S 或断开开关S时，流过线 ( http: / / www.21cnjy.com )圈A的电流发生变化，则穿过B的磁通量会发生变化，故在B线圈中会产生感应电流，使指针偏转；故AB错误；闭合开关后拔出小线圈A，穿过B的磁通量会发生变化，故在B线圈中会产生感应电流，使指针偏转；故C错误；在开关S处于断开状态下，将变阻器的滑片P向右移动，则流过线圈A的电流不发生变化，则穿过B的磁通量不会发生变化，故在B线圈中不会产生感应电流，指针不偏转；故选项D错误；故选D。
考点：电磁感应现象。
5．B
【解析】
试题分析：直流电动机使用了电源产生电流，选项 ( http: / / www.21cnjy.com )A错误；绳子在摇动过程中切割地磁场的磁感线，从而产生电流，引起电流表的指针偏转，选项B正确；磁电式仪表是用来测量电路中的电流或者电压，本身并不能产生电，选项C错误；电磁轨道炮是利用电流在磁场中受到安培力作用的原理工作的，选项D错误。
考点：本题旨在考查电磁感应的应用。
6．B
【解析】
试题分析：在进入和离开磁场时 ( http: / / www.21cnjy.com )，由于穿过圆环的磁通量发生变化，故圆环中均有感应电流，即产生电能，消耗机械能，所以圆环向右穿过磁场后，不能摆至原来的高度，选项A错误，B正确；圆环进入磁场后离平衡位置越近速度越大，但是由于穿过圆环的磁通量不变，故无感应电流产生，选项C错误；随着电能的产生，机械能逐渐减小，当线圈只在磁场内摆动时，不产生电能，故最终线圈在磁场区域来会摆动，选项D错误；故选B.
考点：电磁感应现象；能量守恒.
7．A
【解析】
试题分析：S闭合时，由于磁铁的上 ( http: / / www.21cnjy.com )下振动，穿过线圈的磁通量不断变化在线圈中产生感应电流，即有电能产生，消耗机械能，所以振幅逐渐减小；S断开时，线圈中无电能产生，不消耗机械能，故振幅不变，选项A正确.
考点：振动的能量；电磁感应现象.
8．A
【解析】
试题分析：线圈中通以恒定的电流时，穿过线圈 ( http: / / www.21cnjy.com )a的磁通量不变，故a中无感应电流产生，选项A正确；通电时，无论使变阻器的滑片P匀速移动还是加速移动，线圈中的电流都要变化，从而穿过a的磁通量变化，使a中产生感应电流，选项BC错误；将开关突然断开的瞬间，线圈中电流迅速减小，故穿过a的磁通量减小，使a中产生感应电流，选项D错误；故选A.
考点：电磁感应现象.
9．A
【解析】
试题分析：当穿过闭合回路的磁通量发生变 ( http: / / www.21cnjy.com )化时，线圈中有感应电流产生；则A中线圈的磁通量不断变化，故有感应电流，选项A正确；BCD中穿过线圈的磁通量都不变，故无感应电流，选项BCD错误；故选A.【来源：21cnj*y.co*m】
考点：电磁感应现象.
10．BD
【解析】
试题分析：导线框向外平移穿过线框的磁通量不变，因此无感应电流，故A项错；导线框向右平移时，穿过线框的磁通量减少，因此产生感应电流，用楞次定律或右手定则可判断电流方向沿逆时针，故B项正确；将abcd 以ab为轴无论向里转还是向外转过600，线框在垂直于磁场方向的投影面积是线框面积的一半，由磁通量公式知，穿过线框的磁通量不变，因此无电流产生，故C项错；将线框以cd为轴转动600 ，穿过线框的磁通量减为零，因此产生感应电流，用楞次定律可判断电流方向沿逆时针，故D项正确。
考点：本题考查了产生感应电流的条件和判断感应电流方向的楞次定律或右手定则。
11．BCD
【解析】
试题分析：A、伽利略设想物体下落的 ( http: / / www.21cnjy.com )速度与时间成正比，因为当时无法测量物体的瞬时速度，所以伽利略通过数学推导证明如果速度与时间成正比，那么位移与时间的平方成正比；由于当时用滴水法计算，无法记录自由落体的较短时间，伽利略设计了让铜球沿阻力很小的斜面滚下，来“冲淡”重力得作用效果，而小球在斜面上运动的加速度要比它竖直下落的加速度小得多，所用时间长的多，所以容易测量．伽利略做了上百次实验，并通过抽象思维在实验结果上做了合理外推．所以伽利略用来抽象思维、数学推导和科学实验相结合的方法，故A正确；B、伽利略的理想斜面实验的方法是：建立了理想模型，进行实际实验，假设理想情况，再经过逻辑推导得出结论，结合实际的实验，再推导出理想状态下的结果：小球从A斜面滑下，它要滑上B斜面的等高处，无论B斜面倾角多大，它总是记得自己的起始高度，故B正确；C、根据楞次定律可知，小磁铁无论向上运动还是向下运动，电流表中指针偏转方向相反，故C错误；D、S断开瞬间，A线圈中电流迅速减小，铁芯中的磁场减弱，闭合的线圈B中产生感应电流磁场阻碍原磁场减弱，达到延时作用，线圈B不闭合，则不会产生感应电流，不会有此效果，故D错误；本题选择错误的故选BCD．
考点：本题考查楞次定律、自由落体运动、物理学史。
12．BC
【解析】
试题分析：由左手定则可知，导体棒中的电流方向从a流向b，选项A错误；因可得，选项B正确；若只将磁场方向缓慢顺时针转过一小角度，则安培力沿水平向右的分量减小，则x变小，选项C正确；若只将磁场方向缓慢逆时针转过一小角度，则安培力沿水平向右的分量减小，则x变小，选项D错误；故选BC.
考点：左手定则；安培力.
13．C
【解析】
试题分析：开始时进入磁场切割磁感 ( http: / / www.21cnjy.com )线，根据右手定则可知，电流方向为逆时针，即为正方向，当开始出磁场时，回路中磁通量减小，产生的感应电流为顺时针，方向为负方向；当进入磁场时，切割的有效长度变大，则产生感应电流也变大；当离开磁场时，切割的有效长度变小，则产生感应电流也变小，故ABD错误，C正确；
考点：右手定则；法拉第电磁感应定律。
14．D
【解析】
试题分析：在t＝0.01s，感应电动势为零，线圈平面与磁场垂直，穿过该矩形线圈的磁通量有最大值，故A错误；由甲图可知交变电流周期为，，电压的瞬时值表达式为，故B错误；Rt处温度升高，Rt阻值减小，电压表V1测原线圈两端电压，示数不变，电压表V2测Rt两端电压，示数减小，电压表V1、V2示数的比值变大，故C错误；副线圈两端电压不变，回路中阻值减小，电流增大，电流表的示数变大，变压器输入功率变大，故D正确。
考点：交变电流
15．C
【解析】
试题分析：由楞次定律可知当bc进入匀强 ( http: / / www.21cnjy.com )磁场至其离开时，线圈磁通量逐渐增大感生电流为负、并且由于磁通量的变化速率在逐渐减小故感应电流的大小应逐渐减小，同理bc离开匀强磁场后，线圈磁通量逐渐减小感生电流为正、并且由于磁通量的变化速率在逐渐减小故感应电流的大小应逐渐减小，由此可知ABD错误、C项正确。
考点：本题考查了楞次定律
16．B
【解析】
试题分析：A中线圈运动时，穿过线圈 ( http: / / www.21cnjy.com )的磁通量不变，无感应电流；CD中线圈运动时穿过线圈的磁通量总为零，故无感应电流；只有B中，当线圈匀速转动时，穿过线圈的磁通量不断变化，故有电流产生，故选B.
考点：电磁感应现象.
17．C
【解析】
试题分析：笔杆上各点的角速度相同，根据可知，笔杆上的点离O点越近的，做圆周运动的向心加速度越小，选项A错误；笔杆上的各点做圆周运动的向心力是由笔杆对该点的作用力提供的，选项B错误；若该同学使用中性笔，若转动过快，则笔尖上的小钢珠有可能因快速的转动做离心运动被甩走，选项C正确；若考虑地磁场的影响，由于笔杆转动时可能要切割磁感线而使金属笔杆两端形成电势差，选项D错误；故选C。
考点：圆周运动；电磁感应现象。
18．D
【解析】
试题分析：匀速圆周运动是速度大小不变的变速曲线运动，速度方向始终为切线方向，选项A错误；牛顿发现了万有引力定律，卡文迪许用扭秤实验测出了万有引力恒量的数值，从而使万有引力定律有了真正的实用价值，选项B错误；行星绕恒星运动轨道为椭圆形，则它运动的周期平方与轨道半长轴的三次方之比为常数，此常数的大小只与恒星的质量有关 ，与行星的速度无关，故选项C错误；奥斯特发现了电流的磁效应，法拉第发现了电磁感应现象，感应电流的方向遵从楞次定律，这是能量守恒定律的必然结果，选项D正确；故选D.
考点：物理学史；圆周运动；万有引力定律。
19．AD
【解析】
试题分析：本题为通电直导线磁感应强度 ( http: / / www.21cnjy.com )方向的确定，根据右手螺旋定则，大拇指指向电流方向，四指环绕方向即为磁场方向，即在MN周围产生成同心圆形式的磁场，且越往外走磁感应强度越小，对于MN而言，其左端磁感应方向向外，其右端磁感应方向向里，故可以把模型简化为矩形框处于垂直纸面向里，且越往右走越稀的磁场中。故当线框向左平移时候，磁通量变大，能产生感应电动势，由于线圈闭合，继而产生感应电流，故A正确。当线圈向上或者转动时候，由于产生的磁场是同心圆，故磁通量无变化，故不能产生感应电动势，即不能产生感应电流，故B.C均错误。当MN中电流增大时候，感应磁场增大则磁通量的变化量增大，故有感应电流，D正确。
考点：感应电流产生的条件，通电指导线周围磁感线的分布
20．D
【解析】
试题分析：当穿过闭合回路的磁通量发生变 ( http: / / www.21cnjy.com )化时，电路中有感应电流产生。产生感应电流的条件：（1）闭合回路；（2）磁通量发生变化。图中位置时，从N极到S极的磁感线与圆形线圈的平面平行，磁通量为零，磁铁在纸面内向上平移时，磁铁在纸面向右平移，磁铁绕垂直纸面内的轴转动，这三种情况线圈满足闭合回路的条件，磁感线仍然与圆形线圈平面平行，磁通量没有发生变化，所以A、B、C项错误；图中位置时，从N极到S极的磁感线与圆形线圈的平面平行，磁通量为零，当N极转向纸外，S极转向纸内时，有磁感线穿过圆形线圈，磁通量发生了变化，满足产生感应电流的条件，所以D项正确。
考点：本题考查了法拉第电磁感应定律
21．C
【解析】
试题分析：环节（1）提出 ( http: / / www.21cnjy.com )“磁生电”思想是受到奥斯特发现在电生磁的现象的启发，A错误；当时提出“磁生电”时还没能观察到磁生电现象，B错误；在环节（2）中五种“磁生电”的条件总体可以概括为“穿过闭合导体回路的磁通量发生变化”就能产生感应电流，C正确；“在磁场中运动的导体”如果形成闭合回路，就产生感应电流，若只有一根导体棒，只能产生感应电动势，也是电磁感应现象，因此D错误。
考点：电场感应现象
22．CD
【解析】
试题分析：甲中的回旋加速器最后获得 ( http: / / www.21cnjy.com )的最大速度与加速器的半径有关，与加速电压无关，A错误；当电感线圈的感量较小时，开关S断开时，产生的感应电动势较小，此时灯泡不一定会突然闪一下，故B错误；用万用电表测量电阻前，需要使两表笔短接，调节R1使指针指向0，故C正确；丁图的话筒是将声音的振动转化为变化的电流，即通过膜的振动切割磁感线，使线圈中产生感应电流，故D正确。
考点：回旋加速器、电感现象、万用电表的原理及电磁感应。
23．A
【解析】
试题分析：产生交流电的条 ( http: / / www.21cnjy.com )件是穿过闭合线圈的磁通量变化，而线圈若是绕着垂直于磁场的转轴转动时，可产生感应电流，故B、C、D中有感应电流产生，A图中没有感应电流产生．本题选不产生感应电流的，故选A．www-2-1-cnjy-com
考点：本题考查了交流发电机及其产生正弦式电流的原理、交变电流、电磁感应．
24．D
【解析】
试题分析：磁感线是假象的，并不是客观存在的．故A错误；任何两条磁感线都不相交，故B错误；根据磁通量的定义，磁通量的变化可能是由于磁场变化引起的，也可能是闭合回路的面积S变化产生的．故C错误；根据磁通量的定义，当线圈平行于磁场时，穿过的磁通量为零，但磁感应强度不为零，故D正确．
考点：考查了对磁感线和磁通量的理解
25．A
【解析】设此时回路面积为S ，据题 ( http: / / www.21cnjy.com )意，磁通量Φ＝BScos θ，A选项中，S增大，θ减小，即cos θ增大，则Φ增大，所以A对；B选项中，磁感应强度B减小，θ减小即cos θ增大，则Φ可能不变，B错；C选项中，S减小，磁感应强度B增大，则Φ可能不变，C错；D选项中，S增大，磁感应强度B增大，θ增大，cos θ减小，则Φ可能不变，D错．
26．ABD
【解析】
试题分析：讨论是否产生感应电流， ( http: / / www.21cnjy.com )需分析通电导线周围的磁场分布情况.通电导线周围的磁感线是一系列同心圆，且由内向外由密变疏，即越远离导线磁感线越疏.
对A选项，因I增大而引起导线周围磁场的磁感应强度增大，故A正确.
对B选项，因离开直导线方向越远，磁感线分布越疏（如图乙所示），因此线框向右平动时，穿过线框的磁通量变小，故B正确.
对C选项，由乙图可知线框向下平动时穿过线框的磁通量不变，故C错.
对D选项，可用一些特殊位置来分析， ( http: / / www.21cnjy.com )当线框在如图乙所示位置时，穿过线框的磁通量最大，当线框转过90°时，穿过线框的磁通量最小：Φ=0，因此可以判定线框以ab为轴转动时磁通量一定变化，故D正确. 21cnjy.com
对E选项，先画出俯视图（丙），由图可看出线框绕直导线转动时，在任何一个位置穿过线框的磁感线条数不变，因此无感应电流，故E错
( http: / / www.21cnjy.com )
考点：考查了感应电流产生条件
27．AD
【解析】
试题分析：磁通量发生变化一 ( http: / / www.21cnjy.com )定产生感应电动势，但只有在闭合回路中才会产生感应电流，选项A正确，B错误；感应电动势的大小只与磁通量的变化率成正比，与电阻无关，但感应电流与电阻有关，所以选项C错误，D正确
考点：考查了法拉第电磁感应定律
28．C
【解析】
试题分析：矩形线框从左边进入磁场时由于面积逐渐变大，磁通量发生变化，能产生感应电流，当到达如下图甲所示位置(矩形线框右边刚好到达磁场右边界)，再向右运动至下图乙所示位置(矩形线框左边刚好到达磁场左边界)的过程中线圈的磁通量未发生变化，当然不能产生感应电流；当线圈从图乙向右运动时，通量发生变化，又能产生感应电流。因此不产生感应电流的时间t=
( http: / / www.21cnjy.com )
考点：考查了导体切割磁感线运动
29．AC
【解析】
试题分析：根据电磁感应现象产生 ( http: / / www.21cnjy.com )的条件，穿过闭合电路的磁通量发生变化进行判断。线圈向左平移一小段距离，只要不完全进入磁场，可改变磁通量；以ab为轴转动，线圈的磁通量会发生变化；但线圈在磁场中向上平移磁通量不变，以bc为轴转动小于60°，则在转动过程中线圈的磁通量也不会发生变化。
考点：考查了感应电流产生条件
30．ABC
【解析】
试题分析：根据电磁感应电流产生的条件，穿过闭合电路的磁通量发生变化进行判断，根据磁通量的公式可得磁通量由磁感应强度和面积共同决定，改变磁感应强度，改变回路平面与磁场方向的夹角，改变闭合线圈所围成的面积，均可改变磁通量，但线圈在磁场中的平移不一定改变磁通量，故ABC正确
考点：考查了感应电流产生条件
31．4×10-4 Wb 1.6V
【解析】
试题分析：根据磁通量公式
圆线圈在匀强磁场中，现让磁感强度在0.05s内由0.1T均匀地增加到0.5T．
所以穿过线圈的磁通量变化量是：
由法拉第电磁感应定律
考点：磁通量及磁通量的变化、法拉第电磁感应定律。
32．变小 ；变大；不变
【解析】
试题分析：铅球相当于口朝下的线圈，当滑动变阻 ( http: / / www.21cnjy.com )器的滑动头向右移动时，电流增大磁场增强，由楞次定律可知线圈与铅球互相排斥，则拉力变小；理由类似于上面，由于电流减小，由楞次定律可知线圈与铅球互相吸引，则拉力变大；同理，滑动变阻器的滑动端不移动时，电流没有变化，则铅球没有感应电流出现，则拉力不变【出处：21教育名师】
考点：楞次定律.
33．匀速直线运动；0.03
【解析】金属环最终会沿与通电直导线平 ( http: / / www.21cnjy.com )行的直线，做匀速直线运动；最终速度v=v0cos60°由能量守恒定律，得环中最多能产生电能E=ΔEk=0.03J
【考点定位】电磁感应；能量守恒定律
34．（1）左偏 （2）指零或回到中央 （3）左偏
【解析】
试题分析：当闭合开关S时 ( http: / / www.21cnjy.com )，电流表的指针向左偏转一下，说明当穿过选项B的磁通量变大时，电流表指针向左偏转，故（1）当把原线圈插入副线圈的过程中，穿过副线圈B的磁通量变大，则电流表的指针也将向左偏转；（2）把原线圈插入副线圈后，由于穿过次级的磁通量不变，故电流表的指针将指零；（3）原、副线圈保持不动，把变阻器滑动片P向右移动过程中，通过A线圈的电流变大，则穿过B线圈的磁通量变大，故电流表的指针将左偏；
考点：研究电磁感应现象.
35．Bπr 2
【解析】
试题分析：磁通量的计算是计算有效面积内磁通量的多少，所以球冠的磁通量取决于底面积的磁通量，所以整个球冠的磁通量为
考点：考查了磁通量的计算
36．偏转；偏转；不偏转；偏转
【解析】
试题分析：（1）接通开关瞬间，穿过副线圈磁通量增加，产生感应电流，则电流表指针偏转．
（2）接通开关，移动变阻器滑片，原线圈中电流变化，则穿过副线圈的磁通量变化，产生感应电流，电流表指针偏转．
（3）接通开关，变阻器滑片不移动，原线圈中的电流不变，穿过副线圈的磁通量不变，不产生感应电流，电流表指针不偏转．
（4）断开开关瞬间，穿过副线圈磁通量减小，产生感应电流，电流表指针偏转．
考点：考查了探究磁场产生电流的条件实验
37．（1）有、无（2）200N/C、向右
【解析】
试题分析：（1）穿过闭合 ( http: / / www.21cnjy.com )回路的磁通量发生变化，电路中产生感应电流；由图示可知，电路闭合，①把磁铁插入线圈时，床线圈的磁通量发生变化，线圈中有感应电流；
②把磁铁放在线圈内不动，穿过线圈的磁通量不变，线圈中无感应电流．
（2）A点的场强大小是：；
根据该试探电荷带正电，则A点的场强方向与电场力方向相同，向右；
考点：考查了法拉第电磁感应，电场强度
38．无，有
【解析】
试题分析：若A匀速转动，相当于产生了 ( http: / / www.21cnjy.com )一不变的环形电流，B中的磁通量不发生变化，不产生感应电流．若A加速转动，则相当于电流增大，B中的磁通量增加，能够产生感应电流，但因所带的电量的正负不知，不能确定A中的电流的方向，故不知磁场的方向，则不能由安培定则得B中会产生感觉应电流的方向．
考点：考查感应电流的产生条件．
39．（1）连线如下图（3分）；（2）向右偏转（3分）。
【解析】
试题分析：（1）将电源、电键、变阻器、小螺线管串联成一个回路，再将电流计与大螺线管串联成另一个回路，电路图如图所示。
（2）闭合开关，穿过副线圈的磁通量增大 ( http: / / www.21cnjy.com )，灵敏电流表的指针向右偏；那么合上电键后，将滑线变阻器的滑片P向右滑动时，滑动变阻器接入电路的阻值变小，原线圈电流变大，穿过副线圈的磁场方向不变，但磁通量变大，灵敏电流计指针将右偏转．
考点：本题考查探究电磁感应产生的条件和楞次定律。
40．(1)如图所示
(2)A；左；B．右。
【解析】
试题分析：（1）电源、开关与变阻器相连， ( http: / / www.21cnjy.com )接在副线圈上，原线圈接灵敏电流计；（2）因为闭合电键时发现灵敏电流计的指针向左偏了一下，说明电流减小时，线圈的磁通量减小时，灵敏电流计的指针向左偏，则副线圈迅速插入原线圈时，原线圈中的磁通量在变大，故灵敏电流计的指针向右偏；当滑动变阻器的滑片迅速向左移动时，通过原线圈的电流变小，故灵敏电流计的指针向左偏。
考点：楞次定律。
41．（1）如图所示：
( http: / / www.21cnjy.com )
（2）发生偏转；不发生偏转；小于；变大
（3）灵敏电流计G不停的来回运动。
【解析】
试题分析：在（1）中将线连接好之后，检 ( http: / / www.21cnjy.com )查无误。闭合开关S的瞬间，导致大线圈磁通量发生变化，产生感应电流，所以灵敏电流计G的指针发生偏转；当闭合开关S经过一段时间之后，回路中磁通量不在发生变化，则回路中没有感应电流，所以灵敏电流计G的指针不发生偏转；改变滑动变阻器的触头P的位置同时快慢不同，则回路产生的感应电动势不同，所以产生的感应电流不同，快速移动的感应电动势大，所以电流大，指针偏转的程度大；将铁芯插入A线圈中，产生的感应电动势大所以电流大，指针偏转的程度大；如果将电路中的电源接在交流电上，闭合开关电路之后由于交变电流的大小和方向随着时间发生变化，所以不停的产生感应电流，所以指针不停的运动。
42．（1）作图（3分） （2）L1和L2（2分） （3）右端（2分）
【解析】
试题分析：（1）电源，线圈，开关，滑动变阻器组成一个闭合回路，电流表和线圈组成一个闭合回路，如图所示
( http: / / www.21cnjy.com )
（2）还应查清“L1和L2” 绕制方向
（3）闭合开关之前，应将滑动变阻器的滑动头P处于右端，此时滑动变阻器接入电路的阻值最大．
考点：研究电磁感应现象及判定感应电流的方向
43．①解析如下图
②Ⅰ将开关闭合（或者断开） Ⅱ将螺线管A插入（或拔出）螺线管B ③右
【解析】
试题分析：②要使电流表发生偏转就要使得线圈产 ( http: / / www.21cnjy.com )生感应电流。要使线圈产生感应电流就要使线圈产生感应电动势，要使线圈产生感应电动势就要使得通过线圈中的磁通量发生变化。凡是能引起线圈中磁通量变化的操作都能产生感应电流。 ③当开关闭合的瞬间，磁通量增大，所以感应磁通量必定与原磁通量反向，而当把A拔出的时候，磁通量必定减少，产生的感应磁通量必定为补充。由于两次产生的感应磁通量方向相反故指针偏转方向必定相反。
考点：电磁感应现象的产生条件、楞次定律
44．（1）ACD, （2）穿过闭合回路的磁通量发生变化
【解析】
试题分析：当闭合开关瞬间，电流 ( http: / / www.21cnjy.com )从无到有，则线圈B有磁场，导致线圈A的磁通量增大，从而产生感应电流，当开关断开的瞬间，电流从有到无，则线圈B的磁场从有到无，导致线圈A的磁通量减少，从而产生感应电流，故可以看到电流表指针偏转；开关总是闭合的，滑动变阻器也不动时，线圈B中的磁场恒定不变，线圈A的磁通量不变，无电流产生，故看不到电流表指针偏转；开关总是闭合的，线圈B上下迅速移动时，导致线圈A的磁通量减小或增大，从而产生感应电流，故可以看到电流表指针偏转；开关总是闭合的，迅速移动滑动变阻器的滑片时，导致线圈A的磁通量减小或增大，从而产生感应电流，故可以看到电流表指针偏转．所以可以看到电流表指针偏转是ACD．【来源：21·世纪·教育·网】
由实验可知：电流表指针发生偏转的， ( http: / / www.21cnjy.com )即产生感应电流的现象有：磁场由无到有，磁场由有到无，磁场变强或变弱，概括可得：只要闭合电路中的磁通量发生变化就能产生感应电流．
考点：本题通过研究电磁感应现象，考查感应电流产生的条件，意在考查考生的实验探究能力．
45．（1）见图
( http: / / www.21cnjy.com )
（2）向左偏，向左偏
【解析】
试题分析：闭合开关时发现灵敏 ( http: / / www.21cnjy.com )电流计的指针向右偏了，说明当磁通量增加时灵敏电流计的指针向右偏， 合上开关后将线圈A迅速从线圈B中拔出时，磁通量减小，敏电流计的指针向左偏；线圈A插入线圈B后，将滑动变阻器滑片迅速向左移动时，电流减小，磁通量减小，灵敏电流计的指针向左偏。 21*cnjy*com
考点：研究电磁感应现象
46．（1）合上（或断开）开关瞬间（2）将原线圈插入副线圈或从副线圈中取出 （3）将原线圈放到副线圈中，移动滑动变阻器的滑动片
( http: / / www.21cnjy.com )
【解析】
试题分析：通过改变线圈中的电流（开关断开或闭 ( http: / / www.21cnjy.com )合，改变滑动变阻器的电阻）和改变磁场的强弱（原线圈靠近或远离副线圈）分别改变穿过副线圈的磁通量。
考点：考查了感应电流产生条件
47．D
【解析】
试题分析：闭合电键瞬间和断开电键瞬间，都会 ( http: / / www.21cnjy.com )引起A中电流的变化，从而导致穿过B的磁通量的变化，产生感应电流；选项AB错误；闭合电键后拔出铁芯瞬间，会导致穿过B的磁通量的变化，产生感应电流，选项C错误；断开电键使变阻器的滑动头向右移动时，电路中的电流总是零，则穿过B的磁通量不变，故不会产生感应电流，选项D正确；故选D.
考点：电磁感应现象。
48．（1）实物图上连线如图所示；（2）左偏。
( http: / / www.21cnjy.com )
【解析】
试题解析：（1）由于图中已经将一根导线连接在了电路中，说明线圈A接电源、开关和变阻器，线圈B接电流表，实物电路如上图所示。
（2）由于在电键刚闭合时电流表指针右偏，说明 ( http: / / www.21cnjy.com )线圈A中的磁场在增大，故线圈B产生的磁场与A产生的磁场会相反；而当电键闭合后滑动变阻器的滑动触头向接线柱C移动时，电阻变大，电流变小，A的磁场变小，故线圈B会产生与A相同方向的磁场以阻碍这种减小，故此时B中产生的感应电流与原来相反，故电流表指针的偏转方向也相反，电流表指针向左偏。
考点：研究电磁感应现象的实验。
49．（1）a，移动滑动变阻器的滑片（线圈A在线圈C中拔出或插入、断开电键等）
（2） 35mA ，×1K
【解析】
试题分析：（1）当穿过闭合回路 ( http: / / www.21cnjy.com )的磁通量发生变化时，会产生感应电流．闭合电键前，滑动变阻器阻值应最大，则滑片P应置于a端．当移动滑动变阻器滑片，电流变化，线圈周围的磁场发生变化，穿过C线圈的磁通量发生变化，会产生感应电流．当线圈A在线圈C中拔出或插入的过程，穿过线圈C的磁通量发生变化，会产生感应电流．
（2）当选用量程为50mA的电流档测量电流时 ( http: / / www.21cnjy.com )，分度值为1mA，所以所测电流为35mA,测量电阻时，由于表盘刻度不均匀，为减小误差，应让指针指在中间位置，故选用×1K档位，
考点：考查了感应电流产生，多用电表的使用
50．①如图 ② 右
【解析】
试题分析：电路为串联电路，如图所示
当闭合开关时，发现电流计指 ( http: / / www.21cnjy.com )针向右偏，说明电流增大时产生的感应电流方向向右偏，所以将滑动变阻器的滑片向右滑动时，即滑动变阻器电阻减小，电流增大，故产生的感应电流和闭合开关时产生的感应电流方向一致，都向右偏
考点：考查了感应电流产生条件
A
通电螺线管使小磁针偏转
D
通电直导线使小磁针偏转
B
金属棒在磁场中运动使电流计指针偏转
C
通电导线在磁场中运动
S
P
A
B
a d
b c
O1
O2
乙A
丙
丁
甲A
甲 乙 丙 丁
磁铁
音圈
金属膜片
声波
A
E
S
L
原
线圈
E
G
A
B
K
A
B
P
+
原
线圈
E
G
A
B
K
21世纪教育网 -- 中国最大型、最专业的中小学教育资源门户网站。 版权所有@21世纪教育网
选修3-2第四章电磁感应第二节探究感应电流的产生条件
第I卷（选择题）
评卷人 得分
一、选择题
1．某学生做观察电磁感应现象的实验，错将 ( http: / / www.21cnjy.com )电流表、线圈A和B、滑动变阻器、蓄电池、电键用导线连接成如下图的实验电路，则下列说法中正确的是（ ）
( http: / / www.21cnjy.com )
A．接通和断开电键时，电流表的指针都不发生偏转
B．接通和断开电键时，电流表指针偏转方向一正一反
C．电键接通，分别向左和向右移动滑线变阻器滑片时，电流表指针偏转方向相同
D．电键接通，分别向左和向右移动滑线变阻器滑片时，电流表指针都不发生偏转
2．关于感应电流，下列说法中正确的是：
A.只要闭合电路内有磁通量，闭合电路中就有感应电流产生
B.穿过螺线管的磁通量发生变化时，螺线管的线圈中就一定有感应电流产生
C.线框不闭合时，即使穿过线圈的磁通量发生变化，线圈中也没有感应电流
D.只要电路的一部分作切割磁感线运动，电路中就一定有感应电流
3．下图是机场的安检人员用手持金属探测器检 ( http: / / www.21cnjy.com )查乘客的情景。当探测线圈靠近金属物体时，在金属物体中就会产生电流，如果能检测出这种变化，就可以判定探测线圈附近有金属物体了。图中能反映出金属探测器工作原理的是
( http: / / www.21cnjy.com )
4．胡老师在物理课上摆出如图所示的实验装置 ( http: / / www.21cnjy.com )来做 “探究感应电流与磁通量变化的关系”的实验，胡老师将要演示的是以下A、B、C、D 4种操作。你认为这4种操作中不会引起电流表指针偏转的操作是
A．闭合开关S
B．断开开关S
C．闭合开关后拔出小线圈A
D．在开关S处于断开状态下，将变阻器的滑片P向右移动
5．如图所示，分别是直流电动机、摇绳发电、磁电式仪表和电磁轨道炮示意图，其中“因动而电”（即因运动而产生电磁感应）的有
( http: / / www.21cnjy.com )
6．如图所示，一闭合金属圆 ( http: / / www.21cnjy.com )环用绝缘细线挂于O点，将圆环拉离平衡位置并释放，圆环摆动过程中经过有界的水平匀强磁场区域，A、B为该磁场的竖直边界，若不计空气阻力，则
( http: / / www.21cnjy.com )
A．圆环向右穿过磁场后，还能摆至原来的高度
B．在进入和离开磁场时，圆环中均有感应电流
C．圆环进入磁场后离平衡位置越近速度越大，感应电流也越大
D．圆环最终将静止在平衡位置
7．弹簧上端固定，下端挂一只条形磁铁，使磁铁上下振动，磁铁的振动幅度不变．若在振动过程中把线圈靠近磁铁，如图所示，观察磁铁的振幅将会发现www.21-cn-jy.com
( http: / / www.21cnjy.com )
A．S闭合时振幅逐渐减小，S断开时振幅不变
B．S闭合时振幅逐渐增大，S断开时振幅不变
C．S闭合或断开，振幅变化相同
D．S闭合或断开，振幅都不发生变化
8．如图所示，绕在铁芯上的线圈与电源、 ( http: / / www.21cnjy.com )滑动变阻器和开关组成一闭合回路，在铁芯的右端套有一个表面绝缘的铜环a，下列各种情况铜环a中不产生感应电流的是
( http: / / www.21cnjy.com )
A．线圈中通以恒定的电流
B．通电时，使变阻器的滑片P匀速移动
C．通电时，使变阻器的滑片P加速移动
D．将开关突然断开的瞬间
9．金属矩形线圈abcd在匀强磁场中做如图所示的运动，线圈中有感应电流的是
10．如图所示，O1O2是矩形导线框abcd的对称轴，其左方有匀强磁场。以下哪些情况下abcd中有感应电流产生，而且感应电流方向逆时针？21世纪教育网版权所有
A．将abcd 向纸外平移 B．将abcd向右平移
C．将abcd以ab为轴转动60° D．将abcd以cd为轴转动60°
11．下列是教材中的四副插图中，关于下列四幅图片所涉及的物理思想、物理方法、物理实验、物理假设，说法不正确的是21教育网
A．图甲是伽利略研究自由落体运动时用以“冲淡”重力而使得时间容易测量采用的一种巧妙方法
B．图乙中小球从A斜面滑下，它要滑上B斜面的等高处，无论B斜面倾角多大，它总是记得自己的起始高度，这是伽利略研究守恒量时采用的方法
C．利用图丙可以探究感应电流方向,图中小磁铁无论向上运动还是向下运动,电流表中指针偏转方向都相同
D．图丁是一种延迟继电器的示意图，即使图中B线圈断开，也不会影响继电器的延迟效果
12．如图所示,长为L的通电直导体 ( http: / / www.21cnjy.com )棒ab放在光滑水平绝缘轨道上,劲度系数为k的水平轻弹簧一端固定,另一端拴在导体棒的中点,且与棒垂直,整个装置处于方向竖直向上、磁感应强度为B的匀强磁场中,弹簧伸长x,导体棒处于静止状态,则
( http: / / www.21cnjy.com )
A.导体棒中的电流方向从b流向a
B.导体棒中的电流大小为
C.若只将磁场方向缓慢顺时针转过一小角度,x变小
D.若只将磁场方向缓慢逆时针转过一小角度,x变大
13．如图所示，半径为R的导线环对 ( http: / / www.21cnjy.com )心、匀速穿过半径也为R的匀强磁场区域，关于导线环中的感应电流随时间的变化关系，下列图像中（以逆时针方向的电流为正）最符合实际的是（ ）
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )
14．在匀强磁场中有一不计电阻的矩形线圈，绕 ( http: / / www.21cnjy.com )垂直磁场的轴匀速转动，产生如图甲所示的正弦交流电，把该交流电接在图乙中理想变压器的A、B两端，电压表和电流表均为理想电表，Rt为热敏电阻（温度升高时其电阻减小），R为定值电阻。下列说法正确的是
( http: / / www.21cnjy.com )
A．在t＝0.01s，穿过该矩形线圈的磁通量为零
B．变压器原线圈两端电压的瞬时值表达式为u＝36sin50πt（V）
C．Rt处温度升高时，电压表V1、V2示数的比值不变
D．Rt处温度升高时，电流表的示数变大，变压器输入功率变大
15．如图两条平行虚线之间 ( http: / / www.21cnjy.com )存在匀强磁场，虚线间的距离为L，磁场方向垂直纸面向里。abcd是位于纸面内的梯形线圈，ad与bc间的距离为L，t＝0时刻，bc边与磁场区域边界重合。现令线圈以恒定速度v沿垂直于磁场区域边界的方向穿过磁场区域，取a→b→c→d→a的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流I随时间t变化的图线可能是下图中的( )21·cn·jy·com
16．如图所示，矩形线框在磁场内做的各种运动中，能够产生感应电流的是
( http: / / www.21cnjy.com )
17．转笔（Pen Sp ( http: / / www.21cnjy.com )inning）是一项用不同的方法与技巧、以手指来转动笔的休闲活动，如图所示。转笔深受广大中学生的喜爱，其中也包含了许多的物理知识，假设某转笔高手能让笔绕其上的某一点O做匀速圆周运动，下列有关该同学转笔中涉及到的物理知识的叙述正确的是（ ）
( http: / / www.21cnjy.com )
A． 笔杆上的点离O点越近的，做圆周运动的向心加速度越大；
B． 笔杆上的各点做圆周运动的向心力是由万有引力提供的；
C． 若该同学使用中性笔，笔尖上的小钢珠有可能因快速的转动做离心运动被甩走；
D． 若该同学使用的是金属笔杆，且考虑地磁场的影响，由于笔杆中不会产生感应电流，因此金属笔杆两端一定不会形成电势差。2-1-c-n-j-y
18．以下有关物理学概念或物理学史说法正确的有
A．匀速圆周运动是速度大小不变的匀变速曲线运动，速度方向始终为切线方向
B．牛顿发现了万有引力定律，库仑用扭秤实验测出了万有引力恒量的数值，从而使万有引力定律有了真正的实用价值
C．行星绕恒星运动轨道为圆形，则它运动的周期平方与轨道半径的三次方之比为常数，此常数的大小与恒星的质量和行星的速度有关
D．奥斯特发现了电流的磁效应，法拉第发现了电磁感应现象，感应电流的方向遵从楞次定律，这是能量守恒定律的必然结果
19．如图所示，直导线MN竖直放置并通以向上的电流I，矩形金属线框abcd与MN处在同一平面，边ab与MN平行，则（ ）
( http: / / www.21cnjy.com )
A.线框向左平移时，线框中有感应电流
B.线框竖直向上平移时，线框中有感应电流
C.线框以MN为轴转动时，线框中有感应电流
D.MN中电流突然变化时，线框中有感应电流
20．如图所示，在纸面内放有一个条形磁铁和一个圆形线圈（位于磁铁正中央），下列情况中能使线圈中产生感应电流的是21·世纪*教育网
A．将磁铁在纸面内向上平移
B．将磁铁在纸面内向右平移
C．将磁铁绕垂直纸面的轴转动
D．将磁铁的N极转向纸外，S极转向纸内
21．从1822年至1831年的近十年 ( http: / / www.21cnjy.com )时间里，英国科学家法拉第心系“磁生电”。在他的研究过程中有两个重要环节：（1）敏锐地觉察并提出“磁生电”的闪光思想；（2）通过大量实验，将“磁生电”（产生感应电流）的情况概括为五种：变化着的电流、变化着的磁场、运动的恒定电流、运动的磁铁、在磁场中运动的导体。结合你学过的相关知识，试判断下列说法正确的是
A．环节（1）提出“磁生电”思想是受到了麦克斯韦电磁场理论的启发
B．环节（1）提出“磁生电”思想是为了对已经观察到的“磁生电”现象做出合理解释
C．环节（2）中五种“磁生电”的条件都可以概括为“穿过闭合导体回路的磁通量发生变化”
D．环节（2）中“在磁场中运动的导体”这种情况不符合“穿过闭合导体回路的磁通量发生变化”这一条件
22．如图所示，甲是回旋加速器的原理图 ( http: / / www.21cnjy.com )，乙是研究自感现象的实验电路图，丙是欧姆表的内部电路图，丁图是动圈式话筒的原理图，下列说法正确的是（ ）
A．甲图是加速带电粒子的装置，其加速电压越大，带电粒子最后获得的速度越大
B．乙图电路开关断开瞬间，灯泡A一定会突然闪亮一下
C．丙图在测量电阻前，需两表笔短接，调节R1使指针指向0Ω
D．丁图利用了电磁感应的原理，声波使膜片振动，从而带动音圈产生感应电流
23．如图所示的线圈中不能产生交变电流的是（ ）
( http: / / www.21cnjy.com )
24．关于磁感线和磁通量的概念，下列说法中正确的是( )
A．磁感线是磁场中客观存在、肉眼看不见的曲线,且总是从磁体的N极指向S极
B．两个磁场叠加的区域，磁感线就有可能相交
C．穿过闭合回路的磁通量发生变化，一定是磁场发生变化引起的
D．穿过线圈的磁通量为零，但该处的磁感应强度不一定为零
25．如图所示，一个U形金属导轨水 ( http: / / www.21cnjy.com )平放置，其上放有一个金属导体棒ab，有一个磁感应强度为B的匀强磁场斜向上穿过轨道平面，且与竖直方向的夹角为θ.在下列各过程中，一定能在轨道回路中产生感应电流的是( )
A．ab向右运动，同时使θ减小
B．磁感应强度B减小，θ角同时也减小
C．ab向左运动，同时增大磁感应强度B
D．ab向右运动，同时增大磁感应强度B和θ角(0°＜0＜90°)
26．如图甲所示，竖直放置的长直导线通以恒定电流，有一矩形线框与导线在同一平面内，在下列情况中线圈产生感应电流的是_______.
( http: / / www.21cnjy.com )
A导线中电流变大
B.线框向右平动
C.线框向下平动
D.线框以ab边为轴转动
E.线框以直导线为轴转动
27．当线圈中的磁通量发生变化时，下列结论正确的是（ ）
A线圈中一定有感应电动势
B.线圈中一定有感应电流
C.线圈中感应电动势的大小跟线圈的电阻有关
D.线圈中感应电流的大小跟线圈回路的电阻有关
28．如图所示，匀强磁场区域宽度为l，使 ( http: / / www.21cnjy.com )一边长为d(d＞l)的矩形线框以恒定速度 v 向右通过磁场区域，该过程中没有感应电流的时间为（ ）
( http: / / www.21cnjy.com )
A B. C. D.
29．如图所示，开始时矩形线圈与磁场垂直，且一半在匀强磁场内一半在匀强磁场外，若要线圈产生感应电流，下列方法中可行的是（ ）
( http: / / www.21cnjy.com )
A.将线圈向左平移一小段距离
B.将线圈向上平移
C.以 a b 为轴转动
D.以 b c为轴转动（小于60°）
30．一个处在匀强磁场中的闭合线圈有一定的磁通量，能使该回路产生感应电流的是（ ）
A.改变磁感应强度
B.改变回路平面与磁场方向的夹角
C.改变闭合线圈所围成的面积
D.线圈在磁场中平移
第II卷（非选择题）
评卷人 得分
二、填空题
31．一个匝数为200匝，面积为20 ( http: / / www.21cnjy.com )cm2的圆线圈，放在匀强磁场中，磁场的方向与线圈平面成30°角，磁感应强度在0.05s内由0.1T均匀增加到0.5T。在此过程中，磁通量的变化量是 Wb，线圈中感应电动势的大小为 V。
32．把一个用丝线悬挂的铅球放在电路中 ( http: / / www.21cnjy.com )的线圈上方,如图所示,在下列三种情况下,悬挂铅球的丝线所受的拉力与铅球不在线圈上方时比较:①当滑动变阻器的滑动头向右移动时,拉力________.②当滑动头向左移动时,拉力_______.③当滑动头不动时________.(填“变大”、“不变”或“变小”)
( http: / / www.21cnjy.com )
33．如图所示，一无限长通电直导线固定在光滑水平面上，金属环质量为0.02kg，在该平面上以、与导线成60°角的初速度运动，其最终的运动状态是__________，环中最多能产生__________J的电能。
( http: / / www.21cnjy.com )
34．如图所示,是用来做电磁感应实验装置的示意图,当闭合开关S时,发现电流表的指针向左偏转一下后,又回到中央位置.现继续进行实验
( http: / / www.21cnjy.com )
（1）把原线圈插入副线圈的过程中,电流表的指针将 .
（2）把原线圈插入副线圈后电流表的指针将
（3）原、副线圈保持不动,把变阻器滑动片P向右移动过程中,电流表的指针将
35．一球冠处于磁感应强度为B ( http: / / www.21cnjy.com )的匀强磁场中，如图所示，若球冠的底面大圆半径为r，磁场方向与球冠底面垂直，则穿过整个球冠的磁通量为_______________.
( http: / / www.21cnjy.com )
36．在探究磁场产生电流的条件，做了右图所示实验，在表格中填写观察到现象。
实验操作 电流表的指针（填偏转或不偏转）
（1）接通开关瞬间
（2）接通开关，移动变阻器滑片
（3）接通开关，变阻器滑片不移动
（4）断开开关瞬间
37．只要闭合电路内的磁通量发生了变化，闭合电路中就产生感应电流。如下图所示，判断实验过程中线圈中有无感应电流。（填“有”或“无”）
①把磁铁插入线圈 感应电流
②把磁铁放在线圈内不动 感应电流
( http: / / www.21cnjy.com )
（2）电量为2×10-6C的点电荷放入 ( http: / / www.21cnjy.com )电场中A点，受到作用力为4×10-4N，方向向右，则A点的场强为 ，方向 。21*cnjy*com
38．如图所示，两同心圆环A、B置于同一水 ( http: / / www.21cnjy.com )平面上，其中A为均匀带正电绝缘环，B为导体环，两环均可绕中心在水平内转动，若A匀速转动，B中________感应电流（填“有”、“无”）；若A、B以相同的转速同方向加速转动，B中__________感应电流（填“有”、“无”）。
( http: / / www.21cnjy.com )
评卷人 得分
三、实验题
39．（6分）如图所示为“研究电磁感应现象”的实验装置图。
( http: / / www.21cnjy.com )
（1）将图中所缺的导线补画完整；
（2）在如果在闭合电键时发现 ( http: / / www.21cnjy.com )灵敏电流计的指针向右偏了一下；那么合上电键后，将滑线变阻器的滑片P向右滑动时，电流计指针将________________。（选填“向右偏转”、“向左偏转”或“指零”）2·1·c·n·j·y
40．(6分)如图所示为“探究电磁感应现象”的实验装置。
(1)请用笔画线代替导线，将电路连接完整
(2)电路正确连接后，闭合电键时发现灵敏电流计的指针向左偏了一下。由此推得闭合电键后以下两种情况：
A．副线圈迅速插入原线圈时，灵敏电流计指针 偏转
B．如图所示，滑动变阻器的滑片迅速向左移动，灵敏电流计指针 偏转
41．如图所示，用图中所示的器材进行研究电磁感应现象。A是直径较小的线圈，B是直径较大的线圈，学生电源能输出交流电和直流电。21教育名师原创作品
( http: / / www.21cnjy.com )
（1）将A线圈放在B线圈中，若想检验在开关S闭合的瞬间，线圈B中是否有电流产生，则右侧的电路需要进一步连线，请你补充完整。
（2）在（1）中将线连接好之后，检查无 ( http: / / www.21cnjy.com )误。闭合开关S的瞬间，灵敏电流计G的指针 （填写“发生偏转”或者“不发生偏转”）；闭合开关S经过一段时间之后，灵敏电流计G的指针 （填写“发生偏转”或者“不发生偏转”）；改变滑动变阻器的触头P的位置，第Ⅰ次缓慢移动，第Ⅱ次快速移动，观察灵敏电流计G的示数可得到的结论是：第Ⅰ次的示数 （填“大于”、“小于”或“等于”）第Ⅱ次的示数；将铁芯插入A线圈中，保持其他不变，断开开关的瞬间，灵敏电流计G的示数与线圈A中没有铁芯断开开关时比较，示数 （填“变大”、“变小”或者“相同”）。
（3）在实验中某实验小组误将电路中的电 ( http: / / www.21cnjy.com )源接在交流电上，闭合开关电路稳定之后，该小组观察灵敏电流计G，看到的现象是 。
42．如图所示的器材可用来研究电磁感应现象及判定感应电流的方向，其中L1为原线圈，L2为副线圈。
( http: / / www.21cnjy.com )
（1）在给出的实物图中，将实验仪器连成完整的实验电路。
（2）在实验过程中，除了查清流入检流计电 ( http: / / www.21cnjy.com )流方向与指针偏转方向之间的关系之外，还应查清_______的绕制方向（选填“L1”、“L2”或“L1和L2”）。
（3）闭合开关之前，应将滑动变阻器的滑动头P处于_______端（选填“左”或“右”）。
43．下图是做探究电磁感应的产生条件实验的器材及示意图。
①在图中用实线代替导线把它们连成实验电路。
②由哪些操作可以使电流表的指针发生偏转
Ⅰ___________________________________
Ⅱ___________________________________
③假设在开关闭合的瞬间，灵敏电流计的指针向左偏转，则当螺线管A向上拔出的过程中，灵敏电流计的指针向_______偏转。（填“左”或“右”）
44．下图是探究感应电流与磁通量变化关系的实 ( http: / / www.21cnjy.com )验，线圈A与电流表相连，线圈B通过变阻器和开关连接在电源上，则可以看到电流表指偏转的是 （填序号）。从中可以得出闭合回路产生感应电流的条件： 。
( http: / / www.21cnjy.com )
A．开关闭合和断开的瞬间
B．开关总是闭合的，滑动变阻器也不动
C．开关总是闭合的，线圈B上下迅速移动
D．开关总是闭合的，迅速移动滑动变阻器的滑片
45．如图所示表示的是“研究电磁感应现象”的实验装置。
( http: / / www.21cnjy.com )
（1）将图中所缺导线补接完整。
（2）如果在闭合开关时发现灵敏电流计 ( http: / / www.21cnjy.com )的指针向右偏了一下，那么合上开关后将线圈A迅速从线圈B中拔出时，电流计指针将___________；线圈A插入线圈B后，将滑动变阻器滑片迅速向左移动时，电流计指针将_____________。（以上两空选填“向右偏”、“向左偏”或“不偏转”）
46．如图所示是研究电磁感应现象实验所 ( http: / / www.21cnjy.com )需的器材，用实线将带有铁芯的线圈A、电源、滑动变阻器和开关连接成原线圈回路，将小量程电流表和线圈B连接成副线圈回路。并列举出在实验中改变副线圈回路磁通量，使副线圈回路产生感应电流的三种方式：
( http: / / www.21cnjy.com )
（1）________________________________；
（2）________________________________；
（3）________________________________。
47．如图为探究产生电磁感应现象条件的实验装置，下列情况不能引起电流计指针转动的是
A．闭合电键瞬间
B．断开电键瞬间
C．闭合电键后拔出铁芯瞬间
D．断开电键使变阻器的滑动头向右移动
48．在研究电磁感应现象的实验中所用的器 ( http: / / www.21cnjy.com )材如图所示。它们是：①电流计、②直流电源、③带铁芯的线圈A、④线圈B、⑤电键、⑥滑动变阻器（用来控制电流以改变磁场强弱）。
（1） 试按实验的要求在实物图上连线（图中已连好一根导线）。
（2） 若连接滑动变阻器的两根导线 ( http: / / www.21cnjy.com )接在接线柱C和D上，而在电键刚闭合时电流表指针右偏，则电键闭合后滑动变阻器的滑动触头向接线柱C移动时，电流计指针将__________（填“左偏”、“右偏”、“不偏”）。【版权所有：21教育】
49．“研究感应电流产生的条件”的实 ( http: / / www.21cnjy.com )验电路如图甲所示。实验表明：当穿过闭合电路的磁通量发生变化时，闭合电路中就会有电流产生。在闭合电键S前，滑动变阻器滑动片P应置于______端（选填“a”或“b”）。电键S闭合后还有多种方法能使线圈C中产生感应电流，试写出其中的一种方法：__________________________。
( http: / / www.21cnjy.com )
（2）多用表的刻度盘如图乙所示，请回答：
当选用量程为50mA的电流档测量电流时，表针指在图示位置，则所测电流为__________mＡ；
若用此多用表测量一个阻值约为2.0×1 ( http: / / www.21cnjy.com )04Ω的电阻，为了使测量比较准确，应选的欧姆档是_________（选填“×10”、“×100”或“×1K”）。
50．用图甲所示的实验器材探 ( http: / / www.21cnjy.com )究感应电流产生的条件.①在图甲中以笔画线代替导线完成未连接的部分电路.②当闭合开关时，发现电流计指针向右偏，保持开关闭合，将滑动变阻器的滑片向右滑动时，指针将向 偏（选填“右”或“左”）.
参考答案
1．A
【解析】
试题分析：蓄电池与原线圈组 ( http: / / www.21cnjy.com )成的电路是恒定直流电路，原线圈中的磁场是恒定磁场，接通和断开电键时副线圈组成的闭合回路无磁通量的变化，故电流表的指针不会发生偏转，选项A正确。
考点：本题旨在考查楞次定律、感应电流产生的条件。
2．C
【解析】
试题分析：当闭合电路中的磁通量发生变化时， ( http: / / www.21cnjy.com )电路中才有感应电流，A中有磁通量，但如果不变化，则也不可能有感应电流，选项A错误；B中如果不是闭合电路，则只能有感应电压而不能形成感应电流，故选项B错误；C中线框不闭合时，即使穿过线圈的磁通量发生变化，线圈中也没有感应电流，故选项C正确；D中如果电路不是闭合的，则电路中也不会产生感应电流，故选项D错误。
考点：法拉第电磁感应定律。
3．B
【解析】
试题分析：金属探测器能探测金属，是根据电磁感应现象，即金属在磁场中切割磁感线运动时产生感应电流，选项B正确.
考点：电磁感应现象
4．D
【解析】
试题分析：闭合开关S 或断开开关S时，流过线 ( http: / / www.21cnjy.com )圈A的电流发生变化，则穿过B的磁通量会发生变化，故在B线圈中会产生感应电流，使指针偏转；故AB错误；闭合开关后拔出小线圈A，穿过B的磁通量会发生变化，故在B线圈中会产生感应电流，使指针偏转；故C错误；在开关S处于断开状态下，将变阻器的滑片P向右移动，则流过线圈A的电流不发生变化，则穿过B的磁通量不会发生变化，故在B线圈中不会产生感应电流，指针不偏转；故选项D错误；故选D。
考点：电磁感应现象。
5．B
【解析】
试题分析：直流电动机使用了电源产生电流，选项 ( http: / / www.21cnjy.com )A错误；绳子在摇动过程中切割地磁场的磁感线，从而产生电流，引起电流表的指针偏转，选项B正确；磁电式仪表是用来测量电路中的电流或者电压，本身并不能产生电，选项C错误；电磁轨道炮是利用电流在磁场中受到安培力作用的原理工作的，选项D错误。
考点：本题旨在考查电磁感应的应用。
6．B
【解析】
试题分析：在进入和离开磁场时 ( http: / / www.21cnjy.com )，由于穿过圆环的磁通量发生变化，故圆环中均有感应电流，即产生电能，消耗机械能，所以圆环向右穿过磁场后，不能摆至原来的高度，选项A错误，B正确；圆环进入磁场后离平衡位置越近速度越大，但是由于穿过圆环的磁通量不变，故无感应电流产生，选项C错误；随着电能的产生，机械能逐渐减小，当线圈只在磁场内摆动时，不产生电能，故最终线圈在磁场区域来会摆动，选项D错误；故选B.
考点：电磁感应现象；能量守恒.
7．A
【解析】
试题分析：S闭合时，由于磁铁的上 ( http: / / www.21cnjy.com )下振动，穿过线圈的磁通量不断变化在线圈中产生感应电流，即有电能产生，消耗机械能，所以振幅逐渐减小；S断开时，线圈中无电能产生，不消耗机械能，故振幅不变，选项A正确.
考点：振动的能量；电磁感应现象.
8．A
【解析】
试题分析：线圈中通以恒定的电流时，穿过线圈 ( http: / / www.21cnjy.com )a的磁通量不变，故a中无感应电流产生，选项A正确；通电时，无论使变阻器的滑片P匀速移动还是加速移动，线圈中的电流都要变化，从而穿过a的磁通量变化，使a中产生感应电流，选项BC错误；将开关突然断开的瞬间，线圈中电流迅速减小，故穿过a的磁通量减小，使a中产生感应电流，选项D错误；故选A.
考点：电磁感应现象.
9．A
【解析】
试题分析：当穿过闭合回路的磁通量发生变 ( http: / / www.21cnjy.com )化时，线圈中有感应电流产生；则A中线圈的磁通量不断变化，故有感应电流，选项A正确；BCD中穿过线圈的磁通量都不变，故无感应电流，选项BCD错误；故选A.【来源：21cnj*y.co*m】
考点：电磁感应现象.
10．BD
【解析】
试题分析：导线框向外平移穿过线框的磁通量不变，因此无感应电流，故A项错；导线框向右平移时，穿过线框的磁通量减少，因此产生感应电流，用楞次定律或右手定则可判断电流方向沿逆时针，故B项正确；将abcd 以ab为轴无论向里转还是向外转过600，线框在垂直于磁场方向的投影面积是线框面积的一半，由磁通量公式知，穿过线框的磁通量不变，因此无电流产生，故C项错；将线框以cd为轴转动600 ，穿过线框的磁通量减为零，因此产生感应电流，用楞次定律可判断电流方向沿逆时针，故D项正确。
考点：本题考查了产生感应电流的条件和判断感应电流方向的楞次定律或右手定则。
11．BCD
【解析】
试题分析：A、伽利略设想物体下落的 ( http: / / www.21cnjy.com )速度与时间成正比，因为当时无法测量物体的瞬时速度，所以伽利略通过数学推导证明如果速度与时间成正比，那么位移与时间的平方成正比；由于当时用滴水法计算，无法记录自由落体的较短时间，伽利略设计了让铜球沿阻力很小的斜面滚下，来“冲淡”重力得作用效果，而小球在斜面上运动的加速度要比它竖直下落的加速度小得多，所用时间长的多，所以容易测量．伽利略做了上百次实验，并通过抽象思维在实验结果上做了合理外推．所以伽利略用来抽象思维、数学推导和科学实验相结合的方法，故A正确；B、伽利略的理想斜面实验的方法是：建立了理想模型，进行实际实验，假设理想情况，再经过逻辑推导得出结论，结合实际的实验，再推导出理想状态下的结果：小球从A斜面滑下，它要滑上B斜面的等高处，无论B斜面倾角多大，它总是记得自己的起始高度，故B正确；C、根据楞次定律可知，小磁铁无论向上运动还是向下运动，电流表中指针偏转方向相反，故C错误；D、S断开瞬间，A线圈中电流迅速减小，铁芯中的磁场减弱，闭合的线圈B中产生感应电流磁场阻碍原磁场减弱，达到延时作用，线圈B不闭合，则不会产生感应电流，不会有此效果，故D错误；本题选择错误的故选BCD．
考点：本题考查楞次定律、自由落体运动、物理学史。
12．BC
【解析】
试题分析：由左手定则可知，导体棒中的电流方向从a流向b，选项A错误；因可得，选项B正确；若只将磁场方向缓慢顺时针转过一小角度，则安培力沿水平向右的分量减小，则x变小，选项C正确；若只将磁场方向缓慢逆时针转过一小角度，则安培力沿水平向右的分量减小，则x变小，选项D错误；故选BC.
考点：左手定则；安培力.
13．C
【解析】
试题分析：开始时进入磁场切割磁感 ( http: / / www.21cnjy.com )线，根据右手定则可知，电流方向为逆时针，即为正方向，当开始出磁场时，回路中磁通量减小，产生的感应电流为顺时针，方向为负方向；当进入磁场时，切割的有效长度变大，则产生感应电流也变大；当离开磁场时，切割的有效长度变小，则产生感应电流也变小，故ABD错误，C正确；
考点：右手定则；法拉第电磁感应定律。
14．D
【解析】
试题分析：在t＝0.01s，感应电动势为零，线圈平面与磁场垂直，穿过该矩形线圈的磁通量有最大值，故A错误；由甲图可知交变电流周期为，，电压的瞬时值表达式为，故B错误；Rt处温度升高，Rt阻值减小，电压表V1测原线圈两端电压，示数不变，电压表V2测Rt两端电压，示数减小，电压表V1、V2示数的比值变大，故C错误；副线圈两端电压不变，回路中阻值减小，电流增大，电流表的示数变大，变压器输入功率变大，故D正确。
考点：交变电流
15．C
【解析】
试题分析：由楞次定律可知当bc进入匀强 ( http: / / www.21cnjy.com )磁场至其离开时，线圈磁通量逐渐增大感生电流为负、并且由于磁通量的变化速率在逐渐减小故感应电流的大小应逐渐减小，同理bc离开匀强磁场后，线圈磁通量逐渐减小感生电流为正、并且由于磁通量的变化速率在逐渐减小故感应电流的大小应逐渐减小，由此可知ABD错误、C项正确。
考点：本题考查了楞次定律
16．B
【解析】
试题分析：A中线圈运动时，穿过线圈 ( http: / / www.21cnjy.com )的磁通量不变，无感应电流；CD中线圈运动时穿过线圈的磁通量总为零，故无感应电流；只有B中，当线圈匀速转动时，穿过线圈的磁通量不断变化，故有电流产生，故选B.
考点：电磁感应现象.
17．C
【解析】
试题分析：笔杆上各点的角速度相同，根据可知，笔杆上的点离O点越近的，做圆周运动的向心加速度越小，选项A错误；笔杆上的各点做圆周运动的向心力是由笔杆对该点的作用力提供的，选项B错误；若该同学使用中性笔，若转动过快，则笔尖上的小钢珠有可能因快速的转动做离心运动被甩走，选项C正确；若考虑地磁场的影响，由于笔杆转动时可能要切割磁感线而使金属笔杆两端形成电势差，选项D错误；故选C。
考点：圆周运动；电磁感应现象。
18．D
【解析】
试题分析：匀速圆周运动是速度大小不变的变速曲线运动，速度方向始终为切线方向，选项A错误；牛顿发现了万有引力定律，卡文迪许用扭秤实验测出了万有引力恒量的数值，从而使万有引力定律有了真正的实用价值，选项B错误；行星绕恒星运动轨道为椭圆形，则它运动的周期平方与轨道半长轴的三次方之比为常数，此常数的大小只与恒星的质量有关 ，与行星的速度无关，故选项C错误；奥斯特发现了电流的磁效应，法拉第发现了电磁感应现象，感应电流的方向遵从楞次定律，这是能量守恒定律的必然结果，选项D正确；故选D.
考点：物理学史；圆周运动；万有引力定律。
19．AD
【解析】
试题分析：本题为通电直导线磁感应强度 ( http: / / www.21cnjy.com )方向的确定，根据右手螺旋定则，大拇指指向电流方向，四指环绕方向即为磁场方向，即在MN周围产生成同心圆形式的磁场，且越往外走磁感应强度越小，对于MN而言，其左端磁感应方向向外，其右端磁感应方向向里，故可以把模型简化为矩形框处于垂直纸面向里，且越往右走越稀的磁场中。故当线框向左平移时候，磁通量变大，能产生感应电动势，由于线圈闭合，继而产生感应电流，故A正确。当线圈向上或者转动时候，由于产生的磁场是同心圆，故磁通量无变化，故不能产生感应电动势，即不能产生感应电流，故B.C均错误。当MN中电流增大时候，感应磁场增大则磁通量的变化量增大，故有感应电流，D正确。
考点：感应电流产生的条件，通电指导线周围磁感线的分布
20．D
【解析】
试题分析：当穿过闭合回路的磁通量发生变 ( http: / / www.21cnjy.com )化时，电路中有感应电流产生。产生感应电流的条件：（1）闭合回路；（2）磁通量发生变化。图中位置时，从N极到S极的磁感线与圆形线圈的平面平行，磁通量为零，磁铁在纸面内向上平移时，磁铁在纸面向右平移，磁铁绕垂直纸面内的轴转动，这三种情况线圈满足闭合回路的条件，磁感线仍然与圆形线圈平面平行，磁通量没有发生变化，所以A、B、C项错误；图中位置时，从N极到S极的磁感线与圆形线圈的平面平行，磁通量为零，当N极转向纸外，S极转向纸内时，有磁感线穿过圆形线圈，磁通量发生了变化，满足产生感应电流的条件，所以D项正确。
考点：本题考查了法拉第电磁感应定律
21．C
【解析】
试题分析：环节（1）提出 ( http: / / www.21cnjy.com )“磁生电”思想是受到奥斯特发现在电生磁的现象的启发，A错误；当时提出“磁生电”时还没能观察到磁生电现象，B错误；在环节（2）中五种“磁生电”的条件总体可以概括为“穿过闭合导体回路的磁通量发生变化”就能产生感应电流，C正确；“在磁场中运动的导体”如果形成闭合回路，就产生感应电流，若只有一根导体棒，只能产生感应电动势，也是电磁感应现象，因此D错误。
考点：电场感应现象
22．CD
【解析】
试题分析：甲中的回旋加速器最后获得 ( http: / / www.21cnjy.com )的最大速度与加速器的半径有关，与加速电压无关，A错误；当电感线圈的感量较小时，开关S断开时，产生的感应电动势较小，此时灯泡不一定会突然闪一下，故B错误；用万用电表测量电阻前，需要使两表笔短接，调节R1使指针指向0，故C正确；丁图的话筒是将声音的振动转化为变化的电流，即通过膜的振动切割磁感线，使线圈中产生感应电流，故D正确。
考点：回旋加速器、电感现象、万用电表的原理及电磁感应。
23．A
【解析】
试题分析：产生交流电的条 ( http: / / www.21cnjy.com )件是穿过闭合线圈的磁通量变化，而线圈若是绕着垂直于磁场的转轴转动时，可产生感应电流，故B、C、D中有感应电流产生，A图中没有感应电流产生．本题选不产生感应电流的，故选A．www-2-1-cnjy-com
考点：本题考查了交流发电机及其产生正弦式电流的原理、交变电流、电磁感应．
24．D
【解析】
试题分析：磁感线是假象的，并不是客观存在的．故A错误；任何两条磁感线都不相交，故B错误；根据磁通量的定义，磁通量的变化可能是由于磁场变化引起的，也可能是闭合回路的面积S变化产生的．故C错误；根据磁通量的定义，当线圈平行于磁场时，穿过的磁通量为零，但磁感应强度不为零，故D正确．
考点：考查了对磁感线和磁通量的理解
25．A
【解析】设此时回路面积为S ，据题 ( http: / / www.21cnjy.com )意，磁通量Φ＝BScos θ，A选项中，S增大，θ减小，即cos θ增大，则Φ增大，所以A对；B选项中，磁感应强度B减小，θ减小即cos θ增大，则Φ可能不变，B错；C选项中，S减小，磁感应强度B增大，则Φ可能不变，C错；D选项中，S增大，磁感应强度B增大，θ增大，cos θ减小，则Φ可能不变，D错．
26．ABD
【解析】
试题分析：讨论是否产生感应电流， ( http: / / www.21cnjy.com )需分析通电导线周围的磁场分布情况.通电导线周围的磁感线是一系列同心圆，且由内向外由密变疏，即越远离导线磁感线越疏.
对A选项，因I增大而引起导线周围磁场的磁感应强度增大，故A正确.
对B选项，因离开直导线方向越远，磁感线分布越疏（如图乙所示），因此线框向右平动时，穿过线框的磁通量变小，故B正确.
对C选项，由乙图可知线框向下平动时穿过线框的磁通量不变，故C错.
对D选项，可用一些特殊位置来分析， ( http: / / www.21cnjy.com )当线框在如图乙所示位置时，穿过线框的磁通量最大，当线框转过90°时，穿过线框的磁通量最小：Φ=0，因此可以判定线框以ab为轴转动时磁通量一定变化，故D正确. 21cnjy.com
对E选项，先画出俯视图（丙），由图可看出线框绕直导线转动时，在任何一个位置穿过线框的磁感线条数不变，因此无感应电流，故E错
( http: / / www.21cnjy.com )
考点：考查了感应电流产生条件
27．AD
【解析】
试题分析：磁通量发生变化一 ( http: / / www.21cnjy.com )定产生感应电动势，但只有在闭合回路中才会产生感应电流，选项A正确，B错误；感应电动势的大小只与磁通量的变化率成正比，与电阻无关，但感应电流与电阻有关，所以选项C错误，D正确
考点：考查了法拉第电磁感应定律
28．C
【解析】
试题分析：矩形线框从左边进入磁场时由于面积逐渐变大，磁通量发生变化，能产生感应电流，当到达如下图甲所示位置(矩形线框右边刚好到达磁场右边界)，再向右运动至下图乙所示位置(矩形线框左边刚好到达磁场左边界)的过程中线圈的磁通量未发生变化，当然不能产生感应电流；当线圈从图乙向右运动时，通量发生变化，又能产生感应电流。因此不产生感应电流的时间t=
( http: / / www.21cnjy.com )
考点：考查了导体切割磁感线运动
29．AC
【解析】
试题分析：根据电磁感应现象产生 ( http: / / www.21cnjy.com )的条件，穿过闭合电路的磁通量发生变化进行判断。线圈向左平移一小段距离，只要不完全进入磁场，可改变磁通量；以ab为轴转动，线圈的磁通量会发生变化；但线圈在磁场中向上平移磁通量不变，以bc为轴转动小于60°，则在转动过程中线圈的磁通量也不会发生变化。
考点：考查了感应电流产生条件
30．ABC
【解析】
试题分析：根据电磁感应电流产生的条件，穿过闭合电路的磁通量发生变化进行判断，根据磁通量的公式可得磁通量由磁感应强度和面积共同决定，改变磁感应强度，改变回路平面与磁场方向的夹角，改变闭合线圈所围成的面积，均可改变磁通量，但线圈在磁场中的平移不一定改变磁通量，故ABC正确
考点：考查了感应电流产生条件
31．4×10-4 Wb 1.6V
【解析】
试题分析：根据磁通量公式
圆线圈在匀强磁场中，现让磁感强度在0.05s内由0.1T均匀地增加到0.5T．
所以穿过线圈的磁通量变化量是：
由法拉第电磁感应定律
考点：磁通量及磁通量的变化、法拉第电磁感应定律。
32．变小 ；变大；不变
【解析】
试题分析：铅球相当于口朝下的线圈，当滑动变阻 ( http: / / www.21cnjy.com )器的滑动头向右移动时，电流增大磁场增强，由楞次定律可知线圈与铅球互相排斥，则拉力变小；理由类似于上面，由于电流减小，由楞次定律可知线圈与铅球互相吸引，则拉力变大；同理，滑动变阻器的滑动端不移动时，电流没有变化，则铅球没有感应电流出现，则拉力不变【出处：21教育名师】
考点：楞次定律.
33．匀速直线运动；0.03
【解析】金属环最终会沿与通电直导线平 ( http: / / www.21cnjy.com )行的直线，做匀速直线运动；最终速度v=v0cos60°由能量守恒定律，得环中最多能产生电能E=ΔEk=0.03J
【考点定位】电磁感应；能量守恒定律
34．（1）左偏 （2）指零或回到中央 （3）左偏
【解析】
试题分析：当闭合开关S时 ( http: / / www.21cnjy.com )，电流表的指针向左偏转一下，说明当穿过选项B的磁通量变大时，电流表指针向左偏转，故（1）当把原线圈插入副线圈的过程中，穿过副线圈B的磁通量变大，则电流表的指针也将向左偏转；（2）把原线圈插入副线圈后，由于穿过次级的磁通量不变，故电流表的指针将指零；（3）原、副线圈保持不动，把变阻器滑动片P向右移动过程中，通过A线圈的电流变大，则穿过B线圈的磁通量变大，故电流表的指针将左偏；
考点：研究电磁感应现象.
35．Bπr 2
【解析】
试题分析：磁通量的计算是计算有效面积内磁通量的多少，所以球冠的磁通量取决于底面积的磁通量，所以整个球冠的磁通量为
考点：考查了磁通量的计算
36．偏转；偏转；不偏转；偏转
【解析】
试题分析：（1）接通开关瞬间，穿过副线圈磁通量增加，产生感应电流，则电流表指针偏转．
（2）接通开关，移动变阻器滑片，原线圈中电流变化，则穿过副线圈的磁通量变化，产生感应电流，电流表指针偏转．
（3）接通开关，变阻器滑片不移动，原线圈中的电流不变，穿过副线圈的磁通量不变，不产生感应电流，电流表指针不偏转．
（4）断开开关瞬间，穿过副线圈磁通量减小，产生感应电流，电流表指针偏转．
考点：考查了探究磁场产生电流的条件实验
37．（1）有、无（2）200N/C、向右
【解析】
试题分析：（1）穿过闭合 ( http: / / www.21cnjy.com )回路的磁通量发生变化，电路中产生感应电流；由图示可知，电路闭合，①把磁铁插入线圈时，床线圈的磁通量发生变化，线圈中有感应电流；
②把磁铁放在线圈内不动，穿过线圈的磁通量不变，线圈中无感应电流．
（2）A点的场强大小是：；
根据该试探电荷带正电，则A点的场强方向与电场力方向相同，向右；
考点：考查了法拉第电磁感应，电场强度
38．无，有
【解析】
试题分析：若A匀速转动，相当于产生了 ( http: / / www.21cnjy.com )一不变的环形电流，B中的磁通量不发生变化，不产生感应电流．若A加速转动，则相当于电流增大，B中的磁通量增加，能够产生感应电流，但因所带的电量的正负不知，不能确定A中的电流的方向，故不知磁场的方向，则不能由安培定则得B中会产生感觉应电流的方向．
考点：考查感应电流的产生条件．
39．（1）连线如下图（3分）；（2）向右偏转（3分）。
【解析】
试题分析：（1）将电源、电键、变阻器、小螺线管串联成一个回路，再将电流计与大螺线管串联成另一个回路，电路图如图所示。
（2）闭合开关，穿过副线圈的磁通量增大 ( http: / / www.21cnjy.com )，灵敏电流表的指针向右偏；那么合上电键后，将滑线变阻器的滑片P向右滑动时，滑动变阻器接入电路的阻值变小，原线圈电流变大，穿过副线圈的磁场方向不变，但磁通量变大，灵敏电流计指针将右偏转．
考点：本题考查探究电磁感应产生的条件和楞次定律。
40．(1)如图所示
(2)A；左；B．右。
【解析】
试题分析：（1）电源、开关与变阻器相连， ( http: / / www.21cnjy.com )接在副线圈上，原线圈接灵敏电流计；（2）因为闭合电键时发现灵敏电流计的指针向左偏了一下，说明电流减小时，线圈的磁通量减小时，灵敏电流计的指针向左偏，则副线圈迅速插入原线圈时，原线圈中的磁通量在变大，故灵敏电流计的指针向右偏；当滑动变阻器的滑片迅速向左移动时，通过原线圈的电流变小，故灵敏电流计的指针向左偏。
考点：楞次定律。
41．（1）如图所示：
( http: / / www.21cnjy.com )
（2）发生偏转；不发生偏转；小于；变大
（3）灵敏电流计G不停的来回运动。
【解析】
试题分析：在（1）中将线连接好之后，检 ( http: / / www.21cnjy.com )查无误。闭合开关S的瞬间，导致大线圈磁通量发生变化，产生感应电流，所以灵敏电流计G的指针发生偏转；当闭合开关S经过一段时间之后，回路中磁通量不在发生变化，则回路中没有感应电流，所以灵敏电流计G的指针不发生偏转；改变滑动变阻器的触头P的位置同时快慢不同，则回路产生的感应电动势不同，所以产生的感应电流不同，快速移动的感应电动势大，所以电流大，指针偏转的程度大；将铁芯插入A线圈中，产生的感应电动势大所以电流大，指针偏转的程度大；如果将电路中的电源接在交流电上，闭合开关电路之后由于交变电流的大小和方向随着时间发生变化，所以不停的产生感应电流，所以指针不停的运动。
42．（1）作图（3分） （2）L1和L2（2分） （3）右端（2分）
【解析】
试题分析：（1）电源，线圈，开关，滑动变阻器组成一个闭合回路，电流表和线圈组成一个闭合回路，如图所示
( http: / / www.21cnjy.com )
（2）还应查清“L1和L2” 绕制方向
（3）闭合开关之前，应将滑动变阻器的滑动头P处于右端，此时滑动变阻器接入电路的阻值最大．
考点：研究电磁感应现象及判定感应电流的方向
43．①解析如下图
②Ⅰ将开关闭合（或者断开） Ⅱ将螺线管A插入（或拔出）螺线管B ③右
【解析】
试题分析：②要使电流表发生偏转就要使得线圈产 ( http: / / www.21cnjy.com )生感应电流。要使线圈产生感应电流就要使线圈产生感应电动势，要使线圈产生感应电动势就要使得通过线圈中的磁通量发生变化。凡是能引起线圈中磁通量变化的操作都能产生感应电流。 ③当开关闭合的瞬间，磁通量增大，所以感应磁通量必定与原磁通量反向，而当把A拔出的时候，磁通量必定减少，产生的感应磁通量必定为补充。由于两次产生的感应磁通量方向相反故指针偏转方向必定相反。
考点：电磁感应现象的产生条件、楞次定律
44．（1）ACD, （2）穿过闭合回路的磁通量发生变化
【解析】
试题分析：当闭合开关瞬间，电流 ( http: / / www.21cnjy.com )从无到有，则线圈B有磁场，导致线圈A的磁通量增大，从而产生感应电流，当开关断开的瞬间，电流从有到无，则线圈B的磁场从有到无，导致线圈A的磁通量减少，从而产生感应电流，故可以看到电流表指针偏转；开关总是闭合的，滑动变阻器也不动时，线圈B中的磁场恒定不变，线圈A的磁通量不变，无电流产生，故看不到电流表指针偏转；开关总是闭合的，线圈B上下迅速移动时，导致线圈A的磁通量减小或增大，从而产生感应电流，故可以看到电流表指针偏转；开关总是闭合的，迅速移动滑动变阻器的滑片时，导致线圈A的磁通量减小或增大，从而产生感应电流，故可以看到电流表指针偏转．所以可以看到电流表指针偏转是ACD．【来源：21·世纪·教育·网】
由实验可知：电流表指针发生偏转的， ( http: / / www.21cnjy.com )即产生感应电流的现象有：磁场由无到有，磁场由有到无，磁场变强或变弱，概括可得：只要闭合电路中的磁通量发生变化就能产生感应电流．
考点：本题通过研究电磁感应现象，考查感应电流产生的条件，意在考查考生的实验探究能力．
45．（1）见图
( http: / / www.21cnjy.com )
（2）向左偏，向左偏
【解析】
试题分析：闭合开关时发现灵敏 ( http: / / www.21cnjy.com )电流计的指针向右偏了，说明当磁通量增加时灵敏电流计的指针向右偏， 合上开关后将线圈A迅速从线圈B中拔出时，磁通量减小，敏电流计的指针向左偏；线圈A插入线圈B后，将滑动变阻器滑片迅速向左移动时，电流减小，磁通量减小，灵敏电流计的指针向左偏。 21*cnjy*com
考点：研究电磁感应现象
46．（1）合上（或断开）开关瞬间（2）将原线圈插入副线圈或从副线圈中取出 （3）将原线圈放到副线圈中，移动滑动变阻器的滑动片
( http: / / www.21cnjy.com )
【解析】
试题分析：通过改变线圈中的电流（开关断开或闭 ( http: / / www.21cnjy.com )合，改变滑动变阻器的电阻）和改变磁场的强弱（原线圈靠近或远离副线圈）分别改变穿过副线圈的磁通量。
考点：考查了感应电流产生条件
47．D
【解析】
试题分析：闭合电键瞬间和断开电键瞬间，都会 ( http: / / www.21cnjy.com )引起A中电流的变化，从而导致穿过B的磁通量的变化，产生感应电流；选项AB错误；闭合电键后拔出铁芯瞬间，会导致穿过B的磁通量的变化，产生感应电流，选项C错误；断开电键使变阻器的滑动头向右移动时，电路中的电流总是零，则穿过B的磁通量不变，故不会产生感应电流，选项D正确；故选D.
考点：电磁感应现象。
48．（1）实物图上连线如图所示；（2）左偏。
( http: / / www.21cnjy.com )
【解析】
试题解析：（1）由于图中已经将一根导线连接在了电路中，说明线圈A接电源、开关和变阻器，线圈B接电流表，实物电路如上图所示。
（2）由于在电键刚闭合时电流表指针右偏，说明 ( http: / / www.21cnjy.com )线圈A中的磁场在增大，故线圈B产生的磁场与A产生的磁场会相反；而当电键闭合后滑动变阻器的滑动触头向接线柱C移动时，电阻变大，电流变小，A的磁场变小，故线圈B会产生与A相同方向的磁场以阻碍这种减小，故此时B中产生的感应电流与原来相反，故电流表指针的偏转方向也相反，电流表指针向左偏。
考点：研究电磁感应现象的实验。
49．（1）a，移动滑动变阻器的滑片（线圈A在线圈C中拔出或插入、断开电键等）
（2） 35mA ，×1K
【解析】
试题分析：（1）当穿过闭合回路 ( http: / / www.21cnjy.com )的磁通量发生变化时，会产生感应电流．闭合电键前，滑动变阻器阻值应最大，则滑片P应置于a端．当移动滑动变阻器滑片，电流变化，线圈周围的磁场发生变化，穿过C线圈的磁通量发生变化，会产生感应电流．当线圈A在线圈C中拔出或插入的过程，穿过线圈C的磁通量发生变化，会产生感应电流．
（2）当选用量程为50mA的电流档测量电流时 ( http: / / www.21cnjy.com )，分度值为1mA，所以所测电流为35mA,测量电阻时，由于表盘刻度不均匀，为减小误差，应让指针指在中间位置，故选用×1K档位，
考点：考查了感应电流产生，多用电表的使用
50．①如图 ② 右
【解析】
试题分析：电路为串联电路，如图所示
当闭合开关时，发现电流计指 ( http: / / www.21cnjy.com )针向右偏，说明电流增大时产生的感应电流方向向右偏，所以将滑动变阻器的滑片向右滑动时，即滑动变阻器电阻减小，电流增大，故产生的感应电流和闭合开关时产生的感应电流方向一致，都向右偏
考点：考查了感应电流产生条件
A
通电螺线管使小磁针偏转
D
通电直导线使小磁针偏转
B
金属棒在磁场中运动使电流计指针偏转
C
通电导线在磁场中运动
S
P
A
B
a d
b c
O1
O2
乙A
丙
丁
甲A
甲 乙 丙 丁
磁铁
音圈
金属膜片
声波
A
E
S
L
原
线圈
E
G
A
B
K
A
B
P
+
原
线圈
E
G
A
B
K
21世纪教育网 -- 中国最大型、最专业的中小学教育资源门户网站。 版权所有@21世纪教育网
