本资料来自于资源最齐全的２１世纪教育网www.21cnjy.com

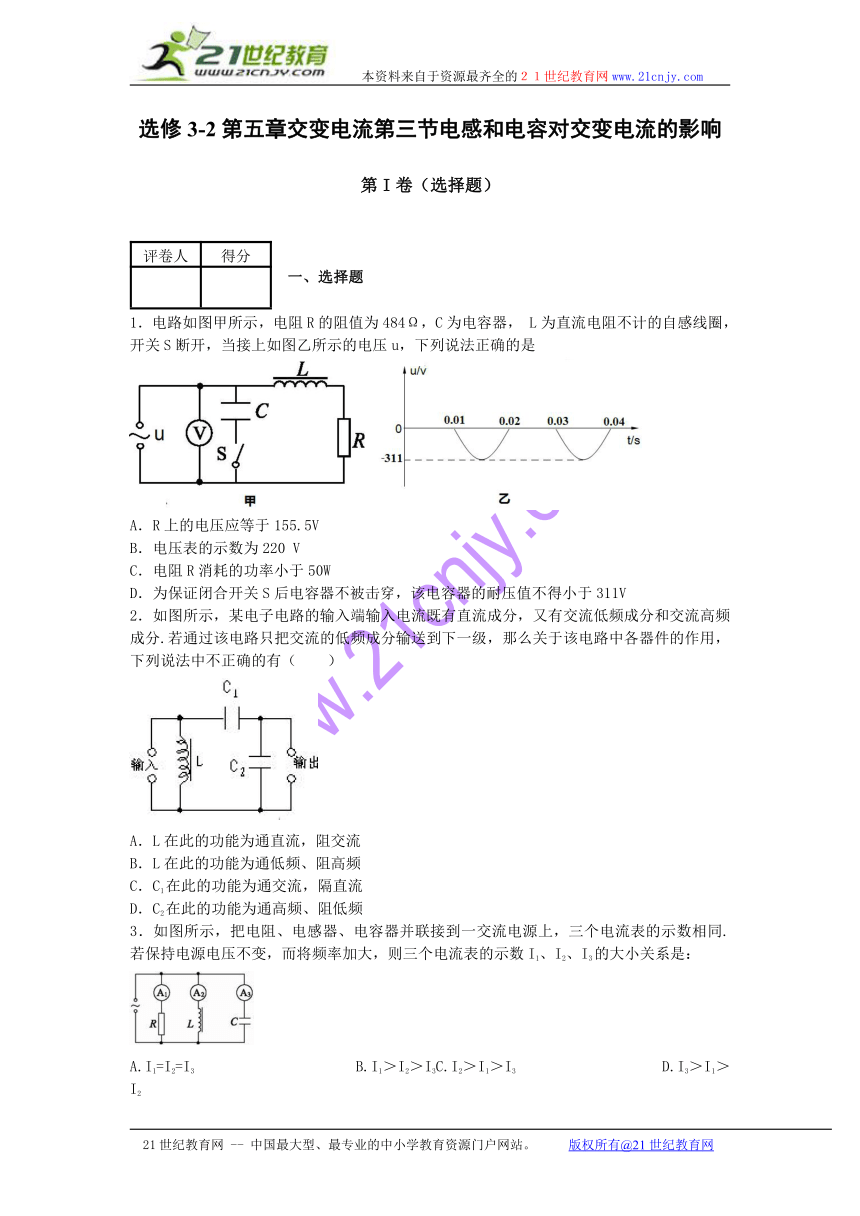

选修3-2第五章交变电流第三节电感和电容对交变电流的影响
第I卷（选择题）
评卷人 得分
一、选择题
1．电路如图甲所示，电阻R的阻值为484 ( http: / / www.21cnjy.com )Ω，C为电容器， L为直流电阻不计的自感线圈，开关S断开，当接上如图乙所示的电压u，下列说法正确的是
( http: / / www.21cnjy.com )
A．R上的电压应等于155.5V
B．电压表的示数为220 V
C．电阻R消耗的功率小于50W
D．为保证闭合开关S后电容器不被击穿，该电容器的耐压值不得小于311V
2．如图所示，某电子电路的输入端输入电流既 ( http: / / www.21cnjy.com )有直流成分，又有交流低频成分和交流高频成分.若通过该电路只把交流的低频成分输送到下一级，那么关于该电路中各器件的作用，下列说法中不正确的有（ ）
A．L在此的功能为通直流，阻交流
B．L在此的功能为通低频、阻高频
C．C1在此的功能为通交流，隔直流
D．C2在此的功能为通高频、阻低频
3．如图所示，把电阻、电感器、电容器并联接 ( http: / / www.21cnjy.com )到一交流电源上，三个电流表的示数相同.若保持电源电压不变，而将频率加大，则三个电流表的示数I1、I2、I3的大小关系是：
( http: / / www.21cnjy.com )
A.I1=I2=I3 B.I1＞I2＞I3C.I2＞I1＞I3 D.I3＞I1＞I2

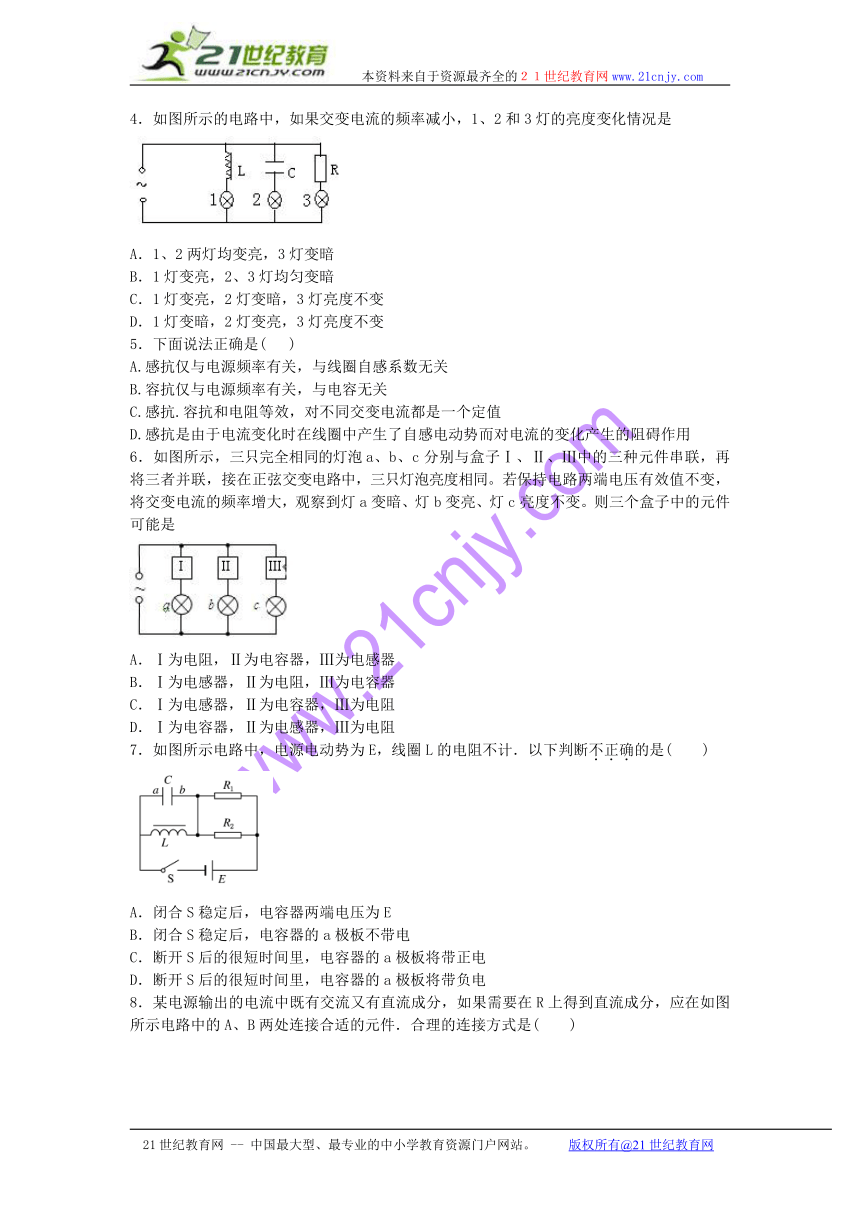

4．如图所示的电路中，如果交变电流的频率减小，1、2和3灯的亮度变化情况是
( http: / / www.21cnjy.com )
A．1、2两灯均变亮，3灯变暗
B．1灯变亮，2、3灯均匀变暗
C．1灯变亮，2灯变暗，3灯亮度不变
D．1灯变暗，2灯变亮，3灯亮度不变
5．下面说法正确是( )
A.感抗仅与电源频率有关，与线圈自感系数无关
B.容抗仅与电源频率有关，与电容无关
C.感抗.容抗和电阻等效，对不同交变电流都是一个定值
D.感抗是由于电流变化时在线圈中产生了自感电动势而对电流的变化产生的阻碍作用
6．如图所示，三只完全相同的灯泡a、b ( http: / / www.21cnjy.com )、c分别与盒子Ⅰ、Ⅱ、Ⅲ中的三种元件串联，再将三者并联，接在正弦交变电路中，三只灯泡亮度相同。若保持电路两端电压有效值不变，将交变电流的频率增大，观察到灯a变暗、灯b变亮、灯c亮度不变。则三个盒子中的元件可能是
( http: / / www.21cnjy.com )
A．Ⅰ为电阻，Ⅱ为电容器，Ⅲ为电感器
B．Ⅰ为电感器，Ⅱ为电阻，Ⅲ为电容器
C．Ⅰ为电感器，Ⅱ为电容器，Ⅲ为电阻
D．Ⅰ为电容器，Ⅱ为电感器，Ⅲ为电阻
7．如图所示电路中，电源电动势为E，线圈L的电阻不计．以下判断不正确的是( )
A．闭合S稳定后，电容器两端电压为E
B．闭合S稳定后，电容器的a极板不带电
C．断开S后的很短时间里，电容器的a极板将带正电
D．断开S后的很短时间里，电容器的a极板将带负电
8．某电源输出的电流中既有交流又有 ( http: / / www.21cnjy.com )直流成分，如果需要在R上得到直流成分，应在如图所示电路中的A、B两处连接合适的元件．合理的连接方式是( )
A．A、B处均接电感线圈
B．A、B处均接电容器
C．A处接电感线圈，B处接电容器
D．A处接电容器，B处接电感线圈
9．可调理想变压器原线圈与一台小型 ( http: / / www.21cnjy.com )发电机相连，副线圈与灯泡L、可调电阻R、电容器C连成如图所示的电路。当副线圈上的滑片P 处于图示位置时，灯泡L 能发光. 要使灯泡变亮，可以采取的方法有
( http: / / www.21cnjy.com )
A．增大发动机的转速
B．将滑片P向下滑动
C．将可调电阻R减小
D．增大电容器极板间的距离
10．如图，A、B为两个完全相同的灯泡，L为自感线圈(自感系数较大；直流电阻不计)，E为电源，S为开关．下列说法正确的是（ ）
( http: / / www.21cnjy.com )
A．闭合开关稳定后，A、B一样亮
B．闭合开关的瞬间，A、B同时亮，但A很快又熄灭
C．闭合开关稳定后，断开开关，A闪亮后又熄灭
D．闭合开关稳定后，断开开关， A、B立即同时熄灭
11．如图所示，理想变压器原、副线圈的匝数比 ( http: / / www.21cnjy.com )为10∶1，M为电动机，其线圈电阻为2Ω，交流电压表为理想电表，L为灯泡，C为可变电容器，从某时刻开始在原线圈a、b两端加上交变电压，其瞬时表达式为u＝311sin100πt（V），则（ ）21cnjy.com
( http: / / www.21cnjy.com )
A．在t＝s时，电压表的示数约为156V
B．电动机工作时消耗的电功率为242W
C．若电容器电容变小，灯泡变亮
D．a、b两端交变电压换成u＝311sin200πt（V）时，灯泡将变亮
12．标有“220 V 0.5 μF”字样的电容器能接入下面哪个电路中使用（ ）
A.220sin 100πt V B.220 V的照明电路中
C.380sin 100πt V D.380 V的动力电路中
13．如图所示，电路中A， ( http: / / www.21cnjy.com )B是两个完全相同的灯泡，L是一个自感系数很大，电阻可忽略的自感线圈，C是电容很大的电容器。当S闭合与断开时，A、B灯泡的发光情况是（ ）
( http: / / www.21cnjy.com )
A．S刚闭合后，A亮一下又逐渐变暗，B逐渐变亮
B．S刚闭合后，B亮一下又逐渐变暗，A逐渐变亮
C．S闭合足够长时间后，A和B都一样亮
D．S闭合足够长时间后再断开，B立即熄灭，而A逐渐熄灭
14．如图所示，一理想变压器原线圈匝数为n1=1000匝，副线圈匝数为n2=200匝，将原线圈接在u=220sin100πt（V）的交流电压上，副线圈上电阻R和理想交流电压表并联接入电路，现在A、B两点间接人不同的电子元件，则下列说法正确的是
( http: / / www.21cnjy.com )
A．在A、B两点间串联一只电阻R，穿过铁芯的磁通量的最大变化率为0．2 Wb/s
B．在A、B两点间接入理想二极管，电压表读数约为31V
C．在A、B两点间接人一只电容器，如果只缓慢提高交流电频率，电压表读数将缓慢增大
D．在A、B两点间接入一只电感线圈，如果只缓慢提高交流电频率，电阻R消耗电功率将缓慢增大
15．如图所示的电路中，A1和A2是完全相同的灯泡，线圈L的电阻可以忽略，下列说法中正确的是（ ）
( http: / / www.21cnjy.com )
A．合上开关S接通电路时，A1和A2始终一样亮
B．合上开关S接通电路时，A2先亮，A1后亮,最后一样亮
C．断开开关S时，A2立即熄灭，A1过一会儿才熄灭
D．断开开关S时,A1和A2都要过一会儿才熄灭，且通过两灯的电流方向都与原电流方向相同

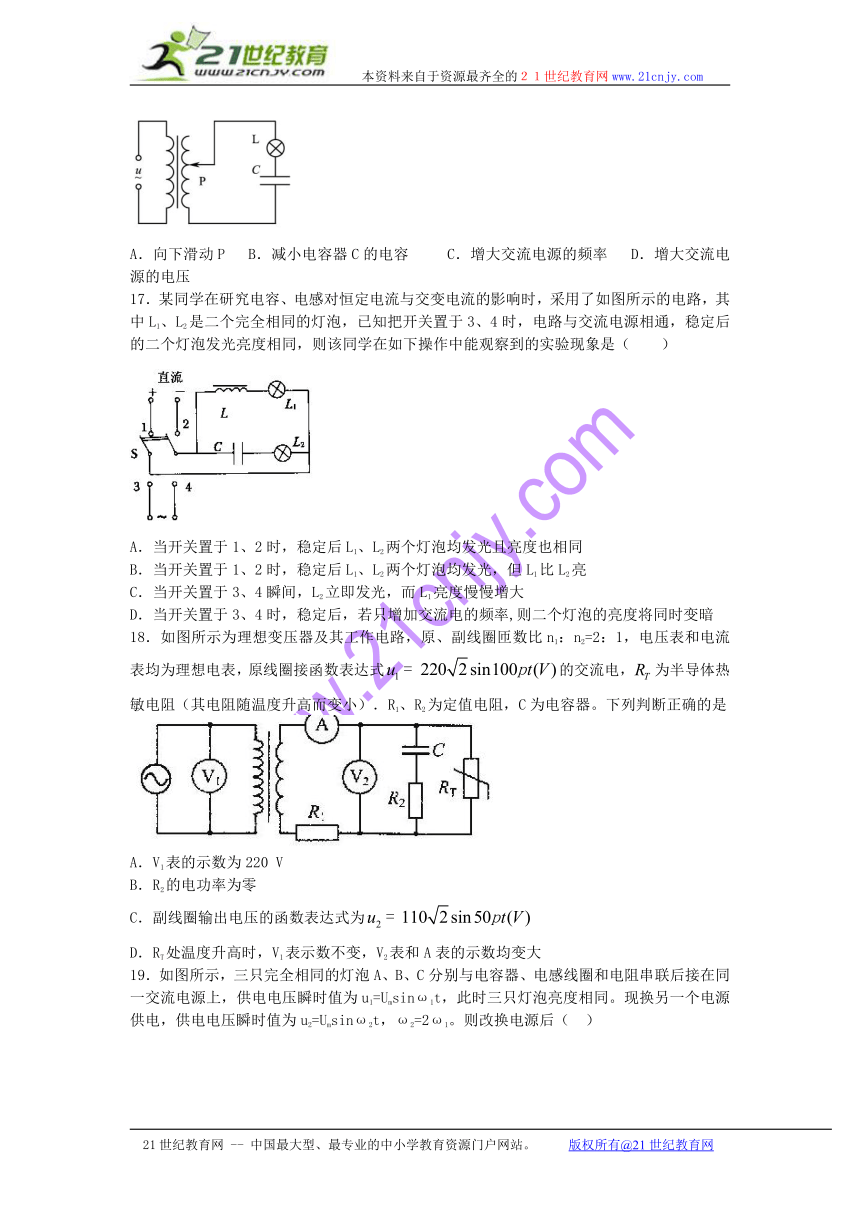

16．如图所示，理想变压器原线圈接有交流电源，当副线圈上的滑片P处于图示位置时，灯泡L能发光。 要使灯泡变亮，可以采取的方法有【来源：21·世纪·教育·网】
( http: / / www.21cnjy.com )
A．向下滑动P B．减小电容器C的电容 C．增大交流电源的频率 D．增大交流电源的电压
17．某同学在研究电容、 ( http: / / www.21cnjy.com )电感对恒定电流与交变电流的影响时，采用了如图所示的电路，其中L1、L2是二个完全相同的灯泡，已知把开关置于3、4时，电路与交流电源相通，稳定后的二个灯泡发光亮度相同，则该同学在如下操作中能观察到的实验现象是（ ）
( http: / / www.21cnjy.com )
A．当开关置于1、2时，稳定后L1、L2两个灯泡均发光且亮度也相同
B．当开关置于1、2时，稳定后L1、L2两个灯泡均发光，但L1比L2亮
C．当开关置于3、4瞬间，L2立即发光，而L1亮度慢慢增大
D．当开关置于3、4时，稳定后，若只增加交流电的频率,则二个灯泡的亮度将同时变暗
18．如图所示为理想变压器及其工作电路，原、副线圈匝数比n1：n2=2：1，电压表和电流表均为理想电表，原线圈接函数表达式的交流电，为半导体热敏电阻（其电阻随温度升高而变小）．R1、R2为定值电阻，C为电容器。下列判断正确的是
( http: / / www.21cnjy.com )
A．V1表的示数为220 V
B．R2的电功率为零
C．副线圈输出电压的函数表达式为
D．RT处温度升高时，V1表示数不变，V2表和A表的示数均变大
19．如图所示，三只完全相同的灯泡A、 ( http: / / www.21cnjy.com )B、C分别与电容器、电感线圈和电阻串联后接在同一交流电源上，供电电压瞬时值为u1=Umsinω1t，此时三只灯泡亮度相同。现换另一个电源供电，供电电压瞬时值为u2=Umsinω2t，ω2=2ω1。则改换电源后（ ）
A．A灯比原来亮 B．B灯比原来亮
C．C灯比原来亮 D．A、B、C三灯亮度仍然相同
20．如图所示，L是一个带铁芯的线圈，R为纯电阻，两条支路直流电阻阻值相等，那么在接通和断开电键的瞬间，电流表的读数大小关系是( )21教育名师原创作品
( http: / / www.21cnjy.com )
A．I1I2′ B．I1C．I1>I2 I1′＝I2′ D．I1＝I2 I1′21．如图所示，电源的电动势为E，内阻忽略不计。A、B是两个相同的小灯泡，L是一个自感系数相当大的线圈。以下说法正确的是
( http: / / www.21cnjy.com )
A．开关闭合到电路中电流稳定的时间内，A灯立刻亮，并亮度保持稳定
B．开关闭合到电路中电流稳定的时间内，B灯立刻亮，并亮度保持稳定
C．开关断开后瞬间，A灯闪亮一下再熄灭
D．开关断开后瞬间，电流自右向左通过A灯
22．如图所示，线圈的自感系数L和电容器的电容C都很小，此电路的重要作用是：
A.阻直流通交流，输出交流
B.阻交流通直流，输出直流
C.阻低频通高频，输出高频电流
D.阻高频通低频，输出低频和直流
23．如图所示电路中，灯泡A、B的规格相同，电感线圈L的自感系数足够大且电阻可忽略。下列关于此电路的说法中正确的是
( http: / / www.21cnjy.com )
A．S闭合后的瞬间，A、B同时亮，然后A变暗最后熄灭
B．S闭合后的瞬间，B先亮，A逐渐变亮，最后A、B一样亮
C．S断开后的瞬间，A立即熄灭，B逐渐变暗最后熄灭
D．S断开后的瞬间，B立即熄灭，A闪亮一下后熄灭
24．图示的电路中，L为自感线圈，A为小灯泡。当开关S闭合后，灯泡正常发光；现断开开关S，以下说法正确的是
A．断开开关S时，灯泡立即熄灭
B．断开开关S时，灯泡逐渐熄灭
C．断开开关S时，通过灯泡的电流方向为从D到C
D．断开开关S时，通过灯泡的电流方向为从C到D
25．某同学为了验证自感现象，自己找来 ( http: / / www.21cnjy.com )带铁芯的线圈L（线圈的自感系数很大，构成线圈导线的电阻可以忽略）、两个相同的小灯泡A和B、开关S和电池组E，用导线将它们连接成如图所示的电路。经检查，各元件和导线均是完好的，检查电路无误后，开始进行实验操作。他可能观察到的现象是
( http: / / www.21cnjy.com )
A．闭合S瞬间，A比B先亮
B．闭合S瞬间，B比A先亮
C．断开S瞬间，A比B先熄灭
D．断开S瞬间，B比A先熄灭
26．如图所示电路中，L是自感系数 ( http: / / www.21cnjy.com )足够大的线圈，它的电阻可忽略不计，D1和D2是两个完全相同的小灯泡。将电键K闭合，待灯泡亮度稳定后，再将电键K断开，则下列说法中正确的是（ ）
( http: / / www.21cnjy.com )
A．K闭合瞬间，两灯同时亮，以后两灯亮度不变
B．K闭合瞬间，D1先亮，D2后亮，最后两灯亮度一样
C．K断开时，两灯都亮一下再慢慢熄灭
D．K断开时，D2立即熄灭，D1亮一下再慢慢熄灭
27．在如图所示的电路中，A1和A2是两 ( http: / / www.21cnjy.com )个相同的小灯泡，L是一个自感系数相当大的线圈，其直流电阻值与R相等.在开关K接通和断开时，灯泡A1和A2亮暗的顺序是（ ）
A．接通时，A1先达到最亮，断开时，A1后暗
B．接通时，A2先达到最亮，断开时，A2后暗
C．接通时，A1先达到最亮，断开时，A2先暗
D．接通时，A2先达到最亮，断开时，A2先暗
28．某电源输出的电流既有交流成分又有直流成分，而我们只需要稳定的直流，下列设计的电路图中，能最大限度使电阻R2获得稳定直流的是
( http: / / www.21cnjy.com )
29．如图所示，线圈L的自感系数和电容器的电容C都很小（如L=100μH，C=100pF），此电路的主要作用是
A阻直流通交流，输出交流电
B阻交流通直流，输出直流电
C阻低频通高频，输出高频交流电
D阻高频通低频，输出低频交流电和直流电
30．如图所示的电路，当开关闭合时， ( http: / / www.21cnjy.com )小灯泡将 (选填“逐渐”或“立刻”)变亮．当开关断开时，小灯泡将 (选填“逐渐”或“立刻”)熄灭．
( http: / / www.21cnjy.com )
31．如图所示的电路中，灯泡A、B电阻 ( http: / / www.21cnjy.com )相同，自感线圈L的直流电阻不能忽略。先接通电键S，使电路达到稳定后，再断开电键。下面关于流过A、B两灯的电流随时间变化的图像中正确的是
A.B.
C.D.
32．如图所示的电路中，开关s闭合电路达到稳定状态时，流过灯泡A的电流为，流过线圈L的电流为，且 ．在t1时刻将开关s断开，那么流过灯泡A的电流随时间的变化图像是（ ）
33．如图所示，三只完全相同的 ( http: / / www.21cnjy.com )小灯泡1、2、3分别与三种不同的电学元件a、b、c相连，接在交流电源上。现使交流电频率增大，发现各灯的亮度变化情况是：灯1变暗，灯2变亮，灯3不变。则a、b、c三种元件可能是（ ）
( http: / / www.21cnjy.com )
A．a为电阻，b为电容器，c为电感线圈
B．a为电阻，b为电感线圈，c为电容器
C．a为电容器，b为电感线圈，c为电阻
D．a为电感线圈，b为电容器，c为电阻
34．“二分频”音箱内有高、低两个扬声 ( http: / / www.21cnjy.com )器．音箱要将扩音机送来的含有不同频率的混合音频电流按高、低频段分离出来，送往相应的扬声器，以便使电流所携带的音频信息按原比例还原成高、低频的机械振动．如图所示为音箱的电路简化图，高、低频混合电流由a、b端输入，L1和L2是线圈，C1和C2是电容器，则 ( )
( http: / / www.21cnjy.com )
A．甲扬声器是高音扬声器
B．C2的作用是阻碍低频电流通过乙扬声器
C．L1的作用是阻碍低频电流通过甲扬声器
D．L2的作用是减弱乙扬声器的低频电流
35．如图所示，三只完全相同的灯泡a、b、 ( http: / / www.21cnjy.com )c分别与电阻R、电感L、电容C串联，再将三者并联，接在220V，50Hz的交变电源两端，三只灯泡亮度相同。如果将电源改为220V，60Hz的交变电源，则（ ）www-2-1-cnjy-com
( http: / / www.21cnjy.com )
A．三只灯泡亮度不变 B． a亮度不变，b变暗，c变亮
C．三只灯泡都将变亮 D． a亮度不变，b变亮，c变暗
36．如图所示的电路中，和是完全相同的两只灯泡，线圈L的电阻可以忽略，下面说法中正确的是
( http: / / www.21cnjy.com )
A. 合上开关S接通电路时，和同时亮
B. 合上开关S接通电路时，先亮，后亮
C. 断开开关S切断电路时，先灭，后灭
D. 断开开关S切断电路时，先灭，后灭
37．如图所示电路中，L为电感线圈，C为电容器，当开关S由断开变为闭合时：
( http: / / www.21cnjy.com )
A. 灯A中无电流通过，不可能变亮
B. 灯A中有电流通过，方向由a到b
C. 灯B逐渐熄灭，c点电势高于d点电势
D. 灯B逐渐熄灭，c点电势低于d点电势
38．两个相同的白炽灯L1和 ( http: / / www.21cnjy.com )L2，接到如图所示的电路中，灯L1与电容器串联，灯L2与电感线圈串联，当a、b处接电压最大值为Um、频率为f的正弦交流电源时，两灯都发光，且亮度相同．更换一个新的正弦交流电源后，灯L1的亮度高于灯L2的亮度，新电源的电压最大值和频率可能是2-1-c-n-j-y
A．最大值仍为Um而频率大于f
B．最大值仍为Um而频率小于f
C．最大值大于Um而频率仍为f
D．最大值小于Um而频率仍为f
39．在图所示电路中，a、b两端连接的 ( http: / / www.21cnjy.com )交流电源既含高频交流，又含低频交流；L是一个25 mH的高频扼流圈，C是一个100 pF的电容器，R是负载电阻．下列说法中正确的是 ( )．
A．L的作用是“通低频，阻高频”
B．C的作用是“通交流，阻直流”
C．C的作用是“通高频，阻低频”
D．通过R的电流中，低频交流所占的百分比远远大于高频交流所占的百分比
40．某信号源中有直流成分、交流高频成分和交流低频成分，为使放大器仅得到交流低频成分，下图所示电路中可行的是 ( )．
第II卷（非选择题）
评卷人 得分
二、填空题
41．图甲为某同学研究自感现象的实验电 ( http: / / www.21cnjy.com )路图，用电流传感器显示器各时刻通过线圈L的电流。电路中电灯的电阻R1=6.0，定值电阻R=2.0，AB间电压U=6.0 V。开关S原来闭合，电路处于稳定状态， 在t1=1.0×10–3 s时刻断开关S，此时刻前后电流传感器显示的电流随时间变化的图线如图乙所示。则线圈L的直流电阻RL=________________；断开开关后通过电灯的电流方______________ (填“向左”或“向右”)；在t2=1.6×10–3 s时刻线圈L中的感应电动势的大小为_____________________．21世纪教育网版权所有
( http: / / www.21cnjy.com )
42．如图所示，为三个相同的灯泡（设其电阻值保持不变），为与之串联的三个常用元件，如：电感线圈、电容器或电阻。为稳恒直流电源，为正弦交流电源。当开关S接“1”时，两灯均正常发光，灯不亮；当开关S接“2”时，灯仍正常发光，灯变暗，灯正常发光。由此可知：元件是____；元件是____；元件是____。21·cn·jy·com
( http: / / www.21cnjy.com )
43．如图所示电路，当在、两端加上直流电压时，正常发光，不亮；当、两端加上同样电压的交变电流时，发光亮度变暗，而正常发光.则、分别为________和________.( 可选择：电阻、电容器、电感线圈 )
( http: / / www.21cnjy.com )
44．如图所示，电路中，A、B是两个完全 ( http: / / www.21cnjy.com )相同的灯泡，L是一个理想电感线圈，C是电容相当大的电容器，当S闭合后A灯的亮度变化情况是_________，S闭合足够长时间后再断开，B灯__________。
( http: / / www.21cnjy.com )
45．在如图所示的电路中，两个灵敏电流表G1 ( http: / / www.21cnjy.com )和G2的零点都在刻度盘中央，当电流从“＋”接线柱流入时，指针向右摆；电流从“－”接线柱流入时，指针向左摆．在电路接通后再断开的瞬间，灵敏电流表G1的指针向_______摆，G2的向________摆.(填“左”或“右”)
( http: / / www.21cnjy.com )
46．如图所示，为使灯泡最亮，开关应 ( http: / / www.21cnjy.com )该连到 （A端或B端），如图所示，为使灯泡最亮，开关应该连到 （A端或B端）。21教育网
47．在交变电流路中，如果把电感的作用 ( http: / / www.21cnjy.com )概括为“通直流，阻交流；通 ，阻 。”则对电容的作用可概括为：通 ，隔 ；通 ，阻 。
48．两只完全相同的灯泡L1和L2分别与相同的电感串联，组成如图所示的甲、乙两个相同的部分电路.现在甲电路两端加恒定电压U，L1灯发光；而在乙电路两端加最大电压为U，的正弦交变电压，L2灯也发光.比较两灯的明暗程度，是L1灯的亮度________L2灯亮度.(填“大于”、“等于”、“小于”)
( http: / / www.21cnjy.com )
评卷人 得分
三、计算题
49．家庭用吊扇的电源采用220 V单相 ( http: / / www.21cnjy.com )交流电，电扇中电动机电路如图所示，C为移相电容，L1、L2为定子线圈．吊扇用了几年后，转速明显变慢，现在电容C上并联了一只标有“2 μF、400 V”的电容后，吊扇转速明显变快了，试说明理由．
50．如图所示，AO输入的信号，是有直流电的交变电流．
(1)现要求信号到达BO端没有直流成分，需要在AB端接入一个什么元件？该元件的作用是什么？
(2)若要求信号到达BO端只有直流电压，而没有交流电压，则应在AB端接入一个什么元件？该元件的作用是什么？
51．如图所示是电视机电源部分的滤 ( http: / / www.21cnjy.com )波装置，当输入端输入含有直流成分、交流低频成分的电流后，能在输出端得到较稳定的直流电，试分析其工作原理及各电容和电感的作用．
52．收音机的音量控制电路部分如图所 ( http: / / www.21cnjy.com )示，调节滑动变阻器的滑臂P，可控制扬声器的音量，但收音机直接收到的信号有干扰，即有直流和高频信号，为此需要用电容器C1、C2滤去直流和高频部分．根据电容器容抗的性质，试确定C1、C2应分别用较大的还是较小的电容器．
53．家用吊扇的电源采用220 V单相 ( http: / / www.21cnjy.com )交变电流，电扇中电动机的电路如图所示，C为移相电容，L1、L2为定子线圈，吊扇使用了几年后转速明显变慢，在电容C上并联了一只标有“2 μF 400 V”的电容后，吊扇转速明显变快了．试说明理由．
评卷人 得分
四、实验题
54．两只完全相同的灯泡L1和L2分别与相同的电感串联，组成如图所示的甲、乙两个相同的部分电路.现在甲电路两端加恒定电压U，L1灯发光；而在乙电路两端加最大电压为U，的正弦交变电压，L2灯也发光.比较两灯的明暗程度，是L1灯的亮度________L2灯亮度.(填“大于”、“等于”、“小于”)
( http: / / www.21cnjy.com )
55．在交流电路中，如果电源 ( http: / / www.21cnjy.com )电动势的最大值不变，频率可以改变，在右图所示电路的a、b两点间依次将图中的电路元件（1）（2）（3）单独接入，当使交变电流频率增加时，可以观察到A1读数__________________，A2读数__________________，A3读数_______________.（以上各空填“不变”“增大”或“减小”）
( http: / / www.21cnjy.com )
56．在如图4-1-14所 ( http: / / www.21cnjy.com )示的A、B两端加直流电压时，甲灯正常发光，乙灯完全不亮；当A接火线，B接零线，A、B间交流电压的有效值与直流电压相等时，甲灯发出微弱的光，乙灯能正常发光.试判断电器元件X、Y分别是什么.(甲、乙两灯完全相同)
( http: / / www.21cnjy.com )
图4-1-14
参考答案
1．CD
【解析】
试题分析：根据有效值的概念则对此交流电：，解得：；因电感线圈L对交流电有感抗，故R上的电压应小于155.5V，选项A错误；电压表的示数等于交流电的有效值为155.5V，选项B错误；若R两端的电压为155.5V时，其消耗的功率为，而R上的电压应小于155.5V，故电阻R消耗的功率小于50W，选项C正确；为保证闭合开关S后电容器不被击穿，该电容器的耐压值不得小于此交流电的最大值311V，选项D正确；故选CD.
考点：交流电的有效值及最大值；电功率；
2．B
【解析】
试题分析：由于该电路要把交流的低频成分送到 ( http: / / www.21cnjy.com )下一级，故低频部分不能直接从输入端短路掉，所以电感L的作用是通直流，阻交流，而不能是通低频，阻高频，故选项B有说法是不正确的，故选B。21·世纪*教育网
考点：电容、电感在电路中的作用。
3．D
【解析】
试题分析：原来的三个电流表的示数相同，当将电 ( http: / / www.21cnjy.com )源的频率加大后，由于电源的频率对电阻R的大小没有影响，故A1的示数不变；而电源的频率对线圈L的阻抗是有影响的，当频率增大时，其电阻是变大的，故电流表A2的示数变小；电源的频率还对电容C的容抗有影响，当频率增大时，其电阻是变小的，故电流表A3的示数变大；故I3＞I1＞I2，选项D正确。
考点：交流电的频率对线圈和电容电阻大小的影响。
4．C
【解析】
试题分析：根据可知如果交变电流的频率减小，则线圈的感抗减小，则1灯变亮；根据可知如果交变电流的频率减小，则电容器的容抗增加，故2灯变暗；如果交变电流的频率减小，则电阻R阻值不变，故3灯亮度不变；故选C。
考点：感抗；容抗.
5．D
【解析】
试题分析：由公式得感抗与线圈自感系数有关，A错误。根据公式，得容抗与电容也有关系，B错误。感抗.容抗和电阻等效，对不同交变电流由不同的值，所以C错。感抗是由于电流变化时在线圈中产生了自感电动势而对电流的变化产生的阻碍作用，D正确。
考点：考查了电感电容对交变电流的阻碍作用
6．C
【解析】
试题分析：由于将交变电流的频率增大后，观察到 ( http: / / www.21cnjy.com )灯a变暗、灯b变亮、灯c亮度不变，说明Ⅰ的电阻增大，故它可能是电感元件，Ⅱ的电阻减小，故它可能是电容元件，Ⅲ的电阻不变，故它可能是电阻元件，故C正确。2·1·c·n·j·y
考点：电感、电容、电阻对电路的影响。
7．AD
【解析】
试题分析：闭合S稳定后，线圈 ( http: / / www.21cnjy.com )L相当于导线，则电容器被短路，则其电压为零，故A错误；当闭合S稳定后，电容器被短路，则其电压为零，电容器的a极板不带电，故B正确；断开S的瞬间，线圈L中电流减小，产生自感电动势，相当于电源，结电容器充电，根据线圈的电流方向不变，则电容器的a极板将带正电．故C正确，D错误。 21*cnjy*com
考点：考查了电感电容对交流电的阻碍作用
8．C
【解析】
试题分析：由电路图可知，电感线圈 ( http: / / www.21cnjy.com )能通直流，阻挡住高频交流电，使低频交流电通过电阻R；电容器能使高频交流电通过，直流电不能通过；而题中需要在R上得到直流成分，应在A处接电感，B处接电容，从而使直流通过R，符合要求，故C正确；
考点：考查了电感电容对交流电的阻碍作用
9．A
【解析】
试题分析：要使灯泡变亮， 应使副线圈两端电压增大，由知，当增大发动机的转速时，交流电源的电压增大，根据理想变压器工作原理可知，副线圈两端电压增大， 灯泡变亮，故A正确；当滑片P向下滑动时，副线圈匝数减少，根据理想变压器工作原理可知，副线圈两端电压增大，灯泡变暗，故B错误；将可调电阻R减小，副线圈两端电压不变，通过灯泡的电流不变，灯泡亮度不变，故C错误；由知，当增大电容器极板间的距离时，电容器的电容减小，增大了容抗，通过灯泡的电流减小，灯泡变暗，故D错误。所以选A。
考点：本题考查变压器的工作原理、交流发电机及其产生正弦式电流的原理和电容器对交流电的影响，意在考查考生对所学知识的理解分析能力。
10．BC
【解析】
试题分析：刚闭合S的瞬间，电源的电压同时加 ( http: / / www.21cnjy.com )到两灯上，由于L的自感作用，L瞬间相当于断路，所以电流通过两灯，两灯同时亮．随着电流的逐渐稳定，L将A灯短路，所以A灯很快熄灭，B灯变得更亮，故A错误，B正确．闭合S待电路达到稳定后，再将S断开，B灯立即熄灭，而L与A灯组成闭合回路，线圈产生自感电动势，相当于电源，A灯闪亮一下而后熄灭，故C正确，D错误．
考点：考查了电感电容对交流电的阻碍作用
11． D
【解析】
试题分析：电表的读数为交变电流的有效值，因此无论在什么时刻，电压表的读数都是220V，故选项A错误；根据原副线圈的匝数比可知，副线圈两端电压的有效值为22V，显然242W＝W，而电动机为非纯电阻用电器，电动机工作时消耗的电功率不能用P＝求解，故选项B错误；当电容器电容变小时，其容抗变大，由于副线圈两端的电压由变压器的原副线圈匝数比决定，即不变，因此灯泡将变暗，故选项C错误；当a、b两端交变电压换成u＝311sin200πt（V）时，交变电流的频率变为原来的2倍，电容器的容抗变小，灯泡变亮，故选项D正确。
考点：本题主要考查了交变电流的四值运算 ( http: / / www.21cnjy.com )、变压器原副线圈两端电压与匝数的关系与焦耳定律的应用、影响电容器在交变电路中的作用的因素，以及动态电路的分析等问题。
12． A
【解析】由题可知，电容器的耐压值为 ( http: / / www.21cnjy.com )220V，即能承受的电压最大值为220V，所以可接入最大值为220V的交变电压上，故A正确；220V的照明电路电压的最大值约为311V，超过电容器的耐压值，该电容器不能接入该照明电路中，否则将被击穿，故B错误；380sin100πtV是正弦交变电压，电压的最大值为380V，超过电容器的耐压值，该电容器不能接在该电压上，否则将被击穿，故C错误；380V的动力电路电压的最大值约为537V，超过电容器的耐压值，该电容器不能接入该动力电路中，否则将被击穿，故D错误。
试题分析:
考点：电容
13．A
【解析】
试题分析：S刚闭合后，电容器C要 ( http: / / www.21cnjy.com )通过A充电，并且充电电流越来越小，故A亮一下又逐渐变暗，最后A被L短路，所以A最后会熄灭．而L对电流变化有阻碍作用，所以通过B的电流逐渐增大，故B逐渐变亮．故A正确，B错误．S闭合足够长时间后，C中无电流，相当于断路，L相当于短路，所以B很亮，而A不亮，故C错误．当S闭合足够长时间后再断开，L这产生自感电动势，A逐渐熄灭，而电容器要对B放电，故B也要逐渐熄灭，故D错误．
考点：考查了电感电容对交流电的作用
14．BC
【解析】
试题分析：在A、B两点间串联一只电阻R，输入电压最大值为220V≈311V，故平均每匝电压为0.311V，故磁通量的最大变化率为0.311Wb/s，A错误；输入电压有效值为220V，根据，故输出电压为44V；在A、B两点间接入理想二极管，会过滤掉负半周电流，设电压表读数为U，则根据有效值定义，有得：U＝≈31V，B正确；在A、B两点间接入一只电容器，只提高交流电频率，电容器容抗减小，R分得的电压增加，电压表读数增加，C正确；在A、B两点间接入一只电感线圈，只提高交流电频率，感抗增加，R分得的电压减小，电压表读数减小，D错误。21*cnjy*com
考点：本题考查变压器、二极管，电容器，电感线圈的特性。
15． B
【解析】
试题分析: 合上开关S接通电路时，A2 ( http: / / www.21cnjy.com )立即正常发光，线圈中电流要增大，由于自感电动势的阻碍，灯泡A1中电流只能逐渐增大，则A2先亮，A1后亮，线圈L的电阻可以忽略，所以两灯最后一样亮．故A正确，B错误．断开开关S，通过A2的电流立即消失，通过线圈的电流迅速减小，线圈产生自感电动势，线圈与两灯泡构成闭合回路，回路中产生感应电流，由楞次定律可知，感应电流方向与原来流过灯泡A1的电流方向相同，与原来流过灯泡A2的电流方向相反，两灯泡过一会儿一起熄灭，故C、D错。
考点： 自感现象
16．CD
【解析】
试题分析：向下滑动P，副线圈匝数减 ( http: / / www.21cnjy.com )少，电压减小，灯光变暗，A错误；减小电容器电容，增大了容抗，通过灯泡的电流减小，灯泡变暗，B错误。增大交流电源的频率减小了容抗，通过电容器的电流更大，灯光变亮， C正确；增大交流电源的电压，副线圈两端电压也增大，灯光变亮，D正确。
考点：本题考查电容器对交变电流的阻碍作用。
17．C
【解析】
试题分析：当开关置于1、2时，接的是 ( http: / / www.21cnjy.com )直流电，稳定后，电感的感抗减小，L1变亮，电容的容抗无穷大，也就是不通电，L2不亮．所以A、B均错．当开关置于3、4瞬间，L2立即发光，由于电感产生的自感电动势对电流的阻碍作用，L1中的电流会慢慢增大，因此L1亮度慢慢增大．所以C正确．当开关置于3、4时，稳定后，若只增加交流电的频率，感抗变大，L1变暗，容抗变小，L2变亮．所以D错．
考点：电容器和电感器对交变电流的导通和阻碍作用．
18．A
【解析】
试题分析：由题意可知原线圈的输入电压为，即V1表的示数为220 V，故选项A正确；由于原线圈输入交流电，副线圈也输出交流电，所以有电流通过电容器，即通过电阻R2的电流不为零，功率不为零，故选项B错误；由于原副线圈的电流频率相同，故选项C错误；副线圈相当于电源，其电压为，当半导体电阻温度升高时，其阻值减小，副线圈负载减小，副线圈电流I2变大，即电流表的示数变大，由闭合电路的欧姆定律可知电压表V2的示数减小，故选项D错误．
考点：理想变压器的规律；电容器对交流电的影响；电路的动态分析．
19．A
【解析】
试题分析：由于电源的最大电压值不变，而 ( http: / / www.21cnjy.com )电源的角速度变为原来的2倍，即频率变大，故电容C的电阻减小，电感L的电阻变大，故A灯比原来亮，B灯比原来暗，C灯与原来的亮度是一样的，A是正确的。
考点：交流电的频率对电容、电感电阻的影响。
20．B
【解析】
试题分析：电键接通瞬间， ( http: / / www.21cnjy.com )由于自感现象，L产生自感电动势阻碍电流I1的增加，故I1考点：自感现象
21．AD
【解析】
试题分析：开关闭合到电路中电流稳定 ( http: / / www.21cnjy.com )的时间内，A灯立刻变亮，由于通过线圈电流要增大，磁能量增大，产生自感电动势，根据楞次定律可知，这个自感电动势将阻碍电流的增大，所以通过B灯的电流逐渐增大，故B灯逐渐变变，最后稳定时，通过线圈的电流不变，线圈对电流没有阻碍，灯泡亮度稳定．故A正确，故B错误；开关处于闭合状态，在断开瞬间，线圈提供瞬间电压给两灯泡供电，由于两灯泡完全一样，所以不会出现电流比之前还大的现象，因此A灯不会闪亮一下，只会一同慢慢熄灭．故C错误；开关处于闭合状态，在断开瞬间，线圈相当于电源，电流方向仍不变，所以电流自右向左通过A灯，故D正确；故选：AD.
考点：本题考查了电感器对交变电流的导通和阻碍作用、自感现象、自感系数．
22．D
【解析】
试题分析：电容器C为一旁 ( http: / / www.21cnjy.com )路电容，因其电容很小，对高频成分的阻碍作用很小，高频成分经电容器C形成回路，因线圈L的自感系数很小，所以对低频成分的阻碍作用很小，对高频成分阻碍作用大，这样，直流和低频成分能顺利通过线圈，这样，最终输出的应为低频交流电和直流电，故选项D正确。
考点：电感和电容对交流电的作用
23．AD
【解析】
试题分析：S闭合后的瞬间，自感系数 ( http: / / www.21cnjy.com )足够大的线圈由于自感作用阻碍电流，相当于断路，此时灯泡A和灯泡B串联同时亮，待电路稳定后没有电流的变化，线圈不再产生感应电动势，对电流没有阻碍作用，相当于短路，此时A灯熄灭，B灯变亮，选项A对B错。S断开后的瞬间，电流突然减小，线圈由于自感作用产生感应电流，与灯泡A构成新的回路，所以A灯会先闪亮一下后熄灭。B灯立即熄灭，选项C错D对。考点：线圈自感
24．BC
【解析】
试题分析：当断开开关S时，线圈中 ( http: / / www.21cnjy.com )的电流变小，故线圈中产生的感应电流的磁场与原磁场相同，故通过线圈的感应电流是左向右的，由于线圈与灯泡组成了闭合电路，故通过灯泡的电流不会立即变为零，所以灯泡逐渐熄灭，B正确，A不对；
由于断开开关时，通过线圈的感应电流是左向右的，即通过灯泡的电流方向为从D到C，C是正确的，D不对。
考点：自感现象
25．A
【解析】
试题分析：从实物图中我们可以看出两 ( http: / / www.21cnjy.com )个小灯泡是并联状态，其中自感线圈和B灯泡串联，当闭合开关的瞬间，通过B的电流增大，自感线圈产生感应电流阻碍电路电流增大，所以B是逐渐亮起来，而A灯泡不受影响，故A比B先亮，A正确，B错误；当断开开关的瞬间，电流电流减小，自感线圈要阻碍电流的减小，产生与原电流方向相同的感应电流，所以B灯泡是缓慢熄灭，而A是立即熄灭，故CD错误，【出处：21教育名师】
考点： 考查了电感电容对电流的阻碍作用的应用
26．D
【解析】
试题分析：K闭合瞬间，由于 ( http: / / www.21cnjy.com )线圈的电流增加，导致线圈中出现感应电动势从而阻碍电流的增加，所以两灯同时亮，当电流稳定时，由于电阻可忽略不计，所以以后D1熄灭，D2变亮，故A、B错误；K断开时，D2立即熄灭，但由于线圈的电流减小，导致线圈中出现感应电动势从而阻碍电流的减小，所以D1亮一下再慢慢熄灭，故C错误D正确；故本题选D。
考点：自感现象的理解
27．A
【解析】
试题分析：自感系数相当大的线圈 ( http: / / www.21cnjy.com )有双重特性：当电流不变时，它是电阻不计的导线；当电流变化时，产生自感电动势，相当于电源． K刚刚接通时，由于L自感作用，瞬间相当于断路，通过A1的电流等于流过A2与R电流之和，所以A1先达到最亮．然后L自感慢慢减弱，通过A1的电流减小，稳定后，A1和A2亮度相同；K断开时，A2瞬间失去电流，而A1和L构成回路，由于L自感，A1会亮一会再暗，A2立刻变暗，故A正确BCD错误．所以选A．
考点：本题考查了自感线圈的特点、自感现象和自感系数．
28．A
【解析】
试题分析：由A图电路图可知，电感线圈阻挡住低 ( http: / / www.21cnjy.com )频交流电，使低频交流电通过电阻R1，电容器与电阻R2并联，高频交流电通过电容器，直流通过R2，符合要求，故A正确；由B电路图可知，该电路不能有效过滤高频交流电，故B错误；由C电路图可知，该电路不能过滤通过R2的低频交流电，故C错误；由D电路图可知，该电路不能有效过滤通过R2的低频成分，故D错误.。
考点：电感及电容对交流电的作用。
29．D
【解析】
试题分析：因线圈L的自感系数很小，所 ( http: / / www.21cnjy.com )以对低频成分的阻碍作用很小，这样，直流和低频成分能顺利通过线圈.电容器C为一旁路电容，因其电容很小，对高频成分的阻碍作用很小，这样，通过线圈的高频成分又经电容器C形成回路，最终输出的应为低频交流电和直流电,所以ABC错误，D正确。
考点：电容和电感
30．逐渐，立刻
【解析】
试题分析：当开关闭合时，由于线圈自感，电路中电流慢慢增大，则小灯泡将逐渐变亮，当开关断开时整个电路已断开，则小灯泡将立刻熄灭．
考点：本题考查自感现象。
31．BD
【解析】
试题分析：在接通电键的瞬 ( http: / / www.21cnjy.com )间，由于自感线圈的阻碍作用，使得灯泡A中的电流逐渐增强，并达到正常时的稳定值，选项B正确。正常工作以后，由于线圈有直流电阻，因此A灯所在支路电阻大，而电流弱，B灯电流强。在断电的瞬间，两灯泡自成回路，线圈发挥自感作用，给B反向供电，电流强度一下子突变为A灯泡原来的数值，并逐渐衰减为零，选项D正确。
考点：本题考查自感现象，涉及图象问题。
32．C
【解析】
试题分析：S闭合的时间，流过小灯泡的电流是稳定的，大小为,方向向右，S断开时，立即减为0，减小，L中产生自感电动势，阻碍的减小，L与A组成闭合回路，流经A中的电流从开始逐渐减小到0，方向向左，所以C正确。www.21-cn-jy.com
考点：考查断电中的自感现象
33．D
【解析】
试题解析：由于在交流电频 ( http: / / www.21cnjy.com )率增大时，发现各灯的亮度变化情况是：灯1变暗，灯2变亮，灯3不变，故可说明交流电频率增大时，a的电阻变大，b的电阻变小，c的电阻不变，故a为电感线圈，b为电容器，c为电阻，D是正确的。
考点：电感和电容在电路中所起的作用。
34．BD
【解析】
试题分析：电感线圈对交流电流的影响是 ( http: / / www.21cnjy.com )“通低频，阻高频”， 电容对交流电流的影响是“通高频，阻低频”，对甲扬声器L1的作用是低频电流通过甲扬声器，C1的作用是作为旁路电容将高频电流滤掉，所以甲扬声器是低音扬声器，L1的作用是阻碍高频电流通过甲扬声器，所以A 、C选项错误；对乙扬声器C2的作用是阻低频电流通过乙扬声器，L2的作用是减弱乙扬声器的低频电流，故乙扬声器是高音扬声器，所以B、D选项正确。
考点：电感和电容对交变电路的影响
35．B
【解析】
试题分析：将交变电流的频率增大时，电阻 ( http: / / www.21cnjy.com )R的阻值不随频率变化而变化，交变电压不变，灯泡a两端的电压不变，亮度不变；电感L的感抗随频率的升高而增大，流过b灯的电流减小，b灯变暗．电容C的容抗随频率的升高而减小，这样流过c灯的电流增大，c灯变亮，B正确，ACD都不对。
考点：电感受，电容对交流电路的影响
36．B
【解析】
试题分析：合上开关S接通电路时,两支路电流增加，所以灯泡A2马上亮起来，而在A1支路中线圈L上会产生自感电动势，阻碍电流的增加，所以使得电灯慢慢亮起来，选项B正确；而当断开开关S切断电路时，电路中的电流减小，所以支路中的电流立即消失，但是在支路由于L中的自感电动势阻碍电流的减少，此电流会在L中重新形成回路，所以会使得两灯慢慢的一起熄灭。CD选项均错。
考点：自感现象
37．D
【解析】
试题分析：若开关S由断开变为闭合，则电容 ( http: / / www.21cnjy.com )器C和灯A将被短路，电容器放电，灯A中电流方向为由b到a，AB均错；由于在L中产生自感电动势，在线圈L、灯B和电键形成回路，使得灯B逐渐熄灭，电流方向为从c到d，由于L是电源，所以c点电势低于d点电势，选项D正确。
考点：自感现象、电容器。
38．A
【解析】
试题分析：增大频率不会改变电流的最大值 ( http: / / www.21cnjy.com )，故最大值不变；CD错误；灯L1的亮度高于灯L2的亮度，说明电容对交变电流的阻碍作用减小，电感对交变电流的阻碍作用增大，根据电容、电感阻碍作用与交流电频率的关系，交流电的频率应该是增大了，故A正确，B错误；
故选A
考点：电容器和电感器对交变电流的导通和阻碍作用．
点评：解决本题的关键知道电感会阻碍电流的变化，以及交流电的频率会影响感抗和容抗，频率变大，感抗变大，容抗变小．
39．ACD
【解析】
试题分析：L是一个自感系数很小的高频扼流圈， ( http: / / www.21cnjy.com )其作用是通低频，阻高频，A正确．C是一个电容很小的电容器，在题图示电路中它对高频交流的容抗远小于对低频交流的容抗，其作用是“通高频，阻低频”．因电路中无直流成分，故B错误、C正确．由于L对高频交流的阻碍作用和C对高频交流的旁路作用，使得通过R的电流中低频交流所占的百分比远大于高频交流的百分比．D正确
故选ACD
考点：考查了电感电容对交流电的阻碍作用
点评：关键是知道电容器对交流电的作用为：通交流，隔直流，通高频，阻低频，电感对交流电的作用为：通直流，阻交流，通低频，阻高频
40．D
【解析】
试题分析：A图中连入一个电阻， ( http: / / www.21cnjy.com )对交流电没有阻碍作用，所以放大器得到所有成分；A错误；B图中连入电感线圈，放大器可得到直流成分，若为高频扼流圈也可得到低频成分，B错误；；C图既可得高频成分也可得低频成分，C错误；D图通过C1的是高、低频都有，通过C2的是旁路电容让高频成分滤去，故D正确．
故选D
考点：考查了电感电容对交流电的阻碍作用
点评：关键是知道电容器对交流电的作用为：通交流，隔直流，通高频，阻低频，电感对交流电的作用为：通直流，阻交流，通低频，阻高频
41． 向左 2.0V
【解析】感线圈的电流I0= 1.5A 解得：
由自感知，电灯中的电流方向为：向左
由图读出t= 1.6×10-3 s时流过电感线圈的电流I=0.2A
闭合电路欧姆定律E=I（RL+R+R1）
得 E=2.0 V
42．电阻 电感线圈 电容器
【解析】
试题分析：电感线圈通直流阻交流，直流电源正常发光交流电源变暗的与元件b串联的灯泡，所以元件是电感线圈。电容器是通交流隔直流即交流电亮直流电不亮的是与元件是串联的灯泡，所以元件是电容器。电阻无论在直流电路还是交流电路，阻碍作用都一样，与之串联的电灯发光情况不变，所以元件是电阻。
考点：电学元件对电流的阻碍
43．电感线圈 电容器
【解析】
试题分析：电感线圈的作用是通直流阻交流，电容的作用是通交流隔直流。由题意叙述A应为电感线圈、B为电容器。
考点：本题考查电感线圈、电容器对交变电流的作用。
44．先亮后逐渐熄灭 逐渐熄灭
【解析】
试题分析：当S闭合后，在L中会产生 ( http: / / www.21cnjy.com )自感电动势阻碍电流的增加（相等于断路），所以A灯会在R-L-B-S中形成回路从而亮起来，而后由于L是一个理想电感线圈，电阻为零，所以电路稳定后，A灯被短路，所以A灯会逐渐熄灭；S闭合足够长时间后再断开，则电容器C要放电，在B灯中形成回路，故B灯逐渐熄灭。
考点：自感现象及电容器的性质
45．右，左
【解析】
试题分析：电路稳定后断开，通过电阻这一支路的电流立即消失，由于电感器对电流的变化有阻碍作用，会阻碍其减小，通过电感器的电流并且通过电阻．所以含有电感器的支路的电流从“+”接线柱流入，指针向右摆．含有电阻的支路电流从“-”接线柱流入，指针向左摆．
考点：电容器和电感器对交变电流的导通和阻碍作用．
点评：解决本题的关键知道电感器对电流的变化有阻碍作用，当电流增大时，会阻碍电流的增大，当电流减小时，会阻碍其减小．
46．A端、B端
【解析】
试题分析：电容器在电路中，具有隔直流通交流的作用，电感器有通直流阻交流的作用．
电流常常既有交流成分，又有直 ( http: / / www.21cnjy.com )流成分，若要把交流成分输送到下一级，则必须选择b图，因为电容器有隔直流通交流的作用．如图所示，为使灯泡最亮，开关应该连到A端，为使灯泡最亮，开关应该连到 B端。
考点：电容器电感器对交流电的影响
点评：解决本题的关键知道，当电容器的电容越小 ( http: / / www.21cnjy.com )，频率越低时，容抗越高，电感器对电流的变化有阻碍作用，电流增大，阻碍其增大，电流减小，阻碍其减小．
47．低频，高频，交流，直流，高频，低频
【解析】本题考查电感和电容的作用，电感线圈可以通直流阻交流通低频阻高频，电容可以通交流阻直流通高频阻低频；
48． 大于
【解析】
考点：自感现象和自感系数 ( http: / / www.21cnjy.com" \o "欢迎登陆21世纪教育网 )．
分析：由题，乙电路两端正弦交变电压的最大值为 U，有效值等于U，与甲电路的电压相等．根据两个电路中电感L的感抗关系，分析电路中电流关系，判断两灯亮度关系．
解：据题，乙电路两端所加正弦交变电压的最大值为d，有效值等于d，与甲电路的两端电压相等．乙电路中所加的交流电，电感L2有感抗，甲电路所加的是恒定电压，L1没有感抗，则甲电路中总阻抗小于乙电路中总阻抗，甲电路中电流大于乙电路中电流，所以L1灯的亮度 大于L2灯亮度．【版权所有：21教育】
故答案为：大于
点评：本题只要懂得电感线圈对交流电流有阻碍作用，就能分析出两电路中电流的大小关系．基础题．
49．在电容C上并联一只电容后，总电容变大，对交流电起阻碍作用的容抗变小，线圈L中的电流变大，电动机转速明显加快．
【解析】
试题分析：在电容C上并联一只电容后，总电容变大，根据公式可知容抗变小，对交变电流的阻碍作用减小，电路中的电流变大，因此电动机的转速加快．
考点：考查了电容对交流电的阻碍作用
点评：关键是知道容抗公式
50．(1)电容器 隔直流、通交流 (2)电感线圈 阻交流、通直流
【解析】
试题分析：(1)因为BO端不需要直流，只需 ( http: / / www.21cnjy.com )要交流，故根据电容有“通交流、隔直流”的作用，应在AB端接入一个电容器C，该电容器对直流有阻碍作用，对交流有“通过”作用．
(2)因为BO端不需要交流，只需要直流，故根 ( http: / / www.21cnjy.com )据电感有“通直流、阻交流”的作用，应在AB端接入一个电感线圈L.该线圈对交流有阻碍作用，对直流有通过作用．
考点：考查了电感电容对交流电的阻碍作用
点评：关键是知道电容器对交流电的作用为：通交流，隔直流，通高频，阻低频，电感对交流电的作用为：通直流，阻交流，通低频，阻高频【来源：21cnj*y.co*m】
51．由于C1的“通交流、隔直 ( http: / / www.21cnjy.com )流”的功能，电流中的交流成分被衰减，而线圈L有“通直流、阻交流”的功能，直流成分电流顺利通过L，一小部分交流通过L，到达C2两端时，C2进一步滤除电流中残余的交流成分，
【解析】
试题分析：当含有多种成分的电流输入到C1两端 ( http: / / www.21cnjy.com )时，由于C1的“通交流、隔直流”的功能，电流中的交流成分被衰减，而线圈L有“通直流、阻交流”的功能，直流成分电流顺利通过L，一小部分交流通过L，到达C2两端时，C2进一步滤除电流中残余的交流成分，这样在输出端得到较稳定的直流电．这个直流电供电视机内芯正常工作．
考点：考查了电感电容对交流电的阻碍作用
点评：关键是知道电容器对交流电的作用为：通交流，隔直流，通高频，阻低频，电感对交流电的作用为：通直流，阻交流，通低频，阻高频
52．C1用大电容 C2用小电容
【解析】
试题分析：的作用是滤去直流成分而且要让低频成分通过，故应选用大电容；的作用是滤去高频成分且要阻碍低频成分通过，故应选小电容
考点：考查了电容对交流电的阻碍作用
点评：关键是知道电容对电流的阻碍作用公式，根据公式分析大小电容对交流电的阻碍作用
53．并联一只电容后，容抗减小，对交流电阻碍减小，电流增大，电动机转速加快
【解析】
试题分析：在电容C上并联一只电容后，总电容变大，根据公式可知容抗变小，对交变电流的阻碍作用减小，电路中的电流变大，因此电动机的转速加快．
考点：考查了电容对交流电的阻碍作用
点评：关键是知道容抗公式
54． 大于
【解析】据题，乙电路两端所加正弦交变电压的最大值为U，有效值等于U，与甲电路的两端电压相等．乙电路中所加的交流电，电感L2有感抗，甲电路所加的是恒定电压，L1没有感抗，则甲电路中总阻抗小于乙电路中总阻抗，甲电路中电流大于乙电路中电流，所以L1灯的亮度 大于L2灯亮度．
本题只要懂得电感线圈对交流电流有阻碍作用，就能分析出两电路中电流的大小关系．基础题．
55．增大 不变 减小
【解析】接入（1）时，电容 ( http: / / www.21cnjy.com )对交变电流有阻碍作用，而容抗随交流电的频率增加而减小，故A1读数增大；接入（2）时，电阻对交变电流有阻碍作用，且电阻的大小与交变电流的频率无关，故交变电流的频率增加时，A2读数不变；接入（3）时，电感对交变电流有阻碍作用，感抗随交变电流频率的增加而增大，故当交变电流的频率增加时，A3的读数减小.
56．X是电感线圈,Y是电容器.
【解析】电感线圈在电路中有 ( http: / / www.21cnjy.com )“通直流、阻交流”的特性；电容器在电路中有“通交流、隔直流”的特性.由此可以判断：与甲灯串联的X元件是电感线圈；与乙灯串联的Y元件是电容器.
A
B
C
C0
L
R
～
u
A
L
S
E
C
D
～
～
A
L
C
B
A
B
21世纪教育网 -- 中国最大型、最专业的中小学教育资源门户网站。 版权所有@21世纪教育网
选修3-2第五章交变电流第三节电感和电容对交变电流的影响
第I卷（选择题）
评卷人 得分
一、选择题
1．电路如图甲所示，电阻R的阻值为484 ( http: / / www.21cnjy.com )Ω，C为电容器， L为直流电阻不计的自感线圈，开关S断开，当接上如图乙所示的电压u，下列说法正确的是
( http: / / www.21cnjy.com )
A．R上的电压应等于155.5V
B．电压表的示数为220 V
C．电阻R消耗的功率小于50W
D．为保证闭合开关S后电容器不被击穿，该电容器的耐压值不得小于311V
2．如图所示，某电子电路的输入端输入电流既 ( http: / / www.21cnjy.com )有直流成分，又有交流低频成分和交流高频成分.若通过该电路只把交流的低频成分输送到下一级，那么关于该电路中各器件的作用，下列说法中不正确的有（ ）
A．L在此的功能为通直流，阻交流
B．L在此的功能为通低频、阻高频
C．C1在此的功能为通交流，隔直流
D．C2在此的功能为通高频、阻低频
3．如图所示，把电阻、电感器、电容器并联接 ( http: / / www.21cnjy.com )到一交流电源上，三个电流表的示数相同.若保持电源电压不变，而将频率加大，则三个电流表的示数I1、I2、I3的大小关系是：
( http: / / www.21cnjy.com )
A.I1=I2=I3 B.I1＞I2＞I3C.I2＞I1＞I3 D.I3＞I1＞I2
4．如图所示的电路中，如果交变电流的频率减小，1、2和3灯的亮度变化情况是
( http: / / www.21cnjy.com )
A．1、2两灯均变亮，3灯变暗
B．1灯变亮，2、3灯均匀变暗
C．1灯变亮，2灯变暗，3灯亮度不变
D．1灯变暗，2灯变亮，3灯亮度不变
5．下面说法正确是( )
A.感抗仅与电源频率有关，与线圈自感系数无关
B.容抗仅与电源频率有关，与电容无关
C.感抗.容抗和电阻等效，对不同交变电流都是一个定值
D.感抗是由于电流变化时在线圈中产生了自感电动势而对电流的变化产生的阻碍作用
6．如图所示，三只完全相同的灯泡a、b ( http: / / www.21cnjy.com )、c分别与盒子Ⅰ、Ⅱ、Ⅲ中的三种元件串联，再将三者并联，接在正弦交变电路中，三只灯泡亮度相同。若保持电路两端电压有效值不变，将交变电流的频率增大，观察到灯a变暗、灯b变亮、灯c亮度不变。则三个盒子中的元件可能是
( http: / / www.21cnjy.com )
A．Ⅰ为电阻，Ⅱ为电容器，Ⅲ为电感器
B．Ⅰ为电感器，Ⅱ为电阻，Ⅲ为电容器
C．Ⅰ为电感器，Ⅱ为电容器，Ⅲ为电阻
D．Ⅰ为电容器，Ⅱ为电感器，Ⅲ为电阻
7．如图所示电路中，电源电动势为E，线圈L的电阻不计．以下判断不正确的是( )
A．闭合S稳定后，电容器两端电压为E
B．闭合S稳定后，电容器的a极板不带电
C．断开S后的很短时间里，电容器的a极板将带正电
D．断开S后的很短时间里，电容器的a极板将带负电
8．某电源输出的电流中既有交流又有 ( http: / / www.21cnjy.com )直流成分，如果需要在R上得到直流成分，应在如图所示电路中的A、B两处连接合适的元件．合理的连接方式是( )
A．A、B处均接电感线圈
B．A、B处均接电容器
C．A处接电感线圈，B处接电容器
D．A处接电容器，B处接电感线圈
9．可调理想变压器原线圈与一台小型 ( http: / / www.21cnjy.com )发电机相连，副线圈与灯泡L、可调电阻R、电容器C连成如图所示的电路。当副线圈上的滑片P 处于图示位置时，灯泡L 能发光. 要使灯泡变亮，可以采取的方法有
( http: / / www.21cnjy.com )
A．增大发动机的转速
B．将滑片P向下滑动
C．将可调电阻R减小
D．增大电容器极板间的距离
10．如图，A、B为两个完全相同的灯泡，L为自感线圈(自感系数较大；直流电阻不计)，E为电源，S为开关．下列说法正确的是（ ）
( http: / / www.21cnjy.com )
A．闭合开关稳定后，A、B一样亮
B．闭合开关的瞬间，A、B同时亮，但A很快又熄灭
C．闭合开关稳定后，断开开关，A闪亮后又熄灭
D．闭合开关稳定后，断开开关， A、B立即同时熄灭
11．如图所示，理想变压器原、副线圈的匝数比 ( http: / / www.21cnjy.com )为10∶1，M为电动机，其线圈电阻为2Ω，交流电压表为理想电表，L为灯泡，C为可变电容器，从某时刻开始在原线圈a、b两端加上交变电压，其瞬时表达式为u＝311sin100πt（V），则（ ）21cnjy.com
( http: / / www.21cnjy.com )
A．在t＝s时，电压表的示数约为156V
B．电动机工作时消耗的电功率为242W
C．若电容器电容变小，灯泡变亮
D．a、b两端交变电压换成u＝311sin200πt（V）时，灯泡将变亮
12．标有“220 V 0.5 μF”字样的电容器能接入下面哪个电路中使用（ ）
A.220sin 100πt V B.220 V的照明电路中
C.380sin 100πt V D.380 V的动力电路中
13．如图所示，电路中A， ( http: / / www.21cnjy.com )B是两个完全相同的灯泡，L是一个自感系数很大，电阻可忽略的自感线圈，C是电容很大的电容器。当S闭合与断开时，A、B灯泡的发光情况是（ ）
( http: / / www.21cnjy.com )
A．S刚闭合后，A亮一下又逐渐变暗，B逐渐变亮
B．S刚闭合后，B亮一下又逐渐变暗，A逐渐变亮
C．S闭合足够长时间后，A和B都一样亮
D．S闭合足够长时间后再断开，B立即熄灭，而A逐渐熄灭
14．如图所示，一理想变压器原线圈匝数为n1=1000匝，副线圈匝数为n2=200匝，将原线圈接在u=220sin100πt（V）的交流电压上，副线圈上电阻R和理想交流电压表并联接入电路，现在A、B两点间接人不同的电子元件，则下列说法正确的是
( http: / / www.21cnjy.com )
A．在A、B两点间串联一只电阻R，穿过铁芯的磁通量的最大变化率为0．2 Wb/s
B．在A、B两点间接入理想二极管，电压表读数约为31V
C．在A、B两点间接人一只电容器，如果只缓慢提高交流电频率，电压表读数将缓慢增大
D．在A、B两点间接入一只电感线圈，如果只缓慢提高交流电频率，电阻R消耗电功率将缓慢增大
15．如图所示的电路中，A1和A2是完全相同的灯泡，线圈L的电阻可以忽略，下列说法中正确的是（ ）
( http: / / www.21cnjy.com )
A．合上开关S接通电路时，A1和A2始终一样亮
B．合上开关S接通电路时，A2先亮，A1后亮,最后一样亮
C．断开开关S时，A2立即熄灭，A1过一会儿才熄灭
D．断开开关S时,A1和A2都要过一会儿才熄灭，且通过两灯的电流方向都与原电流方向相同
16．如图所示，理想变压器原线圈接有交流电源，当副线圈上的滑片P处于图示位置时，灯泡L能发光。 要使灯泡变亮，可以采取的方法有【来源：21·世纪·教育·网】
( http: / / www.21cnjy.com )
A．向下滑动P B．减小电容器C的电容 C．增大交流电源的频率 D．增大交流电源的电压
17．某同学在研究电容、 ( http: / / www.21cnjy.com )电感对恒定电流与交变电流的影响时，采用了如图所示的电路，其中L1、L2是二个完全相同的灯泡，已知把开关置于3、4时，电路与交流电源相通，稳定后的二个灯泡发光亮度相同，则该同学在如下操作中能观察到的实验现象是（ ）
( http: / / www.21cnjy.com )
A．当开关置于1、2时，稳定后L1、L2两个灯泡均发光且亮度也相同
B．当开关置于1、2时，稳定后L1、L2两个灯泡均发光，但L1比L2亮
C．当开关置于3、4瞬间，L2立即发光，而L1亮度慢慢增大
D．当开关置于3、4时，稳定后，若只增加交流电的频率,则二个灯泡的亮度将同时变暗
18．如图所示为理想变压器及其工作电路，原、副线圈匝数比n1：n2=2：1，电压表和电流表均为理想电表，原线圈接函数表达式的交流电，为半导体热敏电阻（其电阻随温度升高而变小）．R1、R2为定值电阻，C为电容器。下列判断正确的是
( http: / / www.21cnjy.com )
A．V1表的示数为220 V
B．R2的电功率为零
C．副线圈输出电压的函数表达式为
D．RT处温度升高时，V1表示数不变，V2表和A表的示数均变大
19．如图所示，三只完全相同的灯泡A、 ( http: / / www.21cnjy.com )B、C分别与电容器、电感线圈和电阻串联后接在同一交流电源上，供电电压瞬时值为u1=Umsinω1t，此时三只灯泡亮度相同。现换另一个电源供电，供电电压瞬时值为u2=Umsinω2t，ω2=2ω1。则改换电源后（ ）
A．A灯比原来亮 B．B灯比原来亮
C．C灯比原来亮 D．A、B、C三灯亮度仍然相同
20．如图所示，L是一个带铁芯的线圈，R为纯电阻，两条支路直流电阻阻值相等，那么在接通和断开电键的瞬间，电流表的读数大小关系是( )21教育名师原创作品
( http: / / www.21cnjy.com )
A．I1
( http: / / www.21cnjy.com )
A．开关闭合到电路中电流稳定的时间内，A灯立刻亮，并亮度保持稳定
B．开关闭合到电路中电流稳定的时间内，B灯立刻亮，并亮度保持稳定
C．开关断开后瞬间，A灯闪亮一下再熄灭
D．开关断开后瞬间，电流自右向左通过A灯
22．如图所示，线圈的自感系数L和电容器的电容C都很小，此电路的重要作用是：
A.阻直流通交流，输出交流
B.阻交流通直流，输出直流
C.阻低频通高频，输出高频电流
D.阻高频通低频，输出低频和直流
23．如图所示电路中，灯泡A、B的规格相同，电感线圈L的自感系数足够大且电阻可忽略。下列关于此电路的说法中正确的是
( http: / / www.21cnjy.com )
A．S闭合后的瞬间，A、B同时亮，然后A变暗最后熄灭
B．S闭合后的瞬间，B先亮，A逐渐变亮，最后A、B一样亮
C．S断开后的瞬间，A立即熄灭，B逐渐变暗最后熄灭
D．S断开后的瞬间，B立即熄灭，A闪亮一下后熄灭
24．图示的电路中，L为自感线圈，A为小灯泡。当开关S闭合后，灯泡正常发光；现断开开关S，以下说法正确的是
A．断开开关S时，灯泡立即熄灭
B．断开开关S时，灯泡逐渐熄灭
C．断开开关S时，通过灯泡的电流方向为从D到C
D．断开开关S时，通过灯泡的电流方向为从C到D
25．某同学为了验证自感现象，自己找来 ( http: / / www.21cnjy.com )带铁芯的线圈L（线圈的自感系数很大，构成线圈导线的电阻可以忽略）、两个相同的小灯泡A和B、开关S和电池组E，用导线将它们连接成如图所示的电路。经检查，各元件和导线均是完好的，检查电路无误后，开始进行实验操作。他可能观察到的现象是
( http: / / www.21cnjy.com )
A．闭合S瞬间，A比B先亮
B．闭合S瞬间，B比A先亮
C．断开S瞬间，A比B先熄灭
D．断开S瞬间，B比A先熄灭
26．如图所示电路中，L是自感系数 ( http: / / www.21cnjy.com )足够大的线圈，它的电阻可忽略不计，D1和D2是两个完全相同的小灯泡。将电键K闭合，待灯泡亮度稳定后，再将电键K断开，则下列说法中正确的是（ ）
( http: / / www.21cnjy.com )
A．K闭合瞬间，两灯同时亮，以后两灯亮度不变
B．K闭合瞬间，D1先亮，D2后亮，最后两灯亮度一样
C．K断开时，两灯都亮一下再慢慢熄灭
D．K断开时，D2立即熄灭，D1亮一下再慢慢熄灭
27．在如图所示的电路中，A1和A2是两 ( http: / / www.21cnjy.com )个相同的小灯泡，L是一个自感系数相当大的线圈，其直流电阻值与R相等.在开关K接通和断开时，灯泡A1和A2亮暗的顺序是（ ）
A．接通时，A1先达到最亮，断开时，A1后暗
B．接通时，A2先达到最亮，断开时，A2后暗
C．接通时，A1先达到最亮，断开时，A2先暗
D．接通时，A2先达到最亮，断开时，A2先暗
28．某电源输出的电流既有交流成分又有直流成分，而我们只需要稳定的直流，下列设计的电路图中，能最大限度使电阻R2获得稳定直流的是
( http: / / www.21cnjy.com )
29．如图所示，线圈L的自感系数和电容器的电容C都很小（如L=100μH，C=100pF），此电路的主要作用是
A阻直流通交流，输出交流电
B阻交流通直流，输出直流电
C阻低频通高频，输出高频交流电
D阻高频通低频，输出低频交流电和直流电
30．如图所示的电路，当开关闭合时， ( http: / / www.21cnjy.com )小灯泡将 (选填“逐渐”或“立刻”)变亮．当开关断开时，小灯泡将 (选填“逐渐”或“立刻”)熄灭．
( http: / / www.21cnjy.com )
31．如图所示的电路中，灯泡A、B电阻 ( http: / / www.21cnjy.com )相同，自感线圈L的直流电阻不能忽略。先接通电键S，使电路达到稳定后，再断开电键。下面关于流过A、B两灯的电流随时间变化的图像中正确的是
A.B.
C.D.
32．如图所示的电路中，开关s闭合电路达到稳定状态时，流过灯泡A的电流为，流过线圈L的电流为，且 ．在t1时刻将开关s断开，那么流过灯泡A的电流随时间的变化图像是（ ）
33．如图所示，三只完全相同的 ( http: / / www.21cnjy.com )小灯泡1、2、3分别与三种不同的电学元件a、b、c相连，接在交流电源上。现使交流电频率增大，发现各灯的亮度变化情况是：灯1变暗，灯2变亮，灯3不变。则a、b、c三种元件可能是（ ）
( http: / / www.21cnjy.com )
A．a为电阻，b为电容器，c为电感线圈
B．a为电阻，b为电感线圈，c为电容器
C．a为电容器，b为电感线圈，c为电阻
D．a为电感线圈，b为电容器，c为电阻
34．“二分频”音箱内有高、低两个扬声 ( http: / / www.21cnjy.com )器．音箱要将扩音机送来的含有不同频率的混合音频电流按高、低频段分离出来，送往相应的扬声器，以便使电流所携带的音频信息按原比例还原成高、低频的机械振动．如图所示为音箱的电路简化图，高、低频混合电流由a、b端输入，L1和L2是线圈，C1和C2是电容器，则 ( )
( http: / / www.21cnjy.com )
A．甲扬声器是高音扬声器
B．C2的作用是阻碍低频电流通过乙扬声器
C．L1的作用是阻碍低频电流通过甲扬声器
D．L2的作用是减弱乙扬声器的低频电流
35．如图所示，三只完全相同的灯泡a、b、 ( http: / / www.21cnjy.com )c分别与电阻R、电感L、电容C串联，再将三者并联，接在220V，50Hz的交变电源两端，三只灯泡亮度相同。如果将电源改为220V，60Hz的交变电源，则（ ）www-2-1-cnjy-com
( http: / / www.21cnjy.com )
A．三只灯泡亮度不变 B． a亮度不变，b变暗，c变亮
C．三只灯泡都将变亮 D． a亮度不变，b变亮，c变暗
36．如图所示的电路中，和是完全相同的两只灯泡，线圈L的电阻可以忽略，下面说法中正确的是
( http: / / www.21cnjy.com )
A. 合上开关S接通电路时，和同时亮
B. 合上开关S接通电路时，先亮，后亮
C. 断开开关S切断电路时，先灭，后灭
D. 断开开关S切断电路时，先灭，后灭
37．如图所示电路中，L为电感线圈，C为电容器，当开关S由断开变为闭合时：
( http: / / www.21cnjy.com )
A. 灯A中无电流通过，不可能变亮
B. 灯A中有电流通过，方向由a到b
C. 灯B逐渐熄灭，c点电势高于d点电势
D. 灯B逐渐熄灭，c点电势低于d点电势
38．两个相同的白炽灯L1和 ( http: / / www.21cnjy.com )L2，接到如图所示的电路中，灯L1与电容器串联，灯L2与电感线圈串联，当a、b处接电压最大值为Um、频率为f的正弦交流电源时，两灯都发光，且亮度相同．更换一个新的正弦交流电源后，灯L1的亮度高于灯L2的亮度，新电源的电压最大值和频率可能是2-1-c-n-j-y
A．最大值仍为Um而频率大于f
B．最大值仍为Um而频率小于f
C．最大值大于Um而频率仍为f
D．最大值小于Um而频率仍为f
39．在图所示电路中，a、b两端连接的 ( http: / / www.21cnjy.com )交流电源既含高频交流，又含低频交流；L是一个25 mH的高频扼流圈，C是一个100 pF的电容器，R是负载电阻．下列说法中正确的是 ( )．
A．L的作用是“通低频，阻高频”
B．C的作用是“通交流，阻直流”
C．C的作用是“通高频，阻低频”
D．通过R的电流中，低频交流所占的百分比远远大于高频交流所占的百分比
40．某信号源中有直流成分、交流高频成分和交流低频成分，为使放大器仅得到交流低频成分，下图所示电路中可行的是 ( )．
第II卷（非选择题）
评卷人 得分
二、填空题
41．图甲为某同学研究自感现象的实验电 ( http: / / www.21cnjy.com )路图，用电流传感器显示器各时刻通过线圈L的电流。电路中电灯的电阻R1=6.0，定值电阻R=2.0，AB间电压U=6.0 V。开关S原来闭合，电路处于稳定状态， 在t1=1.0×10–3 s时刻断开关S，此时刻前后电流传感器显示的电流随时间变化的图线如图乙所示。则线圈L的直流电阻RL=________________；断开开关后通过电灯的电流方______________ (填“向左”或“向右”)；在t2=1.6×10–3 s时刻线圈L中的感应电动势的大小为_____________________．21世纪教育网版权所有
( http: / / www.21cnjy.com )
42．如图所示，为三个相同的灯泡（设其电阻值保持不变），为与之串联的三个常用元件，如：电感线圈、电容器或电阻。为稳恒直流电源，为正弦交流电源。当开关S接“1”时，两灯均正常发光，灯不亮；当开关S接“2”时，灯仍正常发光，灯变暗，灯正常发光。由此可知：元件是____；元件是____；元件是____。21·cn·jy·com
( http: / / www.21cnjy.com )
43．如图所示电路，当在、两端加上直流电压时，正常发光，不亮；当、两端加上同样电压的交变电流时，发光亮度变暗，而正常发光.则、分别为________和________.( 可选择：电阻、电容器、电感线圈 )
( http: / / www.21cnjy.com )
44．如图所示，电路中，A、B是两个完全 ( http: / / www.21cnjy.com )相同的灯泡，L是一个理想电感线圈，C是电容相当大的电容器，当S闭合后A灯的亮度变化情况是_________，S闭合足够长时间后再断开，B灯__________。
( http: / / www.21cnjy.com )
45．在如图所示的电路中，两个灵敏电流表G1 ( http: / / www.21cnjy.com )和G2的零点都在刻度盘中央，当电流从“＋”接线柱流入时，指针向右摆；电流从“－”接线柱流入时，指针向左摆．在电路接通后再断开的瞬间，灵敏电流表G1的指针向_______摆，G2的向________摆.(填“左”或“右”)
( http: / / www.21cnjy.com )
46．如图所示，为使灯泡最亮，开关应 ( http: / / www.21cnjy.com )该连到 （A端或B端），如图所示，为使灯泡最亮，开关应该连到 （A端或B端）。21教育网
47．在交变电流路中，如果把电感的作用 ( http: / / www.21cnjy.com )概括为“通直流，阻交流；通 ，阻 。”则对电容的作用可概括为：通 ，隔 ；通 ，阻 。
48．两只完全相同的灯泡L1和L2分别与相同的电感串联，组成如图所示的甲、乙两个相同的部分电路.现在甲电路两端加恒定电压U，L1灯发光；而在乙电路两端加最大电压为U，的正弦交变电压，L2灯也发光.比较两灯的明暗程度，是L1灯的亮度________L2灯亮度.(填“大于”、“等于”、“小于”)
( http: / / www.21cnjy.com )
评卷人 得分
三、计算题
49．家庭用吊扇的电源采用220 V单相 ( http: / / www.21cnjy.com )交流电，电扇中电动机电路如图所示，C为移相电容，L1、L2为定子线圈．吊扇用了几年后，转速明显变慢，现在电容C上并联了一只标有“2 μF、400 V”的电容后，吊扇转速明显变快了，试说明理由．
50．如图所示，AO输入的信号，是有直流电的交变电流．
(1)现要求信号到达BO端没有直流成分，需要在AB端接入一个什么元件？该元件的作用是什么？
(2)若要求信号到达BO端只有直流电压，而没有交流电压，则应在AB端接入一个什么元件？该元件的作用是什么？
51．如图所示是电视机电源部分的滤 ( http: / / www.21cnjy.com )波装置，当输入端输入含有直流成分、交流低频成分的电流后，能在输出端得到较稳定的直流电，试分析其工作原理及各电容和电感的作用．
52．收音机的音量控制电路部分如图所 ( http: / / www.21cnjy.com )示，调节滑动变阻器的滑臂P，可控制扬声器的音量，但收音机直接收到的信号有干扰，即有直流和高频信号，为此需要用电容器C1、C2滤去直流和高频部分．根据电容器容抗的性质，试确定C1、C2应分别用较大的还是较小的电容器．
53．家用吊扇的电源采用220 V单相 ( http: / / www.21cnjy.com )交变电流，电扇中电动机的电路如图所示，C为移相电容，L1、L2为定子线圈，吊扇使用了几年后转速明显变慢，在电容C上并联了一只标有“2 μF 400 V”的电容后，吊扇转速明显变快了．试说明理由．
评卷人 得分
四、实验题
54．两只完全相同的灯泡L1和L2分别与相同的电感串联，组成如图所示的甲、乙两个相同的部分电路.现在甲电路两端加恒定电压U，L1灯发光；而在乙电路两端加最大电压为U，的正弦交变电压，L2灯也发光.比较两灯的明暗程度，是L1灯的亮度________L2灯亮度.(填“大于”、“等于”、“小于”)
( http: / / www.21cnjy.com )
55．在交流电路中，如果电源 ( http: / / www.21cnjy.com )电动势的最大值不变，频率可以改变，在右图所示电路的a、b两点间依次将图中的电路元件（1）（2）（3）单独接入，当使交变电流频率增加时，可以观察到A1读数__________________，A2读数__________________，A3读数_______________.（以上各空填“不变”“增大”或“减小”）
( http: / / www.21cnjy.com )
56．在如图4-1-14所 ( http: / / www.21cnjy.com )示的A、B两端加直流电压时，甲灯正常发光，乙灯完全不亮；当A接火线，B接零线，A、B间交流电压的有效值与直流电压相等时，甲灯发出微弱的光，乙灯能正常发光.试判断电器元件X、Y分别是什么.(甲、乙两灯完全相同)
( http: / / www.21cnjy.com )
图4-1-14
参考答案
1．CD
【解析】
试题分析：根据有效值的概念则对此交流电：，解得：；因电感线圈L对交流电有感抗，故R上的电压应小于155.5V，选项A错误；电压表的示数等于交流电的有效值为155.5V，选项B错误；若R两端的电压为155.5V时，其消耗的功率为，而R上的电压应小于155.5V，故电阻R消耗的功率小于50W，选项C正确；为保证闭合开关S后电容器不被击穿，该电容器的耐压值不得小于此交流电的最大值311V，选项D正确；故选CD.
考点：交流电的有效值及最大值；电功率；
2．B
【解析】
试题分析：由于该电路要把交流的低频成分送到 ( http: / / www.21cnjy.com )下一级，故低频部分不能直接从输入端短路掉，所以电感L的作用是通直流，阻交流，而不能是通低频，阻高频，故选项B有说法是不正确的，故选B。21·世纪*教育网
考点：电容、电感在电路中的作用。
3．D
【解析】
试题分析：原来的三个电流表的示数相同，当将电 ( http: / / www.21cnjy.com )源的频率加大后，由于电源的频率对电阻R的大小没有影响，故A1的示数不变；而电源的频率对线圈L的阻抗是有影响的，当频率增大时，其电阻是变大的，故电流表A2的示数变小；电源的频率还对电容C的容抗有影响，当频率增大时，其电阻是变小的，故电流表A3的示数变大；故I3＞I1＞I2，选项D正确。
考点：交流电的频率对线圈和电容电阻大小的影响。
4．C
【解析】
试题分析：根据可知如果交变电流的频率减小，则线圈的感抗减小，则1灯变亮；根据可知如果交变电流的频率减小，则电容器的容抗增加，故2灯变暗；如果交变电流的频率减小，则电阻R阻值不变，故3灯亮度不变；故选C。
考点：感抗；容抗.
5．D
【解析】
试题分析：由公式得感抗与线圈自感系数有关，A错误。根据公式，得容抗与电容也有关系，B错误。感抗.容抗和电阻等效，对不同交变电流由不同的值，所以C错。感抗是由于电流变化时在线圈中产生了自感电动势而对电流的变化产生的阻碍作用，D正确。
考点：考查了电感电容对交变电流的阻碍作用
6．C
【解析】
试题分析：由于将交变电流的频率增大后，观察到 ( http: / / www.21cnjy.com )灯a变暗、灯b变亮、灯c亮度不变，说明Ⅰ的电阻增大，故它可能是电感元件，Ⅱ的电阻减小，故它可能是电容元件，Ⅲ的电阻不变，故它可能是电阻元件，故C正确。2·1·c·n·j·y
考点：电感、电容、电阻对电路的影响。
7．AD
【解析】
试题分析：闭合S稳定后，线圈 ( http: / / www.21cnjy.com )L相当于导线，则电容器被短路，则其电压为零，故A错误；当闭合S稳定后，电容器被短路，则其电压为零，电容器的a极板不带电，故B正确；断开S的瞬间，线圈L中电流减小，产生自感电动势，相当于电源，结电容器充电，根据线圈的电流方向不变，则电容器的a极板将带正电．故C正确，D错误。 21*cnjy*com
考点：考查了电感电容对交流电的阻碍作用
8．C
【解析】
试题分析：由电路图可知，电感线圈 ( http: / / www.21cnjy.com )能通直流，阻挡住高频交流电，使低频交流电通过电阻R；电容器能使高频交流电通过，直流电不能通过；而题中需要在R上得到直流成分，应在A处接电感，B处接电容，从而使直流通过R，符合要求，故C正确；
考点：考查了电感电容对交流电的阻碍作用
9．A
【解析】
试题分析：要使灯泡变亮， 应使副线圈两端电压增大，由知，当增大发动机的转速时，交流电源的电压增大，根据理想变压器工作原理可知，副线圈两端电压增大， 灯泡变亮，故A正确；当滑片P向下滑动时，副线圈匝数减少，根据理想变压器工作原理可知，副线圈两端电压增大，灯泡变暗，故B错误；将可调电阻R减小，副线圈两端电压不变，通过灯泡的电流不变，灯泡亮度不变，故C错误；由知，当增大电容器极板间的距离时，电容器的电容减小，增大了容抗，通过灯泡的电流减小，灯泡变暗，故D错误。所以选A。
考点：本题考查变压器的工作原理、交流发电机及其产生正弦式电流的原理和电容器对交流电的影响，意在考查考生对所学知识的理解分析能力。
10．BC
【解析】
试题分析：刚闭合S的瞬间，电源的电压同时加 ( http: / / www.21cnjy.com )到两灯上，由于L的自感作用，L瞬间相当于断路，所以电流通过两灯，两灯同时亮．随着电流的逐渐稳定，L将A灯短路，所以A灯很快熄灭，B灯变得更亮，故A错误，B正确．闭合S待电路达到稳定后，再将S断开，B灯立即熄灭，而L与A灯组成闭合回路，线圈产生自感电动势，相当于电源，A灯闪亮一下而后熄灭，故C正确，D错误．
考点：考查了电感电容对交流电的阻碍作用
11． D
【解析】
试题分析：电表的读数为交变电流的有效值，因此无论在什么时刻，电压表的读数都是220V，故选项A错误；根据原副线圈的匝数比可知，副线圈两端电压的有效值为22V，显然242W＝W，而电动机为非纯电阻用电器，电动机工作时消耗的电功率不能用P＝求解，故选项B错误；当电容器电容变小时，其容抗变大，由于副线圈两端的电压由变压器的原副线圈匝数比决定，即不变，因此灯泡将变暗，故选项C错误；当a、b两端交变电压换成u＝311sin200πt（V）时，交变电流的频率变为原来的2倍，电容器的容抗变小，灯泡变亮，故选项D正确。
考点：本题主要考查了交变电流的四值运算 ( http: / / www.21cnjy.com )、变压器原副线圈两端电压与匝数的关系与焦耳定律的应用、影响电容器在交变电路中的作用的因素，以及动态电路的分析等问题。
12． A
【解析】由题可知，电容器的耐压值为 ( http: / / www.21cnjy.com )220V，即能承受的电压最大值为220V，所以可接入最大值为220V的交变电压上，故A正确；220V的照明电路电压的最大值约为311V，超过电容器的耐压值，该电容器不能接入该照明电路中，否则将被击穿，故B错误；380sin100πtV是正弦交变电压，电压的最大值为380V，超过电容器的耐压值，该电容器不能接在该电压上，否则将被击穿，故C错误；380V的动力电路电压的最大值约为537V，超过电容器的耐压值，该电容器不能接入该动力电路中，否则将被击穿，故D错误。
试题分析:
考点：电容
13．A
【解析】
试题分析：S刚闭合后，电容器C要 ( http: / / www.21cnjy.com )通过A充电，并且充电电流越来越小，故A亮一下又逐渐变暗，最后A被L短路，所以A最后会熄灭．而L对电流变化有阻碍作用，所以通过B的电流逐渐增大，故B逐渐变亮．故A正确，B错误．S闭合足够长时间后，C中无电流，相当于断路，L相当于短路，所以B很亮，而A不亮，故C错误．当S闭合足够长时间后再断开，L这产生自感电动势，A逐渐熄灭，而电容器要对B放电，故B也要逐渐熄灭，故D错误．
考点：考查了电感电容对交流电的作用
14．BC
【解析】
试题分析：在A、B两点间串联一只电阻R，输入电压最大值为220V≈311V，故平均每匝电压为0.311V，故磁通量的最大变化率为0.311Wb/s，A错误；输入电压有效值为220V，根据，故输出电压为44V；在A、B两点间接入理想二极管，会过滤掉负半周电流，设电压表读数为U，则根据有效值定义，有得：U＝≈31V，B正确；在A、B两点间接入一只电容器，只提高交流电频率，电容器容抗减小，R分得的电压增加，电压表读数增加，C正确；在A、B两点间接入一只电感线圈，只提高交流电频率，感抗增加，R分得的电压减小，电压表读数减小，D错误。21*cnjy*com
考点：本题考查变压器、二极管，电容器，电感线圈的特性。
15． B
【解析】
试题分析: 合上开关S接通电路时，A2 ( http: / / www.21cnjy.com )立即正常发光，线圈中电流要增大，由于自感电动势的阻碍，灯泡A1中电流只能逐渐增大，则A2先亮，A1后亮，线圈L的电阻可以忽略，所以两灯最后一样亮．故A正确，B错误．断开开关S，通过A2的电流立即消失，通过线圈的电流迅速减小，线圈产生自感电动势，线圈与两灯泡构成闭合回路，回路中产生感应电流，由楞次定律可知，感应电流方向与原来流过灯泡A1的电流方向相同，与原来流过灯泡A2的电流方向相反，两灯泡过一会儿一起熄灭，故C、D错。
考点： 自感现象
16．CD
【解析】
试题分析：向下滑动P，副线圈匝数减 ( http: / / www.21cnjy.com )少，电压减小，灯光变暗，A错误；减小电容器电容，增大了容抗，通过灯泡的电流减小，灯泡变暗，B错误。增大交流电源的频率减小了容抗，通过电容器的电流更大，灯光变亮， C正确；增大交流电源的电压，副线圈两端电压也增大，灯光变亮，D正确。
考点：本题考查电容器对交变电流的阻碍作用。
17．C
【解析】
试题分析：当开关置于1、2时，接的是 ( http: / / www.21cnjy.com )直流电，稳定后，电感的感抗减小，L1变亮，电容的容抗无穷大，也就是不通电，L2不亮．所以A、B均错．当开关置于3、4瞬间，L2立即发光，由于电感产生的自感电动势对电流的阻碍作用，L1中的电流会慢慢增大，因此L1亮度慢慢增大．所以C正确．当开关置于3、4时，稳定后，若只增加交流电的频率，感抗变大，L1变暗，容抗变小，L2变亮．所以D错．
考点：电容器和电感器对交变电流的导通和阻碍作用．
18．A
【解析】
试题分析：由题意可知原线圈的输入电压为，即V1表的示数为220 V，故选项A正确；由于原线圈输入交流电，副线圈也输出交流电，所以有电流通过电容器，即通过电阻R2的电流不为零，功率不为零，故选项B错误；由于原副线圈的电流频率相同，故选项C错误；副线圈相当于电源，其电压为，当半导体电阻温度升高时，其阻值减小，副线圈负载减小，副线圈电流I2变大，即电流表的示数变大，由闭合电路的欧姆定律可知电压表V2的示数减小，故选项D错误．
考点：理想变压器的规律；电容器对交流电的影响；电路的动态分析．
19．A
【解析】
试题分析：由于电源的最大电压值不变，而 ( http: / / www.21cnjy.com )电源的角速度变为原来的2倍，即频率变大，故电容C的电阻减小，电感L的电阻变大，故A灯比原来亮，B灯比原来暗，C灯与原来的亮度是一样的，A是正确的。
考点：交流电的频率对电容、电感电阻的影响。
20．B
【解析】
试题分析：电键接通瞬间， ( http: / / www.21cnjy.com )由于自感现象，L产生自感电动势阻碍电流I1的增加，故I1
21．AD
【解析】
试题分析：开关闭合到电路中电流稳定 ( http: / / www.21cnjy.com )的时间内，A灯立刻变亮，由于通过线圈电流要增大，磁能量增大，产生自感电动势，根据楞次定律可知，这个自感电动势将阻碍电流的增大，所以通过B灯的电流逐渐增大，故B灯逐渐变变，最后稳定时，通过线圈的电流不变，线圈对电流没有阻碍，灯泡亮度稳定．故A正确，故B错误；开关处于闭合状态，在断开瞬间，线圈提供瞬间电压给两灯泡供电，由于两灯泡完全一样，所以不会出现电流比之前还大的现象，因此A灯不会闪亮一下，只会一同慢慢熄灭．故C错误；开关处于闭合状态，在断开瞬间，线圈相当于电源，电流方向仍不变，所以电流自右向左通过A灯，故D正确；故选：AD.
考点：本题考查了电感器对交变电流的导通和阻碍作用、自感现象、自感系数．
22．D
【解析】
试题分析：电容器C为一旁 ( http: / / www.21cnjy.com )路电容，因其电容很小，对高频成分的阻碍作用很小，高频成分经电容器C形成回路，因线圈L的自感系数很小，所以对低频成分的阻碍作用很小，对高频成分阻碍作用大，这样，直流和低频成分能顺利通过线圈，这样，最终输出的应为低频交流电和直流电，故选项D正确。
考点：电感和电容对交流电的作用
23．AD
【解析】
试题分析：S闭合后的瞬间，自感系数 ( http: / / www.21cnjy.com )足够大的线圈由于自感作用阻碍电流，相当于断路，此时灯泡A和灯泡B串联同时亮，待电路稳定后没有电流的变化，线圈不再产生感应电动势，对电流没有阻碍作用，相当于短路，此时A灯熄灭，B灯变亮，选项A对B错。S断开后的瞬间，电流突然减小，线圈由于自感作用产生感应电流，与灯泡A构成新的回路，所以A灯会先闪亮一下后熄灭。B灯立即熄灭，选项C错D对。考点：线圈自感
24．BC
【解析】
试题分析：当断开开关S时，线圈中 ( http: / / www.21cnjy.com )的电流变小，故线圈中产生的感应电流的磁场与原磁场相同，故通过线圈的感应电流是左向右的，由于线圈与灯泡组成了闭合电路，故通过灯泡的电流不会立即变为零，所以灯泡逐渐熄灭，B正确，A不对；
由于断开开关时，通过线圈的感应电流是左向右的，即通过灯泡的电流方向为从D到C，C是正确的，D不对。
考点：自感现象
25．A
【解析】
试题分析：从实物图中我们可以看出两 ( http: / / www.21cnjy.com )个小灯泡是并联状态，其中自感线圈和B灯泡串联，当闭合开关的瞬间，通过B的电流增大，自感线圈产生感应电流阻碍电路电流增大，所以B是逐渐亮起来，而A灯泡不受影响，故A比B先亮，A正确，B错误；当断开开关的瞬间，电流电流减小，自感线圈要阻碍电流的减小，产生与原电流方向相同的感应电流，所以B灯泡是缓慢熄灭，而A是立即熄灭，故CD错误，【出处：21教育名师】
考点： 考查了电感电容对电流的阻碍作用的应用
26．D
【解析】
试题分析：K闭合瞬间，由于 ( http: / / www.21cnjy.com )线圈的电流增加，导致线圈中出现感应电动势从而阻碍电流的增加，所以两灯同时亮，当电流稳定时，由于电阻可忽略不计，所以以后D1熄灭，D2变亮，故A、B错误；K断开时，D2立即熄灭，但由于线圈的电流减小，导致线圈中出现感应电动势从而阻碍电流的减小，所以D1亮一下再慢慢熄灭，故C错误D正确；故本题选D。
考点：自感现象的理解
27．A
【解析】
试题分析：自感系数相当大的线圈 ( http: / / www.21cnjy.com )有双重特性：当电流不变时，它是电阻不计的导线；当电流变化时，产生自感电动势，相当于电源． K刚刚接通时，由于L自感作用，瞬间相当于断路，通过A1的电流等于流过A2与R电流之和，所以A1先达到最亮．然后L自感慢慢减弱，通过A1的电流减小，稳定后，A1和A2亮度相同；K断开时，A2瞬间失去电流，而A1和L构成回路，由于L自感，A1会亮一会再暗，A2立刻变暗，故A正确BCD错误．所以选A．
考点：本题考查了自感线圈的特点、自感现象和自感系数．
28．A
【解析】
试题分析：由A图电路图可知，电感线圈阻挡住低 ( http: / / www.21cnjy.com )频交流电，使低频交流电通过电阻R1，电容器与电阻R2并联，高频交流电通过电容器，直流通过R2，符合要求，故A正确；由B电路图可知，该电路不能有效过滤高频交流电，故B错误；由C电路图可知，该电路不能过滤通过R2的低频交流电，故C错误；由D电路图可知，该电路不能有效过滤通过R2的低频成分，故D错误.。
考点：电感及电容对交流电的作用。
29．D
【解析】
试题分析：因线圈L的自感系数很小，所 ( http: / / www.21cnjy.com )以对低频成分的阻碍作用很小，这样，直流和低频成分能顺利通过线圈.电容器C为一旁路电容，因其电容很小，对高频成分的阻碍作用很小，这样，通过线圈的高频成分又经电容器C形成回路，最终输出的应为低频交流电和直流电,所以ABC错误，D正确。
考点：电容和电感
30．逐渐，立刻
【解析】
试题分析：当开关闭合时，由于线圈自感，电路中电流慢慢增大，则小灯泡将逐渐变亮，当开关断开时整个电路已断开，则小灯泡将立刻熄灭．
考点：本题考查自感现象。
31．BD
【解析】
试题分析：在接通电键的瞬 ( http: / / www.21cnjy.com )间，由于自感线圈的阻碍作用，使得灯泡A中的电流逐渐增强，并达到正常时的稳定值，选项B正确。正常工作以后，由于线圈有直流电阻，因此A灯所在支路电阻大，而电流弱，B灯电流强。在断电的瞬间，两灯泡自成回路，线圈发挥自感作用，给B反向供电，电流强度一下子突变为A灯泡原来的数值，并逐渐衰减为零，选项D正确。
考点：本题考查自感现象，涉及图象问题。
32．C
【解析】
试题分析：S闭合的时间，流过小灯泡的电流是稳定的，大小为,方向向右，S断开时，立即减为0，减小，L中产生自感电动势，阻碍的减小，L与A组成闭合回路，流经A中的电流从开始逐渐减小到0，方向向左，所以C正确。www.21-cn-jy.com
考点：考查断电中的自感现象
33．D
【解析】
试题解析：由于在交流电频 ( http: / / www.21cnjy.com )率增大时，发现各灯的亮度变化情况是：灯1变暗，灯2变亮，灯3不变，故可说明交流电频率增大时，a的电阻变大，b的电阻变小，c的电阻不变，故a为电感线圈，b为电容器，c为电阻，D是正确的。
考点：电感和电容在电路中所起的作用。
34．BD
【解析】
试题分析：电感线圈对交流电流的影响是 ( http: / / www.21cnjy.com )“通低频，阻高频”， 电容对交流电流的影响是“通高频，阻低频”，对甲扬声器L1的作用是低频电流通过甲扬声器，C1的作用是作为旁路电容将高频电流滤掉，所以甲扬声器是低音扬声器，L1的作用是阻碍高频电流通过甲扬声器，所以A 、C选项错误；对乙扬声器C2的作用是阻低频电流通过乙扬声器，L2的作用是减弱乙扬声器的低频电流，故乙扬声器是高音扬声器，所以B、D选项正确。
考点：电感和电容对交变电路的影响
35．B
【解析】
试题分析：将交变电流的频率增大时，电阻 ( http: / / www.21cnjy.com )R的阻值不随频率变化而变化，交变电压不变，灯泡a两端的电压不变，亮度不变；电感L的感抗随频率的升高而增大，流过b灯的电流减小，b灯变暗．电容C的容抗随频率的升高而减小，这样流过c灯的电流增大，c灯变亮，B正确，ACD都不对。
考点：电感受，电容对交流电路的影响
36．B
【解析】
试题分析：合上开关S接通电路时,两支路电流增加，所以灯泡A2马上亮起来，而在A1支路中线圈L上会产生自感电动势，阻碍电流的增加，所以使得电灯慢慢亮起来，选项B正确；而当断开开关S切断电路时，电路中的电流减小，所以支路中的电流立即消失，但是在支路由于L中的自感电动势阻碍电流的减少，此电流会在L中重新形成回路，所以会使得两灯慢慢的一起熄灭。CD选项均错。
考点：自感现象
37．D
【解析】
试题分析：若开关S由断开变为闭合，则电容 ( http: / / www.21cnjy.com )器C和灯A将被短路，电容器放电，灯A中电流方向为由b到a，AB均错；由于在L中产生自感电动势，在线圈L、灯B和电键形成回路，使得灯B逐渐熄灭，电流方向为从c到d，由于L是电源，所以c点电势低于d点电势，选项D正确。
考点：自感现象、电容器。
38．A
【解析】
试题分析：增大频率不会改变电流的最大值 ( http: / / www.21cnjy.com )，故最大值不变；CD错误；灯L1的亮度高于灯L2的亮度，说明电容对交变电流的阻碍作用减小，电感对交变电流的阻碍作用增大，根据电容、电感阻碍作用与交流电频率的关系，交流电的频率应该是增大了，故A正确，B错误；
故选A
考点：电容器和电感器对交变电流的导通和阻碍作用．
点评：解决本题的关键知道电感会阻碍电流的变化，以及交流电的频率会影响感抗和容抗，频率变大，感抗变大，容抗变小．
39．ACD
【解析】
试题分析：L是一个自感系数很小的高频扼流圈， ( http: / / www.21cnjy.com )其作用是通低频，阻高频，A正确．C是一个电容很小的电容器，在题图示电路中它对高频交流的容抗远小于对低频交流的容抗，其作用是“通高频，阻低频”．因电路中无直流成分，故B错误、C正确．由于L对高频交流的阻碍作用和C对高频交流的旁路作用，使得通过R的电流中低频交流所占的百分比远大于高频交流的百分比．D正确
故选ACD
考点：考查了电感电容对交流电的阻碍作用
点评：关键是知道电容器对交流电的作用为：通交流，隔直流，通高频，阻低频，电感对交流电的作用为：通直流，阻交流，通低频，阻高频
40．D
【解析】
试题分析：A图中连入一个电阻， ( http: / / www.21cnjy.com )对交流电没有阻碍作用，所以放大器得到所有成分；A错误；B图中连入电感线圈，放大器可得到直流成分，若为高频扼流圈也可得到低频成分，B错误；；C图既可得高频成分也可得低频成分，C错误；D图通过C1的是高、低频都有，通过C2的是旁路电容让高频成分滤去，故D正确．
故选D
考点：考查了电感电容对交流电的阻碍作用
点评：关键是知道电容器对交流电的作用为：通交流，隔直流，通高频，阻低频，电感对交流电的作用为：通直流，阻交流，通低频，阻高频
41． 向左 2.0V
【解析】感线圈的电流I0= 1.5A 解得：
由自感知，电灯中的电流方向为：向左
由图读出t= 1.6×10-3 s时流过电感线圈的电流I=0.2A
闭合电路欧姆定律E=I（RL+R+R1）
得 E=2.0 V
42．电阻 电感线圈 电容器
【解析】
试题分析：电感线圈通直流阻交流，直流电源正常发光交流电源变暗的与元件b串联的灯泡，所以元件是电感线圈。电容器是通交流隔直流即交流电亮直流电不亮的是与元件是串联的灯泡，所以元件是电容器。电阻无论在直流电路还是交流电路，阻碍作用都一样，与之串联的电灯发光情况不变，所以元件是电阻。
考点：电学元件对电流的阻碍
43．电感线圈 电容器
【解析】
试题分析：电感线圈的作用是通直流阻交流，电容的作用是通交流隔直流。由题意叙述A应为电感线圈、B为电容器。
考点：本题考查电感线圈、电容器对交变电流的作用。
44．先亮后逐渐熄灭 逐渐熄灭
【解析】
试题分析：当S闭合后，在L中会产生 ( http: / / www.21cnjy.com )自感电动势阻碍电流的增加（相等于断路），所以A灯会在R-L-B-S中形成回路从而亮起来，而后由于L是一个理想电感线圈，电阻为零，所以电路稳定后，A灯被短路，所以A灯会逐渐熄灭；S闭合足够长时间后再断开，则电容器C要放电，在B灯中形成回路，故B灯逐渐熄灭。
考点：自感现象及电容器的性质
45．右，左
【解析】
试题分析：电路稳定后断开，通过电阻这一支路的电流立即消失，由于电感器对电流的变化有阻碍作用，会阻碍其减小，通过电感器的电流并且通过电阻．所以含有电感器的支路的电流从“+”接线柱流入，指针向右摆．含有电阻的支路电流从“-”接线柱流入，指针向左摆．
考点：电容器和电感器对交变电流的导通和阻碍作用．
点评：解决本题的关键知道电感器对电流的变化有阻碍作用，当电流增大时，会阻碍电流的增大，当电流减小时，会阻碍其减小．
46．A端、B端
【解析】
试题分析：电容器在电路中，具有隔直流通交流的作用，电感器有通直流阻交流的作用．
电流常常既有交流成分，又有直 ( http: / / www.21cnjy.com )流成分，若要把交流成分输送到下一级，则必须选择b图，因为电容器有隔直流通交流的作用．如图所示，为使灯泡最亮，开关应该连到A端，为使灯泡最亮，开关应该连到 B端。
考点：电容器电感器对交流电的影响
点评：解决本题的关键知道，当电容器的电容越小 ( http: / / www.21cnjy.com )，频率越低时，容抗越高，电感器对电流的变化有阻碍作用，电流增大，阻碍其增大，电流减小，阻碍其减小．
47．低频，高频，交流，直流，高频，低频
【解析】本题考查电感和电容的作用，电感线圈可以通直流阻交流通低频阻高频，电容可以通交流阻直流通高频阻低频；
48． 大于
【解析】
考点：自感现象和自感系数 ( http: / / www.21cnjy.com" \o "欢迎登陆21世纪教育网 )．
分析：由题，乙电路两端正弦交变电压的最大值为 U，有效值等于U，与甲电路的电压相等．根据两个电路中电感L的感抗关系，分析电路中电流关系，判断两灯亮度关系．
解：据题，乙电路两端所加正弦交变电压的最大值为d，有效值等于d，与甲电路的两端电压相等．乙电路中所加的交流电，电感L2有感抗，甲电路所加的是恒定电压，L1没有感抗，则甲电路中总阻抗小于乙电路中总阻抗，甲电路中电流大于乙电路中电流，所以L1灯的亮度 大于L2灯亮度．【版权所有：21教育】
故答案为：大于
点评：本题只要懂得电感线圈对交流电流有阻碍作用，就能分析出两电路中电流的大小关系．基础题．
49．在电容C上并联一只电容后，总电容变大，对交流电起阻碍作用的容抗变小，线圈L中的电流变大，电动机转速明显加快．
【解析】
试题分析：在电容C上并联一只电容后，总电容变大，根据公式可知容抗变小，对交变电流的阻碍作用减小，电路中的电流变大，因此电动机的转速加快．
考点：考查了电容对交流电的阻碍作用
点评：关键是知道容抗公式
50．(1)电容器 隔直流、通交流 (2)电感线圈 阻交流、通直流
【解析】
试题分析：(1)因为BO端不需要直流，只需 ( http: / / www.21cnjy.com )要交流，故根据电容有“通交流、隔直流”的作用，应在AB端接入一个电容器C，该电容器对直流有阻碍作用，对交流有“通过”作用．
(2)因为BO端不需要交流，只需要直流，故根 ( http: / / www.21cnjy.com )据电感有“通直流、阻交流”的作用，应在AB端接入一个电感线圈L.该线圈对交流有阻碍作用，对直流有通过作用．
考点：考查了电感电容对交流电的阻碍作用
点评：关键是知道电容器对交流电的作用为：通交流，隔直流，通高频，阻低频，电感对交流电的作用为：通直流，阻交流，通低频，阻高频【来源：21cnj*y.co*m】
51．由于C1的“通交流、隔直 ( http: / / www.21cnjy.com )流”的功能，电流中的交流成分被衰减，而线圈L有“通直流、阻交流”的功能，直流成分电流顺利通过L，一小部分交流通过L，到达C2两端时，C2进一步滤除电流中残余的交流成分，
【解析】
试题分析：当含有多种成分的电流输入到C1两端 ( http: / / www.21cnjy.com )时，由于C1的“通交流、隔直流”的功能，电流中的交流成分被衰减，而线圈L有“通直流、阻交流”的功能，直流成分电流顺利通过L，一小部分交流通过L，到达C2两端时，C2进一步滤除电流中残余的交流成分，这样在输出端得到较稳定的直流电．这个直流电供电视机内芯正常工作．
考点：考查了电感电容对交流电的阻碍作用
点评：关键是知道电容器对交流电的作用为：通交流，隔直流，通高频，阻低频，电感对交流电的作用为：通直流，阻交流，通低频，阻高频
52．C1用大电容 C2用小电容
【解析】
试题分析：的作用是滤去直流成分而且要让低频成分通过，故应选用大电容；的作用是滤去高频成分且要阻碍低频成分通过，故应选小电容
考点：考查了电容对交流电的阻碍作用
点评：关键是知道电容对电流的阻碍作用公式，根据公式分析大小电容对交流电的阻碍作用
53．并联一只电容后，容抗减小，对交流电阻碍减小，电流增大，电动机转速加快
【解析】
试题分析：在电容C上并联一只电容后，总电容变大，根据公式可知容抗变小，对交变电流的阻碍作用减小，电路中的电流变大，因此电动机的转速加快．
考点：考查了电容对交流电的阻碍作用
点评：关键是知道容抗公式
54． 大于
【解析】据题，乙电路两端所加正弦交变电压的最大值为U，有效值等于U，与甲电路的两端电压相等．乙电路中所加的交流电，电感L2有感抗，甲电路所加的是恒定电压，L1没有感抗，则甲电路中总阻抗小于乙电路中总阻抗，甲电路中电流大于乙电路中电流，所以L1灯的亮度 大于L2灯亮度．
本题只要懂得电感线圈对交流电流有阻碍作用，就能分析出两电路中电流的大小关系．基础题．
55．增大 不变 减小
【解析】接入（1）时，电容 ( http: / / www.21cnjy.com )对交变电流有阻碍作用，而容抗随交流电的频率增加而减小，故A1读数增大；接入（2）时，电阻对交变电流有阻碍作用，且电阻的大小与交变电流的频率无关，故交变电流的频率增加时，A2读数不变；接入（3）时，电感对交变电流有阻碍作用，感抗随交变电流频率的增加而增大，故当交变电流的频率增加时，A3的读数减小.
56．X是电感线圈,Y是电容器.
【解析】电感线圈在电路中有 ( http: / / www.21cnjy.com )“通直流、阻交流”的特性；电容器在电路中有“通交流、隔直流”的特性.由此可以判断：与甲灯串联的X元件是电感线圈；与乙灯串联的Y元件是电容器.
A
B
C
C0
L
R
～
u
A
L
S
E
C
D
～
～
A
L
C
B
A
B
21世纪教育网 -- 中国最大型、最专业的中小学教育资源门户网站。 版权所有@21世纪教育网
