新课标人教版必修一：第一章运动的描述第四节实验：用打点计时器测速度

本资料来自于资源最齐全的２１世纪教育网www.21cnjy.com

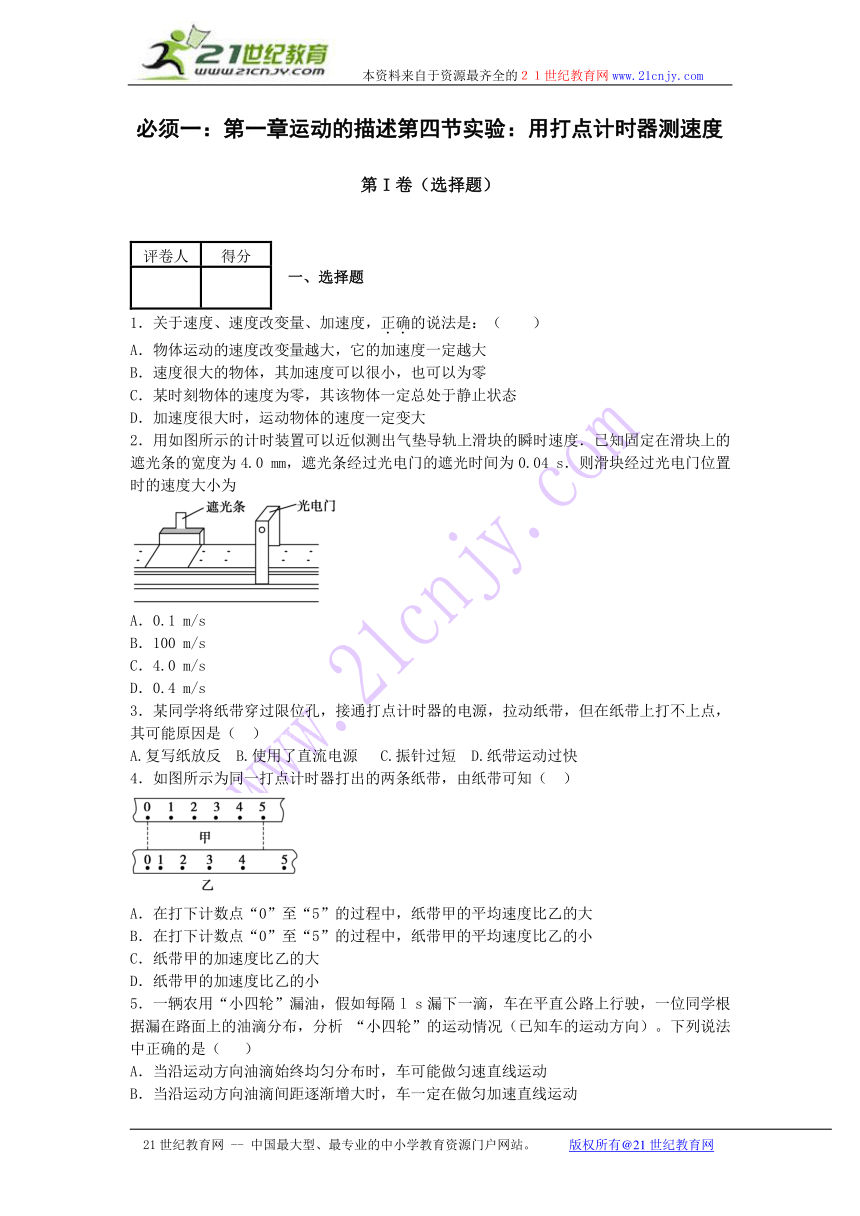

必须一：第一章运动的描述第四节实验：用打点计时器测速度
第I卷（选择题）
评卷人 得分
一、选择题
1．关于速度、速度改变量、加速度，正确的说法是：（ ）
A．物体运动的速度改变量越大，它的加速度一定越大
B．速度很大的物体，其加速度可以很小，也可以为零
C．某时刻物体的速度为零，其该物体一定总处于静止状态
D．加速度很大时，运动物体的速度一定变大
2．用如图所示的计时装置可以近似测出气垫导轨上滑块的瞬时速度．已知固定在滑块上的遮光条的宽度为4.0 mm，遮光条经过光电门的遮光时间为0.04 s．则滑块经过光电门位置时的速度大小为www-2-1-cnjy-com
( http: / / www.21cnjy.com )
A．0.1 m/s
B．100 m/s
C．4.0 m/s
D．0.4 m/s
3．某同学将纸带穿过限位孔，接通打点计时器的电源，拉动纸带，但在纸带上打不上点，其可能原因是（ ）【版权所有：21教育】
A.复写纸放反 B.使用了直流电源 C.振针过短 D.纸带运动过快
4．如图所示为同一打点计时器打出的两条纸带，由纸带可知（ ）
( http: / / www.21cnjy.com )
A．在打下计数点“0”至“5”的过程中，纸带甲的平均速度比乙的大
B．在打下计数点“0”至“5”的过程中，纸带甲的平均速度比乙的小
C．纸带甲的加速度比乙的大
D．纸带甲的加速度比乙的小
5．一辆农用“小四轮”漏油，假如每隔l ( http: / / www.21cnjy.com )s漏下一滴，车在平直公路上行驶，一位同学根据漏在路面上的油滴分布，分析 “小四轮”的运动情况（已知车的运动方向）。下列说法中正确的是（ ）
A．当沿运动方向油滴始终均匀分布时，车可能做匀速直线运动
B．当沿运动方向油滴间距逐渐增大时，车一定在做匀加速直线运动

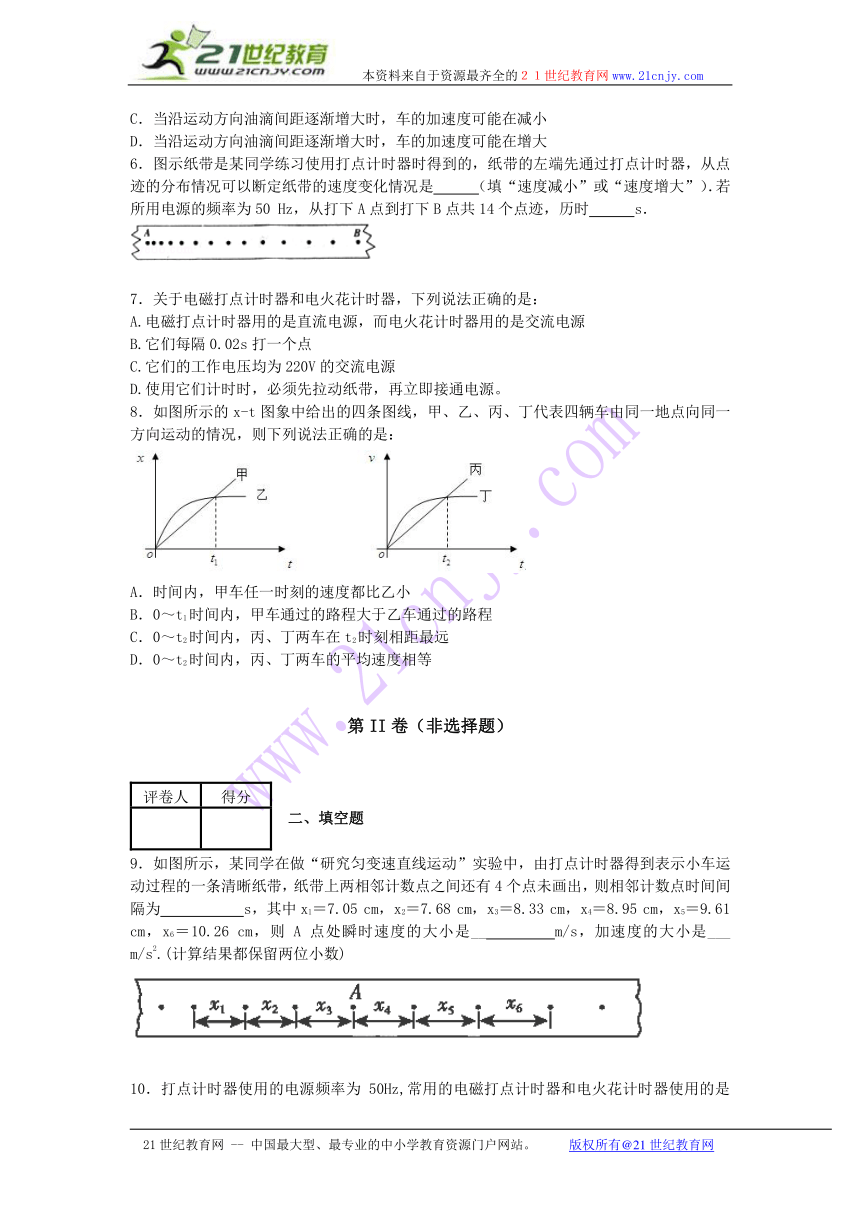

C．当沿运动方向油滴间距逐渐增大时，车的加速度可能在减小
D．当沿运动方向油滴间距逐渐增大时，车的加速度可能在增大
6．图示纸带是某同学练习使用打点计时器时得 ( http: / / www.21cnjy.com )到的，纸带的左端先通过打点计时器，从点迹的分布情况可以断定纸带的速度变化情况是 （填“速度减小”或“速度增大”）．若所用电源的频率为50 Hz，从打下A点到打下B点共14个点迹，历时 s．
7．关于电磁打点计时器和电火花计时器，下列说法正确的是：
A.电磁打点计时器用的是直流电源，而电火花计时器用的是交流电源
B.它们每隔0.02s打一个点
C.它们的工作电压均为220V的交流电源
D.使用它们计时时，必须先拉动纸带，再立即接通电源。
8．如图所示的x-t图象中给出的四条图线，甲、乙、丙、丁代表四辆车由同一地点向同一方向运动的情况，则下列说法正确的是：
A．时间内，甲车任一时刻的速度都比乙小
B．0～t1时间内，甲车通过的路程大于乙车通过的路程
C．0～t2时间内，丙、丁两车在t2时刻相距最远
D．0～t2时间内，丙、丁两车的平均速度相等
第II卷（非选择题）
评卷人 得分
二、填空题
9．如图所示，某同学在做“研究匀变速直线运 ( http: / / www.21cnjy.com )动”实验中，由打点计时器得到表示小车运动过程的一条清晰纸带，纸带上两相邻计数点之间还有4个点未画出，则相邻计数点时间间隔为 s，其中x1＝7.05 cm，x2＝7.68 cm，x3＝8.33 cm，x4＝8.95 cm，x5＝9.61 cm，x6＝10.26 cm，则A点处瞬时速度的大小是__ m/s，加速度的大小是___ m/s2.(计算结果都保留两位小数)21·cn·jy·com
10．打点计时器使用的电源 ( http: / / www.21cnjy.com )频率为50Hz,常用的电磁打点计时器和电火花计时器使用的是 __（填“直流电”、“交流电”），正常工作时每隔 s打一个点。

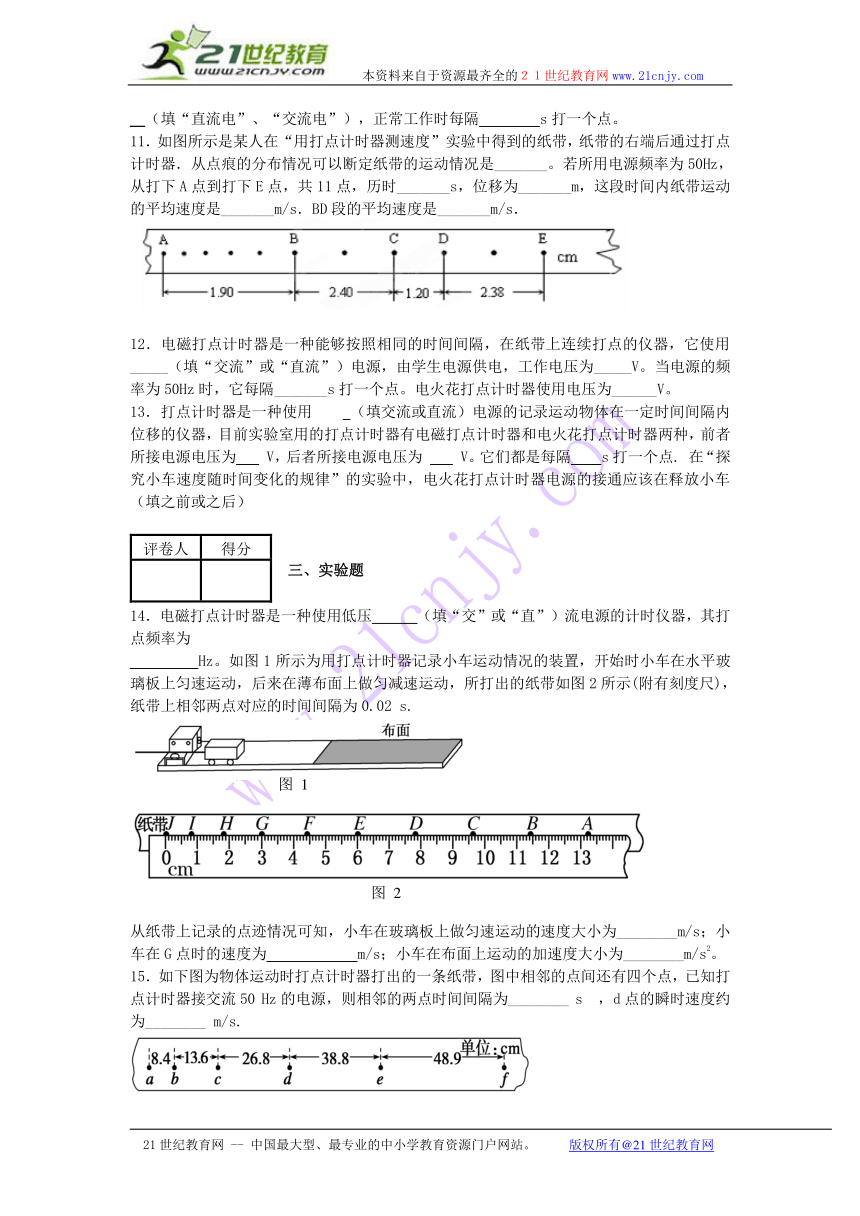

11．如图所示是某人在“用打点计时器测 ( http: / / www.21cnjy.com )速度”实验中得到的纸带，纸带的右端后通过打点计时器．从点痕的分布情况可以断定纸带的运动情况是_______。若所用电源频率为50Hz，从打下A点到打下E点，共11点，历时_______s，位移为_______m，这段时间内纸带运动的平均速度是_______m/s．BD段的平均速度是_______m/s．【来源：21cnj*y.co*m】
( http: / / www.21cnjy.com )
12．电磁打点计时器是一种能够按照 ( http: / / www.21cnjy.com )相同的时间间隔，在纸带上连续打点的仪器，它使用_____（填“交流”或“直流”）电源，由学生电源供电，工作电压为_____V。当电源的频率为50Hz时，它每隔_______s打一个点。电火花打点计时器使用电压为______V。
13．打点计时器是一种使用 ( http: / / www.21cnjy.com ) （填交流或直流）电源的记录运动物体在一定时间间隔内位移的仪器，目前实验室用的打点计时器有电磁打点计时器和电火花打点计时器两种，前者所接电源电压为 V，后者所接电源电压为 V。它们都是每隔 s打一个点. 在“探究小车速度随时间变化的规律”的实验中，电火花打点计时器电源的接通应该在释放小车 （填之前或之后）
评卷人 得分
三、实验题
14．电磁打点计时器是一种使用低压 （填“交”或“直”）流电源的计时仪器，其打点频率为
Hz。如图1所示为用打点计 ( http: / / www.21cnjy.com )时器记录小车运动情况的装置，开始时小车在水平玻璃板上匀速运动，后来在薄布面上做匀减速运动，所打出的纸带如图2所示(附有刻度尺)，纸带上相邻两点对应的时间间隔为0.02 s.【来源：21·世纪·教育·网】
从纸带上记录的点迹情况可知 ( http: / / www.21cnjy.com )，小车在玻璃板上做匀速运动的速度大小为________m/s；小车在G点时的速度为 m/s；小车在布面上运动的加速度大小为________m/s2。
15．如下图为物体运动时 ( http: / / www.21cnjy.com )打点计时器打出的一条纸带，图中相邻的点间还有四个点，已知打点计时器接交流50 Hz的电源，则相邻的两点时间间隔为________ s ，d点的瞬时速度约为________ m/s.2·1·c·n·j·y

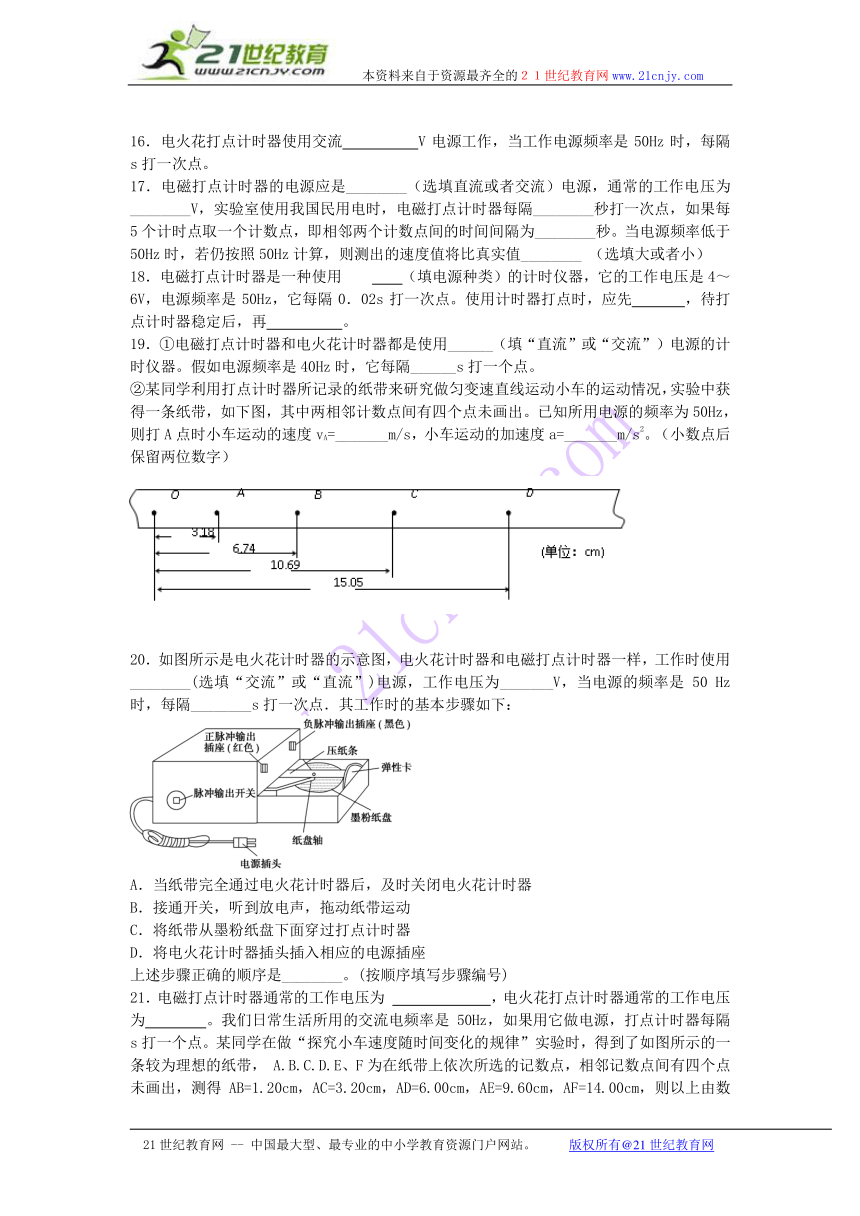

16．电火花打点计时器使用交流 V电源工作，当工作电源频率是50Hz时，每隔 s打一次点。
17．电磁打点计时器的电源应是____ ( http: / / www.21cnjy.com )____（选填直流或者交流）电源，通常的工作电压为________V，实验室使用我国民用电时，电磁打点计时器每隔________秒打一次点，如果每5个计时点取一个计数点，即相邻两个计数点间的时间间隔为________秒。当电源频率低于50Hz时，若仍按照50Hz计算，则测出的速度值将比真实值________ （选填大或者小）
18．电磁打点计时器是一种使用 ( http: / / www.21cnjy.com ) （填电源种类）的计时仪器，它的工作电压是4～6V，电源频率是50Hz，它每隔0．02s打一次点。使用计时器打点时，应先 ，待打点计时器稳定后，再 。
19．①电磁打点计时器和电火花计时 ( http: / / www.21cnjy.com )器都是使用______（填“直流”或“交流”）电源的计时仪器。假如电源频率是40Hz时，它每隔______s打一个点。
②某同学利用打点计时器所记录的纸带来研究 ( http: / / www.21cnjy.com )做匀变速直线运动小车的运动情况，实验中获得一条纸带，如下图，其中两相邻计数点间有四个点未画出。已知所用电源的频率为50Hz，则打A点时小车运动的速度vA=_______m/s，小车运动的加速度a=_______m/s2。（小数点后保留两位数字）
( http: / / www.21cnjy.com )
20．如图所示是电火花计时器的示意图 ( http: / / www.21cnjy.com )，电火花计时器和电磁打点计时器一样，工作时使用________(选填“交流”或“直流”)电源，工作电压为_______V，当电源的频率是50 Hz时，每隔________s打一次点．其工作时的基本步骤如下：
A．当纸带完全通过电火花计时器后，及时关闭电火花计时器
B．接通开关，听到放电声，拖动纸带运动
C．将纸带从墨粉纸盘下面穿过打点计时器
D．将电火花计时器插头插入相应的电源插座
上述步骤正确的顺序是________。(按顺序填写步骤编号)
21．电磁打点计时器通常的工作电压为 ( http: / / www.21cnjy.com ) ，电火花打点计时器通常的工作电压为 。我们日常生活所用的交流电频率是50Hz，如果用它做电源，打点计时器每隔 s打一个点。某同学在做“探究小车速度随时间变化的规律”实验时，得到了如图所示的一条较为理想的纸带， A.B.C.D.E、F为在纸带上依次所选的记数点，相邻记数点间有四个点未画出，测得AB=1.20cm，AC=3.20cm，AD=6.00cm，AE=9.60cm，AF=14.00cm，则以上由数据可知小车做 运动，运动的加速度a= m/s2，打点计时器打下D点时小车的瞬时速度为 m/s。（计算结果小数点后保留两位）
( http: / / www.21cnjy.com )

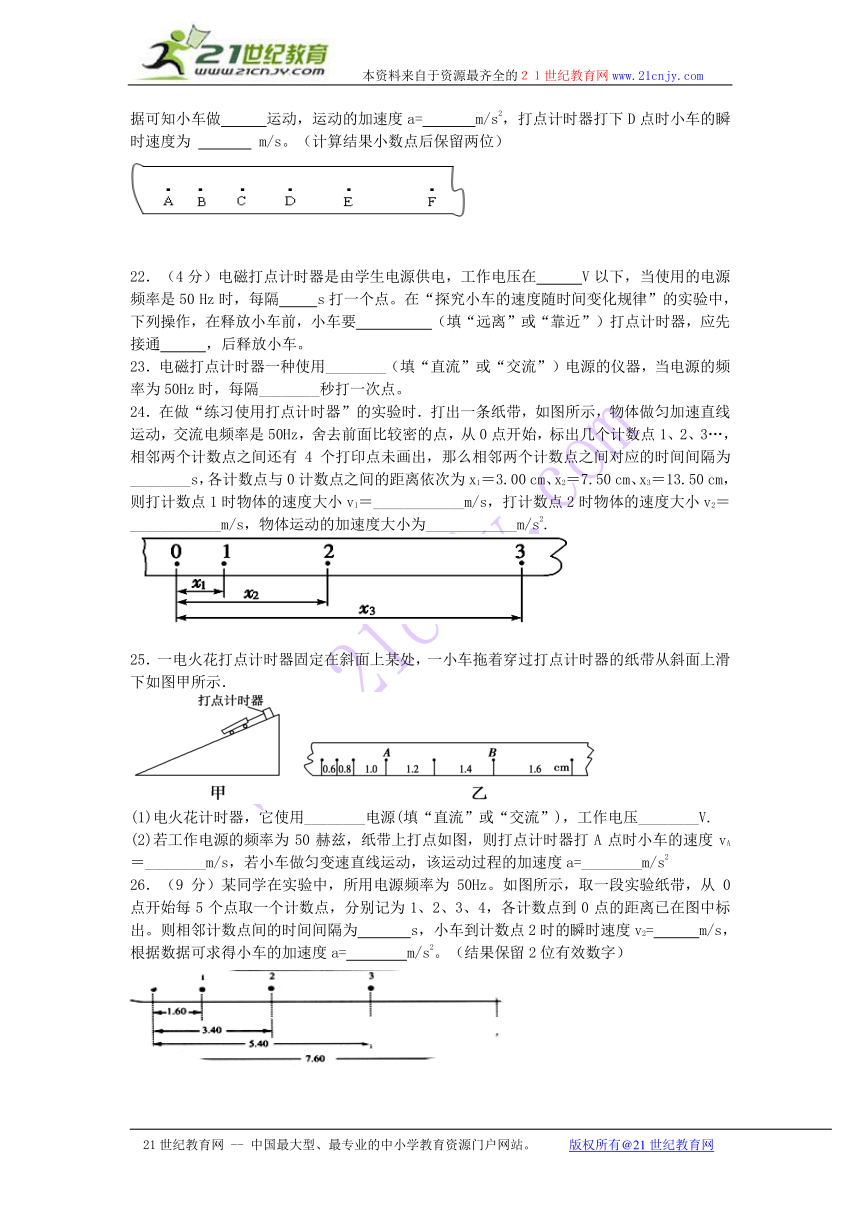

22．（4分）电磁打点计时器是 ( http: / / www.21cnjy.com )由学生电源供电，工作电压在 V以下，当使用的电源频率是50 Hz时，每隔 s打一个点。在“探究小车的速度随时间变化规律”的实验中，下列操作，在释放小车前，小车要 （填“远离”或“靠近”）打点计时器，应先接通 ，后释放小车。
23．电磁打点计时器一种使用________（填“直流”或“交流”）电源的仪器，当电源的频率为50Hz时，每隔________秒打一次点。
24．在做“练习使用打点计时器”的实验时．打出一条纸带，如图所示，物体做匀加速直线运动，交流电频率是50Hz，舍去前面比较密的点，从0点开始，标出几个计数点1、2、3…，相邻两个计数点之间还有4个打印点未画出，那么相邻两个计数点之间对应的时间间隔为________s，各计数点与0计数点之间的距离依次为x1＝3.00 cm、x2＝7.50 cm、x3＝13.50 cm，则打计数点1时物体的速度大小v1＝____________m/s，打计数点2时物体的速度大小v2＝____________m/s，物体运动的加速度大小为____________m/s2.
( http: / / www.21cnjy.com )
25．一电火花打点计时器固定在斜面上某处，一小车拖着穿过打点计时器的纸带从斜面上滑下如图甲所示．
( http: / / www.21cnjy.com )
(1)电火花计时器，它使用________电源(填“直流”或“交流”)，工作电压________V.
(2)若工作电源的频率为50赫兹，纸带 ( http: / / www.21cnjy.com )上打点如图，则打点计时器打A点时小车的速度vA＝________m/s，若小车做匀变速直线运动，该运动过程的加速度a=________m/s2
26．（9分）某同学在实验中，所用电源频率 ( http: / / www.21cnjy.com )为50Hz。如图所示，取一段实验纸带，从0点开始每5个点取一个计数点，分别记为1、2、3、4，各计数点到0点的距离已在图中标出。则相邻计数点间的时间间隔为 s，小车到计数点2时的瞬时速度v2= m/s，根据数据可求得小车的加速度a= m/s2。（结果保留2位有效数字）
( http: / / www.21cnjy.com )
27．I 、如图为打点计时器打出的一条纸带，从纸带上看，打点计时器出的故障可能( ）
A、 打点计时器接在直流电源上 B、 电源电压太低
C、 电源频率不稳定 D、 振针压得过紧
II、（2分）若实验中，算出各点的时刻所对应的瞬时速度，计算加速度最合理的方法是（ ）
A、根据实验数据画出图出v—t图，量出倾斜角α，由a=tanα，求出加速度
B、根据实验数据正确画出v--t图，由图线上的一点对应的坐标（t，v），a=V/t
C、根据实验数据正确画出v--t图，由图线上距离较大的两点对应的坐标（t，v），按求斜率的方法计算出加速度 　　21*cnjy*com
D、根据实验数据正确画出v--t图，由图线上距离较近的两点对应的坐标（t，v），按求斜率的方法计算出加速度21*cnjy*com
III、如下图为打点计时器打出的一条纸带，使用50Hz的打点计时器，每打5个点所取的记数点，但第3个记数点没有画出（结果保留三位有效数）
( http: / / www.21cnjy.com )
①（3分）该物体的加速度为_ ( http: / / www.21cnjy.com )_____ m/s2， ②（3分）第3个记数点与第2个记数点的距离约为___ ____ cm， ③（3分）打第3个点时该物体的速度为_ __ m/s。
28．在《用打点计时器测速度》实验中，
（1）（2分）下列说法正确的是 （ ）
A．电磁打点计时器应用低压交流电源
B．先闭合电源开关，让打点计时器正常工作时，再拖动纸带
C．纸带上的打点密集说明，纸带运动速度较大
D．从纸带上能看清的点开始选择计数点，并测量处理数据
（2）（8分）某同学实验中得到一条纸带 ( http: / / www.21cnjy.com )，如图所示O、A、B、C、D、E、F是纸带上的七个计数点，每相邻两个计数点间还有四个点没有画出，用x1、x2、x3、x4、x5、x6表示相邻两个计数点间的距离，在纸带的下方用毫米刻度尺测量计数点间的距离，已知打点计时器电源频率为50 Hz，那么，打A、B两点的时间间隔为________s，B、C两点间距x3＝____________cm；C点对应的速度大小是__________m/s；纸带的加速度a＝_________________m/s2（上述计算结果均保留两位有效数字)．
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
29．像打点计时器一样，光电计时器也是 ( http: / / www.21cnjy.com )一种研究物体运动情况的常用计时仪器，其结构如图甲所示，a、b分别是光电门的激光发射和接收装置，当有物体从a、b间通过时，光电计时器就可以显示物体的挡光时间．
现利用图乙所示装置测量滑块和长1m左右的 ( http: / / www.21cnjy.com )木块间的动摩擦因数，图中MN是水平桌面，Q是木板与桌面的接触点，1和2是固定在木板上适当位置的两个光电门，与之连接的两个光电计时器（没有画出）．此外在木板顶端的P点还悬挂着一个铅锤，让滑块从木板的顶端滑下，光电门1、2各自连接的计时器显示的挡光时间分别为5.0×10-2s和2.0×10-2s．用游标卡尺测量小滑块的上部挡板的宽度d，卡尺数如图丙所示．
（1）读出滑块挡板的宽度d=______cm．
（2）滑块通过光电门1的速度v1=______m/s，滑块通过光电门2的速度v2=______m/s．
（3）若仅提供一把米尺，已知当地的重力加速度 ( http: / / www.21cnjy.com )为g，为完成测量，除了研究v1、v2和两个光电门之间的距离L外，还需测量的物理量是______（说明各量的物理意义，同时指明代表物理量的字母）．
（4）用（3）中各量求解动摩擦因数的表达式μ=______ （用字母表示）
( http: / / www.21cnjy.com )
30．电磁打点计时器是一种使用交流电 ( http: / / www.21cnjy.com )源的计时仪器，根据打点计时器打出的纸带，我们可以从纸带上直接得到的（不需要用公式计算的）物理量是（ ）
A．时间间隔 B．位移 C．加速度 D．平均速度
31．电磁打点计时器和电火花打点计时器的电源频率相同，工作时，下列说法中正确的是（ ）
A．他们打点周期相同
B．频率都为50Hz
C．都使用6～10 V的低压交流电源
D．都使用220 V的高压交流电源
32．在实验中，下列关于计数点间时间间隔的说法中正确的是（ ）
A．每隔四个点取一个计数点，则计数点间的时间间隔为0.10 s
B．每隔四个点取一个计数点，则计数点间的时间间隔为0.08 s
C．每隔五个点取一个计数点，则计数点间的时间间隔为0.08 s
D．每隔五个点取一个计数点，则计数点间的时间间隔为0.10 s
33．如图是打点计时器测定匀加速度时得 ( http: / / www.21cnjy.com )到的一条纸带，测出AB=1.2cm， AC=3.6cm，AD=7.2cm。相邻两个计数点间有四个点未画出，则打B点时运动物体的速度vB= m／s．
34．某同学利用打点时器测量学校所在地的 ( http: / / www.21cnjy.com )重力加速度，得到如图所示的一条纸带，测得相邻计数点间的距离在纸带上已标出，已知打点计时器的周期为0.02s；请根据纸带记录的数据，计算该学校所在地的重力加速度为 m/s2
( http: / / www.21cnjy.com )
35．关于打点计时器，下列说法正确的是 （ ）
A．打点的周期由交流电压决定的
B. 打点的周期由交流电的频率决定的；
C. 电磁打点计时器所使用的电压为220V的交流电；
D. 电火花打点计时器所使用的电压为220V的交流电；
36．电磁打点计时器和电火花打点计 ( http: / / www.21cnjy.com )时器所使用的是 电源（填 交流 直流），电磁打点计时器的工作电压是 Ｖ，电火花打点计时器的工作电压是 Ｖ。当电源频率是50 Ｈz时，它每隔 s打一次点。
37．电磁打点计时器是一种使用低压_ ( http: / / www.21cnjy.com )_____（填“直流”或“交流”）电源的计时仪器；若电源的频率为50Ｈz，则每相邻两个计时点间的时间间隔为______ｓ。
38．如图为物体运动时打点计时器打出的 ( http: / / www.21cnjy.com )一条纸带，图中相邻的点间还有四个点，已知打点计时器接交流50Hz的电源，则ae段的平均速度为 m/s．d点的瞬时速度约为 m/s．
( http: / / www.21cnjy.com )
39．如图所示是电火花计时器 ( http: / / www.21cnjy.com )的示意图．电火花计时器和电磁打点计时器一样，工作时使用 （选填“交流”或“直流”）电源，当电源的频率是50Hz时，每隔 s打一次点．其工作时的基本步骤如下：21教育名师原创作品
( http: / / www.21cnjy.com )
A．当纸带完全通过电火花计时器后，及时关闭电火花计时器
B．将电火花计时器插头插入相应的电源插座
C．将纸带从墨粉纸盘下面穿过打点计时器
D．接通开关，听到放电声，立即拖动纸带运动
上述步骤正确的顺序是 ．（按顺序填写步骤编号）
40．在研究匀变速直线运动 ( http: / / www.21cnjy.com )的实验中，小明正常进行操作，打出的一条纸带只有三个清晰的点。标记为0、1、2，则纸带的加速度为__________；而P点是纸带上一个污点，小明想算出P点的速度，你认为小明的想法能否实现？你认为不能实现，请说明理由；若能实现请算出P点的速度____________________。（如图是小明用刻度尺测量纸带时的示意图。）
( http: / / www.21cnjy.com )
41．运动的物体带动纸带通过打点计时器，打下一系列的点，这些点的距离不一定相等，但这些点能说明
A．运动物体在一段时间内的位移
B．运动物体在一段时间内的运动快慢
C．运动物体在某些时刻的速度
D．运动物体的运动性质
42．通过打点计时器打点得到的一条纸带上的点子分布不均匀，下列判断正确的是
A．点子密集的地方物体运动的速度比较大
B．点子密集的地方物体运动的速度比较小
C．点子不均匀说明物体做变速运动
D．点子不均匀说明打点计时器有故障
43．在纸带上选好的计时点下面标0，在第5点下面标1，在第10点下面标2……，标明的点叫计数点，则相邻的计数点时间间隔为 （如下图所示），两相邻计数点间的距离分别是x1、x2、x3…………
测得：x1＝2.80 cm，x2＝3.80 cm，x3＝4.76 cm，x4＝5.76cm，x5＝6.78 cm,那么：
(1)据v1==__________，据v2==__________，据v3==__________，据v4===__________; 可算出各点的瞬时速度,
(2）、得到的数据填入下表中
( http: / / www.21cnjy.com )
（3）、根据表中的数据，在坐标纸上画出v-t图像（自己确定合理的标度）
( http: / / www.21cnjy.com )
44．小明拉着穿过打点计时器的纸带的一端运动，纸带上打出的点如图所示，由此判断纸带的运动情况是
A．先匀速后减速 B．先加速后匀速
C．先减速后加速 D．先加速后减速
46．打点计时器是一种计时仪器，它使用__ ( http: / / www.21cnjy.com )______（选填“直流”或“交流”）电源．某同学在做“用打点计时器测速度”的实验时，用手拉动纸带，所得纸带上的点迹分布不均匀，则点迹密集的地方表示纸带运动的速度________（选填“较大”或“较小”）．
参考答案
1．B
【解析】
试题分析：根据可知加速度a由速度的变化量和速度发生改变所需要的时间共同决定，虽然大，但更大时，a可以很小，故A错误；根据可知物体的加速度跟速度的变化率成正比，与物体的速度的大小无关．所以即使速度好大，但速度的变化率很小，其加速度也很小；若保持匀速，则加速度为零，故B正确；竖直上抛运动的物体到达最高点时速度为零，但整体不是出于静止状态，故C错误；物体的加速度很大，代表物体速度的变化率很大，而并不代表物体的速度变化很大，故D错误．【出处：21教育名师】
考点：考查了对加速度的理解
2．A
【解析】
试题分析：滑块经过光电门时的速度表达式．A正确
考点：考查了瞬时速度
3．ABC
【解析】
试题分析：电磁打点计时器是利用交流电源工作， ( http: / / www.21cnjy.com )通过振针撞击复写纸，因复写纸下方压紧纸带，故可以在纸带上留下点迹，如果振针过短，接触不到复写纸，也无法在纸带上留下点迹，所以选项ABC都有可能导致纸带上打不上点；而纸带运动快的话，只是点间距变大，不会出现打不上点的情况，所以选项D错误。21世纪教育网版权所有
考点：打点计时器的使用
4．BD
【解析】
试题分析：在打下计数点“0”至“5”的过程中 ( http: / / www.21cnjy.com )，从图中可以发现纸带甲的位移比乙的小，时间一样，因此甲的平均速度比乙小，故A错误，B正确；在打下计数点“0”至“5”的过程中，从图中可以发现纸带甲的相邻的时间间隔位移之差比乙的小，所以纸带甲的加速度比乙的小，故C错误，D正确．
考点：打点计时器系列实验中纸带的处理；平均速度
5．ACD
【解析】
试题分析：当沿运动方向油滴始 ( http: / / www.21cnjy.com )终均匀分布时，说明油滴下时初速度相同，因此车做匀速直线运动，A正确；当沿运动方向油滴间距逐渐增大时，说明车的速度越来越大，因此一定做加速度运动，但不一定是匀加速度，可能加速度越来越大，也可能加速度越来越小，因此B错误，C、D正确
考点：匀变速度直线运动
6．速度增大；0.26
【解析】
试题分析：打点计时器打点时间间隔 ( http: / / www.21cnjy.com )相同，从纸带上点的分布情况看，相等时间内右侧位移大于左侧位移，说明右侧的速度大于左侧的速度，即物体做速度增大的运动．
解：打点计时器所用电源频率为50Hz时，每 ( http: / / www.21cnjy.com )隔T=0.02s打一个点，相等时间内纸带右侧位移大于左侧左侧位移，说明右侧的速度大于左侧的速度，即物体做速度增大的运动．
又因从打下A点到打下B点共14个点迹，即A到B共有13个时间间隔，所以共用时t=13×T=0.26s21cnjy.com
故答案为：速度增大；0.26．
点评：能够知道相邻的计数点之间的时间间隔，了解打点计时器的构造并能熟练应用．
7．B
【解析】
试题分析：两种打点计时器都是使用的是交 ( http: / / www.21cnjy.com )流电，电火花使用的是220V的交流电，电磁使用的是4-6V的低压交流电，A错误；打点计时器打点周期跟交流电的频率有关，如果使用的是50Hz的交流电，那么它的打点周期为0.02s，B正确，C错误；使用时，应先接通电源后释放纸带，D错误。
考点：考查了打点计时器的使用
8．C
【解析】
试题分析：位移时间图线表示位移随时间的变化规律，不是物体运动的轨迹．甲乙都做直线运动．故A错误．由位移时间图线知，在0～时间内，甲乙两车通过的路程相等．故B错误．0～时间内，丁车的速度大于丙车的速度，两车距离逐渐增大，在时刻相距最远．故C正确．0～时间内，丁车图线围成的面积大于丙车图线围成的面积，知丁车的位移大于丙车的位移，则丁车的平均速度大于丙车的平均速度．故D错误．2-1-c-n-j-y
考点：考查了运动图像的理解
9．0.1；0.86；0.64 ；
【解析】
试题分析：相邻计数点时间间隔为：T=0.02s×5=0.1s；A点处瞬时速度的大小是：；根据则：；；且；代入数据解得：a=0.64m/s2
考点：研究匀变速直线运动
10．交流；0.02
【解析】
试题分析：常用的电磁打点计时器和电火花计时器使用的是交流电，正常工作时每隔0.02s打一个点。
考点：打点计时器的使用
11．先加速后匀速、0.2s、，0.394m/s、0.6m/s
【解析】
试题分析：相邻计数点间的时间间隔相同，所以先做加速后匀速，从A点到E点的时间为，位移为，平均速度为，BD段的平均速度为：。
考点：“用打点计时器测速度”实验
12．交流， 4～6（或6V以下）， 0.02 ， 220
【解析】
试题分析：根据打点计时器的构造和具 ( http: / / www.21cnjy.com )体使用我们知道，打点计时器的工作电源为交流电源，电火花打点计时器的工作电压为220V，电磁打点计时器的工作电压通常为4～6V的低压交流电源．
考点：本题考查了电火花计时器、电磁打点计时器．
13．交流，4-6， 220，0.02，之前
【解析】
试题分析：打点计时器使用交流电流 ( http: / / www.21cnjy.com )，电火花计时器工作电压220V，电磁打点计时器工作电压4-6V；电压频率50Hz，故打点周期0.02s；实验中使用时要先接通电源再让物体运动，以保证打点清晰；
考点：打点计时器的使用
14．交；50；0.9；0.65；5
【解析】
试题分析：电磁式打点计时器是利用交流电的方向变化从而使电磁铁时而吸引永磁体、时而排斥永磁体来工作的；打点频率与市电交流频率相同，为50Hz；由可知，匀速阶段即打点均匀部分的速度为0.9 m/s；小车在G点时的速度可用HF段的长度除以时间求得为0.65 m/s；加速度大小由可知为5 m/s2。
考点：打点计时器的使用、纸带的处理
15．0.1；3.28。
【解析】
试题分析：相邻的两点时间间隔为5×0.02s=0.1 s，d点的瞬时速度约为.
考点：打点计时器测量物体的速度.
16．220、0.02
【解析】
试题分析：电火花打点计时器使用的是220V的交流电，打点周期为。
考点：考查了带点计时器
17．交流 ；4—6 ； 0.02 ；0.1 ；大
【解析】
试题分析：电磁打点计时器使用的是4-6V的低压交流电，我国民用交流电频率为50Hz，所以打点周期为：，如果每5个计时点取一个计数点，即相邻两个计数点间的时间间隔为，电源频率低于50Hz时，周期大于0.02s，若仍按照50Hz计算，时间偏小，速度偏大，
考点：考查了电磁打点计时器
18．交流电；接通电源；释放纸带。
【解析】
试题分析：电磁打点计时器是一种使用交流 ( http: / / www.21cnjy.com )电的计时仪器，它的工作电压是4～6V，电源频率是50Hz，它每隔0．02s打一次点。使用计时器打点时，应先接通电源，待打点计时器稳定后，再释放纸带。www.21-cn-jy.com
考点：打点计时器。
19．①交流 0.025 ②0.34 0.39
【解析】
试题分析：①根据电磁打点计时器的构 ( http: / / www.21cnjy.com )造和具体使用我们知道，电磁打点计时器使用的电源为4～6V的低压交流电源，当电源的频率是40Hz时，打点周期为0.025s；
② ，
考点： 本题考查打点计时器的使用和处理纸带求瞬时速度和加速度。
20．交流 220 0.02 CDBA
【解析】
试题分析：电火花计时器是使用220V的交流电源的计时仪器，当电源的频率为50Hz时，它每隔打一次点；实验步骤要遵循先安装器材后进行实验的原则进行，先将纸带从墨粉纸盘下面穿过打点计时器，再将电火花计时器插头插入相应的电源插座，然后接通开关，听到放电声，拖动纸带运动，最后当纸带完全通过电火花计时器 后，及时关闭电火花计时器，故顺序为CDBA
考点：考查了电火花计时器
21．4V--6V低压交流电源 220V交流电 匀变速运动 0.02 0.80 0.32
【解析】
试题分析：根据电磁打点计时器与电火花打点计时器的构造和具体使用我们知道，电磁打点计时器使用的电源为4V-6V的低压交流电源，电火花打点计时器使用的是220V交流电源，当电源的频率是50Hz时，打点周期为；
根据题意可知：x1=AB=1.20cm，x2=AC-AB=2.00cm，x3=AD-AC=2.80cm，x4=AE-AD=3.60cm，x5=AF-AE=4.40cm，由此可知小车在连续相等时间内的位移差为常数，即，故小车做匀加速直线运动，根据，将T=0.1s带入可解得；根据在匀变速直线运动中中间时刻的瞬时速度等于该过程中的平均速度有：，
考点：电火花计时器、电磁打点计时器．
【答案】6 ；0.02 ；靠近；电源
【解析】
试题分析：电磁打点计时器是由学生电源 ( http: / / www.21cnjy.com )供电，工作电压在6V以下，当使用的电源频率是50Hz时，每隔0.02 s打一个点。在“探究小车的速度随时间变化规律”的实验中，在释放小车前，小车要靠近打点计时器，以尽可能多的得到有效数据；应先接通电源后释放小车。
考点：此题考查了电磁打点计时器的使用方法及注意事项。
23．交流 0.02
【解析】
试题分析：电磁打点计时器是一种能够按照相同的时间间隔，在纸带上连续打点的仪器。它使用交流电源，由学生电源供电，工作电压在6v以下。当电源的频率为50Hz时，由可知它每隔0.02秒打一个点。
考点：本题考查了电磁打点计时器的概念
24． 0.10s； 0.375m/s；0.525m/s；1.50m/s2.
【解析】
试题分析：相邻两个计数点之间对应的时间间隔为：T=0.02×5s=0.1s；打计数点1时物体的速度大小：；打计数点2时物体的速度大小：；因为，物体运动的加速度大小为:
考点：练习使用打点计时器。
25．（1）交流、220V（2），
【解析】
试题分析：（1）电火花计时器使用交变电流，工作电压220V；
（2）小车做匀加速直线运动，平均速度等于中间时刻的瞬时速度，故；
根据推论公式，有；
考点：考查了打点计时器系列实验中纸带的处理
26．0.1 0.19 0.20
【解析】
试题分析：f=50Hz，T=0.02s，所以相邻的计数点间的时间间隔为t=5x0.02s=0.1s。由公式，可算出v2=0.19m/s。由a=(SII+SIII-SI-SIV)/4t2 =0.2m/s2 .
考点：本题考查了用打点计时器打下的纸带处理匀变速直线运动的方法。
27． i 、 BD ii、C iii、①0.737m/s2， ②4.36 cm， ③0.473 m/s。
【解析】
试题分析：i A、电源频率大小只会影响 ( http: / / www.21cnjy.com )打点的时间间隔，不会影响点的形状，不会造成短线，故A错误；点痕的轻重和电源电压不稳有关，电源电压不稳不会导致短线，故B错误；打点计时器使用的是交流电源，若打点计时器接在直流电源上，打点计时器不打点，故C错误；打点针压得过紧，振针和纸带接触时间过长，可能造成短线，故D正确；故选：D．
ii根据实验数据画出v-t图象，当纵坐标取不同的标度时，图象的倾角就会不同，所以量出其倾角，用公式a=tanα算出的数值并不是加速度，故A错误；在处理实验数据时，如果只使用其中两个数据，由于偶然误差的存在可能会造成最后误差较大；所以我们可以根据实验数据画出v-t图象，考虑到误差，不可能是所有点都整齐的排成一条直线，连线时，应该尽量使那些不能画在线上的点均匀地分布在线的两侧，这样图线上会舍弃误差较大的点，由图线上任意两点所对应的速度及时间，用公式算出加速度，所以误差小；故B错误，C正确．D这种方法是不对的，因为根本就不知道加速度是一个什么函数，如果是一个变化值这种方法完全是错误的，除非你能确定加速度是什么函数，故D错误．故选：C
iii、根据x45 x12＝3aT2得，物体的加速度．
因x23 x12＝aT2，
则x23＝x12+aT2＝0.0362+0.737×0．12≈0.0436m=4.36cm．
同理：x34＝x23+aT2＝0.0436+0.737×0．12≈0.0510m=5.10cm
打第3个点时该物体的速度为：
考点：测定匀变速直线运动的加速度.
28．（1)ABD
；（2）0.10，0.70，0.080，0.20
【解析】
试题分析：⑴ 电磁打点计 ( http: / / www.21cnjy.com )时器应用低压交流电源 ，A正确；先闭合电源开关，让打点计时器正常工作时，再拖动纸带，尽量在纸带上打上更多的点，B正确；纸带上的点密集说明相同时间内位移较小，纸带运动速度较小，C错误；从纸带上能看清的点开始选择计数点，并测量处理数据，D正确。
⑵相邻两个计数点间还有四个点没有画出，则计数点间的时间间隔为0.1s，长度的测量应估计1 位，则BC间的距离为0.70cm.由
考点:本题考查打点计时器的使用、加速度的计算。
29．（1）5.015（2） ， （3） P点到桌面高度h；重锤在桌面上所指的点与Q点的距离a；斜面的长度b（4）
【解析】
试题分析：（1）由图示游标卡尺可得 ( http: / / www.21cnjy.com )，主尺示数为5cm，游标尺示数为3×0.05=0.15mm=0.015cm，宽度d=5cm+0.015cm=5.015cm．
（2）速度．
（3）测出滑块经过两光电 ( http: / / www.21cnjy.com )门的速度、两光电门间的距离，由匀变速运动的速度位移公式可以求出加速度，要测动摩擦因数，需要知道斜面的倾角，因此需要测出：P点到桌面高度h；重锤在桌面上所指的点与Q点的距离a；斜面的长度b．21教育网
（4）滑块做匀加速直线运动，由匀变速运动的速度位移公式可得：
设斜面倾角为θ，对滑块，由牛顿第二定律得：其中，解得：；
考点：考查了探究影响摩擦力的大小的因素
30．AB
【解析】
试题分析：电磁打点频率与交流电频率 ( http: / / www.21cnjy.com )相同，故根据点数可以得到打点时间间隔，所以选项A正确；利用刻度尺可以测量出物体位移，所以选项B正确；加速度和平均速度都需要通过运动学公式进行计算方可得到，所以选项D错误。
考点：打点计时器
31．AB
【解析】
试题分析：电磁打点计时器使用的是 ( http: / / www.21cnjy.com )4-6V的低压交流电，电火花打点计时器使用的是220V的交流电，频率都为50Hz，打点周期都为0.02s，故AB正确
考点：考查了打点计时器
32．A
【解析】
试题分析：实验中每隔四个点取一个计数点，中间有五个时间间隔，故计数点间的时间间隔为，A正确B错误；每隔五个点取一个计数点，，中间有六个时间间隔，，故计数点间的时间间隔为，CD错误；
考点：考查了打点计时器
33．0.18
【解析】
试题分析：根据匀变速直线运动过程中，平均速度等于该段过程中的中间时刻速度，所以有。
考点：考查了匀变速直线运动规律的应用
34．9.75
【解析】
试题分析：根据逐差法可得，，，故有：，代入数据可得：
考点：考查了匀变速直线运动规律的应用
35．BD
【解析】
试题分析：打点计时器的打点周期由交 ( http: / / www.21cnjy.com )流电的频率决定，A错误，B正确；电磁打点计时器使用的是4-6V的低压交流电，电火花打点计时器使用的是220V的交流电，D正确，C错误。
考点：考查了打点计时器
36．交流；6V左右；220V；0.02s
【解析】
试题分析：电磁打点计时器和 ( http: / / www.21cnjy.com )电火花打点计时器所使用的是交流电源，电磁打点计时器的工作电压是 6Ｖ，电火花打点计时器的工作电压是220Ｖ。当电源频率是50 Ｈz时，它每隔0.02ｓ打一次点。
考点：打点计时器的使用.
37．交流 0.02
【解析】
试题分析：电磁打点计时器是一种 ( http: / / www.21cnjy.com )能够按照相同的时间间隔，在纸带上连续打点的仪器。它使用交流电源，由学生电源供电，工作电压在6v以下。当电源的频率为50Hz时，它每隔0.02秒打一个点。
考点：本题考查学生对电磁打点计时器的了解情况。
38．2.19，3.28
【解析】
试题分析：根据电源频率求出打点周期，然后求出 ( http: / / www.21cnjy.com )计数点间的时间间隔，由平均速度公式可以求出平均速度；根据匀变速直线运动中时间中点的速度等于该过程中的平均速度，可以求出打纸带上d点时小车的瞬时速度大小．
解：电源频率为50Hz，打点周期为0.02s，计数点间的时间间隔：T=0.02s×5=0.1s；
ae段的平均速度为：
=2.19m/s；
做匀变速运动的物体在某段时间内的平均速度等于该段时间中间时刻的瞬时速度，经过d点的瞬时速度为：
vd=；
故答案为：2.19，3.28．
点评：本题考查了求计数点间的时间间隔 ( http: / / www.21cnjy.com )、求平均速度与瞬时速度，应用平均速度公式、知道匀变速直线运动的推论即可正确解题，解答过程中注意单位换算和有效数字的保留．
39．交流； 0.02s；CBDA．
【解析】
试题分析：解决实验问题首先要掌握该实验原理，了解实验的仪器、操作步骤和数据处理以及注意事项．
解：电火花计时器是使用交 ( http: / / www.21cnjy.com )流电源的计时仪器，电磁打点计时器的工作电压交流6V以下，当电源的频率为50Hz时，它每隔0.02s打一次点；实验步骤要遵循先安装器材后进行实验的原则进行．
故答案为：交流； 0.02s；CBDA．
点评：对于基本仪器的使用和工作原理，我们不仅从理论上学习它，还要从实践上去了解它，自己动手去做做，以加强基本仪器的了解和使用．
40．5m/s2；0.95m/s
【解析】根据刻度尺读出两 ( http: / / www.21cnjy.com )个点之间的距离，据匀变速直线运动的推论公式△x=aT2可以求出加速度的大小，根据匀变速直线运动中时间中点的速度等于该过程中的平均速度求出点1的速度，根据点2到P点的距离，求出2到P之间还有几个点，根据匀加速直线运动速度时间公式求出P点速度．
根据刻度尺可知：0-1的距离x1=8cm，1-2的距离x2=18-8=10cm，
物体做匀变速直线运动，因此有：△x=aT2，
得：,
根据匀加速直线运动相邻的相等时间内的位移之差是一个定值△x=0.2cm，则打第3个点的位置为x3=1.8+1.2=3cm，
打第4个点的位置为x4=3+1.4=4.4cm，
打第5个点的位置为x5=4.4+1.6=6cm，
打第6个点的位置为x5=6+1.8=7.8cm，
由图可知，P点的位置为7.8cm，所以P点就是打的第6个点．
物体做匀变速直线运动，根据时间中点的瞬时速度等于该过程的平均速度有：,则vP=v1+5Ta=0.45+5×0.02×5=0.95m/s.
41．ABD
【解析】
试题分析：每两点之间的时间间隔是0. ( http: / / www.21cnjy.com )02秒，位移可以通过纸带测量出来，故A正确；物体在一段时间内的运动快慢可以用平均速度描述，根据平均速度等于位移除以时间即可求出，故B正确；根据纸带不能得出任意时刻物体的位置，故C错误．若距离相等，则为匀速；不等，则非匀速；相同相等时间内位移的变化可以确定是加速还是减速，故D正确．
考点：考查了用打点计时器测速度
42．BC
【解析】
试题分析：相邻计时点的时间间隔相等，点 ( http: / / www.21cnjy.com )迹密集的地方，相邻计时点的距离小，所以物体运动的速度比较大小，故A错误，B正确；相邻计时点的时间间隔相等，点迹不均匀说明物体做变速运动，故C正确，D错误．
考点：考查了用打点计时器测速度．
43．0.1s，（1）33.00cm/s ( http: / / www.21cnjy.com )，42.80cm/s，52.60cm/s，62.70cm/s，（2）33.00，42.80，52.60，62.70．（3）如图所示．
( http: / / www.21cnjy.com )
【解析】
试题分析：打点的时间间隔为0.02s，相邻计数点间有5个间隔，则相邻计数点间的时间间隔为0.1s．
（1），
，
．
（2）将第（1）所求的瞬时速度填入表格．
( http: / / www.21cnjy.com )
（3）作出v-t图线，如图所示．
( http: / / www.21cnjy.com )
考点：测定匀变速直线运动的加速度．
44．D
【解析】
试题分析：从图中看出，相邻的计时点的距离先越来越大，后越来越小，所以小车先做加速运动后做减速运动．故D正确，A、B、C错误。21·世纪*教育网
考点：打点计时器的纸带问题。
45．①1/25（或0.04s） ②1.2 9.4
【解析】
试题分析：①电动机每转一周，毛笔就在白纸上画上一个印记，根据题设“1500r/min”知，毛笔画相邻两个印记间的时间间隔为；
②根据匀变速直线运动的推论时间中点的速度等于该过程中的平均速度得：画到记号C时铁棒下落的速度大小为，
根据匀变速直线运动的推论公式，采用逐差法求加速度，即小车运动的加速度为：，代入数据解得：
考点：本题考查了瞬时速度和加速度的求解，意在考查考生接收新信息的能力和迁移能力。
46．交流，较小
【解析】
试题分析：打点计时器使用的是交流电源，打出的纸带，相邻的两个点间所用时间是相同的，所以点迹密集，所以位移小，所以速度小，
考点：考查了打点计时器的使用
图 1
图 2
毛笔
电动机
21世纪教育网 -- 中国最大型、最专业的中小学教育资源门户网站。 版权所有@21世纪教育网
