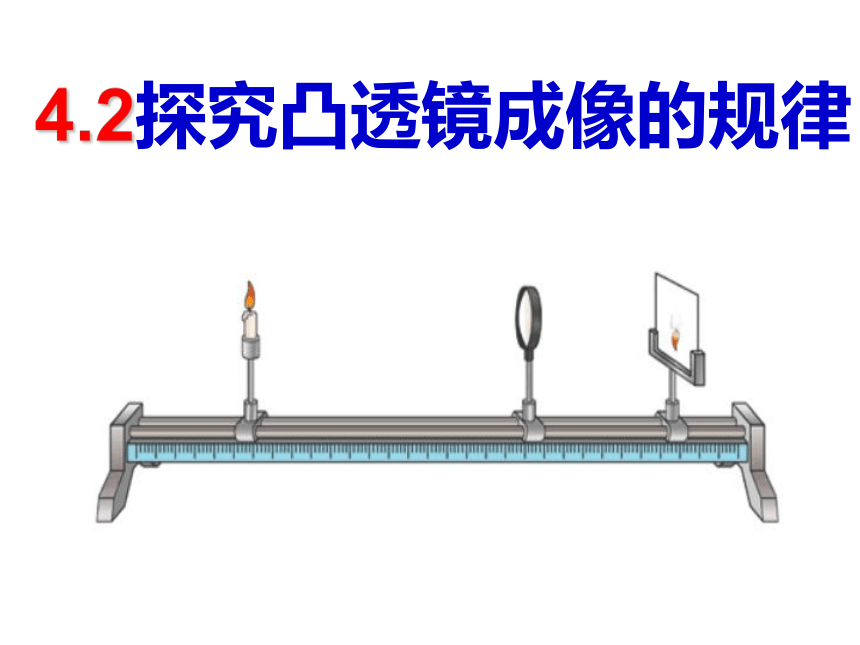

鲁教版八年级物理上册课件 4.2探究凸透镜成像的规律（课件）

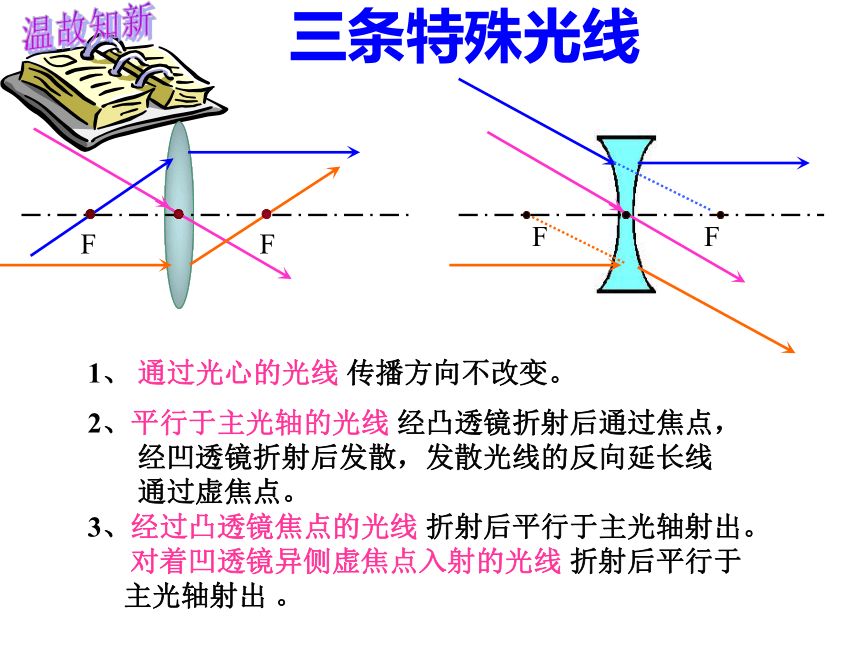

课件41张PPT。FFFF1、 通过光心的光线 传播方向不改变。2、平行于主光轴的光线 经凸透镜折射后通过焦点，
经凹透镜折射后发散，发散光线的反向延长线
通过虚焦点。3、经过凸透镜焦点的光线 折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线 折射后平行于

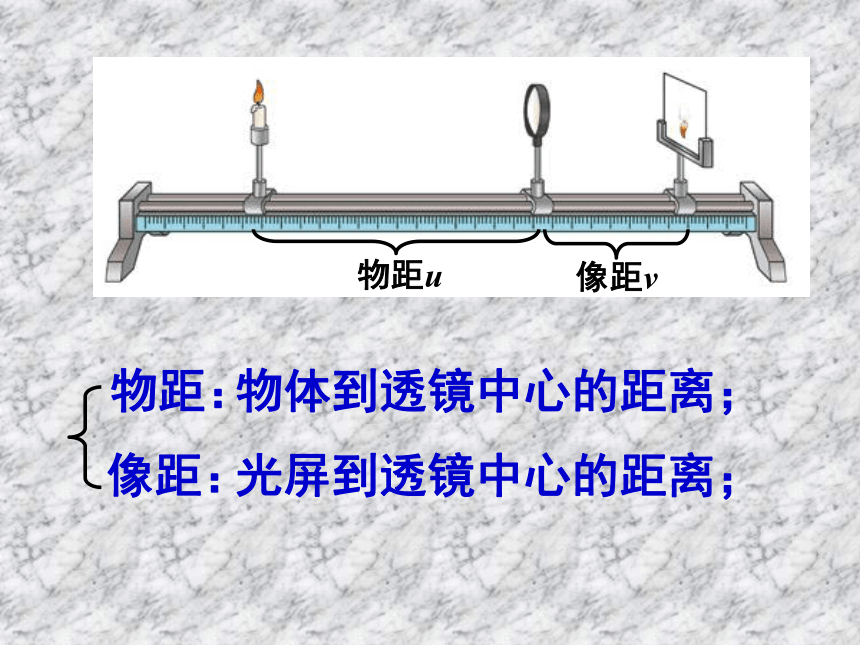

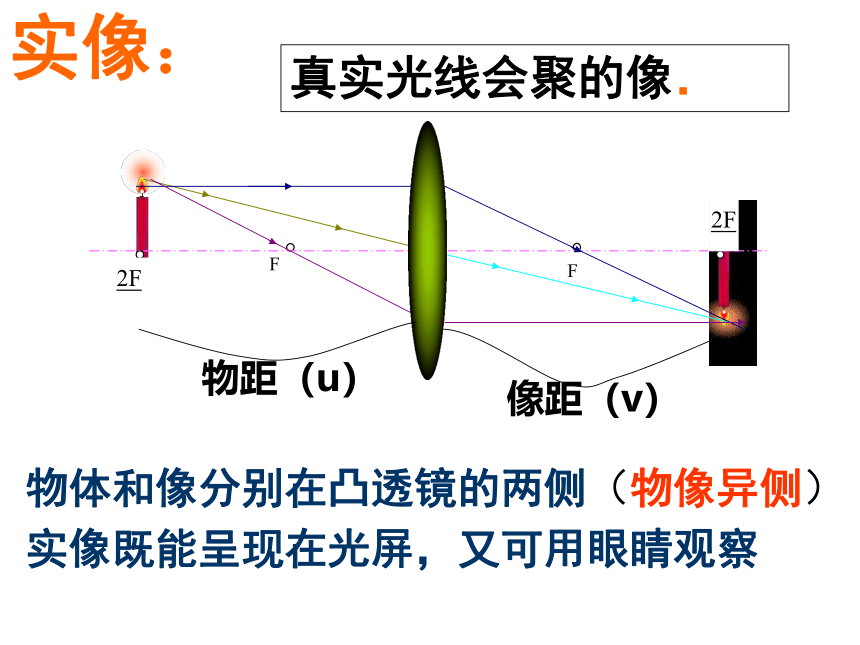

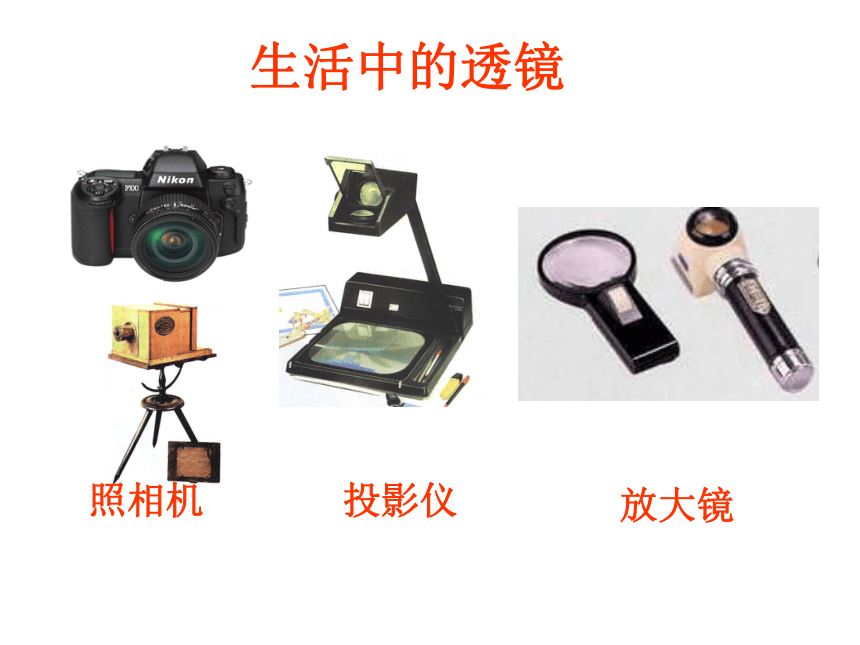

主光轴射出 。三条特殊光线温故知新F真实光线会聚的像．2F2F物距（u）像距（v）F实像：物体和像分别在凸透镜的两侧（物像异侧）实像既能呈现在光屏，又可用眼睛观察FF真实光线的反向延长线会聚的像虚像：物体和像分别在凸透镜的同侧（物像同侧）虚像不能呈现在光屏，只能用眼睛观察照相机投影仪放大镜生活中的透镜 4.2探究凸透镜成像的规律物距u像距v物体到透镜中心的距离；像距：光屏到透镜中心的距离；？问题：

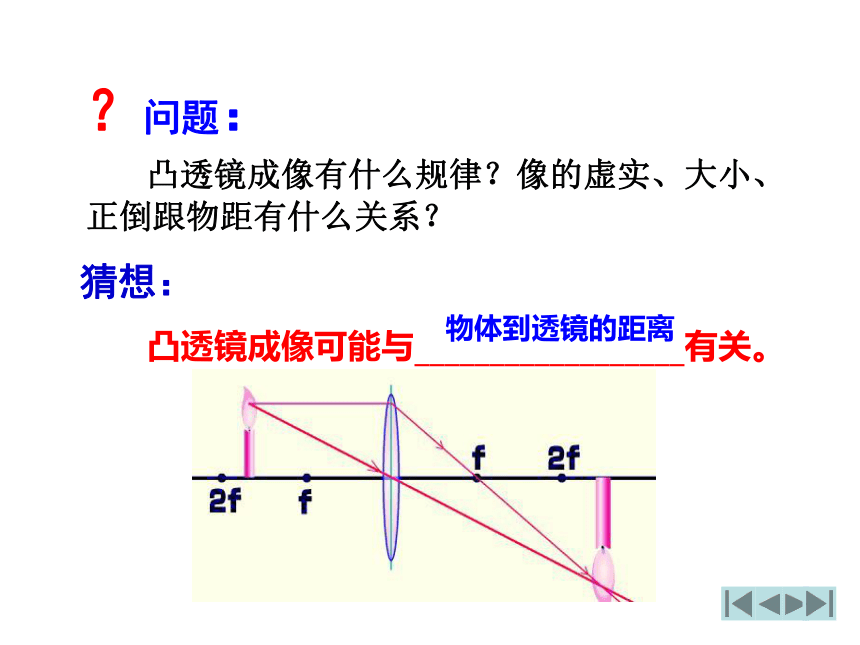

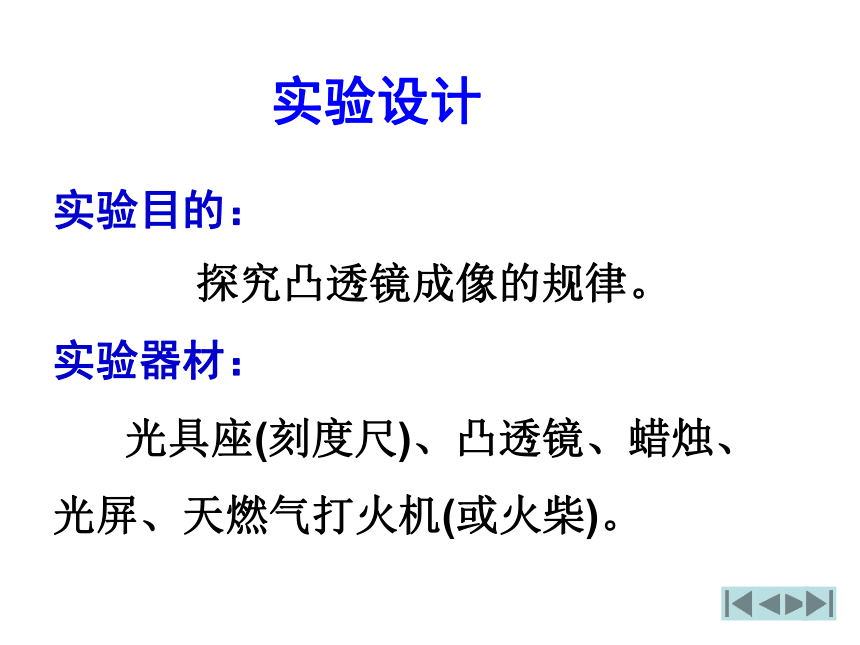

凸透镜成像有什么规律？像的虚实、大小、正倒跟物距有什么关系？凸透镜成像可能与__________________有关。物体到透镜的距离 猜想： 实验设计
实验目的：
探究凸透镜成像的规律。
实验器材：

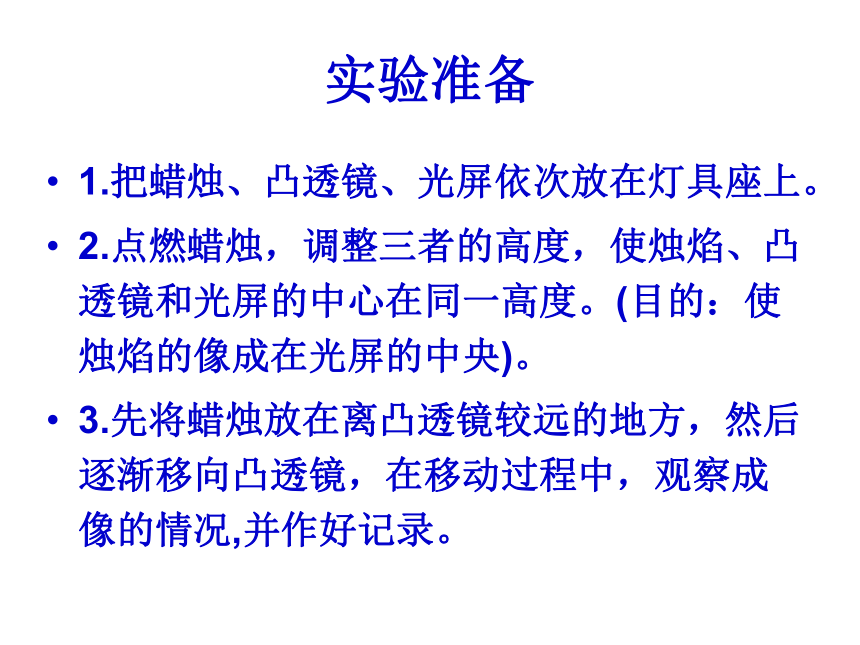

光具座(刻度尺)、凸透镜、蜡烛、光屏、天燃气打火机(或火柴)。实验准备1.把蜡烛、凸透镜、光屏依次放在灯具座上。
2.点燃蜡烛，调整三者的高度，使烛焰、凸透镜和光屏的中心在同一高度。(目的：使烛焰的像成在光屏的中央)。

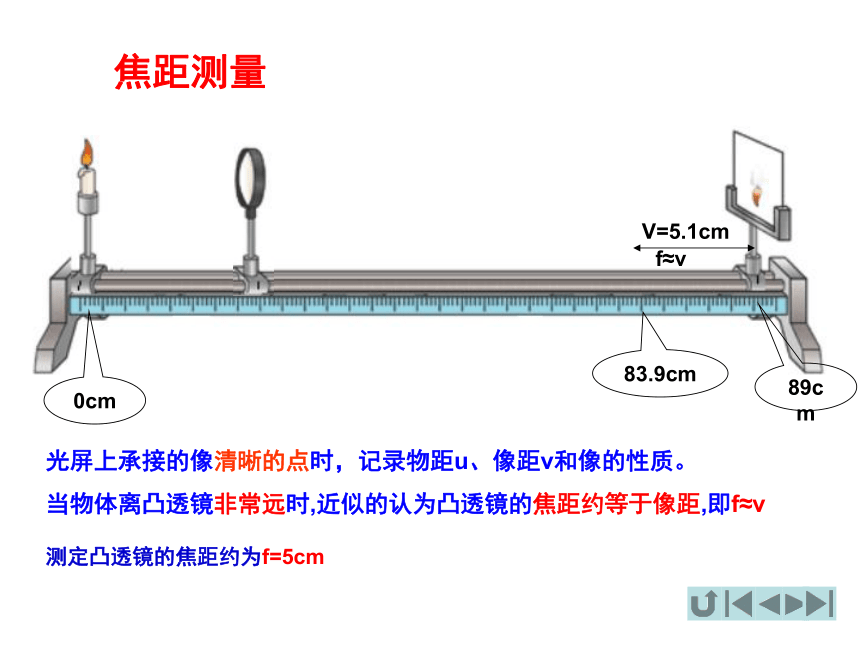

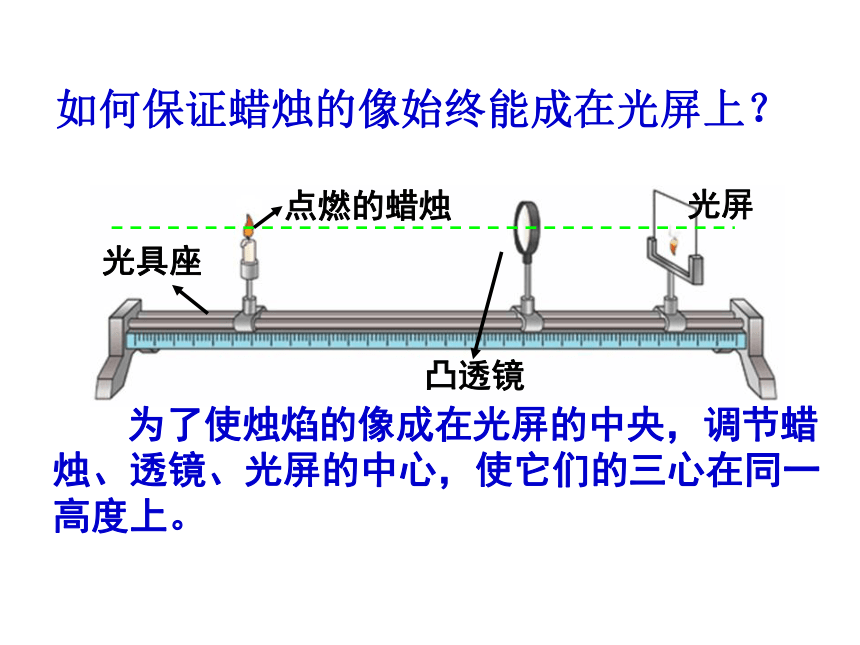

3.先将蜡烛放在离凸透镜较远的地方，然后逐渐移向凸透镜，在移动过程中，观察成像的情况,并作好记录。如何保证蜡烛的像始终能成在光屏上？ 为了使烛焰的像成在光屏的中央，调节蜡烛、透镜、光屏的中心，使它们的三心在同一高度上。光屏焦距测量83.9cm
0cm89cm当物体离凸透镜非常远时,近似的认为凸透镜的焦距约等于像距,即f≈v光屏上承接的像清晰的点时，记录物距u、像距v和像的性质。V=5.1cmf≈v测定凸透镜的焦距约为f=5cm50cm

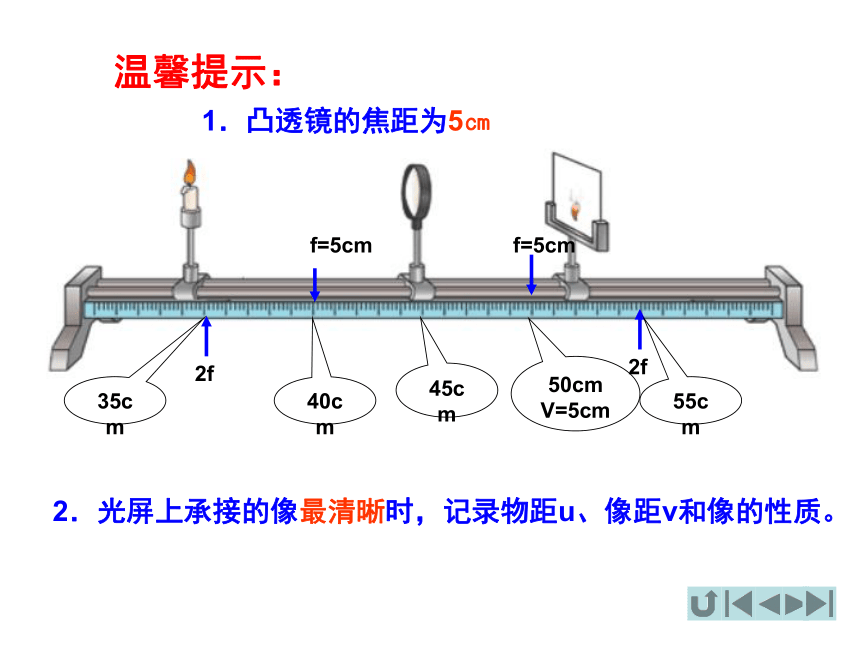

V=5cm40cmf=5cm45cmf=5cm35cm55cm温馨提示：1．凸透镜的焦距为5㎝2．光屏上承接的像最清晰时，记录物距u、像距v和像的性质。实验记录凸透镜焦距f=5cm实验记录凸透镜焦距f=5cm 物距大于2倍焦距(u>2f)时，物体通过凸透镜在光屏上成像的性质和位置是什么?探究实验1实像缩小倒立异侧f2f实像放大倒立异侧V>2f投影仪1315实验记录凸透镜焦距f=5cm 物距等于2倍焦距(u=f)时，物体通过凸透镜在光屏上成像的性质和位置是什么?探究实验4探照灯不能成像不能成像射灯实验记录凸透镜焦距f=5cm 物距等于2倍焦距(uu虚像放大正立同侧v>u放大镜84实验记录凸透镜焦距f=5cm凸透镜成像规律结论2018/12/32018/12/3 1、在实验中，你能发现实像和虚像的分界点在什么位置吗？ 2、在实验中，你能发现放大的实像和缩小的实像的分界点在什么位置吗？焦点是实像和虚像的分界点 二倍焦距是放大的实像和缩小的实像的分界点2018/12/3实验思考3、什么情况下像和物体在凸透镜两侧？
什么情况下像和物体在凸透镜同侧？成实像时物像异侧
成虚像时物像同侧 2018/12/3实验思考4、当凸透镜成实像时，随着物距的减小，像距是怎样变化的？实像异，物近像远大；虚像同，物近像近小。一焦分二焦分虚实正倒；大小。物距越接近2f，物像距离越小，越接近4f。小结2018/12/3一倍焦点分虚实；二倍焦距分大小。
二倍焦距物像等；像的大小像距定；
实像与物异侧倒，物近像远像变大；
虚像与物同侧正；物近像近像变小；
像儿跟着物体跑。2018/12/3 如图所示，保持凸透镜的位置不变，先后
把烛焰放在a、b、c、d、e各点，并分别调整光
屏的位置。则：
1、把烛焰放在 点，屏上出现的像最大；
把烛焰放在 点，屏上出现的像最小。
2018/12/32、把烛焰放在 点，屏上出现清晰的像时，
屏距凸透镜最远。
3、把烛焰放在 点，屏上不会出现像。1.当物体在2倍焦距以外时，凸透镜成______、______、_______像；像在1倍焦距和2倍焦距之间。
2.当物体在1倍焦距和2倍焦距之间时，凸透镜成______、_______、_______像；像距在二倍焦距以外。
3.当物体在焦距以内时，凸透镜成______、_______、_______像；像距大于物距。
4.当物体放在焦点上时，_______，光线经折射后平行射出。2018/12/3 在利用蜡烛研究凸透镜成像的实验中凸透镜的焦距是10cm，点燃的蜡烛放在距凸透镜15cm处，在凸透镜另一侧的光屏上观察到了蜡烛清晰的像，这个像一定是（ ） 一个物体到凸透镜的距离是30cm时，在光屏上得到一个放大的实像，若把物体沿凸透镜的主光轴移到距凸透镜65cm处，则成像的情况是 ( )2018/12/3 解析： 凸透镜所成像的性质与物距有关，由u=30cm时成倒立放大的实像可知：f2f。所以成倒立缩小的实像。倒立缩小的实像凸透镜成像光路图：ff2f2f凸透镜成像光路图：ff2f2f凸透镜成像光路图：ff2f2f凸透镜成像光路图：ff2f2f1、无限远处的太阳光垂直射在凸透镜上，则（ ）
A．成像在2倍焦距处　　　　　
B．成像在焦点上
C．成像在焦点内　　　　　 　　
D．不成像B2、用圆形的鱼缸或透明的罐头瓶养鱼，从侧面观赏缸内的鱼，你看到的那条鱼是（ ）
A．实物 　　　　　　　　　　 　
B．等大的实像
C．放大的实像　　　　　　　　
D．放大的虚像D3、某学生在做凸透镜成像实验时，若发现在距透镜20cm处的光屏上有一个倒立等大的像，则此透镜的焦距可能为（ ）
A．10cm　　　 B．6cm　　　
C．25cm　　　 D．无法确定A4、某物体经凸透镜在光屏上得到一个像，现将透镜中部遮住不让光通过，则屏上的像（ ）
A．缺少中部 　　　　　　　　　
B．变小
C．性质不变，像变暗　　　　　
D．变大C5、将一物体放在凸透镜前，使物距依次为6cm，18cm和24cm，分别得到放大的虚像、放大的实像和缩小的实像，则凸透镜的焦距f满足关系式（ ）
A．f<6cm　　　　　　　　　
B．6cmC．9cmD．18cm　　A．10 cm　 　B．8 cm C．6 cm　 　D．4 cm
　　解　u＝15cm时，是缩小实像　　
　　∴　u＞2f　15 cm＞2f　f＜7.5 cm　　
　　又知u＝9cm时，是放大实像
　　∴　f＜9 cm＜2f　9cm＞f＞4.5 cm
　　综合两个不等式得：4.5cm＜f＜7.5 cm　
　　答案：C
