20.4电动机同步练习人教版物理九年级全一册

20.4 电动机 同步练习
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．在安装直流电动机模型的实验中，为了改变电动机的转动方向，可采取的措施是
A．改变磁场的强弱 B．改变电流的大小
C．只改变电流方向或只改变磁场方向 D．同时改变电流方向和磁场方向
2．图所示的四幅图中，说明电动机工作原理的实验装置是（　　）
A． B．
C． D．
3．如图所示为四个研究电磁学实验的装置示意图，下列关于实验的说法正确的是（　　）

A．图甲装置可用来演示磁场对电流的作用
B．图乙装置可用来研究发电机工作的原理
C．图丙装置可用来研究条形磁铁周围磁场的方向
D．图丁装置可用来研究导体长度对电阻大小的影响
4．如图是电流表的内部结构示意图，当电流通过线圈时，线圈在磁场中转动从而带动指针偏转。下列说法中不正确的是（　　）
A．在电流方向不变时，将电流表内永磁体的N极与S极对调，线圈转动方向会改变
B．通电线圈转动时，主要将消耗的电能转化为机械能
C．电流表线圈转动的原理与电磁铁工作的原理类似
D．通电线圈由静止开始转动，是力改变了线圈的运动状态
5．如图所示的实验现象解释的物理原理或规律与所对应的应用技术不正确的是（　　）
A． B．
C． D．
6．以下指示结构由错误的一项是（ ）
A．
B．
C．
D．
7．如图1， 表示导线中的电流方向垂直于纸面向里，F是磁场对通电导线的作用力。用Fab、Fcd、Fa'b'、Fc'd'分别表示图2、3中闭合开关时磁场对导体ab、cd、a'b'、c'd'的作用力，则（　　）
A．Fab竖直向上，Fcd竖直向下 B．Fab竖直向下，Fcd竖直向上
C．Fa'b'竖直向上，Fc'd'竖直向下 D．Fa'b'竖直向下，Fc'd'竖直向下
8．如图中能反映电动机工作原理的装置是
A． B． C． D．
9．如图所示的实验装置中，能说明电动机工作原理的是
A． B．
C． D．

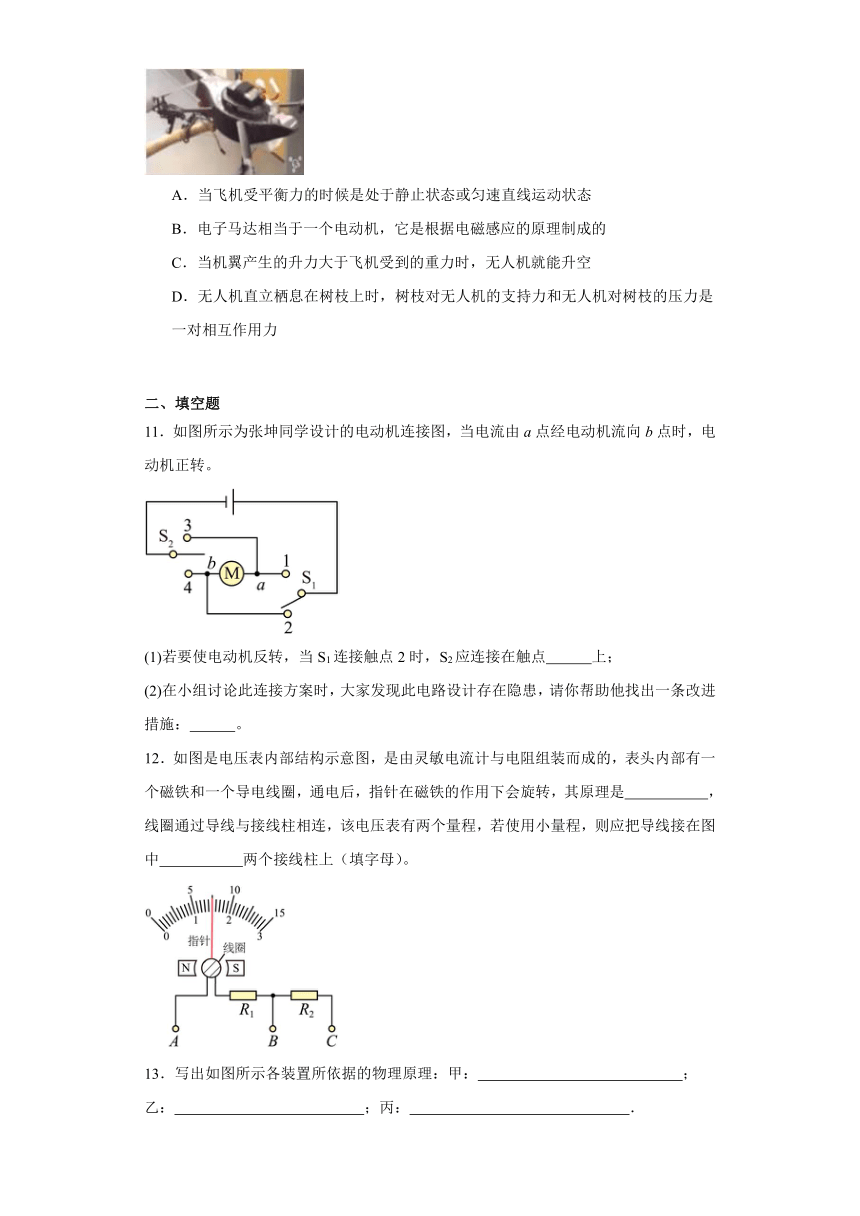

10．如图所示，是最新设计的无人机，配备一个摄像头，远程计算机通过这个摄像头可以控制它的飞行，使它能够在适合的地方着陆。下列说法中错误的是（ ）
A．当飞机受平衡力的时候是处于静止状态或匀速直线运动状态
B．电子马达相当于一个电动机，它是根据电磁感应的原理制成的
C．当机翼产生的升力大于飞机受到的重力时，无人机就能升空
D．无人机直立栖息在树枝上时，树枝对无人机的支持力和无人机对树枝的压力是一对相互作用力
二、填空题
11．如图所示为张坤同学设计的电动机连接图，当电流由a点经电动机流向b点时，电动机正转。
(1)若要使电动机反转，当S1连接触点2时，S2应连接在触点 上；
(2)在小组讨论此连接方案时，大家发现此电路设计存在隐患，请你帮助他找出一条改进措施： 。
12．如图是电压表内部结构示意图，是由灵敏电流计与电阻组装而成的，表头内部有一个磁铁和一个导电线圈，通电后，指针在磁铁的作用下会旋转，其原理是 ，线圈通过导线与接线柱相连，该电压表有两个量程，若使用小量程，则应把导线接在图中 两个接线柱上（填字母）。
13．写出如图所示各装置所依据的物理原理：甲： ；
乙： ；丙： ．
14．图是四冲程内燃机的 冲程的示意图；根据图所示的实验原理，可以制成 机。
15．如图所示为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点．只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶．这车钥匙实质相当于一个 ，跨上自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快．给电动车充电时，电瓶相当于 （电源/用电器），将 能转化为 能．
16．电压表、电流表等电学仪表工作时，它们的指针会发生偏转，可以想象这些仪表里面除了导线和指针外，还一定有 ．你所依据的原理是 ．
17．“常导型”磁悬浮列车的“转子”安装在列车上，“定子”安装在轨道上，当向轨道这个“定子”输电时，通过磁场对通电导体的作用使列车被推动着向前运动，其原理和 （填“电动机”或“发电机”）的工作原理完全相同；动车组采用了“再生制动”技术，即车到站前关闭电源，车轮带动发电机（电机逆转）发电，给蓄电池充电，储存电能，这一过程中蓄电池相当于电路中的 （填“电源”或“用电器”）。“地球l小时”由世界自然基金会于2007年发起，号召人们在每年三月的最后一个周六晚上自愿关灯l小时，倡导节能减排行动。如果在我市有10万个家庭响应号召，每个家庭照明灯平均功率约为60W，则10万个家庭关灯1小时节约的电能相当于 kg热值为3.0×107J/kg的标准煤完全燃烧所放出的热量。
18．如图甲所示，将一根直导线沿南北方向水平放置在静止的小磁针正上方，当接通电源时小磁针偏转，表明 ；改变直导线中的电流方向，小磁针偏转方向也随之改变，表明通电导体周围磁场的方向与 有关；如图乙所示，是“探究磁场对通电导线的作用”的实验装置。当闭合开关S时，导线ab受到磁场力的作用而向左运动。现在，如果只将磁场方向变为与原来方向相反，那么导线ab将向 运动（选填“左”或“右”），人们根据这一原理发明了 （选填“发电机”或“电动机”）。
19．将一节干电池正放在磁体上，再将铜质导线绕成线圈后放在电池上，如图所示。你会发现线圈竟然连续转动起来了，这是根据 来实现的。下列对实验现象的判断，正确的有 。（填序号）
①换用磁性更强的磁体，线圈转得更快
②干电池用久了后，线圈转速将变慢
③用同样长度和粗细的镍铬合金线做线圈，转速更快
④线圈与正极间摩擦大小不影响转速的快慢
20．图示为我们实验室所用电流表的内部结构示意图．当接入电路，有电流通过线圈时，线圈带动指针偏转，再将线圈受力的大小转换为线圈偏转角度的大小，反映电流的大小．该电流表的工作原理是 ．
三、综合题
21．太阳发出的能量除了光和热，还有一种能量叫“太阳风”。太阳风是太阳喷射出来的高能带电粒子流，这些粒子的速度接近光速，会在太阳爆发以后大约几十分钟到十几小时内到达地球附近的空间，从而使卫星运行的环境变得恶劣，并导致两极地区通信环境急剧变化，正在极区飞行的飞机将受到超正常剂量的辐射。如图所示是高能带电粒子流经过地球时的轨迹，其能绕过地球是因为受到 的作用，理由是 。
22．目前，各个国家的环境污染已经很严重了，所以“节能减排”已是全球性的话题．
（1）目前我们国家提倡“低碳生活”，实际上是为了节约能源和保护环境．下列说法中符合“低碳生活”理念的是 ．
A．为了卫生而使用一次性碗筷
B．为了方便而使用一次性塑料袋
C．上学时能骑单车就尽量不坐家里的汽车
D．多用洗衣机洗衣服．少用手洗
（2）如何减少能耗、提高汽车发动机的效率也越来越受到人们的重视．小明家的汽车发动机是汽油发动机，它把汽油燃烧产生的内能部分转化为 ，再通过传动机构将动力传给车轮使汽车行驶．小明从爸爸那里了解到他家的汽车在高速公路上每匀速行驶100 km．平均耗油6 kg，则汽车的效率为 (已知汽车受到的阻力为600 N，汽油的热值为4.6×107 J/kg)．
（3）小花家今年购买了一辆电动车，它的主要部件是电动机，电动机的工作原理是 ．电动车的电源采用的是48 V的电压，如果使用12 V的铅蓄电池，则应将 个铅蓄电池 联．
23．人工智能让我们的生活更加便捷，某酒店迎宾机器人能将客人从酒店门口带至前台。若这一过程中机器人做匀速直线运动，通过的路程为20m，所受阻力为自身重力的0.05倍，机器人的相关参数如下表所示，取。
整机质量：36kg 行进速度：1m/s
工作电压：24V 工作电流：1A
轮子与地面接触总面积：
求：
（1）机器人运动中应用到 （选填“电动机”或“发电机”），其工作原理是 ；
（2）机器人对地面的压强；( )
（3）牵引力所做的功；( )
（4）电能转化为机械能的效率。( )
参考答案：
1．C
2．D
3．D
4．C
5．D
6．B
7．B
8．C
9．B
10．B
11． 3 电路中串联一个适当阻值的电阻
12． 通电导体在磁场中会受力的作用 A、B
13． 液体沸点随其表面气压增大而升高 通电导线在磁场中会受到力的作用 流体流速大的位置压强小
14． 做功 电动
15． 开关 用电器 电 化学
16． 磁体 通电导体在磁场中受力运动
17． 电动机 用电器 720
18． 通电导体周围存在磁 场 电流方向 右 电动机
19． 通电线圈在磁场中受力转动 ①②
20． 通电导线在磁场中受到力的作用或磁场对电流有力的作用
21． 磁场力 略
22． C 机械能 22% 磁场对通电导体具有力的作用 4 串
23． 电动机 略 360J 75%
