15.3《串联和并联》基础过关练习
人教版物理九年级全册
一、知识梳理
1、把两只小灯泡依次首尾相连，然后接在电路中，我们说这两个灯泡是＿＿＿＿的。两个小灯泡的两端分别连在一起，然后接到电路里，我们说这两个灯泡是＿＿＿＿的。
2、＿＿＿＿电路和＿＿＿＿电路是最基本的电路连接形式。
3、在＿＿＿＿电路中，一旦某一个用电器发生短接，则电源短路，有可能烧毁＿＿＿＿，还有可能造成＿＿＿＿。
4、串联电路中，一个开关可以控制＿＿＿＿＿＿＿＿；并联电路中，干路开关可以控制＿＿＿＿＿＿＿＿＿＿，而支路开关只能控制＿＿＿＿＿＿＿＿。总之，开关要控制某个用电器，则一定要和这个用电器＿＿＿＿联。
5、串联电路某元件断开，其余元件＿＿＿正常工作（填“能”或“不能”），即各元件之间相互＿＿＿（填“影响”或“独立”）； 把并联电路某元件断开，其余元件＿＿＿正常工作（填“能”或“不能”）,即各元件之间相互＿＿＿（填“影响”或“独立”）。
6、串联电路中，开关位置变化对电路的控制作用＿＿＿＿影响（填“有”或“没有”）。在连接电路的过程中，开关应该是＿＿＿＿的。
二、基础练习
1．下列关于电学知识说法正确的是（　　）
A．验电器的工作原理是异种电荷相互排斥
B．金属靠自由电子导电
C．通过两灯的电流相等则两灯一定是串联的
D．电学中规定正电荷的运动方向为电流的方向
2．目前，我国的无人机技术已处于国际领先水平。现有一架无人机，当开关S1闭合时指示灯亮起，再闭合S2时电动机启动，无人机起飞。下列电路设计符合要求的是（　　）
A． B．
C． D．
3．如图所示的电路，闭合开关S1和S2后，下列分析正确的是（　　）
A．小灯泡亮，电铃响
B．小灯泡不亮，电铃响
C．小灯泡亮、电铃不响
D．小灯泡不亮、电铃不响

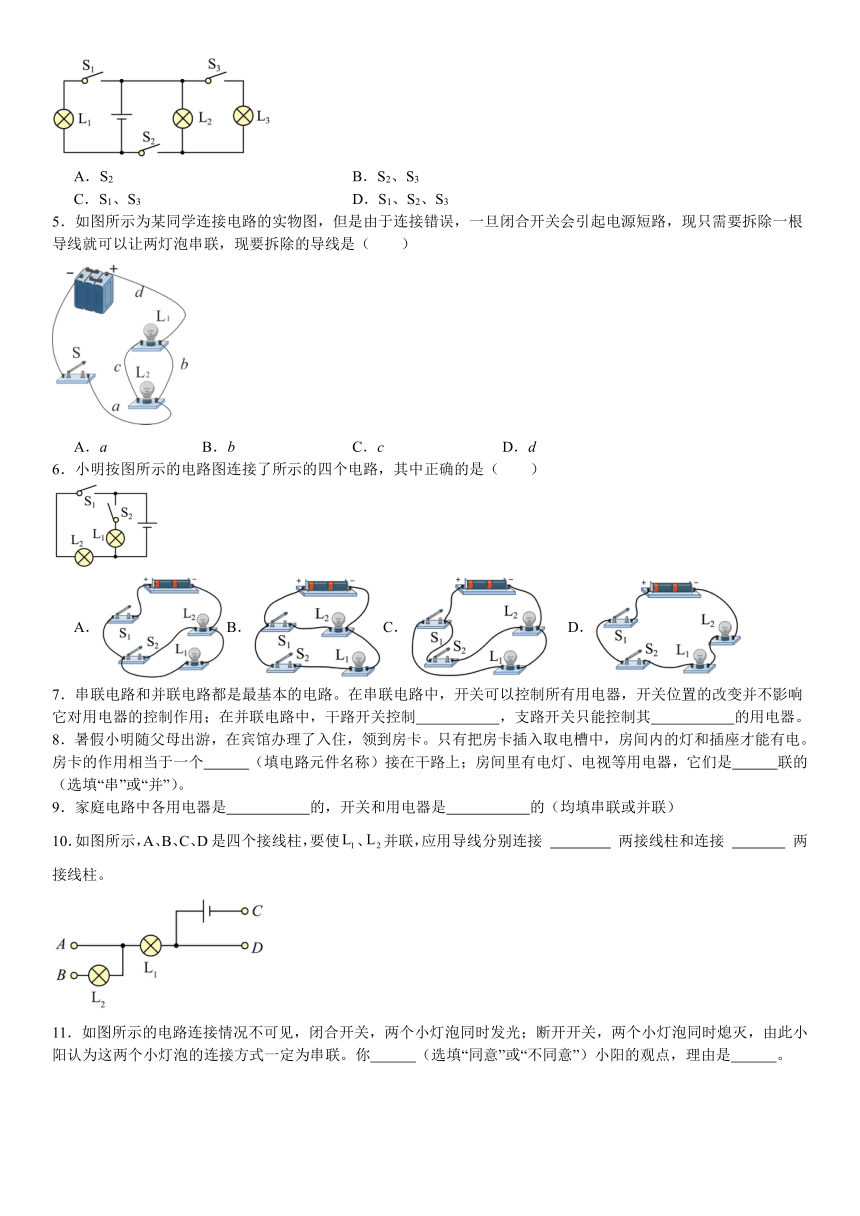

4．如图所示，要使电路中的灯泡L2发光，必须闭合的开关是（ ）
A．S2 B．S2、S3
C．S1、S3 D．S1、S2、S3
5．如图所示为某同学连接电路的实物图，但是由于连接错误，一旦闭合开关会引起电源短路，现只需要拆除一根导线就可以让两灯泡串联，现要拆除的导线是（　　）
A．a B．b C．c D．d
6．小明按图所示的电路图连接了所示的四个电路，其中正确的是（　　）
A．B．C． D．
7．串联电路和并联电路都是最基本的电路。在串联电路中，开关可以控制所有用电器，开关位置的改变并不影响它对用电器的控制作用；在并联电路中，干路开关控制 ，支路开关只能控制其 的用电器。
8．暑假小明随父母出游，在宾馆办理了入住，领到房卡。只有把房卡插入取电槽中，房间内的灯和插座才能有电。房卡的作用相当于一个 （填电路元件名称）接在干路上；房间里有电灯、电视等用电器，它们是 联的（选填“串”或“并”）。
9．家庭电路中各用电器是 的，开关和用电器是 的（均填串联或并联）
10．如图所示，A、B、C、D是四个接线柱，要使、并联，应用导线分别连接 两接线柱和连接 两接线柱。
11．如图所示的电路连接情况不可见，闭合开关，两个小灯泡同时发光；断开开关，两个小灯泡同时熄灭，由此小阳认为这两个小灯泡的连接方式一定为串联。你 （选填“同意”或“不同意”）小阳的观点，理由是 。
12．汽车在转弯时，位于同侧的前后两个转向灯会同时闪亮，但偶尔也有车在转弯时只亮前灯或后灯。则位于汽车同侧的前后两个转向灯的连接方式为 。要打开转向灯，司机要拨动一下方向盘旁的一根杆子，这根杆子的作用相当于电路中的 。
13．如图所示的电路中，要使灯泡L1和L2组成串联电路，应该只闭合开关 ；若要使灯泡L1和L2组成并联电路，应该闭合开关 ；同时闭合 会损坏电源。
14．如图是理发用电吹风的电路图，电热丝产生热，电风扇中的电动机带动叶片旋转用来吹风，在这一电路中，转柄开关位于 位置时吹冷风；位于 位置时吹热风。
15．如图所示，若连接B、C接线柱，则L1、L2 联，若使灯L1、L2并联，则接线柱A与B连接，接线柱C与 连接。
16．小莉想研究“在并联电路中，开关的位置是否会影响它的控制作用”，于是她找来了器材并按如图所示电路连接实物进行实验．
（1）把开关连在干路的A处，闭合、断开开关时，发现它可以控制 ．
（2）把开关连在一条支路B处，闭合、断开开关，发现它可以控制 ，但 的工作不受影响．
（3）把开关再连接在另一条支路C处，闭合、断开开关，发现它可以控制 ，但 的工作不受影响．
（4）通过以上实验分析得出结论：在并联电路中 ．
17．组成串、并联电路实验。
（1）在连接电路过程中，开关应该是 （选填“断开”或“闭合”）的；
（2）小刚连接了如图所示电路，如果闭合开关，两个灯泡都将 （选填“发光”或“不发光”），出现 （选填“断路”或“短路”）现象；
（3）如图所示电路中，只需拆除导线c，就能成为两灯 （选填“串联”或“并联”）的正确电路；
（4）如图所示电路中，将导线b接在D接线柱的一端改接到 接线柱或 接线柱，电路就能成为两灯并联的正确电路了。
15.3《串联和并联》
参考答案：
1．B
2．C
3．B
4．A
5．B
6．B
7． 整个电路 所在支路
8． 开关 并
9． 并联 串联
10． BD AC
11． 不同意 两灯并联时，干路开关也可以使两灯同时发光，同时熄灭
12． 并联 开关
13． S2 S1、S3 S1、S2
14． 2、3 3、4
15． 串 D
16． 灯L1、L2 灯L1 灯L2 灯L2 灯L1 干路开关控制所有用电器，支路上的开关控制本支路的用电器
17． 断开 不发光 短路 串联 C E
