人教版八年级物理上册第五章第二节 生活中的透镜（33张PPT）

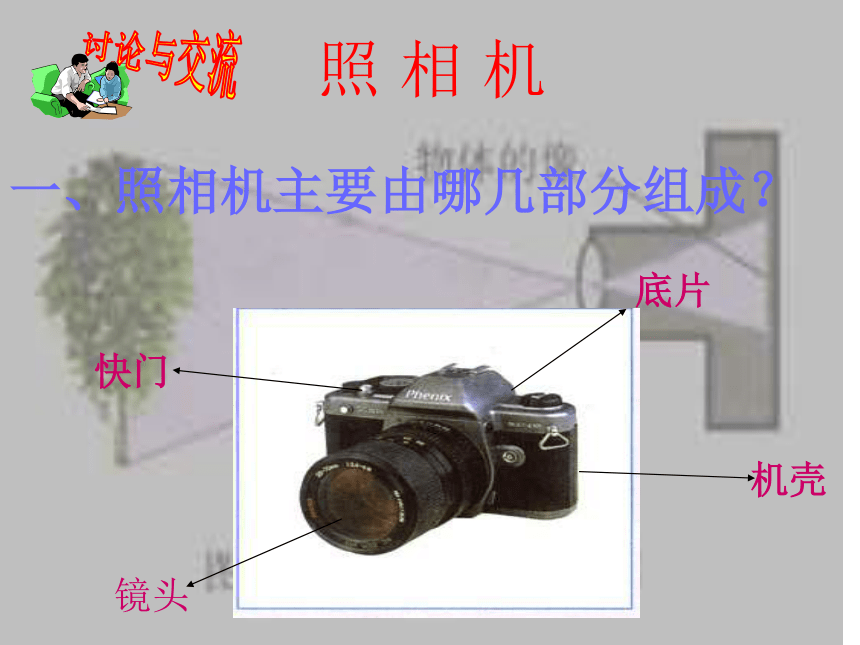

课件33张PPT。生活中的透镜漂亮的照片自学教材 １．照相机主要由哪几部分组成？它的镜头相当于什么？胶卷相当于什么？物体在胶卷上成的像有什么特点？ ２．投影仪主要由哪几部分组成？它的镜头相当于什么？屏幕相当于什么？平面镜的作用是什么？投影片在银幕上成的像有什么特点？ ３．放大镜的实质是什么？成的像有什么特点？ ４．实像和虚像形成原因是什么？如何区分物体所形成的像是实像还是虚像？一、照相机主要由哪几部分组成？底片照 相 机镜头快门机壳讨论与交流1．照相机主要构造

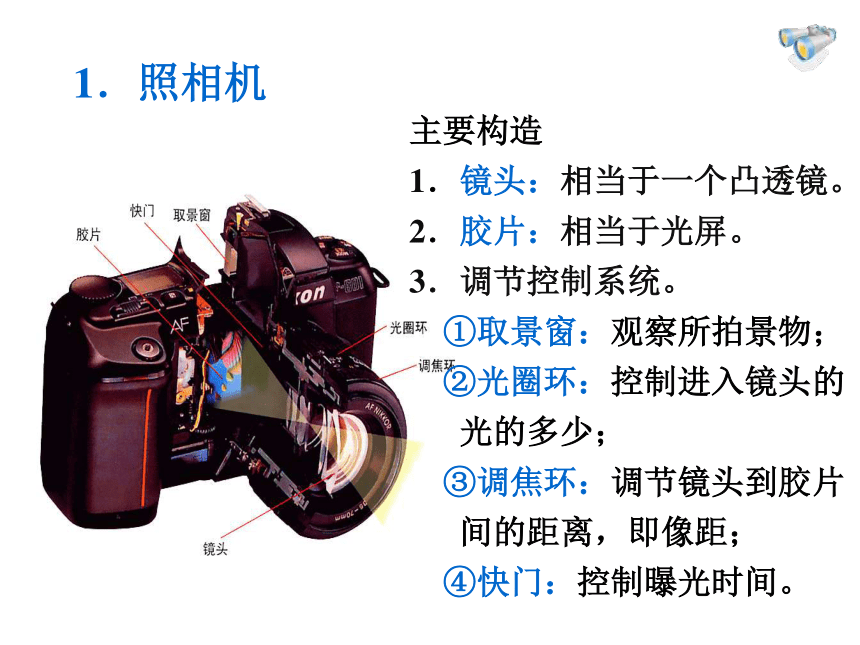

1．镜头：相当于一个凸透镜。
2．胶片：相当于光屏。
3．调节控制系统。
①取景窗：观察所拍景物；
②光圈环：控制进入镜头的光的多少；
③调焦环：调节镜头到胶片间的距离，即像距；

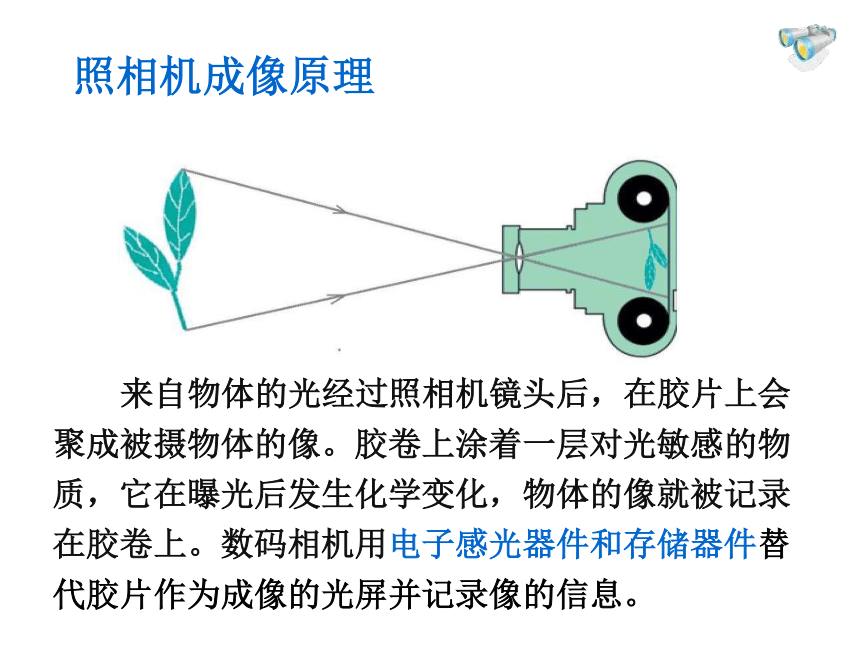

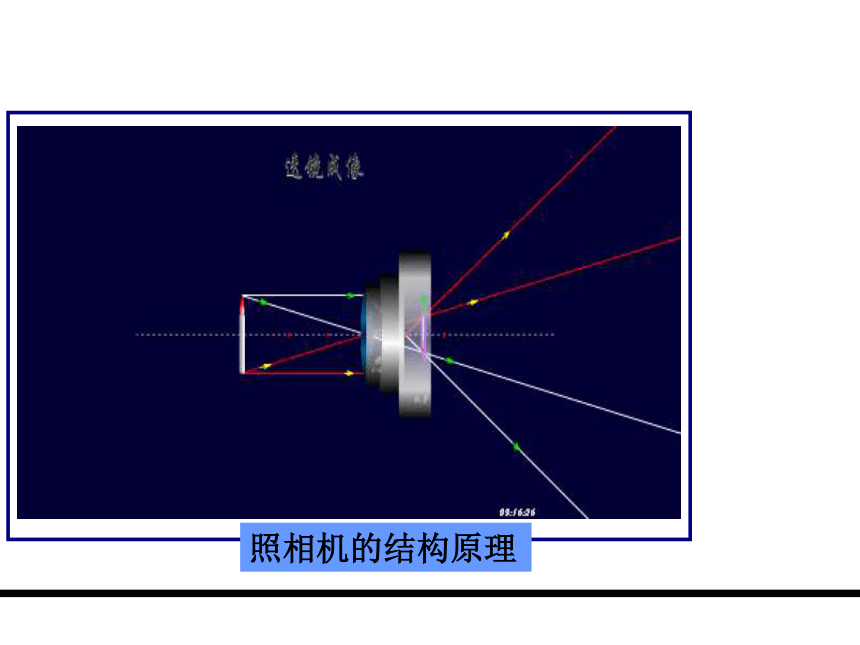

④快门：控制曝光时间。 来自物体的光经过照相机镜头后，在胶片上会聚成被摄物体的像。胶卷上涂着一层对光敏感的物质，它在曝光后发生化学变化，物体的像就被记录在胶卷上。数码相机用电子感光器件和存储器件替代胶片作为成像的光屏并记录像的信息。照相机成像原理照相机成像特点像是缩小还是放大？像是正立还是倒立？像距与物距哪个大？
像与物体位于凸透镜的同侧还是两侧？ 思考：小结：成像特点：1．照相机成缩小、倒立的像。
2．像距小于物距。（物距间，像距外）

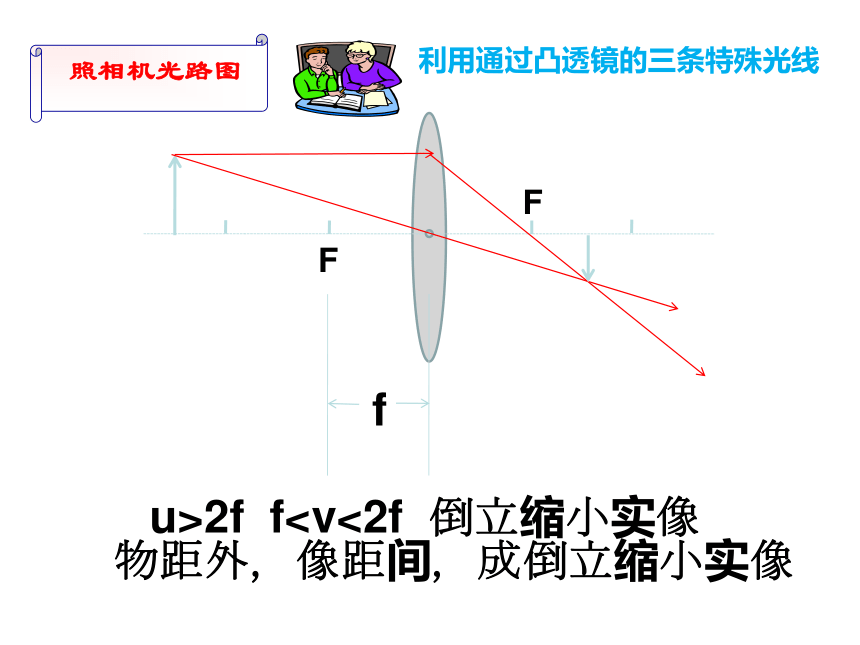

3．像与物体位于凸透镜的两侧。u>2f f像是正立还是倒立？
像距与物距哪个大？

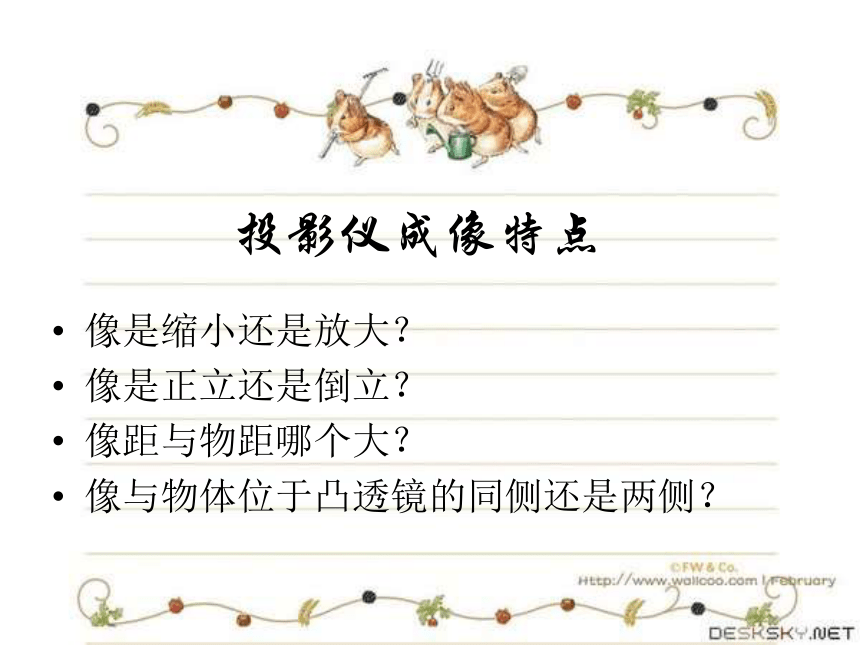

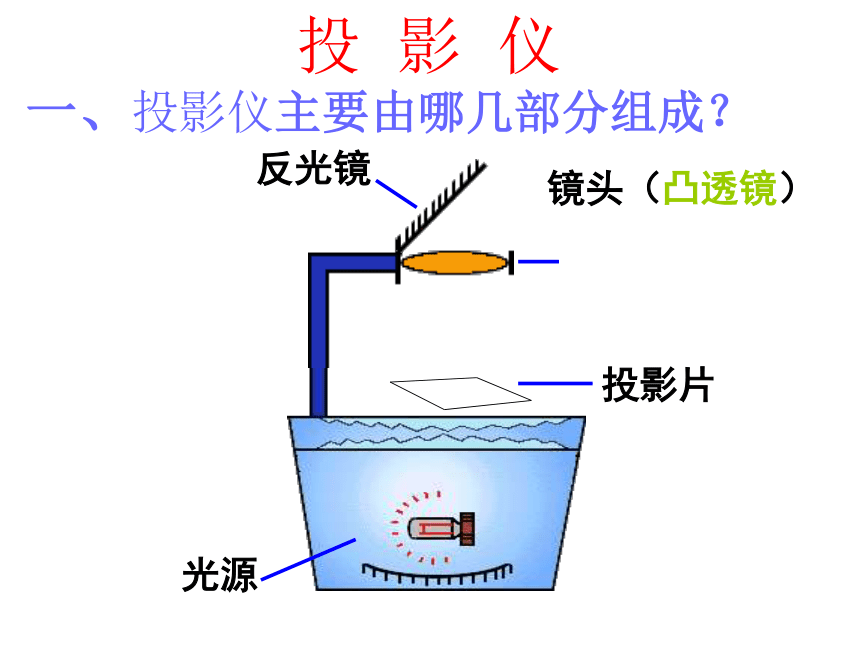

像与物体位于凸透镜的同侧还是两侧？反光镜的作用投影仪的原理 ABA‘B‘投影仪的镜头相当于一个凸透镜，屏幕相当于光屏投影仪成像特点: 倒立.放大的实像１．平面镜在这里有什么作用？投影仪的使用改变光的传播路径,使投影片的像出现在投影机前方的屏幕上投影片要倒放２．我们在屏幕上要看到正立的像投影片应该怎么放?f2f 倒立放大实像 利用通过凸透镜的三条特殊光线物距间，像距外，成倒立放大实像 放　大　镜２．放大镜成像的特点：正立、放大的虚像。１．放大镜实质就
是一个凸透镜放大镜成像特点像是缩小还是放大？
像是正立还是倒立？
像和物位于透镜的两侧还是同侧？
　　把放大镜放在物体跟眼睛之间，适当调整距离，我们就能看清物体的细微之处。放大镜所成的像是正立、放大的。放大镜成像原理2018/12/3u 由实际光线会聚而成的,能呈现在光屏上。虚像：
　　由反射光线或折射光线的反向延长线相交而形成,不能呈现在光屏上。人眼逆着出射光线可以看到虚像。四．实像和虚像照相机成实像投影仪成实像　　照相机、投影仪、放大镜、平面镜，它们所成的像是虚象还是实像？四．实像和虚像平面镜成虚像放大镜成虚像四．实像和虚像实像与虚像的比较能不能分别位于凸透镜两侧位于凸透镜同侧照相机
投影仪平面镜
放大镜照相机：利用凸透镜能成______、______、______。小 结投影仪：利用凸透镜能成______、______、______。 放大镜：利用凸透镜能成_____、_____、_____。实像和虚像实像：是实际光线会聚而形成的,能呈现在光屏上.　例如：虚像：是反射光线或折射光线的反向延长线相交而形成的,不能呈现在光屏上. 例如:平面镜成像放大镜的像小孔成像．照相机的像投影仪的像“眼睛受骗”当堂练习答案:D答案:B答案:C巩固练习1．如图所示，S′是物体S经过凸透镜所成的像，那么此图表示什么的成像示意图（ ）
A．照相机 　　B．放大镜
C．幻灯机　 　D．投影仪B　　2．照相机镜头相当于一个_________，来自物体的光经过镜头后会聚在胶卷上，形成一个_________（放大、缩小）的像。实际拍摄时，为使远近物体都能成清晰的像，应调节照相机的________到胶片的距离。凸透镜缩小镜头　3．清晨，小草的露珠下面的叶脉看起来比较大，这是露珠产生了______镜的功能，形成了放大的______像，这是由于光的______射现象的结果。放大虚折You can do it better!
