第14章了解电路课堂小测（含解析）2023-2024学年沪科版物理九年级全一册

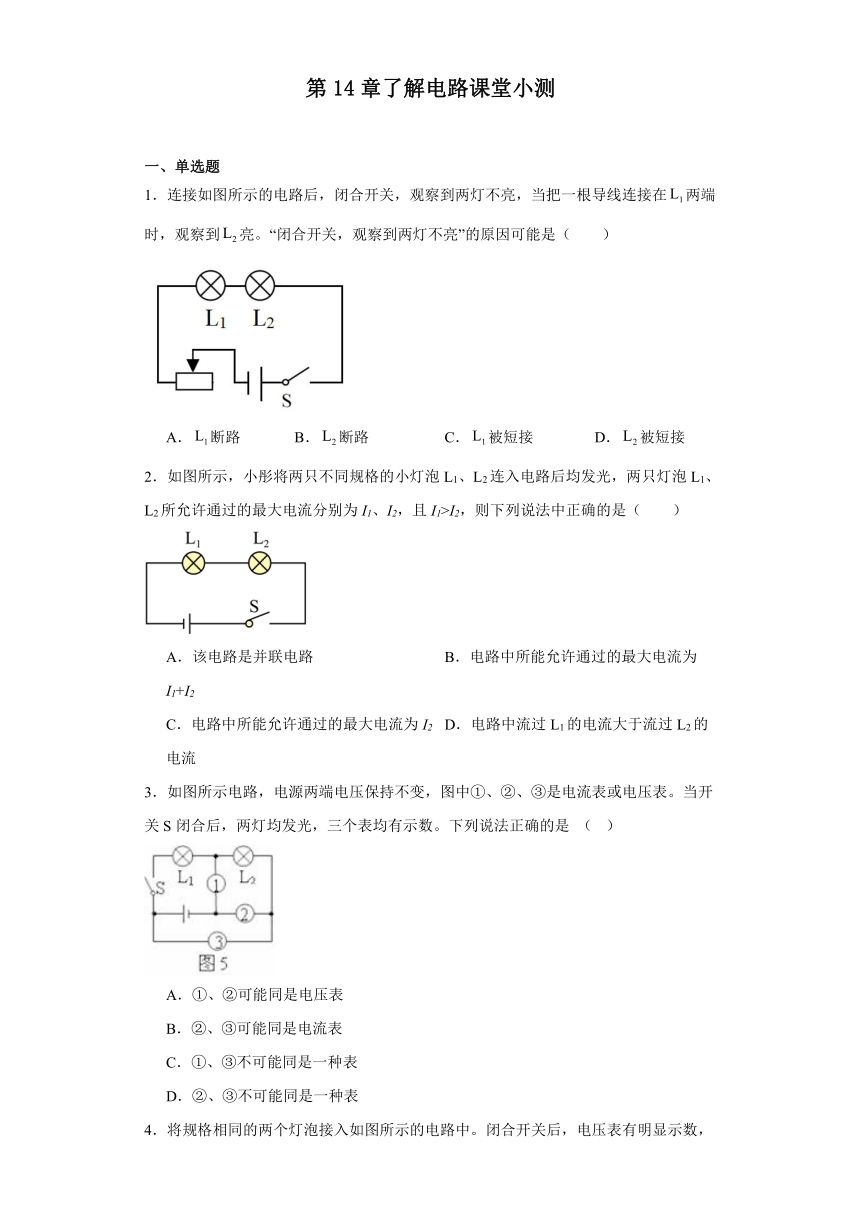

第14章了解电路课堂小测
一、单选题
1．连接如图所示的电路后，闭合开关，观察到两灯不亮，当把一根导线连接在两端时，观察到亮。“闭合开关，观察到两灯不亮”的原因可能是（　　）
A．断路 B．断路 C．被短接 D．被短接
2．如图所示，小彤将两只不同规格的小灯泡L1、L2连入电路后均发光，两只灯泡L1、L2所允许通过的最大电流分别为I1、I2，且I1>I2，则下列说法中正确的是（　　）
A．该电路是并联电路 B．电路中所能允许通过的最大电流为I1+I2
C．电路中所能允许通过的最大电流为I2 D．电路中流过L1的电流大于流过L2的电流
3．如图所示电路，电源两端电压保持不变，图中①、②、③是电流表或电压表。当开关S闭合后，两灯均发光，三个表均有示数。下列说法正确的是 （ ）
A．①、②可能同是电压表
B．②、③可能同是电流表
C．①、③不可能同是一种表
D．②、③不可能同是一种表

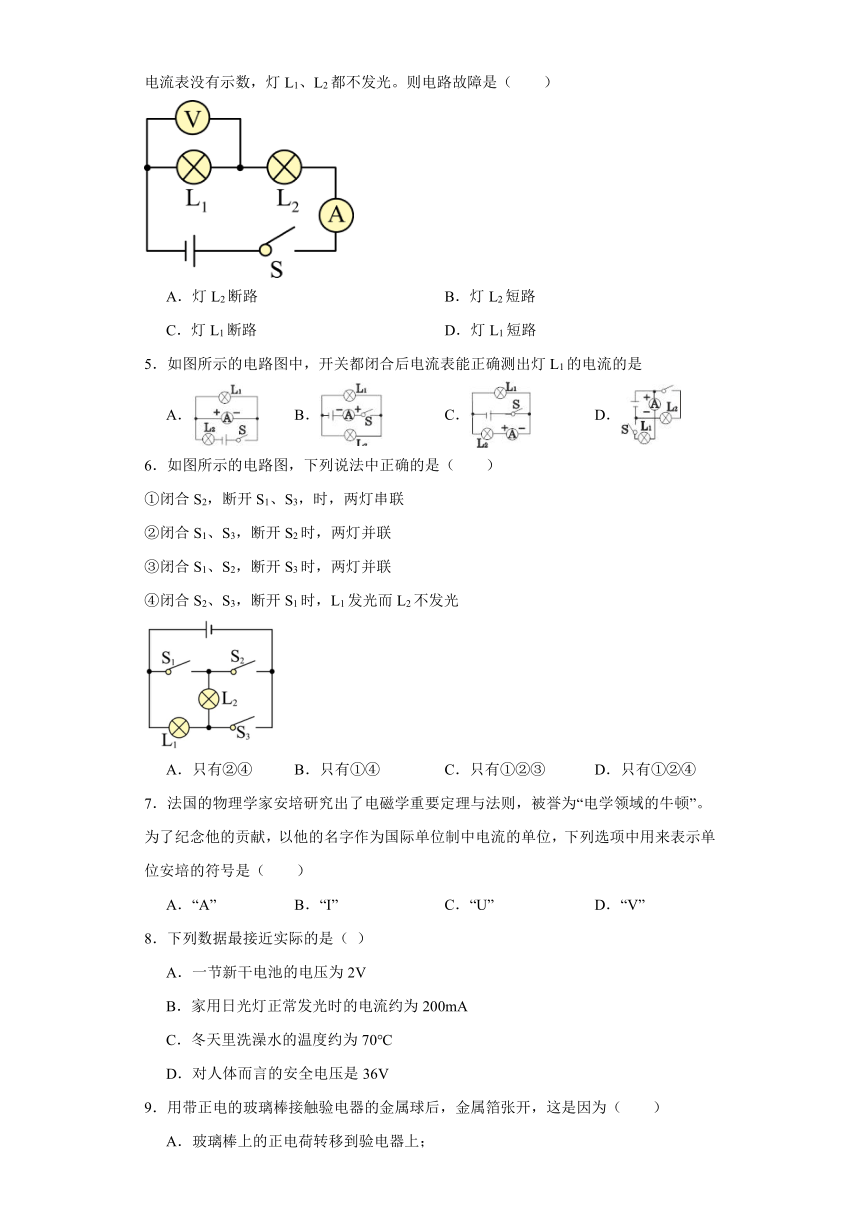

4．将规格相同的两个灯泡接入如图所示的电路中。闭合开关后，电压表有明显示数，电流表没有示数，灯L1、L2都不发光。则电路故障是（　　）
A．灯L2断路 B．灯L2短路
C．灯L1断路 D．灯L1短路
5．如图所示的电路图中，开关都闭合后电流表能正确测出灯L1的电流的是
A． B． C． D．
6．如图所示的电路图，下列说法中正确的是（　　）
①闭合S2，断开S1、S3，时，两灯串联
②闭合S1、S3，断开S2时，两灯并联
③闭合S1、S2，断开S3时，两灯并联
④闭合S2、S3，断开S1时，L1发光而L2不发光
A．只有②④ B．只有①④ C．只有①②③ D．只有①②④
7．法国的物理学家安培研究出了电磁学重要定理与法则，被誉为“电学领域的牛顿”。为了纪念他的贡献，以他的名字作为国际单位制中电流的单位，下列选项中用来表示单位安培的符号是（　　）
A．“A” B．“I” C．“U” D．“V”
8．下列数据最接近实际的是（ ）
A．一节新干电池的电压为2V
B．家用日光灯正常发光时的电流约为200mA
C．冬天里洗澡水的温度约为70℃
D．对人体而言的安全电压是36V
9．用带正电的玻璃棒接触验电器的金属球后，金属箔张开，这是因为（　　）
A．玻璃棒上的正电荷转移到验电器上；
B．玻璃棒上的电子转移到验电器上；
C．验电器上电子转移到玻璃棒上；
D．验电器上的正电荷转移到玻璃棒上。

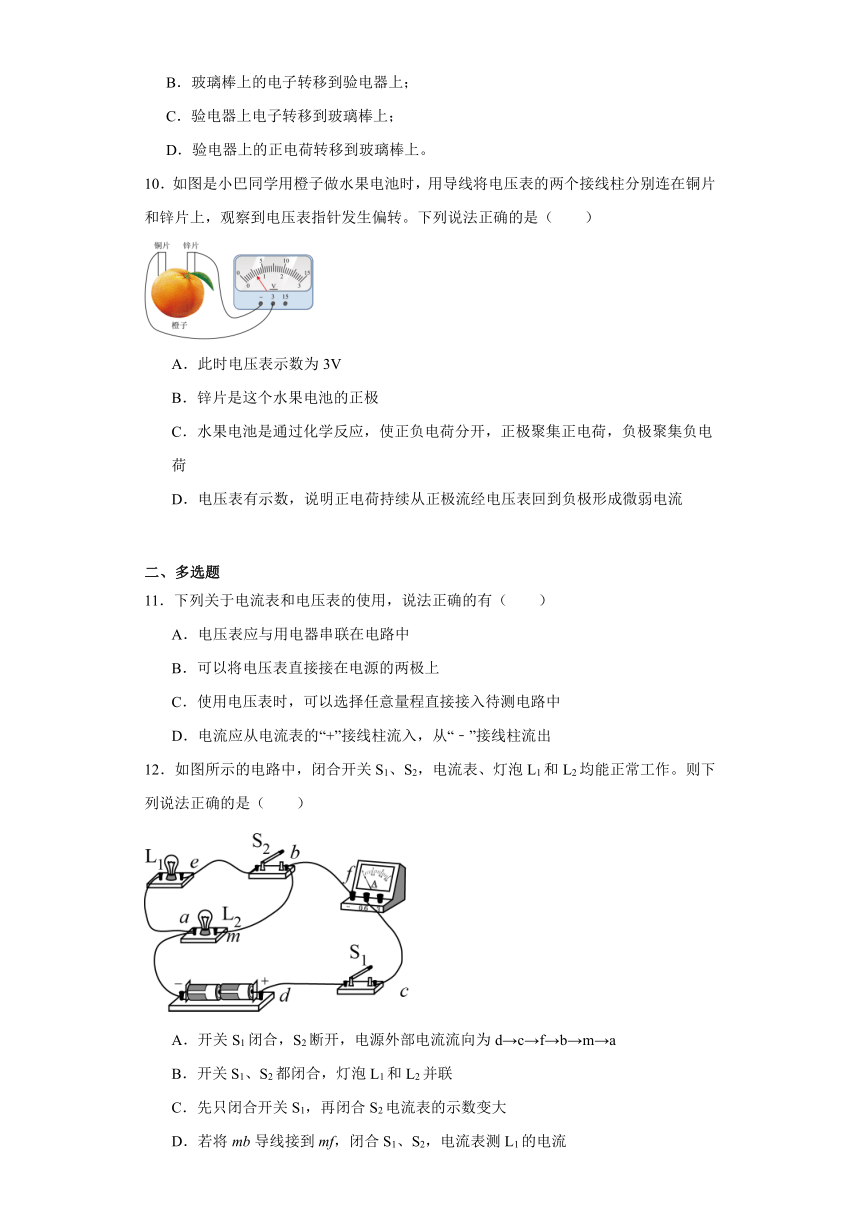

10．如图是小巴同学用橙子做水果电池时，用导线将电压表的两个接线柱分别连在铜片和锌片上，观察到电压表指针发生偏转。下列说法正确的是（　　）
A．此时电压表示数为3V
B．锌片是这个水果电池的正极
C．水果电池是通过化学反应，使正负电荷分开，正极聚集正电荷，负极聚集负电荷
D．电压表有示数，说明正电荷持续从正极流经电压表回到负极形成微弱电流
二、多选题
11．下列关于电流表和电压表的使用，说法正确的有（　　）
A．电压表应与用电器串联在电路中
B．可以将电压表直接接在电源的两极上
C．使用电压表时，可以选择任意量程直接接入待测电路中
D．电流应从电流表的“+”接线柱流入，从“﹣”接线柱流出
12．如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作。则下列说法正确的是（　　）
A．开关S1闭合，S2断开，电源外部电流流向为d→c→f→b→m→a
B．开关S1、S2都闭合，灯泡L1和L2并联
C．先只闭合开关S1，再闭合S2电流表的示数变大
D．若将mb导线接到mf，闭合S1、S2，电流表测L1的电流

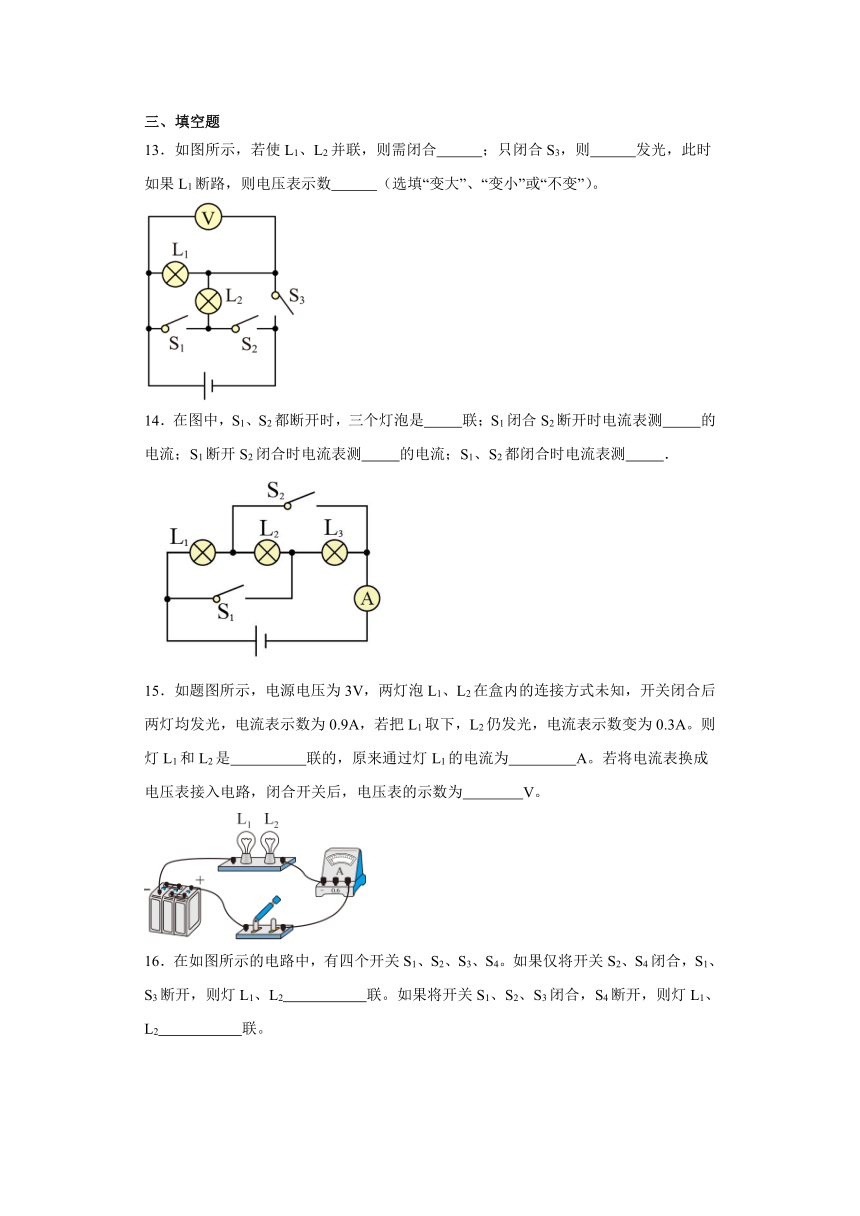

三、填空题
13．如图所示，若使L1、L2并联，则需闭合 ；只闭合S3，则 发光，此时如果L1断路，则电压表示数 （选填“变大”、“变小”或“不变”）。
14．在图中，S1、S2都断开时，三个灯泡是 联；S1闭合S2断开时电流表测 的电流；S1断开S2闭合时电流表测 的电流；S1、S2都闭合时电流表测 ．
15．如题图所示，电源电压为3V，两灯泡L1、L2在盒内的连接方式未知，开关闭合后两灯均发光，电流表示数为0.9A，若把L1取下，L2仍发光，电流表示数变为0.3A。则灯L1和L2是 联的，原来通过灯L1的电流为 A。若将电流表换成电压表接入电路，闭合开关后，电压表的示数为 V。
16．在如图所示的电路中，有四个开关S1、S2、S3、S4。如果仅将开关S2、S4闭合，S1、S3断开，则灯L1、L2 联。如果将开关S1、S2、S3闭合，S4断开，则灯L1、L2 联。
17．有甲、乙、丙三个带电小球，已知甲与丝绸摩擦过的玻璃棒相互排斥，它们之间的相互作用关系如图所示，则小球乙的带电情况是 ，小球丙 。（均选填“带正电”或“带负电”）
18．如图所示电路中，要使L1、L2串联，需要闭合的开关是 ；如果要使灯L1和L2并联，则需要闭合开关是 。
四、作图题
19．在如图所示电路的O里填上适当的电表符号，使之成为正确的电路。
( )
五、实验题
20．在“探究串联电路的电流、电压规律”实验中，小明同学选用两只规格相同的灯泡进行实验并连接了如图甲所示的电路。
（1）闭合开关S后，小明发现灯发光，不发光。他有以下几种猜想：①的灯丝断了；②短路；③灯也工作，但中的电流比中的电流小。以上猜想正确的是 （填序号）；
（2）为了寻找“串联电路的电流规律”，小明分别把图甲中A、B、C各点断开，然后把 接入；
（3）在寻找“串联电路的电压规律”时，小明同学将电压表并联在两端，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来应该 ；
（4）正确进行实验，A、B、C三处的电流分别记为、、，AB、BC、AC两点间的电压分别记为、、，下列判断正确的是 。
A． B．
C． D．
（5）为了使结论更具有普遍性，可采用的方法是 。
A．换用不同规格的灯泡进行多次实验 B．改变电源电压进行多次实验
21．小希用如图所示电路来探究串联电路的电压特点。
(1)在拆接电路时，开关必须 。实验中最好选择规格 （填“相同”或“不同”） 的小灯泡。
(2)用电压表分别测出 A与 B、B与 C、A与 C两点间的电压为 UAB、UBC、UAC。经过多次实验，得到的数据记录在下表中。分析实验数据，你可得到串联电路的电压特点是： （用公式表示）。
实验次数 UAB/V UBC/V UAC/V
1 0.8 2.2 3.0
2 1.0 2.0 3.0
3 1.2 1.8 3.0
(3)测出 L1 两端的电压后，小希断开开关，准备拆下电压表，改接在 B、C之间。小明认为这样做太麻烦，只需将与 A点相连的导线改接到 C点即可。小明的办法是 （选填“正确”或“错误”）的，原因是 。
六、综合题
22．汽车是常见的交通工具，随着人们生活水平的提高，汽车也走进了普通百姓的家庭．它应用了物理声、光、热、力、电等很多方面的知识与技术，请你运用所学的物理知识简要回答下列问题：
（1）有些轿车的尾部安装了导流板，如图所示．它的作用主要是在轿车高速行驶时，增加对地面的压力，提高车轮的抓地性能．则导流板横截面的形状是 ( )
（2）小轿车上都装有一个用来提醒司机是否关好车门的指示灯．四个车门中只要有一个门没关好（相当于一个开关断开），指示灯就发光提醒．如图所示四个电路中，能体现该装置工作原理的是 ( )
（3）小明的爸爸新买了一辆小汽车，如图所示，小明坐着这辆汽车匀速行驶144km，用时2h，消耗汽油9kg，其发动机的功率为23kW．(汽油的热值为4.6×107J/kg) 求：①汽车匀速行驶时速度为多少？
②汽车匀速行驶时所受的牵引力是多大？
③汽车发动机的效率是多少
23．如图连接两灯，请在方框内画出对应的电路图。 闭合开关后，发现两个灯均不发光。将电压表并联在L1两端，闭合开关，电压表指针明显偏转；将电压表并联在L2两端时，闭合开关，电压表无示数，则两灯不发光的原因可能是 。
参考答案：
1．A
【详解】图中两灯泡串联，闭合开关，观察到两灯不亮，说明电路中有断路故障，所以排除了短路故障，将一根导线连接在L1两端时，观察到L2会发光，说明L2是完好的，则灯泡 L1断路，故BCD不符合题意，A符合题意。
故选A。
2．C
【详解】由图知，两灯串联，根据串联电路的电流规律可知，电路中流过L1的电流等于流过L2的电流；灯泡L1、L2所允许通过的最大电流分别为I1、I2，且
因为串联电路中电流处处相等，所以电路中的最大电流为I2，故C正确，ACD错误。
故选C。
3．D
【分析】
【详解】两灯均发光，既不能断路也不能短路，有两种方案如图：
A．①②都是电压表，电路是断路，两灯均不发光，故A错误；
B．②③都是电流表，电源被短路，两灯均不发光，故B错误；
C．根据两种可能方案分析①③只能是同一种表，故C错误；
D．根据两种可能方案分析②③不能是同一种表，故D正确。
故选D。
4．C
【详解】假设灯L2断路，那么整个串联电路没有电流，灯L1、L2都不发光，也没有电流流过电压表，电压表没有示数，这与题意不符合，故不可能是灯L2断路；假设灯L2短路，那么灯L2不发光，但是灯L1会发光，电流表和电压表都有示数，这与题意不符合，故不可能是灯L2短路；假设灯L1断路，那么灯L1、L2都不发光，电压表测的是电源电压，有示数，电流表没有示数，这与题意相符合，故可能是灯L1断路；假设灯L1短路，那么灯L1不发光，灯L2发光，电压表没有示数，电流表有示数，这与题意不符合，故不可能是灯L1短路；综上所述，可能是灯L1断路，故选C。
5．D
【详解】A、电流表与L1并联,且正负接线柱接反了,故A错误;
B、电流表接在干路上,正负接线柱接反了,故B错误;
C、电流表与L2串联,正接线柱接反了,故C错误;
D、在图中L1与L2并联,电流表与L1串联,正负接线柱接法正确,电流表能正确测出灯L1的电流.所以D选项是正确的;
【点睛】(1)电流表应与被测电路串联;
(2)连接电流表时,应让电流从标有“+”的接线柱流进,从标有“-”的接线柱流出;
(3)被测电路中的电流不要超过电流表的量程;
(4)绝不允许不经过用电器而把电流表直接连到电源两极上.否则,会因电流过大,而损坏电源和电流表.
6．D
【详解】①由电路图知，闭合S2，断开S1、S3时，L1、L2顺次连接，因此L1、L2串联，故①正确；
②由电路图知，闭合S1、S3，断开S2时，L1、L2并列连接，因此L1、L2并联，故②正确；
③由电路图知，闭合S1、S2，断开S3时，电源短路，故③错误；
④由电路图知，闭合S2、S3，断开S1时，L2短路，只有L1连入电路，所以Ll发光而L2不发光，故④正确。综上可知，只有①②④正确。故ABC错误，D正确。
故选D。
7．A
【详解】国际单位制中电流的单位是安培，用来表示单位安培的符号是“A”，故A符合题意，BCD不符合题意。
故选A。
8．B
【详解】A、一节干电池的电压为1.5V，故A不符合题意；
B、教室里日光灯电压为220V，功率一般为40W，由P=UI得：I=≈0.2A=200mA，故B符合题意；
C、适合人们洗澡的水温为40℃，故C不符合题意；
D、对人体而言的安全电压是不高于36V，故D不符合题意．
故选B．
9．C
【详解】玻璃棒带正电是因为玻璃棒失去电子而带正电，且玻璃棒中的正电荷在原子核，玻璃棒与验电器的金属球接触后，金属箔张开，是因为金属箔也带正电，同种电荷相互排斥。是金属箔上的电子转移到玻璃棒上，而带正电，故ABD不符合题意，C符合题意。
故选C。
10．C
【详解】A．由图可知，电压表选择0～3V量程，分度值为0.1V，示数为0.6V，故A错误；
B．根据指针正常偏转，电压表正负接线柱连接正确，锌片连接电压表的“-”接线柱，是负极，故B错误；
C．电源是提供电源的装置，水果电池是通过化学反应，使正负电荷分开，正极聚集正电荷，负极聚集负电荷从而形成电压，故C正确；
D．电压表有示数，电路中自由电子定向移动形成微弱电流，自由电子带负电荷，不是正电荷持续从正极流经电压表回到负极形成微弱电流，故D错误。
故选C。
11．BD
【详解】AB．电压表电阻很大，与用电器串联时，相当于断路，用电器不能工作，应与用电器并联，电压表可以直接接在电源的两极上，测量电源电压，故A错误，B正确；
C．使用电压表时，选择合适的量程并联在电阻的两端，故C错误；
D．根据电流表的使用方法：电流要从“+“接线柱入，从“﹣“接线柱出，故D正确。
故选BD。
12．ABC
【详解】A．开关S1闭合，S2断开时，此时电路为普通电路，电路中只有灯泡L2工作，在电源外部，电流从正极流向负极，故电源外部电流流向为d→c→f→b→m→a，故A正确；
B．由实物图可知，当开关S1、S2都闭合时，电流表测量干路电流，开关S1控制整个电路，开关S2控制L1，电路为并联电路，故B正确；
C．先只闭合开关S1时，电路为普通电路，电流表测量L2的电流，再闭合S2时，电路为并联电路，电流表测量干路电流，故电流表示数变大，故C正确；
D．由图可知，将mb导线接到mf，闭合S1、S2，电流表测量干路电流，故D错误。
故选ABC。
13． S1、S3 L1 不变
【详解】[1]若使L1、L2并联，则电路中电流的路径有两条，分别经过两个灯泡，需闭合S1、S3。
[2][3]只闭合S3，只有L1接入电路，此时电压表测量的是灯泡L1两端的电压，也是电源两端电压，若此时如果L1断路，则电压表测量的还是电源电压，电压表示数不变。
14． 串 L3 L1 干路电流
【详解】试题分析：（1）串并联电路的判断：串联电路中各灯泡逐个顺次连接，只有一条电流的流通路径，各处电流相等；并联电路中各灯泡并联连接，电路中电流有多条流通路径．
（2）电流表的使用方法：电流表串联在被测电路中．
解：S1、S2都断开时，电流只有一条路径，三个灯泡是串联；
S1闭合、S2断开时，L1和L2被短路，只有L3接入电路，使用电流表测通过L3的电流；
S1断开S2闭合时，L2和L3被短路，只有L1接入电路，使用电流表测通过L1的电流；
S1、S2都闭合时，电流分别流入三个灯泡，有三条的路径，是并联，电流表串联在干路上，是测干路电流．
故答案为串；L3；L1；干路电流．
【点评】本题是一道关于电路连接和电流表应用的综合题，本题的目的是考查对电路连接判断方法的掌握情况，以及对电流表使用方法的记忆．
15． 并 0.6 3
【详解】[1]依题意得，两灯可以独立工作，互不影响，说明灯L1和L2是并联的。
[2]依题意得，当把L1取下，L2仍发光，电流表示数由0.9A变为0.3A，说明电流表由测量干路电流变为测量灯L2电流，由并联电路特点得，原来通过灯L1的电流为
[3]若将电流表换成电压表接入电路，闭合开关后，电压表与灯泡串联，则电压表的示数为3V。
16． 串 并
【详解】[1]如果仅将开关S2、S4闭合，S1、S3断开，电流从电源正极出发，经过S2、L1、L2、S4回到电源的负极，只有一条电路，则灯L1、L2串联。
[2]如果将开关S1、S2、S3闭合，S4断开，电流从电源正极出发，分两路，分别经过S2、L1和S1、L2汇合到S3，回到负极，有两条电路，相互不影响，则灯L1、L2并联。
17． 带正电 带负电
【详解】[1][2]由题意可知，甲、乙、丙三个小球均带电；用丝绸摩擦过的玻璃棒带正电，已知甲球与用丝绸摩擦过的玻璃棒相互排斥，则甲所带的电荷与玻璃棒相同，甲球带正电；由图可知，甲和乙相互排斥，根据同种电荷相互排斥，甲球带正电，所以乙球带正电；乙和丙相互吸引，因异种电荷相互吸引，乙球带正电，所以丙球带负电。
18． S3 S1、S2
【详解】[1] L1、L2串联，则用一根导线将L1、L2串起来然后就接入电源正负极，则只闭合S3即可。
[2] L1、L2并联则L1、L2分别独自走一条线路与电源正负极连接起来，则只闭合S1、S2后L1、L2两灯并联。
19．
【详解】
两表分别与两灯并联，电压表要与用电器并联，电流表与用电器并联会造成短路，所以两表为电压表。
20． ② 电流表 断开开关，换接电压表小量程 D AB
【详解】（1）[1] ①闭合开关S后，两灯串联，若的灯丝断了，整个电路断路，不可能发光，故①错误；
②若短路，不发光，电路为通路，发光，故②正确；
③串联电路各处的电流相等，通过的电流等于的电流，故③错误。
故选②。
（2）[2]用电流表测量电路的电流，为了寻找“串联电路的电流规律”，小明分别把图甲中A、B、C各点断开，然后把电流表接入。
（3）[3]在寻找“串联电路的电压规律”时，小明同学将电压表并联在两端，闭合开关，电压表示数如图乙所示，指针偏转角度过小，为了使实验结果更准确，接下来应该断开开关，换接电压表小量程。
（4）[4]根据串联电路各处的电流相等及串联电路的总电压等于各部分电路两端的电压之和，故ABC错误，D正确。
故选D。
（5）[5]根据一组数据得出的结论有偶然性，本实验是探究串联电路电流、电压的规律，为使探究结论更具普遍性，可更换不同规格的灯泡或改变电源电压进行多次实验，故AB符合题意。
故选AB。
21． 断开 不同 UAC=UAB+UBC 错误 电压表正负极会接反
【详解】(1)[1]为保护电路安全，在拆接电路时，开关必须断开；
[2]为得到普遍规律，实验中应选用不同规格的小灯泡进行多次实验；
(2)[3]由表格数据可知三次实验中UAC均等于UAB与UBC之和即
UAC=UAB+UBC；
(3)[4][5]只将与 A点相连的导线改接到 C点，会导致电压表接线电流负进正出，无法测出电压。
22． C D 72km/h 1150N 40%
【详解】(1)[1]导流板是为了汽车在高速行驶时提高对地面的压力，因此导流板上表面应小于下表面长度，这样能使下表面的空气流速较大，压强较小，上表面会有向下的压力，C符合题意；
(2)[2]任意一个门没关好等都不亮，说明四个开关是串联关系，门都关上后灯不亮，根据题意，D符合题意；
(3) ①[3]匀速行驶时的速度
②[4]匀速行驶时的牵引力
③[5]汽车发动机的效率
23． 灯泡L1断路
【详解】[1]由图可知，灯泡L1和灯泡L2串联，开关控制整个电路，如图所示：
[2]闭合开关后，发现两个灯均不发光，可能电路中出现断路，将电压表并联在L1两端，闭合开关，电压表指针明显偏转，说明灯泡L2和开关处没有断路，将电压表并联在L2两端时，闭合开关，电压表无示数，可能灯泡L1断路。
