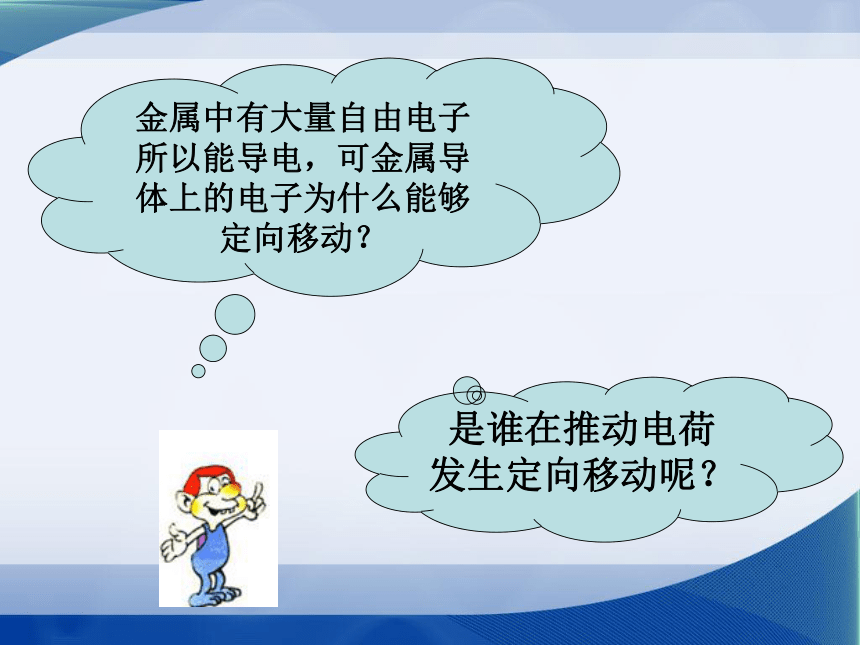

金属中有大量自由电子所以能导电，可金属导体上的电子为什么能够定向移动？
是谁在推动电荷发生定向移动呢？
1.

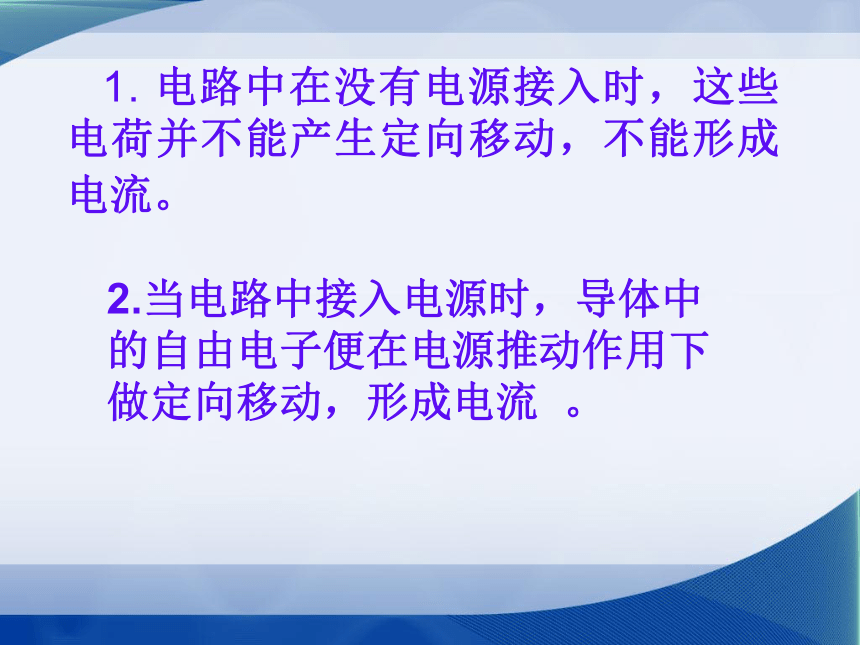

电路中在没有电源接入时，这些电荷并不能产生定向移动，不能形成电流。
2.当电路中接入电源时，导体中的自由电子便在电源推动作用下做定向移动，形成电流
。

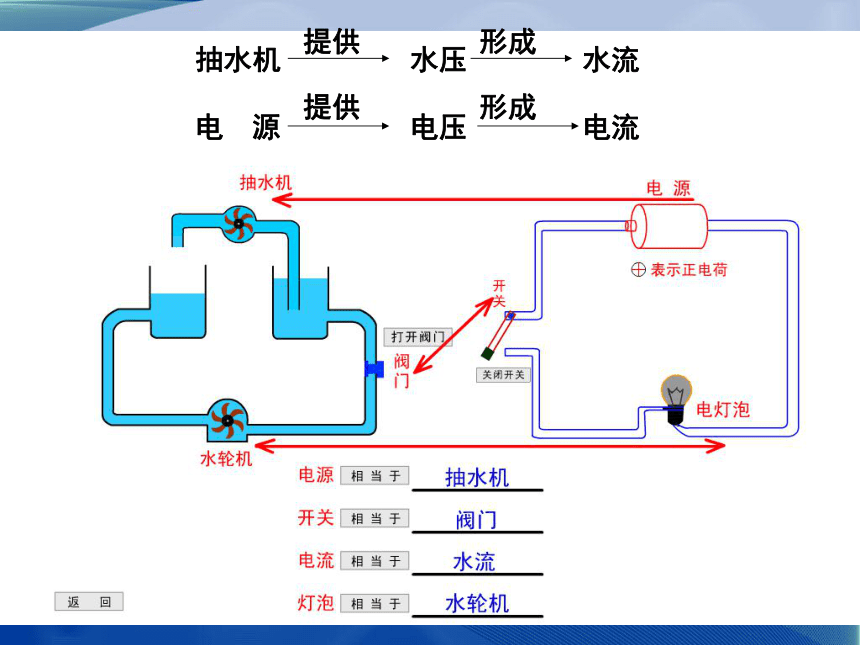

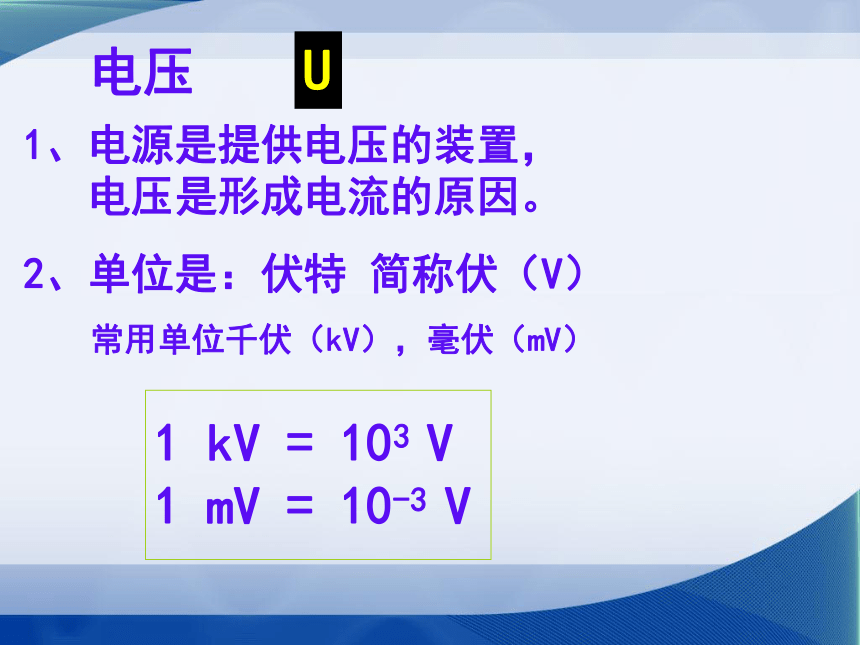

1、电源是提供电压的装置，
电压是形成电流的原因。
2、单位是：伏特
简称伏（V）
常用单位千伏（kV），毫伏（mV）
电压
U
1
kV
=
103
V
1
mV
=
10-3
V
比一比,赛一赛
1、256kV=
V
2、220mV=
V
3、2.8×104μV=
mV
2.56×105
0.22
28

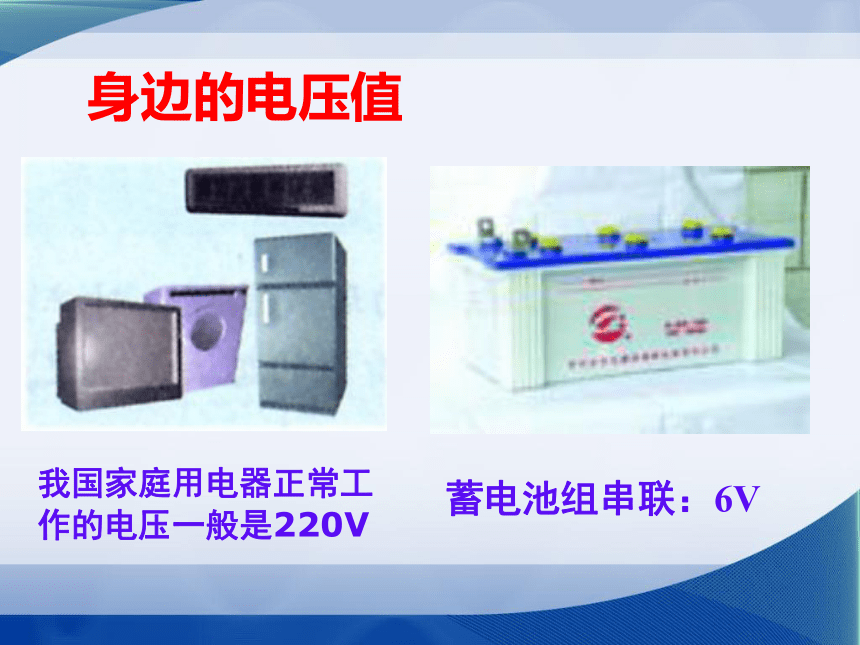

我国家庭用电器正常工作的电压一般是220V
身边的电压值
蓄电池组串联：6V
身边的电压值
产生闪电时的电压：104～109V
大型发电机：1.5×104V
身边的电压值

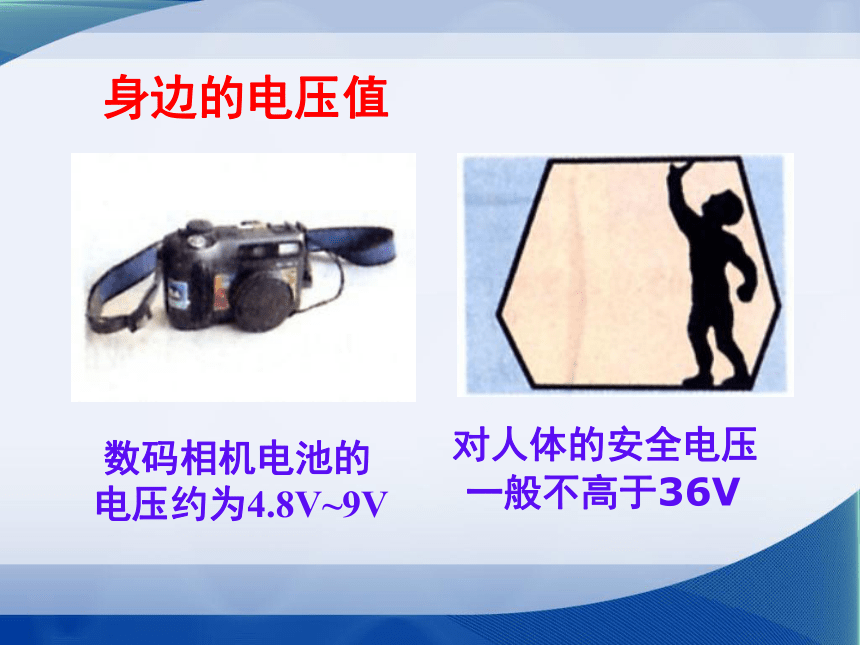

数码相机电池的
电压约为4.8V~9V
对人体的安全电压
一般不高于36V
1.一节干电池：1.5V
2.一个蓄电池：2V
3.家庭电路：220V
4.对人体的安全电压：一般不高于36V
几种常见的电压值：
电鳐的模样很怪,扁平身子,头和胸连在一起，浑身光滑无鳞，电鳐凭着自己的“电武器”，能随意放电，在海洋里几乎是无敌的,能产生200伏特以上的电压。
人如果不小心踩着海底的电鳐时，它放出的电足够将一个成年人电倒。
二、电压的测量——电压表
3
15
电压的测量——电压表
构
造：
量
程：0-3V；0-15V
分度值：0.1V；0.5V
电压表的使用注意点：
校零：检查电压表的指针是否对准零刻度线，如有偏差，进行校正。
并联：电压表必须并联在被测电路两端，使电流从
“＋”接线柱流入电压表，从“－”接线柱流出电压表。
使被测电压不超出电压表量程：在已知电压大小的情况下，直接选择合适的量程；在不知电压大小的情况下，一般先选用大量程进行试触，如电压表的示数在小量程范围内，则改用小量程。
判断下列电压表的连接是否正确
判断下列电压表分别测的是谁的电压？
　　1．两个表的读数各是多少？
量程0~3
V
1.6
V
量程0~15
V
8
V
实验：练习使用电压表
1、测量一节电池的电压
2、测量两节串联电池的电压
3、(如图)测量串联电路中L1两端的电压
电压表、电流表的区别
下列说法中正确是（
）
A.电路两端有电压，电路中就一定有持续的电流
B.导体中有大量的自由电荷，只要构成通路，导体中就会有电流
C.电压是电路中形成电流的原因
D.电路中有电流不一定有电压
关于电压表的使用，正确的是（
）
A.电压表不能直接测量电源电压，否则会烧坏
B.尽可能选大的量程，以免损坏电压表
C.经试触后，被测电压不超过小量程时，应选用较小量程
D.电压表接入电路时，不用考虑“+”“-”接线柱的接法组卷网
如图，小琦用电压表测量灯泡L1两端的电压，为了继续测量灯泡L2两端的电压，她把电压表的左侧接线柱拆开，接到了C点处，这种做法正确吗？为什么？
如图，小铭连接了电路准备测量左边一只灯发光时两端的电压。电路有错吗？
如图所示，要使电压表测灯L2两端的电压，正确的电路图是（
）
在图所示电路中，开关闭合后，会出现的后果是（
）
A.电流表与电压表被烧坏
B.电流表与电压表都不会被烧坏
C.只有电压表会被烧坏
D.只有电流表会被烧坏
如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是
(
)
A.
①是电流表，②和③是电压表；
B.
①和③是电压表，②是电流表；
C.
①和②是电流表，③是电压表；
D.
①②和③都是电流表
如图所示，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是（
）
A．L1的灯丝断了
B．L2的灯丝断了
C．L1的接线短路
D．L2的接线短路
