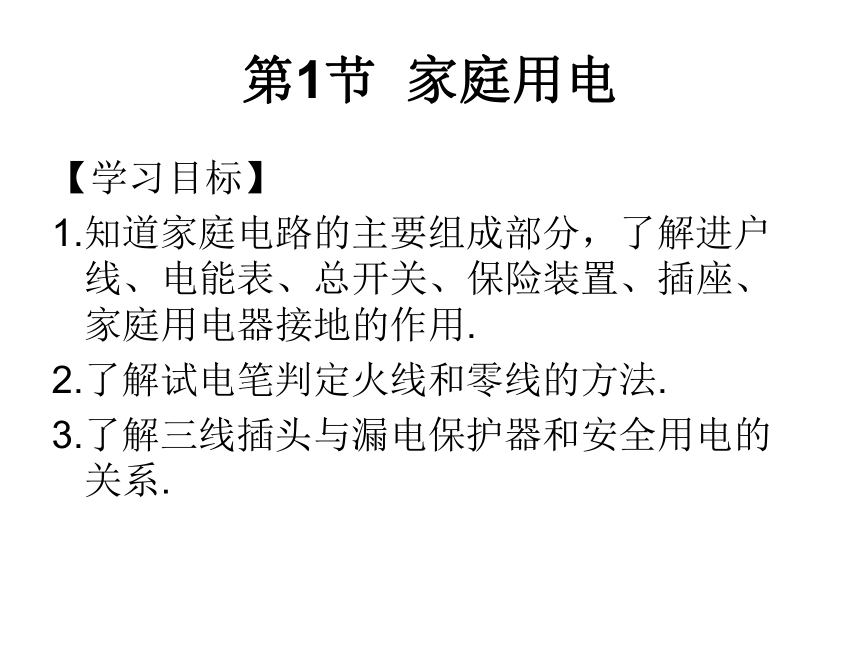

课件33张PPT。第十九章 生活用电第1节 家庭用电【学习目标】
1.知道家庭电路的主要组成部分，了解进户线、电能表、总开关、保险装置、插座、家庭用电器接地的作用.
2.了解试电笔判定火线和零线的方法.

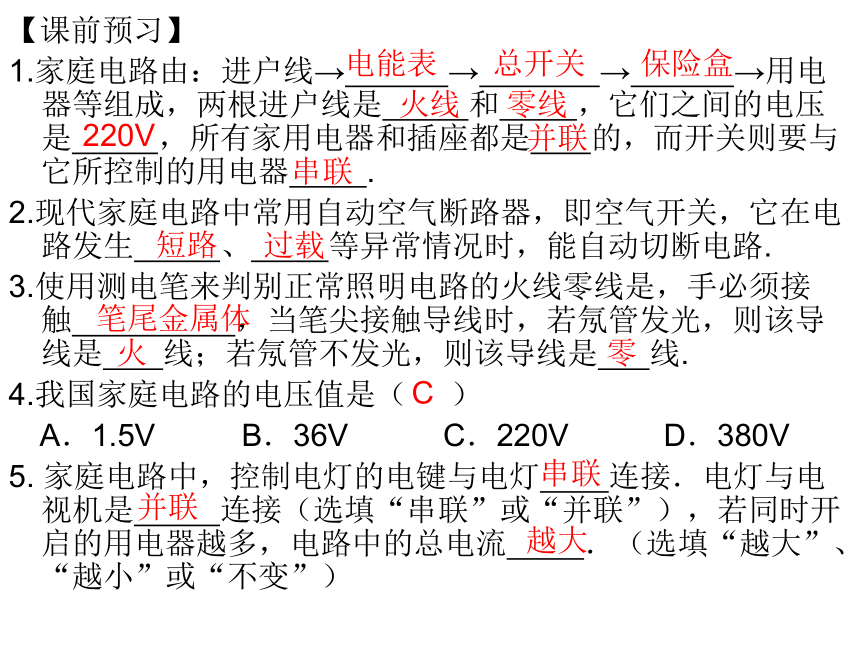

3.了解三线插头与漏电保护器和安全用电的关系.【课前预习】
1.家庭电路由：进户线→ → → →用电器等组成，两根进户线是 和 ，它们之间的电压是 ，所有家用电器和插座都是 的，而开关则要与它所控制的用电器 .
2.现代家庭电路中常用自动空气断路器，即空气开关，它在电路发生 、 等异常情况时，能自动切断电路.
3.使用测电笔来判别正常照明电路的火线零线是，手必须接触 ，当笔尖接触导线时，若氖管发光，则该导线是 线；若氖管不发光，则该导线是 线.
4.我国家庭电路的电压值是（ ）
　A．1.5V B．36V C．220V D．380V
5. 家庭电路中，控制电灯的电键与电灯 连接．电灯与电视机是 连接（选填“串联”或“并联”），若同时开启的用电器越多，电路中的总电流 ．（选填“越大”、“越小”或“不变”）电能表总开关保险盒火线零线220V并联串联短路过载笔尾金属体火零C串联并联越大【课堂精讲】
知识点1.家庭电路的组成
（1）家庭电路的组成：

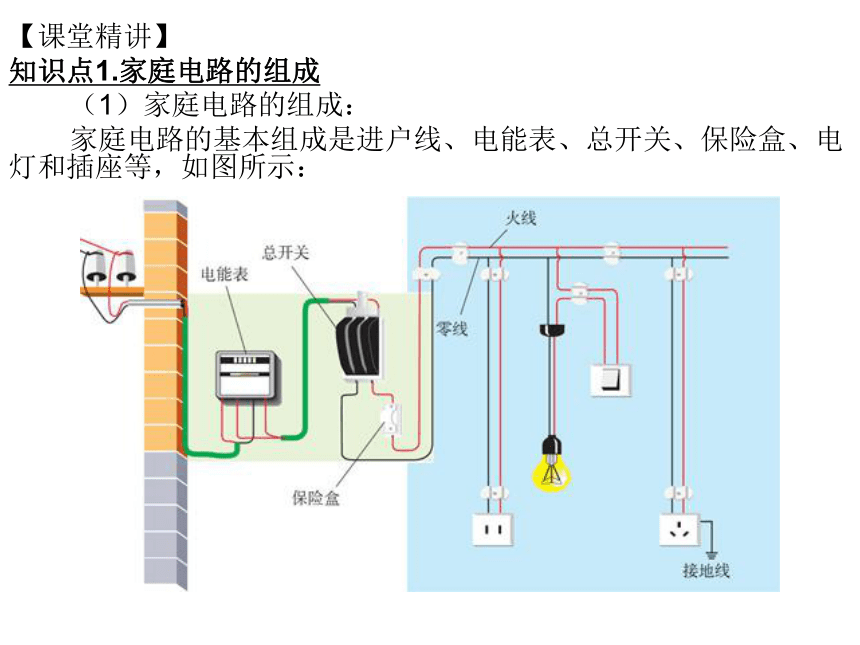

家庭电路的基本组成是进户线、电能表、总开关、保险盒、电灯和插座等，如图所示：

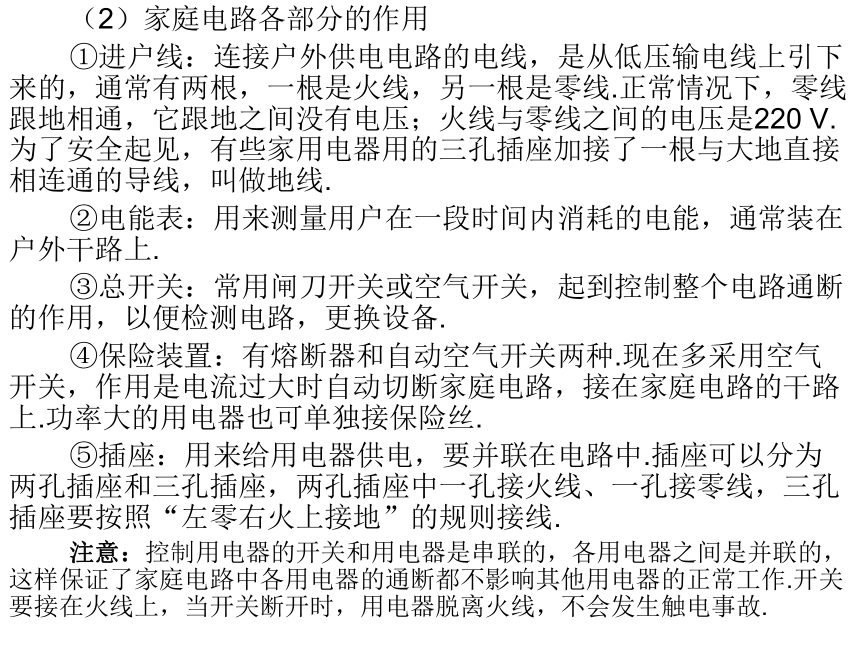

（2）家庭电路各部分的作用
①进户线：连接户外供电电路的电线，是从低压输电线上引下来的，通常有两根，一根是火线，另一根是零线.正常情况下，零线跟地相通，它跟地之间没有电压；火线与零线之间的电压是220 V.为了安全起见，有些家用电器用的三孔插座加接了一根与大地直接相连通的导线，叫做地线.
②电能表：用来测量用户在一段时间内消耗的电能，通常装在户外干路上.
③总开关：常用闸刀开关或空气开关，起到控制整个电路通断的作用，以便检测电路，更换设备.
④保险装置：有熔断器和自动空气开关两种.现在多采用空气开关，作用是电流过大时自动切断家庭电路，接在家庭电路的干路上.功率大的用电器也可单独接保险丝.
⑤插座：用来给用电器供电，要并联在电路中.插座可以分为两孔插座和三孔插座，两孔插座中一孔接火线、一孔接零线，三孔插座要按照“左零右火上接地”的规则接线.

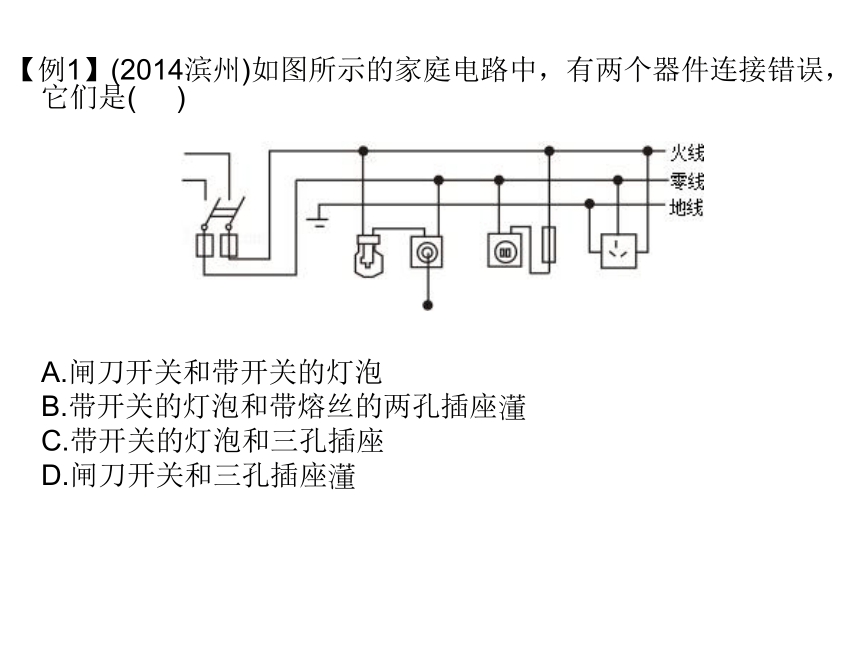

注意：控制用电器的开关和用电器是串联的，各用电器之间是并联的，这样保证了家庭电路中各用电器的通断都不影响其他用电器的正常工作.开关要接在火线上，当开关断开时，用电器脱离火线，不会发生触电事故.【例1】(2014滨州)如图所示的家庭电路中，有两个器件连接错误，它们是( )
A.闸刀开关和带开关的灯泡
B.带开关的灯泡和带熔丝的两孔插座?
C.带开关的灯泡和三孔插座

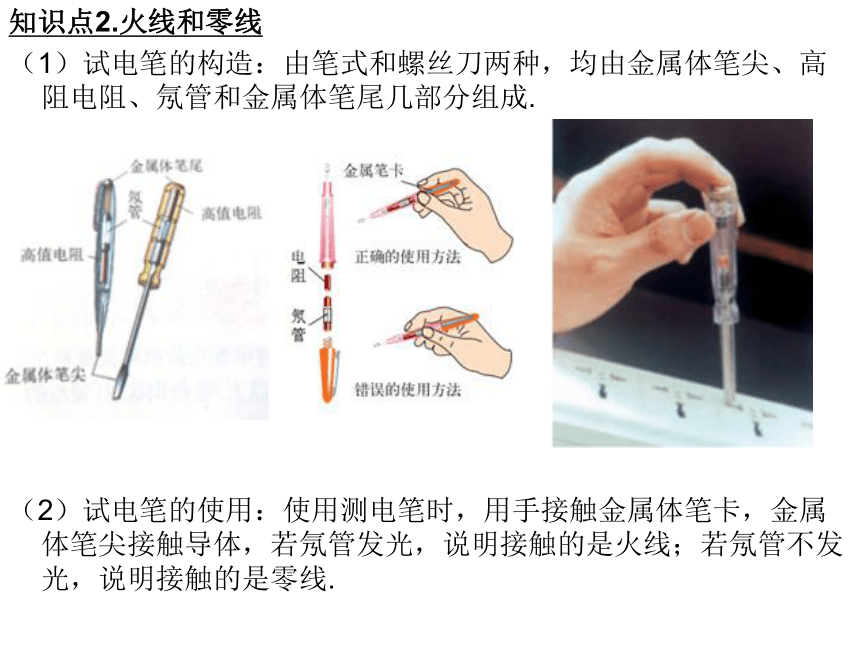

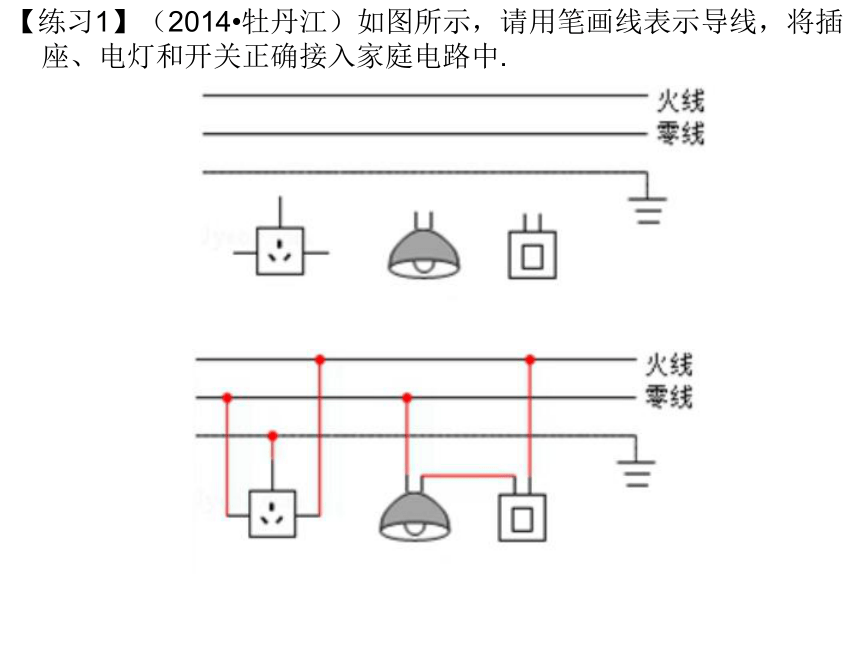

D.闸刀开关和三孔插座?【练习1】（2014?牡丹江）如图所示，请用笔画线表示导线，将插座、电灯和开关正确接入家庭电路中.知识点2.火线和零线
（1）试电笔的构造：由笔式和螺丝刀两种，均由金属体笔尖、高阻电阻、氖管和金属体笔尾几部分组成.

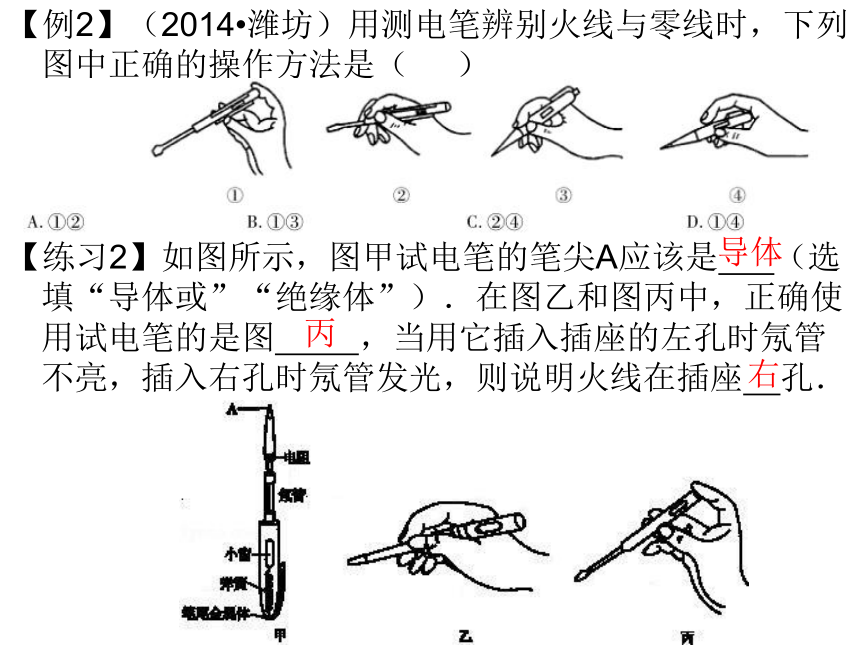

（2）试电笔的使用：使用测电笔时，用手接触金属体笔卡，金属体笔尖接触导体，若氖管发光，说明接触的是火线；若氖管不发光，说明接触的是零线.【例2】（2014?潍坊）用测电笔辨别火线与零线时，下列图中正确的操作方法是（ ）
【练习2】如图所示，图甲试电笔的笔尖A应该是 （选填“导体或”“绝缘体”）．在图乙和图丙中，正确使用试电笔的是图 ，当用它插入插座的左孔时氖管不亮，插入右孔时氖管发光，则说明火线在插座 孔．

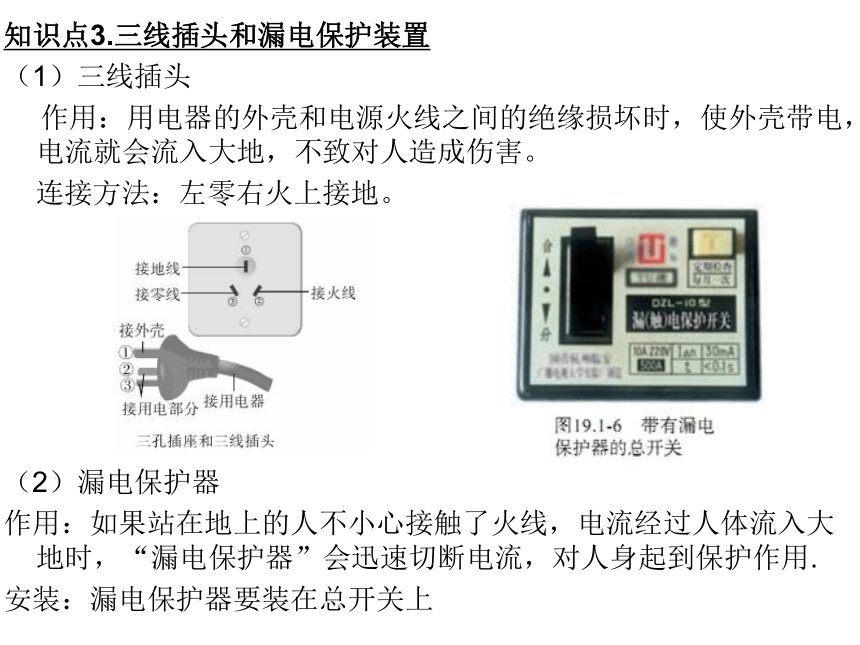

　导体丙右知识点3.三线插头和漏电保护装置
（1）三线插头
作用：用电器的外壳和电源火线之间的绝缘损坏时，使外壳带电，电流就会流入大地，不致对人造成伤害。
连接方法：左零右火上接地。

（2）漏电保护器
作用：如果站在地上的人不小心接触了火线，电流经过人体流入大地时，“漏电保护器”会迅速切断电流，对人身起到保护作用.
安装：漏电保护器要装在总开关上【例3】许多家用电器的三脚插头有一特别之处：三脚插头中与用电器金属外壳连接的那个插脚比另两个插脚要稍长，如图所示．这样设计是为了（ ）
A．插头插入插座时，电器外壳先接地；拨出时，电器外壳后离开地线
B．方便识别火线和零线插脚　
C．延长插头使用寿命　
D．使插头的造型更美观
【例4】小红家的电路进户总开关上安装着漏电保护器．关于漏电保护器铬牌上所提供的一些数据．下列解释正确的是（ ）
A．只有当进户电压大于220V或用电电流大于20A时．才能起到保护作用
B．当漏电电流达到15mA时就能起保护作用
C．当漏电持续0.1s以上时会自动切断电路
D．当漏电电流大于30mA时，会在0.1s以内

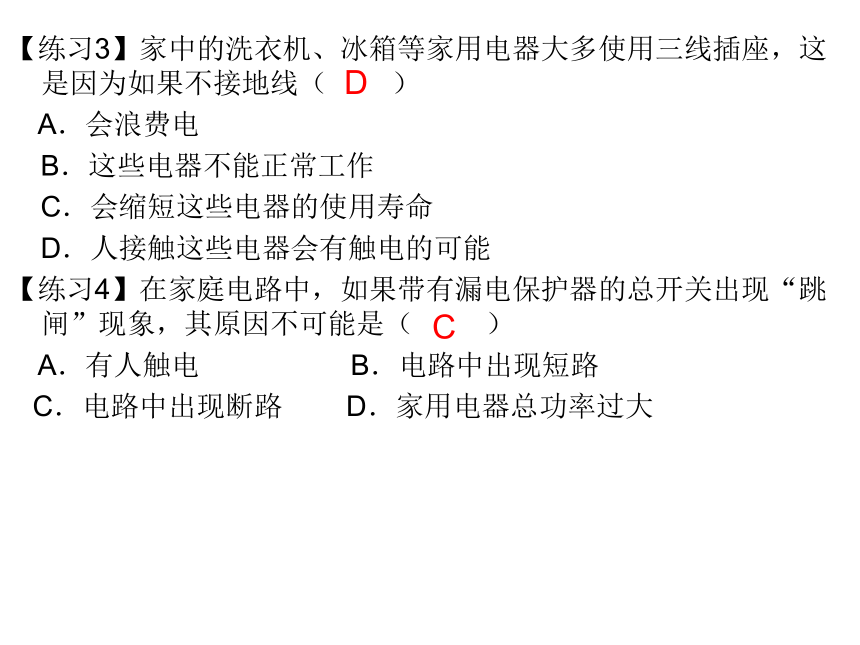

自动切断电路【练习3】家中的洗衣机、冰箱等家用电器大多使用三线插座，这是因为如果不接地线（ ）
　A．会浪费电　
B．这些电器不能正常工作　
C．会缩短这些电器的使用寿命
D．人接触这些电器会有触电的可能
【练习4】在家庭电路中，如果带有漏电保护器的总开关出现“跳闸”现象，其原因不可能是（ ）
　A．有人触电 B．电路中出现短路　
C．电路中出现断路 D．家用电器总功率过大DC【随堂检测】
小明家的电路简化后如图所示，观察该电路，下列说法中正确的是（ ） 　
A．开关和电灯是并联的　
B．各个小彩灯之间是并联的
C．电灯、电视和台灯是并联的　
D．插座中的火线和零线是连通的
2. （2014?陕西）图示为居民家中某房间的电路，电灯L与电热壶均正常工作，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均发光，此时电路故障可能是（ ）
A．插座短路
B．电热壶短路
C．AB间断路
D．CD间断路CD3. 如图所示，有关试电笔的使用，下列说法正确的是（ ）
A．氖管发光时试电笔接触的是零线
B．使用时人体不可以接触到大地
C．试电笔可以用来辨别电池的正负极　
D．试电笔与手接触的部分必须是导体
4. 如图所示的三孔插座上面，关于插孔E，下列说法正确的是（ ）
A．跟它相连的导线是和大地相连的
B．它是用来和用电器的金属外壳相连的
C．用试电笔插入E孔，正常情况下试电笔的氖管会发光　
D．若将与它相连的导线断开，使用此插座的洗衣机便不能工作DA5. 如图所示的是住宅户内配电系统，由图可知，空调机与照明灯
是 联的，漏电保护器与三孔插座是 联的．当站在地上的人不小心接触了火线，电流经过人体流入大地，这时电路中
的 会迅速切断电流，对人身起到保护作用．
6. （2014?庆阳）如图是三孔插座和一个由拉线开关控制的灯泡，请将它们按安全用电规定合理连入电路中．并串漏电保护器第2节 家庭电路中电流过大的原因【学习目标】
1.知道家庭电路中电流过大的原因是家用电器的总功率过大或短路.
2.知道保险丝的作用.
3.有初步的安全用电常识.【课前预习】
1.在家庭电路中，因电流过大导致空气开关“跳闸”的原因有：（1）电路中发生 故障；（2）电路中用电器的 的过大，为了避免由于电流过大而发生事故，电路里必须安装 .
2.家庭电路中的短板是指火线未经用电器接与 相接触的现象，短路后电路中的熔断器会立即 .
3.保险丝是由电阻比较 、熔点比较 的 合金制成的.
4. （2014徐州）家庭电路中，下列哪种情况会使熔丝熔断（ ）
　A．停电 B．关闭空调
C．电路发生短路 D．打开冰箱门短路总功率保险盒零线熔断大低铅锑C【课堂精讲】
知识点1.家用电器的总功率对家庭电路的影响
用电器的总功率过大是家庭电路中电流过大的原因之一.
电路中的用电器总功率过大，根据I=P/U可知，在家庭电路的电压保持220V不变时，家庭电路中的总功率P越大，干路中的电流I就越大.家用电器的总功率过大容易引起导线、开关、插座等发热，会加速绝缘材料老化或烧坏熔丝（保险丝），甚至引发事故.
【例1】家庭电路中的电灯昏暗，此时电能表表盘转得飞快，这种现象说明电路发生的故障是（ ）
　A．短路 B．总功率过大 C．漏电 D．电源电压不足
【练习1】如图是家庭电路中造成电线燃烧的常见情况之一，图中所示的情况是 ，在家庭电路中开关应接在 线上．用电器总功率过大火知识点2.短路对家庭电路的影响
短路是急家庭电路中电流过大的另一个原因.
短路就是电流没有经过用电器而直接由导线构成回路.因导线的电阻很小，家庭电路的电压为220V，所以根据欧姆定律I=U/R可知，短路时电路中的电流很大.
短路的原因：家庭电路的短路通常是由于装修电路不细心、电线绝缘皮破损、绝缘皮老化、用电器发生故障等，是火线和零线直接连通造成的.
【例2】如图所示，是电路工作时可能会出现的一种情形，我们把它称为 ；如果在家庭电路中出现这种情形，将会导致的后果是： （填写出一种即可）．
【练习2】在家庭电路中，下列各项可能发生短路的是（ ）
　A．开关和灯座处 B．开关和保险丝
C．插座和灯座处 D．以上均可能发生C知识点3.保险丝的作用
【例3】根据表中所提供的数据，可以确定适合制作保险丝的金属材料是 ，因为制作保险丝的材料应具有 的特点.
【练习3】在家庭电路中，每增加一个用电器，干路中的电流也相应地增大，当它超过保险丝的 时，保险丝会 ．熔断电流熔断【随堂检测】
1.（2014阜新）在家庭电路中，以下情况会引起保险丝熔断的是（ ）
A．用测电笔接触火线 B．将用电器的金属外壳接地
C．用导线代替开关 D．电路中用电器总功率过大
2. 自动空气开关的主要作用是当电路中的实际电流超过电路允许的最大工作电流时，自动“跳闸”，切断电路保护用电器，小李家的自动空气开关经常“跳闸”，造成这一现象的原因可能是（ ）
A．电压太低 B．同时使用很多用电器
C．某条线路出现断路情况 D．用电器金属外壳没有接地
3. 当把一盏台灯的插头插入插座，当闭合台灯的开关时，室内的电灯全部熄灭，原因可能是（ ）
　A．插头短路 B．插头断路 C．开关短路 D．台灯短路DBD4.某教学楼中有7间教室，每间装有“220V﹣40W”电灯6盏，安装总保险时，应选用（ ）
　A．5A的保险丝 B．6A的保险丝
C．3A的保险丝 D．10A的保险丝
5. 家庭电路的电压是 V；家庭电路中各用电器的连接都是采用 联；如图，开关闭合后，输电线因电流过大造成电线燃烧起来，图1、2产生电流过大的原因分别是 、 . D220并短路用电器总功率过大第3节 安全用电【学习目标】
1.知道电压越高越危险的道理.
2.了解安全用电知识，有安全用电的意识.
3.了解常见的触电事故和正确的处理方法.
4.通过了解避雷针，知道防雷击的方法.【课前预习】
1.安全用电的原则是不接触 ，不靠近 ，家庭用电引起的触电事故，都是由于跟地面不绝缘的人体直接或间接地接触到 造成的，触电事故分 触电和 触电两种.
2.（1）高压电弧触电：高压带电体会在周围形成强大的电场，当人靠的很近时，容易产生 触电．
（2）“跨步电压”触电：如果高压输电线发生断线落地，当人经过这个区域时，两脚之间存在相当高的 ，同样会发生触电事故．
3. 触电时有电流通过人体，通过人体电流的大小取决
于 和 ，经验证明：只有 的电压才是安全的．低压带电体高压带电体火线单线双线电弧电压人体的电阻加在人体两端的电压不高于36V【课堂精讲】
知识点1.电压越高越危险
人体是导体，人体触及带电体时，有电流通过人体，电对人体造成的伤害程度与通过人体电流的大小及持续时间有关.人体是导体.通常情况下人体的电阻为104-105 Ω ，在皮肤潮湿时，人体的电阻可降低到约103 Ω ，很低的电压，例如用手直接接触1.5V的干电池，不会对人体造成伤害.加在人体两端的电压越高，流过人体的电流就越大，到一定程度就会有危险.一般情况下，对人体的安全电压是不高于36V.
【例1】大量事实表明，不高于36V的电压才是安全电压．当因为出汗或其他因素导致双手潮湿时，人若接触较高的电压，发生危险的可能性 （选填“变大”或“变小”），这是因为此时人的电阻明显 （选填“变大”或“变小”）。
【练习1】为什么电压越高越危险？
答：根据欧姆定律，导体中的电流跟导体两端的电压 ，人也是 体，电压越高，通过人体的 越大，大到一定程度就有危险了，经验证明，只有 V．的电压才是安全的．我国家庭电路的供电电压是 V远远超出了安全电压，一旦发生触电，很可能有生命危险．成正比导电流不高于36220知识点2.常见的触电事故【例2】（2014通辽）下面哪些图示情况可能会发生触电事故（ ）
【练习2】家庭电路中的触电事故，都是由于人体直接或间接
跟 连通造成的．为了用电安全，家用电洗衣机的电源插头（如图）一定要选 （选填“甲”或“乙”）．火线乙知识点3.安全用电原则
家庭电路中的电压值远远超过了安全值.为了防范触电事故，家庭电路都安装空气开关（或保险丝）、漏电保护器等保险装置.但是这些保险装置并不是绝对可靠的，也有出现故障和失灵的时候.因此，防范触电事故最重要的是要有安全用的意识，遵守安全用电原则.
为了确保用电安全，日常生活中要做到：
1.不接触低压带电体，不靠近高压带电体；
2.更换灯泡、搬动电器前应断开电源开关；
3.不弄湿用电器，不损坏绝缘层；
4.保险装置、插座、导线、家用电器等达到使用寿命应及时更换.【例3】（2014赤峰）如图所示的做法中符合安全原则的是（ ）
【练习3】（2015黑龙江模拟）下列做法不符合安全用电的是（ ）
A．组装家庭电路时将开关接在零线上　
B．洗衣机的金属外壳与地线相连　
C．在建楼房里安装漏电保护器　
D．使用试电笔时手指接触笔尾金属电极A知识点4.注意防雷
雷电的实质：雷电是大气中一种剧烈的放电现象.云层之间、云层和大地之间的可达几百万伏至几亿伏，放电时的电流可达几万安至十几万安，产生很强的光和声.
防雷装置：避雷针，高大建筑的顶端都有针状的金属物，通过很粗的金属线与大地相连，可以防雷，叫做避雷针.
【例4】（2014防城港）在户外遇到雷雨天气时，以下做法正确的是（ ）
　A．不使用手机通话 B．冒雨在运动场上踢球　
C．躲在大树下避雨 D．撑着金属杆的雨伞行走
【练习4】如图所示，我国古建筑上的屋脊中央常装有铜葫芦，其作用是（ ）
A．美观
B．相当于风铃
C．相当于避雷针
D．避邪C【随堂检测】
1. 在高压输电铁塔上一般都有“高压危险”的警示牌，然而停留在一根高压线上的小鸟却不会触电，这可能是因为（ ）
　A．小鸟本身能耐高压　B．小鸟是绝缘体，所以不会触电
C．高压线外包有一层绝缘层　D．小鸟两爪间的电压很小
2. “创建平安和谐校园”是大家共同的心愿，必须注意安全，珍惜生命．下列做法中，不符合安全用电要求的是（ ）
