第十四章 探究欧姆定律 检测题
（时间：45分钟 满分：100分）
一、选择题（每题3分，共36分）
1. （2015·北京中考）通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（ ）
A.合金丝的电阻跟该合金丝的长度有关
B.合金丝的电阻跟该合金丝的横截面积无关
C.合金丝两端的电压越大，合金丝的电阻越小
D.通过合金丝的电流越小，合金丝的电阻越大
2. （2015·安徽中考）如图1所示电路中，电源电压不变，为定值电阻，为滑动变阻器。闭合开关S，移动滑片，多次记录电压表示数和对应的电流表示数，则绘出的关系图像正确的是（ ）
3. 在“探究电流与电压的关系”的实验中，分别用、两个电阻进行了探究，并根据各自的实验数据绘制出如图3所示的关系图像，从图中可以看出、的大小关系为( )
A. B. C. D.不能确定
4. （2015·山东烟台中考）如图4所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片向左移动时，三个电表的示数变化情况是( )
A.A的示数变小，的示数不变，的示数变小
B.A的示数变大，的示数变大，的示数变小
C.A的示数变小，的示数不变，的示数变大
D.A的示数变大，的示数变小，的示数变大
5. 在“用伏安法测电阻”的实验中，所选 ( http: / / www.21cnjy.com )择的电源电压为4.5 V，被测电阻的阻值约为l0 Ω，则电压表、电流表的量程选择应为( )
A.0～3 V、0～3 A B.0～3 V、0～0.6 A
C.0～15 V、0～3 A D.0～15 V、0～0.6 A

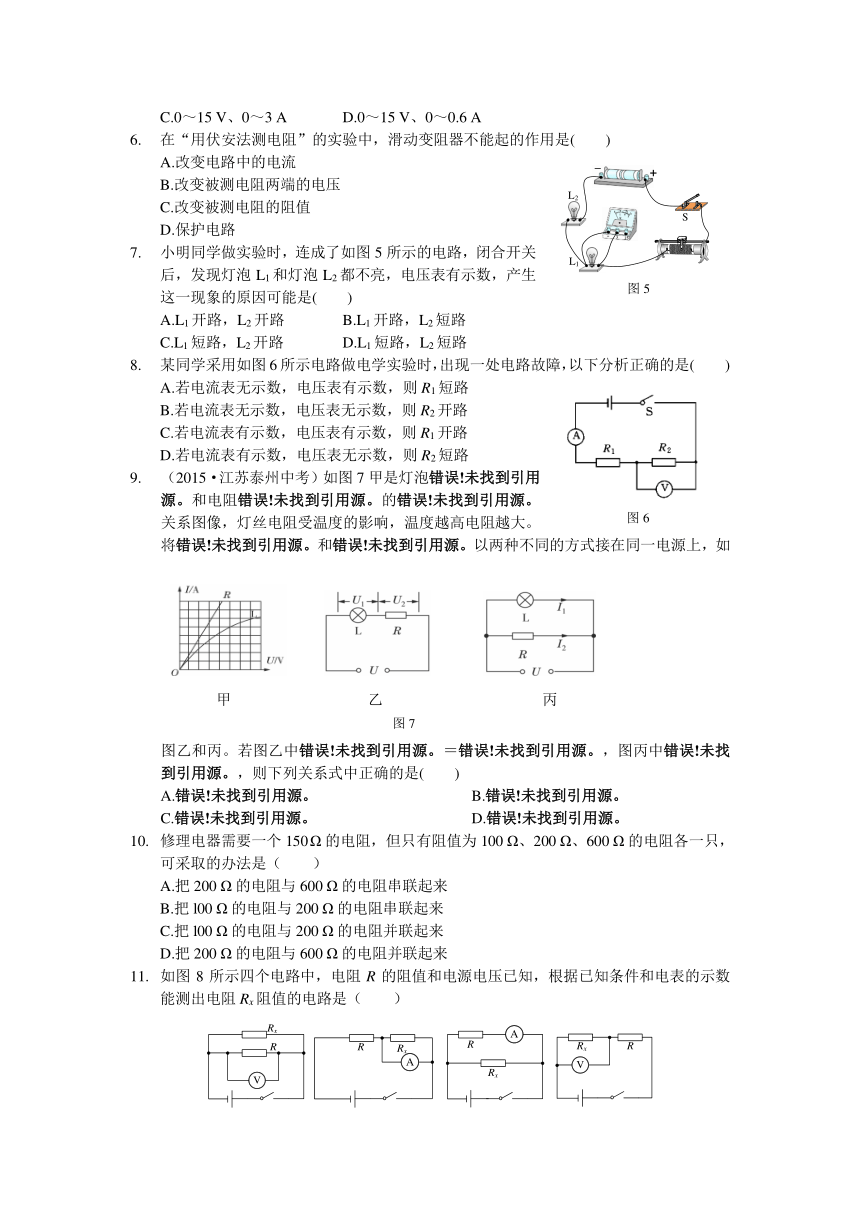

6. 在“用伏安法测电阻”的实验中，滑动变 ( http: / / www.21cnjy.com )阻器不能起的作用是( )
A.改变电路中的电流
B.改变被测电阻两端的电压
C.改变被测电阻的阻值
D.保护电路
7. 小明同学做实验时，连成了如图5所示的 ( http: / / www.21cnjy.com )电路，闭合开关后，发现灯泡L1和灯泡L2都不亮，电压表有示数，产生这一现象的原因可能是( )
A.L1开路，L2开路 B.L1开路，L2短路
C.L1短路，L2开路 D.L1短路，L2短路
8. 某同学采用如图6所示 ( http: / / www.21cnjy.com )电路做电学实验时，出现一处电路故障，以下分析正确的是( )
A.若电流表无示数，电压表有示数，则R1短路
B.若电流表无示数，电压表无示数，则R2开路
C.若电流表有示数，电压表有示数，则R1开路
D.若电流表有示数，电压表无示数，则R2短路
9. （2015·江苏泰州中考）如图7甲是灯泡和电阻的关系图像，灯丝电阻受温度的影响，温度越高电阻越大。将和以两种不同的方式接在同一电源上，如图乙和丙。若图乙中＝，图丙中，则下列关系式中正确的是( )
A. B.
C. D.
10. 修理电器需要一个150 Ω的电 ( http: / / www.21cnjy.com )阻，但只有阻值为100 Ω、200 Ω、600 Ω的电阻各一只，可采取的办法是（ ）
A.把200 Ω的电阻与600 Ω的电阻串联起来
B.把l00 Ω的电阻与200 Ω的电阻串联起来
C.把l00 Ω的电阻与200 Ω的电阻并联起来
D.把200 Ω的电阻与600 Ω的电阻并联起来
11. 如图8所示四个电路中，电阻R的阻值和电源电压已知，根据已知条件和电表的示数能测出电阻Rx阻值的电路是（ ）
( http: / / www.21cnjy.com )
A B C D
图8

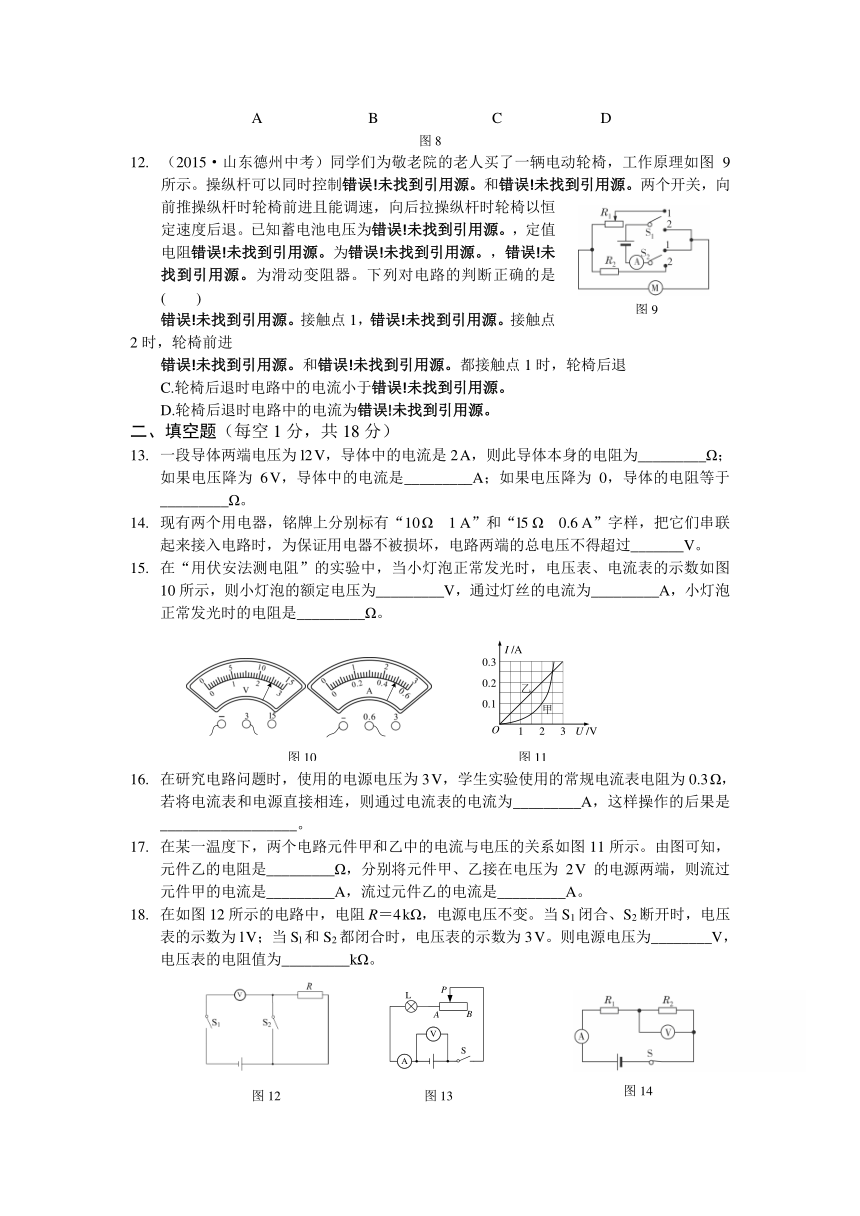

12. （2015·山东德州中考）同学们为敬老院的老人买了一辆电动轮椅，工作原理如图9所示。操纵杆可以同时控制和两个开关，向前推操纵杆时轮椅前进且能调速，向后拉操纵杆时轮椅以恒定速度后退。已知蓄电池电压为，定值电阻为，为滑动变阻器。下列对电路的判断正确的是( )
接触点1，接触点2时，轮椅前进
和都接触点1时，轮椅后退
C.轮椅后退时电路中的电流小于
D.轮椅后退时电路中的电流为
二、填空题（每空1分，共18分）
13. 一段导体两端电压为l2 V ( http: / / www.21cnjy.com )，导体中的电流是2 A，则此导体本身的电阻为_________Ω；如果电压降为6 V，导体中的电流是_________A；如果电压降为0，导体的电阻等于_________Ω。
14. 现有两个用电器，铭牌上分别 ( http: / / www.21cnjy.com )标有“10 Ω 1 A”和“l5 Ω 0.6 A”字样，把它们串联起来接入电路时，为保证用电器不被损坏，电路两端的总电压不得超过_______V。
15. 在“用伏安法测电阻”的实验中，当小灯 ( http: / / www.21cnjy.com )泡正常发光时，电压表、电流表的示数如图10所示，则小灯泡的额定电压为_________V，通过灯丝的电流为_________A，小灯泡正常发光时的电阻是_________Ω。
16. 在研究电路问题时， ( http: / / www.21cnjy.com )使用的电源电压为3 V，学生实验使用的常规电流表电阻为0.3 Ω，若将电流表和电源直接相连，则通过电流表的电流为_________A，这样操作的后果是__________________。
17. 在某一温度下，两 ( http: / / www.21cnjy.com )个电路元件甲和乙中的电流与电压的关系如图11所示。由图可知，元件乙的电阻是_________Ω，分别将元件甲、乙接在电压为2 V的电源两端，则流过元件甲的电流是_________A，流过元件乙的电流是_________A。
18. 在如图12所示的电路中，电阻R ( http: / / www.21cnjy.com )＝4 kΩ，电源电压不变。当S1闭合、S2断开时，电压表的示数为l V；当Sl和S2都闭合时，电压表的示数为3 V。则电源电压为________V，电压表的电阻值为_________kΩ。
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
图12 图13

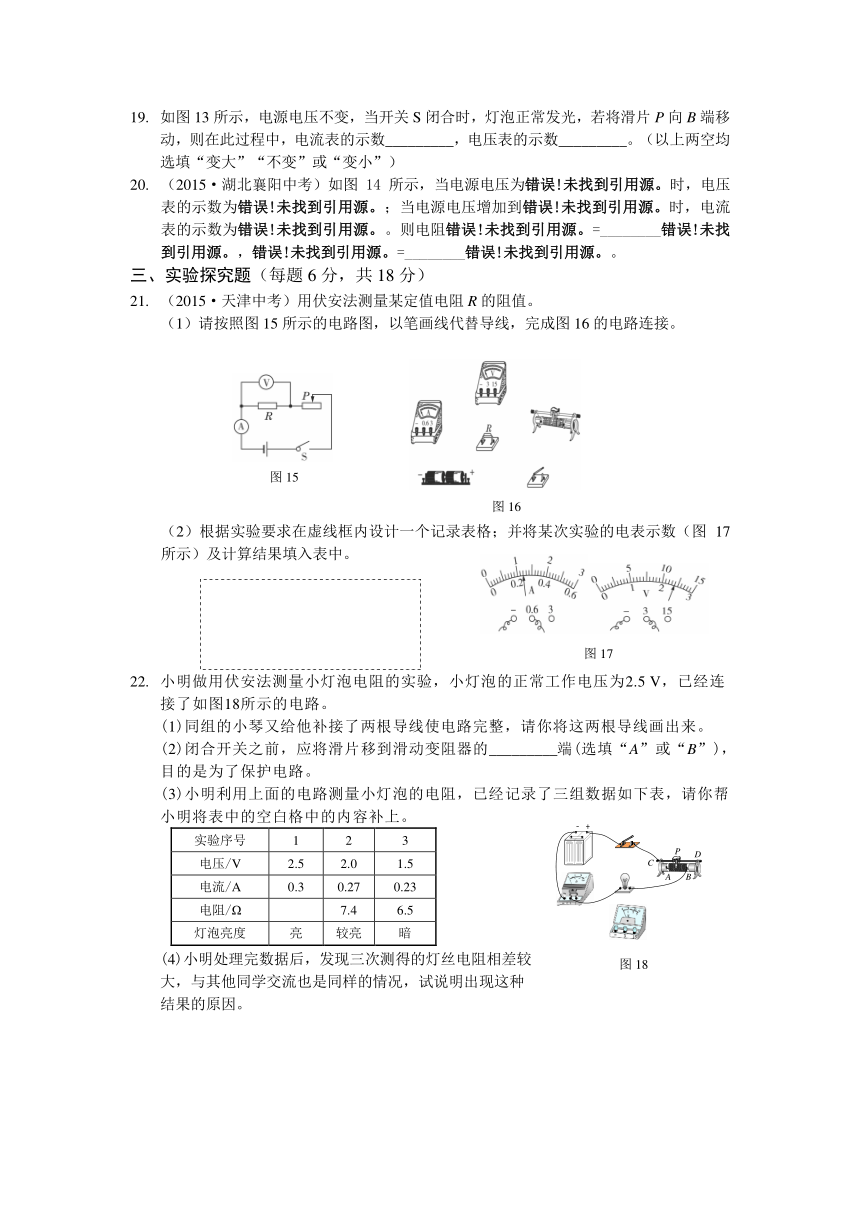

19. 如图13所示，电源电压不变，当 ( http: / / www.21cnjy.com )开关S闭合时，灯泡正常发光，若将滑片P向B端移动，则在此过程中，电流表的示数_________，电压表的示数_________。（以上两空均选填“变大”“不变”或“变小”）
20. （2015·湖北襄阳中考）如图14所示，当电源电压为时，电压表的示数为；当电源电压增加到时，电流表的示数为。则电阻=________，=________。
三、实验探究题（每题6分，共18分）
21. （2015·天津中考）用伏安法测量某定值电阻R的阻值。
（1）请按照图15所示的电路图，以笔画线代替导线，完成图16的电路连接。
（2）根据实验要求在虚线框内设计一个记录表格；并将某次实验的电表示数（图17所示）及计算结果填入表中。
22. 小明做用伏安法测量小灯泡电 ( http: / / www.21cnjy.com )阻的实验，小灯泡的正常工作电压为2.5 V，已经连接了如图18所示的电路。
(1)同组的小琴又给他补接了两根导线使电路完整，请你将这两根导线画出来。
(2)闭合开关之前，应将滑片移到滑动变阻器的_________端(选填“A”或“B”)，目的是为了保护电路。
(3)小明利用上面的电路测量小灯泡的电阻，已经记录了三组数据如下表，请你帮小明将表中的空白格中的内容补上。
实验序号 1 2 3
电压/V 2.5 2.0 1.5
电流/A 0.3 0.27 0.23
电阻/Ω 7.4 6.5
灯泡亮度 亮 较亮 暗
(4)小明处理完数据后，发现三次测得的灯丝电阻相差较大，与其他同学交流也是同样的情况，试说明出现这种结果的原因。
23. 如图19所示，电学黑箱中有两个阻 ( http: / / www.21cnjy.com )值均为1Ω的电阻，它们和箱外的接线柱相连。现测得A、B间的电阻为1Ω，B、C间的电阻为2Ω。若用导线连接C、D，测得A、B间的电阻为0.5 Ω。请在黑箱中画出这两个电阻的连接图。
图19
四、计算题（24题12分，25题16分，共28分）
24. 如图20所示的电路中，A、B ( http: / / www.21cnjy.com )两端的电压是6 V，灯L1的电阻是8 Ω，通过的电流是0.2 A。
求：（1）通过灯L2的电流；
（2）灯L1两端的电压；
（3）灯L2两端的电压和灯L2的电阻。
25. 如图21所示是某中学物理课外实 ( http: / / www.21cnjy.com )践活动小组设计的风力测量仪的电路示意图。其电源电压U＝3 V，电路保护电阻R1＝2 Ω，均匀电阻丝的阻值为R2＝3 Ω，金属丝(电阻忽略不计)的上端固定在O点，下端系有一块塑料片A，当风从右向左吹动塑料片时，金属丝向左摆动并与电阻丝保持良好接触，风力表由电压表改装而成。
(1)无风时，塑料片竖直下垂，电压表示数是多少 电路中的电流是多少
(2)风力最强时，金属丝滑至电阻丝的最左端，电压表的示数是多少
(3)为什么不在电路中串联电流表，把电流表改装成风力表
第十四章 探究欧姆定律 检测题参考答案
1. A 解析：导体的电阻是 ( http: / / www.21cnjy.com )导体本身的一种性质，其大小与导体的材料、长度、横截面积和温度有关，与通过导体的电流和加在导体两端的电压无关。故A选项正确，B、C、D选项错误。
2. A 解析：当电压表的示数是时，设对应的电流表示数是，电源电压为保持不变，根据串联电路中的电压规律可得，由此式可知与符合一次函数的关系，且当电流表的示数变大时，电压表的示数变小，综上分析，选项A正确。
3. B 解析：如图1所示，取相同的横坐标，即让电压相等，显然通过的电流大于通过的电流，由公式知，＞，B选项正确。
4. C 解析：由电路图可知，灯泡和滑动变阻器组成了一个串联电路，电流表测量的是串联电路的电流，电压表测量电源电压，电压表测量的是滑动变阻器两端的电压。当滑动变阻器的滑片向左移动时，其连入电路中的电阻变大，而灯泡的电阻不变，所以电路中的总电阻变大，电源电压保持不变，根据欧姆定律可知，电路的电流变小，因此电流表A的示数变小；由可知，灯泡两端的电压变小，因此滑动变阻器两端的电压变大，电压表的示数变大；测量电源电压，无论滑片如何滑动，其示数不变。故Ｃ选项正确。
5. D 解析：电路中的最大电流I＝＝＝0.45 A＜0.6 A，因此电流表应选0～0.6 A的量程。由于电源电压为4.5 V，因此电压表应选0～15 V的量程，故应选D。
6. C 解析：滑动变阻器串联在电路中的作用是保护电路，通过改变连入电路的电阻，从而改变被测电阻两端的电压和改变电路中的电流。
7. B 解析：当Ll开路时，电压表 ( http: / / www.21cnjy.com )被串联到电路中，若L2也开路，电压表无示数，A选项不可能；若L2短路，电压表有示数，B选项有可能。当Ll短路时，一定无电流通过电压表，电压表不可能有示数，故C、D选项都不可能。
8. D 解析：若Rl短路，则电流表和电 ( http: / / www.21cnjy.com )压表都有示数，故A选项错误；若R2开路，则电流表无示数，电压表有示数，B选项错误；若Rl开路，则电流表和电压表都没有示数，C选项错误。由题意知，D选项正确。
9. C 解析：根据图甲中电流与电压的关系图像可知，是定值电阻，的阻值是变化的，因为灯丝的温度越高电阻越大，所以当灯泡两端的电压越大时对应的灯丝的电阻越大，图乙中灯泡和电阻串联，图丙中灯泡和电阻并联，两个电路的总电压都是，根据串、并联电路中电压的关系，可知图丙中灯丝的电阻大，令图乙中灯丝的电阻为，图丙中灯丝的电阻为，则，根据串联分压的特点，得，根据并联分流的特点，得，所以，，则有，得，故C选项正确。
10. D 解析：串联电路中，R1R2；并联电路中，。将选项中的数据代入，知D选项正确。
11. D 解析：在D选项中，电压表测量的是电阻Rx的电压Ux，根据串联电路电流相等，可得，则可求出Rx的阻值。
12. C 解析：如题图所示电路，如果接触点1，接触点2，此时电动机没有接入电路中，轮椅不会动，故A选项错误；操纵杆可以同时控制和两个开关，所以电路接通后有两种情况，一是开关和都接触点1，二是开关和都接触点2，当都接触点1时，滑动变阻器和电动机串联在电路中，且此时可调节滑动变阻器的滑片来改变电路中的电流，从而改变电动机的转速；当都接触点2时，定值电阻和电动机串联在电路中，此时电路中的电流固定不变，电动机的转速固定。又因为向前推操纵杆时轮椅前进且能调速，所以向前推操纵杆时，开关、都是接触点1，因此向后拉操纵杆时，开关、都接触点2，轮椅后退，故B选项错误；轮椅后退时电流中的电流,故C选项正确，D选项错误。
13. 6 1 6 解析：导体的电阻与导体中是否有电流通过无关。
14. 15 解析：为保证用电器不被损坏，通过两用电器的最大电流为0.6 A，由Um＝ImR可算出用电器两端的最大电压。
15. 2.5 0.5 5 解析：由题图可知电压表的示数为2.5 V，电流表的示数为0.5 A。根据欧姆定律知R＝＝5 Ω。
16. 10 损坏电流表 解析：根据欧姆定律知，电路中电流过大，容易损坏电流表。
17. 10 0.1 0.2
18. 3 2 解析：当Sl、S2都闭合时，电阻被短路，只有电压表与电源构成闭合电路，电压表的示数就是电源电压，由题意知电源电压。
当Sl闭合、S2断开时，电压表与电阻串联，由题意知电压表两端电压。
由串联电路特点知，电阻两端电压。
电路中电流。
电压表内阻。
19. 变小 不变 解析 ( http: / / www.21cnjy.com )：从题图可知电压表测量的是电源电压，故电压表的示数不变。此电路为串联电路，当滑片P向B端滑动时，滑动变阻器接入电路的电阻变大，在电源电压不变的情况下，电路中的电流会变小，从而使电流表的示数变小。
20. 9 3 解析：由电路图知，电阻和串联，电压表测两端的电压，当电源电压为时，电压表的示数为，即电阻两端的电压，由串联电路的电压特点可知电阻两端的电压，由串联电路电压与电阻成正比可知①；当电源电压增加到时，电路中的电流②，由①②两式解得，，。
21. （1）电路连接如图2所示
（2）
实验次序 电压U/V 电流I/A 电阻R/Ω 电阻平均值/Ω
1 2.4 0.24 10
2
3
22. （1）如图3所示。
（2）A （3）8.3
（4）灯丝的电阻与温度有关，温度越高电阻越大（或灯丝的电阻与温度有关或温度越高灯丝电阻越大）
23. 如图4所示。 解析：由题意可知、间电阻为，所以在、间有一个电阻；又、间电阻为，所以、间有两个电阻，且两个电阻串联；再结合题给条件，若用导线连接，测得、间的电阻为，说明此时、间有两个电阻，且两个电阻并联，于是就有如图4所示的电路图。
24. （1）由于串联电路中的电流处处相等，所以通过L1、L2的电流相等，。
（2）灯L1两端的电压U1＝R1＝0.2 A×8 Ω＝1.6 V。
（3）灯L2两端的电压U2＝U－U1＝6 V－1.6 V＝4.4 V
灯L2的电阻R2＝22 Ω。
25. (1)无风时电压表的示数为0，电路中电流为0.6 A。
(2)风力最强时，电压表的示数为1.8 V。
(3)见解析。
解析：(1)无风时，R1、R2串联，电压表示数为0。
电路中的电流I
(2)风力最强时，R1、R2仍串联，电路中电流I＝0.6 A。
电压表的示数U2＝IR2＝0.6 A×3 Ω＝1.8 V。
(3)若在电路中串联电流表，当风力发生变化时，电路中的电流不会发生变化，如果把电流表改装为风力表，不能反映出风力的变化。
