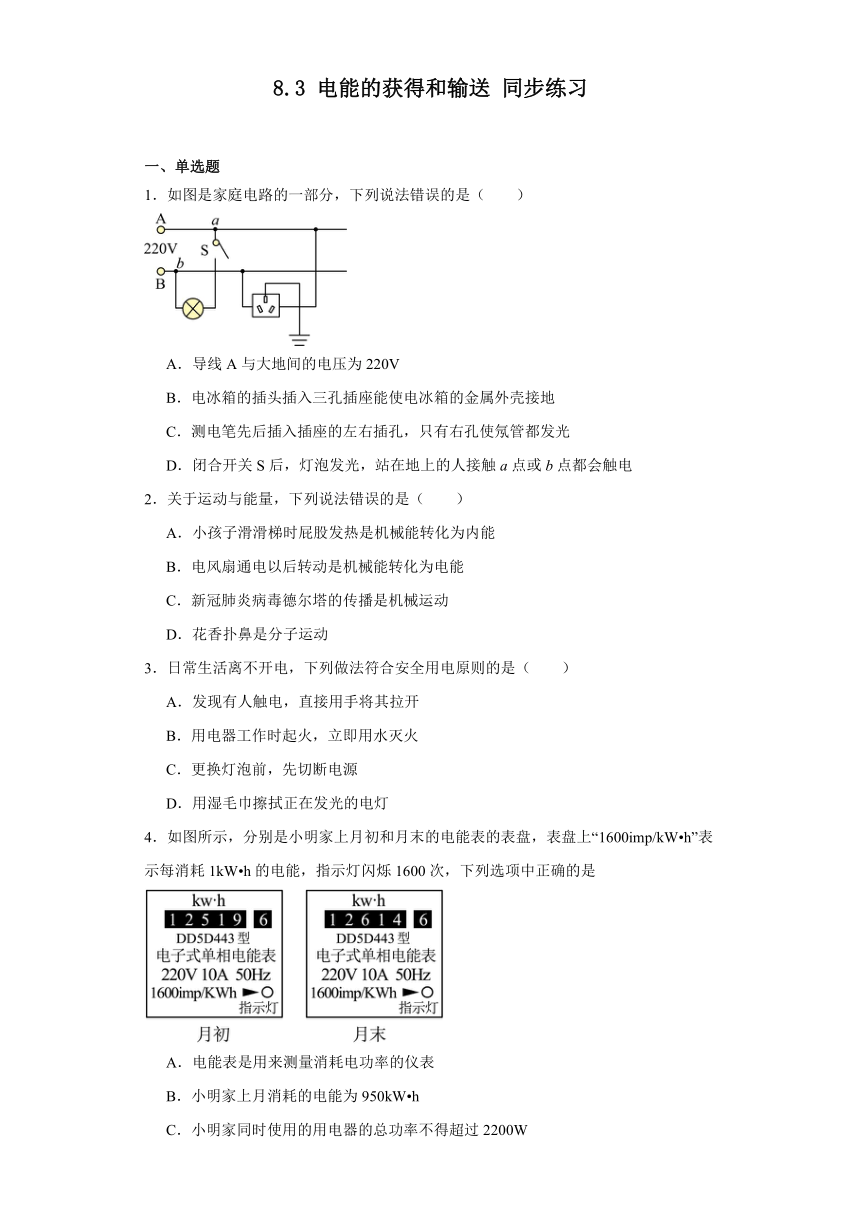

8.3 电能的获得和输送 同步练习
一、单选题
1．如图是家庭电路的一部分，下列说法错误的是（ ）
A．导线A与大地间的电压为220V
B．电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
C．测电笔先后插入插座的左右插孔，只有右孔使氖管都发光
D．闭合开关S后，灯泡发光，站在地上的人接触a点或b点都会触电
2．关于运动与能量，下列说法错误的是（ ）
A．小孩子滑滑梯时屁股发热是机械能转化为内能
B．电风扇通电以后转动是机械能转化为电能
C．新冠肺炎病毒德尔塔的传播是机械运动
D．花香扑鼻是分子运动
3．日常生活离不开电，下列做法符合安全用电原则的是（ ）
A．发现有人触电，直接用手将其拉开
B．用电器工作时起火，立即用水灭火
C．更换灯泡前，先切断电源
D．用湿毛巾擦拭正在发光的电灯
4．如图所示，分别是小明家上月初和月末的电能表的表盘，表盘上“1600imp/kW h”表示每消耗1kW h的电能，指示灯闪烁1600次，下列选项中正确的是
A．电能表是用来测量消耗电功率的仪表
B．小明家上月消耗的电能为950kW h
C．小明家同时使用的用电器的总功率不得超过2200W
D．当电路中只有电饭锅工作1min，指示灯闪烁32次，电饭锅的功率为600W
5．如图所示，线圈abcd位于磁极之间，A、B是两个接线柱，开关闭合，下列说法中正确的是（ ）
A．若A、B两接线柱接入电源，线圈转动时机械能转化为电能
B．若A、B两接线柱接入电源，导线ab和导线cd所受磁场力的方向相同
C．若A、B两接线柱接入灵敏电流计，让线圈转动时电能转化为机械能
D．若A、B两接线柱接入灵敏电流计，让线圈转动时导线ab和cd中的电流方向相反
6．下列物理量的单位属于功的单位的是（ ）
A．W B． C． D．
7．家庭电路的电压值远远超过了安全电压值，为了防范触电事故，以下做法错误的是（ ）
A．不弄湿用电器
B．不损坏绝缘层
C．更换灯泡时，应先断开电源开关
D．有人触电时，可直接用手将触电者拉开
8．关于家庭电路和安全用电常识说法正确的是（ ）
A．家用电器的金属外壳要接地，防止触电
B．空气开关跳闸后，只需重新闭合即可
C．家庭电路中开关连接在零线与用电器之间
D．当家庭电路起火时，应先灭火再断开电路
9．佩戴式“计步器”的构造是在塑料管中密封一块磁铁，管外缠绕着线圈，运动时磁铁在管中反复运动，线圈中产生变化的电流，显示出运动的步数。下图中与其工作原理相同的是（ ）
A． B．
C． D．
10．下列事例中，不符合安全用电的是：（ ）
A．开关应接在火线上 B．用湿毛巾去擦用电器
C．有金属外壳的家用电器应接地 D．手接触测电笔的笔尾金属体
二、填空题
11．小明家电能表本月初的示数为821.6KWh，本月底的示数如图所示，小明家本月消耗的电能为 kw h，如果按0.5元/（kw h）的电价计费。本月应付电费 元。
12．学校使用风力发电路灯，每个路灯配备一台小风力发电机，得到的电能储存于蓄电池中，供路灯使用。相关参数如表，其中蓄电池容量是指蓄电池放电电流与放电总时间的乘积，当蓄电池的容量只剩下总容量的20%时，蓄电池停止供电。
蓄电池 路灯
额定电压 12V 额定电压 12V
容量 100Ah 额定功率 100W
（1）风力发电机的工作原理是 。给蓄电池充电时，蓄电池在电路中属于 （选填“电源”或“用电器”）。
（2）一个充满电的蓄电池可向一盏路灯持续供电 h，学校共有100盏这样的路灯，每天照明10h，电价为0.5元/（kW·h），每月（30天）可节省电费 元。
13．如图所示是小雪家月初和月末电能表的示数，这个月消耗的电能是 度。她家正在工作的用电器总功率为3200W， （填“能”或“不能”）将额定功率为1500W的空调再接入电路。
14．如图所示是某家用电子式电能表的表盘，该表盘上显示已用电 。若将某用电器单独接在该电能表上正常工作3min，电能表指示灯闪烁了32次。该用电器在上述时间内消耗的电能为 。
15．如图所示，电能表的示数是 kW h。
16．华为手机的超级快充充电器最大充电电流可达5A，给手机充电是把 能转化为化学能；现有华为某一型号的手机电池上标有“电压4V，容量5000mA·h”的字样，（其中“mA”为电流的单位“毫安”，“h”为时间的单位“小时”），则它充满电后存储的电能为 J。
17．小瑄常用手给奶奶搓背和用热水给奶奶泡脚，都能使奶奶的身体感到暖和。搓背是通过 的方式改变内能的，实质是能的 ；泡脚是通过 的方式改变内能的，实质是能的 ，用电水壶烧水的过程中，能量转化的方式是 。
18．如图甲所示，为某家庭在4月底抄表时电能表的示数，图乙为5月底抄表时电能表的示数，由此可知该家庭5月份用电 kW h．
19．智能手机的待机时间很短，需要经常充电，给电池充电时将电能转化成 能；家庭电路中的电流过大时，空气开关会自动切断电路，如图所示的空气开关切断电路利用的是电流的 。
20．某电能表表盘上写有“220V 10（20）A”的字样，其中220V表示 ；10A表示
三、综合题
21．如图甲所示是某家用电热水器的工作原理图，其中R1、R2是发热电阻，R1=48.4、R2=96.8，虚线框为电热水器的金属外壳，该电热水器通过手动调节可实现高、中、低三挡加热。
（1）小明想在电路中加一个“倾倒开关”，使电热水器被碰倒时能自动断开电路，则该开关最好安装在图甲中的 （选填“A”“B”或“C”）点处。某种使用橡皮绝缘的铜芯导线在常温下的安全载流量（长时间通电时的最大安全电流）如表，若要为该电热水器配一插座，则应选横截面积为 mm2的铜芯导线作为该插座的接线才符合既适用又经济的原则；
导线规格
导线的横截面积S/mm2 0.5 1 1.5 2.5
安全载流量I/A 4 8 12 20
（2）若该电热水器处于高温挡正常工作，要使3kg的水升高80℃，需要加热多长时间 [不计热量损失，c水=4.2×103J/(kg·℃)]
（3）将该电热水器单独接入家庭电路中，中温挡工作6min，这段时间内图乙所示电能表的指示灯闪烁了128次，则该电热水器的中温挡实际电功率为多少W
22．如图所示是现在一些城市的道路两边安装的一种“风光互补路灯”，它头顶小风扇，肩扛太阳能电池板，风扇在风中不停地转动，俨然一道亮丽的风景。它不需要挖路面埋管铺设输电线路，无风有光时，通过太阳能电池板发电，有风无光时通过风力发电机发电，二者皆备时同时发电，并可日夜为蓄电池充电。以一杆传统的路灯和该新颖路灯对比，“风光互补路灯”1年大约可以节省电能4.2×109J，减少碳粉尘排放300kg。请回答下列问题：
（1）请说出发电机的原理： ；
（2）若煤炭的热值为3×107J/kg，一盏这样的路灯每年可节约煤炭多少千克？
（3）若每年节约的能量有15%被水吸收，可将多少千克的水由20℃加热到70℃？[水的比热容为4.2×103J/（kg ℃）、大气压强为标准大气压]
23．（1）如图甲中木块的长度为 cm；在调节天平平衡时，将游码归零后，指针如图乙所示，此时应向 调节平衡螺母，使横梁平衡；天平平衡时，放在天平右盘中的砝码和游码的位置如图内所示，所测物体的质量为 g；
（2）蹄形磁体附近的导体与灵敏电流计组成闭合电路，如图所示，现将该导体竖直向上快速移动（沿图示箭头方向），电路中 （选填“有”或“无”）感应电流产生；
（3）小明家的电能表月初示数如图所示，月底示数为941.4kW·h，若用电价格为0.7元/度，则小明家该月电费为 元；
（4）在“探究水沸腾时温度变化的特点”实验中，如图所示，其中图 是水沸腾前的情况，沸腾前气泡大小变化的原因是：气泡上升过程中 （多选，选填字母）
A．气泡遇冷收缩 B．气泡遇热膨胀
C．气泡所受水的压强变小 D．气泡内水蒸气遇冷液化
参考答案：
1．D
2．B
3．C
4．C
5．D
6．C
7．D
8．A
9．B
10．B
11． 130 65
12． 电磁感应现象 用电器 9.6 1440
13． 162.6 不能
14． 5546.7 0.02
15． 1986.0
16． 电 7.2 × 104
17． 做功 转化 热传递 转移 做功
18． 62
19． 化学 磁效应
20． 电能表的工作电压； 电能表的标定电流．
21． A 1 672s 800W
22． 电磁感应现象 140kg 3000kg
23． 2.70 左 38.6 无 140 乙 AD
