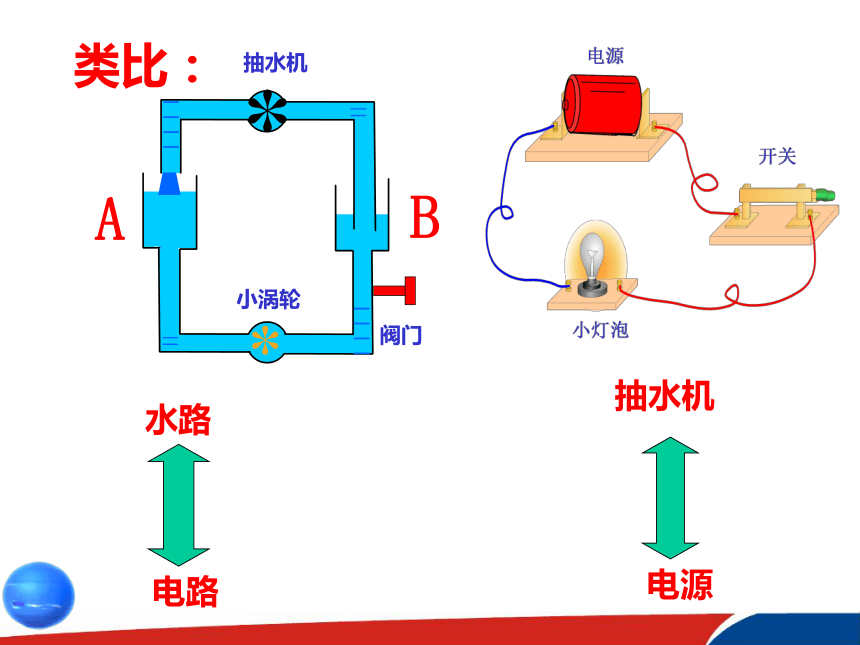

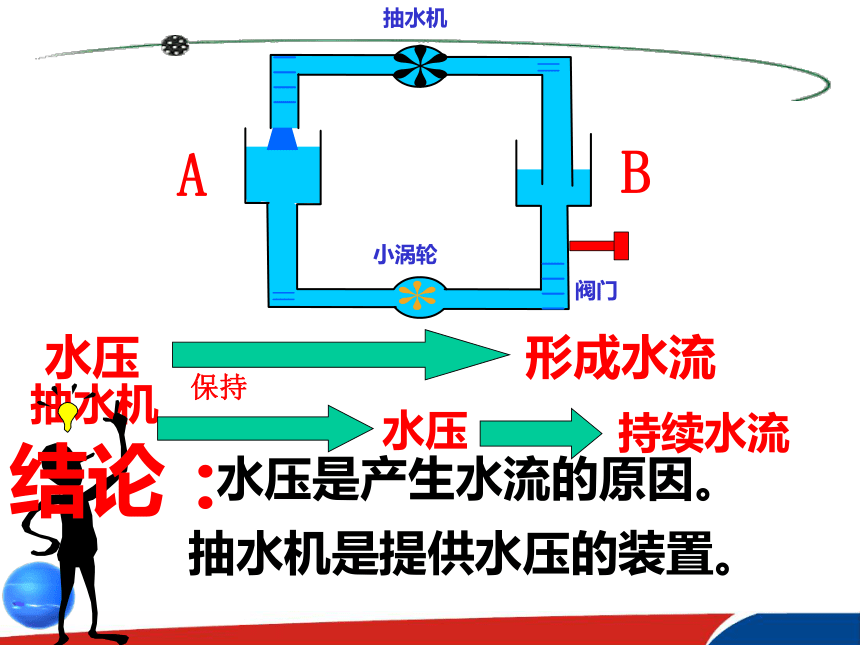

课件27张PPT。人教版物理九年级第十六章一、电压水流是怎样形成?水压 抽水机 结论：抽水机是提供水压的装置。 水压是产生水流的原因。类比： 水路抽水机水压是形成水流的原因；抽水机是提供水压的装置。 结论关于电压，下列说法正确的是：（?????? ）

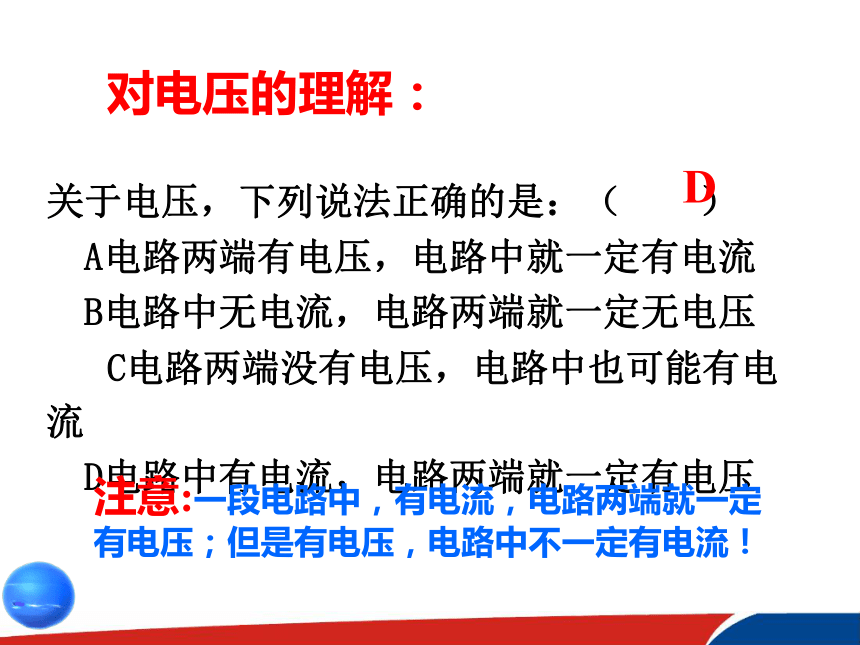

　A电路两端有电压，电路中就一定有电流
　B电路中无电流，电路两端就一定无电压
C电路两端没有电压，电路中也可能有电流

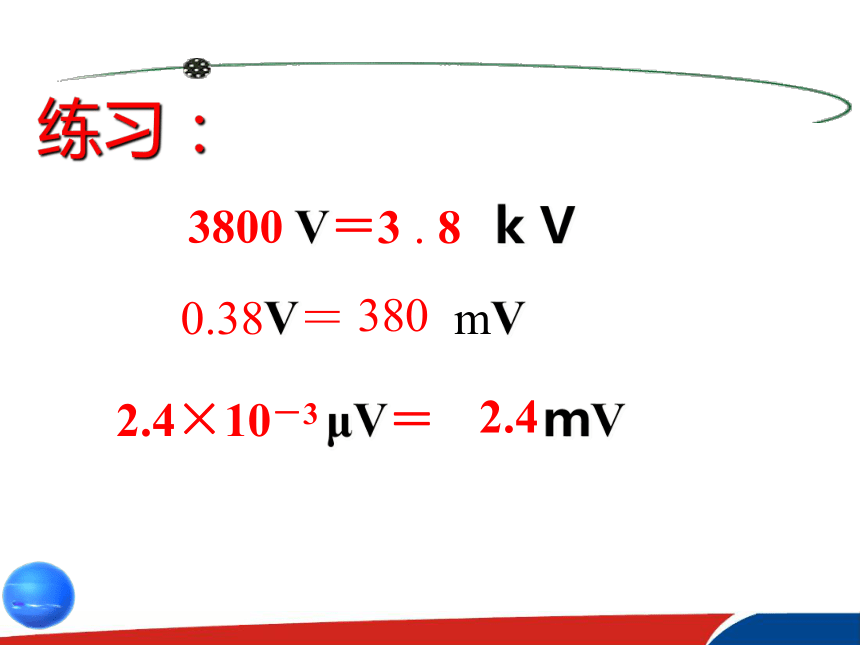

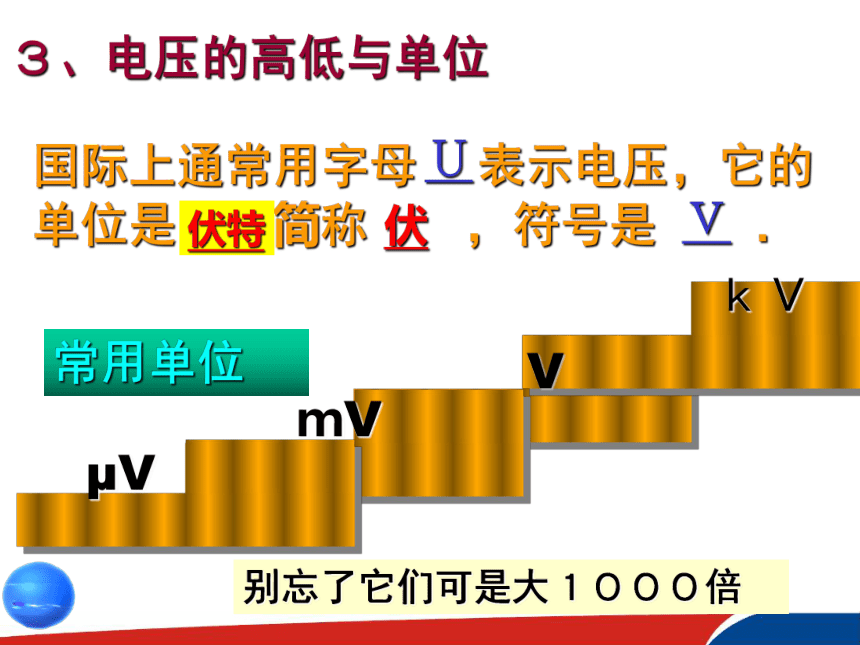

　D电路中有电流，电路两端就一定有电压对电压的理解：D注意:一段电路中，有电流，电路两端就一定有电压；但是有电压，电路中不一定有电流！３、电压的高低与单位国际上通常用字母 　表示电压，它的单位是　　简称　　，符号是　　．Ｕ伏特伏Ｖ常用单位ｋＶｍVμVV别忘了它们可是大１０００倍0.38V＝ mV3800 V＝ ｋＶ2.4×10－3 μV＝ ｍV3 . 8380练习：2.4铅蓄电池每个2伏对人体的安全电压不高于36伏大型发电机6.3千伏发生闪电的云层间电压可达103千伏一般交流电动机220伏,380伏一节干电池电压1.5伏家庭电路电压220V二、如何测量电压？一、电压表：测量电压大小的仪表。1、电路符号：2、常用电压表：二、电压表的量程和最小刻度：V1、量程：
0--3V最小刻度：0.1V2、量程：0--15V最小刻度：0.5V0.6V3V9.5 V一.
右
图
所
示
电
压
值
为 1.6 V二.
右
图
所
示
电
压
值
为 13.5 V三.
读
出
右
图
电
压
值几 种 常 见 的
电 压 表实验室电压表教学电压表学生电压表电
压
表
要
并
联
在
电
路
中要测量某一部分电路两端的电压，
必须把电压表跟这部分电路并联起来测量灯泡 L2两端的电压
就把电压表跟灯泡 L2并联起来测量小灯泡两端的电压
就把电压表跟小灯泡并联起来3、电压表的使用规则： 必须使电流从“十”接线柱流进电压表
从“一 ”接线柱流出电压表被测电压流超过电压表的量程时，不仅测不出电压值，
电压表的指针还会被打弯，甚至烧杯电压表．
在不能预先估计被测电压大小的情况下，
要先用电路的一个线头迅速试触电压表的接线柱，
看看指针的偏转是否在量程之内．
如果超出量程，就要改用更大量程的电压表．测
量
电
压
不
能
超
过
量
程 试触要测量L1两端的电压，应该将电压表与L1并联。注意电流从“＋”接线柱流入，从“—”接线柱流出。
要测量L2两端的电压，应该怎样连接？电流表是否可以直接连接在电源两端？不可以电压表是否可以直接测量电池两端的电压？可以电压表在电路中相当于断路3、电压表的使用规则：①电压表必须 在电路中； ③被测电压不能超过______________；② 电流从________________流入，从_______________流出.并联“＋”接线柱“—”接线柱电压表的量程④电压表可以直接接在电源的两极上
（电压表在电路中相当于断路）如图所示为用电压表测量
灯泡两端电压的电路图，
其中正确的是（ ）
A．图 A B. 图 B
C．图 C D．图 D
D 下列各图中电压表分别 测量的是哪两端电压？L1 两端电 压L2两端
电 压L1L2 两 端

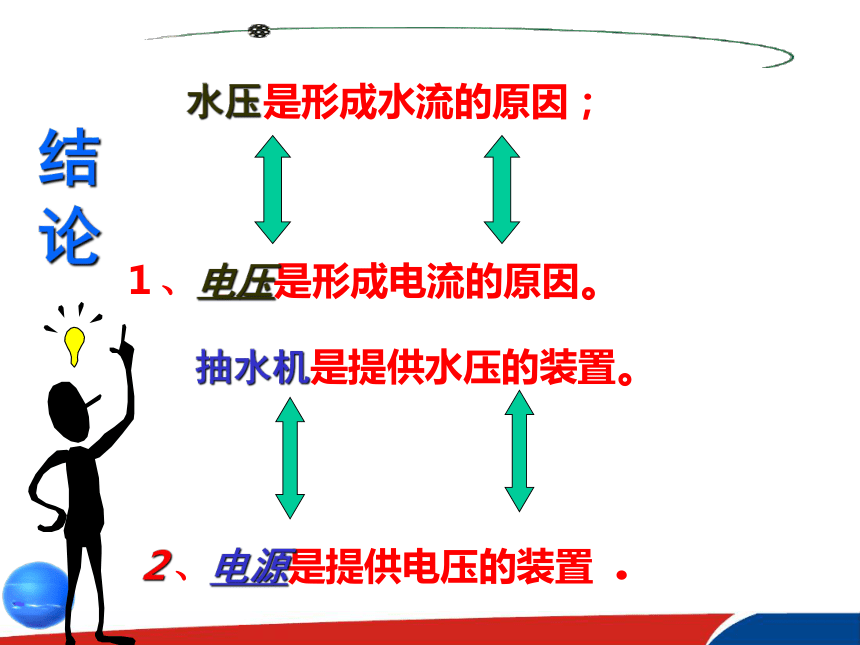

总 电 压判断下列电压表的连接是否正确判断下列电压表分别测的是谁的电压？L1L2L3L4本节知识树 １、电压是电路中产生电流的原因２、电源是提供电压的装置３、电压的高低与单位国际上通常用字母U表示电压，它的单位是伏特,简称伏，符号是V．4、电压表：测量电压大小的仪表。
正确使用？
