人教版九年级全册第十四章第一节《热机》（课件）

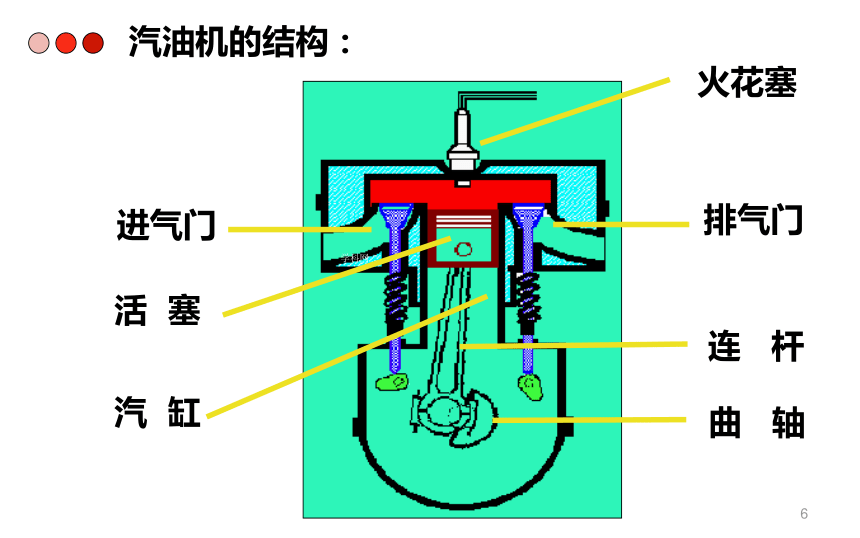

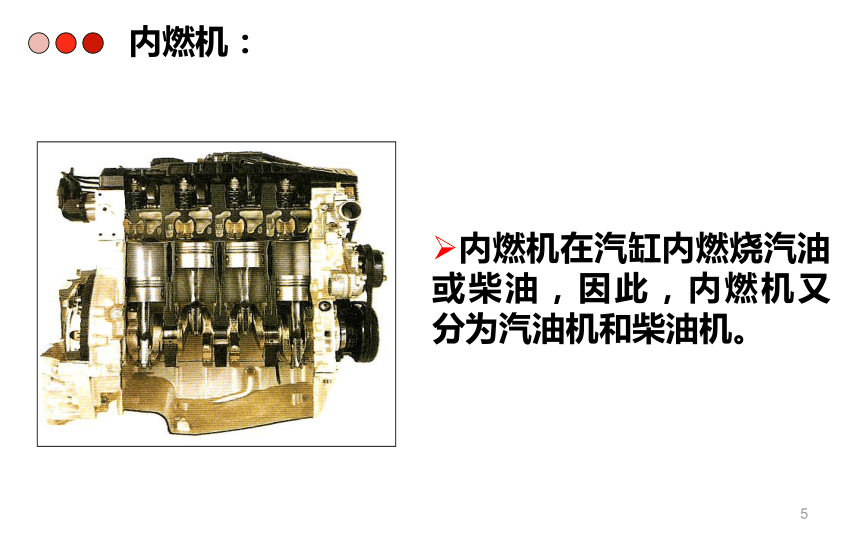

课件16张PPT。第一节 热 机学科网2课前讨论：在这个试验中，你会看到了什么现象？在这个过程中能量是如何转化的？燃料的化学能通过燃烧转化为内能，又通过做功的方式，内能转化为机械能。3热机的基本知识：热机：把内能转化为机械能的机器。种类：蒸汽机、内燃机、汽轮机、喷气发动机。学科网12/2/2018 蒸汽机车 内燃机车 喷气发动机 火箭发动机 火电站的汽轮机热机的种类:5内燃机：内燃机在汽缸内燃烧汽油或柴油，因此，内燃机又分为汽油机和柴油机。6汽油机的结构：学科网7汽油机的工作过程：冲程：活塞在汽缸内往复运动，从汽缸的一端运动到另一端的过程叫做一个冲程。8在吸气冲程中，进气门打开，排气门关闭，活塞由上端向下运动，曲轴转动半周，此时，汽油和空气组成的燃料混合物从进气门吸入汽缸。吸气冲程：由于飞轮惯性运动，无能量的转化。9进气门和排气门都关闭，活塞由下向上运动，曲轴转动半周，燃料混合物被压缩，混合气体的内能增大，温度升高。压缩冲程：由于飞轮惯性运动，将机械能转化为内能。10在压缩冲程末尾时，火花塞产生电火花，使燃料猛烈燃烧，由于进气门和排气门仍然都关闭，所以高温高压的燃气推动活塞向下运动，并通过连杆带动曲轴转动半周。做功冲程：在燃气的推力下运动，将内能转化为机械能。11进气门关闭，排气门打开，活塞由下向上运动，曲轴转动半周，把废气排出汽缸。然后，开始下一个工作循环。排气冲程：由于飞轮惯性运动，无能量的转化。12汽油机完成一个工作循环，要经历四个冲程，曲轴转二周，对外做功一次。总结一下：汽油机的四个冲程中只有做功冲程对活塞做功，其它三个冲程要靠飞轮的惯性来完成。汽油机的四个冲程中只有压缩冲程和做功冲程发生了能量的转化。压缩冲程：机械能转化为内能。做功冲程：内能转化为机械能。13了解柴油机：141、四冲程汽油机的工作过程由( )( )( )( ) 四个冲程组成的。练习一下：3、四冲程汽油机,由机械能转化为内能的是( )冲程,做功冲程是( )能转化为( )能。2、四冲程汽油机完成一个工作循环，要经历（ ）个冲程，曲轴转（ ）周，对外做功（ ）次。154、单缸四冲程内燃机完成40个冲程,关于做功和飞轮转动的情况,下列说法正确的是( )A.做功10次,飞轮转40周。 B.做功40次,飞轮转20周。C.做功10次,飞轮转20周。 D.做功20次,飞轮转10周。5、某四冲程汽油机,曲轴转速1200转/分,则该汽油机每秒飞轮转（ ）周，做功（ ）次,有（ ）个冲程。166、某内燃机，在做功冲程中，燃料在汽气缸内燃烧放出的总热量为10000J，其中，因为热辐射等散失了2000J，被废气带走了5000J，则：燃气对活塞做的功为（ ）J，该内燃机将内能转化为机械能的效率为（ ）。
