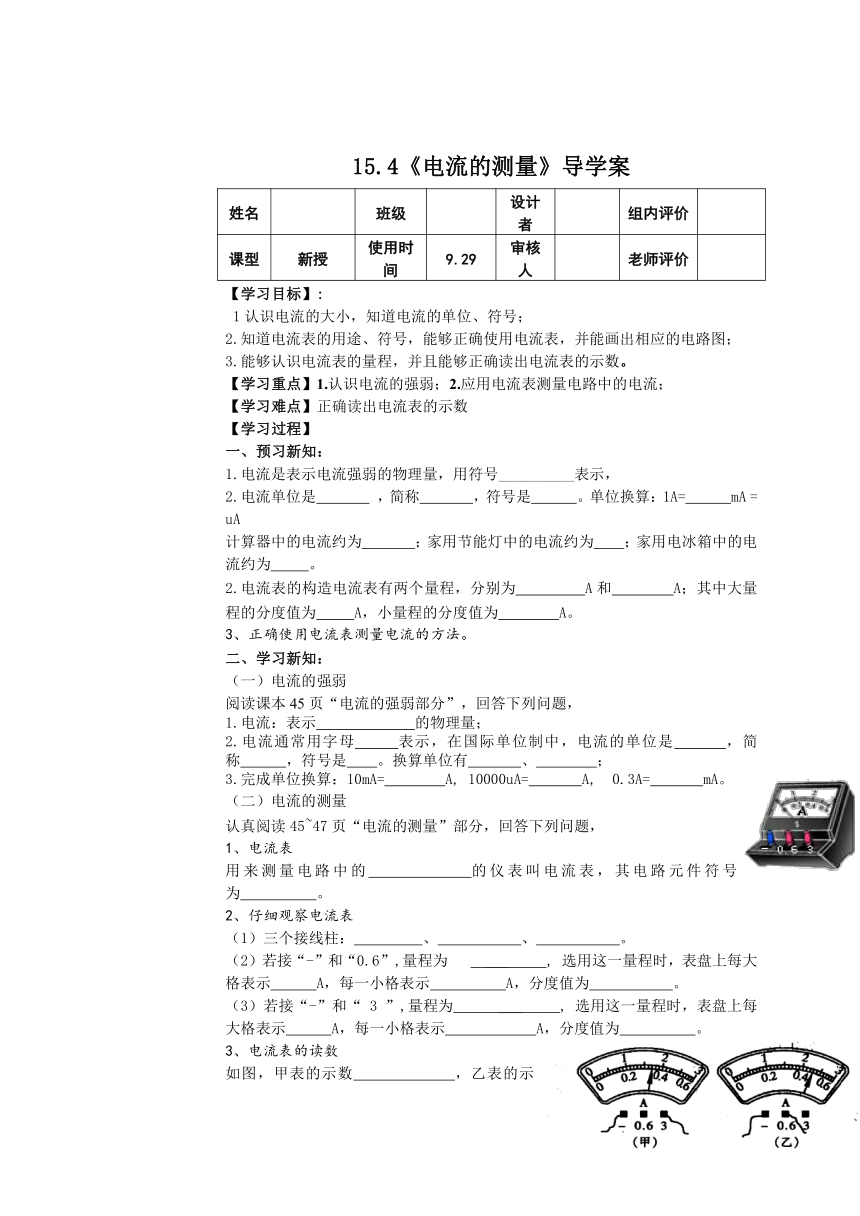

15.4《电流的测量》导学案
姓名 班级 设计者 组内评价
课型 新授 使用时间 9.29 审核人 老师评价
【学习目标】:
1认识电流的大小，知道电流的单位、符号；
2.知道电流表的用途、符号，能够正确使用电流表，并能画出相应的电路图；
3.能够认识电流表的量程，并且能够正确读出电流表的示数。
【学习重点】1.认识电流的强弱；2.应用电流表测量电路中的电流；
【学习难点】正确读出电流表的示数
【学习过程】
一、预习新知：
1.电流是表示电流强弱的物理量，用符号__________表示，
2.电流单位是 ，简称 ，符号是 。单位换算：1A= mA = uA
计算器中的电流约为 ；家用节能灯中的电流约为 ；家用电冰箱中的电流约为 。
2.电流表的构造电流表有两个量程，分别为 ( http: / / www.21cnjy.com ) A和 A；其中大量程的分度值为 A，小量程的分度值为 A。
3、正确使用电流表测量电流的方法。
二、学习新知：
（一）电流的强弱
阅读课本45页“电流的强弱部分”，回答下列问题，
1.电流：表示 的物理量；
2.电流通常用字母 表示，在国际单 ( http: / / www.21cnjy.com )位制中，电流的单位是 ，简称 ，符号是 。换算单位有 、 ；
3.完成单位换算：10mA= A, 10000uA= A, 0.3A= mA。
（二）电流的测量
认真阅读45~47页“电流的测量”部分，回答下列问题，
1、电流表
用来测量电路中的 的仪表叫电流表，其电路元件符号为 。
2、仔细观察电流表
（1）三个接线柱： 、 、 。
（2）若接“-”和“0.6”,量程为 ( http: / / www.21cnjy.com ) ___ , 选用这一量程时，表盘上每大格表示　　　A，每一小格表示　　　　　A，分度值为 。
（3）若接“-”和“ 3 ( http: / / www.21cnjy.com )”,量程为 ___ , 选用这一量程时，表盘上每大格表示　　　A，每一小格表示 　　　　　A，分度值为 。
3、电流表的读数
如图，甲表的示数 ，乙表的示数 。
思考：一位同学在使用电流表测较大的电流 ( http: / / www.21cnjy.com )时，应该使用“－”和“3”两个接线柱，但错误地使用了“－”和“0.6”两个接线柱接入了电路，其他操作正确，这样会出现（ ） A．指针不动 B．指针反向偏转； C．指针摆动偏小 ； D．指针摆动太大，电流表可能被烧坏。
4、使用电流表测量电流时应注意：（ ( http: / / www.21cnjy.com )1）必须将电流表和被测的用电器 。（2）必须让电流从红色（或标识“+”号）接线柱 ，再从黑色（或标识“—”号）接线柱 。（3）必须正确选择电流表的 。 （4）不允许把电流表 连到 的两极。 注：电流表的电阻很小，相当于导线。
三、拓展提高：
1.明查秋毫:下列连接是否正确
2.读数步骤：①确定 ；②认清 ；③读出 。
慧眼识珠:：把各电流表的示数写在相应的横线上。
3.当指针在同一位置时, 你发现大小量程读数有什么关系了吗
四、归纳小结：
电流表使用规则：（1）必须将电流表和被测的用 ( http: / / www.21cnjy.com )电器 。（2）必须让电流从红色（或标识“+”号）接线柱 ，再从黑色（或标识“—”号）接线柱 。（3）必须正确选择电流表的 。 （4）不允许把电流表 连到 的两极。
五、当堂检测：
1、完成下列单位换算： 3×l07 μA= mA= A
2、如图所示的是手电筒、电冰箱、小彩电、台灯等家用电器的正常工作电流，其中不合理的是（ ）
( http: / / www.21cnjy.com )
3、某同学在做“用电流表测量电流”实验中，闭合开关发现电流表指针反方向偏转，产生这一情况的可能是（ ）
A.电流表坏了 B.电流表量程选大了 C.电流表量程选小了 D.电流表正负接线柱接错了
4、在读电流表的示数时，把3A的量程错误的读成了0.6A的量程，读数为0.46A，那么正确的读数应为 A。
— 0.6 3
— 0.6 3
— 0.6 3
— 0.6 3
