翔宇教育集团监利新教育实验学校人教版九年级物理上册 16.4《变阻器》同步练习（无答案）

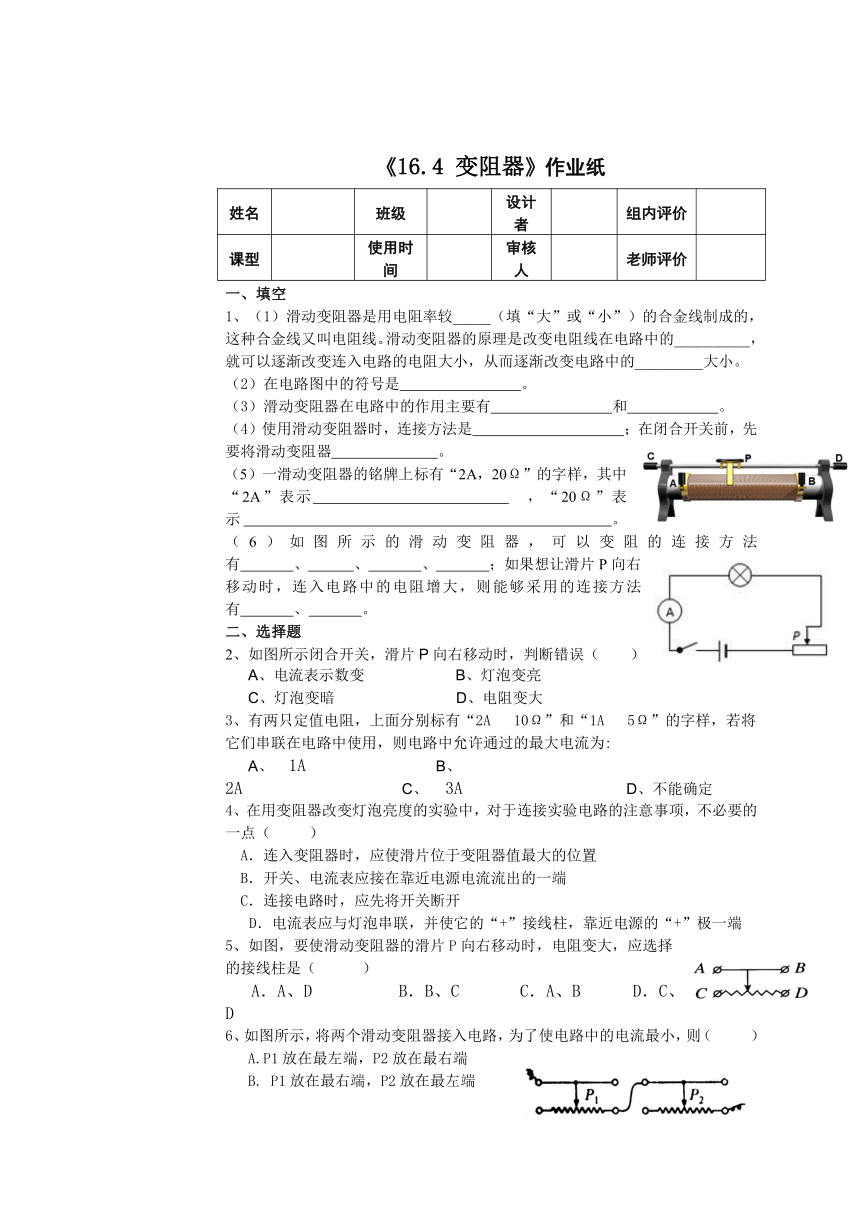

《16.4 变阻器》作业纸
姓名 班级 设计者 组内评价
课型 使用时间 审核人 老师评价
一、填空
1、（1）滑动变阻器是用电阻率较____ ( http: / / www.21cnjy.com )_（填“大”或“小”）的合金线制成的，这种合金线又叫电阻线。滑动变阻器的原理是改变电阻线在电路中的__________，就可以逐渐改变连入电路的电阻大小，从而逐渐改变电路中的_________大小。
（2）在电路图中的符号是　　　　　　　　。
（3）滑动变阻器在电路中的作用主要有　　　　　　　　和　　　　　　。
（4）使用滑动变阻器时，连接方法是　　　　　　　　　　；在闭合开关前，先要将滑动变阻器　　　　　　　。
（5）一滑动变阻器的铭牌上标有“2A，20 ( http: / / www.21cnjy.com )Ω”的字样，其中“2A”表示 ，“20Ω”表示 。 （6）如图所示的滑动变阻器，可以变阻的连接方法有 、 、 、 ；如果想让滑片P向右移动时，连入电路中的电阻增大，则能够采用的连接方法有 、 。
二、选择题
2、如图所示闭合开关，滑片P向右移动时，判断错误（　　）
A、电流表示数变 B、灯泡变亮
C、灯泡变暗 D、电阻变大
3、有两只定值电阻，上面分别标有“2A 10Ω”和“1A 5Ω”的字样，若将它们串联在电路中使用，则电路中允许通过的最大电流为:
A、 1A B、2A C、 3A D、不能确定
4、在用变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点（ ）
A．连入变阻器时，应使滑片位于变阻器值最大的位置
B．开关、电流表应接在靠近电源电流流出的一端
C．连接电路时，应先将开关断开
D．电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端
5、如图，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的接线柱是（ ）
A．A、D B．B、C C．A、B D．C、D
6、如图所示，将两个滑动变阻器接入电路，为了使电路中的电流最小，则（ ）
A.P1放在最左端，P2放在最右端
B. P1放在最右端，P2放在最左端
C. P1、P2都放到最左端
D. P1、P2都放到最右端
7、在如图所示的电路中，用滑动变阻器控制灯的亮度。要求滑片P向左滑动时灯逐渐变亮，则下列接法中正确的是（ ）
A.M接C，N接D B. M接A，N接B
C. M接C，N接B D. M接A，N接D
三、实验探究
8、在“学习使用滑动变阻器”的实验中：
（1）连接实物时，开关应当处于 状态，滑片P应移至 位置。
（2）开始实验后，甲同学发现无论怎样移动滑 ( http: / / www.21cnjy.com )片P，灯的亮度都不变化，而且一直很暗，原因可能是 ；乙同学发现无论怎样移动滑片P，灯一直很亮，原因可能是 ；丙同学缓缓移动滑片P时，看到灯忽亮忽暗，这可能是 。
9、如图所示是一种自动测定油箱内油面高度的装置。
（1）图中的R是电学中 元件
(2) 油量表是用 表（选填“电流”或“电压” ） 改装的。
(3) 当油箱中的浮标向上 ( http: / / www.21cnjy.com )运动时，R接入电路中的电阻值将 ，对电流的阻碍作用将 ，此时电路中的电流将 （三空均选填“增大”或“减小” ）。
四、作图
10、如图所示，要求用滑动变阻器控制灯 ( http: / / www.21cnjy.com )泡中电流大小，使滑片向右移动时灯泡变暗，电流表测电路中电流的大小，电压表测灯泡两端的电压，并画出电路图。
11、设计题：如图所示，有灯泡L1 ( http: / / www.21cnjy.com )、L2，开关S，电源，电压表、电流表，滑动变阻器和导线若干，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L1的电压，滑动变阻器改变通过L2的电流。请画出电路图并连接实物图。
