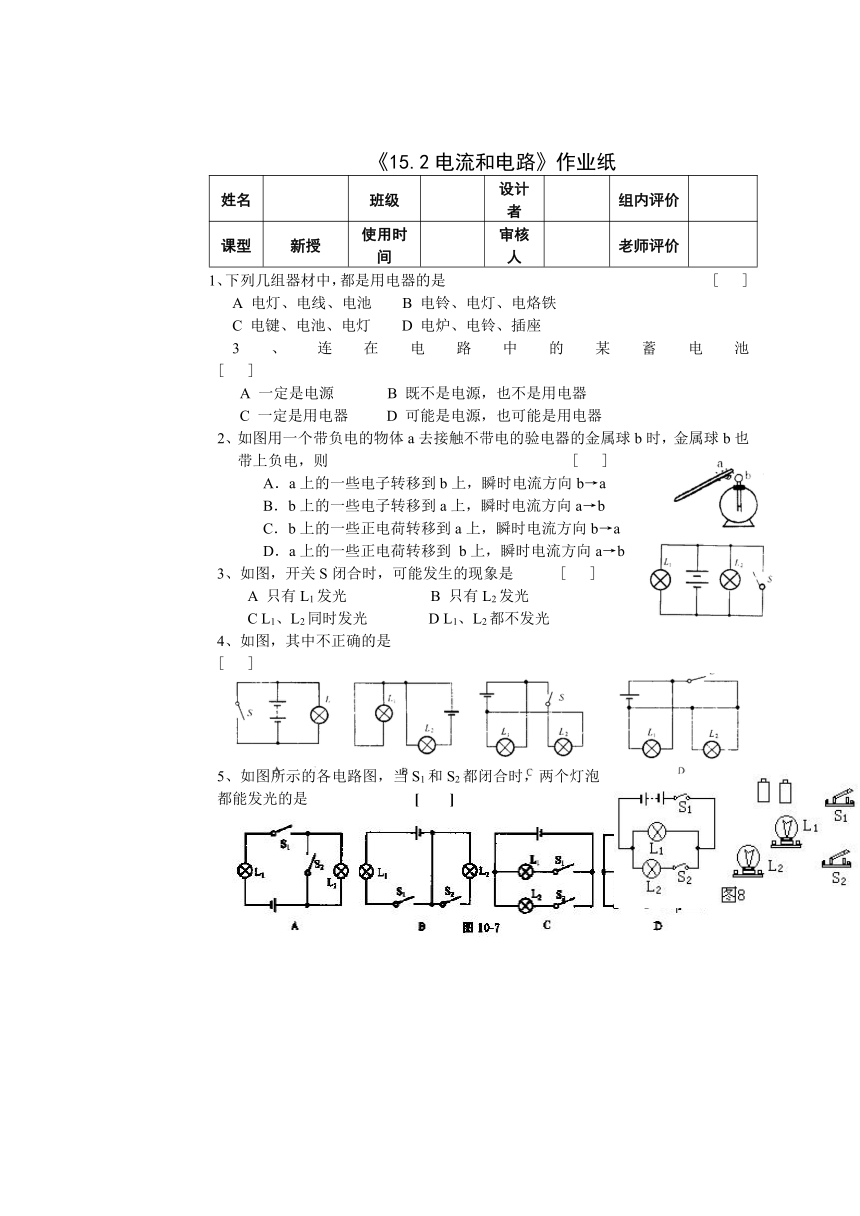

《15.2电流和电路》作业纸
姓名 班级 设计者 组内评价
课型 新授 使用时间 审核人 老师评价
1、下列几组器材中，都是用电器的是 [ ]
A 电灯、电线、电池 B 电铃、电灯、电烙铁
C 电键、电池、电灯 D 电炉、电铃、插座
3、连在电路中的某蓄电池 [ ]
A 一定是电源 B 既不是电源，也不是用电器
C 一定是用电器 D 可能是电源，也可能是用电器
2、如图用一个带负电的物体a去接触不带电 ( http: / / www.21cnjy.com )的验电器的金属球b时，金属球b也带上负电，则 [ ]
A．a上的一些电子转移到b上，瞬时电流方向b→a
B．b上的一些电子转移到a上，瞬时电流方向a→b
C．b上的一些正电荷转移到a上，瞬时电流方向b→a
D．a上的一些正电荷转移到 b上，瞬时电流方向a→b
3、如图，开关S闭合时，可能发生的现象是 [ ]
A 只有L1发光 B 只有L2发光
C L1、L2同时发光 D L1、L2都不发光
4、如图，其中不正确的是 [ ]
5、如图所示的各电路图，当S1和S2都闭合时，两个灯泡都能发光的是 [ ]
6、如图所示，各电路图的连接没有错误的是 [ ]
7、在图5所示的电路中,要使灯L2发光则 [ ]
A 闭合S1 B 闭合S2、S3 C 闭合S1、S2 D 闭合S1、S2、S3
8、图6所示的电路中,三个灯泡始终完好.当开关S断开时,三个灯泡都发光当开关S闭合时 [ ]
A L1、L2、L3都不亮
B L1、L2、L3都亮
C L2不亮,L1、L3亮
D L1、L2不亮,L3亮
9、在图7所示电路中,下列说法正确的是 [ ]
A S1、S2闭合,两灯都亮
B S1、S2闭合,只有L2亮
C S1、S2闭合,电源短路
D S1闭合,S2断开,只有L1亮
10、试右图电路的空白处，填“电源”和“开关”的符号组成完整的电路．
11、观察图，回答下列问题：
(1) 将电路连接实物图改画为电路图，并在图中标出电流方向。
(2) 闭合开关S，灯L发光，这时的电路叫______。
(3) 断开开关S，灯L不发光，这时的电路叫______。
(4) 如果用导线把ab两点相连，将造成______，这是绝对不允许的。
12、一种声光报警器的电路如题10图所示．闭合开关S1和S2后，会出 现的现象是 [ ]
A．灯亮，铃不响 B．灯不亮，铃不响
C．灯亮，铃响 D．灯不亮，铃响
13、下列几个电路中，开关闭合后灯泡都能够发光的是[ ]
A B C D
14、 在图8中,根据电路图连接实物图.
15、如右图所示电路中空缺处分别填入一个电池、两只小灯泡
和一个开关的电路符号，使开关能同时控制两个小灯泡。
16、对应如图所示实物图，画出相应的电路图。
10题
+
—
L3
L2
L1
S2
S1
