翔宇教育集团监利新教育实验学校人教版九年级物理上册 15.05探究串并联电路电流规律同步练习（无答案）

姓名 班级 设计者 组内评价
课型 习题课 使用时间 审核 老师评价

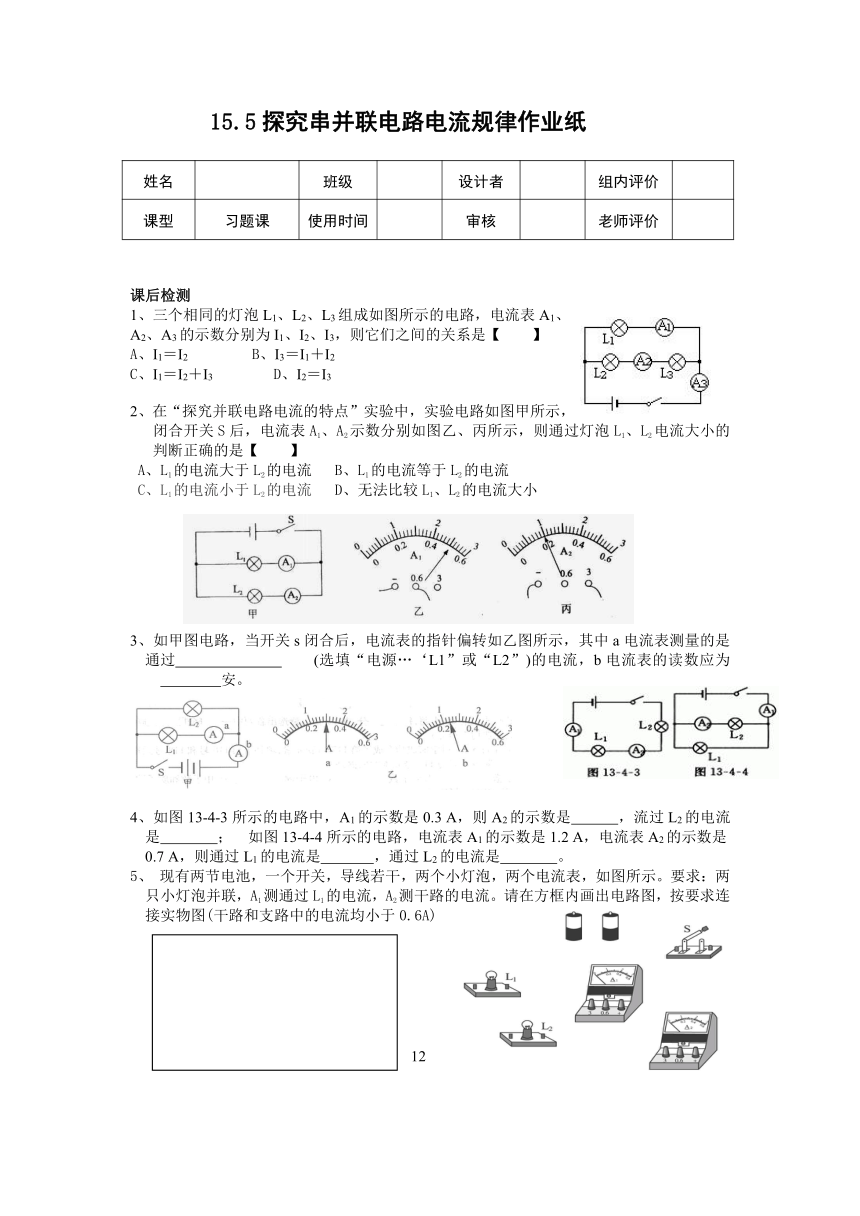

15.5探究串并联电路电流规律作业纸
课后检测
1、三个相同的灯泡L1、L2、L3组成如图所示的电路，电流表A1、A2、A3的示数分别为I1、I2、I3，则它们之间的关系是【 】
A、I1＝I2 B、I3＝I1＋I2
C、I1＝I2＋I3 D、I2＝I3
2、在“探究并联电路电流的特点”实验中， ( http: / / www.21cnjy.com )实验电路如图甲所示，闭合开关S后，电流表A1、A2示数分别如图乙、丙所示，则通过灯泡L1、L2电流大小的判断正确的是【 】
A、L1的电流大于L2的电流 B、L1的电流等于L2的电流
C、L1的电流小于L2的电流 D、无法比较L1、L2的电流大小
3、如甲图电路，当开关s闭合后，电流表的指 ( http: / / www.21cnjy.com )针偏转如乙图所示，其中a电流表测量的是通过 (选填“电源…‘L1”或“L2”)的电流，b电流表的读数应为 安。
4、如图13-4-3所示的电路中，A1的示 ( http: / / www.21cnjy.com )数是0.3 A，则A2的示数是 ，流过L2的电流是 ； 如图13-4-4所示的电路，电流表A1的示数是1.2 A，电流表A2的示数是0.7 A，则通过L1的电流是 ，通过L2的电流是 。
5、 现有两节电池，一个开 ( http: / / www.21cnjy.com )关，导线若干，两个小灯泡，两个电流表，如图所示。要求：两只小灯泡并联，A1测通过L1的电流，A2测干路的电流。请在方框内画出电路图，按要求连接实物图(干路和支路中的电流均小于0.6A)
12
6、图5所示为一实物电路，请在答题卡的指定位置画出所对应的电路图。
7、在“探究串联电路中各点的电流有什么 ( http: / / www.21cnjy.com )关系”时，小明设计实验如下。把两个灯泡L1、L2串联起来接到图11所示电路中，分别把图中A、B、C各点断开，把________接入，测量流过的电流，看看它们之间有什么关系. 换上另外两个小灯泡，再次测量三点的_______，看看是否还有同样的关系。下表是两次测量的记录数据.
分析和论证：
（1）在拆接电路时，开关S必须处于________状态。
（2）结论：串联电路中各处__________相等。
）为了验证并 ( http: / / www.21cnjy.com )8、为了验证并联电路的电流特点，小薇设计了如下图所示的电路进行实验。（1）在连接电路时，开关应处于______状态。
（2）小薇先将电流表接在L1所在的 ( http: / / www.21cnjy.com )支路，闭合开关后，观察到灯L2发光，但灯L2不发光，电流表的示数为零，电路可能存在的故障是：_______________
（3）排除故障后，她测出了L1、L2支路和干 ( http: / / www.21cnjy.com )路上的电流分别为I1、I2和I，电流表示数如图甲、乙、丙所示，可读出：I1=0.5A，I2=______A， I=______A。根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：______________。（写出关系式即可）
（4）为了验证结论的普遍性 ( http: / / www.21cnjy.com )，小薇采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是：______________________________________。
A。根据测量 ( http: / / www.21cnjy.com )
图5
