粤教沪版八年级物理上册：3.6《探究凸透镜成像规律》课件

课件26张PPT。3.6 探究凸透镜成像的规律 检测预习 交流展示、凸透镜成像有什么规律？

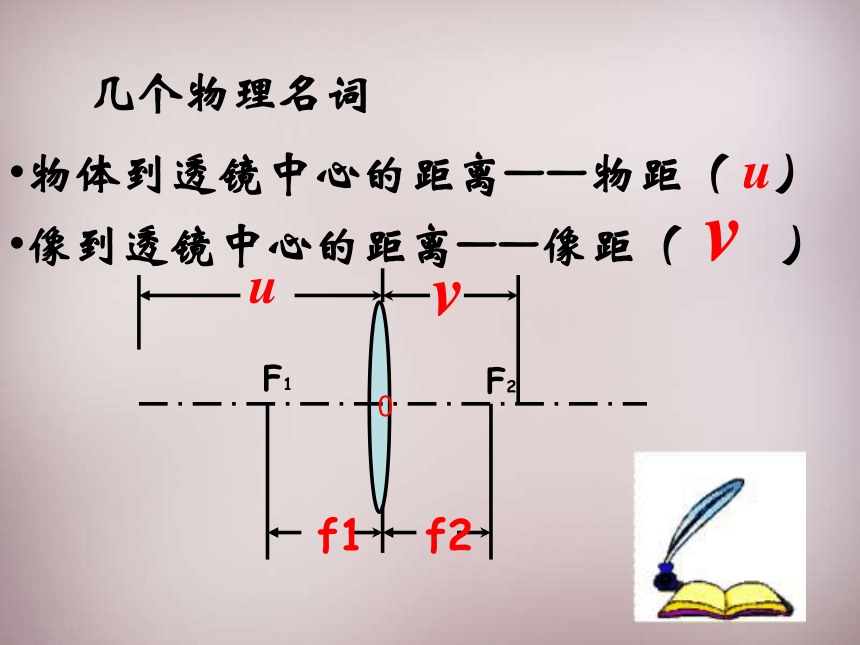

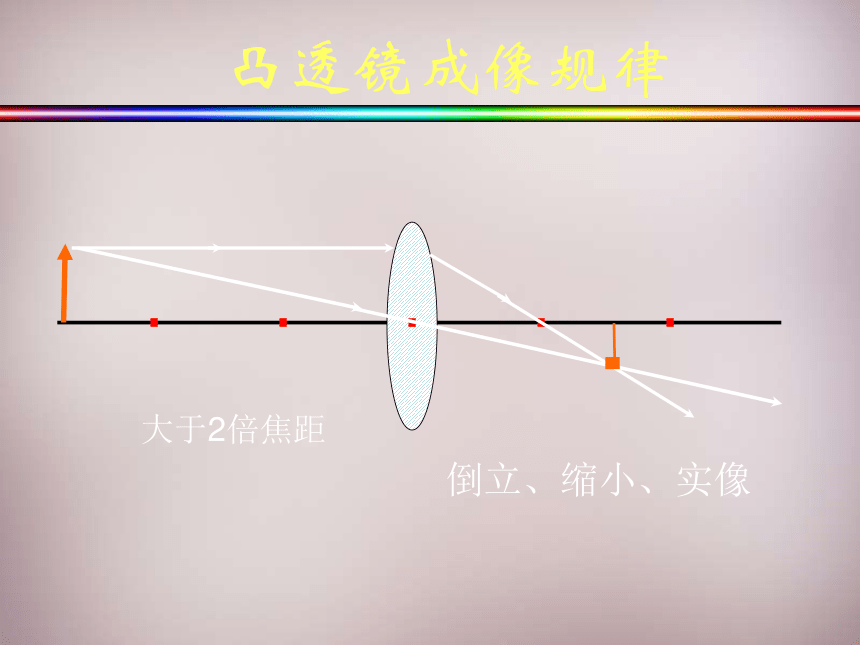

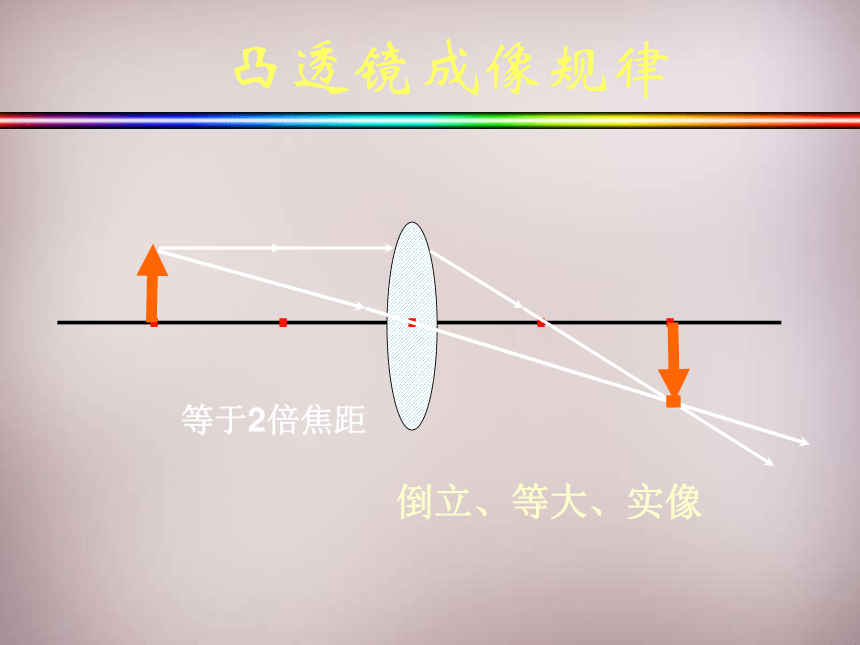

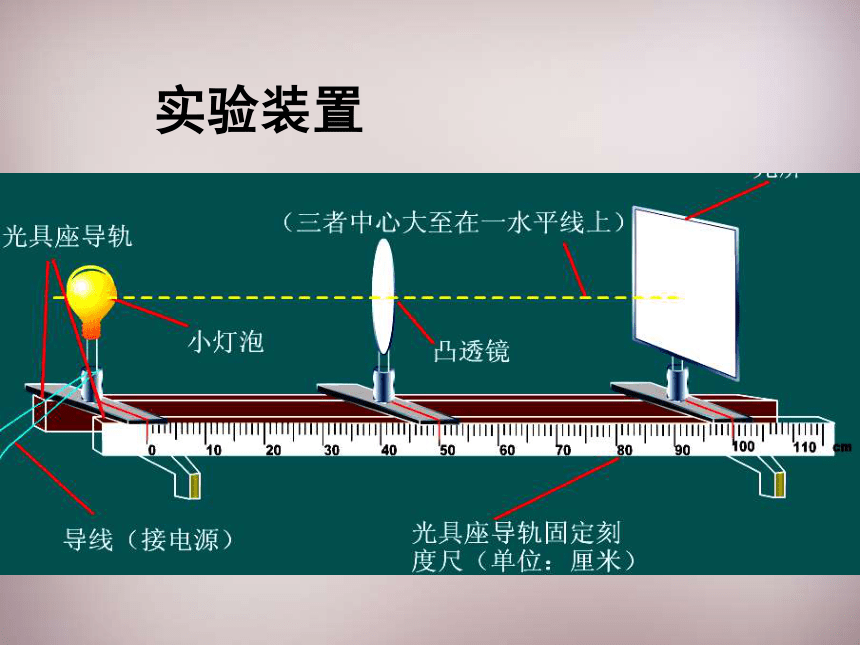

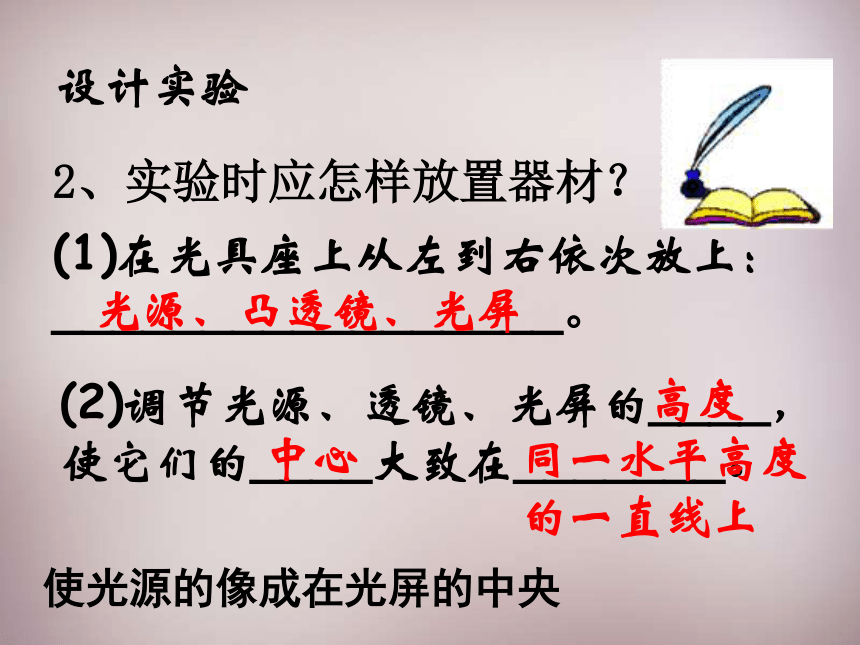

实验装置使光源的像成在光屏的中央(1)在光具座上从左到右依次放上：_________________。光源、凸透镜、光屏(2)调节光源、透镜、光屏的____，使它们的____大致在_______。高度中心同一水平高度的一直线上设计实验2、实验时应怎样放置器材？ 几个物理名词物体到透镜中心的距离——物距（ ）像到透镜中心的距离——像距（ v ）F1F2f1f2vuu0凸透镜成像规律大于2倍焦距倒立、缩小、实像凸透镜成像规律等于2倍焦距倒立、等大、实像凸透镜成像规律小于2倍焦距

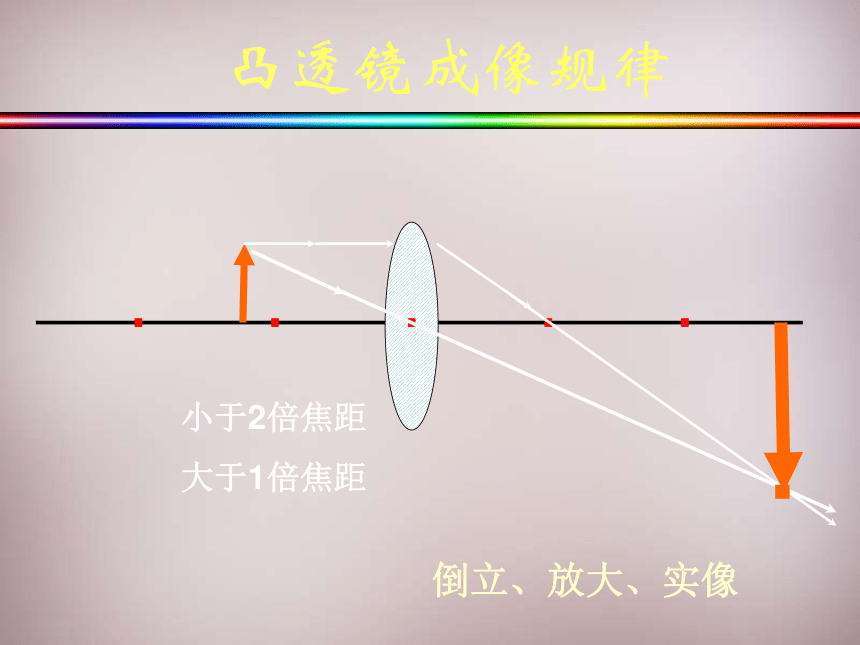

大于1倍焦距倒立、放大、实像凸透镜成像规律等于1倍焦距 不 成 像凸透镜成像规律小于1倍焦距 正立、放大、虚像一、凸透镜的成像规律：u>2f倒立缩小实像两侧fvf2f投影仪u物距小于焦距时成虚像随着物距减少，
像距增大，像变大
凸透镜成像规律记忆口诀分界点：一倍焦距分虚实，二倍焦距分大小；虚像的变化：虚像与物同侧正，物近像近像变小 实像的变化：实像与物异侧倒，物近像远像变大；检测预习 交流展示放大镜应用了哪种规律？生活中应用放大镜的实例。
放　大　镜２．放大镜成像的特点：正立、放大的虚像。１．放大镜实质就
是一个凸透镜原理利用凸透镜成正立放大虚像成像特点从放大镜观察到物体是一个正立，放大的虚像，像和物体在放大镜的同一侧，放大镜距离物体越近，得到的像就越小；反之越大。 1、虚实像的分界处是u=f处， 一焦分虚实
2、成放大像与缩小像的分界处是u=2f，二焦分大小
3、虚像同侧正（正立）实像异侧倒（倒立）小结： 4、成实像时，u越小，v越大，像越大。物距越小像越大。（物近像远，像变大）
5、成虚像时，u越小，像越小。物距越小像越小。 教学目标一、知道凸透镜成像的规律。
二、了解放大镜的工作原理。
三、通过实验探究，得出凸透镜成像的规律。
四、养成积极主动与他人交流、合作的习惯。
1、用凸透镜正对着太阳，发现在凸透镜的另一侧10cm处的光屏上得到一个亮点，寻那么将点燃的蜡烛放在位于凸透镜前15cm处时，光屏上得到的像是（　）
A、正立放大的像　 B、正立缩小的像
C、倒立缩小的像　 D、倒立放大的像
D请你选一选！设计课题预备实验105论证口诀练习拓展挑战返回结束应用 2、某物体放在离凸透镜20cm处，无论怎样移动光屏，光屏上始终得不到像，则该凸透镜的焦距可能是（ ）
A、30 cm B、15 cm
C、10 cm D、5 cmA设计课题预备实验105论证口诀练习拓展挑战返回结束应用 3、使用投影仪时，要增大银幕上的画面，投影仪应 银幕，同时镜头应 投影片。（选填“远离”或“移近”）
运用与挑战 ： 小明同学在一次实验中，不小心用书本挡住了部分凸透镜，你认为此时在光屏上所成的像是一半呢还是完整的？你准备如何验证你的想法呢？
设计课题预备实验105论证口诀练习拓展挑战返回结束应用（1）f=20cm u=30cm 则v在什么范围内？（2）f=15cm u=40cm 则v在什么范围内？（3）f=10cm u=6cm 则v在什么范围内？（4）在光具座上，光源对准零刻度线，焦距为15cm的凸透镜放在30cm的刻度上，则光屏在什么位置可以看到怎样的像？若将透镜移至20cm处，则光屏在什么范围内可以找到像？巩固练习: 某同学做”凸透镜成像”实验时,把光屏移到离凸透镜16CM处,使在光屏上出现烛焰的倒立.放大.清晰的像,则该同学使用的凸透镜的焦距可能是( )
A.6CM B.8CM .C12CM D.18CM A作业：课堂作业：p72页1、2、3、4、5题。
导学（预习）：a、眼睛成像原理、近视和远视原理、怎样矫正？眼镜的度数怎样计算？b、照相机是哪种原理应用？
c、显微镜和望远镜工作的原理分别是什么？提升：教师的收获1、
