九年级物理下册第十八章家庭电路与安全用电难点解析
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、 “安全用电，珍惜生命”是每个公民应有的意识。下列关于家庭电路说法正确的是（ ）
A．家庭电路起火时，应先用水扑灭，然后再断开电路
B．空气开关跳闸，一定是家庭电路出现短路导致的
C．三脚插头最长的脚折弯后，插在两孔插座上使用
D．使用测电笔时，手要接触笔尾的金属体
2、下列对图示实验的解释，正确的是（ ）
A．图甲中的实验可得出磁铁异名磁极相互排斥
B．图乙中的实验可得出磁场能够产生电流
C．图丙中的实验能表示机械能转化为电能
D．图丁中的测电笔的氖管发光说明它与火线接触

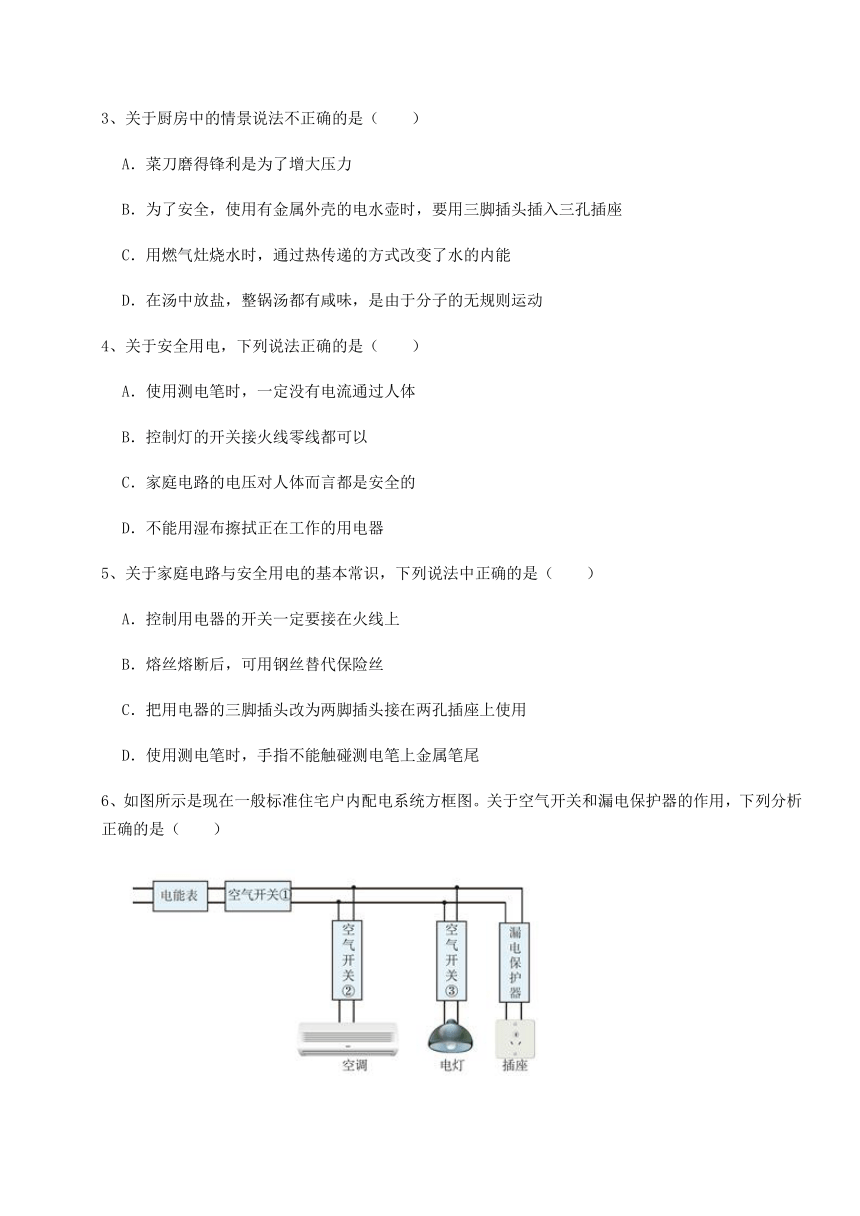

3、关于厨房中的情景说法不正确的是（ ）
A．菜刀磨得锋利是为了增大压力
B．为了安全，使用有金属外壳的电水壶时，要用三脚插头插入三孔插座
C．用燃气灶烧水时，通过热传递的方式改变了水的内能
D．在汤中放盐，整锅汤都有咸味，是由于分子的无规则运动
4、关于安全用电，下列说法正确的是（ ）
A．使用测电笔时，一定没有电流通过人体
B．控制灯的开关接火线零线都可以
C．家庭电路的电压对人体而言都是安全的
D．不能用湿布擦拭正在工作的用电器
5、关于家庭电路与安全用电的基本常识，下列说法中正确的是（ ）
A．控制用电器的开关一定要接在火线上
B．熔丝熔断后，可用钢丝替代保险丝
C．把用电器的三脚插头改为两脚插头接在两孔插座上使用
D．使用测电笔时，手指不能触碰测电笔上金属笔尾
6、如图所示是现在一般标准住宅户内配电系统方框图。关于空气开关和漏电保护器的作用，下列分析正确的是（ ）

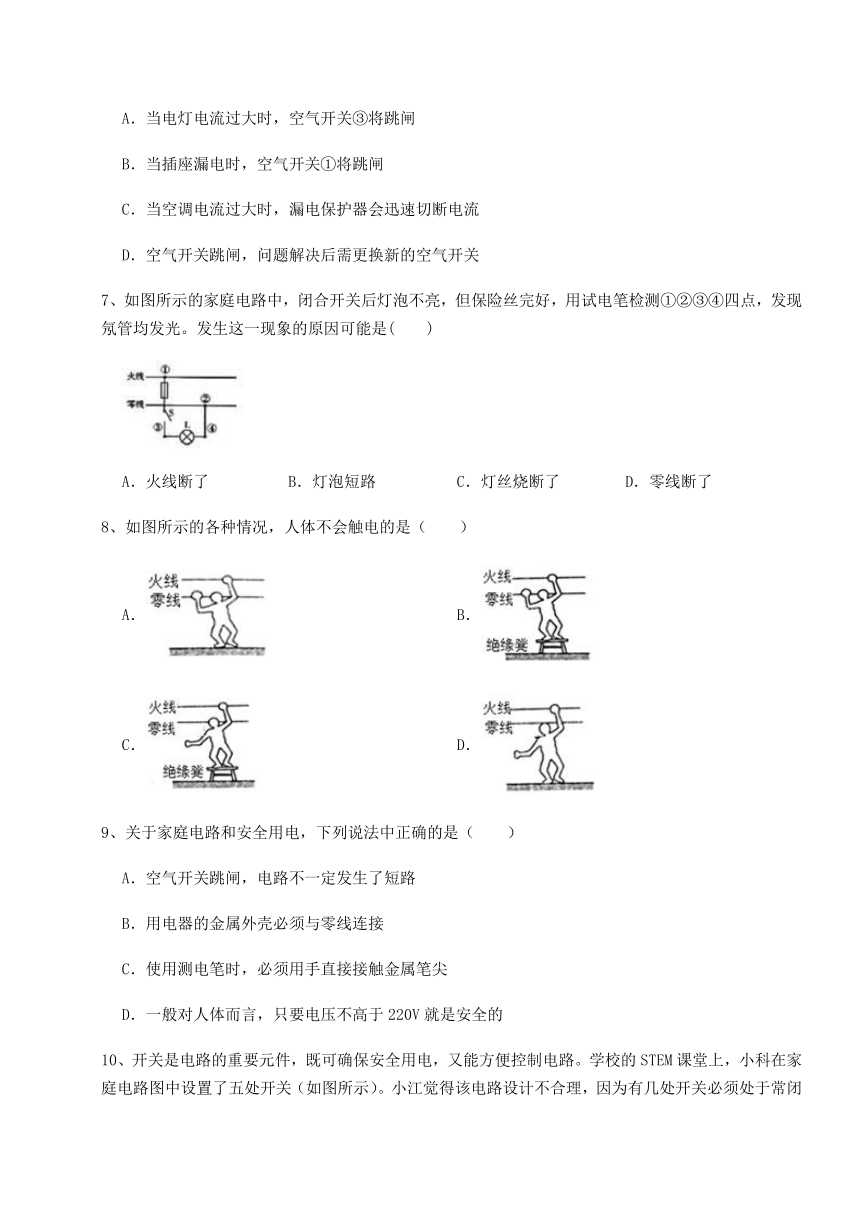

A．当电灯电流过大时，空气开关③将跳闸
B．当插座漏电时，空气开关①将跳闸
C．当空调电流过大时，漏电保护器会迅速切断电流
D．空气开关跳闸，问题解决后需更换新的空气开关
7、如图所示的家庭电路中，闭合开关后灯泡不亮，但保险丝完好，用试电笔检测①②③④四点，发现氖管均发光。发生这一现象的原因可能是( )
A．火线断了 B．灯泡短路 C．灯丝烧断了 D．零线断了
8、如图所示的各种情况，人体不会触电的是（ ）
A． B．
C． D．
9、关于家庭电路和安全用电，下列说法中正确的是（ ）
A．空气开关跳闸，电路不一定发生了短路
B．用电器的金属外壳必须与零线连接
C．使用测电笔时，必须用手直接接触金属笔尖
D．一般对人体而言，只要电压不高于220V就是安全的

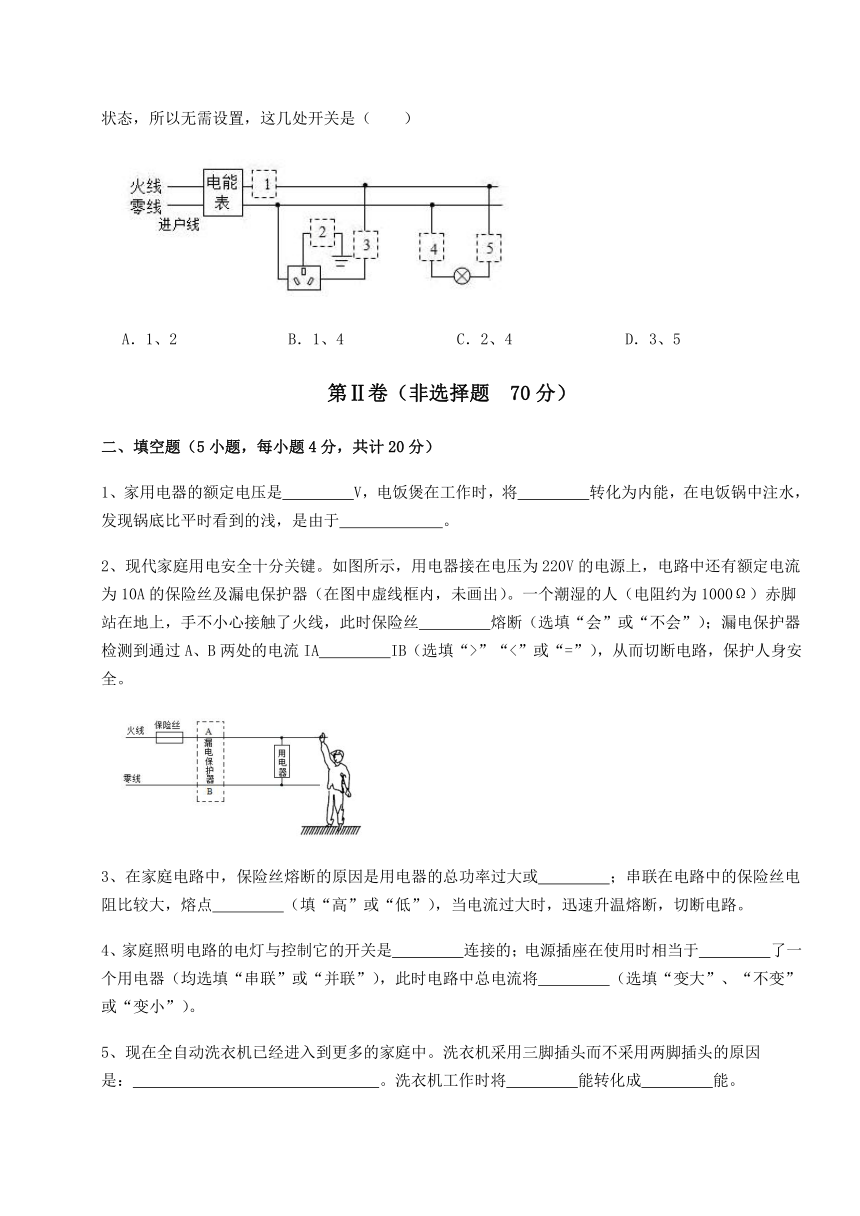

10、开关是电路的重要元件，既可确保安全用电，又能方便控制电路。学校的STEM课堂上，小科在家庭电路图中设置了五处开关（如图所示）。小江觉得该电路设计不合理，因为有几处开关必须处于常闭状态，所以无需设置，这几处开关是（ ）
A．1、2 B．1、4 C．2、4 D．3、5
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、家用电器的额定电压是 V，电饭煲在工作时，将 转化为内能，在电饭锅中注水，发现锅底比平时看到的浅，是由于 。
2、现代家庭用电安全十分关键。如图所示，用电器接在电压为220V的电源上，电路中还有额定电流为10A的保险丝及漏电保护器（在图中虚线框内，未画出）。一个潮湿的人（电阻约为1000Ω）赤脚站在地上，手不小心接触了火线，此时保险丝 熔断（选填“会”或“不会”）；漏电保护器检测到通过A、B两处的电流IA IB（选填“>”“<”或“=”），从而切断电路，保护人身安全。
3、在家庭电路中，保险丝熔断的原因是用电器的总功率过大或 ；串联在电路中的保险丝电阻比较大，熔点 （填“高”或“低”），当电流过大时，迅速升温熔断，切断电路。
4、家庭照明电路的电灯与控制它的开关是 连接的；电源插座在使用时相当于 了一个用电器（均选填“串联”或“并联”），此时电路中总电流将 （选填“变大”、“不变”或“变小”）。
5、现在全自动洗衣机已经进入到更多的家庭中。洗衣机采用三脚插头而不采用两脚插头的原因是： 。洗衣机工作时将 能转化成 能。
三、简答题（5小题，每小题10分，共计50分）
1、为了检查客厅里两盏“220V 100W”的电灯L1、L2存在的故障，小华将火线上的保险丝取下，换上了一盏相同规格的灯泡L0，如图．当同时闭合总开关S和S1时，发现L0不亮，当同时闭合总开关S和S2时，发现L0正常发光．若故障只存在于L1、L2本身，请你帮助小华判断：L1、L2存在的故障。
2、安装照明电路时，如果装保险丝时拧得不紧，往往容易熔断.为什么？
3、假期里，小明随爸爸回老家看望爷爷和奶奶，他们准备给两位老人家里安装一台空调．爸爸说，要安装空调，还需要将原来老化的较细的导线换成较粗的导线．请你说说如果仍用原来的导线安装空调会有什么安全隐患，为什么？
4、如图是一幅触电急救常识宣传画．请你给它配上简要的文字说明．
5、多数火灾都是因电流过大造成的。
⑴引起电流过大的原因有哪些
⑵请根据所学的物理知识解释:为何电流过大容易引起火灾。
-参考答案-
一、单选题
1、【答案】D
【解析】A．家庭电路起火时，要先断开电路，再用水扑灭，因为一般情况下，水是导体，直接用水扑灭由于电路原因的起火，会造成触电等事故，A不符合题意；
B．空气开关跳闸是由于电路电流过大引起的，而引起电路电流过大的原因有两个：一是电路出现短路，二是电路总功率过大，B不符合题意；
C．三脚插头的第三个脚接在地线上，在金属外壳的用电器外壳带电时，及时将电导走，从而避免人体触电，若三脚插头插在两孔插座上使用，则它的第三个脚没起作用，C不符合题意；
D．使用测电笔时，手要接触笔尾的金属体，当测电笔接触火线时，才能构成回路，让氖管发光，D符合题意。
故答案为：D。
【分析】（1）家庭电路起火时，先关掉电源，然后用水扑灭；
（2）空气开关跳闸有两个原因：电路发生短路，电路中用电器总功率过大；
（3）三脚插头的第三个脚接在地线上，在金属外壳的用电器外壳带电时，及时将电导走，从而避免人体触电；
（4）使用测电笔时，手要接触笔尾的金属体，当测电笔接触火线时，才能构成回路。
2、【答案】D
【解析】A．甲图中的实验可得出磁铁异名磁极相互吸引，A项错误；
B．乙图中的奥斯特实验说明了电流周围存在磁场，B项错误；
C．丙图中的实验能量转化是电能转化为机械能，C项错误；
D．丁图中的测电笔接触火线氖管发光，D项正确；
故答案为：D
【分析】两孔插座遵循遵循左零右火的连线，三孔插座遵循遵循左零右火上接地的连线，火线有电，零线没有电。
3、【答案】A
【解析】A．菜刀磨得锋利，是在压力一定时，通过减小受力面积来增大压强,A错误，符合题意；
B．把三脚插头插入三孔插座里，在把用电部分连入电路的同时，也把电水壶的金属外壳与大地连接起来，防止了外壳带电引起的触电事故，B正确，不符合题意；
C．用燃气灶烧水时，水从火焰中吸收热量，温度升高，是利用热传递的方式改变物体内能的，C正确，不符合题意；
D．在汤中放盐，整锅汤都有咸味，是盐分子不停地做无规则运动的结果，D正确，不符合题意。
故答案为：A。
【分析】通过压强公式p=F/S可以看出，增加压强可以通过增加压力和减小受力面积实现。
4、【答案】D
【解析】A．在使用测电笔时，用手接触笔尾的金属体，笔尖接触火线，测电笔氖管立即发出桔红色的光，有微小电流通过人体，一般是微安级，故A错误；
B．开关接在火线和接在零线上都能控制灯泡，但是接在火线上，当开关断开时，能切断火线；开关接在零线上，开关断开时，灯泡连接着火线，不安全，故B错误；
C．家庭电路的电压是220V，而对人体而言安全电压不高于36V，故C错误；
D．不能用湿布擦拭正在工作的用电器，水是导体，容易发生漏电事故，故D正确。
故答案为：D。
【分析】测电笔是用来辨别火线和零线的，使用测电笔辨别时，用手触及笔尾的金属部分，笔尖接触电线，若氖管发光则为火线，否则为零线，氖管试电笔与人体串联，氖管发光时，有电流通过人体。
家庭电路中开关应该接在灯泡与火线之间；家庭电路的电压为220V，对人体的安全电压不高于36V。
5、【答案】A
【解析】A．从安全用电的角度来分析，开关必须串联在火线和用电器之间，故A正确；
B．钢丝的电阻小、熔点高，在电流过大时，产生的热量不容易达到熔点，因此钢丝不会熔断，起不到保险的作用。故B错误；
C．把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故C错误；
D．使用测电笔时，手不能接触笔尖的金属体，否则会发生触电事故，手指要接触测电笔上金属笔尾，故D错误。
故答案为：A。
【分析】开关用电器的开关连接在火线上，更安全；铜丝不能代替保险丝；有金属外壳的用电器，金属外壳要接地；使用测电笔时，手要接触金属笔尾。
6、【答案】A
【解析】A．当电灯电流过大时，空气开关③将跳闸，A符合题意；
B．当插座漏电时，漏电保护器将会跳闸，B不符合题意；
C．当空调电流过大时，空气开关③将跳闸，C不符合题意；
D．空气开关跳闸，问题解决后不需更换新的空气开关，D不符合题意。
故答案为：A。
【分析】当电路漏电时，漏电保护器能自动“跳闸”对人或电路起到保护作用；当电路中的电流过大时，空气开关会断开电路。
7、【答案】D
【解析】A.如果火线断了，那么四个点都不会发光，故A不合题意；
B.如果灯泡短路，那么电流从正极到负极没有用电器，肯定会发生短路，那么保险丝会被烧断，故B不合题意；
C.如果灯丝烧断了，那么②点和④点与火线断开，试电笔肯定不会发光，故C不合题意；
D.如果零线断了，那么没有通路，因此灯泡不会发光；由于四个点与火线相连，所以测电笔会发光，故D符合题意。
故选D。
【分析】对各个选项中故障对应的现象进行推测，哪个与题干描述一致，哪个就是正确选项。
8、【答案】C
【解析】A．一个手接触火线，一个手接触零线，形成了通路，使电流通过人体，故会发生触电事故，A不符合题意；
B．虽然站在绝缘凳上，但一个手接触火线，一个手接触零线，形成了通路，使电流通过人体，故会发生触电事故，B不符合题意；
C．人站在干燥的木凳上，一只手与火线相连，不会形成了通路，因此不会有电流通过人体，故不会发生触电事故，C符合题意；
D．站在地上与火线相连，电流通过人体流入大地，故会发生触电事故，D不符合题意。
故答案为：C。
【分析】有电流通过人体时，可能造成人触电；低压触电分为单线触电和双线触电。
9、【答案】A
【解析】A．家庭电路中总功率过大或发生短路时，空气开关会跳闸，A符合题意；
B．家用电器的金属外壳要与大地相连，若金属外壳带电，电流会通过地线导入大地，避免触电，B不符合题意；
C．使用测电笔时，必须用手接触笔尾的金属体，不能与笔尖金属体接触，C不符合题意；
D．不高于36V的电压对人体是安全的，D不符合题意。
故答案为：A。
【分析】引起电路中电流过大的原因有两个：一是电路发生短路；二是用电器总功率过大。
家用电器的金属外壳要与大地相连，若金属外壳带电，电流会通过地线导入大地，避免触电。
使用测电笔时，应让手与笔尾的金属体接触，不能与笔尖金属体接触。
对人体的安全电压是不超过36V。
10、【答案】C
【解析】在家庭电路中，电路的总开关应该接在干路中，在电能表之后，故1合理；三孔插座中，中间的孔接地，不要开关控制，故2是不合理的；三孔插座的右孔接的是火线，开关3控制的是火线，故3合理；控制灯泡的开关应该接在火线和灯泡之间，不能接在零线与灯泡之间，故4不合理，5合理。综上所述，无需设置的是2、4。
故答案为：C。
【分析】为了用电安全，开关必须要控制火线，当开关断开时，用电器不带电。
二、填空题
1、【答案】220；电能；光的折射
【解析】家用电器的额定电压是220V。
电饭煲在工作时，需要煮熟食物，所以将电能主要转化为内能。
在电饭锅中注水，发现锅底比平时看到的浅，是由于光的折射现象引起的。
【分析】家庭电路中的电压为220v，电流通过导体时会产生热量，此现象就是电流的热效应，利用热效应工作的用电器例如电水壶、电暖气等；光从一种介质斜射入另一种介质中时，光的传播路程会发生偏折，即光的折射，折射角和入射角的大小关系，明确处在空气中的角最大即可。
2、【答案】不会；>
【解析】保险丝熔断是由于电路中电流过大，而电路电流过大的原理有：电路中总功率过大和电路中有短路现象，而此时手接触火线是电路中出现了触电事故，这不会引起保险丝熔断，而是漏电保护器切断电流。
由图示电路知，人体接触火线后，电流直接通过人体流向大地而形成回路，没有电流通过火线，且此时人体电阻较小，通过人体的电流较大，所以IA>IB
【分析】根据欧姆定律求出通过人体的电流，根据欧姆定律求出总电流，然后与保险丝的额定电流以及漏电保护器切断电路的电流相比较，然后判断它们那个对人体起保护作用。
3、【答案】短路；低
【解析】在家庭电路中，因电流过大导致保险丝熔断的原因有：①电路中发生短路故障；②用电器的总功率过大。
保险丝是用电阻较大、熔点较低的铅锑合金制成的，这样做是为了在电路中电流过大时，保险丝能产生较多的热量，使保险丝迅速熔断，从而起到保护电路的作用。
【分析】电路中电流过大的原因可能是短路，也可能是是用电器的总功率过大；这两种情况都会使保险丝烧断或跳闸，使家里的其它用电器停止工作；保险丝熔点低，可以及时断开电路。
4、【答案】串联；并联；变大
【解析】根据家庭电路的接法，开关与被控用电器之间是串联的；家庭电路中的连接，用电器之间是并联的，所以电源插座在使用时相当于并联一个用电器；此时电路中总电流将变大。
【分析】家庭电路中的电压为220v，用电器与开关是串联关系，所有的用电器都是并联关系。
5、【答案】金属外壳与地线相连防止触电；电；机械
【解析】洗衣机采用三脚插头的好处是：三脚插头最上面的脚与金属外壳相连，再通过三脚插座与地线相连，能避免金属外壳带电造成的人体触电事故。洗衣机工作时，将电能转化为转筒转动时的机械能。
【分析】利用三脚插头可以使用电器的金属外壳接地，避免人体触电；电动机将电能转化为机械能。
三、简答题
1、【答案】【解答】“220V、100W”的电灯串联接入电路，当只闭合S、S1时发现L0不亮，说明L0、L2所在电路出现了断路；
“220V、100W”的电灯串联接入电路当只闭合S、S2时，L0正常发光，不发光，说明L0两端的电压为220V，L1两端电压为0，是因为L1被短路，使L0直接接在电源上，正常发光
【解析】【分析】将“220V、100W”的电灯按表格中提供的接法接入电路，是把此灯串联接入电路。
若电灯恰能正常发光，说明开关闭合的那条支路短路，使该灯直接接在电源上；
若电灯比正常发光暗，说明开关闭合的那条支路的灯与该灯串联接入电路，所分电压低于220V，这条支路正常；
若电灯不发光，说明开关闭合的那条支路有开路。
据此分析判断。
2、【答案】如果保险丝拧得不紧，保险丝和接线柱的接触电阻就会增大，通电时，保险丝和接线柱的接触部分冰会发热，时间长了就容易熔断.
【解析】【分析】本题考查学生安全用电及焦耳定律的知识。如果保险丝拧得不紧，保险丝和接线柱的接触电阻就会增大，由Q=I2Rt可知，通电时，保险丝和接线柱的接触部分会发热，时间长了就容易熔断。
3、【答案】解：安装空调后，使电路的总功率变大，而电源电压不变，由P=UI可知电路中的电流变大；如果仍用原来的导线，电阻较细、电阻较大，根据焦耳定律Q=I2Rt可知，在同样的时间内，电流通过导线产生较多的热量，容易烧坏绝缘皮而引起火灾；而换成较粗的导线，电阻变小、产生的热量减少，就不会产生上述危险
【解析】【分析】家庭电路里安装空调后，电路的总功率变大，使电路中的电流变大，如果用原来的导线，在同样的时间内，电流通过导线产生较多的热量，容易烧坏绝缘皮而引起火灾；而换成较粗的导线，电阻变小，减少产生的热量．据此分析回答
4、【答案】【解答】发现有人触电时，应立即切断电源
【解析】【解答】由图中的情景可知：发现有人触电时，应立即切断电源．
故答案为：发现有人触电时，应立即切断电源
【分析】人触电的原因是人体直接或间接接触了火线或与火线连通的部分，如果发现有人触电，首先切断电源或用绝缘体将电线挑开让触电人脱离电源，再实施抢救．
5、【答案】解 ⑴家庭电路中电流过大的原因：短路；用电器总功率过大（也称为负载过大）
⑵根据焦耳定律Q＝I2Rt，在通电时间t和电阻R不变情况下，电流I越大，电线产生的热量Q就越多，所以容易引起火灾。
【解析】【分析】（1）引起电路中电流过大的原因有两个：一是电路发生短路；二是用电器总功率过大.
（2）焦耳定律：电流通过导体产生的热量，与电流的平方成正比，与导体的电阻成正比，与通电时间成正比.
