(共23张PPT)
1
*
小熊的困惑
创设情景，明确目标
1
*
四 光的折射
1
*

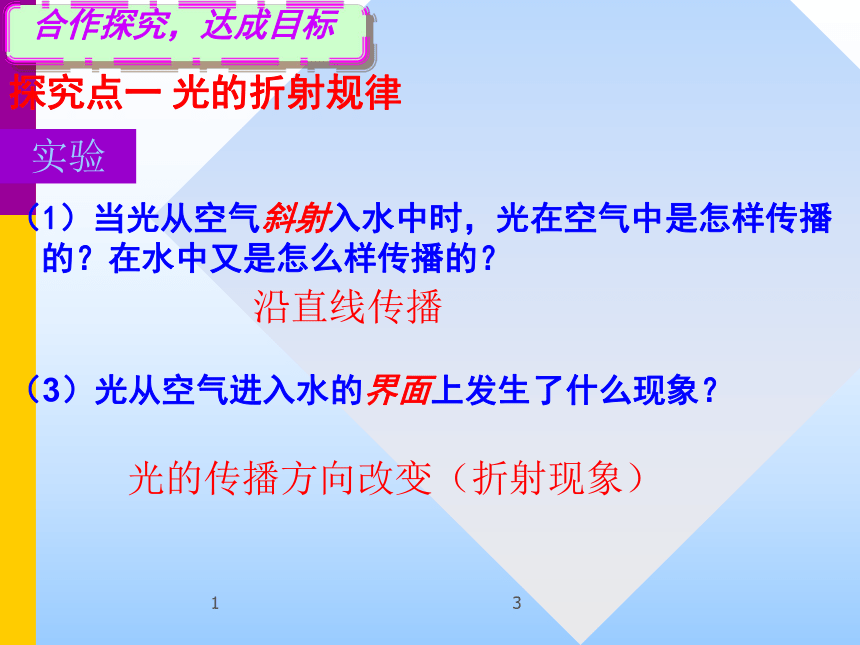

实验
（1）当光从空气斜射入水中时，光在空气中是怎样传播的？在水中又是怎么样传播的？
（3）光从空气进入水的界面上发生了什么现象？
沿直线传播
光的传播方向改变（折射现象）
探究点一 光的折射规律
合作探究，达成目标
1
*

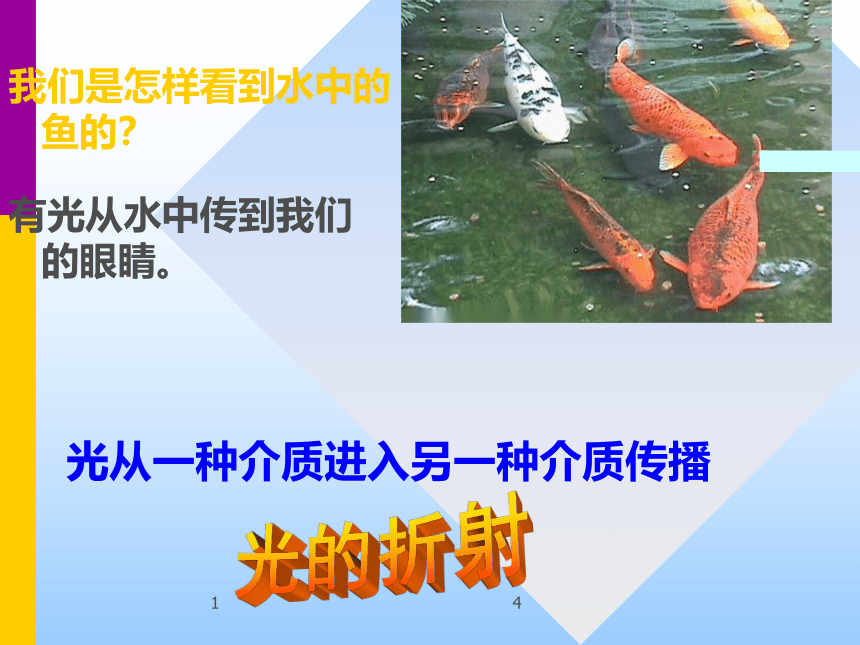

我们是怎样看到水中的鱼的？
有光从水中传到我们的眼睛。
光从一种介质进入另一种介质传播
1
*

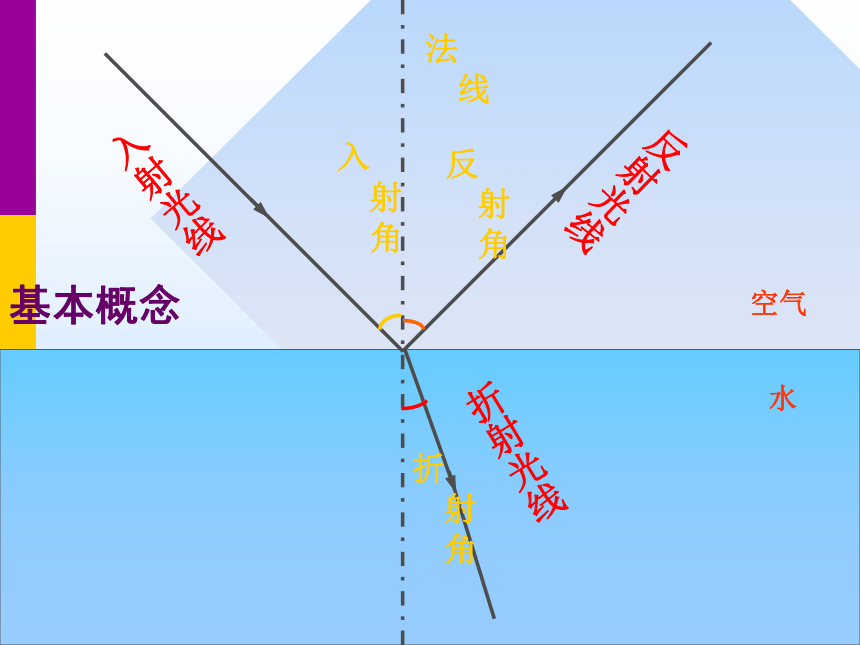

空气
水
入射光线
反射光线
折射光线
法线
入射角
反射角
折射角
基本概念
1
*

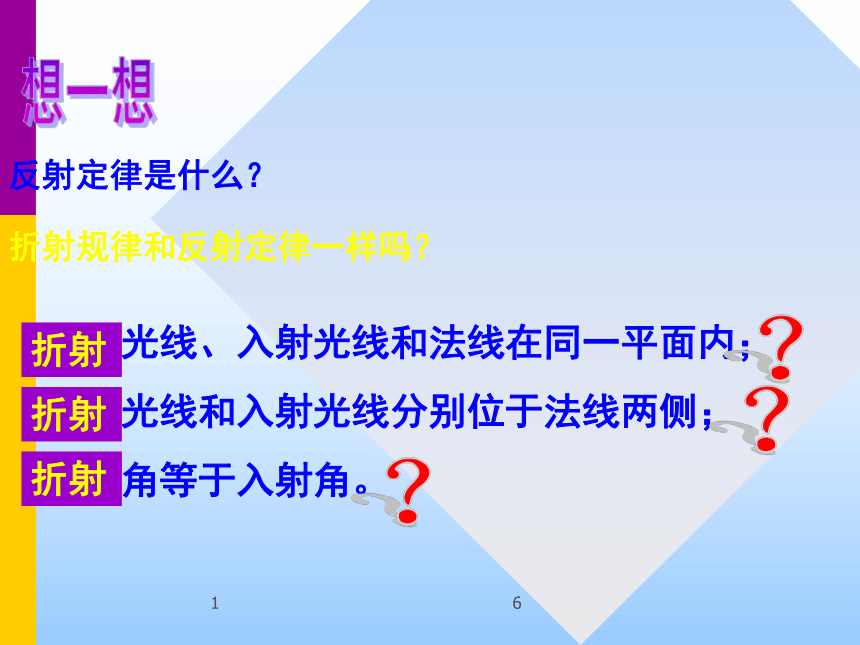

反射定律是什么？
反射光线、入射光线和法线在同一平面内；
反射光线和入射光线分别位于法线两侧；
反射角等于入射角。
折射规律和反射定律一样吗？
折射
折射
折射
1
*

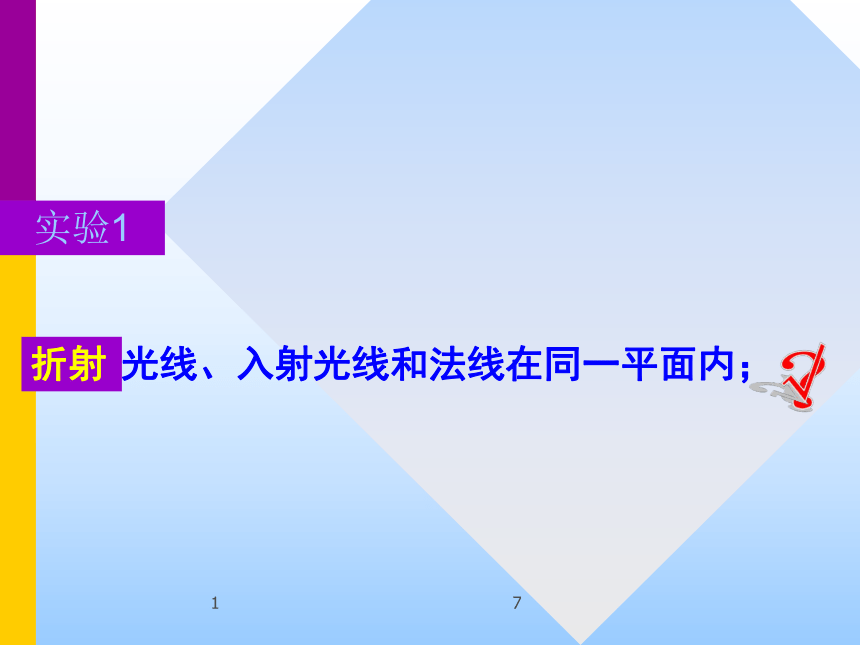

实验1
反射光线、入射光线和法线在同一平面内；
折射
1
*

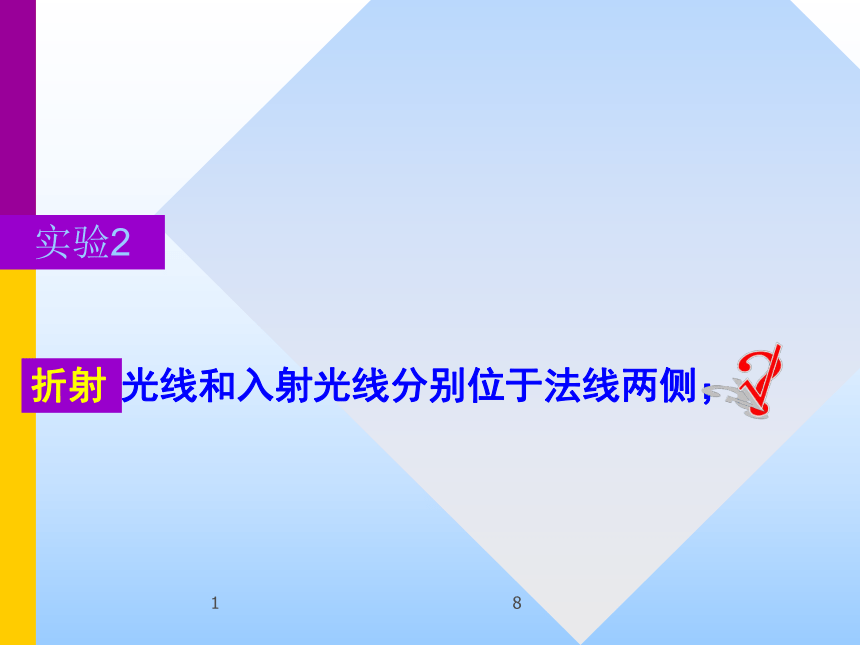

反射光线和入射光线分别位于法线两侧；
折射
实验2
1
*
空气
水
水
空气
折射角
入射角
折射角
入射角
折射角
入射角
＞
＜
＝
反射角等于入射角
折射
实验3
1
*
根据光速
空气
水
A
N
O
C
A
O
N
C
大
大 大
小 小
1
*
折射光线、入射光线、法线在同一 内；
折射光线和入射光线分别位于 两侧
光从空气斜射入另一种介质时,折射角 入射角
光从另一种介质斜射入空气时,折射角 入射角
光垂直入射时,传播方向_______,折射角 入射角
1
*
有一光线斜射入水中，下图中折射光线正确的是( )
B
1
*
在入射角相同的情况下，光从空气斜射入不同的介质，折射角相同吗？
结论
不同
水对光的折射程度比玻璃
小
水
玻璃
不同的介质对光的折射程度
1
*
针对训练
1.（中考 上海）光从空气射入水中，入射角为0°，折射角为（ ）
A．0° B．30° C．45° D．60°
2.（中考 河池）如图所示，当一束光从空气中斜射向水面时，会同时发生反射和折射现象．下面哪一幅图能正确表示反射光线和折射光线的传播方向
（ ）
A
B
1
*
P
P’
水中的筷子为什么向上弯折了？
1
*
你能解释海市蜃楼的形成吗
1
*
彩虹是由于阳光射到空中的水滴里，发生折射造成的。
1
*
水中的鱼看上去比实际的位置要浅．
1
*
水中的鱼看岸上的树是变高了，还是变矮了？
1
*
针对训练
3. 潜水员潜入水底后，再看岸边的树梢，
它感觉到树梢 （ ）。
A.变矮了 B.变高了 C.高度不变 D.无法确定
4. （2013 镇江）如图所示．建筑物在河中的“倒影”是由光的 所形成的虚像，这些“倒影”看起来比建筑物本身“暗”一些，主要是因为有一部分光发生 进入了水中．
5.（2013 福建）如图所示，岸边的渔民看到水
中的“鱼”，实际上是由于光的 形成的鱼
的像；有经验的渔民知道，用鱼叉插鱼时要
朝着所看到的“鱼”更 （选填“深”或“浅”）
一些的位置插去，才能插到鱼．
B
反射
折射
折射
深
1
*
三线共平面，法线居中间，
两角不相等，空气中角大。
1.光的折射规律
2.利用光的折射解释现象
早晨见到的太阳
天上的彩虹
筷子变折
硬币重现
池水变浅
海市蜃楼
总结梳理，内化目标
1
*
1．池水看起来比实际的要_________，这是由于光从________射入________时发生的________造成的，看到的是实际池底的________像．
浅
水
空气
折射
虚
达标检测，反思目标
1
*
2．如图所示，OB是一束光线由空气射到水面后的反射光线，在图中画出入射光线，标出入射角的度数，并画出折射光线的大致方向．
