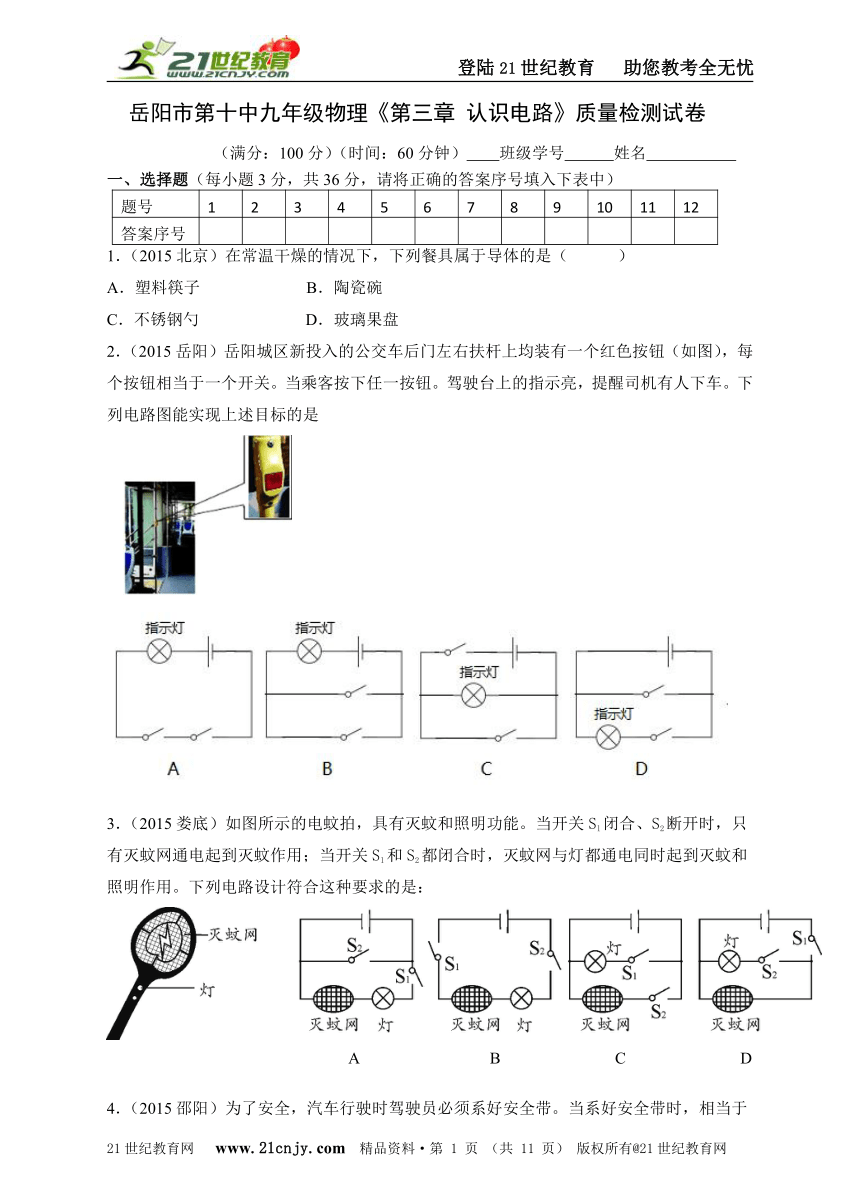

岳阳市第十中九年级物理《第三章 认识电路》质量检测试卷
（满分：100分）（时间：60分钟） 班级学号 姓名
一、选择题（每小题3分，共36分，请将正确的答案序号填入下表中）
题号
1
2
3
4
5
6
7
8
9
10
11
12
答案序号
1．（2015北京）在常温干燥的情况下，下列餐具属于导体的是（ ）
A．塑料筷子 B．陶瓷碗
C．不锈钢勺 D．玻璃果盘
2．（2015岳阳）岳阳城区新投入的公交车后门左右扶杆上均装有一个红色按钮（如图），每个按钮相当于一个开关。当乘客按下任一按钮。驾驶台上的指示亮，提醒司机有人下车。下列电路图能实现上述目标的是21·cn·jy·com
3．（2015娄底）如图所示的电蚊拍，具有灭蚊和照明功能。当开关Sl闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关Sl和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。下列电路设计符合这种要求的是： 【出处：21教育名师】

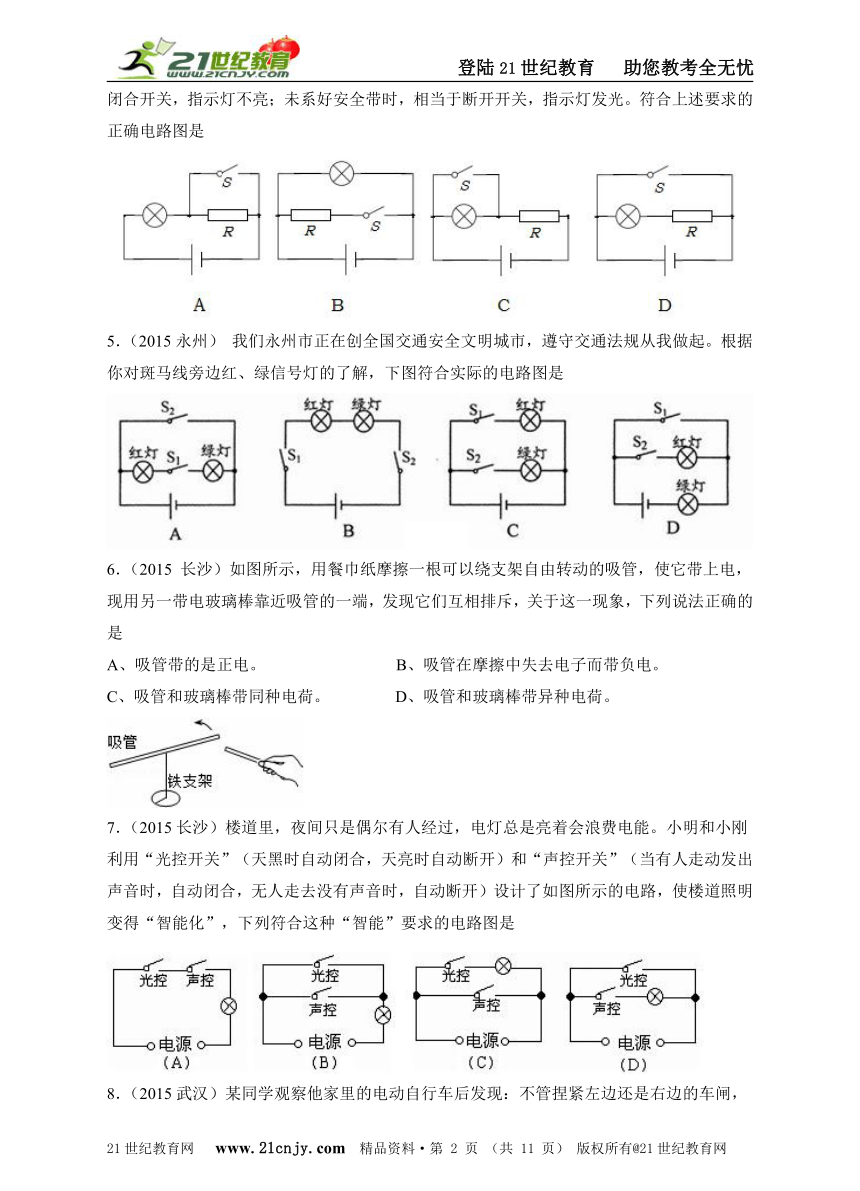

4．（2015邵阳）为了安全，汽车行驶时驾驶员必须系好安全带。当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。符合上述要求的正确电路图是21cnjy.com
5．（2015永州） 我们永州市正在创全国交通安全文明城市，遵守交通法规从我做起。根据你对斑马线旁边红、绿信号灯的了解，下图符合实际的电路图是www.21-cn-jy.com
6．（2015 长沙）如图所示，用餐巾纸摩擦一根可以绕支架自由转动的吸管，使它带上电，现用另一带电玻璃棒靠近吸管的一端，发现它们互相排斥，关于这一现象，下列说法正确的是21·世纪*教育网
A、吸管带的是正电。 B、吸管在摩擦中失去电子而带负电。
C、吸管和玻璃棒带同种电荷。 D、吸管和玻璃棒带异种电荷。
7．（2015长沙）楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。小明和小刚利用“光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走动发出声音时，自动闭合，无人走去没有声音时，自动断开）设计了如图所示的电路，使楼道照明变得“智能化”，下列符合这种“智能”要求的电路图是·世纪*教育网2·1·c·n·j·y

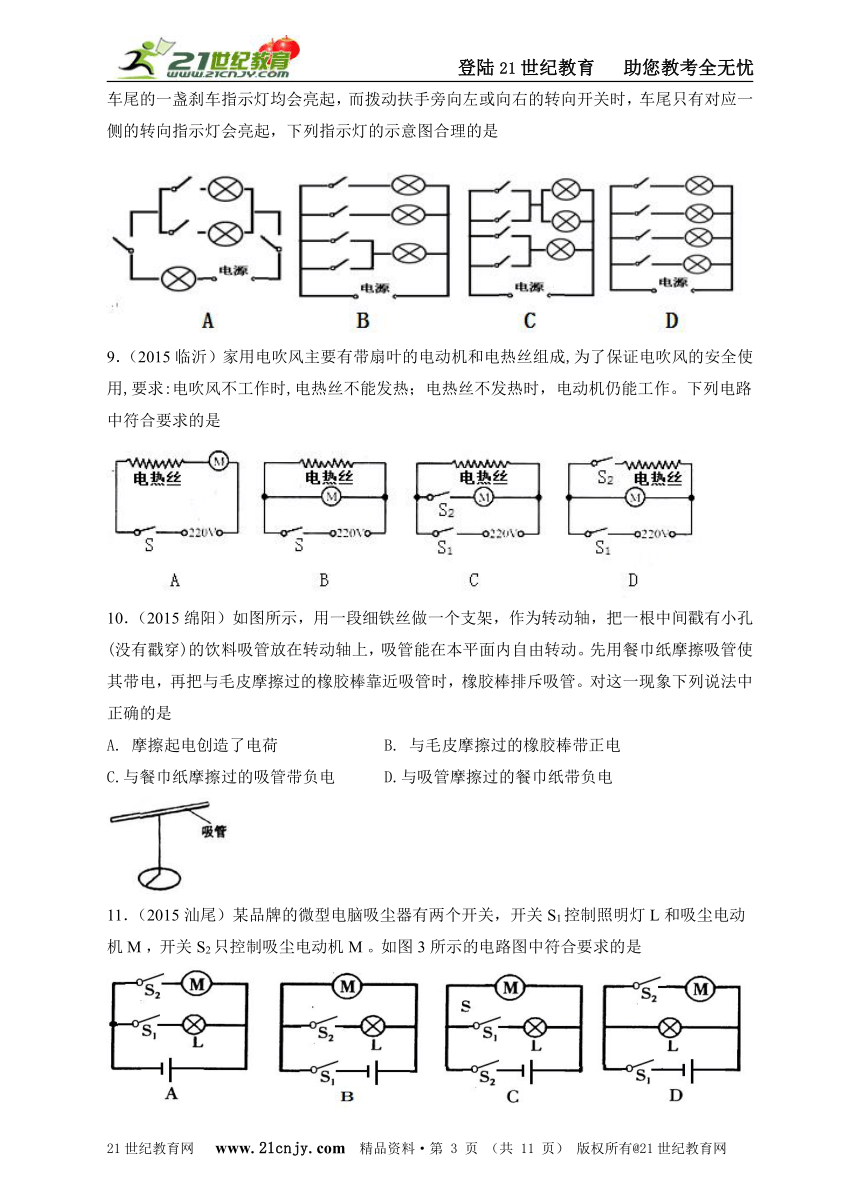

8．（2015武汉）某同学观察他家里的电动自行车后发现：不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，下列指示灯的示意图合理的是ww.21-cn-jy.comwww-2-1-cnjy-com
9．（2015临沂）家用电吹风主要有带扇叶的电动机和电热丝组成,为了保证电吹风的安全使用,要求:电吹风不工作时,电热丝不能发热；电热丝不发热时，电动机仍能工作。下列电路中符合要求的是2-1-c-n-j-y
10．（2015绵阳）如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔 (没有戳穿)的饮料吸管放在转动轴上，吸管能在本平面内自由转动。先用餐巾纸摩擦吸管使其带电，再把与毛皮摩擦过的橡胶棒靠近吸管时，橡胶棒排斥吸管。对这一现象下列说法中正确的是2·1· 21*cnjy*com
A. 摩擦起电创造了电荷 B. 与毛皮摩擦过的橡胶棒带正电
C.与餐巾纸摩擦过的吸管带负电 D.与吸管摩擦过的餐巾纸带负电
11．（2015汕尾）某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L?和吸尘电动机M?，开关S2只控制吸尘电动机M?。如图3?所示的电路图中符合要求的是来源：21·世纪·教育·网】

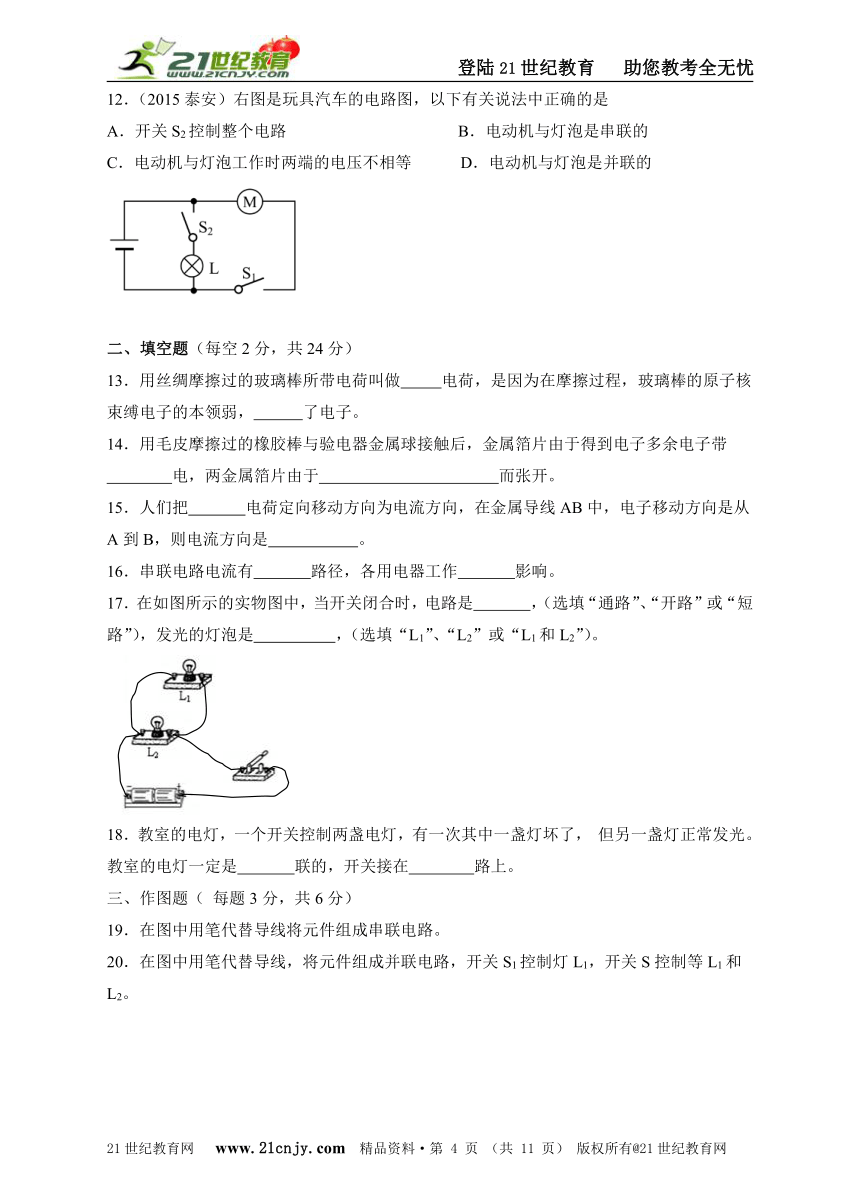

12．（2015泰安）右图是玩具汽车的电路图，以下有关说法中正确的是
A．开关S2控制整个电路 B．电动机与灯泡是串联的
C．电动机与灯泡工作时两端的电压不相等 D．电动机与灯泡是并联的
二、填空题（每空2分，共24分）
13．用丝绸摩擦过的玻璃棒所带电荷叫做 电荷，是因为在摩擦过程，玻璃棒的原子核束缚电子的本领弱， 了电子。【版权所有：21教育】
14．用毛皮摩擦过的橡胶棒与验电器金属球接触后，金属箔片由于得到电子多余电子带
电，两金属箔片由于 而张开。
15．人们把 电荷定向移动方向为电流方向，在金属导线AB中，电子移动方向是从A到B，则电流方向是 。
16．串联电路电流有 路径，各用电器工作 影响。
17．在如图所示的实物图中，当开关闭合时，电路是 ，（选填“通路”、“开路”或“短路”），发光的灯泡是 ，（选填“L1”、“L2”或“L1和L2”）。
18．教室的电灯，一个开关控制两盏电灯，有一次其中一盏灯坏了， 但另一盏灯正常发光。教室的电灯一定是 联的，开关接在 路上。
三、作图题（ 每题3分，共6分）
19．在图中用笔代替导线将元件组成串联电路。
20．在图中用笔代替导线，将元件组成并联电路，开关S1控制灯L1，开关S控制等L1和L2。
四、科学探究 题（每空2分，共24分）

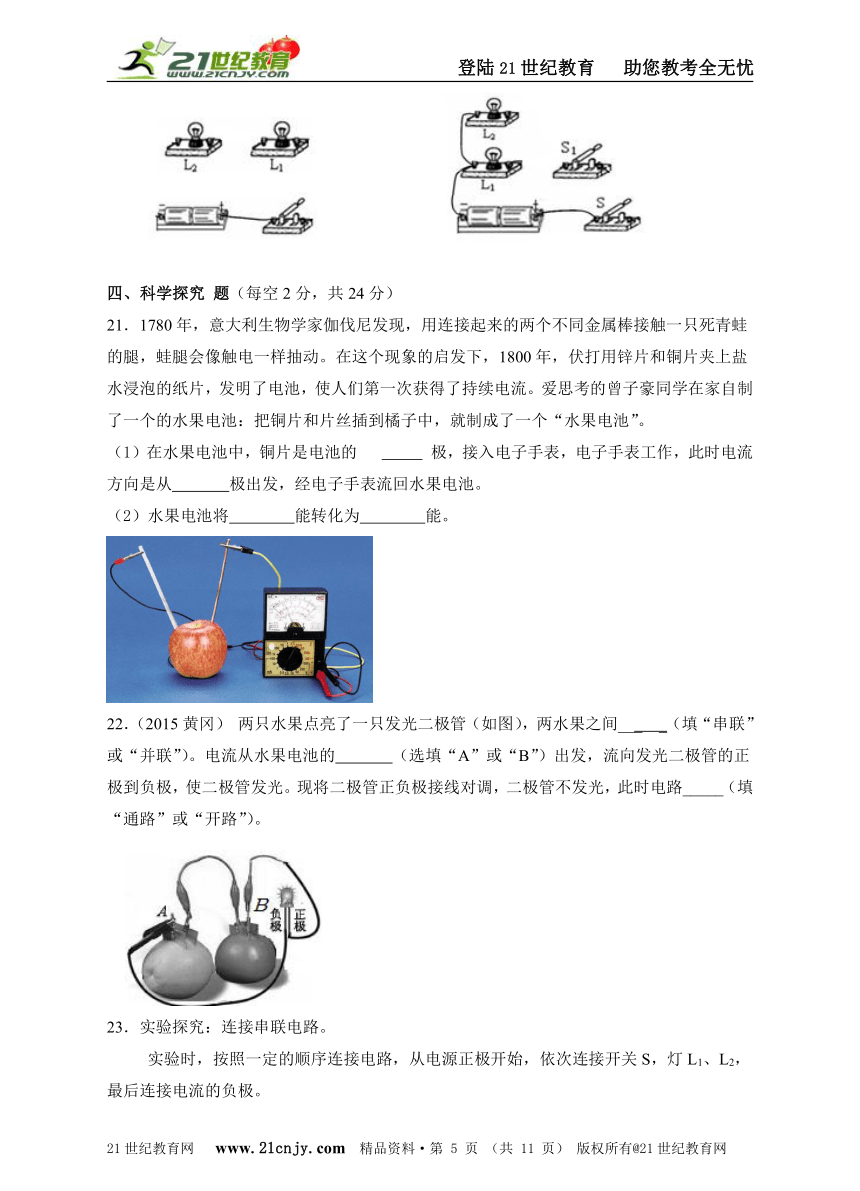

21．1780年，意大利生物学家伽伐尼发现，用连接起来的两个不同金属棒接触一只死青蛙的腿，蛙腿会像触电一样抽动。在这个现象的启发下，1800年，伏打用锌片和铜片夹上盐水浸泡的纸片，发明了电池，使人们第一次获得了持续电流。爱思考的曾子豪同学在家自制了一个的水果电池：把铜片和片丝插到橘子中，就制成了一个“水果电池”。
（1）在水果电池中，铜片是电池的 极，接入电子手表，电子手表工作，此时电流方向是从 极出发，经电子手表流回水果电池。
（2）水果电池将 能转化为 能。
22．（2015黄冈） 两只水果点亮了一只发光二极管（如图），两水果之间___ _（填“串联”或“并联”）。电流从水果电池的 （选填“A”或“B”）出发，流向发光二极管的正极到负极，使二极管发光。现将二极管正负极接线对调，二极管不发光，此时电路_____（填“通路”或“开路”）。
23．实验探究：连接串联电路。
实验时，按照一定的顺序连接电路，从电源正极开始，依次连接开关S，灯L1、L2，最后连接电流的负极。
（1）在连接电路过程中，开关应该是 的（选填“断开”或“闭合”）。
（2）闭合和断开开关，观察开关对两只灯泡的控制情况。改变开关在电路中的位置、依次连接，并填写观察结果。
（3）在串联电路中，开关的作用和它的位置 （选填“有关”或“无关”）。只要有一个地方开路，电路中就 （选填“有”或“没有”）电流。
开关的位置
电路图
观察结果
S在L1和电池负极之间
闭合开关S，灯L1、L2同时发光
S在L1和L2之间
S在L2和电池负极之间
闭合开关S，灯L1、L2同时发光
五、设计电路（每题5分，共10分）
24. 岳阳市第一人民医院的护士值班室与病床使用了一种呼唤装置。病人只需按下床头按钮，电铃报警，护士就知道是哪个病床在呼唤。电路元件如图所示（注意：有多少张床就按同样接法装多少盏电灯，图中只画出了两盏），患者只要按床头开关，他们就知道谁呼唤。请你为他们设计这个电路（你可以只研究没有两人同时按开关的情况）。
25.刘倩同学在通过交叉路口时，当有车辆通过时，信号灯为红色。当让行人通过时为绿色。她思考了一下，认为用单刀双掷开关比单刀开关更切合实际，于是她设计出行人信号灯的电路图。请你设计出她设计的电路。【出处：21教育名师】
岳阳市第十中九年级物理《第三章 认识电路》质量检测答卷
满分：100分 时量：60分钟
注意事项：1.答案一律写在答卷上，写上试卷上无效。
2.请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。21世纪教育网版权所有
3.凡是你自己作的图，应先使用铅笔作图，最后用0.5mm的黑色签字笔描清楚，线条要流畅、清晰，不能太细、太淡，否则影响识别效果。21教育名师原创作品
一、选择题（每题2分，共36分，把你认为正确的答案序号填写在表格中）。
题次
1
2
3
4
5
6
7
8
9
10
11
12
序号
二、填空题（每空2分，共16分）
13. ， 。【来源：21·世纪·教育·网】
14. ， 。21*cnjy*com
15. ， 。
16. ， 。
17. ， 。【来源：21cnj*y.co*m】
18. ， 。
三、作图题（每题3分，共6分）
19.
20.
四、实验探究题（每空2分，共24分）
21.（1） 、 。
（2） 、 。
22. 。 。 。
23.（1） 。
（2） 、 。
（3） 、 。
五、设计电路（每题5分，共10分）
24.
25.
四、实验探究题（每空2分，共24分）
21.（1） 正 、 正 。
（2） 化学 、 电 。
22. 串联 。 B 。
开路 。
23.（1） 断开 。
（2） 、 闭合开关，L1和L2同时发光。 。
（3） 无关 、 没有 。21教育网
五、设计电路（每题5分，共10分）
24.
25.
