人教版物理八上课件5-1透镜（共23张PPT）

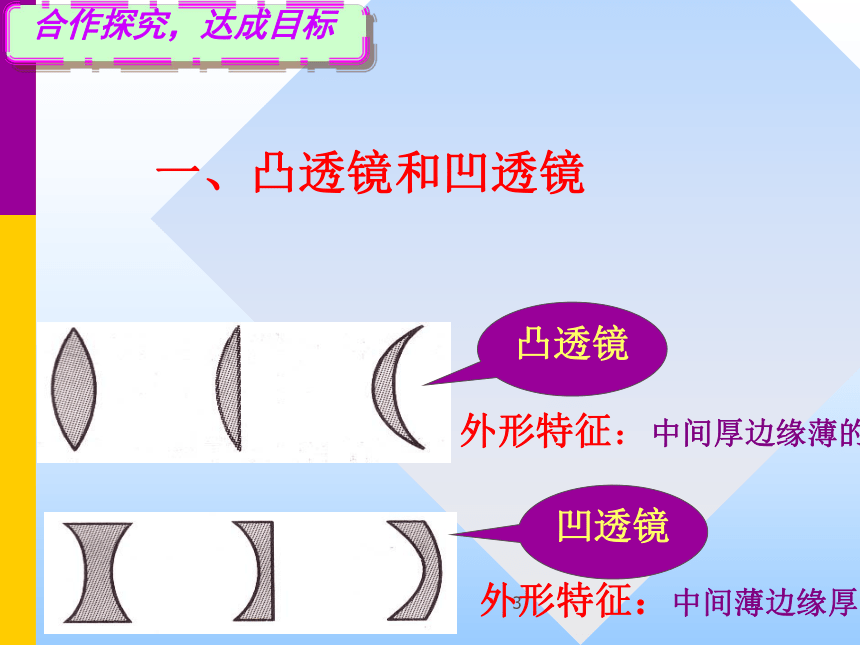

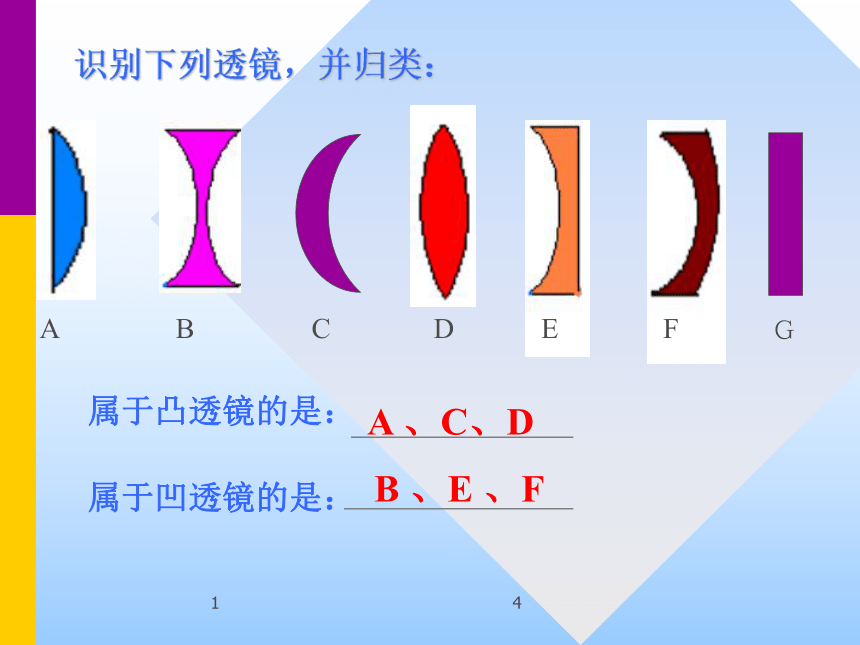

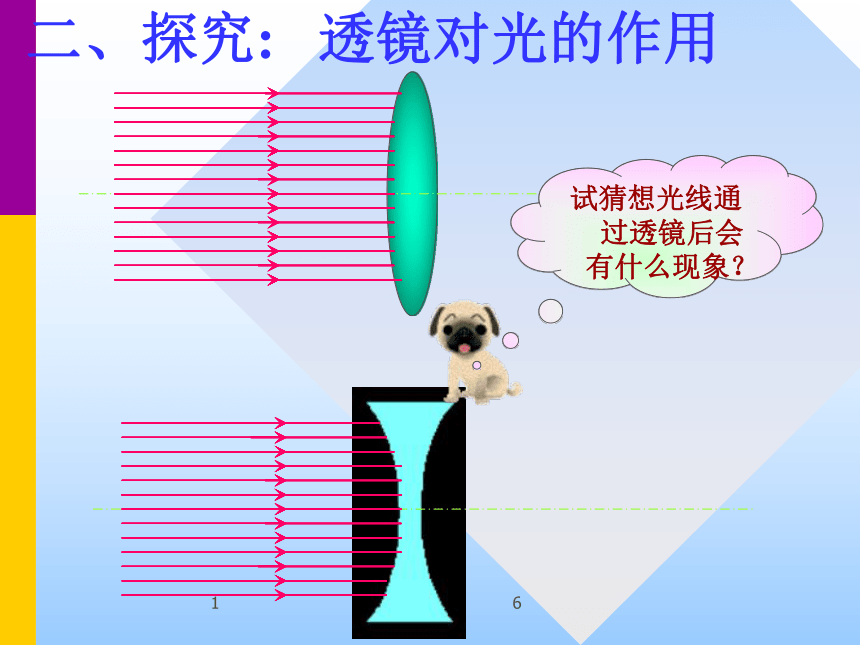

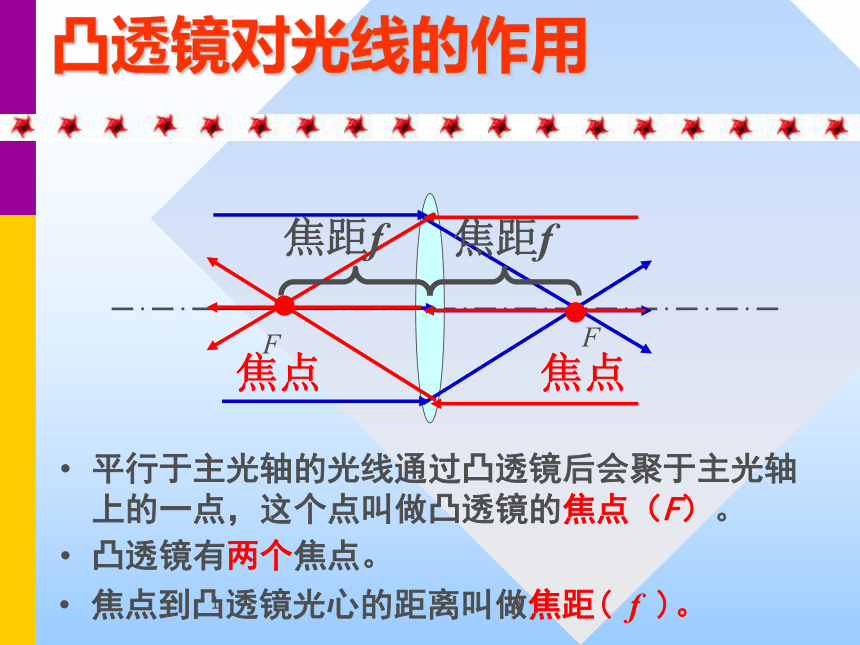

课件23张PPT。11公元前2世纪，人们用冰凸透镜向日取火12第五章　透镜及其应用一 透镜13凸透镜外形特征：中间厚边缘薄的透镜外形特征：中间薄边缘厚的透镜一、凸透镜和凹透镜凹透镜14 属于凸透镜的是： 属于凹透镜的是：A 、C、DB 、E 、F识别下列透镜，并归类：15通过光心的光，传播方向不变主光轴光心(O)光心(O)主光轴16试猜想光线通过透镜后会有什么现象？二、探究: 透镜对光的作用17凸透镜对光线起会聚作用，因此凸透镜也叫会聚透镜。18凸透镜对光线的作用F焦点F焦点平行于主光轴的光线通过凸透镜后会聚于主光轴上的一点，这个点叫做凸透镜的焦点（F）。凸透镜有两个焦点。焦距f焦距f焦点到凸透镜光心的距离叫做焦距( f )。19凹透镜对光线起发散作用，因此凹透镜也叫发散透镜。110凹透镜对光线的作用凹透镜有两个虚焦点F焦点平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点(F)。111通过透镜光心的光线结论：通过光心的光线传播方向不改变。 112三棱镜对光线的作用通过三棱镜的光线经三棱镜两次折射后向三棱镜较厚的一端偏折。113114F凸透镜是三棱镜的组合115F凹透镜是三棱镜的组合116如何测凸透镜的焦距 平行光会聚法测焦距:将凸透镜 着太阳光，在透镜的另一侧放张白纸，改变透镜和白纸间的距离，直到在白纸上找到一个 ，用刻度尺量出光斑到透镜的距离即为焦距正对最小最亮的光斑117*凸透镜焦距的测量-------平行光聚焦法1、拿一个凸透镜正对着太阳光，再把一张
纸放在另一侧，改变透镜与纸的距离，直到
纸上的光斑变得最小、最亮的位置。
2、测量这个最小、最亮的光斑到凸透镜光心的距离，这个距离就是透镜的焦距f118FFFF1、 通过光心的光线 传播方向不改变。2、平行于主光轴的光线 经凸透镜折射后通过焦点，
经凹透镜折射后发散，发散光线的反向延长线
通过虚焦点。3、经过凸透镜焦点的光线 折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线 折射后平行于
主光轴射出 。四　三条特殊光线119一、透镜的分类： 　三、关于透镜的概念：凸透镜和凹透镜 二、透镜对光线的作用：1、凸透镜对光起会聚作用2、凹透镜对光起发散作用1、主 光 轴---通过两个球面球心的直线叫做透镜的主光轴。2、光 心(O)---主光轴上特殊的点，通过它的光线传播方向
不改变，这个点叫做透镜的光心。3、焦 点(F)---平行于主光轴的光线通过凸透镜后会聚于主光轴
上的一点，这个点叫焦点。4、焦 距(f )---焦点到光心的距离叫焦距。 本课小结1201、 通过光心的光线传播方向不改变。2、平行于主光轴的光线经凸透镜折射后通 过 焦点；经凹透镜折射后发散，发散光线的反向延长线通过异侧虚焦点。3、经过凸透镜焦点的光线折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线折射后平行于主光轴射出 。四、透镜对三条特殊光线的作用：本课小节121　　1、透镜是利用光的　　　规律制成的，透镜有两类：一类是中间比边缘厚的透镜叫做　　　　　　，如　　　　　镜片；另一类是中间比边缘薄的透镜叫　　　　　　，如　　　　　　镜片。122　　2、光心大致在透镜中心处，通过光心和球面球心的直线叫做透镜的　　　　　　。主光轴　　3、凸透镜对光有　　　　作用，凹透镜对光有　　　　作用。123　　4、平行光通过凸透镜，将会聚到主光轴上的一点，这个点称为凸透的　　　　，
　　　　到光心的距离叫做　　　　，一个透镜有两个　　　　　。
