沪科版九年级全册课件16.1电流做功（共51张PPT）

课件51张PPT。 第十六章
电流做功与电功率第一节 电流做功①了解常见用电器工作时能量的转化，会利用电能表测量电功。
②知道电流做功跟哪些因素有关。
③知道电功的计算公式、单位，并能
进行简单的计算。教学目标问：水流 能做功吗？为什么？ 想一想：

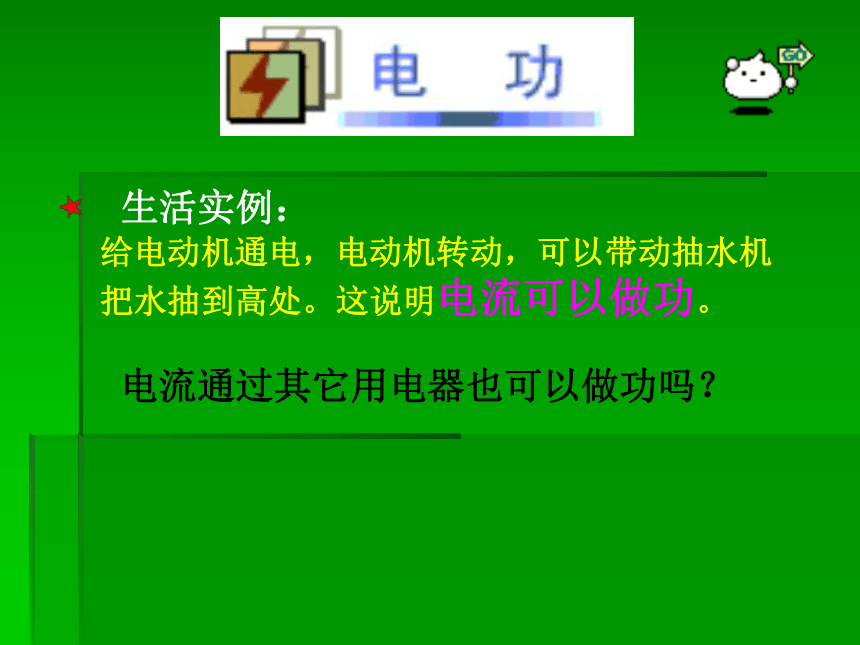

电流 能做功吗？生活实例：给电动机通电，电动机转动，可以带动抽水机

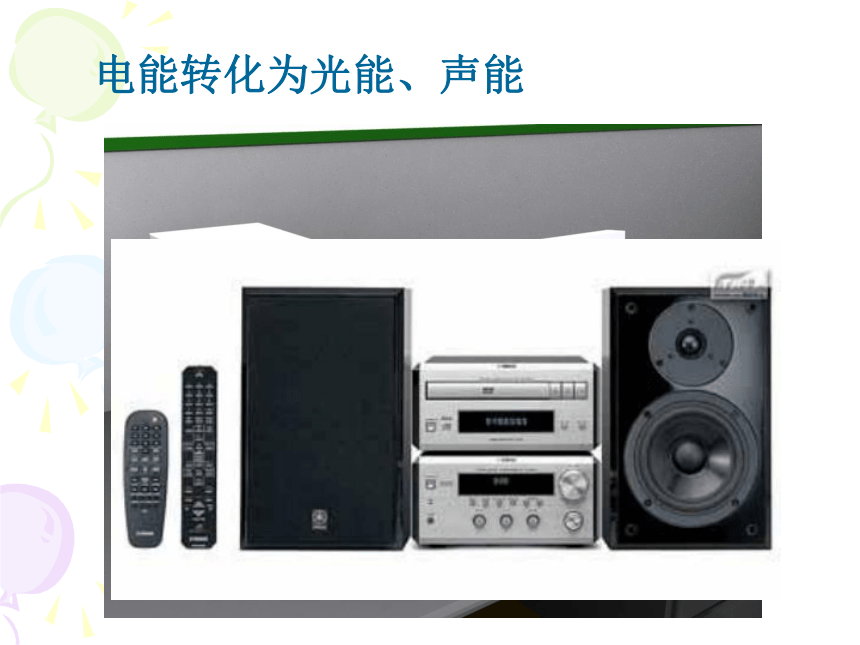

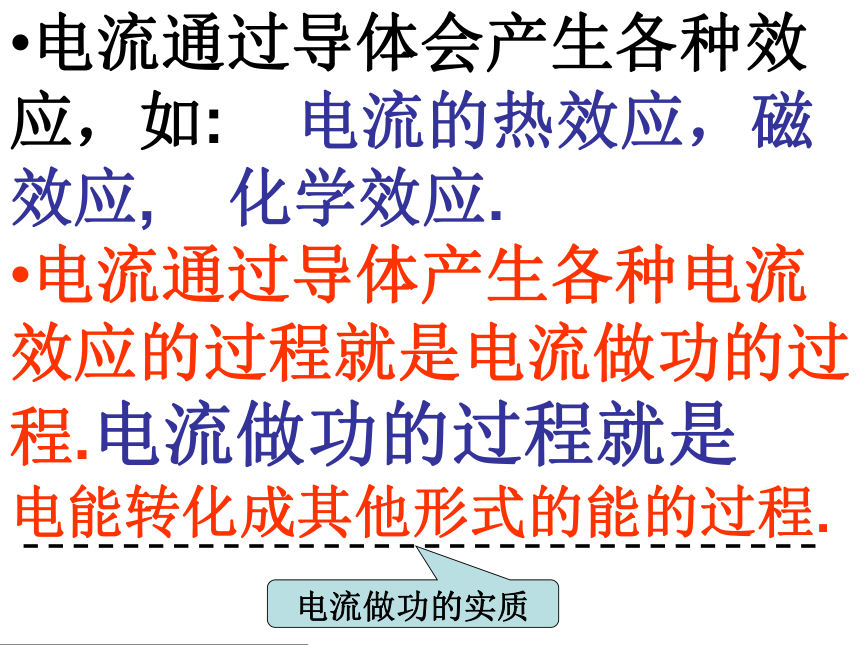

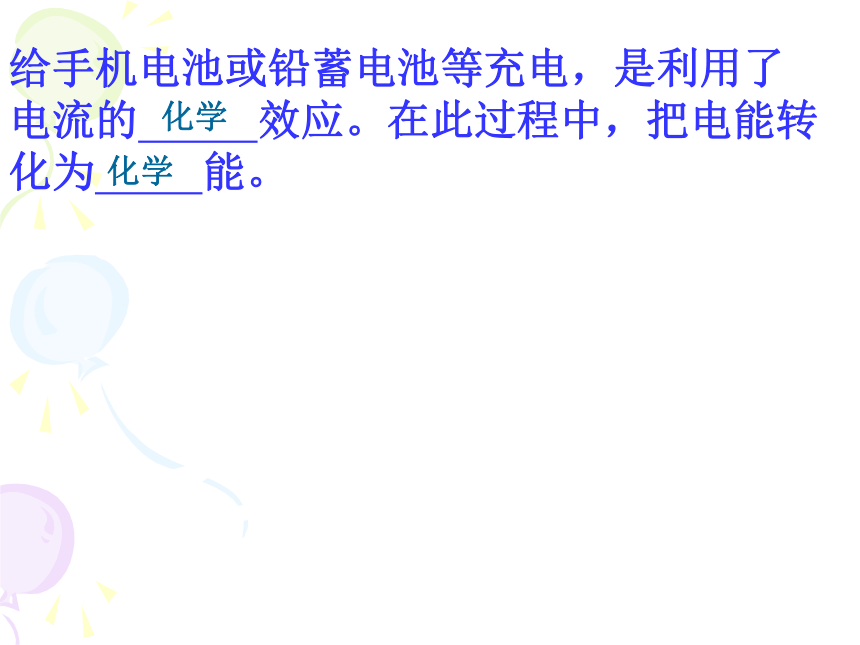

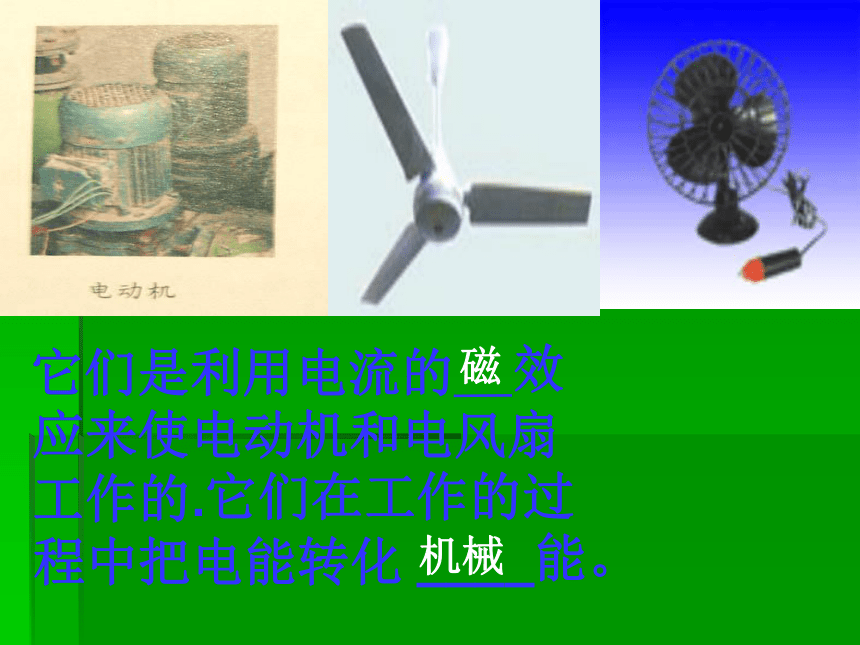

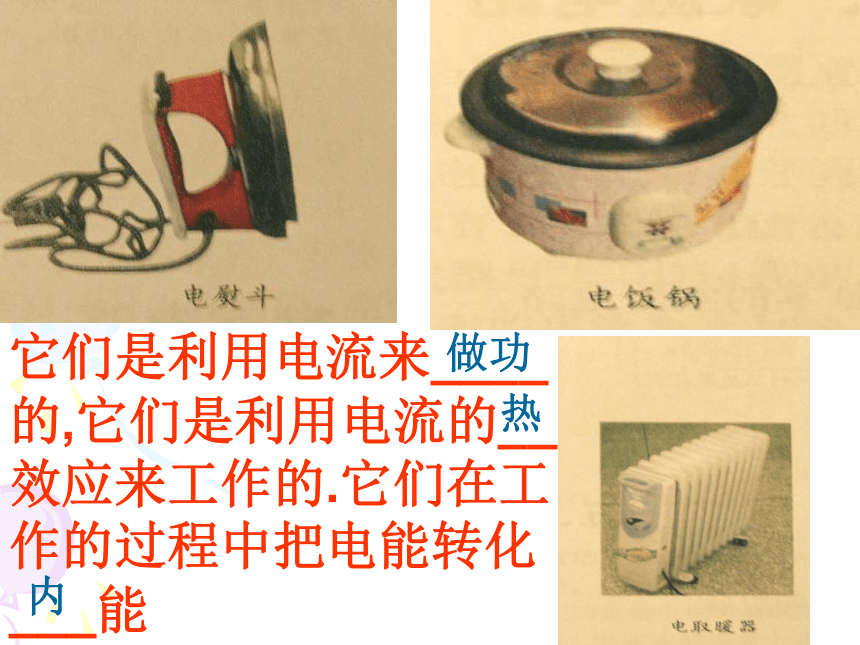

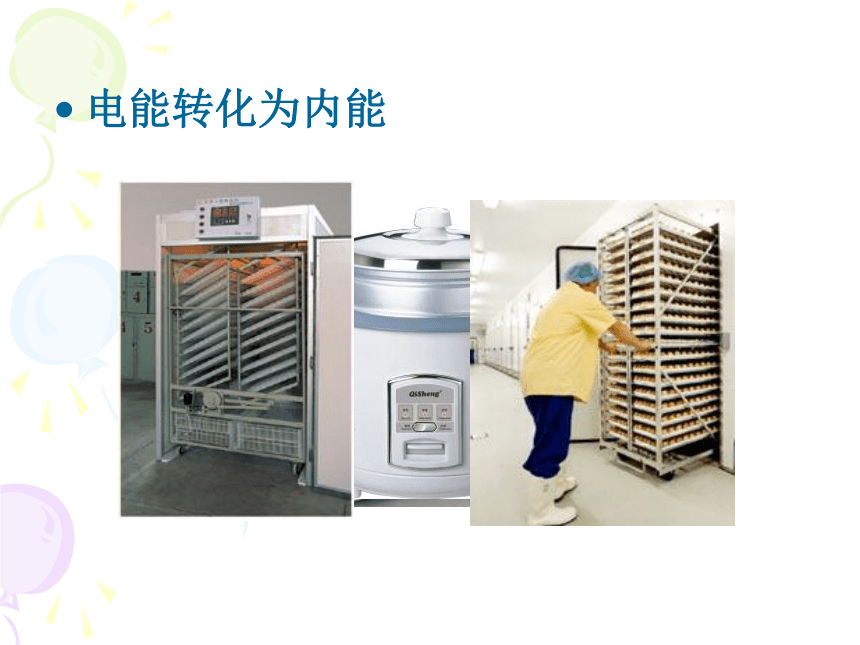

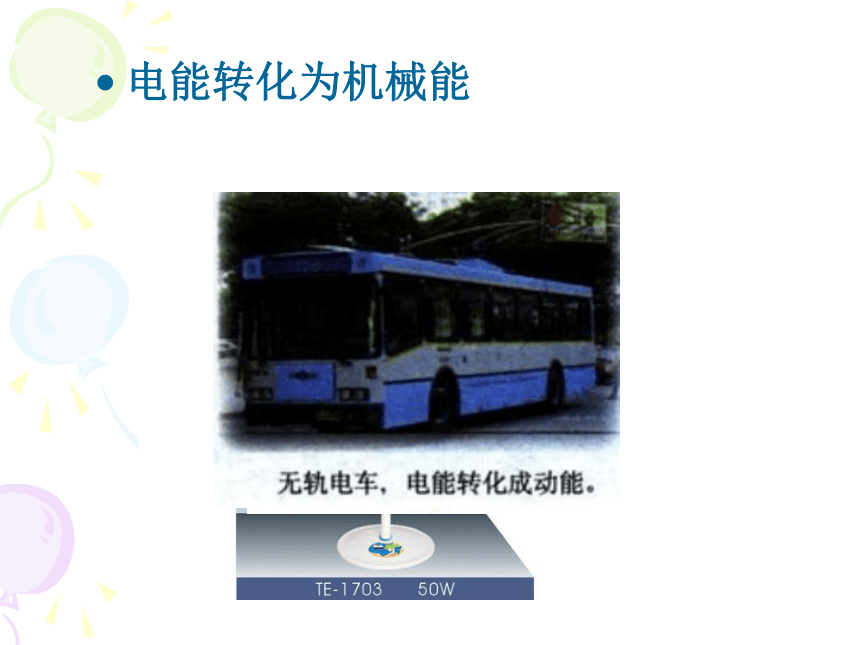

把水抽到高处。这说明电流可以做功。 电流通过其它用电器也可以做功吗？ 电能转化为内能它们是利用电流来____的,它们是利用电流的__效应来工作的.它们在工作的过程中把电能转化___能做功热内电能转化为机械能它们是利用电流的 效应来使电动机和电风扇工作的.它们在工作的过程中把电能转化 ____能。机械磁电能转化为光能、声能给手机电池或铅蓄电池等充电，是利用了电流的 效应。在此过程中，把电能转化为 能。化学化学电流通过导体会产生各种效应，如: 电流的热效应，磁效应, 化学效应.
电流通过导体产生各种电流效应的过程就是电流做功的过程.电流做功的过程就是
电能转化成其他形式的能的过程.电流做功的实质1．电功：电流做的功称为电功。 电流做功的过程，实质上是电能转化为其它形式能的过程。
电流做了多少焦耳的功，就有多少焦耳的电能转化为其它形式的能。2．电功的实质：1焦耳的大小●将一个苹果从地面举到桌面所需要的能量大约为1 J.
●普通的手电筒通电1 s，消耗的电能大约也是1 J.
●微波炉工作1 min消耗的电能大约为60000 J.3.电功的单位：焦耳，符号是 J2．电功的单位焦耳（J）很小，生活中常用千瓦时 (KW?h)
作单位比较方便。千瓦时也就是我们所说的“度”。1千瓦时=3.6×106焦 即 1KW·h=3.6×106J 知识窗：1kWh的电能做些什么？平阳寺供电公司低压客户电费通知单
抄表时间： 2009 年 9 月30 日 电费号： 00200003051252供电部门根据什么来计算你家电费的？你家消耗的电能怎样测出来?用什么仪器?
请阅读课本怎样测算家庭电费(注意“加油站”）家里测量消耗多少电能的仪表叫什么？ 电能表 单相电能表技术参数
电压:220V
电流规格:5(10)A
频率:50HZ
每千瓦时
转数:1200r/(KW·h)1.电能表上标有“220V，5（10）A”的字样表示
额定电压为220V；
5A的意义： ；
10A的意义： 。
可以用在最大功率为220V×5A＝1100W的家庭电路中长时间允许流过电能表的最大电流为5A短时间内允许流过的最大电流为10A2.电能表上的“1200r／kW·h”字样表示：
. 每消耗1kw·h的电能，转盘转动1200圈W1=______kw?hW2=______kw?h1月底:2月底:W=_____________kw?h4267.84374.4W2 -W1= 106.62月份耗电：300r／kW·h——表示用电1kW·h ，电能表的转盘转动的圈数为300r电能表的转盘转动150 r，用电________kW·h
电能表的转盘转动1 r，用电__________kW·h
电能表的转盘转动n r，用电__________kW·h0.51／300n／300电能表的转盘转动10r，用电__________kW·h1／302.小丽为了测量家中的电视机每秒钟消耗的电能，她首先观察到自己家的电能表的表盘有“300r/kwh”的字样，然后，她只让电视机单独工作，把家里的其它用电器都关闭，此时她观察到1min内电能表转盘转过10r，你能帮助小丽完成计算吗？1600imp/KW·h表示用电1KW·h指示灯闪烁1600次。电子单向电能表各式各样的家用电能表提出问题 电流做功与哪些因素有关?电流做功的多少跟什么因素有关？猜想假设电流做功与电流有关电流做功与电压有关电流做功与通电时间有关设计实验既然电流做功的多少可能与电压、电流、通电时间有关，我们在研究时将采用______的方法。控制变量探究：影响电流做功的因素1、研究电功跟电压的关系保持 不变，改变 。电流和通电时间电 压2、研究电功跟电流的关系保持 不变，改变 。电压和通电时间电流3、研究电功跟时间的关系保持 不变，改变 。电压和电流通电时间控制变量法实验采用的方法是:怎样比较电功大小呢？ 电流做功的过程，是电能转化为其它形式能的过程，电流做了多少功，就有多少电能转化为多少其它形式的能。因此，我们可以根据电流做功的过程中，转化成的其它形式能的多少（如：内能、光能、机械能等）来间接判断电流做功的多少.而对内能大小的判断最简单，本实验中我们就根据电流做功过程中，电能转化为内能的多少来判断电流做了多少功.象这种研究问题的方法叫做________转换法 小灯泡是利用电流的热效应工作的，那么在同一电路中，小灯泡越亮，说明电流做功越 。多1、研究电功跟电压的关系闭合开关，观察两个电灯的亮度和两个电压表的示数 实验1：探究电流做功与电流的关系设计电路图1(R1＞R2)思考：1.两灯是串联还是并联？（ ）2.两灯两端的电压什么关系？（ ）现象：3.哪个灯泡中的电流大呢？（ ）通过小灯泡的电流越大，灯泡越 ；电流越小，灯泡越 。结论：加在用电器上的电压和通电时间相同时，通过用电器的电流越大，电流做功 。并联相等L2亮暗越多课
本
上
的
实
验
方
案
一通过探究，完成下列问题:(若R1>R2)
1.两电阻丝怎么联？（ ）
2.二者电流什么关系？（ ）
3.哪根电阻丝两端的电压高呢（ ）
4.哪根电阻丝使煤油温度升高更快？（ ）
5.在相等的时间内，哪根电阻丝消耗的电能多（ ）串联相等R1R1R1R1=10欧R2=5欧结论：通过用电器的电流和通电时间相同时，用电器上的电压越高，电流做的功就越多。AA闭合开关，观察两个电灯的亮度和两个电流表的示数 2、研究电功跟电流的关系实验2：探究电流做功与电压的关系设计电路(R1＞R2)图2思考：1.两灯是串联还是并联？（ ）串联2.通过两灯的电流什么关系？（ ）相等现象：小灯泡两端电压越高，灯泡越 ；电压越低，灯越 。结论：亮暗通过用电器的电流和通电时间都相同时，加在用电器上的电压越高，电流做功 。越多3.哪个灯泡两端的电压高呢？（ ）L1实验证明：某用电器通电时间越长，电流做功 。越多课
本
上
的
实
验
方
案
二通过探究，完成下列问题:(若R1>R2)
1.两电阻丝怎么联？（ ）
2.二者电压什么关系？（ ）
3.哪根电阻丝的电流大呢（ ）
4.哪根电阻丝使煤油温度升高更快？（ ）
5.在相等的时间内，哪根电阻丝消耗的电能多（ ）并联相等R2R2R2R1=10欧R2=5欧结论：用电器两端的电压和通电时间相同时，通过用电器的电流越大，电流做的功就越多。总结：电流做功跟电流的大小、电压的高低均 。通过用电器的电流越大，电流做功 ；加在用电器上的电压越高，电流做功 。用电器通电时间越长，电流做功 。有关越多越多越多进一步的研究表明： “某段电路上的电功，跟这段电路两端的_______,电路中的_____及通电的_____成正比”电压电流时间即：W = UIt
1 J = 1 V?A?S精确实验数据表明：
电流所作的功跟电压、电流和通电时间成正比。电功等于电压、电流和通电时间的乘积。写成公式为：W=UItW：电功—单位用 J （焦耳）
U： 电压—单位用 V （伏特）
I ： 电流—单位用 A（安培）
t ： 时间—单位用 S （秒）W=UIt推导公式：W=I2Rt 依据U=IR W=UQ 依据Q=It依据 常见的用电器中：
手电筒的灯泡电流每秒做功约 焦；
普通照明灯泡电流每秒做功约 焦；
电风扇的电动机电流每秒做功约 焦；
洗衣机的电动机电流每秒做功约 焦。[例] 教室里的日光灯，通过的电流约0.18安，通电10分钟电流做了多少功？ 解： W = U I t
= 220 V × 0.18 A × 600 s
= 23760 J
答：电流做功23760焦。1几十100200电流做功的各种表现(能量的转化）电功计算公式 W = U I t 在1 分钟内有18库的电量通过小灯泡，电流做功54焦，则通过小灯泡的电流为 安，小灯泡两端的电压 伏。练 习： 某用电器接在6伏电源上，10秒钟内电流做了18焦的功，则有 安培的电流通过用电器。0.330.3学到了什么？ R1=5Ω，R2=6Ω，串联在电路中，电阻R2两端的电压为6伏，求： 通过R2的电流是多少？ 1小时电流在R1上做多少功？ L1、L2串联，R1＞R2，相同时间内电流通过
灯做的功多；并联呢？L1L2解：I = U2/R2 = 6V/6Ω =1A

W1= U1 I t
= I2R1t
= (1 A)2 ×5Ω × 3600 s
= 18000 J
答：电流做功18000焦。焦耳定律英国物理学家焦耳做了大量的实验，于1840年最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比。这个规律叫做焦耳定律。Q=I2Rt公式：例1：一电烙铁接在220V的电路中，通过它的电流是350mA，问通电1h消耗了多少电能？
分析：只需求出在1h内的电功，就可以知道所消耗的电能.
已知：U=220V, I=350mA=0.35A, t=3600s.
求：W=？
解：由电功的公式得：W=UIt
=220V× 0.35A× 3600s
=2.772×105J.
答：通电1h，电烙铁消耗了2.772×105J的电能。例2：一电动机线圈的电阻为1Ω，线圈两端所加电压为2V时，电流为0.8A，电动机正常工作。
（1）求电动机正常工作1min所消耗的电能；
（2）求电动机正常工作1min所产生的内能；
（3）求电动机正常工作1min所转化的机械能。已知：U=2V, I=0.8A,R=1 Ω,t=1min=60s求：W电;Q;W机 解： W电=UIt=2V×0.8A×60s=96J.Q=I2Rt=(0.8A)2×1 Ω×60s=38.4JW机= W电－Q=96J－38.4J=57.6J答：电动机正常工作1min所消耗的电能、产生的内能、转化的机械能分别为96J、38.4J、57.6J.练习巩固1.电流所做的功叫 。电功2.电功的实质：电流做功的过程就是将电能转化成 的过程。其他形式的能3.电能的转化：在家庭中，电暖器把电能转化为 能；洗衣机把电能转化为 能；给蓄电池充电是把电能转化为 能；白炽灯照明是把电能转化为 能和 能。内机械化学内光4.电功的国际单位是 ，生活中常用 做电能的单位。1kw·h= J.3.6×106焦耳千瓦时实际应用1.为了降低彩电的电能消耗，请你提出两条合理化建议。（1） ； （2） .减少彩电的待机时间适当降低彩电的音量中考回顾2.(07·内蒙古赤峰）手机、数码相机等常用充电电池作为电源，某手机电池的铭牌中有“3.6V 750mAh”的字样，由此可知该电池的电压是 V，它充足电后储存的电能
是 J.3.697201.（08·江苏淮安）小华家电能表4月底的示数为 ，
5月底的示数为 ，则小华家5月份消耗的电
能 kW·h，应付电费 元(按每度电均价 0．5元计算)． 40203.（08·大庆）在如下图所示的“探究影响电流做功的因素”的实验中，通过比较______________，我们可以比较电流做功的多少。利用图甲的电路可以得到的结论是________________________________________；
利用图乙的电路可以得到的结论是
___________________________________________。灯泡的亮度电流和通电时间相等，灯泡两端电压越大，电流做功越多电压和通电时间相等，通过灯泡的电流越大，电流做功越多Thank you very much !
