光的折射(课件）

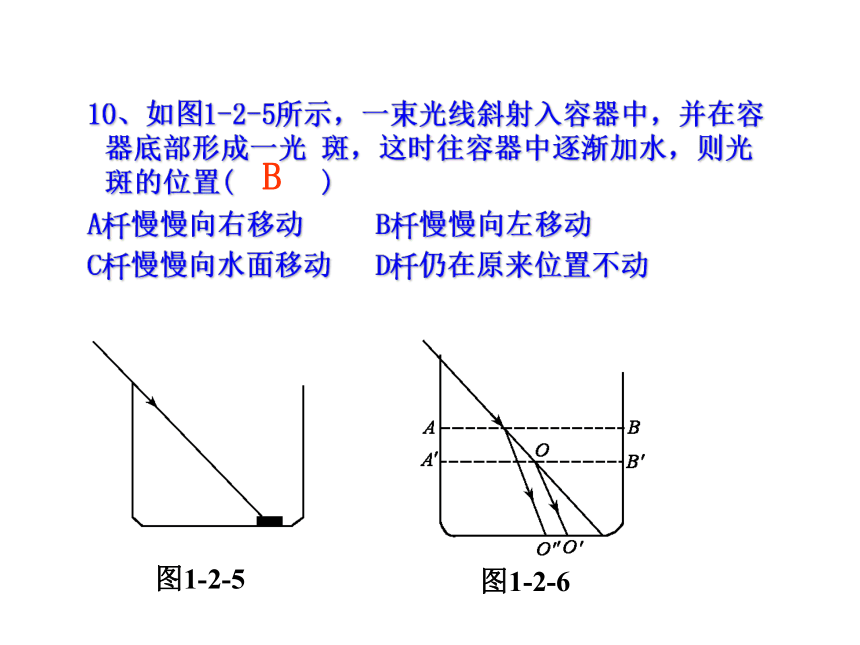

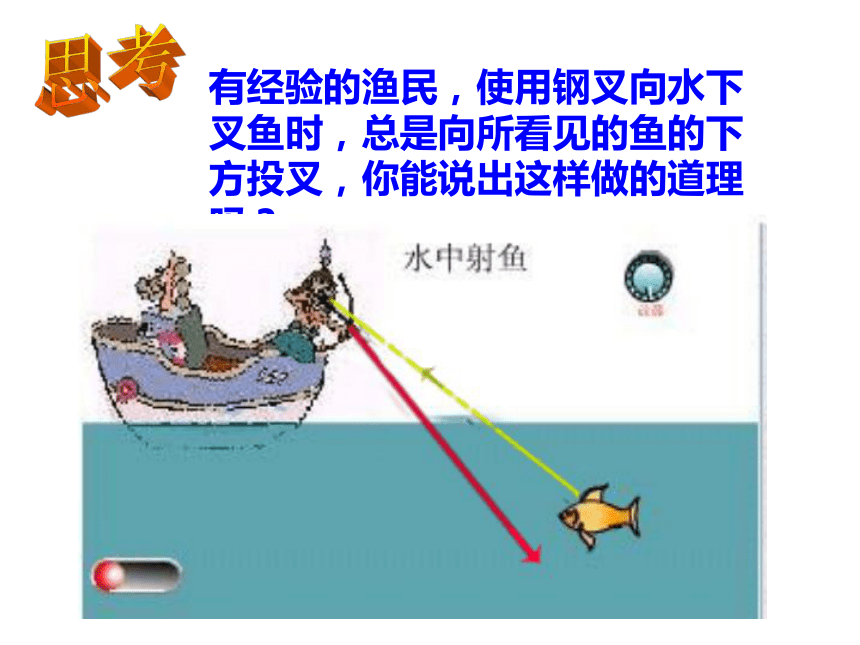

课件37张PPT。有经验的渔民，使用钢叉向水下叉鱼时，总是向所看见的鱼的下方投叉，你能说出这样做的道理吗？思考 10、如图1-2-5所示，一束光线斜射入容器中，并在容器底部形成一光 斑，这时往容器中逐渐加水，则光斑的位置( )
A?慢慢向右移动 B?慢慢向左移动
?C?慢慢向水面移动 D?仍在原来位置不动

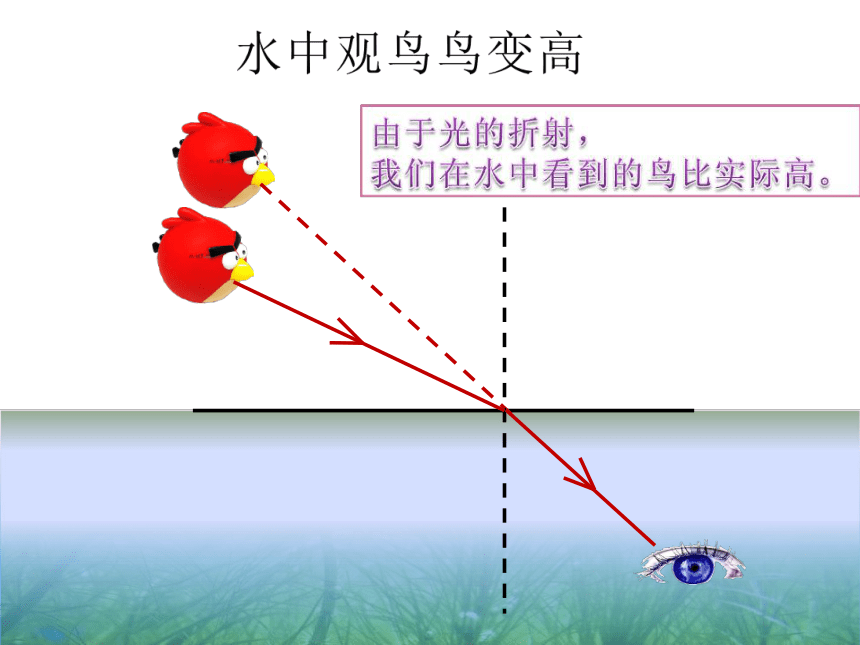

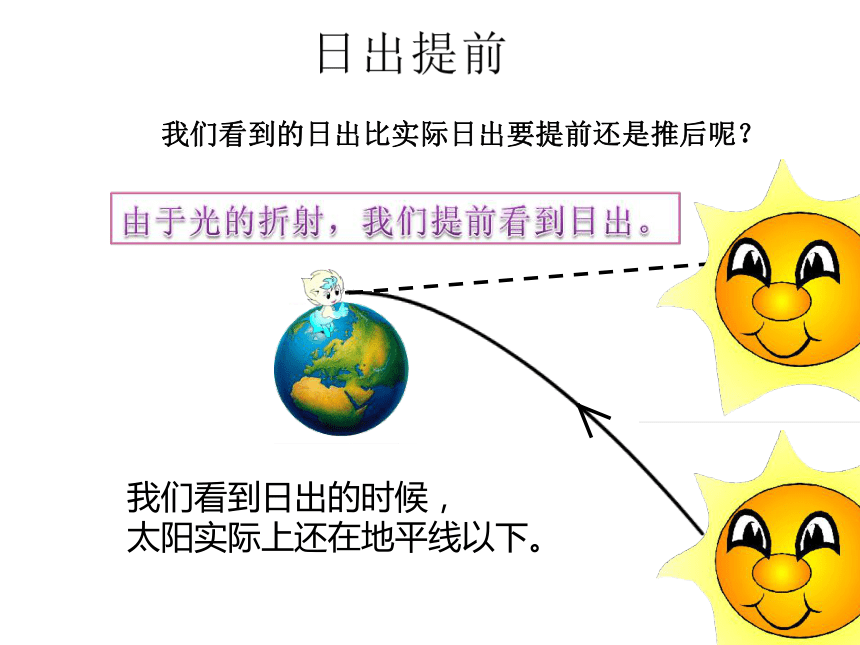

??图1-2-5B ?图1-2-6海市蜃楼，沙漠蜃景；水中的筷子折断；“潭清疑水浅”；水中观鸟鸟变高，岸上看鱼鱼变浅，提前看到日出水中观鸟鸟变高岸上看鱼鱼变浅日出提前我们看到日出的时候，

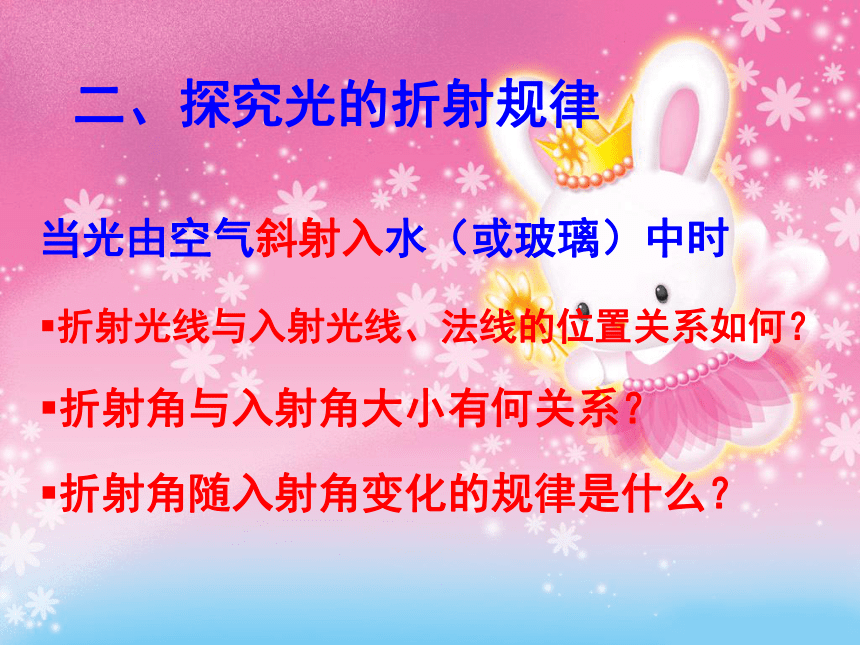

太阳实际上还在地平线以下。我们看到的日出比实际日出要提前还是推后呢？二、探究光的折射规律当光由空气斜射入水（或玻璃）中时
折射光线与入射光线、法线的位置关系如何？
折射角与入射角大小有何关系？

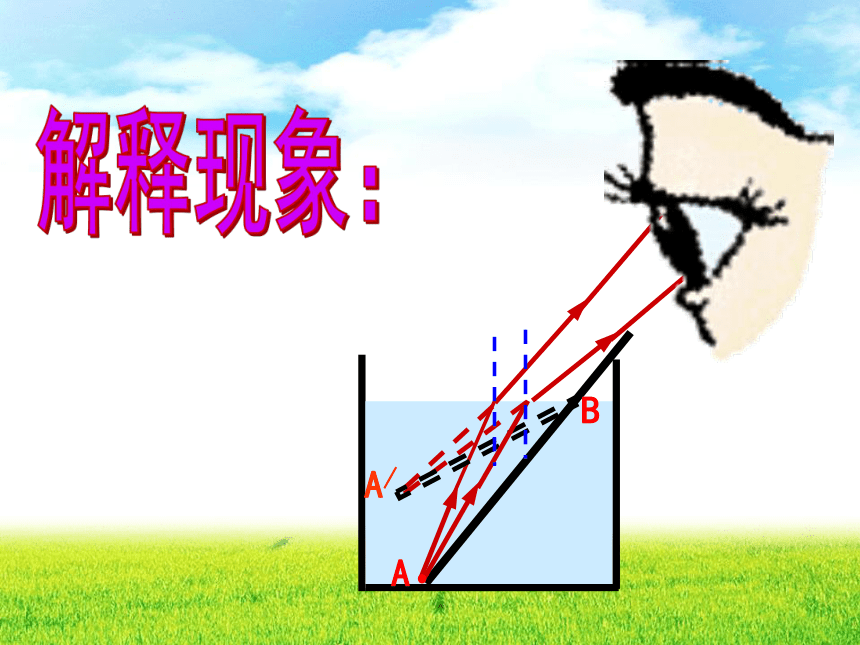

折射角随入射角变化的规律是什么？空气水A/解释现象：B学以致用小熊的困惑光的折射现象：海市蜃楼一、选择题1、光从空气斜射入水中时，折射角＿＿入射角．
　Ａ、大于　　　　Ｂ、小于
　Ｃ、等于　　　　Ｄ、以上都不对Ｂ２、池底看起来比实际的浅，这是由于光从水中射入空气时发生＿＿＿造成的．
　Ａ、反射　　　　Ｂ、折射
　Ｃ、斜射　　　　Ｄ、以上都不对
Ｂ３、下面哪个图正确表示了光从空气斜射入玻璃中的情况？（　　 ）空气空气空气空气水水水水　Ａ、　　　Ｂ、　　　　Ｃ、　　　　Ｄ、Ｃ4.一束光射向一块玻璃砖，画出这束光进入玻璃和离开玻璃后的径迹（注意标出法线）5、在湖边看平静湖水中的“鱼在云中游”， 则（ ）
A、“鱼”是光的反射形成的虚像，“云”是光的折射形成的虚像
B、“鱼”是光的折射形成的虚像，“云”是光的反射形成的虚像
C、“鱼”和“云”都是光的反射形成的虚像
D、“鱼”和“云”都是光的折射形成的虚像B 如图所示光线在空气和玻璃中传播的情形其中NN’⊥MM’，∠3=∠6
入射光线是———-折射光线————界面————入射角是———— ，反射角是 ,折射角是_____
空气在界面的————侧BOOAMM’∠4∠5∠2左彩虹是怎样形成的？一只青蛙枯井看天，下雨了……
“天上怎么一会儿长出枣树了？” 第四节 光的折射
一、什么叫光的折射
当光从一种介质斜射入另一种介质时，传播方向发生偏折的现象叫光的折射.
二、探究光的折射规律
三、迁移应用
（1）观察并收集现实生活中、创新实验中有关折射的案例。

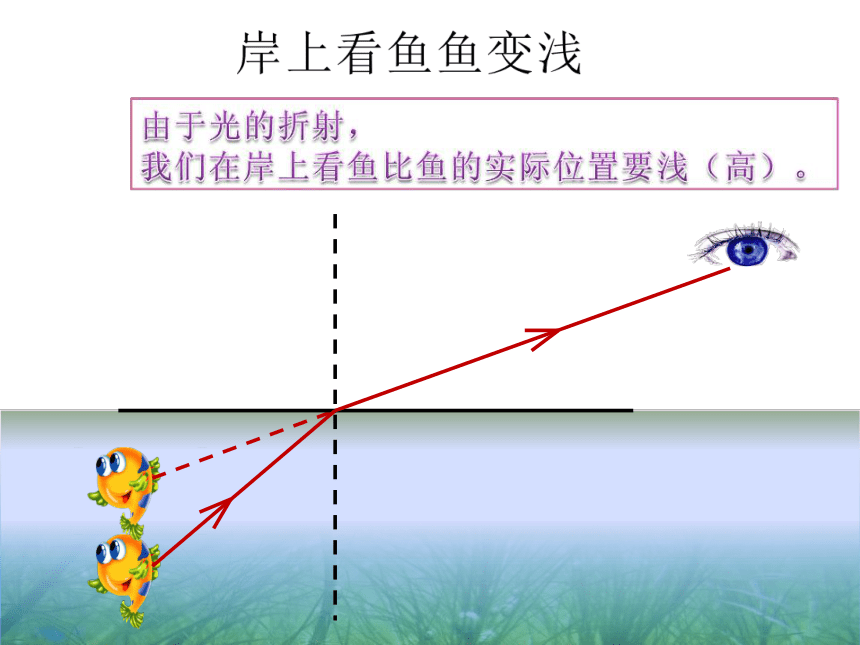

（2）网络、资料查询，有关光的折射和全反射的知识、图片等各类信息。 课外活动空气角总大于玻璃水饺(角)记忆口诀：空气水结论：在光的折射现象中，光路是可逆的。法线空气水入射角折射角入射角折射角光的折射规律BB’眼睛潜水员在水中看岸上的树会怎样变化?思考:杯底的硬币在注水之后为什么能看见？．水面硬币．硬币的虚像钓鱼湾储光羲垂钓绿湾春春深杏花乱潭清疑水浅荷动知鱼散日暮待情人维舟绿杨岸 小实验：把一支笔斜插入杯内水中，你观察到什么现象？折射规律怎样记？ 根据光在不同介质中的传播速度不同。 （V空气> V其他介质）“空气远”“其它近”●● 1、我们看到水中的鱼比实际的位子要浅一些。光的折射的应用 2、 那我们从水下看岸上的物体，它变高还是变矮呢？答：变高。 巩固与反馈：
1、当一束光从玻璃斜射到空气中，试根据光的反射定律和折射规律判断介质、入射光线、法线、反射光线及折射光线。？法线空气 玻璃A BCD321光的折射规律：当光从一种介质斜射入另一种介质时，折射光线、入射光线和法线在同一平面内；
折射光线和入射光线分别位于法线的两侧；
垂直入射时折射角等于零（光的传播方向不变）；
入射角增大时，折射角也随之增大。光从空气斜射入水（或玻璃）中时，折射光
线偏向法线方向，即折射角小于入射角；

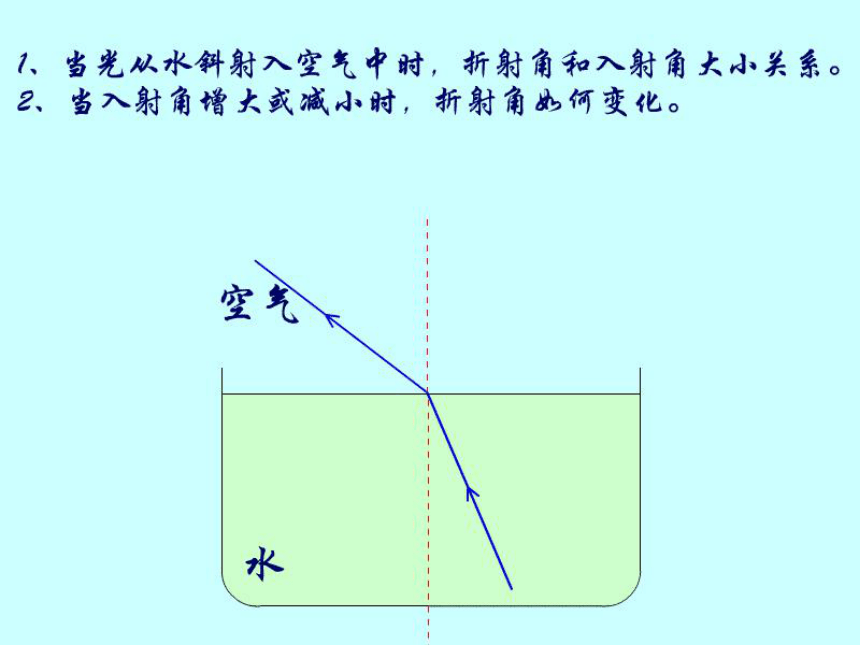

光从水（或玻璃）斜射入空气中时，折射光
线偏离法线方向，即折射角大于入射角；
