17.2 探究电动机转动的原理 同步练习
一、单选题
1．下列设备中，根据通电导体在磁场中受到力的作用的原理制成的是( )
A．电话 B．直流电动机 C．电磁继电器 D．电暖器
2．一台组装齐全的直流电动机模型，接通电源后电动机不转，用手拨动一下转子后，线圈转子就正常转动起来，则它开始时不转的原因可能是
A．线圈内部短路 B．电刷与换向器接触不良
C．磁铁的磁性不强或线圈中电流不够大 D．线圈正好处于平衡位置
3．如图为一阴极射线管接通电源后，K极射出电子流，水平流向A，若在其上方附近有一水平放置的直导线，导线中的电流从左向右，则电子流将（ ）
A．向上偏转 B．向下偏转 C．向纸外偏转 D．向纸内偏转
4．下列说法中正确的是
A．甲图研究杠杆平衡时，通过改变动力（臂>和阻力（臂）多次测量，是为了减小实验误差
B．乙图探究电流与电阻的关系，电阻R由10Ω换为20Ω后将变阻器的P点向左移动
C．丙图为了使试管内刚停止沸腾的水再次沸腾，向外拉活塞，降低气压，降低沸点
D．丁图探究通电导体在磁场中受到力的方向是否与磁场方向有关，调换磁性更强的磁铁
5．在学习物理的过程中，对物理知识的正确理解是非常重要的。下列说法正确的是（ ）
A．摩擦力总是阻力，且其方向总是与物体的运动方向相反
B．如果两个物体间存在相互作用力，二者一定要相互接触
C．通电的导体棒放置在磁场中，不一定会受到磁场力作用
D．不受力的物体才有惯性，且物体的速度越小其惯性越小

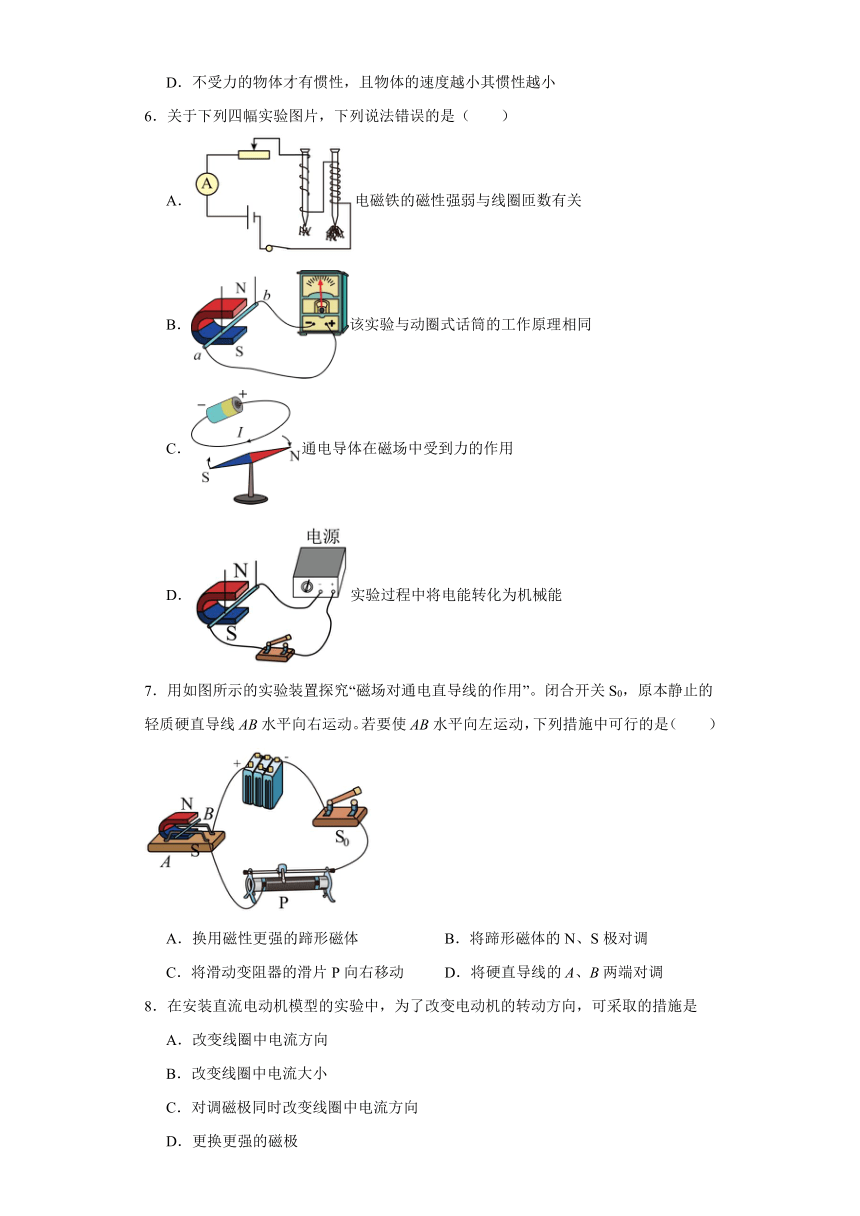

6．关于下列四幅实验图片，下列说法错误的是（ ）
A．电磁铁的磁性强弱与线圈匝数有关
B．该实验与动圈式话筒的工作原理相同
C．通电导体在磁场中受到力的作用
D．实验过程中将电能转化为机械能
7．用如图所示的实验装置探究“磁场对通电直导线的作用”。闭合开关S0，原本静止的轻质硬直导线AB水平向右运动。若要使AB水平向左运动，下列措施中可行的是（ ）
A．换用磁性更强的蹄形磁体 B．将蹄形磁体的N、S极对调
C．将滑动变阻器的滑片P向右移动 D．将硬直导线的A、B两端对调
8．在安装直流电动机模型的实验中，为了改变电动机的转动方向，可采取的措施是
A．改变线圈中电流方向
B．改变线圈中电流大小
C．对调磁极同时改变线圈中电流方向
D．更换更强的磁极

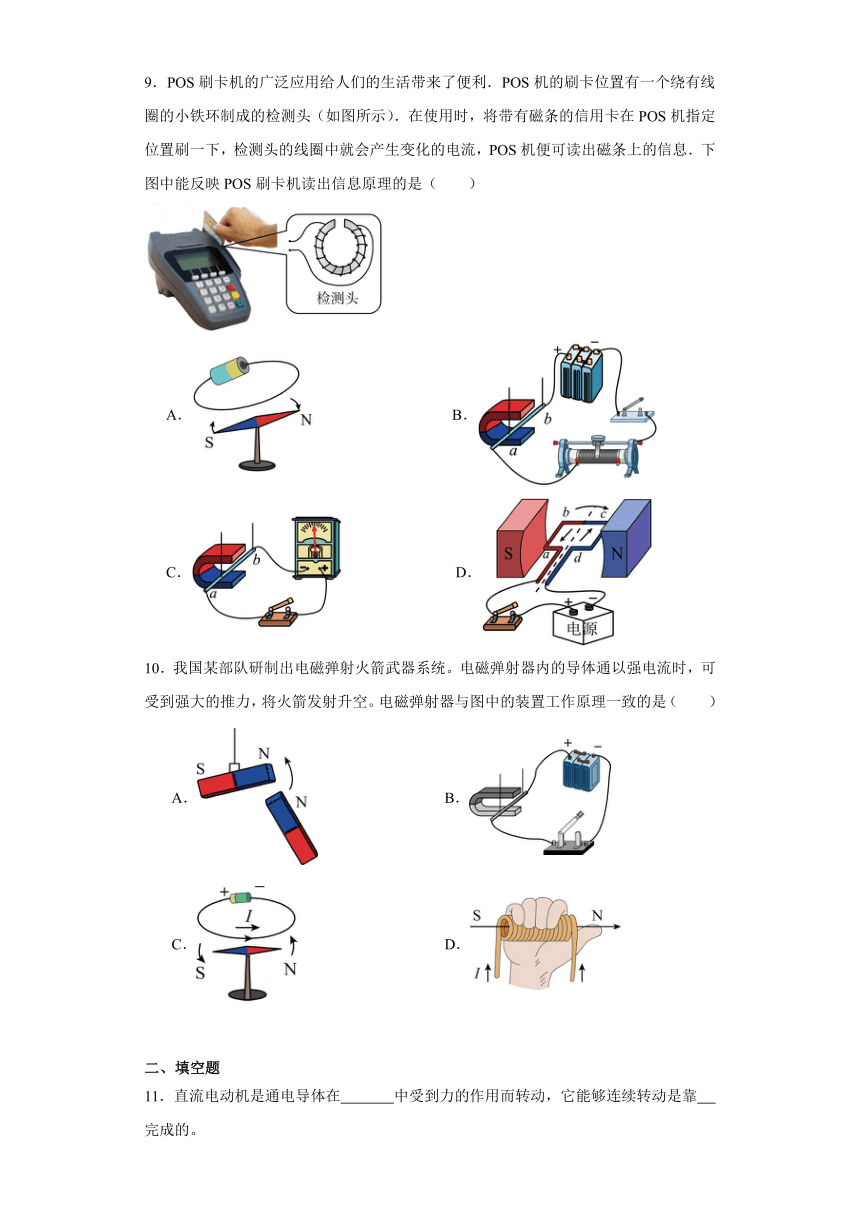

9．POS刷卡机的广泛应用给人们的生活带来了便利．POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如图所示）．在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息．下图中能反映POS刷卡机读出信息原理的是（ ）
A． B．
C． D．
10．我国某部队研制出电磁弹射火箭武器系统。电磁弹射器内的导体通以强电流时，可受到强大的推力，将火箭发射升空。电磁弹射器与图中的装置工作原理一致的是（ ）
A． B．
C． D．
二、填空题
11．直流电动机是通电导体在 中受到力的作用而转动，它能够连续转动是靠 完成的。

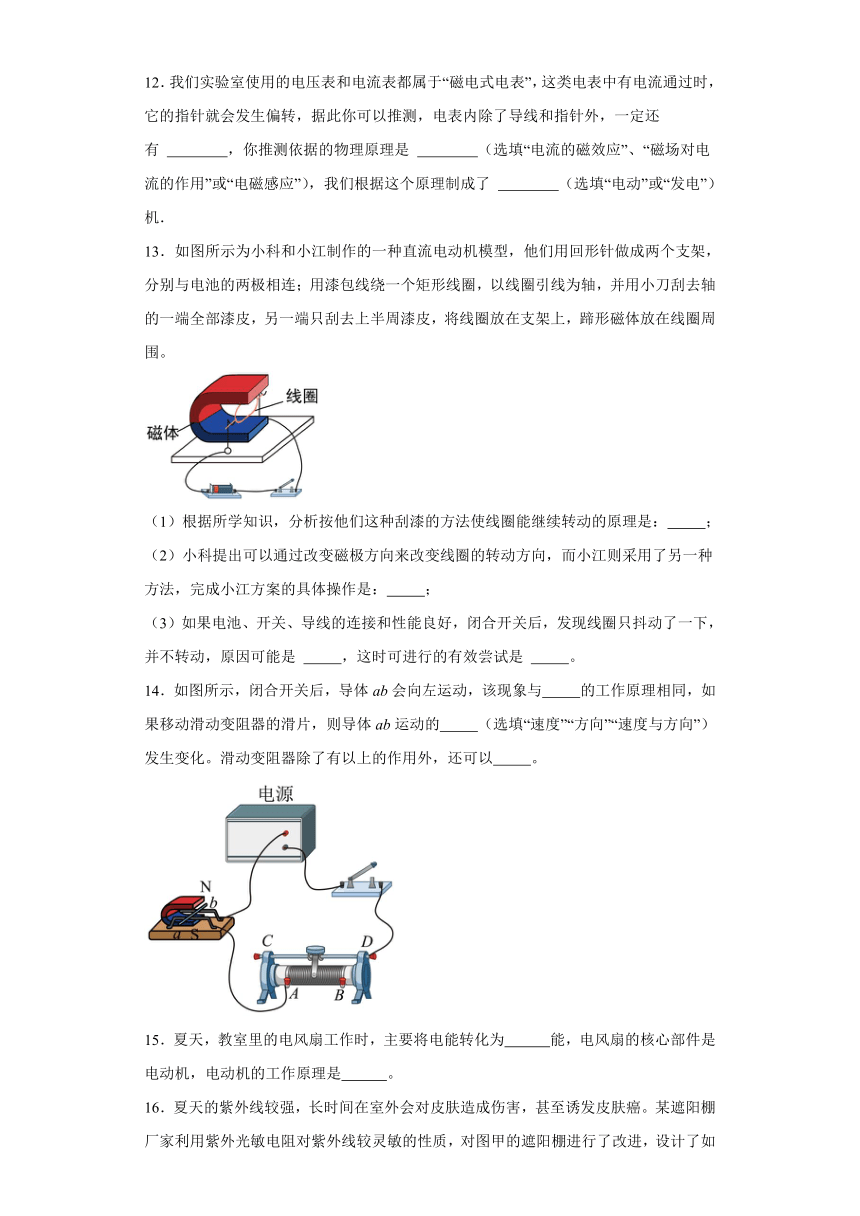

12．我们实验室使用的电压表和电流表都属于“磁电式电表”，这类电表中有电流通过时，它的指针就会发生偏转，据此你可以推测，电表内除了导线和指针外，一定还有 ，你推测依据的物理原理是 （选填“电流的磁效应”、“磁场对电流的作用”或“电磁感应”），我们根据这个原理制成了 （选填“电动”或“发电”）机．
13．如图所示为小科和小江制作的一种直流电动机模型，他们用回形针做成两个支架，分别与电池的两极相连；用漆包线绕一个矩形线圈，以线圈引线为轴，并用小刀刮去轴的一端全部漆皮，另一端只刮去上半周漆皮，将线圈放在支架上，蹄形磁体放在线圈周围。
（1）根据所学知识，分析按他们这种刮漆的方法使线圈能继续转动的原理是： ；
（2）小科提出可以通过改变磁极方向来改变线圈的转动方向，而小江则采用了另一种方法，完成小江方案的具体操作是： ；
（3）如果电池、开关、导线的连接和性能良好，闭合开关后，发现线圈只抖动了一下，并不转动，原因可能是 ，这时可进行的有效尝试是 。
14．如图所示，闭合开关后，导体ab会向左运动，该现象与 的工作原理相同，如果移动滑动变阻器的滑片，则导体ab运动的 （选填“速度”“方向”“速度与方向”）发生变化。滑动变阻器除了有以上的作用外，还可以 。
15．夏天，教室里的电风扇工作时，主要将电能转化为 能，电风扇的核心部件是电动机，电动机的工作原理是 。
16．夏天的紫外线较强，长时间在室外会对皮肤造成伤害，甚至诱发皮肤癌。某遮阳棚厂家利用紫外光敏电阻对紫外线较灵敏的性质，对图甲的遮阳棚进行了改进，设计了如图乙所示电路。当户外紫外线增强到设定值时，闭合，电动机转动，遮阳棚上防紫外线的遮阳布展开。电动机的工作原理是 ，电路中光敏电阻随光照强度的增强而 （选填“增大”或“减小”）。
17．如图所示，是灵敏电流计内部结构示意图，它的工作原理是利用通电导体在 中会受到力的作用，使指针发生偏转。此时如果改变线圈中的电流方向，指针的偏转方向 （选填“会”或“不会”）发生改变。
18．当扬声器中的线圈通过的电流方向如图所示时，线圈向左运动；那么当电流方向改变时，线圈将向 运动；如此反复，线圈带动纸盆 而发声。
19．如图是安装好的直流电动机模型接入电路的情况，电动机的工作原理是 ；闭合开关，假定电动机会按顺时针方向转动，若要使电动机逆时针转动，请写出一种方法 。
20．将缝衣针磁化后，与其他器材组成图甲所示的指南针，当它静止后，针尖指北，则针尖是 （选填“N”或“S”）极；图乙中的扬声器与 （选填“电动机”或“发电机”）的原理相同；图丙是电梯超载自动报警系统的工作原理图，压敏电阻R2的阻值会随压力的增大而减小。当电梯所载人数增多时，控制电路中的电流会 （选填“增大”或“减小”），电磁铁的磁性会 （选填“增强”或“减弱”）。当电梯超载时，触点K与触点 （选填“A”或“B”）接触，电铃发出报警铃声。
三、综合题
21．电动公交车在银川市已经被广泛使用，该公交车主要采用电能作为动力，与燃气车相比噪音小，绿色环保，对雾霾能起到一定的抑制作用。
（1）电动公交车的工作原理与下图所示的哪一个实验原理相似( )
A． B． C． D．
（2）当公交车刹车时，人身体会前倾，请运用物理知识解释其中的道理。( )
（3）下图是司机在倒车时通过后视镜看到左后方的障碍物A，P点是司机的眼睛。请你画出司机看到A点的光路图。( )
（4）电动公交车的整车充电通常在晚上用电低谷期间，利用如下图输出功率100kW的直流快速充电桩只需要3小时就能充满。
①求充一次电消耗的电能为多少焦耳？( )
②这些电能相当于多少千克的汽油完全燃烧放出的能量。（q=5.4×107J/kg）( )
22．小雨要研究通电导体在磁场中受力的问题.
（1）磁体周围存在磁场，磁场的强弱叫磁感应强度，用来表示.通电导体在磁场中要受到力的作用.将一段长为、电流为的通电导线垂直放入磁感应强度为的磁场中时，受力.说明导体中电流越 ，导体在磁场中受力越大.
（2）有一段通电直导线，横截面积为，单位体积含有个自由电荷，每个自由电荷的电量为，定向移动的平均速度为，则时间内通过导体横截面积的总电荷数 .
导体内电流的大小称为电流强度，是指单位时间内通过导体某一横截面积的电荷量，即，则通过火线上述导体的电流为 .
若这段通电导线长为，将其垂直放入磁感应强度为的磁场中，受到的力 .
从微观上看，上述力相当于每个运动自由电荷受力的共同结果，则该导体内平均每个自由电荷受力大小 .
23．新能源纯电动汽车因其环保、节能、高效等诸多优势，已逐渐成为人们重要的交通工具之一。2021年民族企业比亚迪，以584020辆的全年销量占领新能源厂商销量排行榜榜首，如图为比亚迪一款纯电动车。
（1）电动汽车在行驶时，主要将电能转化为 能；电动机的工作原理是： 。
（2）若电动汽车工作时电动机最大功率为160kW，工作电压为320V，求电动机工作时最大电流是多少？( )当电动机以最大功率工作20min，若电能转化为机械能的效率为90%，则转化为机械能多少J？( )
（3）若某燃油汽车输出相同的机械能，其能量转化率为30%，则需要消耗的汽油为多少kg？（q酒精＝4.5×107J/kg）( )
参考答案：
1．B
2．D
3．B
4．C
5．C
6．C
7．B
8．A
9．C
10．B
11． 磁场 换向器
12． 磁体 磁场对电流的作用 电动
13． 一个半周内受到磁场的力的作用，另一个半周利用惯性转动 把电池的正负极对调 磁场太弱 换用较强的磁场
14． 电动机 速度 保护电路
15． 机械 通电导体在磁场中受力转动
16． 通电导体在磁场中受力的作用 减小
17． 磁场 会
18． 右 振动
19． 通电线圈在磁场中受力转动 对调电源的正负极或对调磁极
20． N 电动机 增大 增强 B
21． B 略 1.08×109 20kg
22． 大
23． 机械 通电线圈在磁场中受力转动 500A 1.728×108J 12.8kg
