苏科版物理九年级上14.4《欧姆定律的应用》教学课件（17张PPT）

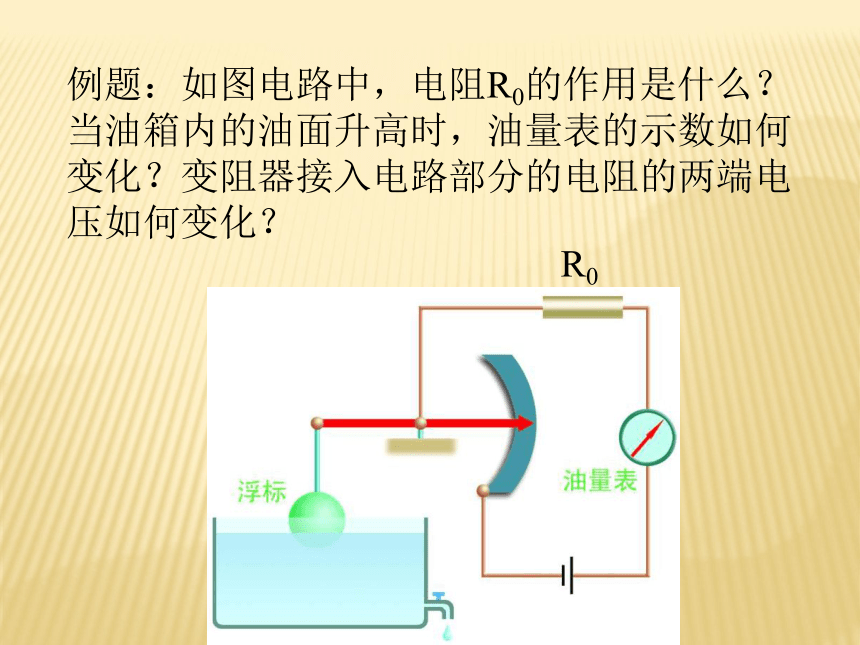

课件17张PPT。欧姆定律的应用前提诊测欧姆定律的内容： 　导体中的电流与导体的两端电压成正比，与导体的电阻成反比。变形一：变形二：U=I R一、欧姆定律在判别电路中电表示数变化中的应用例题：如图电路中，电阻R0的作用是什么？当油箱内的油面升高时，油量表的示数如何变化？变阻器接入电路部分的电阻的两端电压如何变化？R0例题：试判别：
1.此电路是串联还是并联电路？
2.电压表分别测电路哪一部分的电压，
3.滑动变阻器的滑片向右端移动，则电流表和电压表分别如何变化？例题： 变阻器的滑片P向左端移动，电压表示数如何变化，电流表 A1 和A 2的示数如何变化？小组讨论：开关闭合后，变阻器的滑片向左端移动，电流表和电压表的示数分别如何变化？二、在图像题中的应用例题：如图所示，如果温度对导体电阻的影响不可忽略，一个白炽灯泡，当其两端电压增加时，以下是它的电流随电压变化的图像，正确的是（ ） 例题：如图所示是两个电路元件A和B在某一温度下各元件中的电流与两端电压的关系．
（1）由图可知，元件 中的电流与它两端电压之间的关系遵循欧姆定律．（选填A或B）
（2）将A和B并联后接在电压为2.0V的电源两端，求流过A和B的总电流．并联后的总电阻多大？例题：如图所示，两条直线分别表示通过不同电阻的电流随其两端电压变化关系的I-U图线，从图中可知（ ）二、在简单计算题中的应用1.在串联电路中的应用例题：有一盏灯，正常工作时的电流是5A, 电阻是8Ω，要把接它接入电压为220V电路中，可以串联还是并联电阻的方式 能使正常工作？电阻是多大？例题：当开关 S断开时，电压表的示数为4 V,电流表的示数为0.4A，当S闭合时，电流表示数变化了0.2A，求：
（1）电源电压值；
（2）电阻 R1和R2的阻值；
（3）电阻开关断开时，电路中总电阻；2.在并联电路中的应用3.在复杂电路中的应用例题：如图所示电路，电源电压保持不变，电流表的量程为0～0.6A，电表使用的是0～3V量程，定值电阻的阻值为R1=8Ω，灯泡的电阻R2=5Ω, 滑动变阻器的最大阻值R3=20Ω．
（1）开关S1闭合，S2断开，电流表示数为0.25A，电压表的示数为2.5V，求电源电压和滑动变阻器接入电路中的电阻值．
(2)开关S1断开，S2闭合，移动变阻器的滑片P，为了保证电流表和电压表不损坏，滑动变阻器接入电路中的阻值变化范围是多少？
在实验题中的应用
