苏科版物理九年级下册同步练习第16章“电磁转换”复习

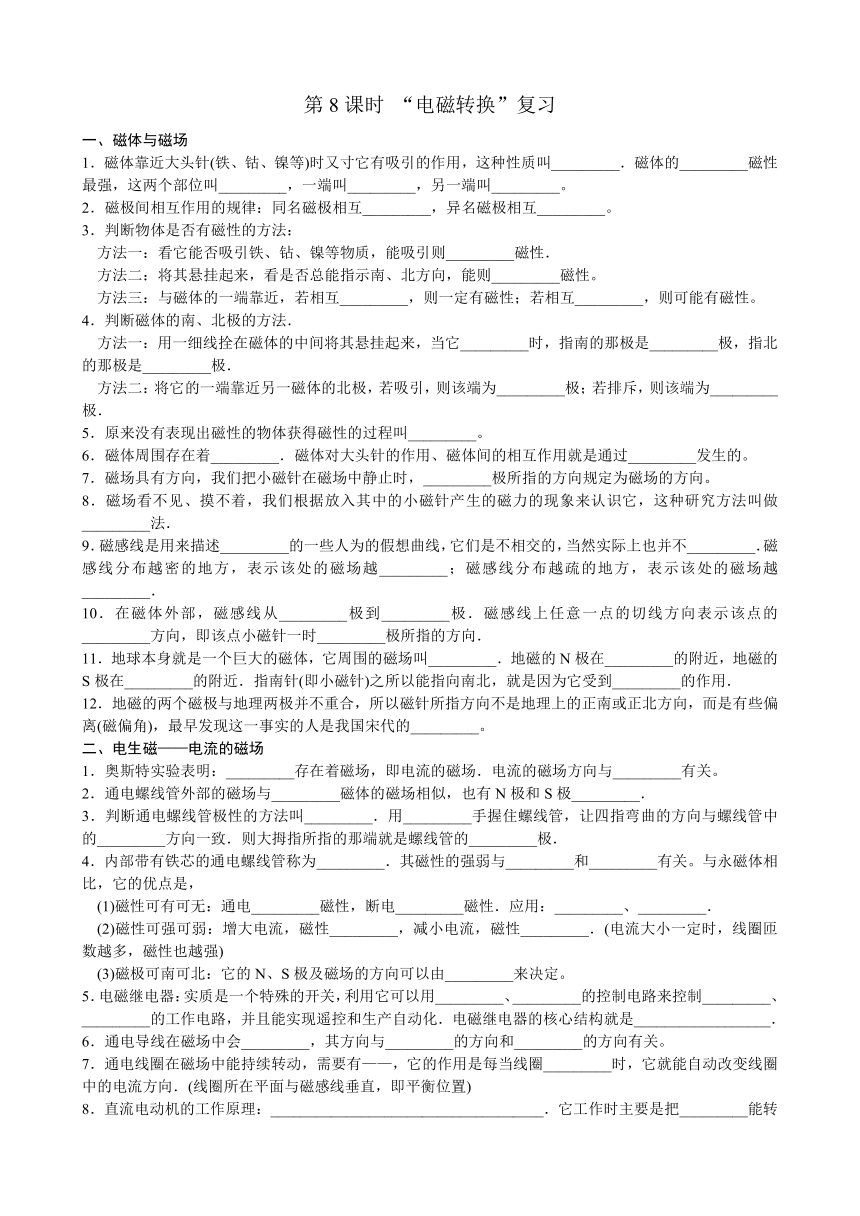

第8课时 “电磁转换”复习
一、磁体与磁场
1．磁体靠近大头针(铁、钴、镍等)时又寸 ( http: / / www.21cnjy.com )它有吸引的作用，这种性质叫_________．磁体的_________磁性最强，这两个部位叫_________，一端叫_________，另一端叫_________。
2．磁极间相互作用的规律：同名磁极相互_________，异名磁极相互_________。
3．判断物体是否有磁性的方法：
方法一：看它能否吸引铁、钻、镍等物质，能吸引则_________磁性．
方法二：将其悬挂起来，看是否总能指示南、北方向，能则_________磁性。
方法三：与磁体的一端靠近，若相互_________，则一定有磁性；若相互_________，则可能有磁性。
4．判断磁体的南、北极的方法．
方法一：用一细线拴在磁体的中间将其悬挂 ( http: / / www.21cnjy.com )起来，当它_________时，指南的那极是_________极，指北的那极是_________极．
方法二：将它的一端靠近另一磁体的北极，若吸引，则该端为_________极；若排斥，则该端为_________极．
5．原来没有表现出磁性的物体获得磁性的过程叫_________。
6．磁体周围存在着_________．磁体对大头针的作用、磁体间的相互作用就是通过_________发生的。
7．磁场具有方向，我们把小磁针在磁场中静止时，_________极所指的方向规定为磁场的方向。
8．磁场看不见、摸不着，我们根据放入其中的小磁针产生的磁力的现象来认识它，这种研究方法叫做_________法．
9．磁感线是用来描述_________的一 ( http: / / www.21cnjy.com )些人为的假想曲线，它们是不相交的，当然实际上也并不_________．磁感线分布越密的地方，表示该处的磁场越_________；磁感线分布越疏的地方，表示该处的磁场越_________．
10．在磁体外部，磁感线从 ( http: / / www.21cnjy.com )_________极到_________极．磁感线上任意一点的切线方向表示该点的_________方向，即该点小磁针一时_________极所指的方向．
11．地球本身就是一个巨大的磁体，它周 ( http: / / www.21cnjy.com )围的磁场叫_________．地磁的N极在_________的附近，地磁的S极在_________的附近．指南针(即小磁针)之所以能指向南北，就是因为它受到_________的作用．
12．地磁的两个磁极与地理两极并不 ( http: / / www.21cnjy.com )重合，所以磁针所指方向不是地理上的正南或正北方向，而是有些偏离(磁偏角)，最早发现这一事实的人是我国宋代的_________。
二、电生磁——电流的磁场
1．奥斯特实验表明：_________存在着磁场，即电流的磁场．电流的磁场方向与_________有关。
2．通电螺线管外部的磁场与_________磁体的磁场相似，也有N极和S极_________．
3．判断通电螺线管极性的方法叫__ ( http: / / www.21cnjy.com )_______．用_________手握住螺线管，让四指弯曲的方向与螺线管中的_________方向一致．则大拇指所指的那端就是螺线管的_________极．
4．内部带有铁芯的通电螺线管称为_________．其磁性的强弱与_________和_________有关。与永磁体相比，它的优点是，
(1)磁性可有可无：通电_________磁性，断电_________磁性．应用：_________、_________．
(2)磁性可强可弱：增大电流，磁性_________，减小电流，磁性_________．(电流大小一定时，线圈匝数越多，磁性也越强)
(3)磁极可南可北：它的N、S极及磁场的方向可以由_________来决定。
5．电磁继电器：实质是一个特殊的开关，利用它 ( http: / / www.21cnjy.com )可以用_________、_________的控制电路来控制_________、_________的工作电路，并且能实现遥控和生产自动化．电磁继电器的核心结构就是__________________．
6．通电导线在磁场中会_________，其方向与_________的方向和_________的方向有关。
7．通电线圈在磁场中能持续 ( http: / / www.21cnjy.com )转动，需要有——，它的作用是每当线圈_________时，它就能自动改变线圈中的电流方向．(线圈所在平面与磁感线垂直，即平衡位置)
8．直流电动机的工作原理 ( http: / / www.21cnjy.com )：____________________________________．它工作时主要是把_________能转化为_________能．
三、磁生电——电磁感应
1．电磁感应现象：_________电路中的_________导体在磁场中做_________时，导体中就会有_________．这一现象是由_________国的物理学家_________发现的。
2．感应电流的方向与_________方向和_________方向有关。
3．_________就是利用电磁感应原理工作的，它工作时主要把_________能转化为_________能。
课后练习
1．南宋民族英雄文天祥，在《扬子江》一 ( http: / / www.21cnjy.com )诗中著有“臣心一片磁针石，不指南方不肯休”的诗句。这里磁针石的南极指向地理位置的_________方，是因为它受到_________的作用．
2．爱因斯坦曾说过：“磁场在物理学 ( http: / / www.21cnjy.com )家看来正如他坐的椅子一样实在．”磁场虽然看不见，摸不着，但可以通过它对放入其中的_________产生力的作用来认识它，还可以用_________形象地来描述它。
3. 丹麦物理学家_________首先 ( http: / / www.21cnjy.com )发现电流的磁效应，电磁起重机、电烙铁、电铃、电磁继电器这四个电器中肯定没有电磁铁的是_________；电磁起重机使用电磁铁而不使用永磁铁的优点之一是______________________________________________________。
4. 从能量转化的角度看，电动机是把 ( http: / / www.21cnjy.com )_________能转化为_________能的机器，它的工作原理是______________________________________________________．在家用电器中装有电动机的电器有_________、_________ (写出两个即可)
5．如图所示是探究“电磁铁磁性强弱与电 ( http: / / www.21cnjy.com )流的关系”的实验电路图．开关的_________可控制电磁铁磁性的有无；要改变通过电磁铁中的电流大小，可通过改变_________实现；要判断电磁铁的磁性强弱，可通过观察电磁铁吸引大头针的_________来确定。
( http: / / www.21cnjy.com )
6．如图所示是检验磁场对通电导体作用力方向的实验装置．当导线ab中有某方向电流通过时，它受到磁场的作用力向上．
(1)如果仅将两磁极对调位置，那么导线ab受力向_________。
(2)如果磁极位置不变，而仅改变ab中的电流方向，那么导线ab受力向_________．
(3)如果同时对调磁极位置，并改变电流方向，那么导线ab受力向_________．
7．如图所示是一个简易的发电装 ( http: / / www.21cnjy.com )置示意图．当导线AB向右运动时，电流表指针向左偏转；将AB改为向左运动时，电流表指针将会向 偏转；实验结果表明感应电流的方向与导线切割磁感线的__________________有关，如果导线左右往复运动，电路中产生的是_________．
8．一根钢棒AB，其A端与小磁针N极相吸引，B端与小磁针S极相吸引，则 ( )
A．钢棒一定有磁性，且A端是S极 B．钢棒一定有磁性，且B端是N极
C．钢棒一定没有磁性 D．钢棒可能有磁性，也可能没有磁性
9．如图所示，甲、乙为条形磁体，中间是 ( http: / / www.21cnjy.com )电磁铁，实线是表示磁极间磁场分布情况的磁感线．则可以判断，图中A、B、C、D四个磁极依次是 ( )
A．N、S、N、N B．S、N、S、S C．S、S、N、S D．N、N、S、N
( http: / / www.21cnjy.com )

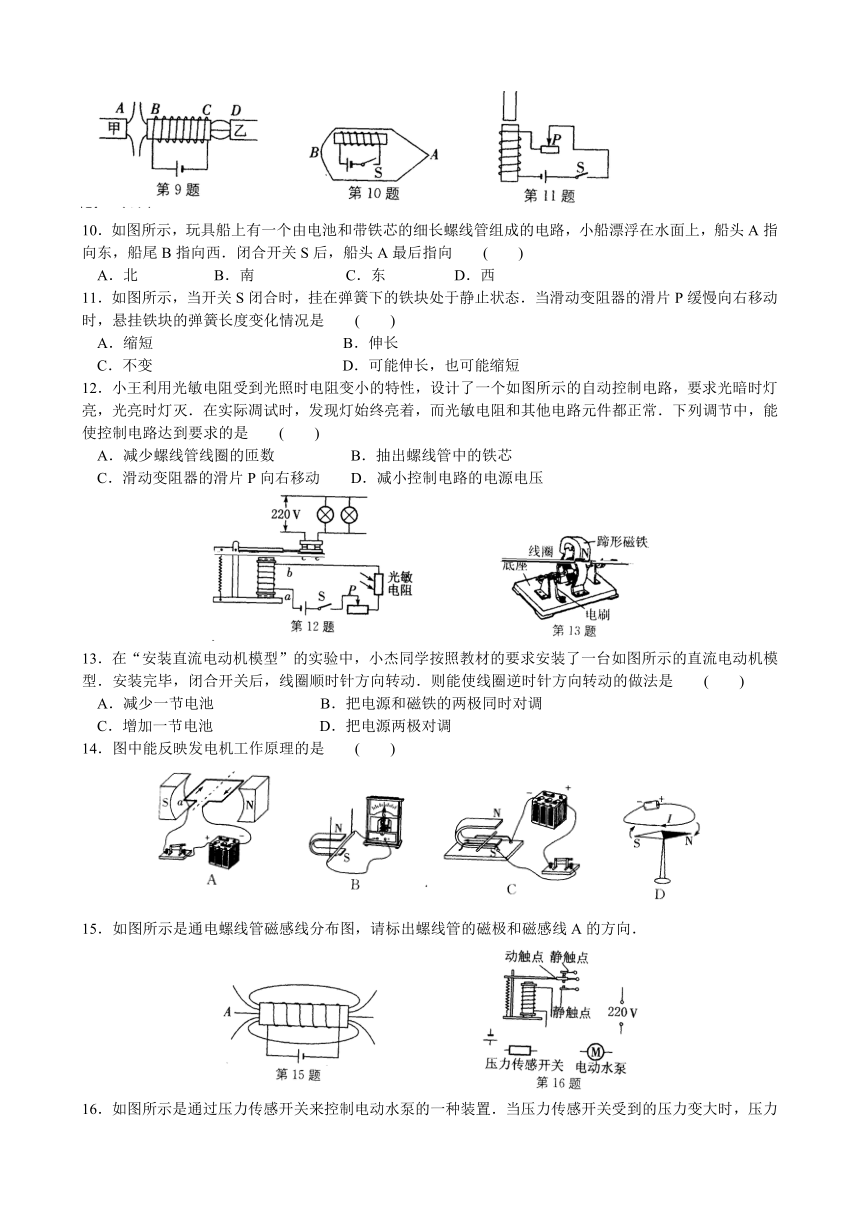

10．如图所示，玩具船上有一个由电池和带铁 ( http: / / www.21cnjy.com )芯的细长螺线管组成的电路，小船漂浮在水面上，船头A指向东，船尾B指向西．闭合开关S后，船头A最后指向 ( )
A．北 B．南 C．东 D．西
11．如图所示，当开关S闭合 ( http: / / www.21cnjy.com )时，挂在弹簧下的铁块处于静止状态．当滑动变阻器的滑片P缓慢向右移动时，悬挂铁块的弹簧长度变化情况是 ( )
A．缩短 B．伸长
C．不变 D．可能伸长，也可能缩短
12．小王利用光敏电阻受到光照时电阻变 ( http: / / www.21cnjy.com )小的特性，设计了一个如图所示的自动控制电路，要求光暗时灯亮，光亮时灯灭．在实际凋试时，发现灯始终亮着，而光敏电阻和其他电路元件都正常．下列调节中，能使控制电路达到要求的是 ( )
A．减少螺线管线圈的匝数 B．抽出螺线管中的铁芯
C．滑动变阻器的滑片P向右移动 D．减小控制电路的电源电压
( http: / / www.21cnjy.com )
13．在“安装直流电动机模型”的实验中 ( http: / / www.21cnjy.com )，小杰同学按照教材的要求安装了一台如图所示的直流电动机模型．安装完毕，闭合开关后，线圈顺时针方向转动．则能使线圈逆时针方向转动的做法是 ( )
A．减少一节电池 B．把电源和磁铁的两极同时对调
C．增加一节电池 D．把电源两极对调
14．图中能反映发电机工作原理的是 ( )
( http: / / www.21cnjy.com )
15．如图所示是通电螺线管磁感线分布图，请标出螺线管的磁极和磁感线A的方向．
( http: / / www.21cnjy.com )
16．如图所示是通过压力传感开关来控制电 ( http: / / www.21cnjy.com )动水泵的一种装置．当压力传感开关受到的压力变大时，压力传感开关的电阻变小，电动水泵开始工作．请用笔画线代替导线，按照题意将图中的电路连接完整．
17．在沈括的著作《梦溪笔谈》中，有下面一段 ( http: / / www.21cnjy.com )话：方家(指精通学问的专家)以磁石磨针锋，则能指南，然常微偏东，不全南也．这段话中涉及的两个重要的物理现象(或知识)是_________和_________．使针获得磁性的方法叫_________。
18. 福州科技馆展出的磁动轮是根据 ( http: / / www.21cnjy.com )异名磁极相互吸引的原理制戚的，每个轮的边缘装有12个侧放的柱形磁体，如图所示．当推动A轮转动时，其他3个轮会随之转动．若A轮磁体外侧是N极，则C轮磁体外侧是_________极．如果A轮顺时针转动，C轮将_________ (顺／逆)时针转动，D轮将_________ (顺／逆)时针转动．
( http: / / www.21cnjy.com )
19．如图所示是一种温度自动报警器的原 ( http: / / www.21cnjy.com )理图，制作_________ (酒精／煤油／水银)温度计时插入一段金属丝，当温度达到金属丝下端所指的温度时，电磁铁具有_________，将衔铁吸引过来，使电铃发出报警信号．请你根据图中电磁铁的极性，标出控制电路中电源的20．发电机是根据_________原理制成的．发电机产生的电流称为感应电流，感应电流的方向与闭合电路中一部分导体切割磁感线的方向及_________方向有关．
21．如图所示是1825年瑞士年轻的物理 ( http: / / www.21cnjy.com )学家科拉顿做实验的装置图，为避免磁铁对磁针的作用，他把实验装置放在两个房间内做，因不能及时看见实验现象，错过了这一伟大发现．在实验时，他在乙房间把磁铁放入线圈的过程中，这时甲房间的小磁针将_________ (不动／转动)，乙房间出现的电磁现象在物理学上称为_________现象．
22．下列不属于电磁铁应用的是 ( )
A．电磁起重机 B．电磁继电器
C．电铃 D．电灯
23．若要使直流电动机的转动方向发生改变，下列方法中正确的是 ( )
A．增大线圈中的电流 B．增多线圈的匝数
C．对调电源两极或磁体两极 D．同时对调电源两极和磁体两极
24．如图所示的实验装置，可以用来 ( )
A．探究感应电流的方向与磁场方向的关系
B．探究发电机的工作原理
C．探究通电导体在磁场中所受的力与什么因素有关
D．探究电磁铁的磁性与什么因素有关
( http: / / www.21cnjy.com )
25．如图所示，为使滑动变阻器的滑片P向右移动时，通电螺线管对条形磁铁斥力变大，则电源和变阻器接入电路的方式可以是 ( )
A．G接F，E接B，D接H B．G接F，E接A，D接H
C．G接E，F接B，D接H D．G接E，F接A，D接H
26．如图所示，小磁针处于静止状态．请在图中甲、乙处标出磁极极性(用“N”或“S”表示)，并画出磁感线(每个磁极画两条即可)．
( http: / / www.21cnjy.com )
27．请你按要求改进如图所示的“测定油箱内油量的装置”．
(1)器材：电磁继电器(如图所示)、导线若干、电源若干、触点若干、红、绿灯泡各1只．
(2)要求：①通常情况下，绿灯亮、红灯灭；②储油过少时，绿灯灭、红灯亮．
(3)请将电路设计填画在原图上(电路元件用电路符号表示，其余元件用示意图表示)．
28．如图所示是某同学探究“电磁铁磁性强弱跟电流大小关系”的电路图．
( http: / / www.21cnjy.com )
(1)电磁铁磁性的强弱是通过观察_________来确定的．
(2)闭合开关S后, 当滑 ( http: / / www.21cnjy.com )动变阻器滑片P向_________ (a／b)端移动时，电磁铁磁性增强．由_________实验可得到的结论是：当线圈匝数不变时，通过线圈的电流_________，电磁铁磁性越强．
(3)在图中，电磁铁的上端是_________ (N／S)极．
29．小明设计了一种“自动限重器”， ( http: / / www.21cnjy.com )如图甲所示．该装置由控制电路和工作电路组成，其主要元件有：电磁继电器、货物装载机(实质是电动机)、压敏电阻R1和滑动变阻器R2等．压敏电阻R1的阻值随压力F变化的关系如图乙所示．当货架承受的压力达到限定值时，电磁继电器会自动控制货物装载机停止向货架上摆放物品．已知控制电路的电源电压U=6 V，电磁继电器线圈的阻值忽略不计．请你解答下列问题：
( http: / / www.21cnjy.com )
(1)由图乙中的图像可知，随着压力F的增大，压敏电阻R1的阻值将_________．
(2)用笔画线代替导线，将图甲的电路连接完整．
(3)随着控制电路电流的增大，电磁铁的磁性将_________，当电磁继电器线圈中的电流大小为30 mA时，衔铁被吸下．若货架能承受的最大压力为800 N，则所选滑动变阻器R2的最大阻值至少为_________．
参考答案
1．南 地磁场
2．磁体 磁感线
3．奥斯特 电烙铁 磁性的有无可用电流的通断来控制
4．电 机械 通电线圈在磁场里受力转动 抽油烟机 洗衣机
5．通断 滑动变阻器的电阻 多少
6．(1)下 (2)下 (3)上
7．右 运动方向 交流电
8．D 9．D 10．A 11．A 12．C 13．D 14．B
15．如图所示 16．如图所示
( http: / / www.21cnjy.com )
17．地球是一个巨大的磁体 地磁的两极与地理的两极并不重合 磁化
18．S 逆 顺
19．水银 磁性 如图所示
20．电磁感应 磁场
( http: / / www.21cnjy.com )
21．转动 电磁感应
22．D 23．C 24．C 25．A
26．如图所示27．如图所示
28．(1)吸引铁钉的多少 (2)改越大 (3)S
29．(1)减小 (2)如图所示(3)增强 120
( http: / / www.21cnjy.com )
