苏科版物理九年级下册同步练习16-2电流的磁场（一）

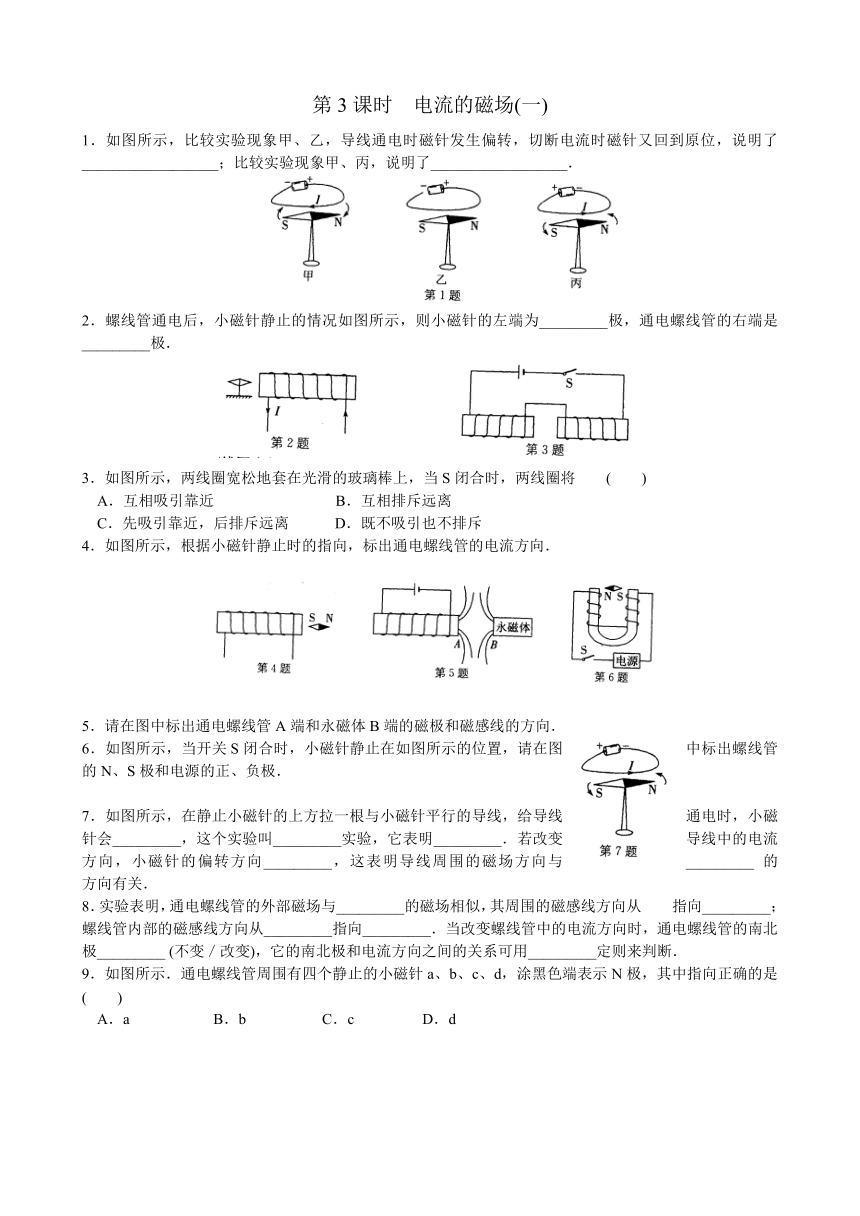

第3课时 电流的磁场(一)
1．如图所示，比较实验现象甲、乙，导线通 ( http: / / www.21cnjy.com )电时磁针发生偏转，切断电流时磁针又回到原位，说明了__________________；比较实验现象甲、丙，说明了__________________．
( http: / / www.21cnjy.com )
2．螺线管通电后，小磁针静止的情况如图所示，则小磁针的左端为_________极，通电螺线管的右端是_________极．
( http: / / www.21cnjy.com )
3．如图所示，两线圈宽松地套在光滑的玻璃棒上，当S闭合时，两线圈将 ( )
A．互相吸引靠近 B．互相排斥远离
C．先吸引靠近，后排斥远离 D．既不吸引也不排斥
4．如图所示，根据小磁针静止时的指向，标出通电螺线管的电流方向．
( http: / / www.21cnjy.com )
5．请在图中标出通电螺线管A端和永磁体B端的磁极和磁感线的方向．
6．如图所示，当开关S闭合时，小磁针静止在如图所示的位置，请在图中标出螺线管的N、S极和电源的正、负极．
7．如图所示，在静止小磁针的上方拉一根与小 ( http: / / www.21cnjy.com )磁针平行的导线，给导线通电时，小磁针会_________，这个实验叫_________实验，它表明_________．若改变导线中的电流方向，小磁针的偏转方向_________，这表明导线周围的磁场方向与_________的方向有关．
8．实验表明，通电螺线管的外部磁场与___ ( http: / / www.21cnjy.com )______的磁场相似，其周围的磁感线方向从 指向_________；螺线管内部的磁感线方向从_________指向_________．当改变螺线管中的电流方向时，通电螺线管的南北极_________ (不变／改变)，它的南北极和电流方向之间的关系可用_________定则来判断．
9．如图所示．通电螺线管周围有四个静止的小磁针a、b、c、d，涂黑色端表示N极，其中指向正确的是 ( )
A．a B．b C．c D．d
( http: / / www.21cnjy.com )
10．1820年，安培在科 ( http: / / www.21cnjy.com )学院的例会上做了一个小实验，引起到会科学家的兴趣．如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，请你想一想会发生的现象是 ( )
A．通电螺线管仍保持原位置静止
B．通电螺线管转动，直至A指向南，B指向北
C．通电螺线管转动，直至A指向北，B指向南
D．通电螺线管能在任意位置静止
11．有一电池组装在盒子里，只有正、负极引出的两根线，而无法确定哪根接正极，选用下列哪组器材就可将其区别出来 ( )
A．螺线管和一盒铁屑 B．已知极性的小磁针
C．小灯泡和滑动变阻器 D．螺线管和小磁针
12．如图所示，螺线管左侧的C为条形磁铁，右侧的D为软铁棒，A、B是电源的两极．下列判断中正确的是 ( )
A．若A为电源正极，则C、D都被吸引
B．若A为电源正极，则C被排斥，D被吸引
C．若B为电源正极，则C、D都被排斥
D．若B为电源正极，则C被吸引，D被排斥
13．请你在图中标出通电螺线管的两极和磁感线的方向．
( http: / / www.21cnjy.com )
14．如图所示．请你根据通电螺线管的N、S极，在图中分别标出电源的正、负极和两个小磁针静止时的N、S极．
15．如图所示，已画出电磁铁的绕线，请将电路连接完整，使开关闭合后，电磁铁旁的小磁针能静止在图中位置，并在图中标出电磁铁的N、S极．
( http: / / www.21cnjy.com )
16．如图所示，电路连接正确，通电后小 ( http: / / www.21cnjy.com )磁针指向如图所示(涂黑端表示N极)．请在图中标出通电螺线管的磁极和电源的正、负极，并画出螺线管的绕法．
参考答案
1．通电导体周围存在着磁场 磁场的方向与电流的方向有关
2．N S 3．B
4～6．如图所示
( http: / / www.21cnjy.com )
7．偏转 奥斯特 通电导体周围存在磁场 发生改变 电流
8．条形磁铁 北极 南极 南极 北极 改变 安培
9．A 10．B 11．D 12．A
13~16．如图所示
( http: / / www.21cnjy.com )
