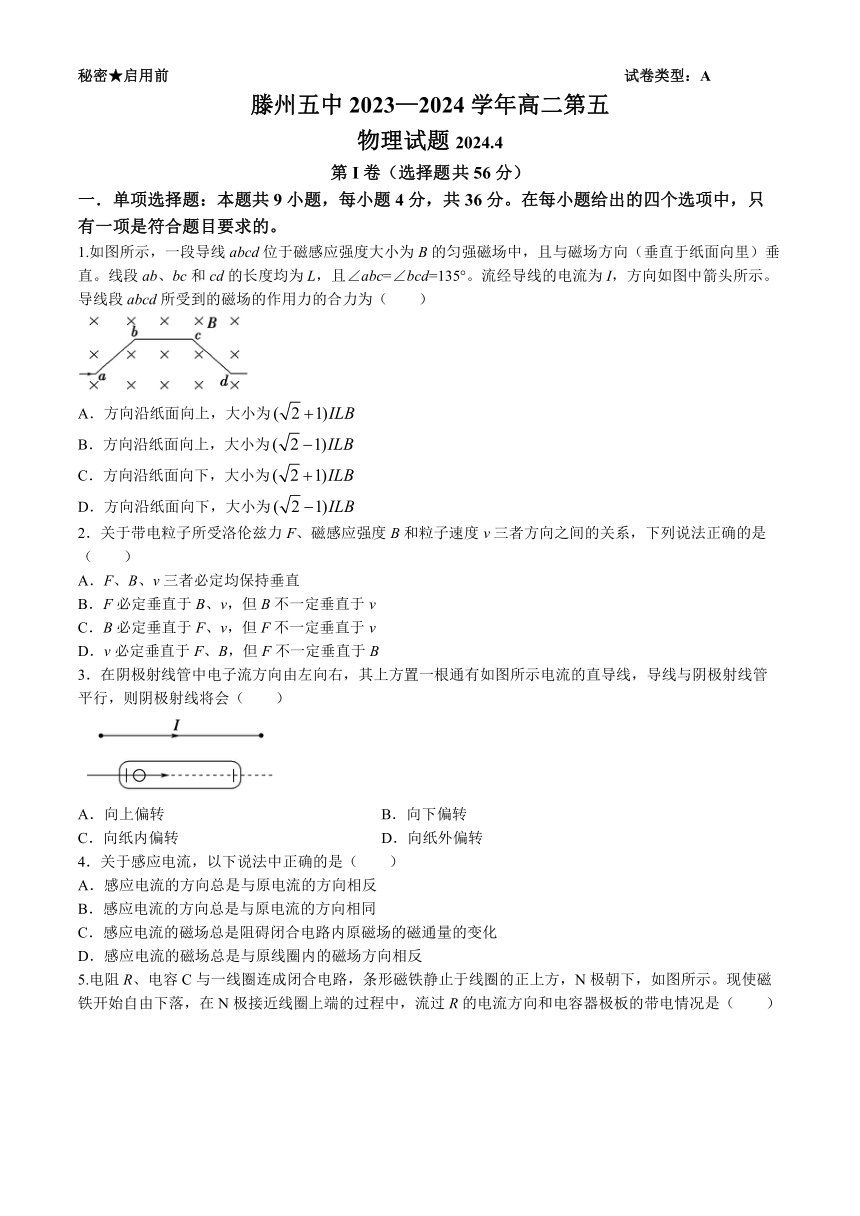

山东省滕州市第五中学2023-2024学年高二下学期第一次月考物理试题(无答案)

秘密★启用前 试卷类型：A
滕州五中2023—2024学年高二第五
物理试题2024.4
第I卷（选择题 共56分）
一．单项选择题：本题共9小题，每小题4分，共36分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1.如图所示，一段导线abcd位于磁感应强度大小为B的匀强磁场中，且与磁场方向（垂直于纸面向里）垂直。线段ab、bc和cd的长度均为L，且∠abc=∠bcd=135°。流经导线的电流为I，方向如图中箭头所示。导线段abcd所受到的磁场的作用力的合力为（ ）
A．方向沿纸面向上，大小为
B．方向沿纸面向上，大小为
C．方向沿纸面向下，大小为
D．方向沿纸面向下，大小为
2．关于带电粒子所受洛伦兹力F、磁感应强度B和粒子速度v三者方向之间的关系，下列说法正确的是（ ）
A．F、B、v三者必定均保持垂直
B．F必定垂直于B、v，但B不一定垂直于v
C．B必定垂直于F、v，但F不一定垂直于v
D．v必定垂直于F、B，但F不一定垂直于B
3．在阴极射线管中电子流方向由左向右，其上方置一根通有如图所示电流的直导线，导线与阴极射线管平行，则阴极射线将会（ ）
A．向上偏转 B．向下偏转
C．向纸内偏转 D．向纸外偏转
4．关于感应电流，以下说法中正确的是（ ）
A．感应电流的方向总是与原电流的方向相反
B．感应电流的方向总是与原电流的方向相同
C．感应电流的磁场总是阻碍闭合电路内原磁场的磁通量的变化
D．感应电流的磁场总是与原线圈内的磁场方向相反

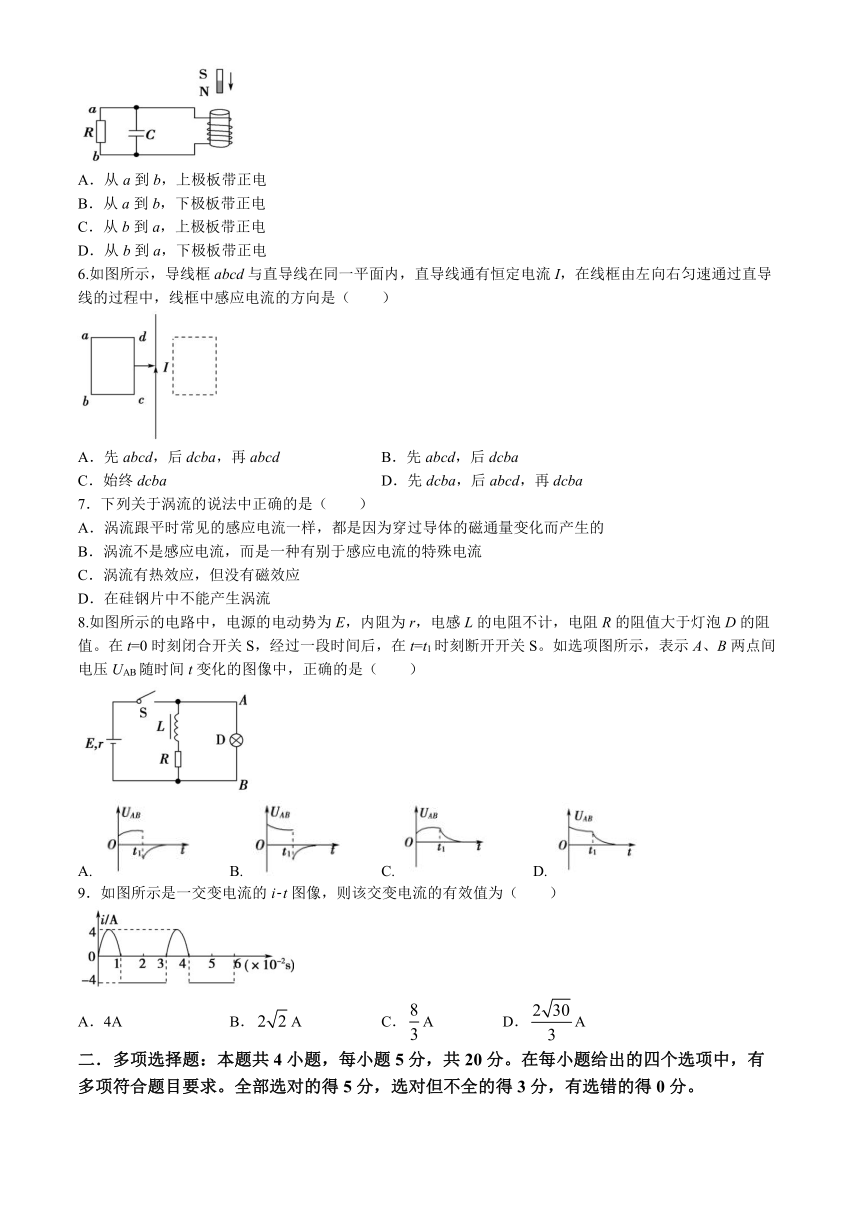

5.电阻R、电容C与一线圈连成闭合电路，条形磁铁静止于线圈的正上方，N极朝下，如图所示。现使磁铁开始自由下落，在N极接近线圈上端的过程中，流过R的电流方向和电容器极板的带电情况是（ ）
A．从a到b，上极板带正电
B．从a到b，下极板带正电
C．从b到a，上极板带正电
D．从b到a，下极板带正电
6.如图所示，导线框abcd与直导线在同一平面内，直导线通有恒定电流I，在线框由左向右匀速通过直导线的过程中，线框中感应电流的方向是（ ）
A．先abcd，后dcba，再abcd B．先abcd，后dcba
C．始终dcba D．先dcba，后abcd，再dcba
7．下列关于涡流的说法中正确的是（ ）
A．涡流跟平时常见的感应电流一样，都是因为穿过导体的磁通量变化而产生的
B．涡流不是感应电流，而是一种有别于感应电流的特殊电流
C．涡流有热效应，但没有磁效应
D．在硅钢片中不能产生涡流
8.如图所示的电路中，电源的电动势为E，内阻为r，电感L的电阻不计，电阻R的阻值大于灯泡D的阻值。在t=0时刻闭合开关S，经过一段时间后，在t=t1时刻断开开关S。如选项图所示，表示A、B两点间电压UAB随时间t变化的图像中，正确的是（ ）
A. B. C. D.
9．如图所示是一交变电流的i t图像，则该交变电流的有效值为（ ）
A．4A B．A C．A D．A
二．多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多项符合题目要求。全部选对的得5分，选对但不全的得3分，有选错的得0分。
10．（多选）一个矩形线圈在匀强磁场中转动，产生的感应电动势，则（ ）
A．交流电的频率是100πHz B．t=0时，线圈位于中性面
C．交流电的周期是0.02s D．t=0.05s时，e有最大值
11．（多选）矩形线框绕垂直于匀强磁场且在线框平面内的轴匀速转动时产生了交变电流，下列说法正确的是（ ）
A．当线框位于中性面时，线框中感应电动势最大
B．当穿过线框的磁通量为零时，线框中的感应电动势也为零
C．当线框经过中性面时，感应电动势或感应电流的方向就改变一次
D．线框经过中性面时，各边切割磁感线的速度为零
12.（多选）如图所示，灯A、B完全相同，带铁芯的线圈L的电阻可忽略，则（ ）
A．S闭合的瞬间，灯A、B同时发光，接着灯A变暗，灯B更亮，最后灯A熄灭
B．S闭合瞬间，灯A不亮，灯B立即亮
C．S闭合瞬间，灯A、B都不立即亮
D．稳定后再断开S的瞬间，灯B立即熄灭，灯A闪亮一下再熄灭
13．（多选）如图所示，将额定电压为60V的用电器，通过一理想变压器接在正弦交变电源上。闭合开关S后，用电器正常工作，交流电压表和交流电流表（均为理想电表）的示数分别为220V和2.2A。以下判断正确的是（ ）
A．变压器输入功率为484W
B．通过原线圈的电流的有效值为0.6A
C．通过副线圈的电流的最大值为2.2A
D．变压器原、副线圈匝数比n1∶n2=11∶3
秘密★启用前 试卷类型：A
滕州五中2023—2024学年高二第三次单元检测
物理试题2024.4
第II卷（非选择题 共44分）
三．非选择题：本题共4小题，共44分。
14．（12分）在“探究法拉第电磁感应现象”的实验中，
（1）已将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电表及开关按如图所示部分连接，要把电路连接完整正确，则N连接到 （选填“a”“b”“c”或“M”），M连接到 （选填“a”“b”“c”或“N”）。
（2）某同学第一次将滑动变阻器的触头P慢慢向右移动，第二次将滑动变阻器的触头P快速向右移动，发现电流计的指针摆动的幅度第二次的幅度大，原因是线圈中的 （填“磁通量”或“磁通量的变化”或“磁通量变化率”）第二次比第一次的大。
15.（8分）如图所示，正方形线圈abcd的边长是0.5m，共150匝，匀强磁场的磁感应强度为，当线圈以150r/min的转速绕中心轴线匀速旋转时，求：
（1）若从线圈处于中性面开始计时，写出线圈中感应电动势的瞬时值表达式；
（2）线圈转过时电动势的瞬时值。
16.（12分）如图所示，水平放置的两平行金属导轨相距L=0.50m，左端接一电阻R=0.20Ω，磁感应强度B=0.40T的匀强磁场方向垂直于导轨平面向下，导体棒ac（长为L）垂直放在导轨上，并能无摩擦地沿导轨滑动，导轨和导体棒的电阻均可忽略不计。当ac棒以v=4.0m/s的速度水平向右匀速滑动时，求：
（1）ac棒中感应电动势的大小；
（2）回路中感应电流的大小；
（3）维持ac棒做匀速运动的水平外力的大小。
17．（12分）质谱仪原理如图所示，a为粒子加速器，电压为U1；b为速度选择器，磁场与电场正交，磁感应强度为B1，板间距离为d；c为偏转分离器，磁感应强度为B2。今有一质量为m、电荷量为e的正粒子（不计重力），经加速后，该粒子恰能通过速度选择器，粒子进入分离器后做匀速圆周运动。求：
（1）粒子的速度v为多少？
（2）速度选择器的电压U2为多少？
（3）粒子在B2磁场中做匀速圆周运动的半径R为多大？
