1．电压的意义
2．电压的单位：
要让一段电路中有电流，它的两端就要有电压。
电源的作用就是给用电器两端提供电压。
国际单位制单位：伏特（Volt） ，简称伏（ V ）。
常用单位：千伏（kV）；毫伏（mV）。
换算：1 kV =1×103 V
1 V =1×103 mV
一、电压

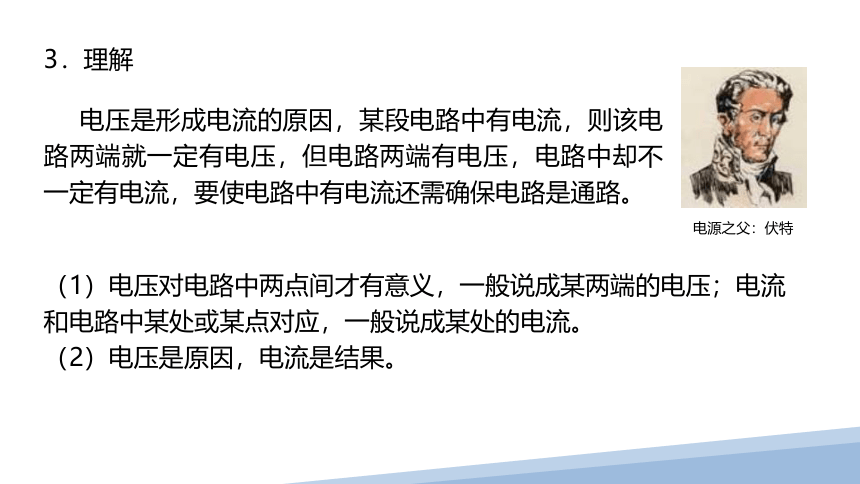

3．理解
电源之父：伏特
（1）电压对电路中两点间才有意义，一般说成某两端的电压；电流和电路中某处或某点对应，一般说成某处的电流。
（2）电压是原因，电流是结果。
电压是形成电流的原因，某段电路中有电流，则该电路两端就一定有电压，但电路两端有电压，电路中却不一定有电流，要使电路中有电流还需确保电路是通路。

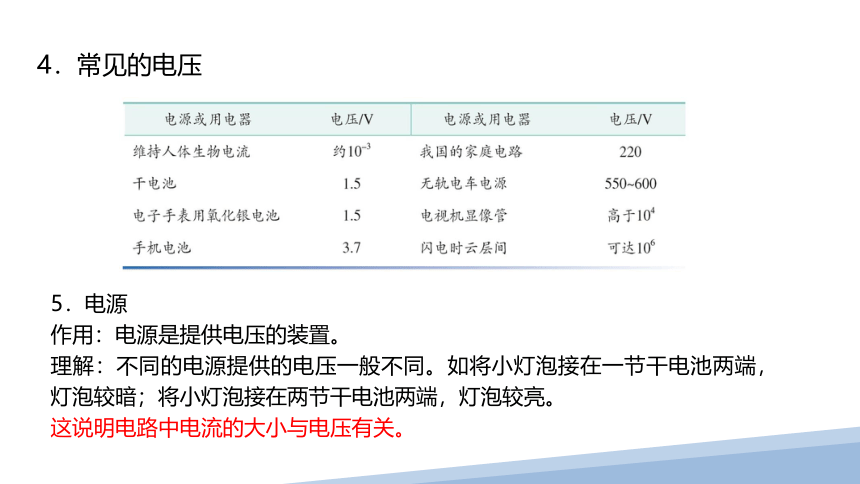

4．常见的电压
5．电源
作用：电源是提供电压的装置。
理解：不同的电源提供的电压一般不同。如将小灯泡接在一节干电池两端，灯泡较暗；将小灯泡接在两节干电池两端，灯泡较亮。
这说明电路中电流的大小与电压有关。
测量电压大小的工具叫电压表。它在电路中的符号是 。
V
1.电压表
二、电压的测量
2.量程 分度值
0—15V 0.5V
0—3V 0.1V
读数
3.电压表的连接
（1）电压表必须和被测的用电器并联。
（2）电流必须从正接线柱流入，从负接线柱流出（正进负出）。
（3）必须正确选择量程，可先用大量程进行“试触”。
（4）电压表可以直接连到电源的两极，测量电源电压！
V
4.电压表和电流表的对比分析
电压表 电流表
用途 测电压 测电流
符号
连接方式
与电源 连接 能直接接在电源的两极上 不能直接接在电源的两极上
V
A
与被测用电器并联，在电路中电压表处可看作断路
与被测用电器串联，在电路中相当于导线
L2
A
B
C
L1
实验步骤
1．按照电路图连接电路。
2．用电压表测量灯L1两端的电压，记为U1；用电压表测量灯L2两端的电压，记为U2，测量灯L1、L2两端的总电压为U，记入表格。
3．更换规格不同的灯泡，重复上步步骤。

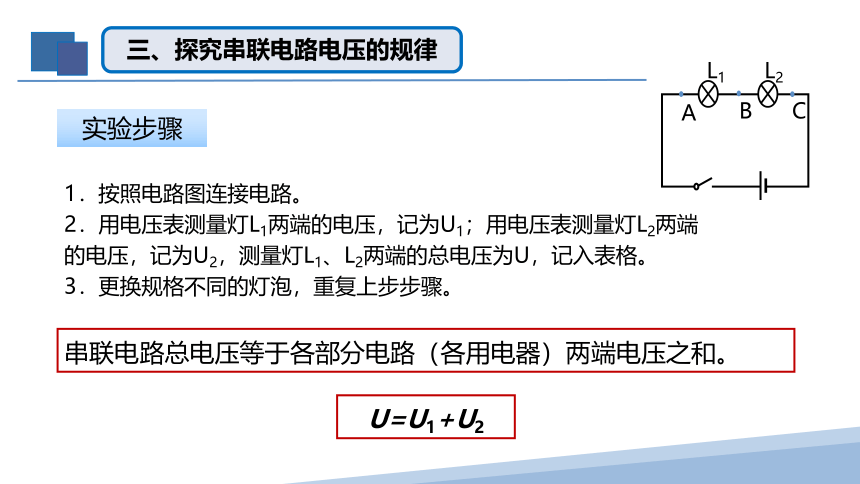

三、探究串联电路电压的规律
串联电路总电压等于各部分电路（各用电器）两端电压之和。
U=U1+U2
L1
L2
1．按照电路图连接电路。
2．用电压表测量灯L1两端的电压，记为U1；用电压表测量灯L2两端的电压，记为U2，测量电源两端的电压为U，记入表格。
3．更换规格不同的灯泡，重复上步步骤。
四、探究并联电路电压的规律
实验步骤
并联电路各支路两端电压相等。
U=U1=U2
1.串联电池组的电压等于各节电池的电压之和。
U总=U1 +U2
五、探究串、并联电路电池组电压的规律
2.并联电池组的电压等于各节电池的电压。
U总=U1=U2
串联 并联
电路图
电流
电压
文字表述:在串联电路中，电流处处相等。
公式:I＝I1＝I2＝…＝In
文字表述:在并联电路中，干路电流等于各支路的电流之和。
公式:I＝I1+I2+…+In
文字表述:串联电路中的总电压等于各部分电路两端的电压之和。
公式：U=U1+U2+…+Un
文字表述:在并联电路中，各支路两端的电压均相等。
公式：U=U1=U2=…=Un
小结
1、定义：在物理学中，把导体对电流阻碍作用的大小叫电阻，用字母R 表示。
2、单位：欧姆，简称欧，符号Ω。
常用单位：
千欧（kΩ）; 兆欧（MΩ）
1 kΩ = 103 Ω；1 MΩ = 106 Ω
常用到有一定电阻值的元件——电阻器，也叫做定值电阻。
用符号 表示。
六、电阻
电流表的内阻约0.1欧
电压表的内阻约在几十兆欧
控制变量法、转换法
七、影响电阻大小的因素
导体的电阻与导体的长度、横截面积、材料有关。
在材料、横截面积相同时，导体越长，电阻越大。
在材料、长度相同时，导体的横截面积越大，电阻越小。
在长度、横截面积相同时，导体的材料不同，电阻不同。
对大多数导体来说，温度越高，电阻越大。
电阻是导体本身的一种性质。一段导体不论是否接入电路，都有电阻，且电阻大小不变。 它的大小取决于导体的材料、长度、横截面积，还受温度影响。
高压线的绝缘子用陶瓷材料。
导体和绝缘体之间没有绝对的界限。
铜、铝、橡胶、陶瓷都是良好的电工材料。
介于中间的锗、硅是常用的半导体材料。
小资料
导体
绝缘体
半导体
通常情况下用铜、铝做导线。
滑动变阻器
1.能改变接入电路中电阻大小的元件叫做变阻器。
八、变阻器
2.结构示意图：
3.滑动变阻器元件符号：
改变接入电路中电阻线的长度
4.原理：
5.滑动变阻器的使用
（1）应该选用两个接线柱：在电阻线上的接线柱A、B中选一个，金属棒上的接线柱C、D中选一个，即“一上一下”。
（2）滑动变阻器应与用电器串联。
（3）闭合开关前，滑动变阻器要处于阻值最大处。
S
L
Rp
S
Rp
L
（1）保护电路
（2）改变小灯泡的电流和电压
串联分压，大电阻分大电压
思考：滑动变阻器在电路中有什么样作用？
1.电位器
顺时针转动滑片时电阻_________。
变大
九、变阻器的应用
调速开关
2.电阻箱
3.插入式电阻箱
4.油量表
如图是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属杆是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度，当汽车行驶时，油箱内油面________，油量表的示数________。
变小
下降
考点一 电路中有持续电流的条件
1.关于电压，下列说法中错误的是（　 　）
A.只要有电压就一定能形成电流
B.电压是电路中形成电流的原因
C.电源是提供电压的装置
D.电路中有电流时，电路两端就一定有电压
A
考点二 影响电阻大小的因素
2.科学方法在物理问题的研究中起到了重要的作用。两个定值电阻，一个5 Ω，一个10 Ω，粗细均匀。以下描述正确的是（　 　）
A.如果这两个电阻的材料相同，则5 Ω的长度一定大于10 Ω的长度
B.如果这两个电阻的材料不同，则5 Ω的长度一定小于10 Ω的长度
C.如果这两个电阻的材料、横截面积相同，则5 Ω的长度一定小于10 Ω的长度
D.如果这两个电阻的材料、长度相同，则5 Ω的横截面积一定小于10 Ω的横截面积
C
考点三 滑动变阻器的使用
3.如图电路的M、N将接入一个滑动变阻器，当滑片向右滑动时电路中电流变小。以下四种接法符合要求的是 （　 　）
B
A　　　　　 B
C　　　　　 D
考点四 探究串、并联电路中的电压规律
在“探究串联电路电压的特点”实验中，某实验小组用如图所示的电路分别测量了串联电路两端的总电压U和灯泡L1、L2两端的电压U1、U2，数据如表：
U/V U1/V U2/V
2.6 1.3 1.3
（1）该小组由此得出串联电路的总电压与各部分电压的关系是 （用题中物理量符号表示）。
U1＋U2＝U　
（2）实验过程中，若L1灯丝断了，观察到电压表V1示数为 　 　 V，电压表V2示数为 　 　 V。
2.6　
0　
（3）该实验还有待改进，请写出其中一点： 　 　。
换不同规格的小灯泡再进行多次实验
