1.1.2循环结构框图（第2课时）

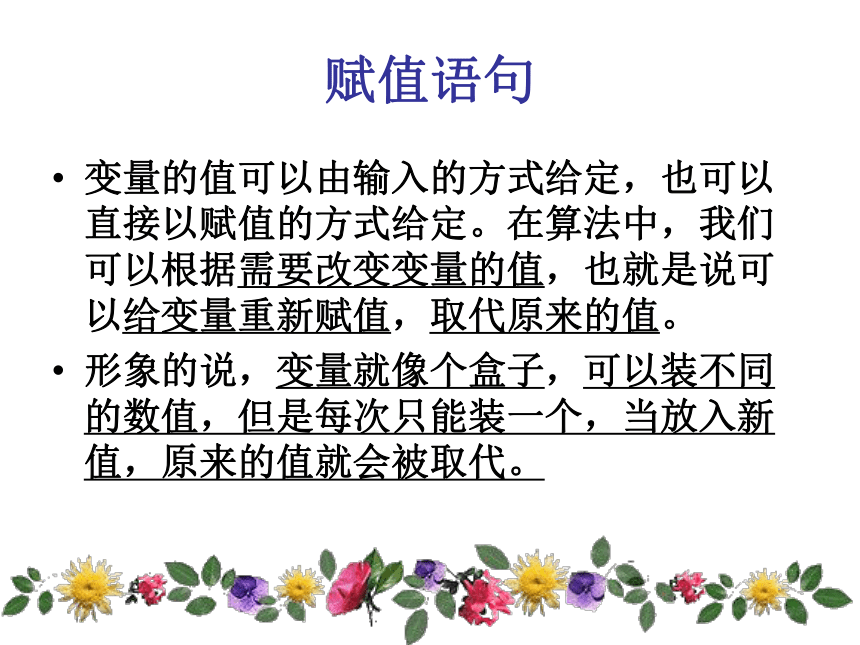

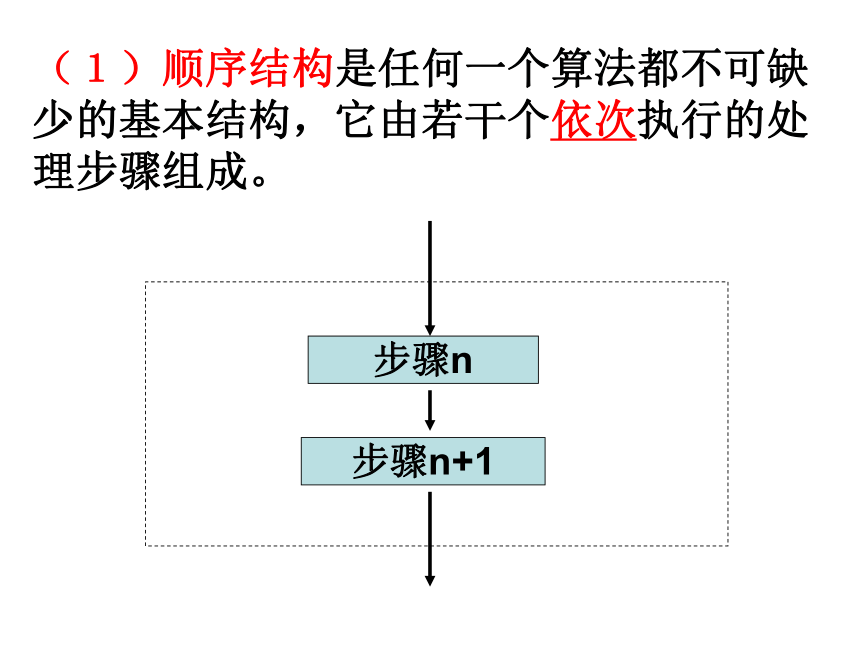

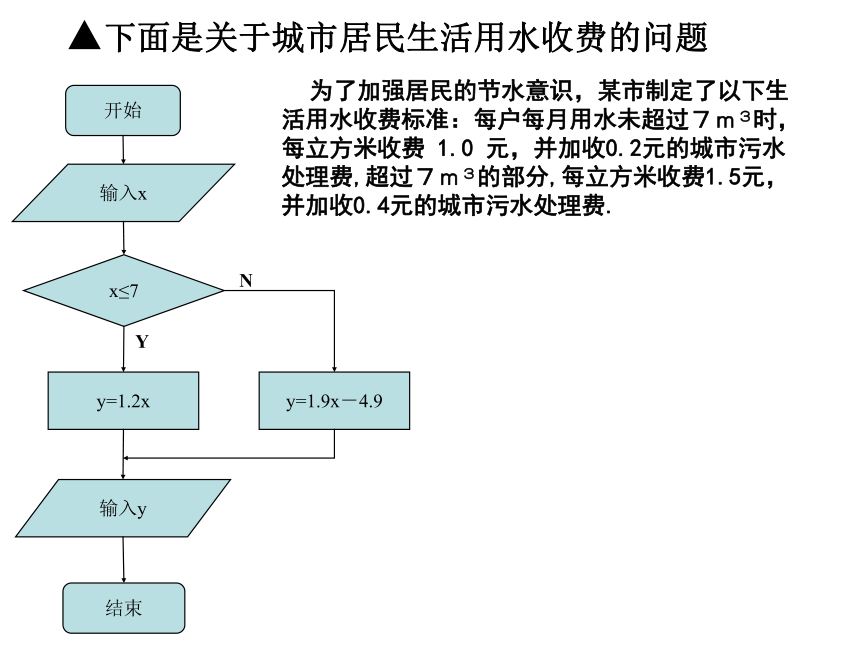

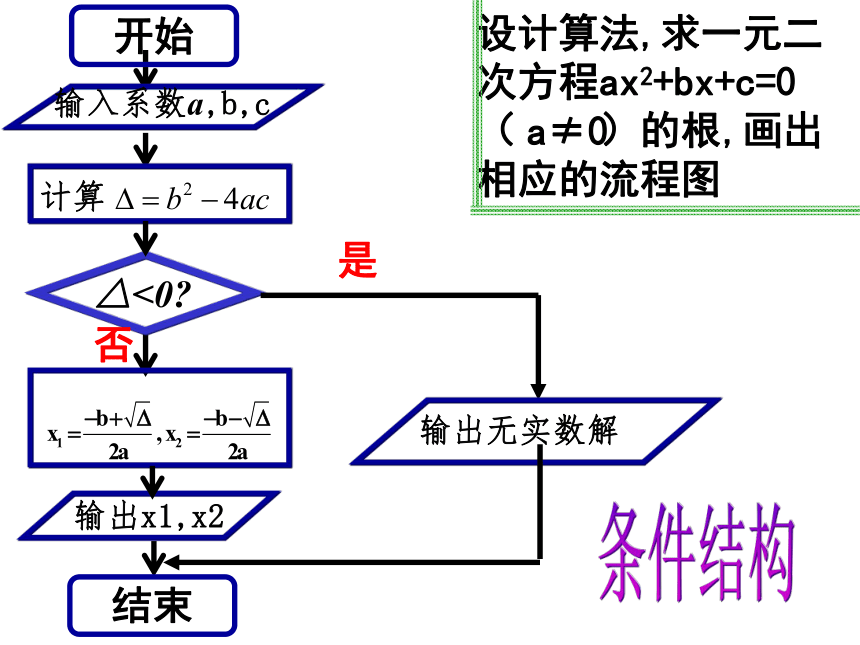

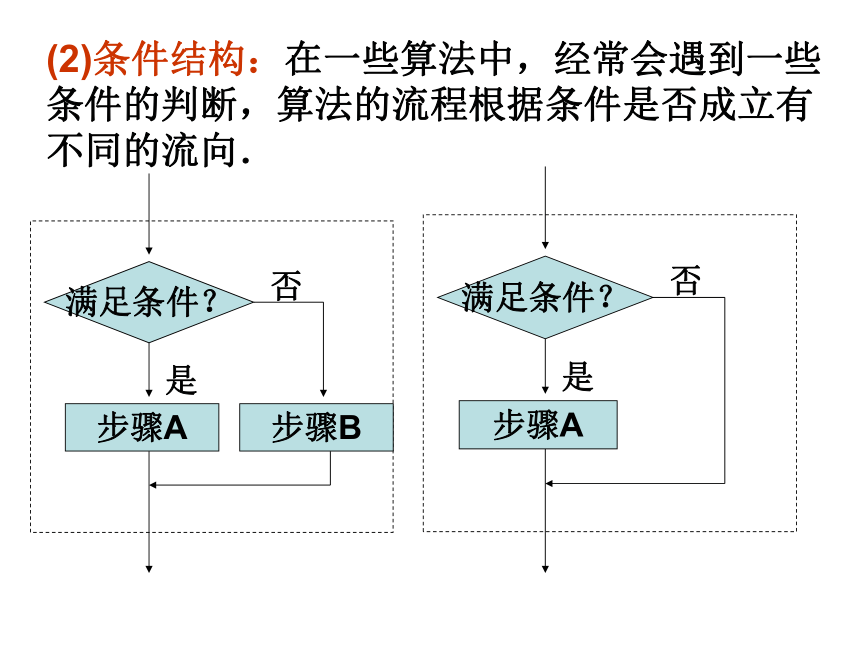

课件20张PPT。循环结构（１）顺序结构是任何一个算法都不可缺少的基本结构，它由若干个依次执行的处理步骤组成。步骤n步骤n+1(2)条件结构：在一些算法中，经常会遇到一些条件的判断，算法的流程根据条件是否成立有不同的流向．设计算法,求一元二次方程ax2+bx+c=0（ ）的根,画出相应的流程图 a≠0输出x1,x2输入系数a,b,c否是输出无实数解条件结构计算开始结束▲下面是关于城市居民生活用水收费的问题 为了加强居民的节水意识，某市制定了以下生活用水收费标准：每户每月用水未超过７ｍ３时，每立方米收费 1.0 元，并加收0.2元的城市污水处理费,超过７ｍ３的部分,每立方米收费1.5元，并加收0.4元的城市污水处理费.开始输入xx≤7y=1.2xy=1.9x－4.9输入y结束YN赋值语句变量的值可以由输入的方式给定，也可以直接以赋值的方式给定。在算法中，我们可以根据需要改变变量的值，也就是说可以给变量重新赋值，取代原来的值。

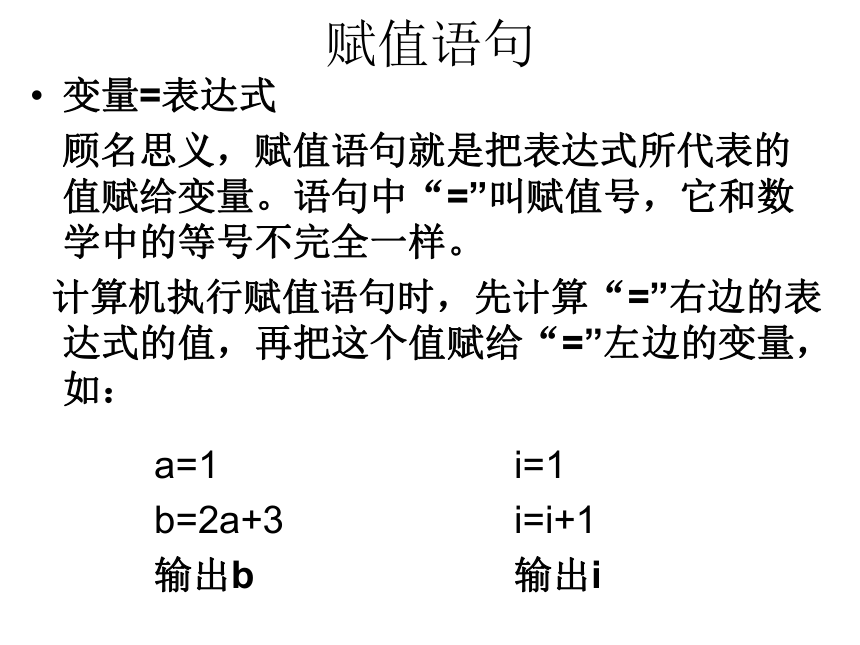

形象的说，变量就像个盒子，可以装不同的数值，但是每次只能装一个，当放入新值，原来的值就会被取代。赋值语句a=1
b=2a+3
输出bi=1
i=i+1
输出i变量=表达式
顾名思义，赋值语句就是把表达式所代表的值赋给变量。语句中“=”叫赋值号，它和数学中的等号不完全一样。
计算机执行赋值语句时，先计算“=”右边的表达式的值，再把这个值赋给“=”左边的变量，如：

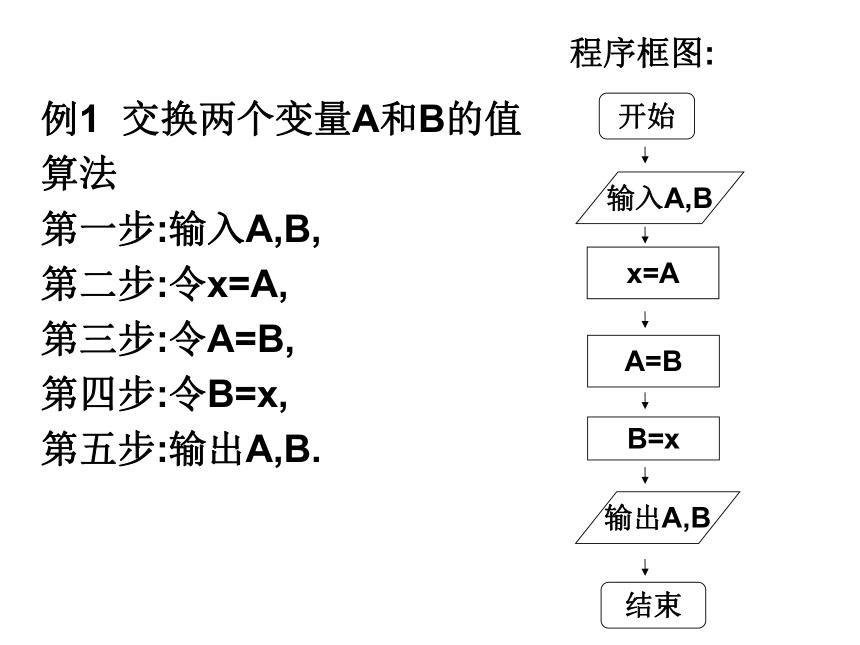

例1 交换两个变量A和B的值
算法
第一步:输入A,B,
第二步:令x=A,
第三步:令A=B,
第四步:令B=x,

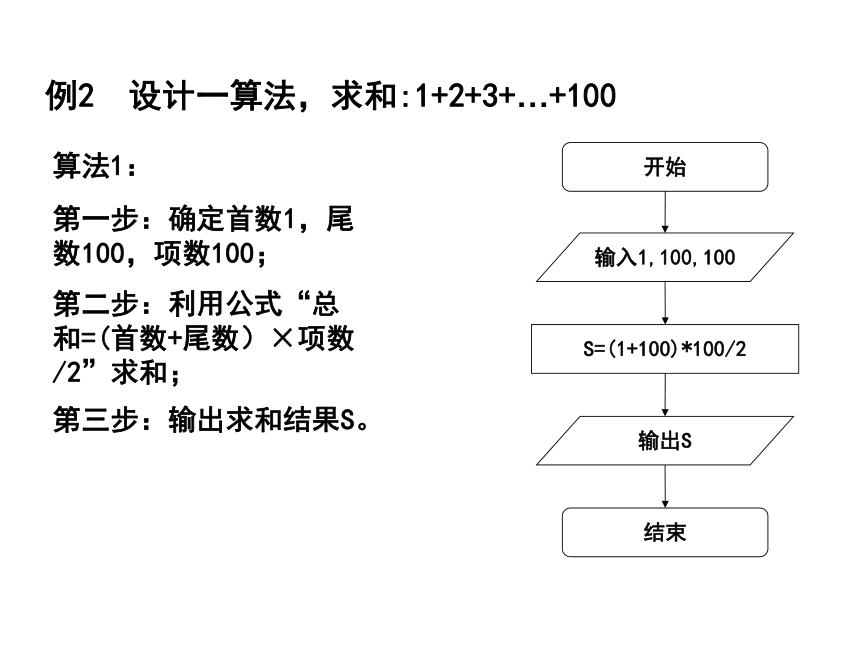

第五步:输出A,B.程序框图:开始B=x输出A,B结束A=Bx=A输入A,B例2 设计一算法，求和:1+2+3+…+100第一步：确定首数1，尾数100，项数100；第二步：利用公式“总和=(首数+尾数）×项数/2”求和；第三步：输出求和结果S。算法1：例2.设计一算法，求和:1+2+3+…+100算法2：第一步：从1开始将自然数1、2、 3、…、100逐个相加;第二步：输出累加结果。思考：1、上边的式子有怎样的规律呢？S=0
S=S + 1
S=S + 2
S=S + 3
…
S=S + 1002、怎么用程序框图表示呢？4、如何使程序结束？3、i有什么作用?S呢？S=S + i解决方法就是加上一个判断，判断是否已经加到了100，如果加到了则退出，否则继续加。试分析两种流程的异同点直到型结构当型结构i>100?请填上判断的条件。i≤100?开始i=1,s=0S=S+ii=i+1i>100?是输出S结束否直到型循环结构开始i=1,s=0i≤100?是S=S+ii=i+1否输出S结束当型循环结构程序框图:循环结构的三个要素：循环变量、循环体、循环控制条件。仿照下图你可以画出当型的流程图吗？说明:(1)一般地,循环结构中都有一个计数变量和累加变量.计数变量用于记录循环次数,同时它的取值还用于判断循环是否终止,累加变量用于输出结果.累加变量和计数变量一般是同步执行的,累加一次,记数一次.(2)循环结构分为两种------当型和直到型. 当型循环在每次执行循环体前对循环条件进行判断,当条件满足时执行循环体,不满足则停止;(当条件满足时反复执行循环体) 直到型循环在执行了一次循环体之后,对控制循环条件进行判断,当条件不满足时执行循环体,满足则停止.(反复执行循环体,直到条件满足)练习巩固1、设计一算法，求积:1×2×3×…×100，
画出流程图开始 i=1，s=1S=S*ii=i+1i>100?是输出S结束否直到型循环结构开始i=1,s=1i≤100?是S=S*ii=i+1否输出S结束当型循环结构练习巩固2、设计一算法，求和:
画出流程图开始i=1,s=0S=S+i=i+1i>100?是输出S结束否直到型循环结构开始i=1,s=0i≤100?是S=S+i=i+1否输出S结束当型循环结构小结1、循环结构的特点2、循环结构的框图表示3、循环结构有注意的问题避免死循环的出现，设置好进入（结束）循环体的条件。当型和直到型重复同一个处理过程 1、画出求12+22+…+20082的一个算法的流程图；
2、画出求n的最小正整数值，使
1+2+3+4+…+n>2008的一个算法的流程图；
作业（做在作业本上）
