人教版九年级物理 14.1《热机》课件

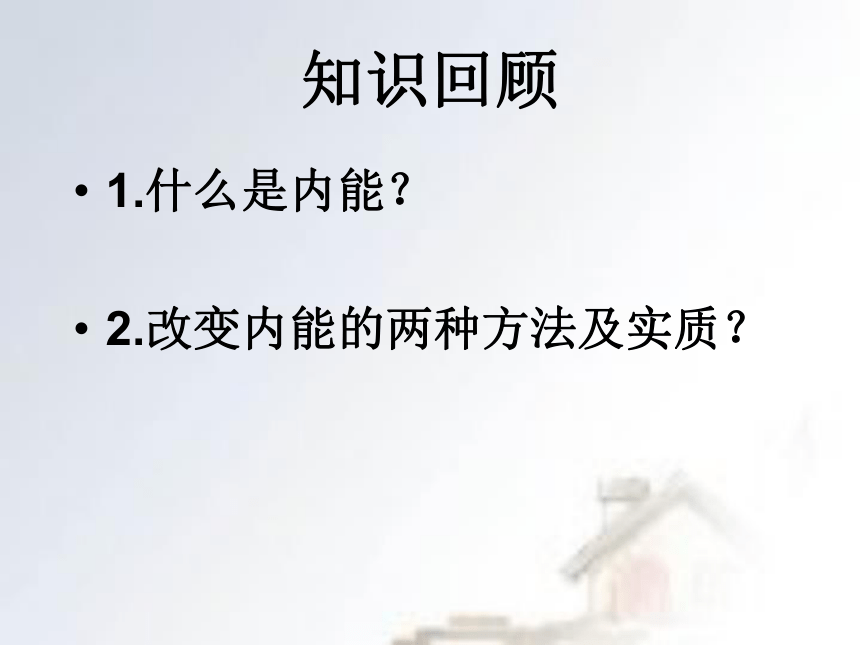

课件27张PPT。知识回顾1.什么是内能？
2.改变内能的两种方法及实质？实验演示：

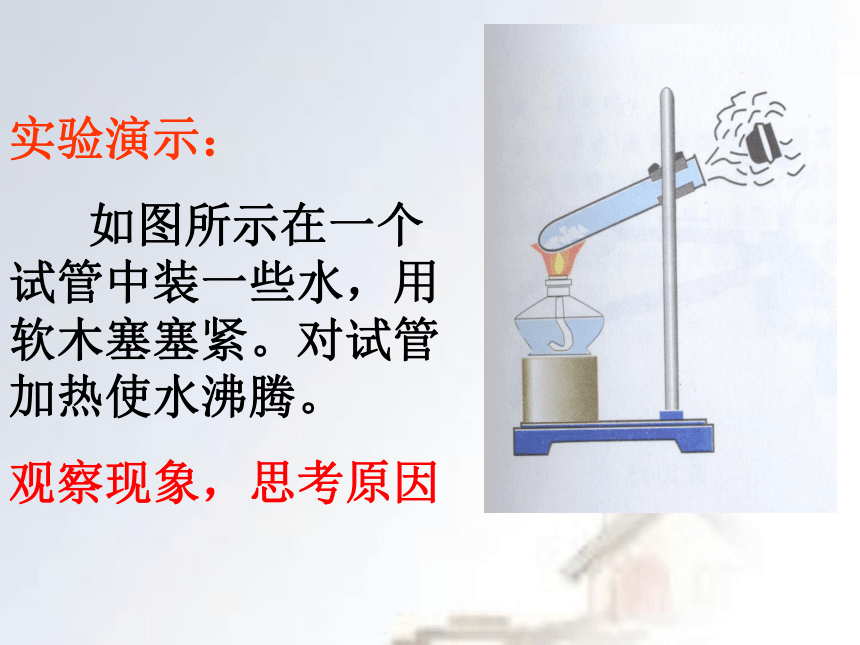

如图所示在一个试管中装一些水，用软木塞塞紧。对试管加热使水沸腾。

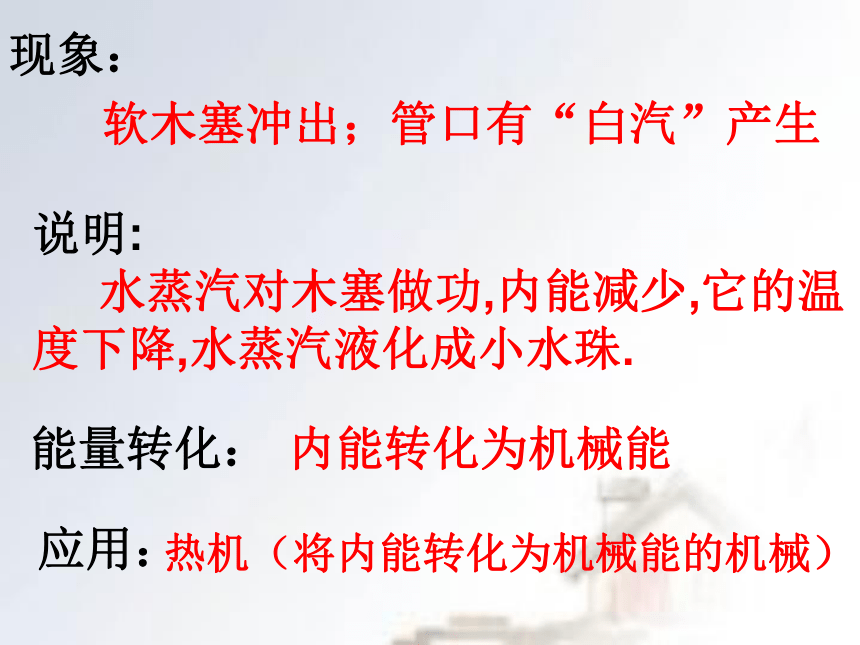

观察现象，思考原因现象：
软木塞冲出；管口有“白汽”产生说明:
水蒸汽对木塞做功,内能减少,它的温度下降,水蒸汽液化成小水珠.能量转化：内能转化为机械能应用：热机（将内能转化为机械能的机械）燃料的化学能 转化为内能
内能转变成机械能水蒸气使机械获得动力。

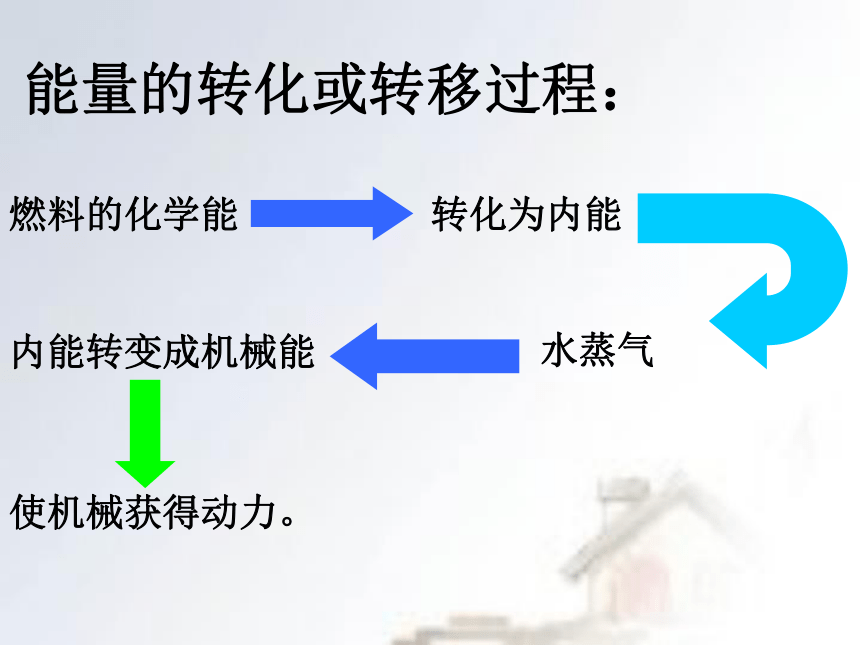

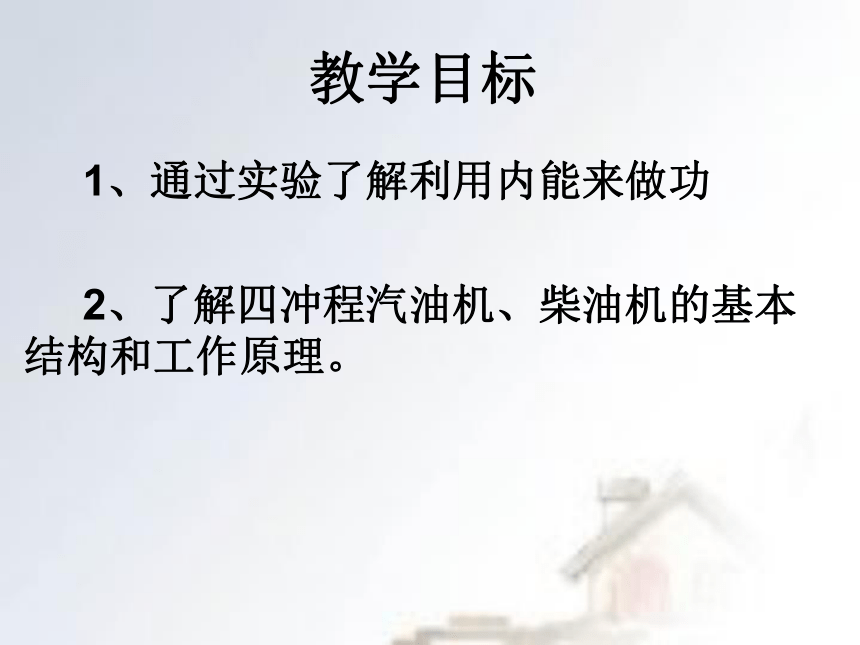

能量的转化或转移过程： 第1节 热 机教学目标 1、通过实验了解利用内能来做功

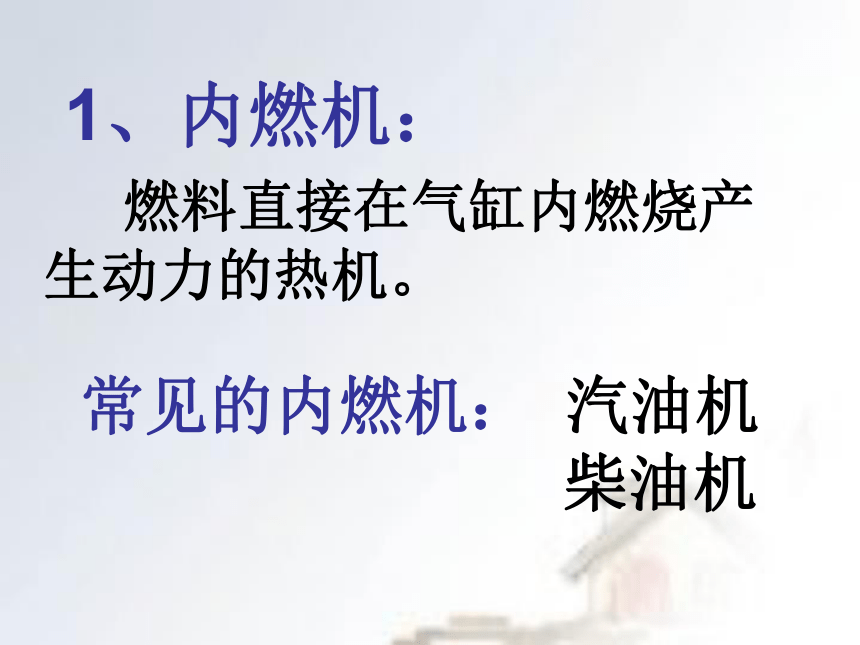

??? 2、了解四冲程汽油机、柴油机的基本结构和工作原理。一、热机的种类： 蒸汽机内燃机喷气发动机火箭等1、内燃机： 燃料直接在气缸内燃烧产生动力的热机。常见的内燃机： 汽油机
柴油机(1)汽油机的构造火花塞气缸进气门活塞连杆排气门曲轴(2)柴油机的构造排气门进气门喷油嘴(3)汽油机工作原理吸气冲程压缩冲程做功冲程排气冲程 2、汽油机的工作原理：阅读课本18—19页“汽油机”：
1.明确：一个冲程、一个工作循环2.完成以下问题 （1）热机是把______能转化为_____能
的装置。内燃机是燃料直接在发动机_____
燃烧产生动力的热机。最常见的内燃机，以
汽油或柴油为燃料，分别叫做______和
_______。（2）工作过程以一个循环为一个
单元，一个循环有______个冲程。包括：_______
________ 、 _______ 、 ________四个冲程内能机械汽缸内汽油机柴油机四吸气冲程压缩冲程做功冲程排气冲程吸气冲程汽油和空气 打开， 关闭。活塞由 向 运动，汽油和空气组成的燃料混合物从进气门吸入气缸。进气门排气门上下跟踪练习压缩冲程 进气门和排气门都 ，活塞向 运动，燃料混合物被压缩， 增大， 升高
机械能转化为 。关闭上内能温度内能跟踪练习做功冲程 在压缩冲程末尾， 产生电火花，使燃料猛烈燃烧，产生高温高压的燃气，推动活塞 运动，并通过连杆带动曲轴转动。内能转化为 。跟踪练习火花塞向下机械能排气冲程燃烧后的废气 关闭， 打开，活塞 运动，把废气排出气缸。跟踪练习进气门排气门向上3、柴油机的构造喷油嘴进气门活塞连杆排气门气缸曲轴3、柴油机工作原理吸气冲程
压缩冲程
做功冲程
排气冲程吸气冲程空气 进气门打开，排气门关闭。活塞由上端向下端运动，将空气吸进气缸。压缩冲程 进气门和排气门都关闭，活塞向上运动，活塞把空气压缩得很小，空气的压强更大，温度更高。在压缩冲程末，缸内空气温度已超过柴油的着火点。
机械能转化为内能。做功冲程 在压缩冲程末，从喷油嘴喷出的雾状柴油遇到热空气立即猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。
内能转化为机械能。排气冲程燃烧后的废气 进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。一个工作循环：
活塞：往复两次。
曲轴：转动两周。
完成：四个冲程。
对外做功：一次。
辅助冲程：靠飞轮惯性来完成。4.内燃机的应用 汽油机比较轻巧，常用在汽车、飞机和小型农业机械上面。
(1)汽油机的应用(2)柴油机的应用
柴油比较便宜，但柴油机比较笨重，主要用在载重汽车、拖拉机、坦克上面。想想议议： 汽油机和柴油机的工作过程有什么相同点，有什么不同点？1．基本构造和主要部件的作用相似。
2 ．每个工件循环都经历四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程。
3 ．四个冲程中，只有做功冲程对外做功，其余三个冲程靠飞轮惯性完成。
4 ．一个工作循环中，活塞往复两次，飞轮转动两周，做功一次。相同点不同点1．构造不同：汽油机气缸顶有火花塞，而柴油机气缸顶部有喷油嘴。
2 ．燃料不同：汽油机的燃料是汽油，而柴油机的燃料是柴油。
3 ．吸气不同：汽油机吸进汽油和空气的混合气体，柴油机只吸进空气。
4 ．点火不同：汽油机属点燃式点火，柴油机属压燃式点火。再见
