沪科版九年级物理第十四章 了解电路检测题

沪科版九年级物理第十四章 了解电路检测题
90分钟 100分 班级 姓名 成绩：
一、选择题（每小题2分,共40分）
题 号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
答 案

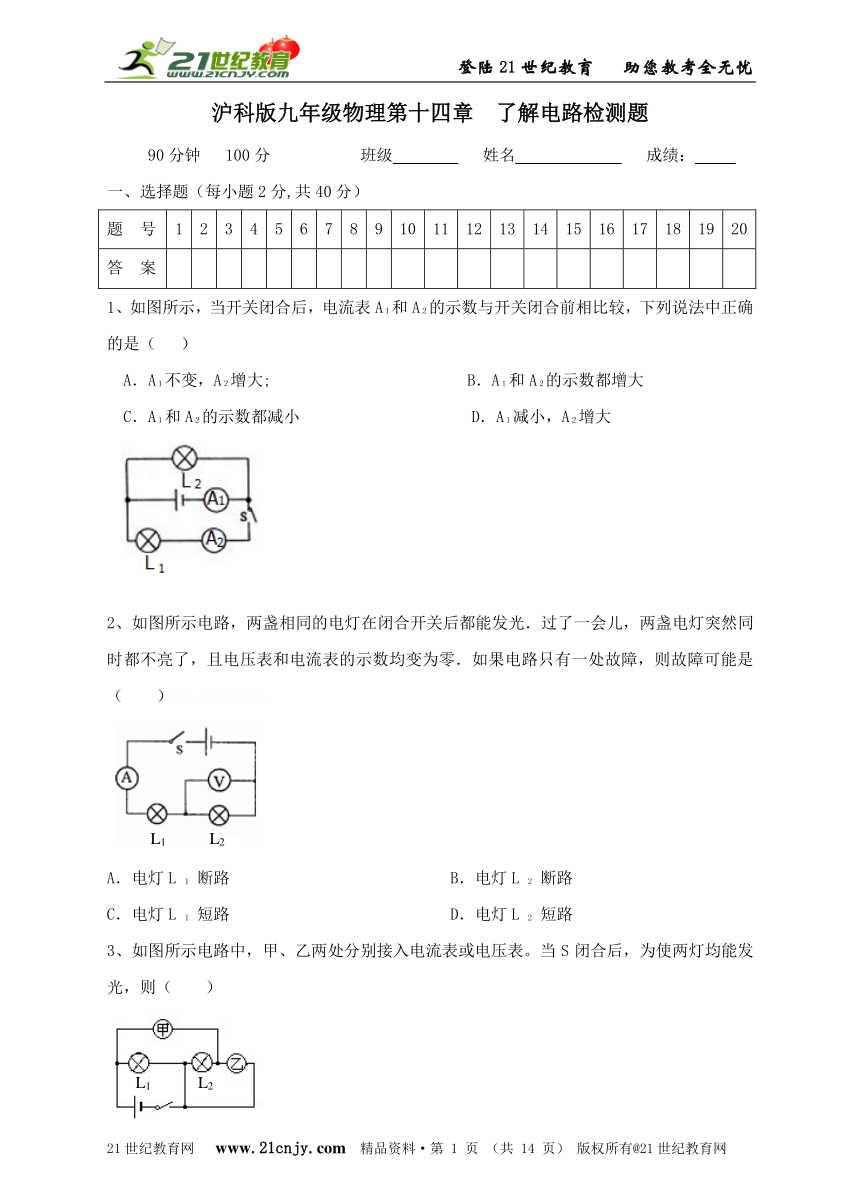

1、如图所示，当开关闭合后，电流表A１和A２的示数与开关闭合前相比较，下列说法中正确的是（ ）
A．A１不变，A２增大;　　　　 B．A１和A２的示数都增大
C．A１和A２的示数都减小　 　 D．A１减小，A２增大
2、如图所示电路，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路只有一处故障，则故障可能是（　　）21世纪教育网版权所有
A．电灯L 1 断路 B．电灯L 2 断路
C．电灯L 1 短路 D．电灯L 2 短路

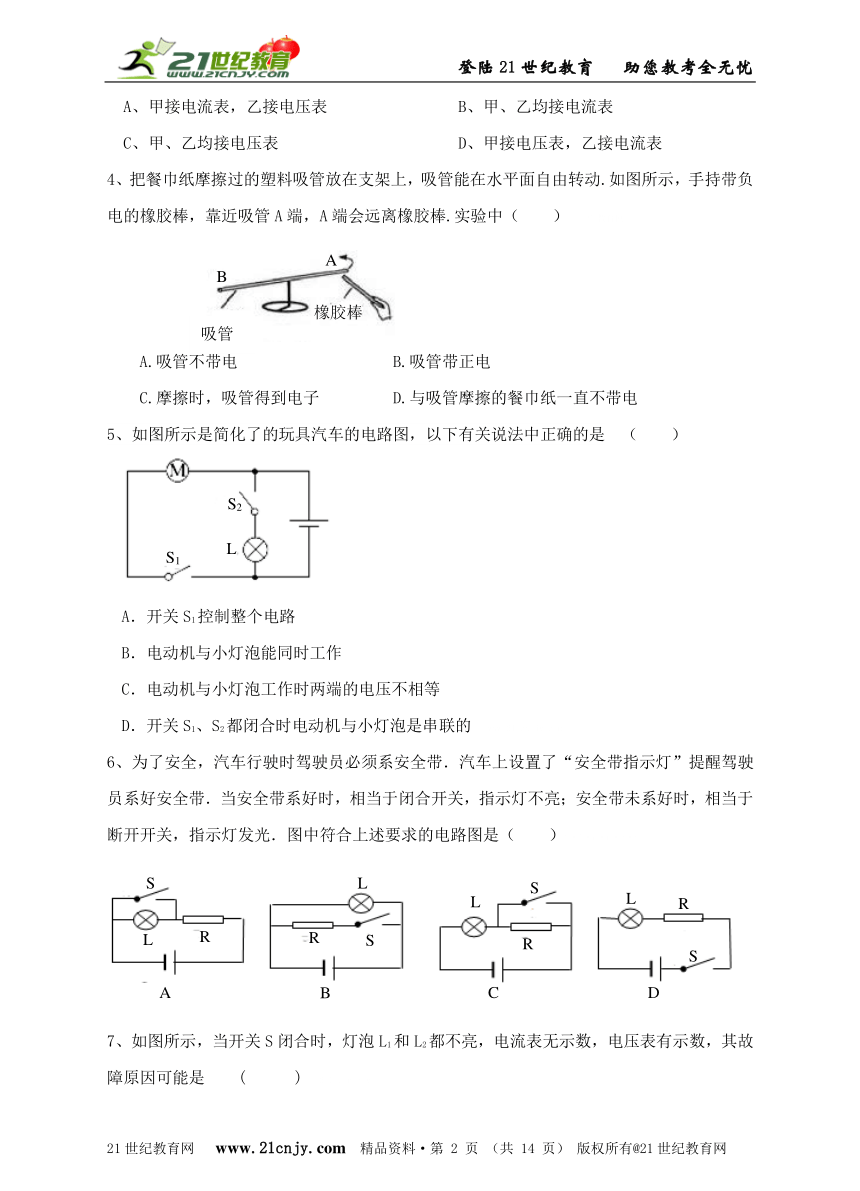

3、如图所示电路中，甲、乙两处分别接入电流表或电压表。当S闭合后，为使两灯均能发光，则（ ）
A、甲接电流表，乙接电压表 B、甲、乙均接电流表
C、甲、乙均接电压表 D、甲接电压表，乙接电流表
4、把餐巾纸摩擦过的塑料吸管放在支架上，吸管能在水平面自由转动.如图所示，手持带负电的橡胶棒，靠近吸管A端，A端会远离橡胶棒.实验中（ ）?21教育网
A.吸管不带电　　　　　　　 B.吸管带正电?C.摩擦时，吸管得到电子　　 D.与吸管摩擦的餐巾纸一直不带电?
5、如图所示是简化了的玩具汽车的电路图，以下有关说法中正确的是?（ ）
A．开关S1控制整个电路?B．电动机与小灯泡能同时工作?C．电动机与小灯泡工作时两端的电压不相等?D．开关S1、S2都闭合时电动机与小灯泡是串联的?www.21-cn-jy.com
6、为了安全，汽车行驶时驾驶员必须系安全带．汽车上设置了“安全带指示灯”提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是（　　）2·1·c·n·j·y

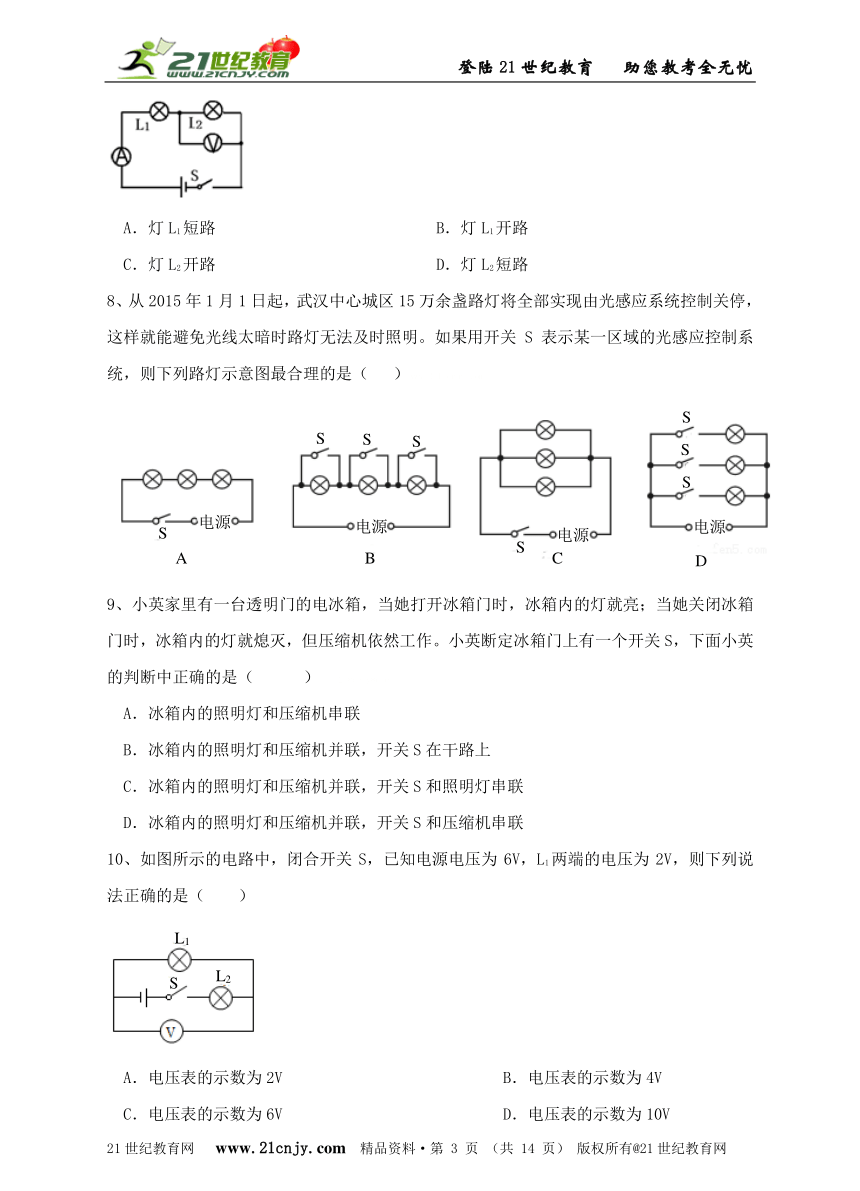

7、如图所示，当开关S闭合时，灯泡L1和L2都不亮，电流表无示数，电压表有示数，其故障原因可能是??(???)?2-1-c-n-j-y
A．灯L1短路 B．灯L1开路
C．灯L2开路 D．灯L2短路
8、从2015年1月1日起，武汉中心城区15万余盏路灯将全部实现由光感应系统控制关停，这样就能避免光线太暗时路灯无法及时照明。如果用开关S表示某一区域的光感应控制系统，则下列路灯示意图最合理的是（ ）www-2-1-cnjy-com
9、小英家里有一台透明门的电冰箱，当她打开冰箱门时，冰箱内的灯就亮；当她关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作。小英断定冰箱门上有一个开关S，下面小英的判断中正确的是（???）　　21*cnjy*com
A．冰箱内的照明灯和压缩机串联
B．冰箱内的照明灯和压缩机并联，开关S在干路上
C．冰箱内的照明灯和压缩机并联，开关S和照明灯串联
D．冰箱内的照明灯和压缩机并联，开关S和压缩机串联
10、如图所示的电路中，闭合开关S，已知电源电压为6V，L1两端的电压为2V，则下列说法正确的是（　　） A．电压表的示数为2V B．电压表的示数为4V C．电压表的示数为6V D．电压表的示数为10V

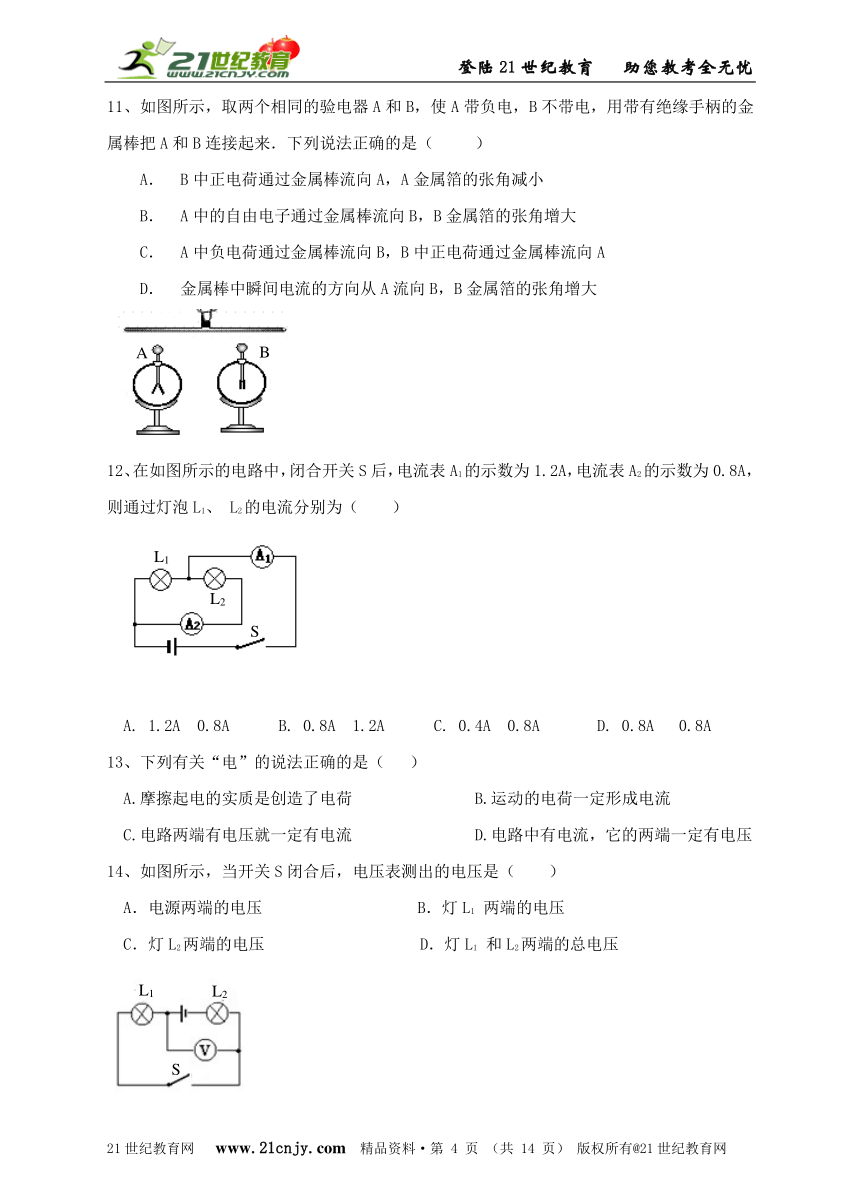

11、如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来．下列说法正确的是（　 　）【出处：21教育名师】
　 A． B中正电荷通过金属棒流向A，A金属箔的张角减小
　 B．?A中的自由电子通过金属棒流向B，B金属箔的张角增大
　 C．?A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向A
　?D．?金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大
12、在如图所示的电路中，闭合开关S后，电流表A1的示数为1.2A，电流表A2的示数为0.8A，则通过灯泡L1、 L2的电流分别为（ ）


A. 1.2A 0.8A B. 0.8A 1.2A C. 0.4A 0.8A D. 0.8A 0.8A
13、下列有关“电”的说法正确的是（ ）
A.摩擦起电的实质是创造了电荷 B.运动的电荷一定形成电流 C.电路两端有电压就一定有电流 D.电路中有电流，它的两端一定有电压
14、如图所示，当开关S闭合后，电压表测出的电压是（　　）
A．电源两端的电压 B．灯L1?两端的电压
C．灯L2两端的电压 D．灯L1?和L2两端的总电压

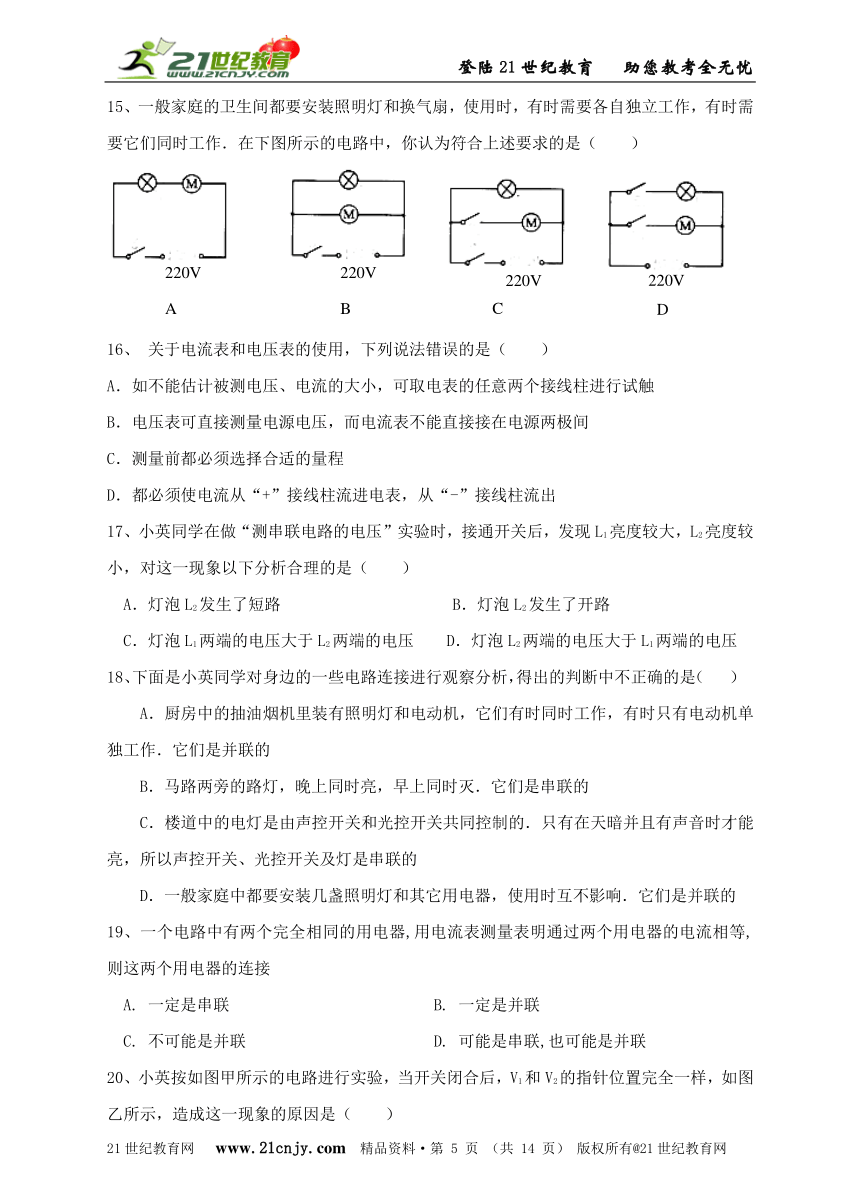

15、一般家庭的卫生间都要安装照明灯和换气扇，使用时，有时需要各自独立工作，有时需要它们同时工作．在下图所示的电路中，你认为符合上述要求的是（　　）

16、 关于电流表和电压表的使用，下列说法错误的是（　　）A．如不能估计被测电压、电流的大小，可取电表的任意两个接线柱进行试触B．电压表可直接测量电源电压，而电流表不能直接接在电源两极间C．测量前都必须选择合适的量程D．都必须使电流从“+”接线柱流进电表，从“-”接线柱流出
17、小英同学在做“测串联电路的电压”实验时，接通开关后，发现L1亮度较大，L2亮度较小，对这一现象以下分析合理的是（　　） A．灯泡L2发生了短路 B．灯泡L2发生了开路 C．灯泡L1两端的电压大于L2两端的电压 D．灯泡L2两端的电压大于L1两端的电压
18、下面是小英同学对身边的一些电路连接进行观察分析，得出的判断中不正确的是（ ）?
? A．厨房中的抽油烟机里装有照明灯和电动机，它们有时同时工作，有时只有电动机单独工作．它们是并联的
? B．马路两旁的路灯，晚上同时亮，早上同时灭．它们是串联的
? C．楼道中的电灯是由声控开关和光控开关共同控制的．只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的
? D．一般家庭中都要安装几盏照明灯和其它用电器，使用时互不影响．它们是并联的
19、一个电路中有两个完全相同的用电器,用电流表测量表明通过两个用电器的电流相等,则这两个用电器的连接 A. 一定是串联 B. 一定是并联 C. 不可能是并联 D. 可能是串联,也可能是并联
20、小英按如图甲所示的电路进行实验，当开关闭合后，V1和V2的指针位置完全一样，如图乙所示，造成这一现象的原因是（　　）
A．可能L1开路
B．可能L2短路
C．可能V1和V2所选量程不相同，Ll短路
D．可能Vl和V2所选量程不相同，电路各处完好
二、填空题（每空2分，共28分）
1、如图所示，将塑料绳一端扎紧，把绳尽可能撕成更多的细丝，用手从上向下捋几下，观察到细丝蓬散开来，是因为细丝与手摩擦后带上__________（选填“同种”或“异种”）电荷而相互___________，这种使塑料丝带电的方法称为 ，塑料丝带电的实质是 。21·世纪*教育网
2、如图所示，汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭。但其中一个损坏时，另一个仍能正常工作，这两个转向灯在电路中的连接方式为 ????????? ，转向杆相当干电路中的 ????????? 。
3、如图甲电路，当开关S闭合后，电流表的指针偏转如图a、b所示，其中a电流表测量的是通过? （选填“电源”、“L1”或“L2”）的电流，通过L2的电流应为 ?A．
4、如图所示电路，要使灯泡L1和L2组成串联电路，断开开关______，闭合开关______．要使L1、L2组成并联电路，断开开关______．闭合开关______．不能同时闭合的开关______因为 （填“通路”“短路”“断路”）。21*cnjy*com
三、做图题（每个图2分，共6分）
1、根据如图所示的电路图，在虚线框内画出对应的电路图。
2、如图所示，现有一个电池组、两只电流表A1和A2、两只小灯泡L1和L2、一个开关、导线若干（用笔画线代替导线）．请你设计一个电路，要求开关闭合后，L1和L2并联，两只电流表接在电路中，且电流表A1的示数大于电流表A2的示数。（1）请在如图的虚线框中画出你所设计的电路图．
（2）按照你所设计的电路图，将图中的元件连接起来 （导线不要交叉）。
四、实验题（每空2分，图2分，共22分）
1、“探究串联电路的电压关系”的实验电路如图所示。

（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择 选填“相同”或“不相同”）的小灯泡． （2）小英根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该 。 （3）测出L1两端的电压后，小英断开开关，准备拆下电压表，改装在B、C之间．小玲认为小英的操作太麻烦，只需将与A点相连的导线改接到C点即可．小玲的办法是否正确？答： 。因为 。 （4）正确测量完成后，进行小组交流讨论，如表选录了四个小组的数据，你认为这些数据是否合理，请说明理由． 答： 。因为 。
实验小组
L1两端的电压/V
L2两端的电压/V
串联总电压/V
1
1.4
3.1
4.5
2
3.0
1.3
4.4
3
1.1
1.7
2.9
4
1.8
1.2
3.0
2、在“用电流表测量电流”的实验中，某同学连接的电路如图所示：
（1）闭合开关，观察到灯泡L1和L2的发光情况是____________；（2）针对上述现象，该电路存在的问题是___________________；（3）请在原电路上只改动一根导线，使两只电流表分别测量干路和支路的电流（要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不交叉）
（4）在虚线框图2中画出改正后的电路图．
五、计算题：（4分）
1、在如图的电路中，闭合开关S后，电流表A1、A2的示数分别为0.48A和0.9A，电压表的示数为4.8V。试求：【版权所有：21教育】
（1）灯L1、L2中的电流
（2）L1两端的电压和电源电压
答案：
一、选择题
1、B （解析：开关S闭合前，电路中只有L2，A1测的是L2的电流，A2示数为0，当开关S闭合时，两灯并联，A1测的是干路电流，A2测的是通过L1的电流，干路电流等于各去路电流之和，所以A1示数变大，A2示数也变大。）21教育名师原创作品
2、A （解析：两灯L 1 、L 2串联，电流表测的是串联电路的电流，电压表测的是L 2两端的电压，电灯L 1 断路时，电流表无示数，电压表也无示数，A正确；电灯L 2 断路时，电流表无示数，电压表有示数，几乎等于电源电压，B错；电灯L 1 短路时，电流表有示数，电压表也有示数，C错；电灯L 2 短路时，电流表有示数，电压表无示数，D错。选A。）
3、A （解析：电流表等效成一根导线,电压表等效成断路，甲接电流表,乙接电压表,此时两灯泡并联,可以同时发光；A正确；甲乙均接电流表,此时两灯被短路,故不发光，B错；甲、乙均接电压表，,此时灯L2被其左边的那根竖着画的导线短路,故不发光，C错；甲接电压表,乙接电流表,此时灯L2被其左边的那根竖着画的导线短路,故L2不发光。选A。）
4、C（解析：同种电荷相互排斥，因吸管与带负电的橡胶棒相排斥，所以吸管带负电，摩擦时得到电子带负电，选择C。）【来源：21·世纪·教育·网】
5、B （解析：由电路图可知，电动机和小灯泡并联，开关S1控制电动机，开关S2?控制小灯泡，故A，D错，并联电路各支路元件互不影响可独立工作，B正确；并联电路各支路两端的电压都相等，C错。选B。）21·cn·jy·com
6、A （解析：指示灯与S并联，但电路不会出现短路，即电路中有保护电阻；故选A。）
7、C （解析：灯L1短路，L2会发光，不合题意，A错；灯L1开路电压表无示数，不合题意，B错；灯L2开路，电路开路，两灯都不发光，电流表无示数，电压表有示数几乎等于电源电压，C正确；灯L2短路，把电压表也短了路，电压表也无示数，不合题意，D错。选C。）
8、C （解析：各盏路灯能独立工作互不影响，所以是并联的，某一区域的光感应开关能控制该区域的所有电灯，所以开头应接在干路上，C正确。）
9、C （解析：灯泡和压缩机可以单独工作，它们是并联的，开关只能控制电灯，开关在支路上和灯串联，用来控制灯的亮和灭。C正确。）
10、A （解析：两灯泡串联，电压表测L1两端的电压，已知L1两端的电压为2V，所示电压表的示数为2V。选A。）
11、B （解析： A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，A上的部分带负电的自由电子会转移到B上，因此验电器B的金属箔由于带负电同种电荷相互排拆而张开；电流的方向与负电荷定向移动的方向相反，因此电流方向是由B到A。选B。）
12、C （解析：灯泡L1、 L2是并联的，电流表A2测的是灯泡L2的电流，所以通过L2的电流I2 =0.8A，电流表A1测的是干路电流，干路电流I =1.2A，在并联电路中干路中的电流等于各支路电流之和，所以通过L1的电流I1=I-I2=1.2A-0.8A=0.4A。选C。）13、 D （解析：摩擦起电不是创造了电荷，而是电子在物体间的转移；A错；运动的电荷定向移动才能形成电流，如是杂乱无章运动是不能形成电流的，B错；；电池可看作一个电路，其两端有电压但没有电流，C错。）【来源：21cnj*y.co*m】
14、B （解析：从电路图中可以看出，电压表并联在L1两端，因此电压表测量L1两端的电压；选B。）
15、D （解析：要求电灯与风扇相互不影响，能独立工作，故应使电灯与风扇并联，且各自的支路有一个开关控制，干路上没有开关。选D。）21cnjy.com
16、A （解析：如不能估计被测电压、电流的大小，为了保护电表不被烧毁，在使用前应用大量程“试触”，不是取电表的任意两个接线柱进行试触，A错； 根据电流表的使用方法：不能直接接在电源两极；电压表的使用方法：可以直接接在电源两极，B正确；接入电路前要估计测量值的范围，来选定量程，故测量前必须选择合适的量程，C正确；根据电压表、电流表的使用方法：电流要从“+”接线柱入，从“-”接线柱出；D正确。选A。）
17、C （解析：当L2发生短路时，L2灯不会发光，而题目中是亮度较小， A错；如L2发生开路，则两灯都不会亮， B错；两灯串联在电路上，电流相等， L1灯亮， L1灯两端电压大， C对； D错。选C。）
18、B （解析：因为厨房的抽油烟机中的照明灯和电动机既可以单独工作，又互不影响，因此它们的连接方式为并联，A正确；路灯是用来为行人照明的，并且当其中一个灯泡不亮时，其它灯泡仍可以正常工作，即每个灯泡既可以单独工作，又互不影响，因此路灯是并联的，B错误；只有声控开关和光控开关同时闭合时，灯才亮所以是串联的，C正确；家庭电路中各用电器既可以单独工作，又互不影响，因此家庭电路中各用电器是并联的， D正确。选B.。）
19、D （解析：串联电路中电流处处相等；当两个用电器串联时，不论规格是否相同,其电流都是相等的；当两个用电器并联时,如果规格相同,其电流相等，如果规格不同,其电流不等。此题给出的两用电器规格相同,所以可能是串联,也可能是并联。）
20、D （解析：若Ll开路，V2没示数，V1测的是电源电压，有示数，A不符合题意；若L2短路，V2没示数，V1测的是电源电压，有示数，B不符合题意；若Ll短路，V1和V2都测量L2两端电压，所用量程不同时，指针位置不可能完全一样，C与题意不符；电路完好时，V1测的是电源电压，V2测的是L2两端电压，两表指针一样，说明V1选的是大量程，V2用的是小量程，故D是正确的；故选D。）
二、填空题
1、同种 排斥 摩擦起电 电子的转移
2、并联??开关 （解析：汽车同侧的前后两个转向灯可以单独工作，所以它们是并联的。司机拨动的这根横杆，转向灯才会工作，所以这根杆子起到了开关的作用。）
3、 L1 0.9A （解析：在此题中两个灯泡是并联的，电流表a是测量通过灯泡L1的电流，电流表b测量的是干路的总电流。根据并联电路的电流规律可知，电流表b的示数大于电流表a的示数，所以电流表b用大量程读数是1.2A；电流表a用小量程读数是0.3A。那么通过L2的电流应为1.2A-0.3A=0.9A。）
4、S1、S3；S2；S2；S1、S3；S2；S1、S2；短路。 （解析：（1）当闭合开关S2，断开开关S1、S3时，电流从电源正极出发后依次经过L2、L1两盏灯泡，则它们是串联的；（2）当闭合开关S1、S3，断开开关S2时，两盏灯泡的两端分别连在一起，电流分别经过两盏灯泡后回到电源的负极，它们这种连接方式是并联；（3）当开关S1、S2闭合时，形成电源短路。）
三、做图题
1、
2、（1））
（解析：题目中要求两个灯泡并联，电流表A1的示数大于电流表A2的示数，所以A1测干路电流， A1要串联在干路中，A2测支路的电流，所以A2要与L1串联或与L2串联。）
（2）
（解析：按照电路图，首先连接好电源，把两个干电池串联起来，从电源的正极出发，经过开关，首先进入电流表A1的正接线柱，从负接线柱出来，后分成两条支路，一条支路只有L1，另一条支路是A2与L2串联，根据电路图首先进入A2的正接线柱，后从负接线柱出来，再连接灯L2，两条支路合成干路回到电源的负极。）
四、实验题
1、（1）不相同 （2） 断开开关，换用小量程，重做实验 （3）不正确 电压表的正负接线柱接反了 （4）合理，因为实验存在误差
（解析：：（1）为了使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验； （2）根据图乙电压表所示情况可知，电压表指针偏转角度太小，可以确定选择量程过大了，误差过大，所以接下来需要断开开关，换用较小量程重新做实验；（3）只将与A点相连的导线改接到C点．这样做是不可以的，因为根据电路图分析可以看出，直接改接一端连线，会造成电压表正负接线柱接反了；（4）串联电路两端的电压等于各部分电路两端的电压之和．测量完成后，进行小组交流讨论，如表选录了四个小组的数据，这些数据是合理的，因为实验存在误差。）
2、（1）L1不发光 L2发光 （2）L1被短路 （3）如图
（4）如图
（解析：1）从实物图可知：导线直接接到了灯泡L1的两端，导致L1短路，所以，灯泡L2发光，L1不发光；（2）该电路存在的问题是：①L1被短路，②电流表A2的正负接线柱接反．使L1不亮的原因是L1被短路；（3）根据一个电流表在干路，一个在支路，将A2的“0.6”接线柱改到开关的右侧接线柱即可，（4）从电源正极开始，经过开关后进行分支，一支经过灯泡L2，另一支经过电流表A2和灯泡L1，然后两支汇合共同经电流表A1回到电源负极。）
五、计算题：
1、（1）0.48A 0.42A （2） 4.8V 4.8V （解析：由电路图知：灯泡L1与L2并联，电流表A1测灯L1的电流，灯L1中的电流I1=IA1=0.48A，电流表A2测干路电流，干路电流I=IA2=0.9A，由并联电路的电流特点知，流过灯L2的电流I2=I-I1=0.9A-0.48A=0.42A；电压表测灯L2两端的电压，也就是L1两端的电压，也就是电源电压，U=U1=UV=4.8V.）
