2023-2024学年物理教科版九年级下册 课时作业 9.1 家用电器（含答案）

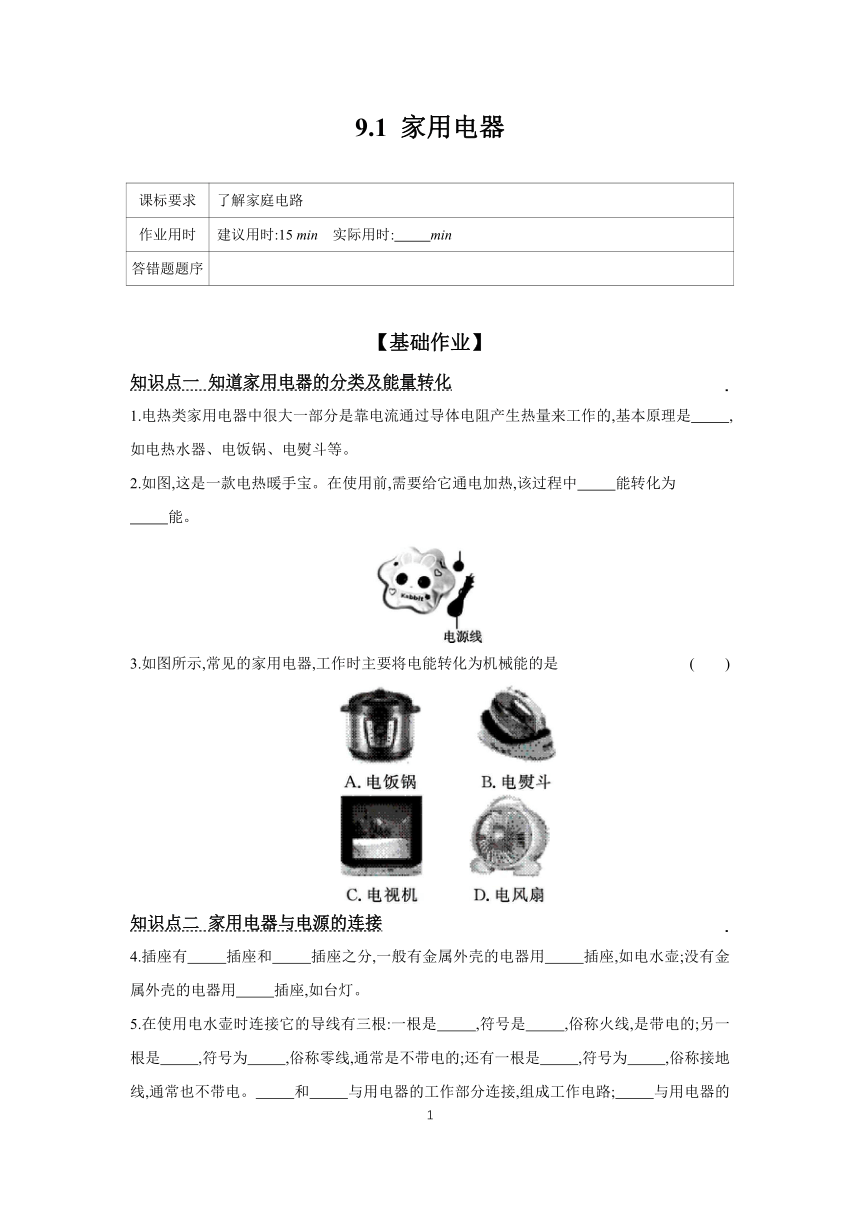

9.1 家用电器
课标要求 了解家庭电路
作业用时 建议用时:15 min　实际用时: min
答错题题序
【基础作业】
知识点一 知道家用电器的分类及能量转化
1.电热类家用电器中很大一部分是靠电流通过导体电阻产生热量来工作的,基本原理是 ,如电热水器、电饭锅、电熨斗等。
2.如图,这是一款电热暖手宝。在使用前,需要给它通电加热,该过程中 能转化为
能。
3.如图所示,常见的家用电器,工作时主要将电能转化为机械能的是 ( )
　　　
　　　
知识点二 家用电器与电源的连接
4.插座有 插座和 插座之分,一般有金属外壳的电器用 插座,如电水壶;没有金属外壳的电器用 插座,如台灯。
5.在使用电水壶时连接它的导线有三根:一根是 ,符号是 ,俗称火线,是带电的;另一根是 ,符号为 ,俗称零线,通常是不带电的;还有一根是 ,符号为 ,俗称接地线,通常也不带电。 和 与用电器的工作部分连接,组成工作电路; 与用电器的金属外壳相连,当出现相线与金属外壳接触而导致漏电事故时起保护作用。

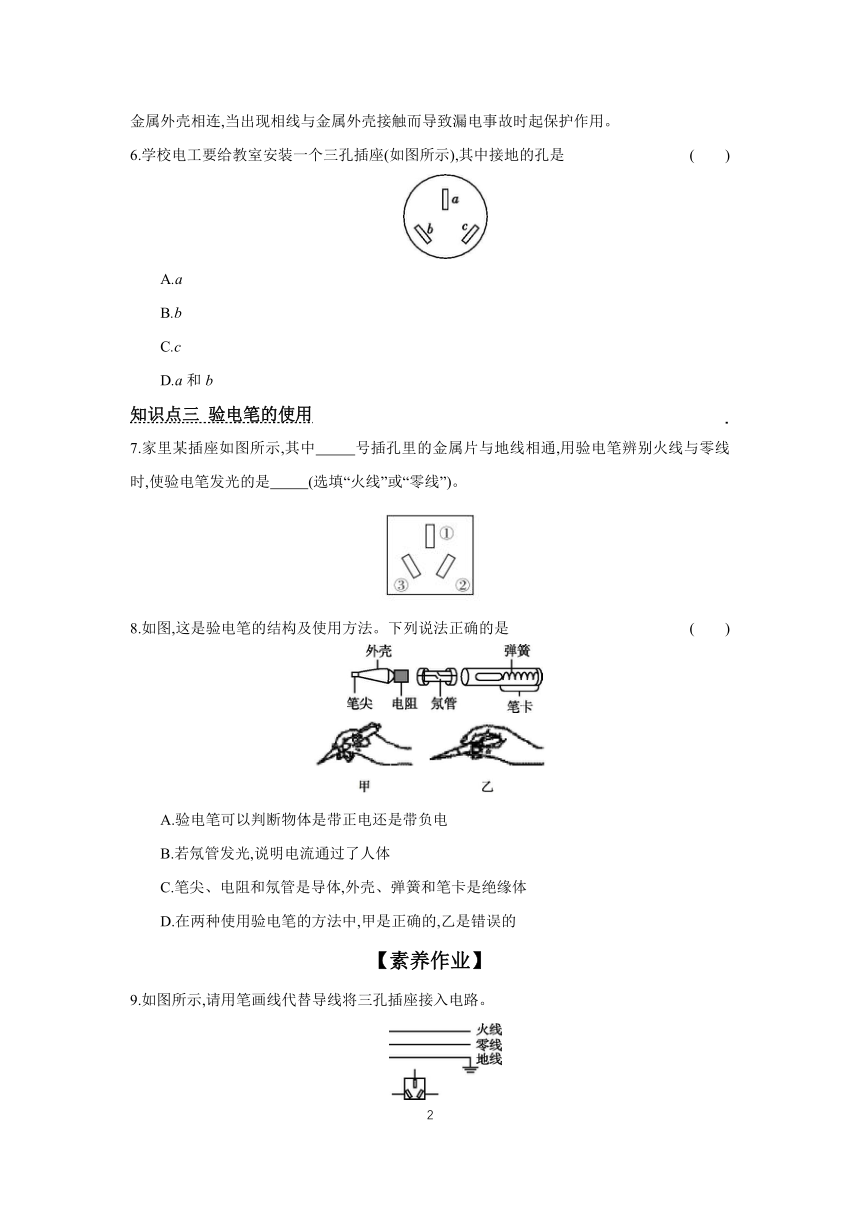

6.学校电工要给教室安装一个三孔插座(如图所示),其中接地的孔是 ( )
A.a
B.b
C.c
D.a和b
知识点三 验电笔的使用
7.家里某插座如图所示,其中 号插孔里的金属片与地线相通,用验电笔辨别火线与零线时,使验电笔发光的是 (选填“火线”或“零线”)。
8.如图,这是验电笔的结构及使用方法。下列说法正确的是 ( )
　
A.验电笔可以判断物体是带正电还是带负电
B.若氖管发光,说明电流通过了人体
C.笔尖、电阻和氖管是导体,外壳、弹簧和笔卡是绝缘体
D.在两种使用验电笔的方法中,甲是正确的,乙是错误的
【素养作业】
9.如图所示,请用笔画线代替导线将三孔插座接入电路。
10.(1)如图甲所示,电饭煲接入线路正常工作,某个时刻电流从火线流入用电器,从零线流出用电器,I火线 (选填“<”、“=”或“>”)I零线。
(2)如图乙所示,万一用电器的金属外壳与火线之间的绝缘层损坏,人赤脚站在地面用手摸用电器的外壳,此时I火线 (选填“<”、“=”或“>”)I零线,你的判断依据是 。
对比(1)(2)两种情形下I火线和I零线的大小关系,可知假如火线的某处出现了漏电故障,I火线
(选填“=”或“≠”)I零线。
11.某天物业公司工作人员来小明家收电费,小明观察电能表的情况如图所示,然后从笔记本上查出上月的记录为1858.5 kW·h。
(1)若按0.6元/(kW·h)计费,小明家本月应缴电费 元。
(2)计算可知“220 V　100 W”的灯泡正常工作1 min,可使这个电能表转 圈。
(3)小明的家长总觉得电表转得太快,计量不准,收费太高。请你选择一种器材,帮助他们检查一下该电能表是否准确,简要说明你的方法。
参考答案
基础作业
1.焦耳定律
2.电　内
3.D
4.两孔　三孔　三孔　两孔
5.相线　L　中性线　N　保护接地线　PE　相线　中性线　保护接地线
6.A
7.①　火线
8.B
素养作业
9.答:
10.(1)=
(2)>　并联电路干路中的电流等于各支路电流之和　≠
11.(1)69.6
(2)5
(3)答:器材:秒表
方法:关闭家里其他用电器,用秒表记下电视机单独接入电路工作的时间t和在这段时间内电能表的转数n ,求出消耗的电能,再根据公式W=Pt计算出消耗的电能,两者进行比较,即可得出结论。
