15.4 电流的测量
课标要求 知道电流,会使用电流表
作业用时 建议用时:15 min,实际用时    min
答错题题序
【基础作业】
知识点一 电流的强弱
1.电流是表示 的物理量,通常用字母 表示,它的单位是 ,符号 。
2.电击对人体的危害程度,主要取决于通过人体电流的大小和通电时间的长短,超过10 mA的电流就能使人感到剧痛,10 mA= A。
3.家用电饭锅的工作电流约为4 A,电子手表工作时的电流约为2 μA,家用电饭锅的工作电流为电子手表工作电流的 倍。
4.下列家用电器正常工作时的电流接近0.2 A的是 ( )
A.电吹风    B.白炽灯
C.电饭锅 D.空调
知识点二 电流的测量
5.如图所示,电流表的示数为 A。

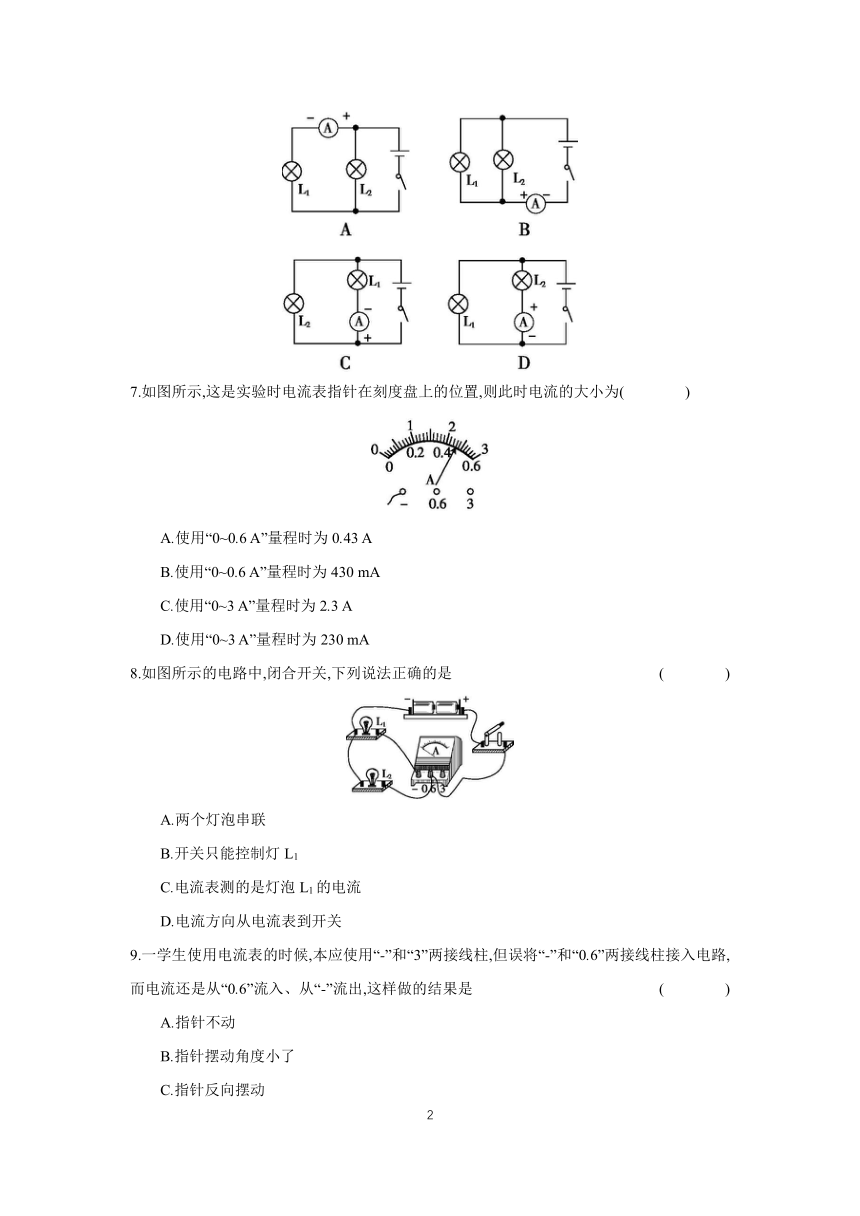

6.要用电流表来测量电灯L2中的电流,图中接法正确的是 ( )
7.如图所示,这是实验时电流表指针在刻度盘上的位置,则此时电流的大小为( )
A.使用“0~0.6 A”量程时为0.43 A
B.使用“0~0.6 A”量程时为430 mA
C.使用“0~3 A”量程时为2.3 A
D.使用“0~3 A”量程时为230 mA
8.如图所示的电路中,闭合开关,下列说法正确的是 ( )
A.两个灯泡串联
B.开关只能控制灯L1
C.电流表测的是灯泡L1的电流
D.电流方向从电流表到开关
9.一学生使用电流表的时候,本应使用“-”和“3”两接线柱,但误将“-”和“0.6”两接线柱接入电路,而电流还是从“0.6”流入、从“-”流出,这样做的结果是 ( )
A.指针不动
B.指针摆动角度小了
C.指针反向摆动
D.指针摆动角度变大,电流表有可能烧坏
【素养作业】
10.甲、乙、丙三位同学在做“用电流表测电流”的分组实验中,闭合开关前,他们的电流表指针均指在零刻度线处。当闭合开关试触时,发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况。请分析他们在电流表的使用上分别存在什么问题,并写在下面的横线上。
(1)出现甲同学的问题的原因:电流表的 ;
(2)出现乙同学的问题的原因:电流表的 ;
(3)出现丙同学的问题的原因:电流表的 。
11.如图所示的电路中,有三盏规格相同的小灯泡。
(1)开关闭合后, (填灯泡的名称)发光。
(2)请你拆去一根导线(在图上用“×”表示拆去),再补上一根导线(用虚线表示),使开关闭合后,3个灯泡同时发光且亮度相同。
(3)在第(2)问修改后的电路中,电流表测量的是 (填灯泡的名称)的电流。
12.如图所示,电流表连接正确的是( )
A        B
C        D
13.某电流表有两个量程,大量程为0~9 A,小量程模糊不清。为了确定小量程是多少,先将大量程接入电路,指针位置如图甲所示,然后改用小量程接入同一电路,指针位置如图乙所示,则该电流表的小量程是( )
A.0~0.6 A B.0~1.2 A
C.0~2.4 A D.0~3.6 A
14.在“用电流表测电流”的实验中:
甲         乙
(1)连接电路时,电流表应先用 量程试触;
(2)若某同学连接的电路如图甲所示,则电流表测的是灯 的电流。闭合开关,如果电流表的示数如图乙所示,则通过该灯的电流是 mA;
(3)请你在虚线框中画出与此实物图相对应的电路图;
(4)若闭合开关后,两灯均亮,电流表指针不发生偏转,那么原因可能是 。
A.电流表内部断路
B.开关处接触不良
C.电流表被短路
D.电源供电不足
参考答案
基础作业
1.电流强弱 I 安培 A
2.0.01
3.2×106
4.B
5.0.48
6.D 7.C 8.C 9.D
素养作业
10.(1)正负接线柱接反了
(2)所选量程太大
(3)所选量程太小
11.(1)L1和L3
(3)L2
12.D 13.C
14.(1)大
(2)L2 420
(3)
(4)C
