2023-2024学年物理人教版九年级全一册 课时作业 15.5 串、并联电路中电流的规律 第2课时（含答案）

15.5　串、并联电路中电流的规律　第2课时
课标要求 了解串、并联电路电流的特点
作业用时 建议用时:20 min,实际用时　　　　min
答错题题序
【基础作业】
知识点一 串联电路中电流规律的应用
1.某串彩灯串联着15只小灯泡,通过插头处的电流是150毫安,通过第15只灯泡的电流是 毫安,依据是 。
2.如图所示电路中,当开关S闭合时,电流表A1示数是0.22 A,此时流过L2的电流为 A,电流表A2的示数为 A。
3.如图,开关S闭合后,电流从电池正极出发,通过灯泡后流回负极,则 A、B两点电流大小关系是 ( )
A.IA>IB B.IAC.IA=IB D.无法确定
4.将L1、L2两盏灯串联在电路中,发现灯L1较暗、灯L2较亮,通过L1的电流为0.2 A,则通过L2的电流 ( )
A.大于0.2 A B.小于0.2 A
C.等于0.2 A D.无法判断
知识点二 并联电路中电流规律的应用

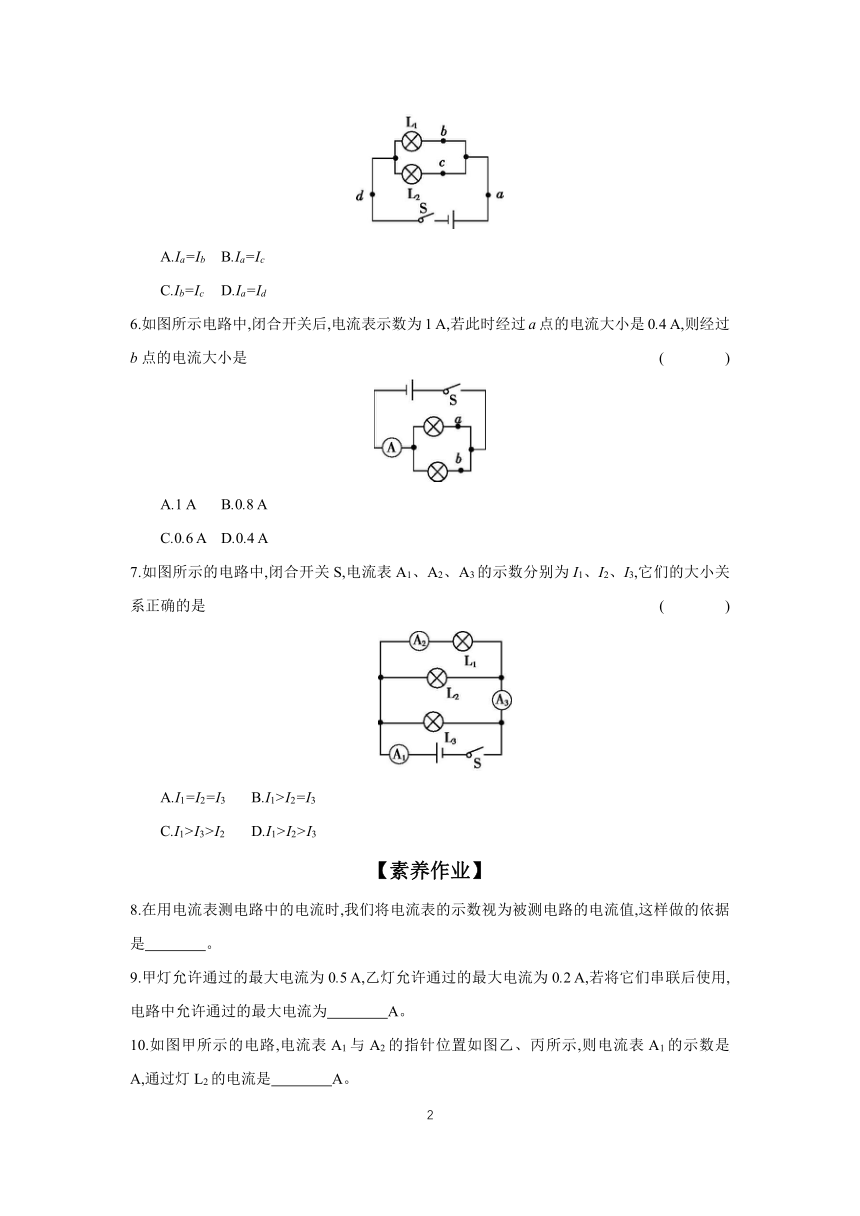

5.如图所示电路,探究并联电路中电流的关系。L1与L2是两个不同规格的小灯泡,闭合开关后,通过a、b、c、d四处电流的大小关系正确的是 ( )
A.Ia=Ib B.Ia=Ic
C.Ib=Ic D.Ia=Id
6.如图所示电路中,闭合开关后,电流表示数为1 A,若此时经过a点的电流大小是0.4 A,则经过b点的电流大小是 ( )
A.1 A B.0.8 A
C.0.6 A D.0.4 A
7.如图所示的电路中,闭合开关S,电流表A1、A2、A3的示数分别为I1、I2、I3,它们的大小关系正确的是 ( )
A.I1=I2=I3 B.I1>I2=I3
C.I1>I3>I2 D.I1>I2>I3
【素养作业】
8.在用电流表测电路中的电流时,我们将电流表的示数视为被测电路的电流值,这样做的依据是 。
9.甲灯允许通过的最大电流为0.5 A,乙灯允许通过的最大电流为0.2 A,若将它们串联后使用,电路中允许通过的最大电流为 A。
10.如图甲所示的电路,电流表A1与A2的指针位置如图乙、丙所示,则电流表A1的示数是 A,通过灯L2的电流是 A。
11.如图所示,已知通过L1和L2的电流分别为0.5 A和0.3 A,则通过L3的电流可能是 A或 A。
12.如图甲所示的电路中,闭合开关,两灯泡均发光,且两个完全相同的电流表指针偏转均如图乙所示,通过灯泡L1和L2的电流分别为 ( )
A.1.2 A　1.2 A
B.0.3 A　0.3 A
C.1.2 A　0.3 A
D.1.5 A　0.3 A
13.某同学家有一台电视机、一台洗衣机、一个电饭锅、两盏照明灯L1和L2,它们是并联的。工作时通过各用电器的电流分别为0.5 A、580 mA、4 A、250 mA和200 mA,如果干路允许通过的电流是6 A,那么能不能同时使用这几种用电器
14.如图所示的电路中,当开关S闭合后,电流表A1、A2、A3的示数分别是0.9 A、0.7 A、0.5 A,求通过L1、L2、L3的电流各是多少
参考答案
基础作业
1.150　串联电路中电流处处相等
2.0.22　0.22
3.C　4.C
5.D　6.C　7.C
素养作业
8.串联电路中各处的电流相等
9.0.2
10.0.26　0.84
11.0.8　0.2
12.C
13.洗衣机,L1和L2工作时通过各用电器的电流分别为0.58 A、0.25 A、0.2 A,而电视机工作时的电流是0.5 A,电饭锅使用时电流为4 A,同时使用的电流是I=0.58 A+0.25 A+0.2 A+0.5 A+4 A=5.53 A,小于干路允许通过的最大电流6 A,可以同时工作。
14.由电路图可知,三个灯泡并联,电流表A1测干路电流,电流表A2测流过灯L1与L2的电流,电流表A3测流过灯L2与L3的电流;根据并联电路电流规律可知:
I1+I2+I3=0.9 A----①
I1+I2=0.7 A----②
I2+I3=0.5 A----③
由①②可得,I3=0.2 A;
由①③可得,I1=0.4 A;
故I2=0.7 A-0.4 A=0.3 A
通过L1、L2、L3的电流分别是0.4 A、0.3 A和0.2 A。
