2023-2024学年物理人教版九年级全一册 课时作业 第十五章 电流和电路 测试评价卷（含答案）

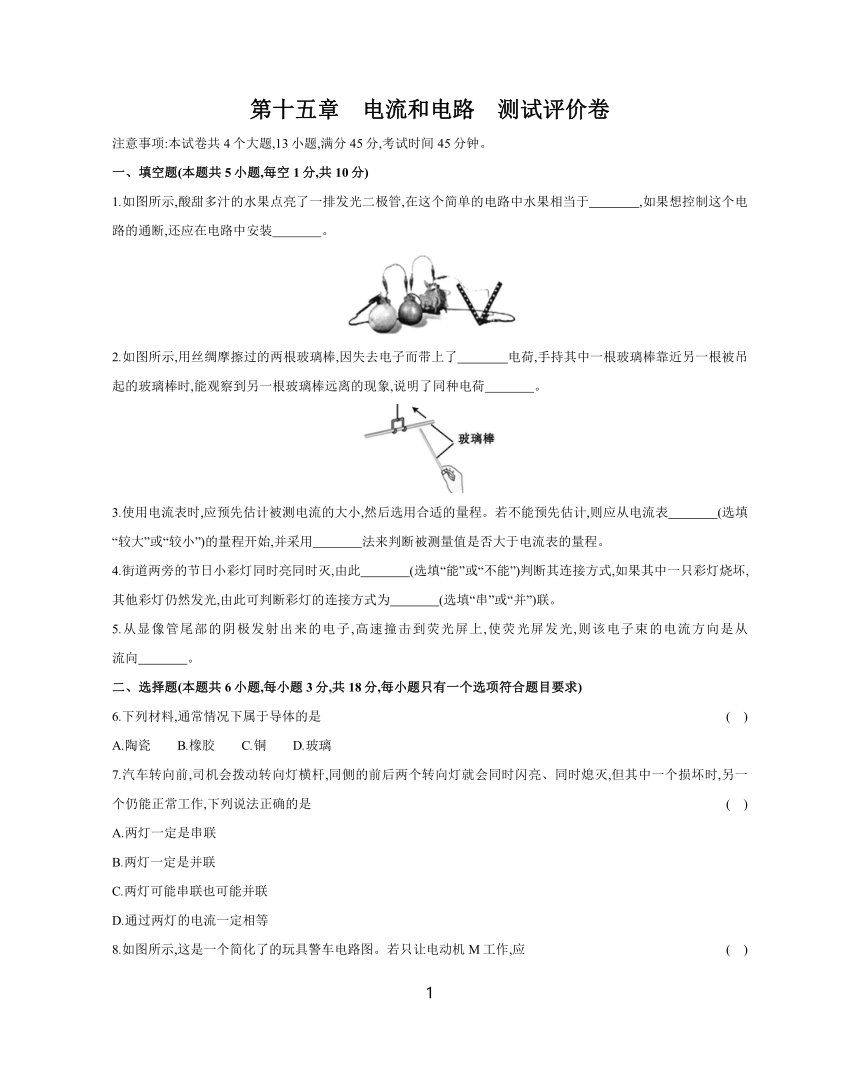

第十五章　电流和电路　测试评价卷
注意事项:本试卷共4个大题,13小题,满分45分,考试时间45分钟。
一、填空题(本题共5小题,每空1分,共10分)
1.如图所示,酸甜多汁的水果点亮了一排发光二极管,在这个简单的电路中水果相当于 ,如果想控制这个电路的通断,还应在电路中安装 。
2.如图所示,用丝绸摩擦过的两根玻璃棒,因失去电子而带上了 电荷,手持其中一根玻璃棒靠近另一根被吊起的玻璃棒时,能观察到另一根玻璃棒远离的现象,说明了同种电荷 。
3.使用电流表时,应预先估计被测电流的大小,然后选用合适的量程。若不能预先估计,则应从电流表 (选填“较大”或“较小”)的量程开始,并采用 法来判断被测量值是否大于电流表的量程。
4.街道两旁的节日小彩灯同时亮同时灭,由此 (选填“能”或“不能”)判断其连接方式,如果其中一只彩灯烧坏,其他彩灯仍然发光,由此可判断彩灯的连接方式为 (选填“串”或“并”)联。
5.从显像管尾部的阴极发射出来的电子,高速撞击到荧光屏上,使荧光屏发光,则该电子束的电流方向是从 流向 。
二、选择题(本题共6小题,每小题3分,共18分,每小题只有一个选项符合题目要求)
6.下列材料,通常情况下属于导体的是 ( )
A.陶瓷　　B.橡胶　　C.铜　　D.玻璃
7.汽车转向前,司机会拨动转向灯横杆,同侧的前后两个转向灯就会同时闪亮、同时熄灭,但其中一个损坏时,另一个仍能正常工作,下列说法正确的是 ( )
A.两灯一定是串联
B.两灯一定是并联
C.两灯可能串联也可能并联
D.通过两灯的电流一定相等

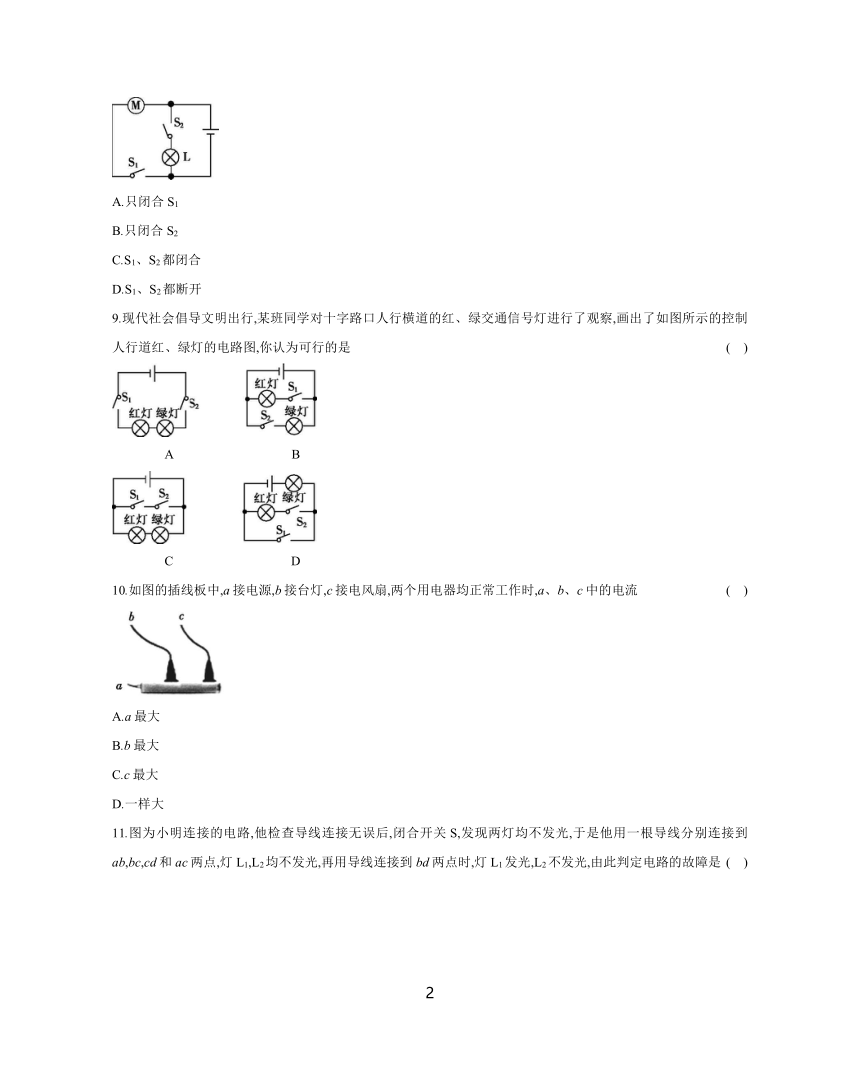

8.如图所示,这是一个简化了的玩具警车电路图。若只让电动机M工作,应 ( )
A.只闭合S1
B.只闭合S2
C.S1、S2都闭合
D.S1、S2都断开
9.现代社会倡导文明出行,某班同学对十字路口人行横道的红、绿交通信号灯进行了观察,画出了如图所示的控制人行道红、绿灯的电路图,你认为可行的是 ( )
　　　　A　　　　　　　　　B
　　　　C　　　　　　　　　D
10.如图的插线板中,a接电源,b接台灯,c接电风扇,两个用电器均正常工作时,a、b、c中的电流 ( )
A.a最大
B.b最大
C.c最大
D.一样大
11.图为小明连接的电路,他检查导线连接无误后,闭合开关S,发现两灯均不发光,于是他用一根导线分别连接到ab,bc,cd和ac两点,灯L1,L2均不发光,再用导线连接到bd两点时,灯L1发光,L2不发光,由此判定电路的故障是 ( )
A.灯L1与开关S均断路
B.灯L2与开关S均断路
C.灯L1与开关S均短路
D.灯L2与开关S均短路
三、实验探究题(10分)
12.小明探究“并联电路中电流的关系”实验,设计了如图甲所示电路。
(1)小明同学按图甲电路,首先测量C点的电流,当刚正确连接完所有的导线时,两个灯泡立即发光,电流表指针偏向零刻度线左方,其中的错误有 和 。
(2)改进后,小明测出了C点的电流,接下来,小明准备测量A点的电流,请你在图乙中用笔画线代替导线,完成实物电路的连接。(已知通过L1的电流约0.3 A)
(3)实验结束后,小明记录A、B、C各点的电流值如表所示:
A点电流 IA/A B点电流 IB/A C点电流 IC/A
0.26 0.26 0.52
根据表中数据,小明得出以下两个结论:
①并联电路各支路电流 ;
② 。
(4)为了验证结论具有普遍性,小明更换了不同规格灯泡进行了验证,结果证明上述结论只有②是正确的。
四、计算题(7分)
13.根据图甲所示的电路图,在闭合开关后,如果电流表A1的示数为0.5 A,电流表A2的示数如图乙所示。求:
(1)通过小灯泡L1的电流;
(2)通过小灯泡L2的电流。
参考答案
【答案】1.电源　开关
2.正　相互排斥
3.较大　试触
4.不能　并
5.荧光屏　显像管
6.C　7.B　8.A　9.B　10.A　11.B
12.(1)连接电路时没有断开开关　电流表正负接线柱接反了
(2)
(3)①都相等
②并联电路中,干路电流等于各支路电流之和
13.由图甲所示电路图可知,两灯泡并联,电流表A1测干路电流,电流表A2测L1支路电流。
(1)由图乙可知,电流表A2的量程为0~0.6 A,分度值为0.02 A,示数为0.3 A,则通过小灯泡L1的电流I1=0.3 A　 (4分)
(2)通过小灯泡L2的电流:
I2=I-I1=0.5 A-0.3 A=0.2 A　 (3分)
