第二十章　电与磁　测试评价卷
注意事项:本试卷共4个大题,13小题,满分45分,考试时间45分钟。
一、填空题(本题共5小题,每空1分,共10分)
1.“指南针”是我国古代四大发明之一,利用指南针能辨别方向,是因为指南针受到了 的作用,它的南极指向地理的 方。
2.如图,这是某电磁继电器的工作原理图,开关S闭合时,电磁铁 (选填“有”或“无”)磁性, (选填“电灯”或“电铃”)通电工作。
3.如图所示,在电磁铁的正上方用弹簧挂一条形磁铁。当开关闭合后,条形磁铁与电磁铁的相互作用为 (选填“吸引”或“排斥”)。当滑片P从b端到a端的滑动过程中,弹簧的长度会变 (选填“长”或“短”)。
4.在CES亚洲展会上,有一款自发电智能单车,如图所示,骑行时利用线圈在磁场中转动发电,发电过程是根据
原理。该智能单车还能通过USB端口给手机充电,此时智能单车在电路中属于 ( 选填“电源”或“用电器”)。
5.在①磁悬浮列车②动圈式扬声器③动圈式话筒④电风扇⑤指南针⑥发电机中,利用电磁感应原理工作的是 (只需要填序号),利用磁场对通电导体有力的作用的原理工作的是 (只需要填序号)。
二、选择题(本题共6小题,每小题3分,共18分,每小题只有一个选项符合题目要求)
6.下列物理学家中,在世界上第一个发现电流的周围存在着磁场的是 ( )
A.法拉第　　　　B.奥斯特
C.焦耳　　　　D.欧姆

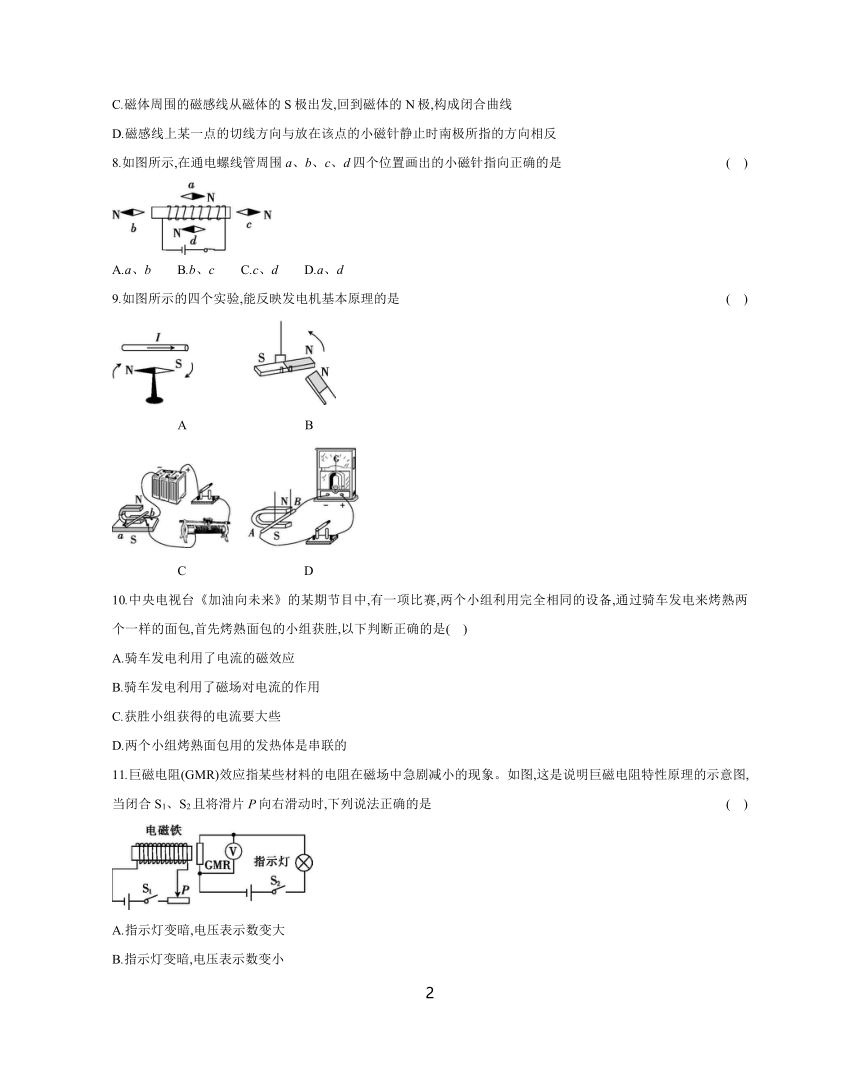

7.下列关于磁感线的说法,正确的是 ( )
A.磁感线分布越密的地方,磁场越弱
B.磁感线是磁场中真实存在的一些曲线
C.磁体周围的磁感线从磁体的S极出发,回到磁体的N极,构成闭合曲线
D.磁感线上某一点的切线方向与放在该点的小磁针静止时南极所指的方向相反
8.如图所示,在通电螺线管周围a、b、c、d四个位置画出的小磁针指向正确的是 ( )
A.a、b　　B.b、c　　C.c、d　　D.a、d
9.如图所示的四个实验,能反映发电机基本原理的是 ( )
　　　　　A　　　　　　　　　B
　　　　　C　　　　　　　　　D
10.中央电视台《加油向未来》的某期节目中,有一项比赛,两个小组利用完全相同的设备,通过骑车发电来烤熟两个一样的面包,首先烤熟面包的小组获胜,以下判断正确的是( )
A.骑车发电利用了电流的磁效应
B.骑车发电利用了磁场对电流的作用
C.获胜小组获得的电流要大些
D.两个小组烤熟面包用的发热体是串联的
11.巨磁电阻(GMR)效应指某些材料的电阻在磁场中急剧减小的现象。如图,这是说明巨磁电阻特性原理的示意图,当闭合S1、S2且将滑片P向右滑动时,下列说法正确的是 ( )
A.指示灯变暗,电压表示数变大
B.指示灯变暗,电压表示数变小
C.指示灯变亮,电压表示数变大
D.指示灯变亮,电压表示数变小
三、实验探究题(10分)
12.小明在“探究怎样产生感应电流”的实验中,用导线将金属棒、开关、灵敏电流计连接成如图所示的电路。
(1)悬挂金属棒静置于U形磁铁的磁场中,此时两极正对区域磁感线的箭头方向竖直向 (选填“上”或“下”)。
(2)灵敏电流计的作用是用来检测 的。若闭合开关后并未发现电流计指针偏转,经检查器材均完好,各器材间连接无误,那么接下来你认为最应该关注的器材是 。
(3)小明认为是原来磁铁的磁性太弱所致,他提出更换磁性更强的磁铁,就在他移动原磁铁时,你发现电流计的指针出现了晃动,你认为接下来最应该做什么来找到让电流计指针偏转的原因: 。(仅写出最应该进行的一步操作)
(4)只根据上述探究过程,小明就说:“我们找到产生感应电流的秘密了!”此时你对小明的“成果发布”作何评价 。
四、计算题(7分)
13.一个有加热和保温两种状态的微型电热水器,内部简化电路如图所示,它由控制电路和工作电路两部分组成,其中R0为热敏电阻,它的阻值随温度的升高而减小,开关S0和S都闭合时,电热水器开始加热,当电热水器中水的温度达到50 ℃时,电磁铁才会把衔铁吸下,使B、C两个触点接通,电热水器处于保温状态。已知R1=44 Ω,R2=2156 Ω。求:
(1)将电热水器水箱中2.2 kg的水从15 ℃加热到45 ℃时,水吸收的热量。[c水=4.2×103 J/(kg·℃)]
(2)电热水器处于加热状态时工作电路的功率。
(3)将2.2 kg的水从15 ℃加热到45 ℃,需要通电5 min,电热水器的加热效率。
(4)当温度达到50 ℃后,通电10 min,R2产生的热量。
参考答案
【答案】1.地磁场　南
2.有　电灯
3.排斥　长
4.电磁感应　电源
5.③⑥　②④
6.B　7.D　8.A　9.D　10.C　11.A
12.(1)下
(2)感应电流　金属棒
(3)让金属棒在水平方向运动
(4)不合理,因为只做了一次实验,得出的结论具有偶然性,不具有普遍性,应该用不同种类的金属棒,还要使金属棒朝各个方向运动
13.(1)水吸收的热量:
Q吸=cm(t-t0)=4.2×103 J/(kg·℃)×2.2 kg×(45 ℃-15 ℃)=2.772×105 J(1分)
(2)由题意可知,开关S0和S都闭合时,B触点与A接通,电热水器处于加热状态。则电热水器处于加热状态时工作电路的功率:
P加热===1100 W(2分)
(3)将2.2 kg的水从15 ℃加热到45 ℃时,水吸收的热量为2.772×105 J。
由P=可得,通电5 min内消耗的电能:
W=Pt'=1100 W×5×60 s=3.3×105 J
电热水器的加热效率:
η=×100%=×100%=84%(2分)
(4)当温度达到50 ℃后,电磁铁会把衔铁吸下,B触点与C接通,R1与R2串联,因串联电路中总电阻等于各分电阻之和,所以,工作电路的电流:
I===0.1 A
则通电10 min内R2产生的热量:
Q2=I2R2t=(0.1 A)2×2156 Ω×10×60 s=12936 J(2分)
