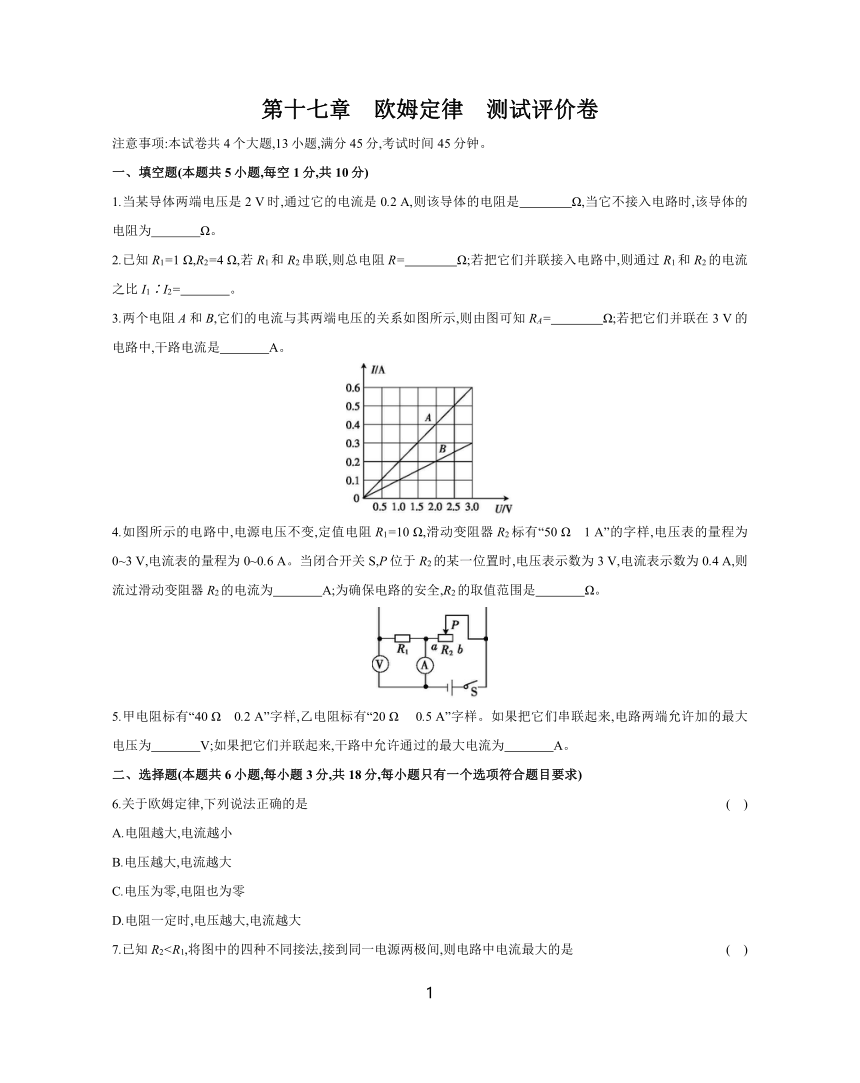

第十七章　欧姆定律　测试评价卷
注意事项:本试卷共4个大题,13小题,满分45分,考试时间45分钟。
一、填空题(本题共5小题,每空1分,共10分)
1.当某导体两端电压是2 V时,通过它的电流是0.2 A,则该导体的电阻是 Ω,当它不接入电路时,该导体的电阻为 Ω。
2.已知R1=1 Ω,R2=4 Ω,若R1和R2串联,则总电阻R= Ω;若把它们并联接入电路中,则通过R1和R2的电流之比I1∶I2= 。
3.两个电阻A和B,它们的电流与其两端电压的关系如图所示,则由图可知RA= Ω;若把它们并联在3 V的电路中,干路电流是 A。
4.如图所示的电路中,电源电压不变,定值电阻R1=10 Ω,滑动变阻器R2标有“50 Ω　1 A”的字样,电压表的量程为0~3 V,电流表的量程为0~0.6 A。当闭合开关S,P位于R2的某一位置时,电压表示数为3 V,电流表示数为0.4 A,则流过滑动变阻器R2的电流为 A;为确保电路的安全,R2的取值范围是 Ω。
5.甲电阻标有“40 Ω　0.2 A”字样,乙电阻标有“20 Ω　 0.5 A”字样。如果把它们串联起来,电路两端允许加的最大电压为 V;如果把它们并联起来,干路中允许通过的最大电流为 A。
二、选择题(本题共6小题,每小题3分,共18分,每小题只有一个选项符合题目要求)
6.关于欧姆定律,下列说法正确的是 ( )
A.电阻越大,电流越小
B.电压越大,电流越大
C.电压为零,电阻也为零
D.电阻一定时,电压越大,电流越大

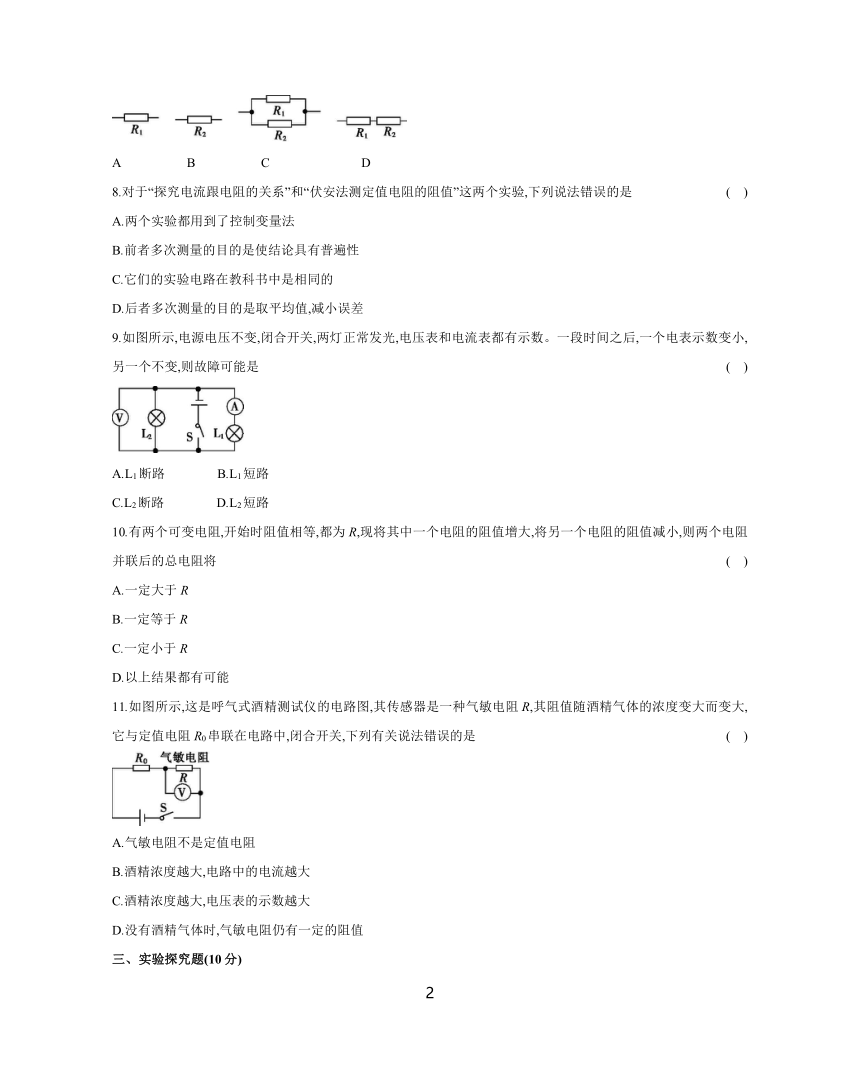

7.已知R2A　　　　　B　　　　　C　　　　　　　D
8.对于“探究电流跟电阻的关系”和“伏安法测定值电阻的阻值”这两个实验,下列说法错误的是 ( )
A.两个实验都用到了控制变量法
B.前者多次测量的目的是使结论具有普遍性
C.它们的实验电路在教科书中是相同的
D.后者多次测量的目的是取平均值,减小误差
9.如图所示,电源电压不变,闭合开关,两灯正常发光,电压表和电流表都有示数。一段时间之后,一个电表示数变小,另一个不变,则故障可能是 ( )
A.L1断路　　　　B.L1短路
C.L2断路　　　　D.L2短路
10.有两个可变电阻,开始时阻值相等,都为R,现将其中一个电阻的阻值增大,将另一个电阻的阻值减小,则两个电阻并联后的总电阻将 ( )
A.一定大于R
B.一定等于R
C.一定小于R
D.以上结果都有可能
11.如图所示,这是呼气式酒精测试仪的电路图,其传感器是一种气敏电阻R,其阻值随酒精气体的浓度变大而变大,它与定值电阻R0串联在电路中,闭合开关,下列有关说法错误的是 ( )
A.气敏电阻不是定值电阻
B.酒精浓度越大,电路中的电流越大
C.酒精浓度越大,电压表的示数越大
D.没有酒精气体时,气敏电阻仍有一定的阻值
三、实验探究题(10分)
12.小明和小华在进行“测量定值电阻的阻值”实验,器材有:干电池两节、开关、电压表、电流表、滑动变阻器(20 Ω　5 A)、待测电阻各一个、导线若干。
(1)连接电路前,小明发现电流表指针如图甲所示,于是他将电流表指针调至 。
(2)图乙是他们连接的测量R阻值的电路,闭合开关前,应将滑动变阻器的滑片P置于最 (选填“左”或“右”)端。
(3)在正确完成上述操作后,闭合开关移动滑片P,当电流表示数为0.2 A时,电压表示数如图丙所示,则电阻两端的电压为 V。多次实验所测量的结果如表所示,则R的阻值为 Ω。
实验 序号 电压表 示数U/V 电流表 示数I/A 电阻R/Ω
① 0.2
② 0.6 0.3
③ 0.88 0.4
四、计算题(7分)
13.如图甲所示的电路中,定值电阻R1为10 Ω,R2为滑动变阻器,电源电压保持不变。闭合开关S后,滑片P从b端移动到a端的过程中,电压表示数U与电流表示数I的关系图像如图乙所示。求:
(1)电源电压;
(2)滑动变阻器R2的最大阻值;
(3)如果电流表和电压表分别接“0~0.6 A”和“0~3 V”接线柱,滑动变阻器R2的阻值范围。
参考答案
【答案】1.10　10
2.5　4∶1
3.5　0.9
4.0.1　10~50
5.12　0.6
6.D　7.C　8.A　9.A　10.C　11.B
12.(1)零刻度
(2)右
(3)0.4　2.1
13.(1)由图甲可知,两电阻串联,电压表测R2两端的电压,电流表测电路中的电流。当滑动变阻器接入电路中的电阻为0时,电路中的电流最大,由图乙可知I1=0.6 A。
电源的电压:U=I1R1=0.6 A×10 Ω=6 V　(2分)
(2)由欧姆定律可知滑动变阻器的最大阻值:
R2===20 Ω　 (2分)
(3)电流表和电压表分别接“0.6 A”和“3 V”接线柱,则电流表的最大测量值为0.6 A,电压表的最大测量值为3 V;当电压表示数为3 V时,滑动变阻器接入电路的电阻是最大的,此时电路中的电流:I====0.3 A
滑动变阻器接入电路的阻值:R″===10 Ω;
电路中的最大电流为I大=0.6 A,此时电路的总电阻为R===10 Ω,则此时滑动变阻器接入电路的电阻为0 Ω,故滑动变阻器R2的阻值范围0~10 Ω。　(3分)
