第十九章　生活用电　测试评价卷
注意事项:本试卷共4个大题,13小题,满分45分,考试时间45分钟。
一、填空题(本题共5小题,每空1分,共10分)
1.我国家庭电路的电压是 V,现在新建居民楼电路中的保险装置一般采用空气开关,空气开关安装在电能表的 (选填“前面”、“后面”或“前后都可以”)。
2.试电笔可以测试导线是火线还是零线,如图所示,持笔方式正确的是 ;将笔尖与导线接触,若氖管发光,此导线为 。
3.小刚家买了一台洗衣机,他发现洗衣机用的三脚插头如图甲所示,其铭牌上标有“10 A　250 V”字样。其中“10 A”表示 。电源线插头的三个脚如图乙所示,接地线的脚E稍长一些可保证在插入插座和拔出插座时更安全,原因是 。
4.小利在家里开着空调看电视,当妈妈把电磁炉的插头插进插座时,家里的自动空气开关“跳闸”了。“跳闸”的原因可能是电磁炉插头内部发生 ,也可能是电路中用电器的 过大。
5.在家庭电路中,假如站在地上的人一只手接触了火线,如图所示,由于人体是 (选填“导体”或“绝缘体”),人体成为闭合电路中的一部分,就会有 通过人体,发生触电事故。
二、选择题(本题共6小题,每小题3分,共18分,每小题只有一个选项符合题目要求)
6.小雨家的空气开关发生了跳闸,则一定是电路中 ( )
A.发生了断路　　　　 B.用电器电阻过大
C.电压高于220 V　　　　 D.总电流过大
7.以下做法中,符合安全用电要求的是 ( )
A.电路着火时应先切断电源再灭火
B.三孔插座可以不接地线
C.用水将家里的插座表面冲洗干净
D.电动车在楼道内长时间充电

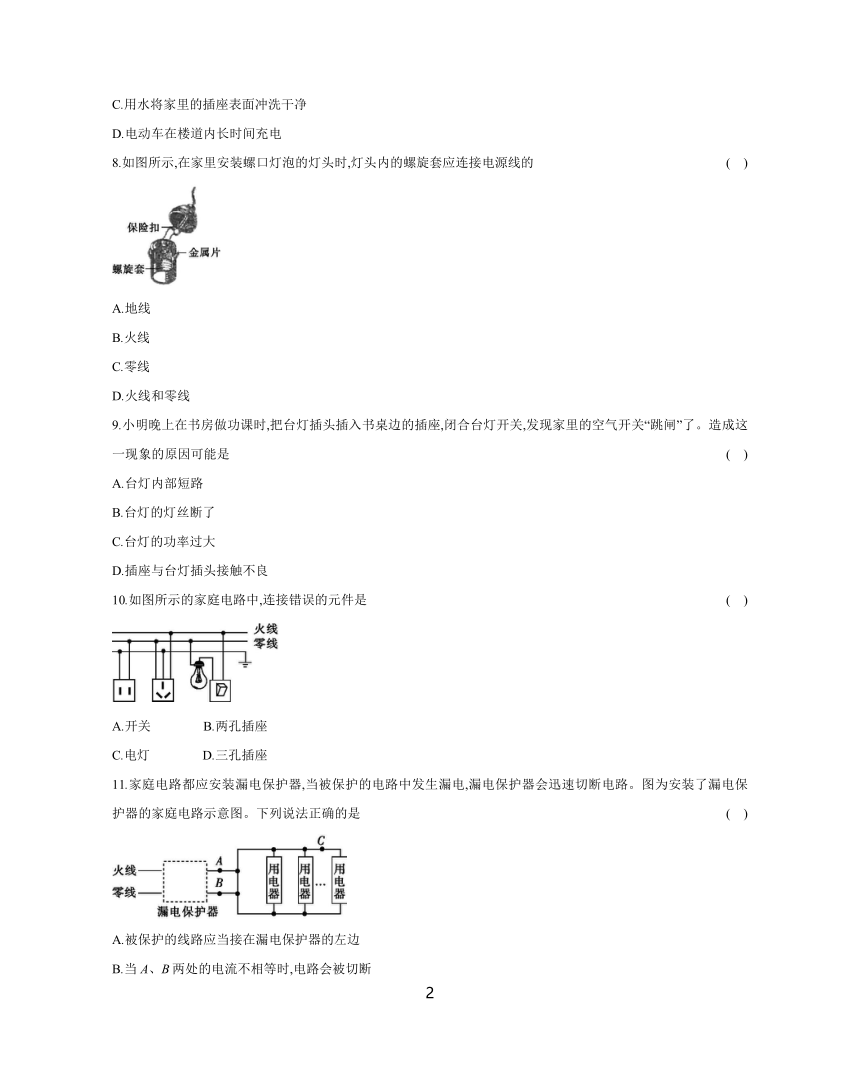

8.如图所示,在家里安装螺口灯泡的灯头时,灯头内的螺旋套应连接电源线的 ( )
A.地线
B.火线
C.零线
D.火线和零线
9.小明晚上在书房做功课时,把台灯插头插入书桌边的插座,闭合台灯开关,发现家里的空气开关“跳闸”了。造成这一现象的原因可能是 ( )
A.台灯内部短路
B.台灯的灯丝断了
C.台灯的功率过大
D.插座与台灯插头接触不良
10.如图所示的家庭电路中,连接错误的元件是 ( )
A.开关　　　　B.两孔插座
C.电灯　　　　D.三孔插座
11.家庭电路都应安装漏电保护器,当被保护的电路中发生漏电,漏电保护器会迅速切断电路。图为安装了漏电保护器的家庭电路示意图。下列说法正确的是 ( )
A.被保护的线路应当接在漏电保护器的左边
B.当A、B两处的电流不相等时,电路会被切断
C.当有人站在地上接触C处时,电路不会被切断
D.用电器外壳接地时一定会导致漏电,保护器切断电路
三、实验探究题(8分)

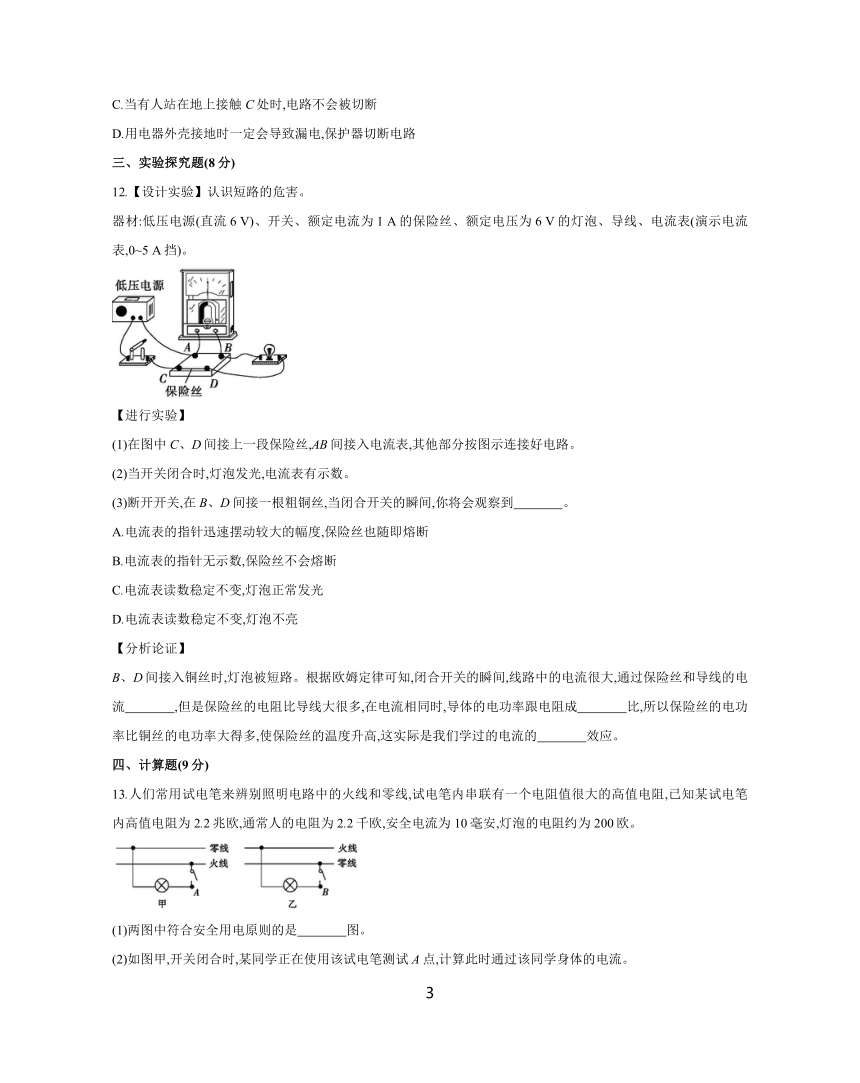

12.【设计实验】认识短路的危害。
器材:低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、导线、电流表(演示电流表,0~5 A挡)。
【进行实验】
(1)在图中C、D间接上一段保险丝,AB间接入电流表,其他部分按图示连接好电路。
(2)当开关闭合时,灯泡发光,电流表有示数。
(3)断开开关,在B、D间接一根粗铜丝,当闭合开关的瞬间,你将会观察到 。
A.电流表的指针迅速摆动较大的幅度,保险丝也随即熔断
B.电流表的指针无示数,保险丝不会熔断
C.电流表读数稳定不变,灯泡正常发光
D.电流表读数稳定不变,灯泡不亮
【分析论证】
B、D间接入铜丝时,灯泡被短路。根据欧姆定律可知,闭合开关的瞬间,线路中的电流很大,通过保险丝和导线的电流 ,但是保险丝的电阻比导线大很多,在电流相同时,导体的电功率跟电阻成 比,所以保险丝的电功率比铜丝的电功率大得多,使保险丝的温度升高,这实际是我们学过的电流的 效应。
四、计算题(9分)
13.人们常用试电笔来辨别照明电路中的火线和零线,试电笔内串联有一个电阻值很大的高值电阻,已知某试电笔内高值电阻为2.2兆欧,通常人的电阻为2.2千欧,安全电流为10毫安,灯泡的电阻约为200欧。
(1)两图中符合安全用电原则的是 图。
(2)如图甲,开关闭合时,某同学正在使用该试电笔测试A点,计算此时通过该同学身体的电流。
(3)如图乙,开关断开时,灯泡不发光,当用手接触B点时,通过人体的电流为多大 会不会造成触电事故
参考答案
【答案】1.220　后面
2.甲　火线
3.允许通过的最大电流为10 A　三脚插头插入插座时外壳先接地线,拔出插座时外壳后脱离地线
4.短路　总功率
5.导体　电流
6.D　7.A　8.C　9.A　10.B　11.B
12.
(3)A
【分析论证】
相同　正　热
13.(1)由I=可知,电源电压:
U=U1=I1R1=2.4 A×21 Ω=50.4 V
通过L2的电流:I2===2.8 A
因为并联电路干路总电流等于各支路的电流之和
所以通过保险丝A的电流:
I=I1+I2=2.4 A+2.8 A=5.2 A　 (4分)
(2)根据表中数据和上述计算结果可知:I>5 A、I1<3 A、I2<3 A,所以保险丝A会熔断,应选择直径为1.26 mm的保险丝　 (3分)
14.(1)甲　 (2分)
(2)照明电路电压U=220 V,高值电阻R=2.2 MΩ,通常人的电阻为2.2 kΩ,灯泡的电阻约为200 Ω。
通过该同学身体的电流:
I==≈9.99×10-5 A　 (3分)
(3)如图乙,开关断开时,灯泡不发光,当用手接触B点时,通过人体的电流为:
I'==≈0.092 A=92 mA>10 mA,所以会发生触电　 (4分)
