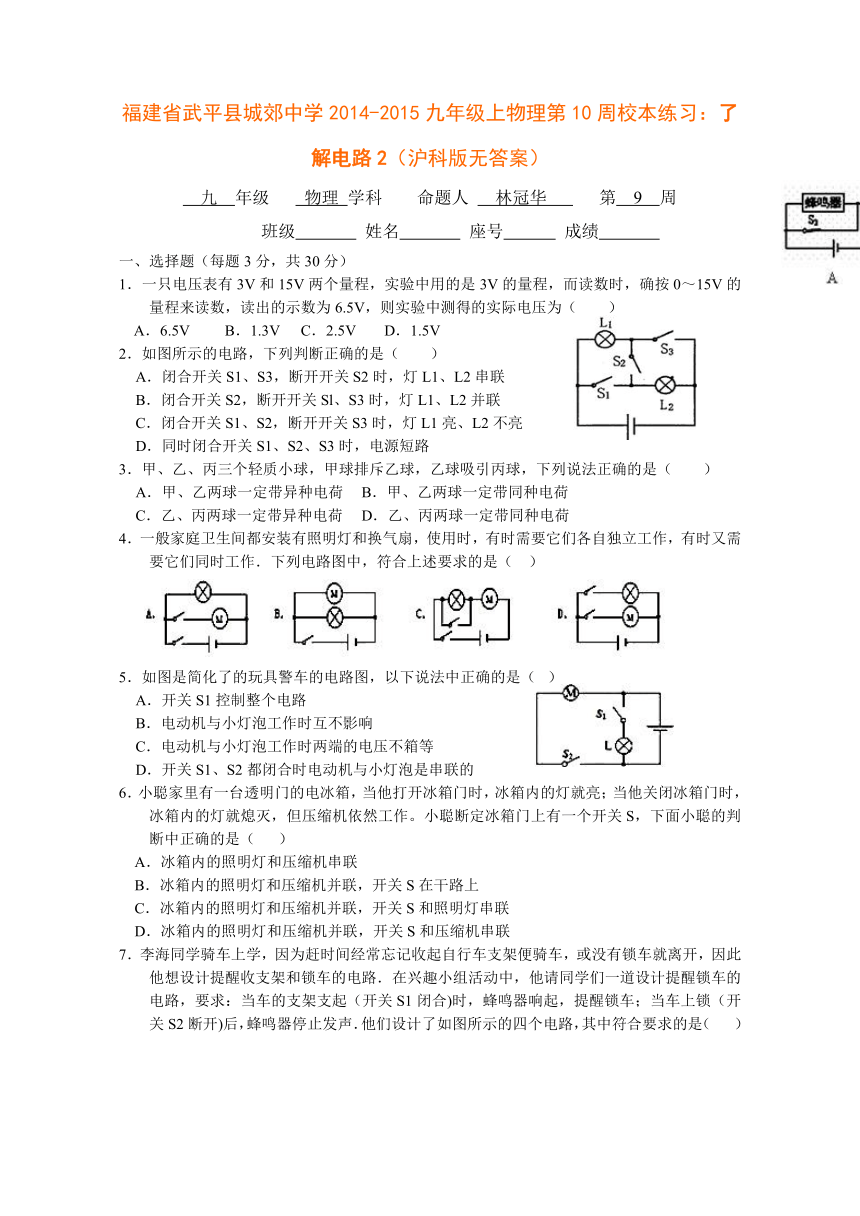

福建省武平县城郊中学2014-2015九年级上物理第10周校本练习：了解电路2（沪科版无答案）

福建省武平县城郊中学2014-2015九年级上物理第10周校本练习：了解电路2（沪科版无答案）
九 年级 物理 学科 命题人 林冠华 第 9 周
班级 姓名 座号 成绩
一、选择题（每题3分，共30分）
1．一只电压表有3V和15V两个量程，实 ( http: / / www.21cnjy.com )验中用的是3V的量程，而读数时，确按0～15V的量程来读数，读出的示数为6.5V，则实验中测得的实际电压为（　　）
A．6.5V B．1.3V C．2.5V D．1.5V
2．如图所示的电路，下列判断正确的是（　　）
A．闭合开关S1、S3，断开开关S2时，灯L1、L2串联　
B．闭合开关S2，断开开关Sl、S3时，灯L1、L2并联　
C．闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮　
D．同时闭合开关S1、S2、S3时，电源短路
3．甲、乙、丙三个轻质小球，甲球排斥乙球，乙球吸引丙球，下列说法正确的是（　　）
A．甲、乙两球一定带异种电荷 B．甲、乙两球一定带同种电荷
C．乙、丙两球一定带异种电荷 D．乙、丙两球一定带同种电荷
4．一般家庭卫生间都安装有照明灯和换气扇，使用时，有时需要它们各自独立工作，有时又需要它们同时工作．下列电路图中，符合上述要求的是（ ）
5．如图是简化了的玩具警车的电路图，以下说法中正确的是（ ）
A．开关S1控制整个电路
B．电动机与小灯泡工作时互不影响
C．电动机与小灯泡工作时两端的电压不箱等
D．开关S1、S2都闭合时电动机与小灯泡是串联的
6．小聪家里有一台透明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮；当他关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作。小聪断定冰箱门上有一个开关S，下面小聪的判断中正确的是（ ）
A．冰箱内的照明灯和压缩机串联
B．冰箱内的照明灯和压缩机并联，开关S在干路上
C．冰箱内的照明灯和压缩机并联，开关S和照明灯串联
D．冰箱内的照明灯和压缩机并联，开关S和压缩机串联
7．李海同学骑车上学，因为赶时间经常忘记收起自行车支架便骑车，或没有锁车就离开，因此他想设计提醒收支架和锁车的电路．在兴趣小组活动中，他请同学们一道设计提醒锁车的电路，要求：当车的支架支起（开关S1闭合)时，蜂鸣器响起，提醒锁车；当车上锁（开关S2断开)后，蜂鸣器停止发声．他们设计了如图所示的四个电路，其中符合要求的是（ ）

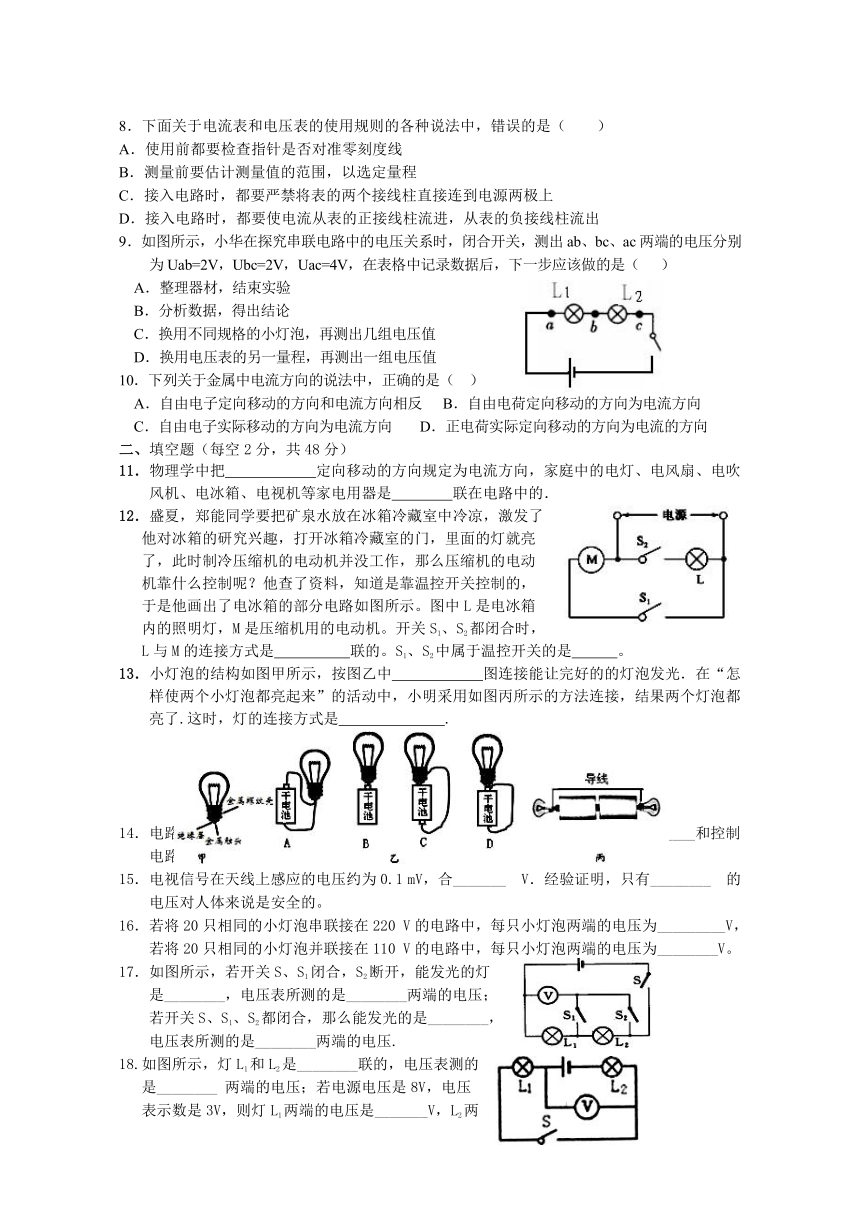

8．下面关于电流表和电压表的使用规则的各种说法中，错误的是（　　）
A．使用前都要检查指针是否对准零刻度线
B．测量前要估计测量值的范围，以选定量程
C．接入电路时，都要严禁将表的两个接线柱直接连到电源两极上
D．接入电路时，都要使电流从表的正接线柱流进，从表的负接线柱流出
9．如图所示，小华在探究串联电路中的电压关 ( http: / / www.21cnjy.com )系时，闭合开关，测出ab、bc、ac两端的电压分别为Uab=2V，Ubc=2V，Uac=4V，在表格中记录数据后，下一步应该做的是（ ）
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
10．下列关于金属中电流方向的说法中，正确的是（　）
A．自由电子定向移动的方向和电流方向相反 B．自由电荷定向移动的方向为电流方向
C．自由电子实际移动的方向为电流方向 D．正电荷实际定向移动的方向为电流的方向
二、填空题（每空2分，共48分）
11．物理学中把　 　定向移动的方向规定为电流方向，家庭中的电灯、电风扇、电吹风机、电冰箱、电视机等家电用器是　 　联在电路中的．
12．盛夏，郑能同学要把矿泉水放在冰箱冷藏室中冷凉，激发了
他对冰箱的研究兴趣，打开冰箱冷藏室的门，里面的灯就亮
了，此时制冷压缩机的电动机并没工作，那么压缩机的电动
机靠什么控制呢？他查了资料，知道是靠温控开关控制的，
于是他画出了电冰箱的部分电路如图所示。图中L是电冰箱
内的照明灯，M是压缩机用的电动机。开关S1、S2都闭合时，
L与M的连接方式是 联的。S1、S2中属于温控开关的是 。
13．小灯泡的结构如图甲所示，按图乙中 图连接能让完好的的灯泡发光．在“怎样使两个小灯泡都亮起来”的活动中，小明采用如图丙所示的方法连接，结果两个灯泡都亮了.这时，灯的连接方式是 .
14．电路是由提供电能的__________、消耗电能的__________、输送电能的__________和控制电路通断的__________组成。
15．电视信号在天线上感应的电压约为0.1 mV，合_______ V．经验证明，只有________ 的电压对人体来说是安全的。
16．若将20只相同的小灯 ( http: / / www.21cnjy.com )泡串联接在220 V的电路中，每只小灯泡两端的电压为_________V，若将20只相同的小灯泡并联接在110 V的电路中，每只小灯泡两端的电压为________V。
17．如图所示，若开关S、S1闭合，S2断开，能发光的灯
是________，电压表所测的是________两端的电压；
若开关S、S1、S2都闭合，那么能发光的是________，
电压表所测的是________两端的电压.
18.如图所示，灯L1和L2是________联的，电压表测的
是________ 两端的电压；若电源电压是8V，电压
表示数是3V，则灯L1两端的电压是_______V，L2两
端的电压是________V。
19．电视机遥控器由两节干电池供电，其 ( http: / / www.21cnjy.com )工作电压为 V。电视机的荧光屏上常常带有灰尘，这是因为电视机工作时，荧幕上带有 而具有了吸引轻小物体的性质。
三、实验题（共22分）
20．（1）（2分）根据下图中所示的实物电路，在虚方框内画出对应的电路图．
(1) (2)
（2）（3分）在上图中所示电路的〇中填入电表符号，使之成为正确的电路图。
（3）（2分）在一次实验中需要测量小灯泡L1两端的电压和流过它的电流．聪明而粗心的小刚连接了如图所示的电路．同组的小林发现有错，主张拆了以后重新连接，可是时间来不及了，小刚眼珠一转，在图示电路中只增加了一根导线，电路就正常工作了．请你在图中画出小刚连接的那条导线．
21．阅读短文，回答问题。（每空2分）
苹果是一种智慧之果，它具有传奇般的 ( http: / / www.21cnjy.com )色彩。网络上曾盛行这样一种说法：上帝的苹果树共结了三个苹果，第一个苹果被亚当和夏娃偷吃了，第二个苹果砸在了牛顿的头上，第三个苹果送给了乔布斯。下面就让我们来一次有关苹果的探索之旅吧！
（一）．测量苹果的密度：
方法一：如图所示，用天平测得苹果的质量
为 g；若苹果的体积为200cm3，
则苹果的密度为 g/ cm3；
方法二：将苹果轻放入装满水的溢水杯中，
静止时，苹果漂浮在水面上，测得
从杯中溢出水的体积为V1；再用细
针缓缓地将苹果全部压入水中，从杯
中又溢出了体积为V2的水。已知水的
密度为 ，则苹果密度的表达式为
ρ苹果= 。
（二）．科学探究：苹果电池的电压大小U与电极插入苹果的深度h的关系。
在苹果中插入铜片和锌片，就能自制成为一个苹果电池，铜片是电池的正电极，锌片是负电极。那么，苹果电池的电压大小与电极插入苹果的深度怎样的关系呢？某实验小组用如图所示的实验器材对该问题进行探究。
（1）请用笔画线代替导线完成实物连接；
（2）实验时，应保持其它条件不变，只改变 ；
（3）小组同学测得的实验数据如下表；
电极插入的深度h/cm 1 2 3 4 5 6
苹果电池电压U/V 0.12 0.18 0.22 0.27 0.3 0.34
（4）分析表格中的数据，你能得到的实验结论是： ；
（5）科学猜想：苹果电池的电压大小还可能与 有关；
（6）如果实验前不知道苹果电池的正负极，可以使用电压表来判断，你认为还可以使用
（填一种实验器材）来判断。
