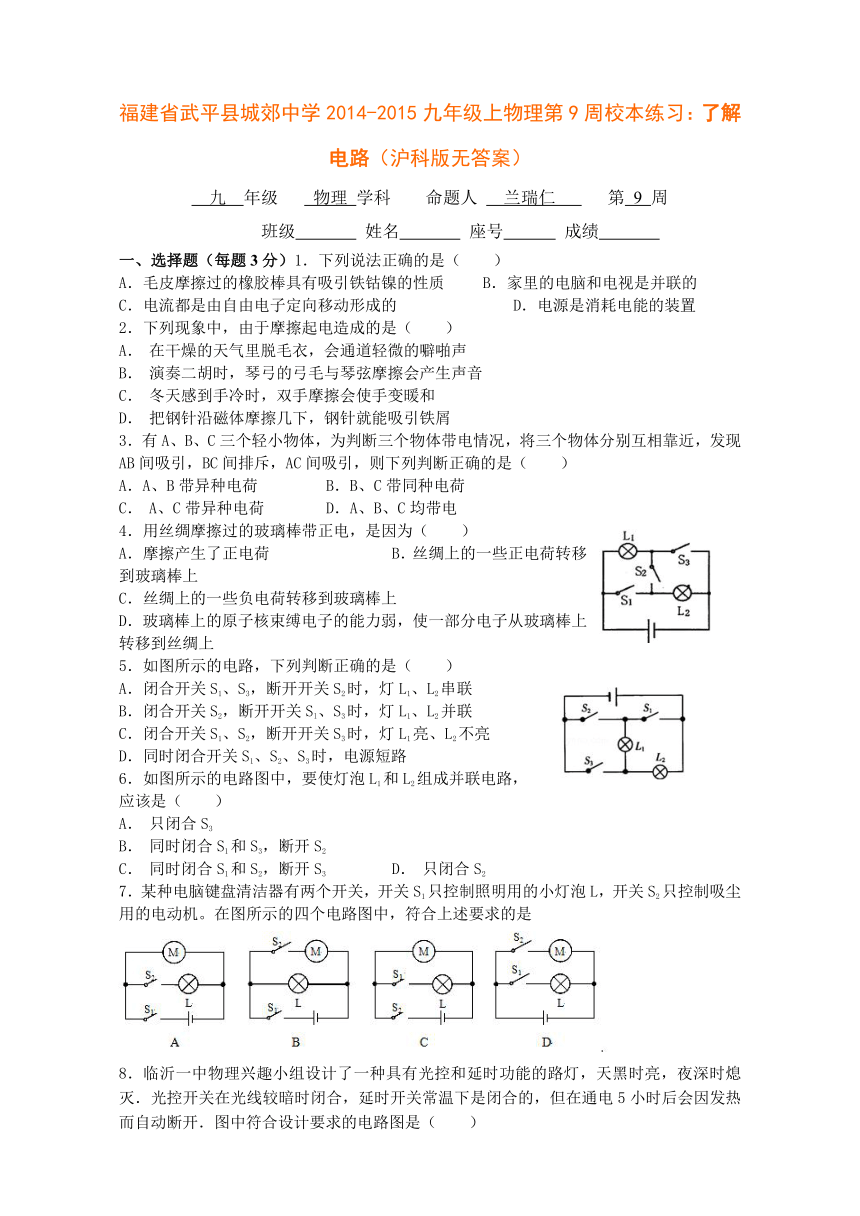

福建省武平县城郊中学2014-2015九年级上物理第9周校本练习：了解电路1（沪科版无答案）

福建省武平县城郊中学2014-2015九年级上物理第9周校本练习：了解电路（沪科版无答案）
九 年级 物理 学科 命题人 兰瑞仁 第 9 周
班级 姓名 座号 成绩
一、选择题（每题3分）1．下列说法正确的是（　　）
A．毛皮摩擦过的橡胶棒具有吸引铁钴镍的性质 B．家里的电脑和电视是并联的
C．电流都是由自由电子定向移动形成的 D．电源是消耗电能的装置
2．下列现象中，由于摩擦起电造成的是（　　）
A． 在干燥的天气里脱毛衣，会通道轻微的噼啪声
B． 演奏二胡时，琴弓的弓毛与琴弦摩擦会产生声音
C． 冬天感到手冷时，双手摩擦会使手变暖和
D． 把钢针沿磁体摩擦几下，钢针就能吸引铁屑
3．有A、B、C三个轻小物体，为判断三个 ( http: / / www.21cnjy.com )物体带电情况，将三个物体分别互相靠近，发现AB间吸引，BC间排斥，AC间吸引，则下列判断正确的是（　　）
A．A、B带异种电荷 B．B、C带同种电荷
C． A、C带异种电荷 D．A、B、C均带电
4．用丝绸摩擦过的玻璃棒带正电，是因为（ ）
A．摩擦产生了正电荷 B．丝绸上的一些正电荷转移到玻璃棒上
C．丝绸上的一些负电荷转移到玻璃棒上
D．玻璃棒上的原子核束缚电子的能力弱，使一部分电子从玻璃棒上转移到丝绸上
5．如图所示的电路，下列判断正确的是（　　）
A．闭合开关S1、S3，断开开关S2时，灯L1、L2串联　
B．闭合开关S2，断开开关Sl、S3时，灯L1、L2并联　
C．闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮
D．同时闭合开关S1、S2、S3时，电源短路
6．如图所示的电路图中，要使灯泡L1和L2组成并联电路，
应该是（　　）
A． 只闭合S3
B． 同时闭合S1和S3，断开S2
C． 同时闭合S1和S2，断开S3 D． 只闭合S2
7．某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机。在图所示的四个电路图中，符合上述要求的是
( http: / / www.21cnjy.com )

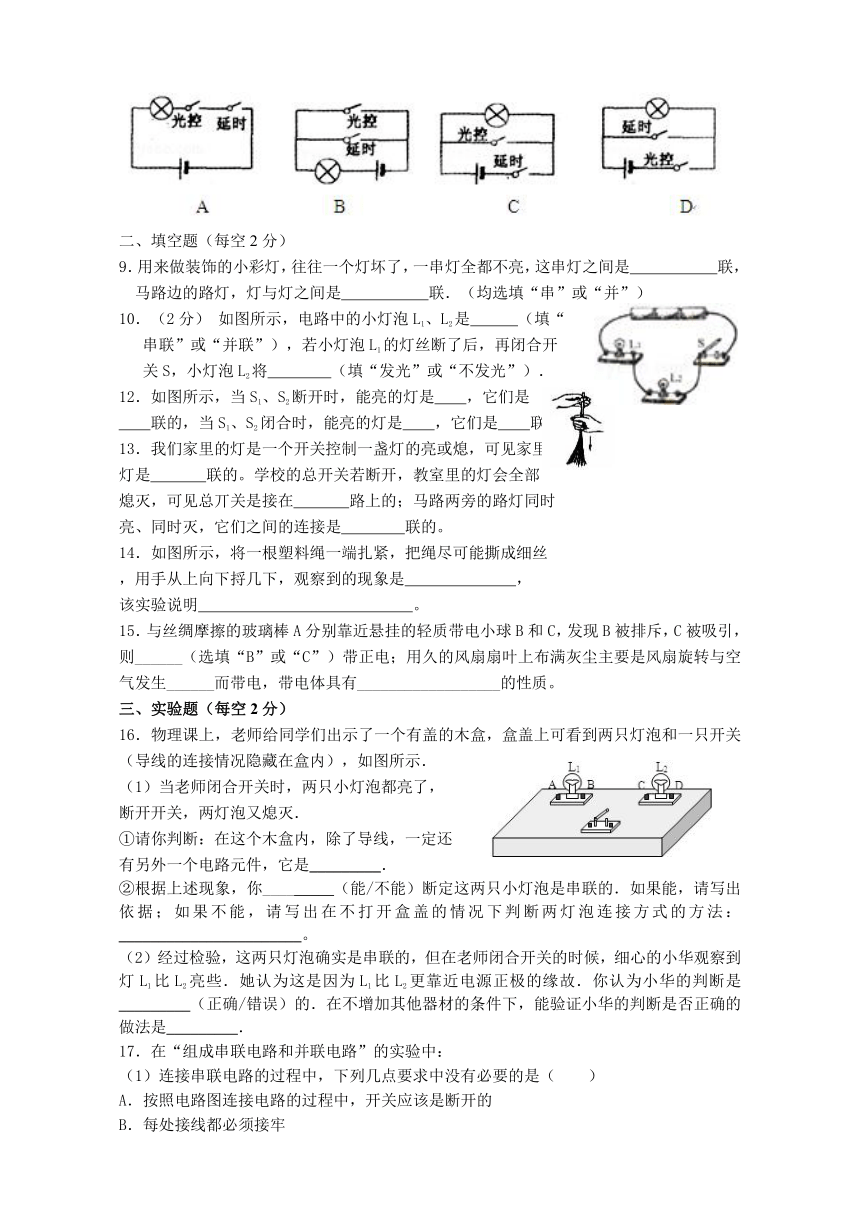

8．临沂一中物理兴趣小组设计了一种具有光控和延时功能的路灯，天黑时亮，夜深时熄灭．光控开关在光线较暗时闭合，延时开关常温下是闭合的，但在通电5小时后会因发热而自动断开．图中符合设计要求的电路图是（　　）
( http: / / www.21cnjy.com )
二、填空题（每空2分）
9．用来做装饰的小彩灯，往往一个灯坏了，一 ( http: / / www.21cnjy.com )串灯全都不亮，这串灯之间是　 　联，马路边的路灯，灯与灯之间是　 　联．（均选填“串”或“并”）
10．（2分） 如图所示，电路中的小灯泡L1、L2是　 　（填“
串联”或“并联”），若小灯泡L1的灯丝断了后，再闭合开
关S，小灯泡L2将　 　（填“发光”或“不发光”）．
12．如图所示，当S1、S2断开时，能亮的灯是 ，它们是
联的，当S1、S2闭合时，能亮的灯是 ，它们是 联的．
13．我们家里的灯是一个开关控制一盏灯的亮或熄，可见家里的
灯是 联的。学校的总开关若断开，教室里的灯会全部
熄灭，可见总丌关是接在 路上的；马路两旁的路灯同时
亮、同时灭，它们之间的连接是 联的。
14．如图所示，将一根塑料绳一端扎紧，把绳尽可能撕成细丝
，用手从上向下捋几下，观察到的现象是 ，
该实验说明 。
15．与丝绸摩擦的玻璃棒A分别靠近悬挂的轻 ( http: / / www.21cnjy.com )质带电小球B和C，发现B被排斥，C被吸引，则______（选填“B”或“C”）带正电；用久的风扇扇叶上布满灰尘主要是风扇旋转与空气发生______而带电，带电体具有__________________的性质。
三、实验题（每空2分）
16．物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内），如图所示．
（1）当老师闭合开关时，两只小灯泡都亮了，
断开开关，两灯泡又熄灭．
①请你判断：在这个木盒内，除了导线，一定还
有另外一个电路元件，它是_________．
②根据上述现象，你____ ( http: / / www.21cnjy.com )_____（能/不能）断定这两只小灯泡是串联的．如果能，请写出依据；如果不能，请写出在不打开盒盖的情况下判断两灯泡连接方式的方法：_______________________。
（2）经过检验，这两只灯泡确实是串联的 ( http: / / www.21cnjy.com )，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些．她认为这是因为L1比L2更靠近电源正极的缘故．你认为小华的判断是_________（正确/错误）的．在不增加其他器材的条件下，能验证小华的判断是否正确的做法是_________．
17．在“组成串联电路和并联电路”的实验中：
（1）连接串联电路的过程中，下列几点要求中没有必要的是（ ）
A．按照电路图连接电路的过程中，开关应该是断开的
B．每处接线都必须接牢
C．必须从电池的正极开始依次连接开关S，灯L1和L2，最后连到电池负极
D．连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关
（2）在串联电路中开关的作用是__ ( http: / / www.21cnjy.com )_____________________________________。
（3）在并联电路中支路开关的作用是___________________________________。
18．图中为一个同学所要连接的是的串联电路。
①但他连接错了，按他现在的连接，这个电路属于 电路（填“串联”、“开路”、“短路”）；
②请你给予改正（就在图上改，只能改动一条导线，在错的导线上打“×”）（2分）
19．甲、乙两个同学分别按左图所示的电路图将两只相同的灯泡连接好，当他们分别闭合开关后。
( http: / / www.21cnjy.com )
⑴甲同学发现他连的电路只有灯L1亮，其故障原因是____ ____ 。
⑵乙同学发现两只灯都不亮，老师告诉 ( http: / / www.21cnjy.com )他可以用一根 导线分别接在a、b、c、d处进行逐一检查，乙同学按 老师说的办法去做。结果发现，当导线接在b、c两点 之间时，两只灯都亮了，故障原因是____ ____ ____ 。
20．根据以下要求，设计电路，用笔代线在图中画出相应的实物连接图．（导线不能交叉）要求：
（1）只闭合S1时，红灯发光，绿灯不发光
（2）S1、S2都闭合时，两灯都发光
（3）只闭合S2时，两灯均不发光
21．请将图所示的测量结果记录在相应的空格中。
( http: / / www.21cnjy.com )
(1)如图甲所示，物体的长度是________ cm；
(2)如图乙所示，温度计的示数是________ ℃；
(3)如图丙所示，电流表的示数是________ A；
(4)如图丁所示，弹簧测力计的示数是________ N。
22．在练习电流表的使用时，如图所示，是小华用电流表测通过灯泡L电流时的电路．
( http: / / www.21cnjy.com )
（1）如图甲所示是小华正在连接的电路，连接过程中存在问题，正确的做法是连接电路时，应该将开关__________（选填“闭合”或者“断开”）．
（2）小华解决问题后，先将线头M接到电流表为 ( http: / / www.21cnjy.com ) “3”接线柱上，然后开关试触，发现电流表的示数如图乙所示．则出现以上现象的原因是所选的量程_________(选填“偏大”或者“偏小”)．
（3）小华思考了一下，然后 ( http: / / www.21cnjy.com )将线头M连接到__________接线柱上（选填“-”、“0.6”或者“3 ”），然后开关试触，才使电流表的示数正常．若此时电流表的示数如图丙所示，则通过灯泡L电流是________A．
