流程图与顺序结构

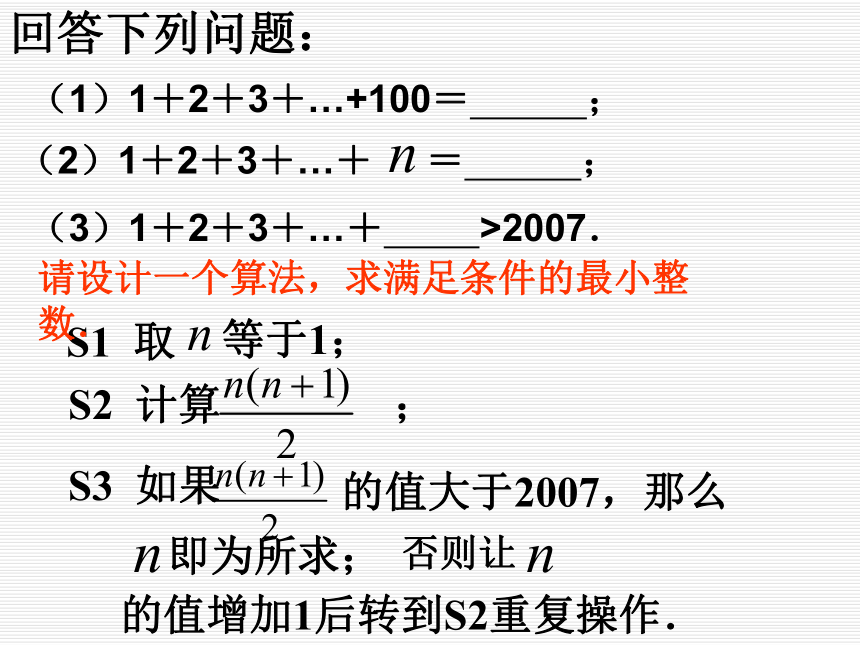

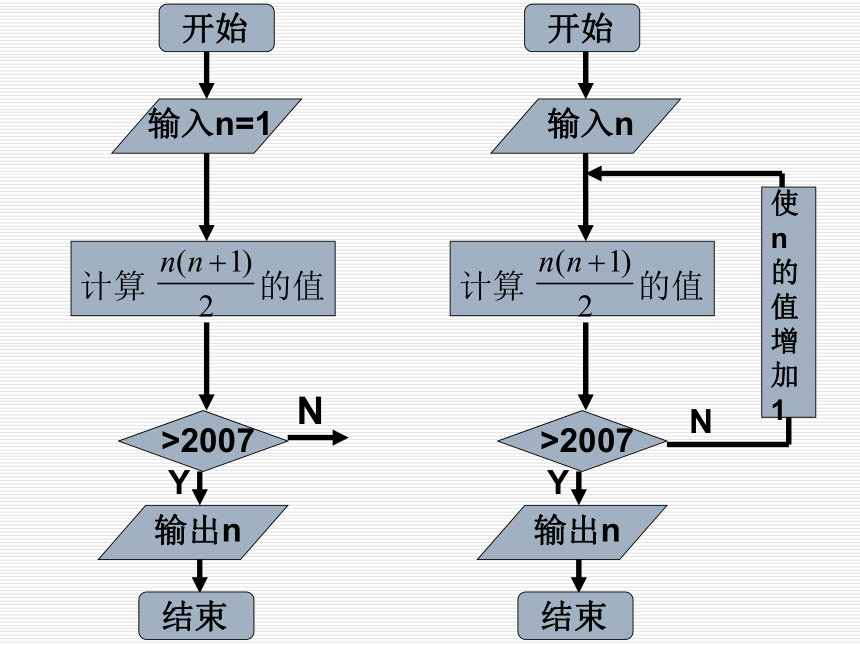

课件14张PPT。流程图回答下列问题：（1）1＋2＋3＋…+100＝ ； （2）1＋2＋3＋…＋ ＝ ；（3）1＋2＋3＋…＋ >2007．请设计一个算法，求满足条件的最小整数．开始输入n=1计算 的值>2007输出nY开始输入n=2计算 的值>2007输出nY用

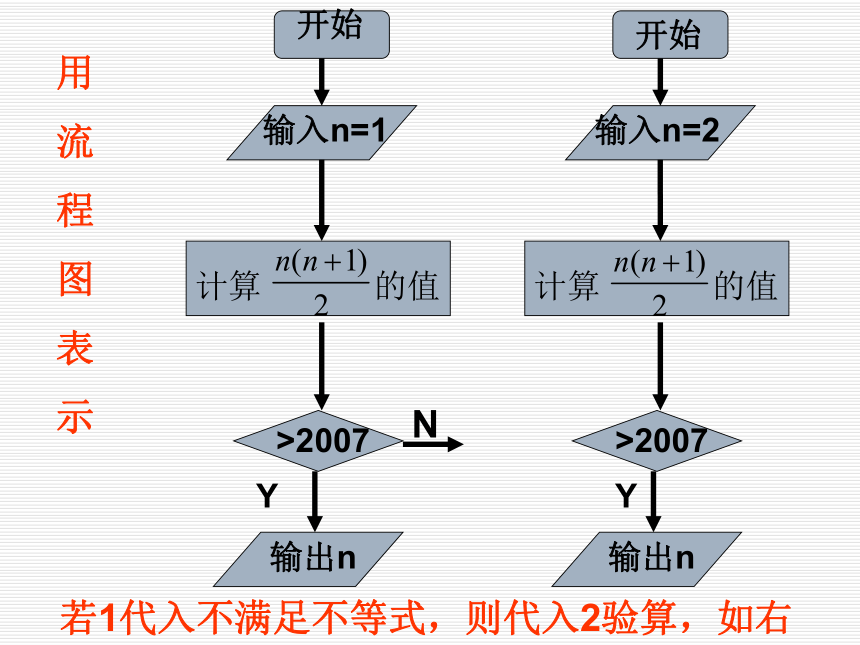

流
程
图
表

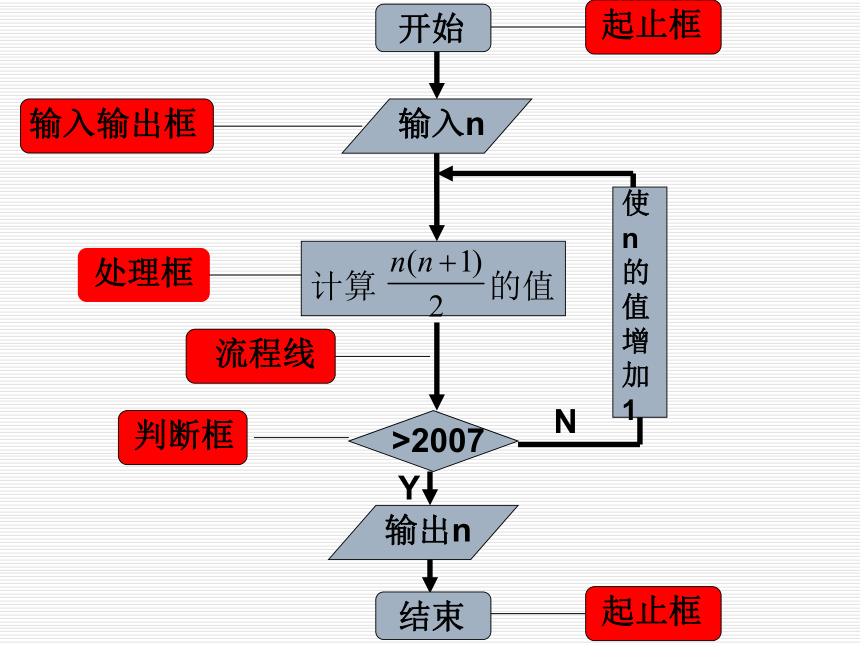

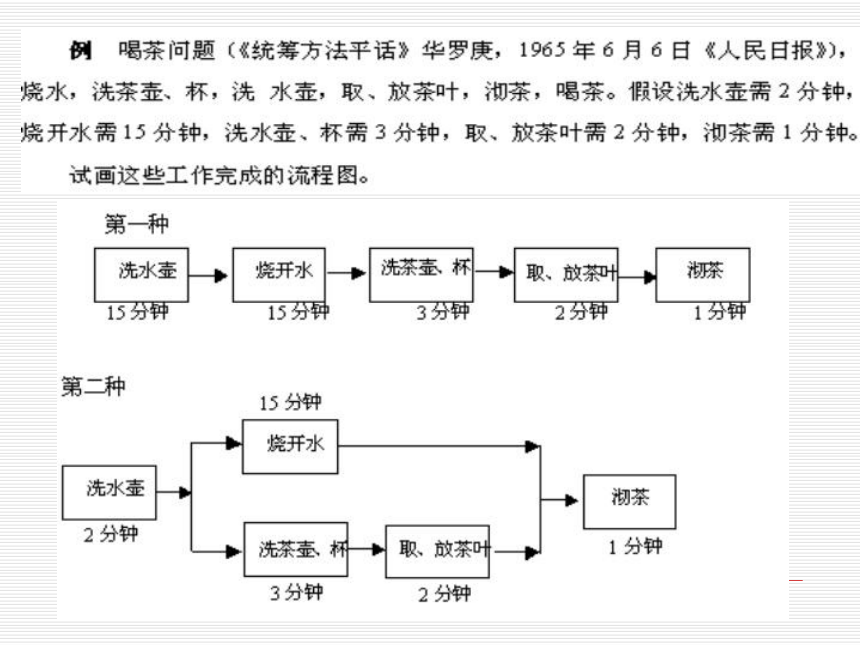

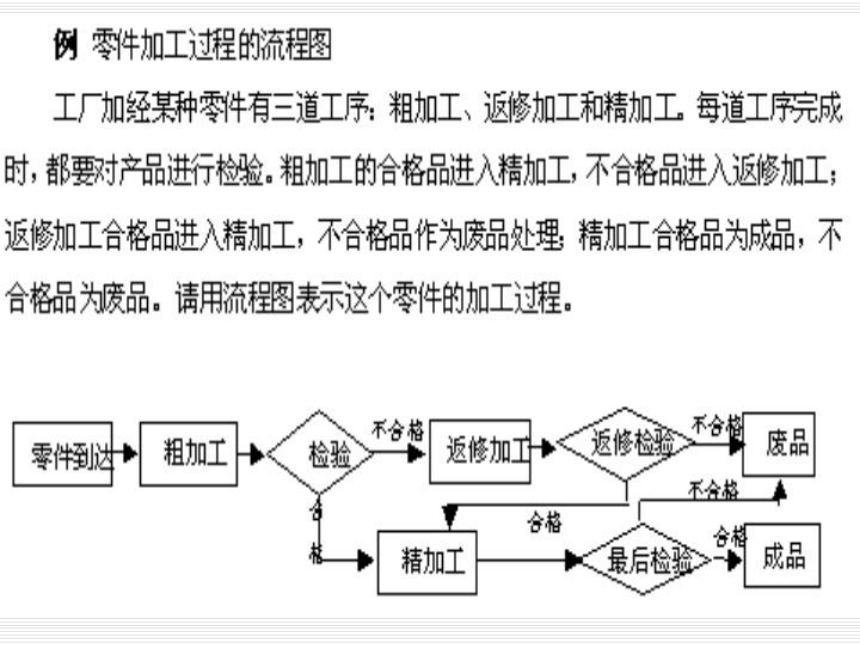

示若1代入不满足不等式，则代入2验算，如右图N开始输入n=1计算 的值>2007输出nY开始输入n计算 的值>2007Y使n的值增加1结束输出n结束NN开始输入n计算 的值>2007输出nY使n的值增加1输入输出框结束处理框判断框流程线起止框N起止框流程图是由一些图框和带箭头的流线组成的，其中图框表示各种操作的类型，图框中的文字和符号表示操作的内容，带箭头的流线表示操作的先后次序．在流程图中，有些是按顺序执行(顺序结构)，有些需要选择执行(选择结构)，而另外一些需要循环执行(循环结构)．S1 作AB的垂直平分线 ;
S2 作BC的垂直平分线 ;
S3 以 与 的交点M为圆心，MA为半径作圆，圆M即为三角形ABC的外接圆．该算法特点：
依次执行S1到S3这三个步骤，完成了作三角形外接圆这一问题．
象这种结构称为：顺序结构．问题：写出作三角形ABC外接圆的一个算法．AB例1：写出求半径为10的圆的面积的一个算法，并画出流程图．S1 ； S2 ； S3 输出 . 开始结束输出S例2：已知A、B两个墨水瓶中分别装了红墨水和黑墨水，如何将两个墨水瓶中的墨水交换？S1 ； S2 ； S3 . 开始结束如何交换x,y两个变量的值．思考：平行四边形ABCD中，已知A(0,0)，B(1,2),C(-2,1)，写出求D点坐标的算法．小结
1．流程图的组成以及各图框表示的各种类型的操作．
2．顺序结构的特点：依次执行多个处理．
3．能够用自然语言以及流程图表示算法．
作业：
1、复习课本相关知识
2、编制一个计算：的流程图。
