中小学教育资源及组卷应用平台
第三章交变电流易错精选题-高中物理人教版选择性必修第二册
一、单选题
1．如图所示为一交流电压随时间变化的图像，每个周期内，前三分之二周期电压按正弦规律变化，后三分之一周期电压恒定，根据图中数据可得，此交流电压的有效值为（ ）
A． B．V C．V D．2V
2．交流发电机发电过程示意图如图所示，线圈匀速转动过程中，下列说法正确的是（ ）
A．转到图甲位置时，线圈为中性面
B．转到图乙位置时，线圈中电流方向发生改变
C．转到图丙位置时，CD边感应电流方向为D→C
D．转到图丁位置时，线圈中的磁通量变化率最大

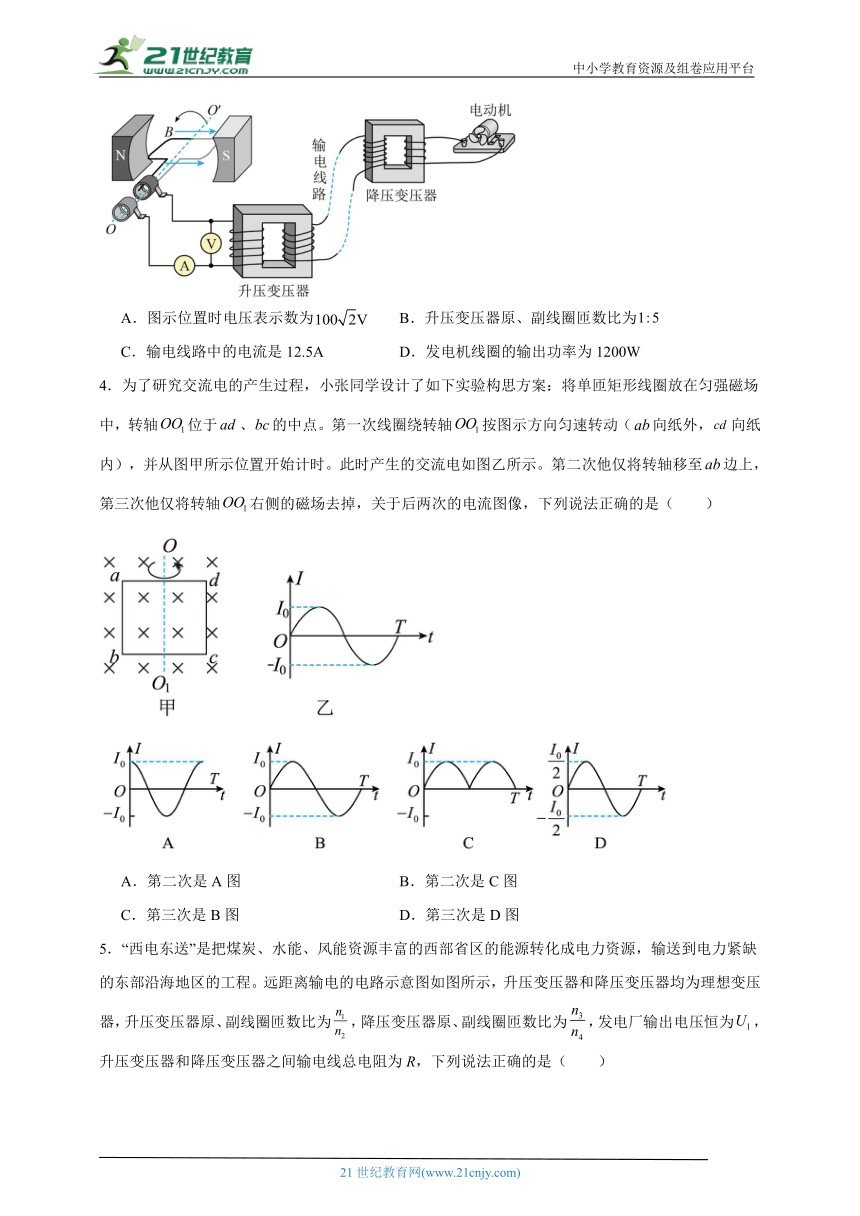

3．如图所示，发电机线圈绕垂直于磁场的轴匀速转动，产生的电动势。线圈与理想升压变压器相连进行远距离输电，理想降压变压器的原、副线圈匝数之比为，降压变压器副线圈接入一台“220V 1100W”的电动机，恰好正常工作，电动机内阻为10Ω，输电线路总电阻为25Ω，线圈及其余导线电阻不计，电表均为交流理想电表，则下列说法正确的是（ ）
A．图示位置时电压表示数为 B．升压变压器原、副线圈匝数比为
C．输电线路中的电流是12.5A D．发电机线圈的输出功率为1200W
4．为了研究交流电的产生过程，小张同学设计了如下实验构思方案：将单匝矩形线圈放在匀强磁场中，转轴位于、的中点。第一次线圈绕转轴按图示方向匀速转动（向纸外，向纸内），并从图甲所示位置开始计时。此时产生的交流电如图乙所示。第二次他仅将转轴移至边上，第三次他仅将转轴右侧的磁场去掉，关于后两次的电流图像，下列说法正确的是（ ）
A．第二次是A图 B．第二次是C图
C．第三次是B图 D．第三次是D图

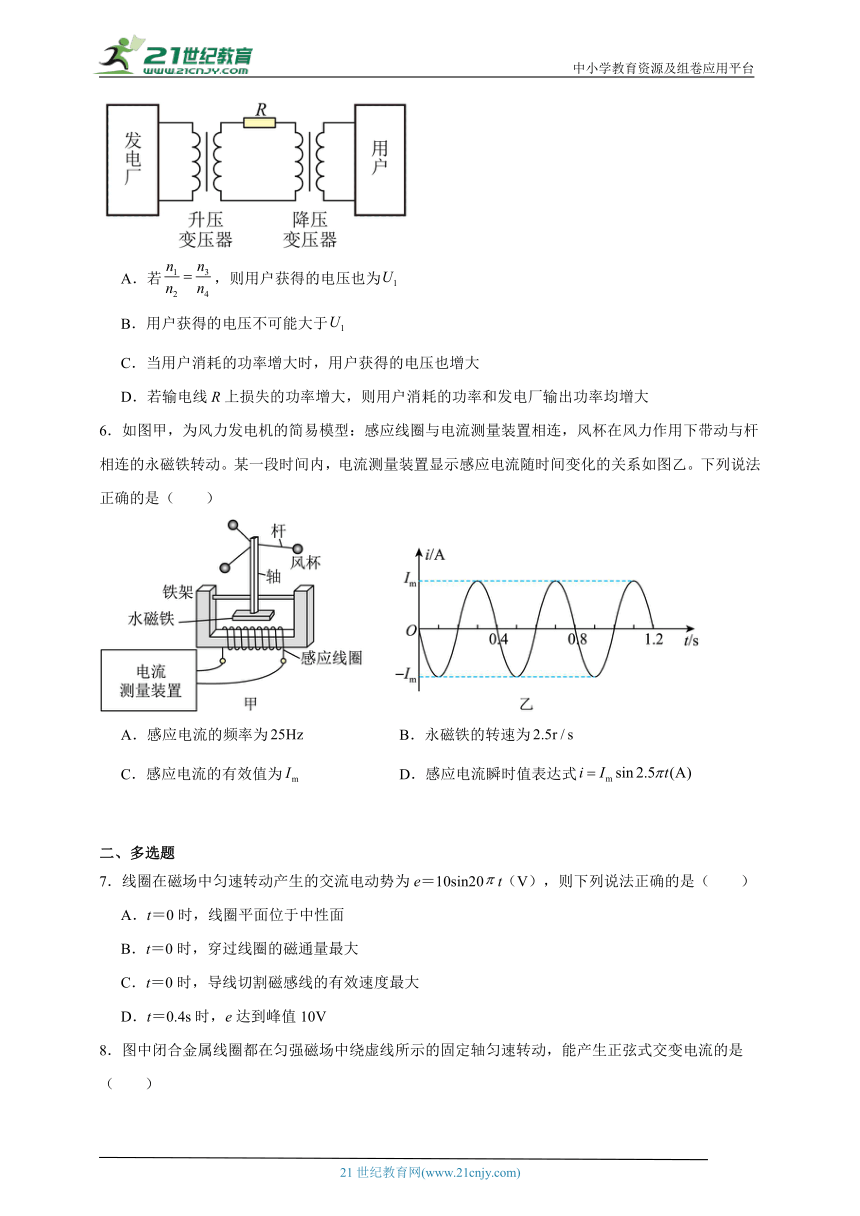

5．“西电东送”是把煤炭、水能、风能资源丰富的西部省区的能源转化成电力资源，输送到电力紧缺的东部沿海地区的工程。远距离输电的电路示意图如图所示，升压变压器和降压变压器均为理想变压器，升压变压器原、副线圈匝数比为，降压变压器原、副线圈匝数比为，发电厂输出电压恒为，升压变压器和降压变压器之间输电线总电阻为R，下列说法正确的是（ ）
A．若，则用户获得的电压也为
B．用户获得的电压不可能大于
C．当用户消耗的功率增大时，用户获得的电压也增大
D．若输电线R上损失的功率增大，则用户消耗的功率和发电厂输出功率均增大
6．如图甲，为风力发电机的简易模型：感应线圈与电流测量装置相连，风杯在风力作用下带动与杆相连的永磁铁转动。某一段时间内，电流测量装置显示感应电流随时间变化的关系如图乙。下列说法正确的是（ ）
A．感应电流的频率为 B．永磁铁的转速为
C．感应电流的有效值为 D．感应电流瞬时值表达式
二、多选题
7．线圈在磁场中匀速转动产生的交流电动势为e＝10sin20t（V），则下列说法正确的是（ ）
A．t＝0时，线圈平面位于中性面
B．t＝0时，穿过线圈的磁通量最大
C．t＝0时，导线切割磁感线的有效速度最大
D．t＝0.4s时，e达到峰值10V
8．图中闭合金属线圈都在匀强磁场中绕虚线所示的固定轴匀速转动，能产生正弦式交变电流的是（ ）
A． B．
C． D．
9．如图所示的电路中，一灯泡和一可变电容器串联，下列说法正确的是（ ）
A．a、b端接稳恒电流，灯泡能发光
B．a、b端接交变电流，灯泡能发光
C．a、b端接交变电流，只增大电容器的电容，灯泡亮度增大
D．a、b端接交变电流，只增大交变电流的频率，灯泡亮度增大
10．如图所示，如果交流发电机转子有n匝线圈，每匝线圈所围面积为S，匀强磁场的磁感应强度为B，匀速转动的角速度为，线圈总电阻为r，外电路电阻为R。在线圈由图中实线位置匀速转动90°到达虚线位置过程中，下列说法正确的是（ ）
A．通过R的电荷量q＝
B．通过R的电荷量q＝
C．电阻R上产生的热量QR＝
D．电阻R上产生的热量QR＝
三、实验题
11．示波器面板如图所示，图甲图为一信号源。
（1）若要观测此信号源发出的正弦交流信号的波形（正弦交流信号的电流i随时间t做周期性变化的图像如图乙所示），应将信号源的a端与示波器面板上的 接线柱相连，b端与 接线柱相连。
（2）若示波器所显示的输入波形如图丙所示，要将波形上移，应调节面板上的 旋钮；要使此波形横向展宽，应调节 旋钮。
四、解答题
12．如图为远距离输电示意图，两变压器均为理想变压器，升压变压器T的原、副线圈匝数分别为n1、n2，在T的原线圈两端接入一电压u＝Umsinωt的交流电源，若原线圈输入电功率为P，输电线的总电阻为2r，不考虑其他因素的影响，求输电线上损失的电功率为多少？
13．如图所示，匀强磁场的磁感应强度B=1T，边长为的正方形线圈共100匝，线圈总电阻Ω，线圈绕垂直于磁感线的对称轴匀速转动，角速度。外电路电阻。（计算结果可以保留根号和）求：
（1）线圈转动过程中感应电动势的最大值Em；
（2）线圈转动过程中交变电压表的示数U；
（3）从图示位置开始，线圈转过90°的过程中，通过的电荷量q。
14．如图，发电机转子是n匝面积为S的矩形线圈，将它置于磁感应强度为B的匀强磁场中，绕垂直于磁场方向的轴以角速度做匀速转动，转动开始时线圈平面与磁场方向平行，已知线圈的总电阻为r，外电路上小灯泡的电阻为R，其余电阻均不计，试求：
（1）发电机的感应电动势的峰值。
（2）从图示位置开始计时，发电机的感应电动势的瞬时值表达式。
（3）小灯泡的功率。
15．如图，在xOy所在的平面内有两根金属丝AC和DE，其形状分别满足方程和，沿x轴的长度均为4b，两金属丝端点A、D和C、E之间各接—阻值为r的电阻（图中未画出），中间三个相交处均有绝缘表面层相隔。的区域内存在垂直坐标平面向里、磁感应强度大小为B的匀强磁场。两金属丝在沿x轴负方向的水平外力作用下，以速度v匀速进入磁场。不计两金属丝电阻，求：
（1）若磁场区域足够大，求将金属丝拉进磁场的过程中，拉力的最大值；
（2）若磁场仅在的区域内，将两金属丝以速度v匀速拉出磁场的过程中，两个电阻中产生的总热量Q。
参考答案：
1．C
【详解】根据交流电有效值的定义，设其电压正向最大值为Um，负向最大值为U1，有效值为U，让此交流电通过一个电阻R，则有
解得
故选C。
2．B
【详解】A．转到图甲位置时，线圈为与中性面垂直的位置，故A错误；
B．转到图乙位置时，即线圈为中性面位置，此时线圈中电流方向发生改变，故B正确；
C．转到图丙位置时，由右手定则可得，CD边感应电流方向为C→D，故C错误；
D．转到图丁位置时，线圈中的磁通量最大，磁通量变化率为零，故D错误。
故选B。
3．D
【详解】A．电压表示数为原线圈输入电压有效值，由于线圈电阻不计，则有
A错误；
C．由于电动机，恰好正常工作，可知降压变压器副线圈的输出电压为，降压变压器副线圈的电流为
根据变压器电流与匝数关系可得
解得输电线路中的电流为
C错误；
B．根据变压器电压比等于匝数比
可得降压变压器原线圈的输入电压为
则升压变压器副线圈的输出电压为
升压变压器原、副线圈匝数比为
B错误；
D．发电机线圈的输出功率为
D正确。
故选D。
4．D
【详解】AB．第二次将转轴移到ab边上穿过线圈的磁通量变化情况与线圈绕转轴OO1转动变化情况相同，故产生的感应电流与第一次相同，可知第二次是B图，选项AB错误；
CD．第三次将OO1右侧的磁场去掉，线圈在转动过程中只有一半面积在磁场中，只有一边切割磁感线，产生的交变电流的最大值为原来的，产生的电流仍然是完整的正弦式交变电流，可知第三次是D图，选项C错误，D正确。
故选D。
5．D
【详解】A．因为
而
则若
则用户获得的电压小于，选项A错误；
B．因为
而
可得
因变压器匝数比不确定，用户获得的电压U4也可能大于，选项B错误；
C．当用户消耗的功率增大时，输电线上的电流变大，输电线上损失的电压变大，则用户获得的电压减小，选项C错误；
D．若输电线R上损失的功率增大，说明输电电流变大，降压变压器次级电流变大，则用户消耗的功率和发电厂输出功率均增大，选项D正确。
故选D。
6．B
【详解】A．由图乙可知周期0.4s，则感应电流的频率为
A错误；
B．永磁铁的转速为
B正确；
C．感应电流的最大值为，有效值为
C错误；
D．
由图乙可知感应电流瞬时值表达式为
D错误；
故选B。
7．AB
【详解】ABC．t＝0时，感应电动势的瞬时值为
e＝10sin20πt（V）＝0
则线圈平面位于中性面，此时穿过线圈的磁通量最大，导线切割磁感线的有效速度最小，AB正确，C错误；
D．当t＝0.4s时，感应电动势的瞬时值为
e＝10sin（20π×0.4）V＝0
D错误。
故选AB。
8．AD
【详解】矩形线圈在匀强磁场内绕垂直磁场方向的轴匀速转动时，线圈中就会产生正弦式交变电流。
A．图中虽然只有一半金属线圈在磁场中，但在线圈绕固定轴转动的过程中，始终有一边切割磁感线，保证线圈在转动过程中产生的感应电动势连续，能产生正弦式交变电流，且初相位为零，故A正确；
B．图中固定轴与磁场方向平行，线圈转动过程中，磁通量不变，无感应电流产生，故B错误；
C．图中线圈转动过程中，每个周期内只有半个周期内有感应电流，不能产生正弦式交变电流，故C错误；
D．图中闭合线圈在匀强磁场中绕垂直磁场方向的轴匀速转动，满足产生正弦式交变电流的条件，能产生正弦式交变电流，且初相位为或，故D正确。
故选AD。
9．BCD
【详解】AB．当a、b端接稳恒直流电时，电路不通，电容器相当于断路，灯泡不亮；当a、b端接交变电流时，电路通，灯泡亮，A错误，B正确。
C．a、b端接交变电流，交变电流频率固定的情况下，电容器的电容越大，容抗越小，灯泡越亮，C正确。
D．a、b端接交变电流，电容固定的情况下，交变电流的频率越高，电容器的容抗越小，灯泡越亮，D正确。
故选BCD。
10．BC
【详解】AB．线圈由图中实线位置匀速转动90°到达虚线位置过程中，所产生感应电流的平均值
＝＝＝
故通过R的电荷量
q＝·t＝
故A错误，B正确；
CD．求电热应该用有效值，先求总电热Q，再按照内外电阻之比求R上产生的电热QR，总电热
Q＝I2（R＋r）t＝·＝＝
电阻R上产生的电热
QR＝Q＝
故C正确，D错误。
故选BC。
11． Y输入 地 竖直位移 X增益
【详解】（1）[1][2]根据示波器的操作原理,若要观测此信号源发出的正弦交流信号的波形，应将信号源的a端与示波器面板上的Y接线柱相连，b端与地接线柱相相连；
（2）[3][4]若要将图4中的波形曲线上移，应调节竖直位移旋钮，若要使此波形横向展宽，应调节X增益旋；要使屏上能够显示3个完整的波形，应调节扫描范围旋钮和扫描微调旋钮。
12．
【详解】升压变压器原线圈电压的有效值为
原线圈的电流为
根据理想变压器的电流规律，可得
解得
输电线上损失的电功率
13．（1）2πV；（2）3.55V；（3）0.2C
【详解】（1）线圈转动过程中感应电动势的最大值为
（2）根据闭合电路欧姆定律可知线圈转动过程中交变电压表的示数为
（3）从图示位置开始，线圈转过90°的过程中，通过R的电荷量为
14．（1）Em=nBSω；（2）；（3）
【详解】（1）发电机的感应电动势的峰值
Em=nBSω
（2）图示位置为垂直中性面位置，所以感应电动势的瞬时值表达式为
又
Em=nBSω
故
（3）感应电流的最大值
则电路中电流有效值为
小灯泡的功率为
15．（1）；（2）
【详解】（1）在将金属丝拉进磁场的过程中，感应电动势的最大值为：
感应电流的最大值为：
两金属丝受到的安培力的最大值为：
根据力的平衡，有拉力的最大值：
解得：
（2）在金属丝开始拉进距离b的过程和金属丝最后拉出距离b的过程，感应电动势的最大值为：
感应电流的有效值为：
进、出磁场过程这两段总时间为：
两电阻丝产生的热量为：
拉两金属丝穿越磁场区域过程中，感应电动势最大值为：
感应电流的有效值为：
运动的时间为：
两电阻丝产生的热量为：
全过程中，两电阻丝产生的总热量为：
解得：
