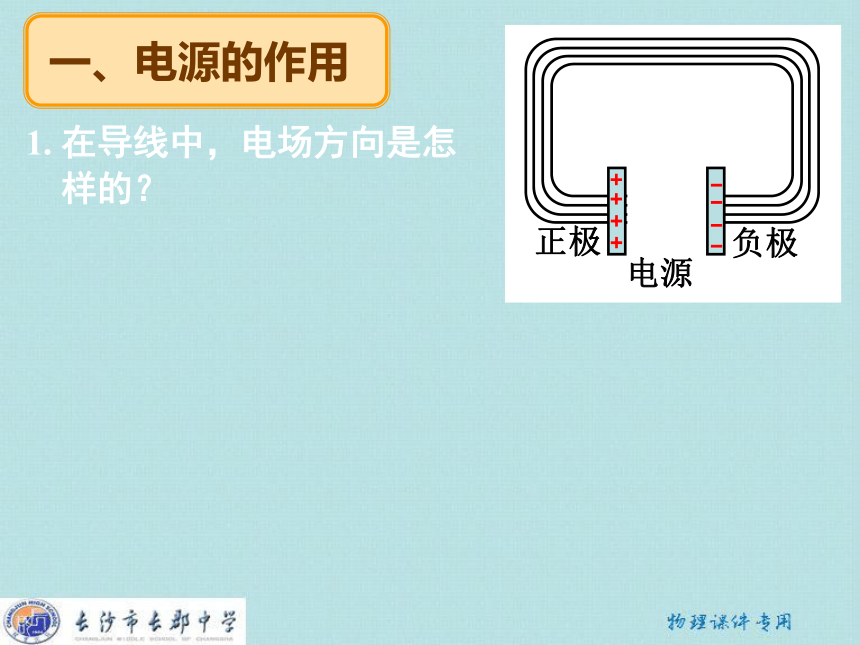

课件41张PPT。电动势1. 在导线中，电场方向是怎 样的？一、电源的作用电源负极正极1. 在导线中，电场方向是怎 样的？一、电源的作用电源负极正极一、电源的作用1. 在导线中，电场方向是怎 样的？

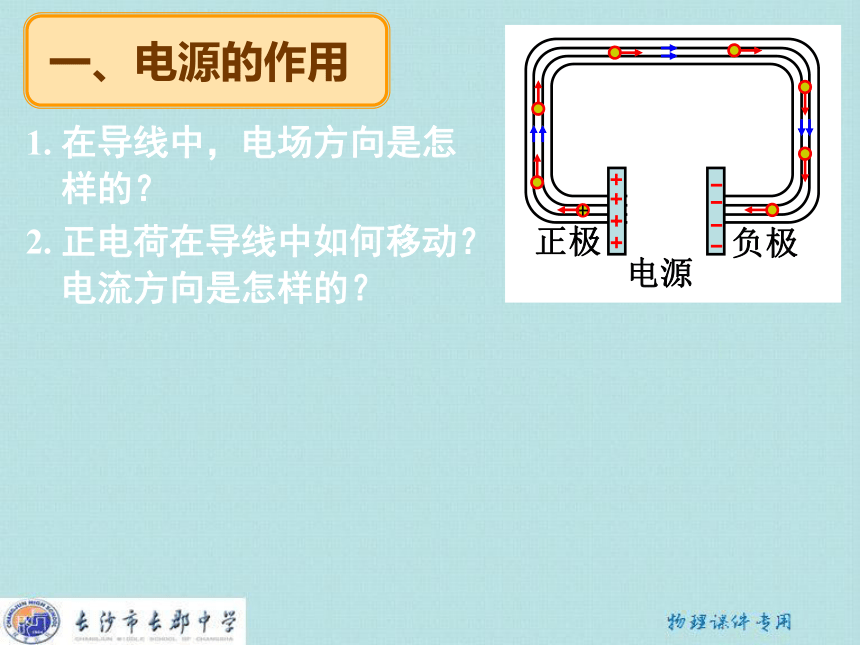

2. 正电荷在导线中如何移动？ 电流方向是怎样的？电源负极正极1. 在导线中，电场方向是怎 样的？
2. 正电荷在导线中如何移动？ 电流方向是怎样的？一、电源的作用+电源负极正极1. 在导线中，电场方向是怎 样的？
2. 正电荷在导线中如何移动？ 电流方向是怎样的？一、电源的作用+电源负极正极1. 在导线中，电场方向是怎 样的？
2. 正电荷在导线中如何移动？ 电流方向是怎样的？

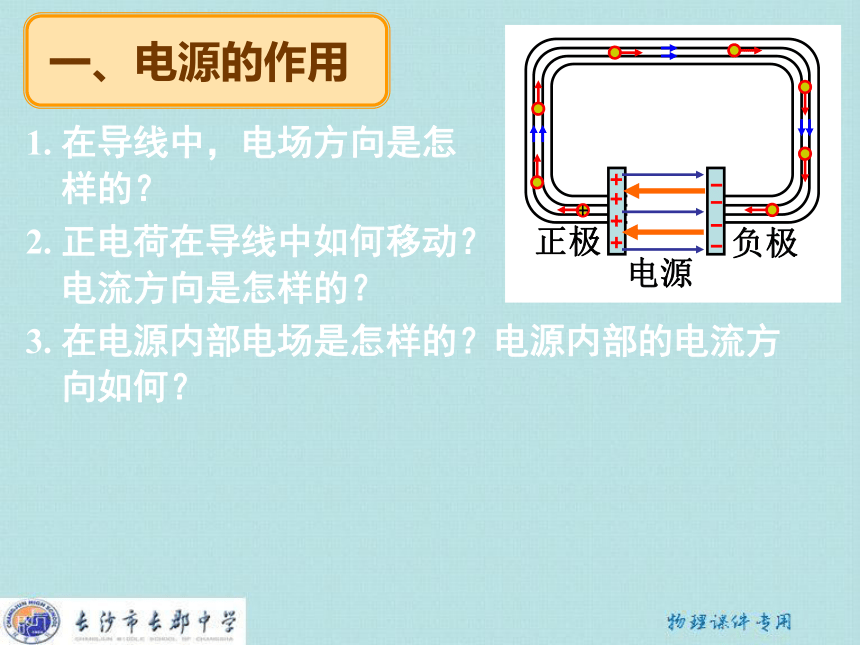

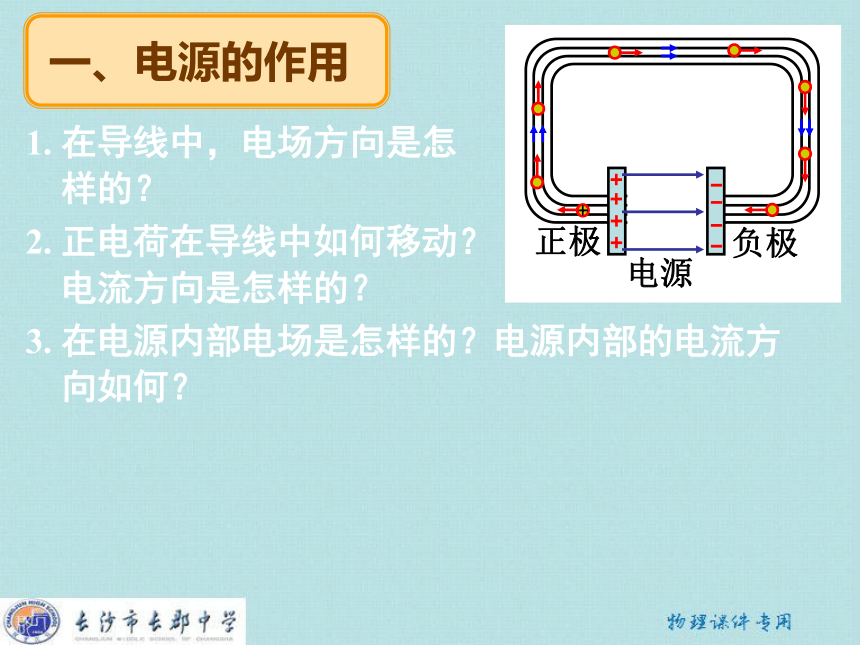

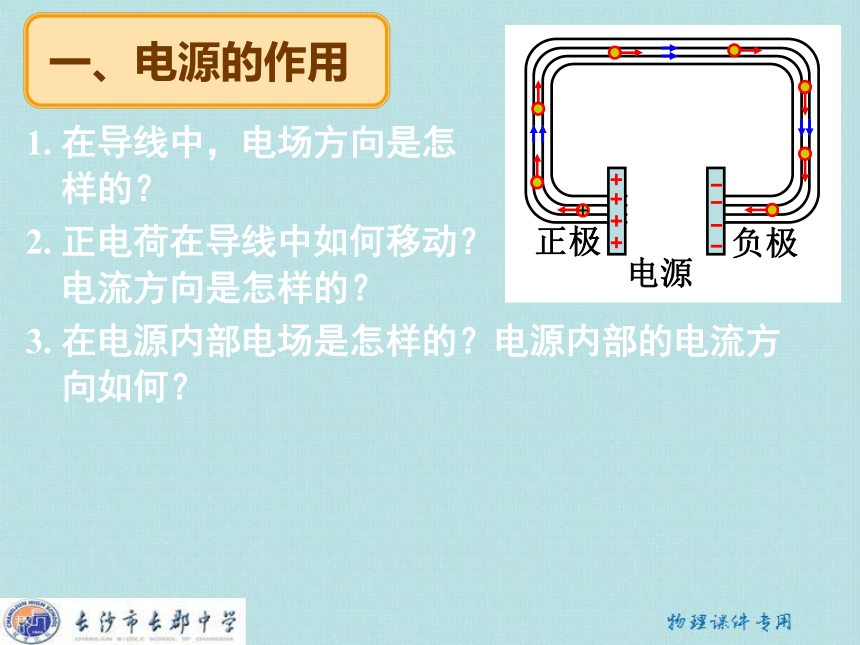

3. 在电源内部电场是怎样的？电源内部的电流方 向如何？一、电源的作用+电源负极正极1. 在导线中，电场方向是怎 样的？
2. 正电荷在导线中如何移动？ 电流方向是怎样的？
3. 在电源内部电场是怎样的？电源内部的电流方 向如何？一、电源的作用+电源负极正极1. 在导线中，电场方向是怎 样的？
2. 正电荷在导线中如何移动？ 电流方向是怎样的？
3. 在电源内部电场是怎样的？电源内部的电流方 向如何？一、电源的作用+电源负极正极1. 在导线中，电场方向是怎 样的？
2. 正电荷在导线中如何移动？ 电流方向是怎样的？
3. 在电源内部电场是怎样的？电源内部的电流方 向如何？一、电源的作用++电源负极正极1. 在导线中，电场方向是怎 样的？
2. 正电荷在导线中如何移动？ 电流方向是怎样的？
3. 在电源内部电场是怎样的？电源内部的电流方 向如何？

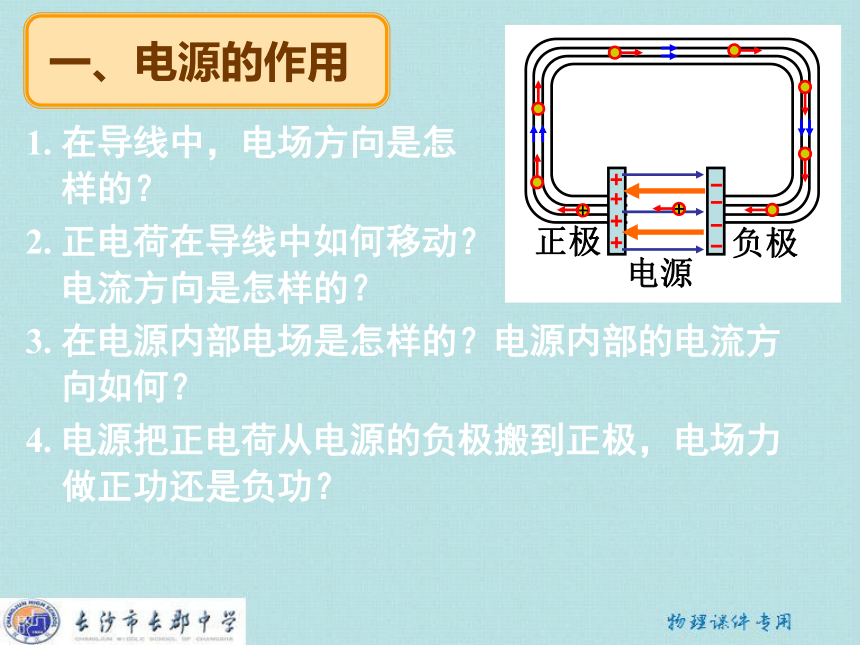

4. 电源把正电荷从电源的负极搬到正极，电场力 做正功还是负功？一、电源的作用++电源负极正极1. 在导线中，电场方向是怎 样的？
2. 正电荷在导线中如何移动？ 电流方向是怎样的？
3. 在电源内部电场是怎样的？电源内部的电流方 向如何？
4. 电源把正电荷从电源的负极搬到正极，电场力 做正功还是负功？

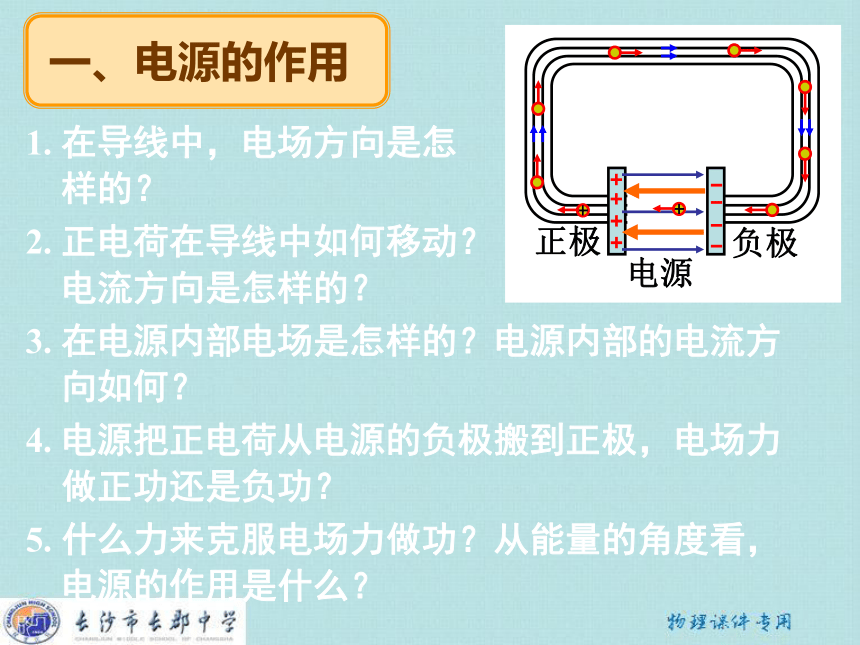

5. 什么力来克服电场力做功？从能量的角度看， 电源的作用是什么？一、电源的作用++电源负极正极 从能量的角度看电源也是通
过非静电力做功把其他形式的能
转化为电能的装置。 电源的作用：从能量的角度看，电源是通过非静电力做功把其它形式的能转化为电势能的装置。 电源的作用：从能量的角度看，电源是通过非静电力做功把其它形式的能转化为电势能的装置。思考 电源的作用：从能量的角度看，电源是通过非静电力做功把其它形式的能转化为电势能的装置。思考1.电池和发电机中的非静电力分别是什么？ 电源的作用：从能量的角度看，电源是通过非静电力做功把其它形式的能转化为电势能的装置。思考1.电池和发电机中的非静电力分别是什么？2.根据电源的作用，可以类比与我们生活中的
什么物体？ 电源的作用：从能量的角度看，电源是通过非静电力做功把其它形式的能转化为电势能的装置。思考1.电池和发电机中的非静电力分别是什么？2.根据电源的作用，可以类比与我们生活中的
什么物体？3.不同的电源中，非静电力做功的本领相同吗？1. 定义：二、电动势1. 定义：电动势在数值上等于非静电力把1C 的正电荷在电源内从负极移送到正极所做 的功。二、电动势1. 定义：电动势在数值上等于非静电力把1C 的正电荷在电源内从负极移送到正极所做 的功。2. 定义式：二、电动势1. 定义：电动势在数值上等于非静电力把1C 的正电荷在电源内从负极移送到正极所做 的功。2. 定义式：二、电动势1. 定义：电动势在数值上等于非静电力把1C 的正电荷在电源内从负极移送到正极所做 的功。2. 定义式：3. 单位： V 1V=1J/C二、电动势1. 定义：电动势在数值上等于非静电力把1C 的正电荷在电源内从负极移送到正极所做 的功。2. 定义式：3. 单位： V 1V=1J/C4. 物理意义：反映电源把其他形式的能转化 为电能本领的大小。二、电动势5. 电动势有电源中非静电力的特性决定， 跟电源的体积无关，也跟外电路无关。5. 电动势有电源中非静电力的特性决定， 跟电源的体积无关，也跟外电路无关。6. 电动势是标量5. 电动势有电源中非静电力的特性决定， 跟电源的体积无关，也跟外电路无关。7. 电源的另一重要参数———内阻。6. 电动势是标量◇电动势与电势差的区别◇◇电动势与电势差的区别◇ 1. 电动势：W表示正电荷从负极移到正极 所消耗的化学能（或其它形式能）， E表示移 动单位正电荷消耗化学能（或其它形式能）反 映电源把其它形式能转化为电能的本领。 电势差：W表示正电荷在电场力作用下从 一点移到另一点所消耗的电能，电势差表示移 动单位正电荷消耗的电能。反映把电能转化为 其它形式能的本领。◇电动势与电势差的区别◇ 1. 电动势：W表示正电荷从负极移到正极 所消耗的化学能（或其它形式能）， E表示移 动单位正电荷消耗化学能（或其它形式能）反 映电源把其它形式能转化为电能的本领。 电势差：W表示正电荷在电场力作用下从 一点移到另一点所消耗的电能，电势差表示移 动单位正电荷消耗的电能。反映把电能转化为 其它形式能的本领。
2. 电动势表征电源的性质，电势差表征电 场的性质。太阳电池干电池铅蓄电池锂电池锌汞电池三、生活中的电池影响电源的参数影响电源的参数内阻电动势容量 电池放电时能输出的总电荷量，通常以 安培小时(A·h)或毫安小时(mA ·h)做单位。影响电源的参数电池的容量:内阻电动势容量课堂训练 1. 关于电动势，下列说法正确的是 （ ） A. 在电源内部把正电荷从负极移到正极， 非静电力做功，电能增加 B. 对于给定的电源，移动正电荷，非静 电力做功越多，电动势就越大 C. 电动势越大，说明非静电力在电源内 部从负极向正极移送单位电荷量做功越多 D. 电动势越大，说明非静电力在电源内 部把正电荷从负极移送到正极的电荷量越多AC 1. 关于电动势，下列说法正确的是 （ ） A. 在电源内部把正电荷从负极移到正极， 非静电力做功，电能增加 B. 对于给定的电源，移动正电荷，非静 电力做功越多，电动势就越大 C. 电动势越大，说明非静电力在电源内 部从负极向正极移送单位电荷量做功越多 D. 电动势越大，说明非静电力在电源内 部把正电荷从负极移送到正极的电荷量越多课堂训练 2. 铅蓄电池的电动势为2V，这表示 （ ） A. 电路中每通过1C的电量，电源把 2J的化学能转变为电能 B. 蓄电池两极间的电压为2V C. 蓄电池在1s内将2J的化学能转变成 电能 D. 蓄电池将化学能转变为电能的本领 比一节干电池（电动势为1.5V）强课堂训练 2. 铅蓄电池的电动势为2V，这表示 （ ） A. 电路中每通过1C的电量，电源把 2J的化学能转变为电能 B. 蓄电池两极间的电压为2V C. 蓄电池在1s内将2J的化学能转变成 电能 D. 蓄电池将化学能转变为电能的本领 比一节干电池（电动势为1.5V）强课堂训练ABD 3. 手电筒中的干电池给小灯泡供电 时，电流为0.3A，在某次接通开关的10s 内，一节干电池中有多少化学能转化为 电能？ 课堂训练 3. 手电筒中的干电池给小灯泡供电 时，电流为0.3A，在某次接通开关的10s 内，一节干电池中有多少化学能转化为 电能？ 课堂训练4.5J
【思考与讨论】 某个电动势为E的电源工作时，电流 为I，乘积EI的单位是什么？从电动势的 意义来考虑，EI表示什么？
如果E=3V，I=2A，请具体说明EI的 含义。
